7第七章通风系统与通风设计

通风系统管理规定一、引言通风系统是指为了保障室内空气质量，提供适宜的舒适环境，而设计的一套系统。

通风系统的管理对于保持室内空气清新，预防污染物积累，提高室内空气质量至关重要。

本文将从通风系统的设计、运行、维护和管理等方面，制定通风系统管理规定，旨在规范通风系统的使用和维护，保障室内空气质量，确保人体健康。

二、通风系统的设计1. 适当的设计容量：通风系统的设计应根据使用人数、房间面积和污染物排放等因素确定合理的通风量，避免通风不良或浪费能源。

2. 合理的排气布置：排气口的布置应考虑到房间内污染源的位置和污染物的产生，使排气口能将房间内的污染物有效排出。

3. 符合卫生标准：通风系统的设计应符合卫生标准，保证不会引入污染物或细菌，且易于清洁和维护。

三、通风系统的运行1. 定期检查：通风系统的运行应定期检查，包括排气口是否堵塞、送风质量是否正常等，如发现问题应及时修复。

2. 控制室内温湿度：通风系统应能够控制室内的温湿度，避免室内变得过燥或过湿。

3. 合理调节通风量：通风系统的运行应根据居住人数和室内空气质量调节通风量，以保证室内空气的流通和新鲜。

四、通风系统的维护1. 清洁排气口：定期清洁排气口，避免积尘和堵塞，以免影响通风效果。

2. 定期更换过滤器：通风系统的过滤器应定期更换，避免积尘和细菌滋生。

3. 检查风机：定期检查通风系统的风机是否正常工作，如有问题应及时修复或更换。

4. 检查管道：定期检查通风系统的管道是否漏气或有堵塞现象，如有问题应及时修复。

五、通风系统的管理1. 建立通风系统管理制度：建立通风系统的管理制度，明确各项管理职责，确保通风系统的正常运行。

2. 培训操作人员：对通风系统的操作人员进行培训，使其熟悉通风系统的使用和维护，掌握相应的知识和技能。

3. 室内空气质量监测：定期进行室内空气质量监测，了解通风系统的效果和室内空气的质量，及时发现问题并采取相应的措施。

4. 加强沟通与协调：通风系统的管理应与其他管理部门进行沟通与协调，共同解决通风系统运行中的问题，并共同维护室内空气质量。

建筑中的通风设计通风设计在建筑中起着重要的作用。

一个好的通风系统可以有效地控制室内的湿度、温度和空气流动，提供健康舒适的室内环境。

此外，良好的通风还可以减少室内空气中的有害物质，如挥发性有机化合物（VOCs）、甲醛和二氧化碳等的浓度，从而减少对人体的危害。

通风设计主要包括以下几方面的考虑：1.空气流通：通风系统应能提供足够的新鲜空气，并保证室内外空气的交换。

通常，室内空气污染物的浓度应低于室外，因此室内应该有足够的换气量来保证室内空气的质量。

此外，通风系统的布局和设计应考虑到空气流动的均匀性，避免产生死角和局部阻塞。

2.湿度调节：通风系统应能够有效地控制室内空气的湿度。

过高的湿度会导致室内空气潮湿，易形成霉菌和细菌滋生的环境。

过低的湿度则会导致室内空气干燥，对人体的呼吸系统和皮肤有害。

通风系统应考虑到空气湿度的调节，配备相应的加湿和除湿设备。

3.温度调节：通风设计还应考虑室内空气的温度调节。

过高的温度会导致室内闷热，不利于人体的正常活动和工作。

过低的温度则会导致室内寒冷，不舒适。

通风系统应能提供适宜的室内温度，实现室内外温度的平衡。

4.噪音控制：通风系统的运行可能会产生噪音，对人们的生活和工作造成干扰。

通风设计应采取相应的措施来降低噪音的传播和影响，如合理布置通风设备，采用隔音材料等。

5.能源节约：通风系统的运行需要耗费一定的能源，特别是在冷、暖气环境和湿度调节中。

通风设计应考虑到能源的节约，在设备选型、运行控制和系统优化等方面进行合理设计和管理。

6.安全性：通风设计还应考虑到系统的安全性，如避免系统运行过程中的漏电和火灾等危险，保证室内空气的质量和人员的安全。

总之，建筑中的通风设计是一个综合考虑室内环境、能源消耗和安全性的过程。

通过合理的设计和安装通风系统，可以提供健康舒适的室内环境，减少对人体的危害，实现室内空气的净化和循环，提高建筑的可持续性和舒适性。

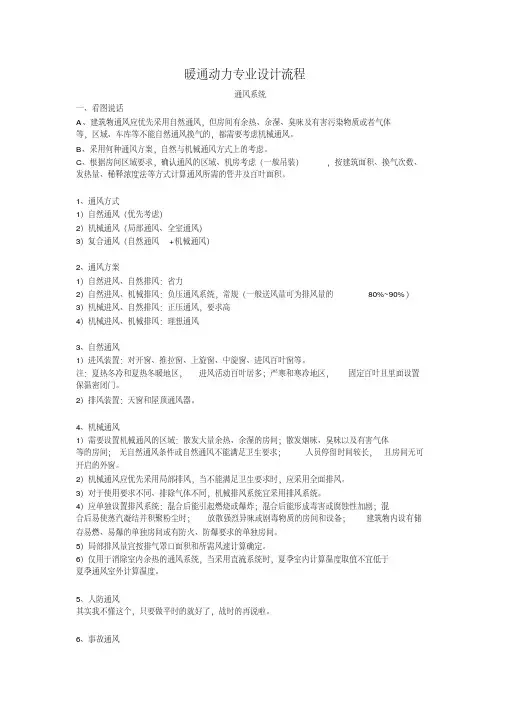

暖通动力专业设计流程通风系统一、看图说话A、建筑物通风应优先采用自然通风，但房间有余热、余湿、臭味及有害污染物质或者气体等，区域、车库等不能自然通风换气的，都需要考虑机械通风。

B、采用何种通风方案，自然与机械通风方式上的考虑。

C、根据房间区域要求，确认通风的区域、机房考虑（一般吊装），按建筑面积、换气次数、发热量、稀释浓度法等方式计算通风所需的管井及百叶面积。

1、通风方式1）自然通风（优先考虑）2）机械通风（局部通风、全室通风）3）复合通风（自然通风+机械通风）2、通风方案1）自然进风、自然排风：省力2）自然进风、机械排风：负压通风系统，常规（一般送风量可为排风量的80%~90%）3）机械进风、自然排风：正压通风，要求高4）机械进风、机械排风：理想通风3、自然通风1）进风装置：对开窗、推拉窗、上旋窗、中旋窗、进风百叶窗等。

注：夏热冬冷和夏热冬暖地区，进风活动百叶居多；严寒和寒冷地区，固定百叶且里面设置保温密闭门。

2）排风装置：天窗和屋顶通风器。

4、机械通风1）需要设置机械通风的区域：散发大量余热、余湿的房间；散发烟味、臭味以及有害气体等的房间；无自然通风条件或自然通风不能满足卫生要求；人员停留时间较长，且房间无可开启的外窗。

2）机械通风应优先采用局部排风，当不能满足卫生要求时，应采用全面排风。

3）对于使用要求不同、排除气体不同，机械排风系统宜采用排风系统。

4）应单独设置排风系统：混合后能引起燃烧或爆炸；混合后能形成毒害或腐蚀性加剧；混合后易使蒸汽凝结并积聚粉尘时；放散强烈异味或剧毒物质的房间和设备；建筑物内设有储存易燃、易爆的单独房间或有防火、防爆要求的单独房间。

5）局部排风量宜按排气罩口面积和所需风速计算确定。

6）仅用于消除室内余热的通风系统，当采用直流系统时，夏季室内计算温度取值不宜低于夏季通风室外计算温度。

5、人防通风其实我不懂这个，只要做平时的就好了，战时的再说啦。

6、事故通风1）事故通风量宜根据工艺设计要求通过计算确定，但换气次数不应小于12次/h。

矿井通风系统与通风设计矿井通风系统是保证矿井运作安全的重要因素，通风设计则是通风系统能否有效运转的关键。

本文将从矿井通风系统概述、通风系统分类、通风设计原则、通风系统应用等方面进行讲解。

矿井通风系统概述矿井通风系统主要作用是维持矿井内部气流情况，保证矿工安全工作和矿山设备的正常运作。

矿井通风系统的主要构成部分包括进风和出风井、风门、送风机、排风机、风道和通风控制装置等。

矿井通风系统的设计需要考虑矿山的实际情况，包括矿井深度、煤层气体含量、采矿方法等。

在煤炭开采过程中，常常出现瓦斯、煤尘等有害气体，通风系统的设计可以将有害气体快速排出，保证矿山内的空气质量。

通风系统分类通风系统根据通风方式的不同，可以分为自然通风和人工通风两种方式。

自然通风自然通风是指利用自然气流的因素，如温差和风力等，通过进风井和出风井进行空气对流的过程。

自然通风的优点是节能、环保，但是存在通风效果受气候因素影响较大，通风不稳定等缺点。

人工通风人工通风是指通过送风机、排风机等人工设备进行强制通风的方式。

人工通风的优点是通风效果比较稳定、可调性好等，缺点是能耗较高、设备维护成本较高等。

通风设计原则通风设计的基本原则是根据实际情况，选择合适的通风方式和通风机型号，保证矿井内部空气流动的稳定性和通风效果的可调性。

通风设计需要考虑以下几个方面：通风方式选择从经济效益、效率、适用性等方面综合考虑，选择合适的通风方式。

在选择通风方式时需要考虑煤矿采矿方式、煤层气体含量、深度等不同因素，综合比较选择最优方案。

风机选择风机是通风系统的核心部件，不同类型的煤矿通风系统需要选择合适的风机。

主要需要考虑的因素包括气体密度、风机性能曲线、风机噪声等。

通风道设计通风道设计主要包括管道布局、截面积计算等，通风道需要考虑气流阻力、管道磨损等因素。

通风控制与管理通风控制与管理是通风设计的重要组成部分，需要通过科学的控制调节和管理方式，实现通风系统安全稳定地运行。

通风系统管理规定第一章总则第一条为了提高通风系统的运行效率和安全性，确保人员的健康和单位的正常运转，制定本规定。

第二条本规定适用于所有安装有通风系统的单位和建筑物。

第三条通风系统是指通过机械设备或自然通风等方式将室内空气与室外空气进行交换的装置。

第四条通风系统的管理应遵循科学、安全、节能、合理的原则，加强对通风系统的日常维护和保养。

第二章通风系统设计与安装第五条通风系统的设计应根据单位的功能、使用人数、空气质量要求等因素确定通风量。

第六条通风系统的设计应合理布置通风口和排风扇等设备，确保室内空气的均匀流通。

第七条通风系统的安装应符合相关的技术规范和标准，安装过程中应采取有效的防护措施，防止安装质量问题。

第八条通风系统的设备应具备稳定可靠的运行性能，并有完善的监测与报警系统。

第九条通风系统的设计和安装由具备相应资质的专业机构负责，须经相关部门审核批准后方可使用。

第十条通风系统安装完成后，必须进行严格的验收，验收合格后方可投入使用。

第三章通风系统的日常维护与保养第十一条单位应制定通风系统的日常维护与保养计划，明确责任人和工作内容。

第十二条通风系统的日常维护与保养工作应包括定期清洁、检查设备运行状态、更换损坏部件等，确保系统的正常运行。

第十三条维护和保养期间发现的故障应及时修复，如无法解决应及时报告有关部门。

第十四条通风系统设备的保养应由专业人员进行，工作人员应熟悉设备的结构和运行原理，并具备相关专业知识。

第十五条通风系统设备的维修和保养记录应详细记录，包括维修日期、维修内容、维修人员等信息。

第十六条通风系统设备的保养周期应根据设备的实际情况确定，一般不得超过一年。

第四章通风系统使用与管理第十七条通风系统的使用人员应接受相关的培训，了解通风系统的使用方法和安全注意事项。

第十八条通风系统的使用应按照操作规程进行，禁止任意调整或关闭通风设备。

第十九条通风系统在使用过程中应定期监测室内空气质量，发现异常情况应及时处理。

《工业通风与除尘》课程标准一、课程基本情况二、课程设计思路本课程按照立德树人的要求，坚持就业导向、能力本位，以促进学生发展为目标，打破以知识传授为主要特征的传统学科课程模式，坚持知行合一，做中学，做中教，学以致用，推行顶目教学，并构建相关理论知识，发展职业能力。

1.依据安全技术与管理专业人才培养方案中确定的目标，以各种工业场所通风设计为依据，以学生的职业能力培养为核心，对不同的技能要素，设计学习情境。

以工作过程为导向，设计学习单元。

采取任务教学法、现场教学法。

主要是通过教师讲解、示范，引导学生学习工业通风与除尘技术知识，熟练掌握工业通风与除尘技术技能。

体现以教师为主导，学生为主体的教学过程。

2.根据课程目标和学生的年龄特征，与他们的现有经验相联系，以及今后的工作岗位设置相关模块和内容，课程内容突出对学生公共职业能力的训练，理论知识的选取紧紧围绕工作任务完成的需要来进行，同时又充分考虑了职业教育对理论知识学习的需要，并融合了相关职业资格证书对知识、技能和态度的要求。

以促进学生职业生涯发展和终身发展的要求。

3.按照课程的具体目标，采取多媒体课件、视频录像、事故案例讲解、现场参观等多种教学方法和手段，以实现理论与实践相结合，知识与岗位相结合，学与做相结合为目标设计学习内容。

三、课程目标学生通过学习本课程，掌握现场工业通风除尘设计、评价、检查、监测与监督、预防控制与技术管理等知识和技能，成为适应企业需要的发展型、复合型和创新型的技术技能人才，能利用相关技能来解决实际问题的基本能力。

核心素养与关键能力目标：1.知识素养（1）了解粉尘的基本特性和对人体的主要危害，熟悉粉尘的主要来源；（2）理解控制粉尘及有害物的通风方法，重点掌握局部排风设施的基本型式及设计要点；（3）掌握目前国内外用于通风除尘技术的除尘器类型及原理；（4）掌握通风管道系统压力分布规律，重点掌握除尘管道设计方法；（5）理解通风机的结构原理及其分类，重点掌握通风机性能参数表示方法及关系；（6）掌握通风净化系统测试技术，重点掌握粉尘特性测定、通风机性能测定和除尘器性能测定方法；（7）了解国内外其他防尘技术措施及其发展趋势。

通风工程Ventilation Engineering课程代码：901120627学时数：32 学分数：2一、教学目的《通风工程》是建筑环境与设备工程专业的一门专业限修课。

本课程的任务是通过理论教学等教学环节，使学生掌握通风工程的原理和计算方法，掌握通风工程的基本知识和设计技能，了解本学科的新发展和新技术。

使学生具有一般工业与民用建筑通风系统设计的初步能力和测试管理的初步知识。

二、教学内容、教学目标及学时分配第一章概述（4 学时）了解工业有害物的基本概念，有害物浓度的表示方法，掌握气象条件对人体热感受的综合影响，以及防治有害物的通风方法。

1.工业有害物及其卫生毒理学基础。

2.气象条件对人体生理的影响。

3.空气中有害物含量与有关标准。

4.防治有害物的通风方法。

第二章全面通风（2 学时）掌握全面通风量的计算公式，通风房间空气质量平衡及热平衡。

1.全面通风换气量的确定。

2.置换通风。

第三章自然通风（6 学时）掌握自然通风的原理及计算。

1．自然通风作用原理。

2.工业厂房自然通风的计算。

3.自然通风与建筑设计。

第四章局部通风（8 学时）了解各类局部排风罩的结构、适用场合、罩口排风量的组成。

控制风速法与流量比法计算排风量的理论基础。

掌握吸气口气流的运动规律，控制点与控制风速的概念。

1.概述。

2.局部排风的设计原则。

4853.排风罩设计计算理论。

4.密闭罩、柜式排风罩。

5.外部吸气罩、热源上部接受式排风罩。

6.槽边排风罩、吹吸式排风罩。

7.排风罩的其他形式。

8.局部送风。

第五章空气净化原理与设备（4 学时）了解粉尘的特性，效率与穿透率的概念，会计算单台除尘器与串联除尘器的效率与穿透率。

掌握各类除尘器的工作原理。

1.概述。

2.粉尘的净化。

3.有害气体的净化。

4.净化新方法。

第六章防烟排烟通风（4 学时）了解防烟排烟的作用与功能，防烟防火分区，安全疏散，建筑物烟气流动特性，防排烟设计程序。

1.概述。

2.防、排烟通风设计。

通风平安学课程复习思考题与习题安徽理工大学能源与平安学院平安工程系编二00六年三月通风平安学复习思考题与习题第一章矿井空气1-1地面空气主要成分是什么？矿井空气与地面空气有何区别？1-2氧气有哪些性质？造成矿井空气中氧浓度减少主要原因是什么？1-3矿井空气中常见有害气体有哪些？煤矿平安规程对矿井空气中有害气体最高容许浓度有哪些具体规定？1-4 CO有哪些性质？试说明CO对人体危害以及矿井空气中CO主要来源。

1-5防止井下有害气体中毒应采取哪些措施？1-6什么叫矿井气候条件？简述气候条件对人体热平衡影响。

1-7何谓卡他度？从事采掘劳动时适宜卡他度值为多少？1-8煤矿平安规程对矿井空气质量有那些具体规定？1-9某矿一采煤工作面CO2绝对涌出量为7.56m3/min,当供风量为850 m3/min时，问该工作面回风流中CO2浓度为多少？能否进展正常工作。

1-10井下空气中，按体积计CO浓度不得超过0.0024%，试将体积浓度Cv(%)换算为0℃及101325Pa状态下质量浓度Cm(mg/m3)。

第二章矿井空气流动根本理论2-1 说明影响空气密度大小主要因素，压力与温度一样干空气与湿空气相比，哪种空气密度大，为什么？2-2 何谓空气静压，它是怎样产生？说明其物理意义与单位。

2-3 何谓空气重力位能？说明其物理意义与单位。

2-4 简述绝对压力与相对压力概念，为什么在正压通风中断面上某点相对全压大于相对静压；而在负压通风中断面某点相对全压小于相对静压？2-5 试述能量方程中各项物理意义。

2-6 在用压差计法测定通风阻力，当两断面相等时，为什么压差计读数就等于通风阻力？2-7 动能校正系数意义是什么？在通风工程计算中为什么可以不考虑动能系数？2-8 分别表达在单位质量与单位体积流体能量方程中，风流状态变化过程是怎样反映？2-9 为什么风道入口断面绝对全压可认为等于入口外面大气压〔或绝对静压〕，风道出口断面绝对静压等于出口外面大气压〔或绝对静压〕？2-10 抽出式通风矿井主要通风机为什么要外接扩散器？扩散器安装有效条件是什么？2-11 作为通风动力通风机全压在克制风道通风阻力中起什么作用？通风机进出口断面上全压如何求算通风机全压？2-12 用压差计法测定通风阻力时，如果胶皮管中空气温度大于井巷中空气温度，测出压差是否等于通风阻力？偏大还是偏小？=12.1324N/m3〕=1.2380kg/m3，v=0.8078m3/kg，为75%，求空气密度、比容与重率。

《通风教案》课件第一章：通风概述1.1 通风的定义解释通风的概念，通风是指通过自然或机械手段，使室内外空气相互交换，以达到改善室内空气质量的目的。

1.2 通风的重要性介绍通风对于室内空气质量的重要性，包括去除有害气体、异味、烟尘等，以及提供新鲜空气。

1.3 通风的类型区分自然通风和机械通风两种类型，解释各自的优缺点和适用场景。

第二章：自然通风设计2.1 自然通风原理讲解气压差和热压差在自然通风中的作用，以及如何利用这些原理实现室内外空气交换。

2.2 自然通风设计要素介绍窗户、门口、通风井等设计要素，以及它们对自然通风效果的影响。

2.3 自然通风的应用案例提供一些自然通风设计的成功案例，分析其设计理念和实施效果。

第三章：机械通风系统3.1 机械通风概述介绍机械通风系统的概念和组成，包括通风机、风管、空气处理设备等。

3.2 机械通风的类型讲解不同类型的机械通风系统，如送风系统、排风系统、送排风系统等，以及它们的适用场景。

3.3 机械通风的设计与安装介绍机械通风系统的设计原则和安装要求，包括通风量的计算、风管的布置等。

第四章：通风设备与材料4.1 通风设备概述介绍常用的通风设备，如通风机、风管、空气处理设备等，以及它们的功能和特点。

4.2 通风材料的选用讲解通风材料的选用原则，包括材料的耐用性、防火性、保温性等。

4.3 通风设备的维护与保养介绍通风设备的维护保养方法，以保证通风系统的正常运行和延长设备使用寿命。

第五章：通风安全与节能5.1 通风安全注意事项讲解通风安全的重要性和注意事项，包括防止有害气体积聚、防止烟尘传播等。

5.2 通风节能措施介绍通风系统的节能措施，如合理设计通风量、使用高效通风设备等。

5.3 通风节能案例分析提供一些通风节能的成功案例，分析其节能效果和实施方法。

第六章：室内空气质量评估6.1 室内空气质量标准介绍国家和行业的室内空气质量标准，解释各项指标的含义和重要性。

6.2 室内空气质量评估方法讲解室内空气质量评估的方法和工具，包括空气质量测试、监测设备和评估软件。
