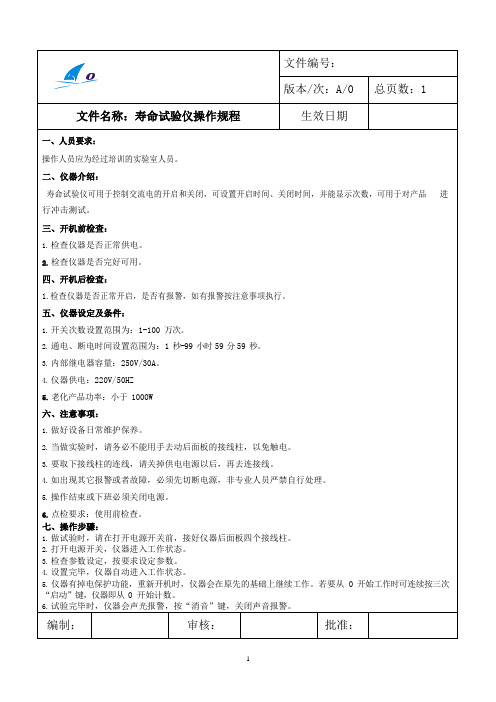

按键寿命测试仪操作规程

文件编号：版本/次：A/0 总页数：1 文件名称：寿命试验仪操作规程生效日期一、人员要求：操作人员应为经过培训的实验室人员。

二、仪器介绍：寿命试验仪可用于控制交流电的开启和关闭，可设置开启时间、关闭时间，并能显示次数，可用于对产品进行冲击测试。

三、开机前检查：1.检查仪器是否正常供电。

2.检查仪器是否完好可用。

四、开机后检查：1.检查仪器是否正常开启，是否有报警，如有报警按注意事项执行。

五、仪器设定及条件：1.开关次数设置范围为：1-100 万次。

2.通电、断电时间设置范围为：1 秒-99 小时59 分59 秒。

3.内部继电器容量：250V/30A。

4.仪器供电：220V/50HZ5.老化产品功率：小于 1000W六、注意事项：1.做好设备日常维护保养。

2.当做实验时，请务必不能用手去动后面板的接线柱，以免触电。

3.要取下接线柱的连线，请关掉供电电源以后，再去连接线。

4.如出现其它报警或者故障，必须先切断电源，非专业人员严禁自行处理。

5.操作结束或下班必须关闭电源。

6.点检要求：使用前检查。

七、操作步骤：1.做试验时，请在打开电源开关前，接好仪器后面板四个接线柱。

2.打开电源开关，仪器进入工作状态。

3.检查参数设定，按要求设定参数。

4.设置完毕，仪器自动进入工作状态。

5.仪器有掉电保护功能，重新开机时，仪器会在原先的基础上继续工作。

若要从 0 开始工作时可连续按三次“启动”键，仪器即从 0 开始计数。

6.试验完毕时，仪器会声光报警，按“消音”键，关闭声音报警。

编制：审核：批准：1。

按键寿命试验机安全操作及保养规程1. 前言按键寿命试验机是一种常用于测试按键使用寿命的设备。

在使用过程中，合理的操作和维护非常重要，既能保证试验机的正常运行，也能保障使用者的安全。

本文将介绍按键寿命试验机的安全操作及保养规程，以提高试验机的使用效率和工作质量。

2. 按键寿命试验机的安全操作2.1 操作前的准备工作在操作按键寿命试验机之前，必须进行以下的准备工作：1.检查试验机的电源及地线是否连接正常，试验机的地线必须被接地，以保证安全。

2.按照试验机的说明书，检查试验机各器件是否正常，如显示器、键盘、鼠标等。

3.检查试验物料是否符合试验要求，为试验做好充分准备。

2.2 操作要点1.操作时，应按照试验机的使用说明书进行操作。

2.试验结束后，应按照试验机的关机流程进行操作。

3.在异常情况下，如试验机出现故障或异常声响，应立即停止该试验，关闭试验机，检查是否有异常。

4.在试验过程中，不得拆卸、更换、调试试验机设备，以免给设备造成损坏或人员受伤。

5.操作过程中应注意安全，避免碰撞、拉扯、摔碎等对设备或人员造成伤害的情况发生。

2.3 操作禁忌1.在试验过程中，严禁将任何异物放入试验机内部，以免损坏试验机。

2.试验结束后，应在试验机不再工作的情况下，再次检查试验物料是否与试验要求相符，并及时清理试验机内部异物，以免损坏下一次试验。

3.试验机出现故障时，不得私自拆卸试验机的零件，应立即停止使用，并联系售后服务中心进行维修。

3. 按键寿命试验机的保养按键寿命试验机是一种高精度的测试设备，长时间使用后，其一些部件可能会出现磨损、故障等问题。

因此，日常的保养和维护对于设备的运行稳定性和寿命有着非常重要的作用。

3.1 日常保养1.在使用过程中，经常清理试验机的灰尘。

不得挂坠、堆放物料在试验机上，以免造成其变形、故障或损坏。

2.经常进行防尘处理，保持试验机内部清洁，以防止灰尘污染影响试验机的使用寿命和精度。

3.2 定期保养1.根据试验机的使用说明，对试验机进行定期检查和保养，并及时更换试验机的易损部件，以确保试验机的正常工作。

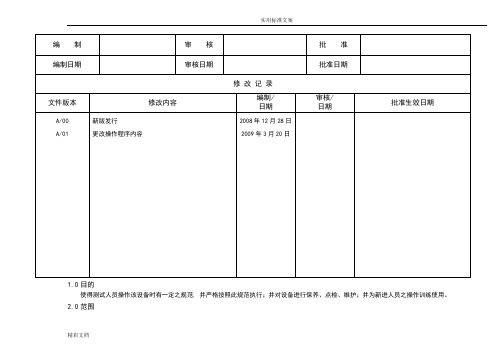

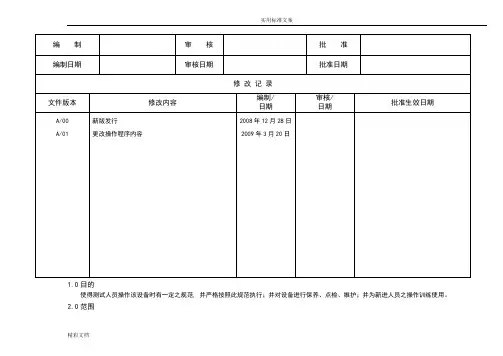

1.0目的使得测试人员操作该设备时有一定之规范, 并严格按照此规范执行；并对设备进行保养、点检、维护；并为新进人员之操作训练使用。

2.0范围适用于工厂实验室按键寿命测试仪操作,本仪器适用于电工电子类产品按键寿命测试。

3.0职责3.1中试部:负责编制操作规程，设备的使用，并对按键寿命测试仪进行日保养、周保养、月保养，点检；4.0程序4.1设备基本规格：工作电源为输入AC220V/50HZ，输出DC31V-2A的开关电源；4.2设备使用环境：温度：5︒C ~+35︒C,湿度：25%~75%，供电电源AC220V±10%，50HZ4.3操作程序4.3.1接通高压气。

4.3.2 将控制板上的连接线分别连接在按键两端和电磁阀上，并将按键放在测试平台上。

4.3.3调节按键间隙及按键所需测试力度。

4.3.4设置测试所需电压（如需5V或12V，直接将控制板上的拔动开关拔至5V或12V）。

4.3.5设置测试所需阻值：根据上述设置的电压及已知的电流，通过调节工装上的SW旋扭选择所需阻值大小。

（如需12VDC 50MA 的测试条件，根据R=U/I可算出R=240Ω）4.3.6设置按键击打速度：第一步按下K3按键数码管显示00010000，再调节K3按键至数码管显示00100000，第二步按下K2键至所需数字为止（例如数码管显示00100010时表示按键击打间隔时间为1秒/次；显示00100015时表示按键击打间隔时间为1.5秒/次；显示00100020时表示按键击打间隔时间为2秒/次…）.第三步同时按下K1和K2按键启动上述设置程序，数码管显示00000000，工装上绿色LED会点亮；开始启动测试（数码管显示当前按键累加击打次数），同时按键被按下时工装上红色LED会点亮,按键弹起时红色LED熄灭。

4.3.7测试中及结束后记录按键累加工作次数。

5.0维护及保养（根据实际情况调整）5.1日保养维护内容5.1.1机体外部清洁；5.1.2按键检查；5.1.3显示状态检查；5.1.4运行是否正常；5.1.5检查电源线绝缘皮是否完好；5.2月保养维护（根据实际情况调整）6.0注意事项6.1测试中定时检查被测按键工作是否正常；6.2定期检查电磁阀工作是否正常,如有异常应及时更换。

一、所用物料：作业图面：二、作业仪器及工具：三、ECN更改记录：1.将按键试验机平放在工作台面上；2.将电源开关打开，控制面板上的显示屏亮；4.旋转上升/下降手柄将上升平台放下，根据开关手柄的大小更换按压装置上定位柱的大小；5.把测力计放在平台上，将按压装置放在测力计的测力区位置，按压装置需装压到位，转动上升手柄将平台上升，检查上升到规定的重量即可（此次调试需根据开关的规格书而定)；6.记录下按键的力度即可，取下测力计并放好；7.如果重量达不到要求可调动按压装置（左扭调节大力度，右扭调节小力度）；8.将开关固定在治具上，在开关上街两个接线柱，按压装置头对准开关手柄即可；9.调试第1个确认OK后，照同样方法调试第2个，第3个即可；备注：A.测试次数最大为：9999999/次；B.测试力度为：0~1000g，0~2000g,0~5000g（选配）；C.平台尺寸为：100*100mm；D.试验高度为：0~120mm；E.试验速度为：0~99 分/次（可调）；五、注意事项：1.调试时需将电源开关打开，电源使用AC 220V/50Hz；3.测力计使用前需将其归“0”工序名称按键寿命测试机调试文件编号WI-ENG-015-R1.0产品型号所有机型产品版本R1.0序 号1 OF 2制 程RoHS序号位置物料编号物料规格数量名称测力计待测试开关按键试验机开关固定板数量1个1-3个1台1-3个序号ECN编号更改内容日期四、操作说明：3.取测力计将其打开，按归“0”键，LCD上显示为0g；2.不可损坏按压装置及测力计；制作日期日期日期标准作业指导书审核批准图示1:图示2:图示3:图示4:将PCB 板固定控制面板第1个第2个第3个导通测试按压装置上升平台上升/下降手柄降升。

按键寿命试验机使用说明书使用仪器前，请详细阅读此说明书前言感谢您购买本公司按键寿命试验机。

本手册详细说明如何安装、操作程序、保养方法及使用注意事项。

请仔细阅读本使用手册，并依照规定的程序操作，可使您每次皆能顺利地操作使用。

请谨记注意事项，可免除机器因人为操作不当而故障，正确的保养方法可延长机器寿命。

本公司各类产品均经过严格的检验才出厂，您可安心使用，若有困难问题，请直接通知本公司。

目录一、用途及特点 (2)二、主要技术参数 (2)三、使用方法提示 (3)四、维护保养 (3)五、附件清单 (4)六、产品保修卡 (5)七、质量保证书 (6)一；用途及特点：本机器可测试NOTEBOOK（手机、PDA）之按键及各种按扭、开关之耐久寿命试验。

尤其适用于硅橡胶类按键作疲劳测试具有速度可调,次数设定,并达到次数后数据保持可同时测试数可同时测试数个产品（每个产品均可多点测试）另每个按键可设定不同压力及不同高低。

二；技术参数：● 型号：LX-5617● 承受荷重：50KG● 工位：四工位（每组可单独运行，可单独控制）●动作行程：0-60mm（可调）●试验次数：0-999999（可设定次数停机）● 叠加荷重：50g，100g，200g，300g，500g砝码试叠加● 速度调节：10~60次/min可调● 速度显示：LED数字式直接显示●试验次数：0-999999（可设定次数停机）● 计数功能：八位计数仪，可设室停机功能，带断电记忆保护功能● 传动方式：电动加台湾进口直线滑块构造● 运动方式：垂直运动● 夹具设计：依客户产品配做● 升降功能：手动调节产品高低升降台● 外观尺寸：700*450*350● 工作电源：220V/50HZ● 机台重量：约40kg三：使用方法提示：1.插好电源（AC220V，50HZ）；2.打开电源开关（POWER）；3.调节紧固螺丝并固定好产品；4.打开上盖调节好测试行程，轻单击运行按钮；5.顺时针旋转速度旋钮到所需位置，单击停止按钮；6.轻单击运行按钮开始测试，到达测试自动停机；7.重复进行下一个产品的测试或关掉电源。

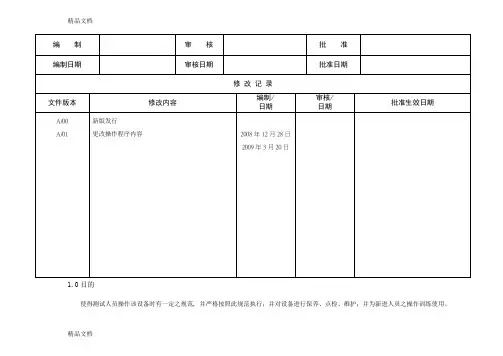

1.0目的使得测试人员操作该设备时有一定之规范,并严格按照此规范执行；并对设备进行保养、点检、维护；并为新进人员之操作训练使用。

2.0范围适用于工厂实验室按键寿命测试仪操作,本仪器适用于电工电子类产品按键寿命测试。

3.0职责3.1中试部:负责编制操作规程，设备的使用，并对按键寿命测试仪进行日保养、周保养、月保养，点检；4.0程序4.1设备基本规格：工作电源为输入AC220V/50HZ，输出DC31V-2A的开关电源；4.2设备使用环境：温度：5︒C ~+35︒C,湿度：25%~75%，供电电源AC220V±10%，50HZ4.3操作程序4.3.1接通高压气。

4.3.2 将控制板上的连接线分别连接在按键两端和电磁阀上，并将按键放在测试平台上。

4.3.3调节按键间隙及按键所需测试力度。

4.3.4设置测试所需电压（如需5V或12V，直接将控制板上的拔动开关拔至5V或12V）。

4.3.5设置测试所需阻值：根据上述设置的电压及已知的电流，通过调节工装上的SW旋扭选择所需阻值大小。

（如需12VDC 50MA 的测试条件，根据R=U/I可算出R=240Ω）4.3.6设置按键击打速度：第一步按下K3按键数码管显示00010000，再调节K3按键至数码管显示00100000，第二步按下K2键至所需数字为止（例如数码管显示00100010时表示按键击打间隔时间为1秒/次；显示00100015时表示按键击打间隔时间为1.5秒/次；显示00100020时表示按键击打间隔时间为2秒/次…）.第三步同时按下K1和K2按键启动上述设置程序，数码管显示00000000，工装上绿色LED会点亮；开始启动测试（数码管显示当前按键累加击打次数），同时按键被按下时工装上红色LED会点亮,按键弹起时红色LED熄灭。

4.3.7测试中及结束后记录按键累加工作次数。

5.0维护及保养（根据实际情况调整）5.1日保养维护内容5.1.1机体外部清洁；5.1.2按键检查；5.1.3显示状态检查；5.1.4运行是否正常；5.1.5检查电源线绝缘皮是否完好；5.2月保养维护（根据实际情况调整）6.0注意事项6.1测试中定时检查被测按键工作是否正常；6.2定期检查电磁阀工作是否正常,如有异常应及时更换。

组合开关寿命试验机安全操作及保养规程1. 引言组合开关寿命试验机是一种广泛应用于电气设备领域的测试设备，用于模拟实际使用情况下的开关操作，以测试开关的寿命。

为了确保测试过程的安全性和设备的正常运行，本文档将介绍组合开关寿命试验机的安全操作和保养规程。

2. 设备安全操作规程2.1 操作前的准备工作在进行组合开关寿命试验机的操作之前，需要进行以下准备工作：•核对试验机的电源线是否连接正常，并确保接地良好。

•检查试验机的外观是否完好，如发现损坏或松动的部件，需要及时维修或更换。

•确保试验机的工作环境通风良好，避免过热引起的安全问题。

•检查试验机的控制面板是否正常工作，如发现异常情况，应停止使用并联系维修人员。

2.2 操作过程中的安全措施在使用组合开关寿命试验机的过程中，需要遵循以下安全措施：•在进行试验之前，务必仔细阅读并理解试验机的使用手册，并按照手册的要求进行操作。

•避免长时间进行连续试验，以免引起设备过热，影响试验结果和设备寿命。

•在试验过程中，应时刻关注试验机的运行状态，如有异常情况出现（如噪音、异味等），应立即停止试验，并检查设备是否正常。

•在试验过程中，应避免将试验机的控制面板或其他部件暴露在水、油等液体中，以免引起电气短路或损坏设备。

•在试验机运行过程中，禁止用手触摸试验机或其他设备，以免电击或其他安全事故发生。

•禁止擅自更改试验机的电气设施或其他部件，如需更改，应由专业人员进行操作。

•在试验机使用完毕后，应及时切断电源，并进行必要的设备清理和维护。

3. 设备保养规程为了保证组合开关寿命试验机的长期正常运行和延长设备的使用寿命，需要进行定期的设备保养和维护。

3.1 清洁维护•定期清洁试验机的外壳和工作面板，可使用干净、柔软的布进行清洁，避免使用有腐蚀性的化学药品。

•清洁试验机的控制面板时，应使用干净的布擦拭，避免水或其他液体进入控制面板中。

•定期检查试验机的控制开关、按钮和指示灯是否正常工作，如发现异常情况，应及时维修或更换。

开关按键寿命测试标准
一、目的
本标准规定了按键寿命测试的测试方法、测试步骤和判定准则，以确保产品的按键具有足够的耐用性和可靠性。

二、测试方法
1. 按键按压测试：模拟用户正常操作，对按键进行按压测试，以评估其承受压力的能力。

2. 耐磨损测试：通过模拟长时间使用过程中的磨损情况，对按键进行磨损测试，以评估其耐磨性。

3. 耐腐蚀测试：模拟恶劣环境条件下的使用情况，对按键进行耐腐蚀测试，以评估其抗腐蚀能力。

三、测试步骤
1. 准备工作：准备测试所需的设备、工具和样品。

2. 按键按压测试：按照规定的操作步骤，对按键进行按压测试，记录每次按压的力度和次数。

3. 耐磨损测试：在规定的时间内，对按键进行重复按压和摩擦测试，观察其表面磨损情况。

4. 耐腐蚀测试：将按键放置在规定的腐蚀环境中，观察其表面腐蚀情况，记录腐蚀时间和程度。

四、判定准则
1. 按键按压测试：要求按键在规定次数内无损坏、无变形、无
松动等现象。

2. 耐磨损测试：要求按键表面无明显磨损，不影响正常使用。

3. 耐腐蚀测试：要求按键表面无明显腐蚀，不影响正常使用。

五、注意事项
1. 在进行按键寿命测试时，应确保测试环境和设备的清洁度，避免灰尘、杂质等对测试结果的影响。

2. 在进行耐磨损测试时，应注意保持合适的摩擦力，避免过度磨损导致损坏。

3. 在进行耐腐蚀测试时，应注意控制腐蚀环境的湿度、温度等参数，确保测试结果的准确性。
