设计图纸的表示方法来源：广州大学建筑给水排水工程课程网站发表时间：2009-11-26 最近更新时间：2009-11-261．图纸幅面与编排顺序1). 图纸幅面应符合《房屋建筑制图统一标准》条文规定：(1) 图纸幅面与图框尺寸采用表1的数据。

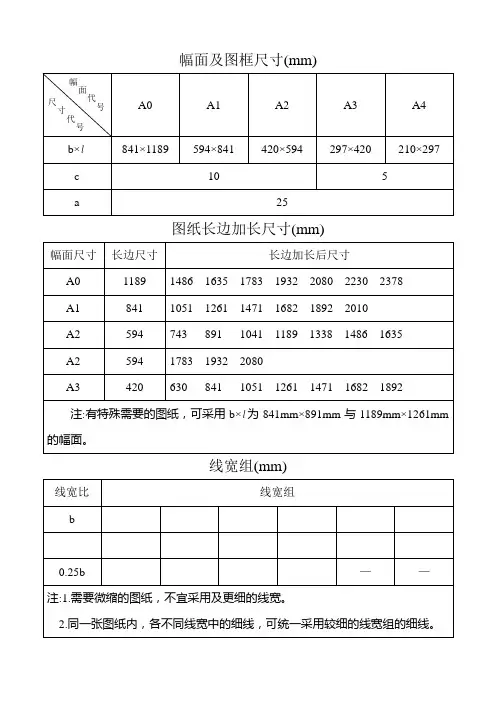

表1 常用图纸尺寸与图框大小(2) 需要微缩复制的图纸，其一条边上应附有一段准确米制尺度，四条边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm，对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。
(3) 图纸的短边一般不应加长，长边可加长，但应符合表2的规定。
表2 图纸长边加长尺寸(mm)2). 图纸编排顺序，应符合《房屋建筑制图统一标准》。
工程图纸应按专业顺序编排。
一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图……等。
各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有续排列。
2．常用线型、线宽与用途基本线宽b应根据图纸类别、比例和复杂程度，按照《房屋建筑制图统一标准》中的规定选用，宜为0.7mm或1.0mm，常用线宽为0.25b、0.5b、0.75b、b；各种线型(虚线、直线、点划线等)的线宽与用途见表3。
表3 常用线型、线宽与用途同一张图纸内，相同比例的各图样，应选用相同的线宽组；相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm；图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
3．比例建筑给水排水制图常用的比例，宜符合表4的要求。
在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例；在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。
表4 常用比例4．字体图纸中所书写的字体、管径的表示应符合《房屋建筑制图统一标准》GB/T 50001规定。
字体太大显得不美观、不协调，字体太小则无法辨认。
建筑给水排水工程图中，通常数字高为3.5mm或2.5mm；字母字高为5mm、3.5mm或2.5mm；说明文字与表格中的文字高为5mm或7mm；图名字高为10mm或7mm。
cad图纸常用比例CAD是计算机辅助设计(CAD-Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。
那么你知道cad图纸常用比例吗?下面由店铺为大家整理的cad图纸常用比例，希望对大家有帮助!cad图纸常用比例一. 画图比例：即我们要画代表实际尺寸1000mm的一条线我们就在电脑上画长1000的线。
这就是1：1的画图法。
1：1画图法也是我们首选。
二. 图纸比例：即我们标在图名旁边的1：100，表示图上1毫米代表实际100mm。
三. 打印比例：即我们将电脑上的长42000×宽29700的一个图框包括里面的图打印在一张420mm×297mm的A3号图纸上，那我们说我们的打印比例是1：100。
为了搞清楚这三个概念之间的关系，我们要把握住一个关键，那就是：“图纸大小”很显然，你如果不知道你要将图打在多大的纸上，或者不知道你要打印的这张纸的尺寸，你怎么能知道你打出来的图多大?又怎么知道图上的字多大?对不对?A4图纸的尺寸是210mm×297mm，我们一定要熟记这个数。
因为通过它可以知道其他图纸的尺寸，如果以后忘了，可以找一张A4纸用尺量一下。
A3纸是A4纸的两倍大，即：420mm×297mm。
A2纸是A3纸的两倍大，即420mm×594mm。
下面我们来分析上面三个概念之间的关系，通过他们之间的关系，解决我们的前面提到的两个需要解决的问题。
首先举个例子来证明三个比例之间的关系。
例：一张建筑标准层平面图，图纸比例1：100，建筑物大约45m 长×15m宽。
我们用1：1画图法，画出的图就是45000×15000，加上尺寸标注和轴线标注还要更大一些。
如果把这个图放在图框里，需要用多大的图框呢?这个问题换一个提法就是，这张图如果打印出来，保证1：100打在多大的图纸上合适呢?我们会发现，A2图纸420mm×594mm这个尺寸放大100倍即42000×59400能将这个图包含在里面。

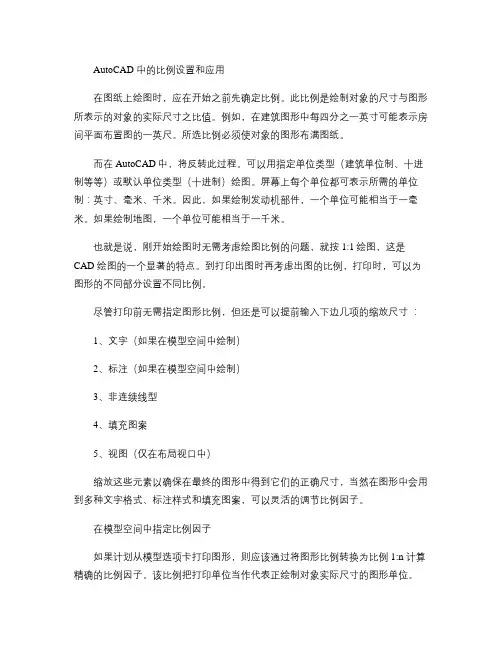

AutoCAD 中的比例设置和应用在图纸上绘图时，应在开始之前先确定比例。
此比例是绘制对象的尺寸与图形所表示的对象的实际尺寸之比值。
例如，在建筑图形中每四分之一英寸可能表示房间平面布置图的一英尺。
所选比例必须使对象的图形布满图纸。
而在 AutoCAD中，将反转此过程。
可以用指定单位类型（建筑单位制、十进制等等）或默认单位类型（十进制）绘图。
屏幕上每个单位都可表示所需的单位制：英寸、毫米、千米。
因此，如果绘制发动机部件，一个单位可能相当于一毫米。
如果绘制地图，一个单位可能相当于一千米。
也就是说，刚开始绘图时无需考虑绘图比例的问题，就按1:1绘图，这是CAD 绘图的一个显著的特点。
到打印出图时再考虑出图的比例，打印时，可以为图形的不同部分设置不同比例。
尽管打印前无需指定图形比例，但还是可以提前输入下边几项的缩放尺寸：1、文字（如果在模型空间中绘制）2、标注（如果在模型空间中绘制）3、非连续线型4、填充图案5、视图（仅在布局视口中）缩放这些元素以确保在最终的图形中得到它们的正确尺寸，当然在图形中会用到多种文字格式、标注样式和填充图案，可以灵活的调节比例因子。
在模型空间中指定比例因子如果计划从模型选项卡打印图形，则应该通过将图形比例转换为比例 1:n 计算精确的比例因子。
该比例把打印单位当作代表正绘制对象实际尺寸的图形单位。
例如，如果绘图比例为 1/4 英寸 = 1 英尺，可以按如下步骤计算出比例因子48： 1/4" = 12"1 = 12 x 41（打印单位）= 48（图形单位）用同样的计算方法，1/8 英寸 = 1 英尺的比例因子是 96，1 英寸 = 20 英尺的比例因子是 240。
如果使用公制，比如图纸尺寸可能为 210 x 297 mm （A4 纸），比例因子为20。
按如下方法计算图形界限：210 x 20 = 4200 mm297 x 20 = 5900 mm建立比例因子之后，可以用它设置文字高度、标注尺寸、线型比例、填充图案比例和视口比例。

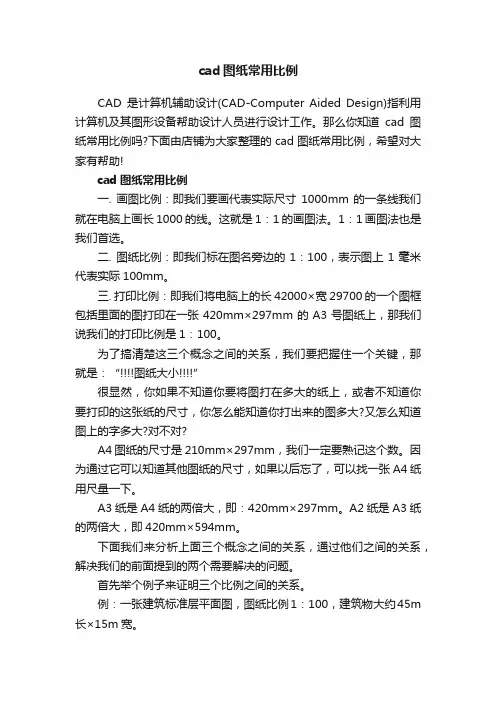

cad图纸常用比例CAD是计算机辅助设计(CAD-Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。
那么你知道cad图纸常用比例吗?下面由店铺为大家整理的cad图纸常用比例，希望对大家有帮助!cad图纸常用比例一. 画图比例：即我们要画代表实际尺寸1000mm的一条线我们就在电脑上画长1000的线。
这就是1：1的画图法。
1：1画图法也是我们首选。
二. 图纸比例：即我们标在图名旁边的1：100，表示图上1毫米代表实际100mm。
三. 打印比例：即我们将电脑上的长42000×宽29700的一个图框包括里面的图打印在一张420mm×297mm的A3号图纸上，那我们说我们的打印比例是1：100。
为了搞清楚这三个概念之间的关系，我们要把握住一个关键，那就是：“图纸大小”很显然，你如果不知道你要将图打在多大的纸上，或者不知道你要打印的这张纸的尺寸，你怎么能知道你打出来的图多大?又怎么知道图上的字多大?对不对?A4图纸的尺寸是210mm×297mm，我们一定要熟记这个数。
因为通过它可以知道其他图纸的尺寸，如果以后忘了，可以找一张A4纸用尺量一下。
A3纸是A4纸的两倍大，即：420mm×297mm。
A2纸是A3纸的两倍大，即420mm×594mm。
下面我们来分析上面三个概念之间的关系，通过他们之间的关系，解决我们的前面提到的两个需要解决的问题。
首先举个例子来证明三个比例之间的关系。
例：一张建筑标准层平面图，图纸比例1：100，建筑物大约45m 长×15m宽。
我们用1：1画图法，画出的图就是45000×15000，加上尺寸标注和轴线标注还要更大一些。
如果把这个图放在图框里，需要用多大的图框呢?这个问题换一个提法就是，这张图如果打印出来，保证1：100打在多大的图纸上合适呢?我们会发现，A2图纸420mm×594mm这个尺寸放大100倍即42000×59400能将这个图包含在里面。
利用“布局出图”，也是学习和使用CAD制图的一个不可或缺的重要部分。
一张图画好了，不能打印出来，或者不能正确、漂亮地打印出来，也终将是一大遗憾。
有好多会员，不会用布局出图，喜欢在“模型”里加图框打印，这固然可以，但此方法一不能正确比例打印出来，二比较麻烦(加图框时)，不知比例还要计算，图框还要缩放等。
在我做的《三维实体转三视图》的教程出来后，由于是在布局里转的三视图，因此，就有很多会员询问：如何打印、如何加图框等。
由此求助的会员很多，一个个回答也没那么多的精力及时间，签于此，我抽空做了本教程，初步介绍了一下利用“布局出图”打印的方法，并附加了怎样在布局里给转换好的三视图加图框及打印的方法。
在这里，再说一点，就是无论谁做的教程都不可能绝对完美、详细及面面俱到，教程只是给大家提供了一种方法的方向，大家可以举一反三，再行细究。
就像学校的老师授课，不可能将每道练习题都详细讲解一遍。
正所谓“师傅带进门，修行靠自身”。
因此，希望大家在我的教程的大方向下，再自行研究适合自己的步骤及方法。
本“布局打印”的方法，适用各个CAD版本。
好了，言归正传，下面就开始“布局打印”的教程。
一、准备工作：1、每次新装CAD，或换CAD的版本，或换打印机，都要重新设置一下。
打开装好的CAD，已经说过了，本方法适用于各个版本，我这里用CAD2004版本为例，因本人用了好多年，还是比较喜欢此版本。
2、打开菜单栏“工具”→“选项”。
CAD有好多的基本设置都是在这里面，大家有空可以多研究一下。
3、在“选项”的对话框中，选择“打印”，先选择指定要用的打印机的名称。
4、接着，选择默认的“打印样式表”。
5、“打印样式表”选好后，如果是进行彩色打印，就点击下面的“确定”即可完成打印设置。
有许多时候，需要打印黑白的图纸，这就需要对选定的样式表进行设置，点击“添加或编辑打印样式表”按钮。
6、在点击了“添加或编辑打印样式表”按钮后，会自动进入到样式表所在的文件夹，双击我们选中的这个打印样式。
cad 标准图框尺寸CAD标准图框尺寸。
CAD软件作为一种专业的设计工具，广泛应用于建筑、机械、电子、航空航天等领域。
在进行CAD设计时，标准图框是非常重要的元素之一，它不仅能够规范图纸的格式，还能够提高图纸的美观程度和专业性。
因此，了解CAD标准图框的尺寸是非常必要的。
一、CAD标准图框的尺寸。
CAD标准图框的尺寸一般是根据国家标准或行业规范来确定的，不同的行业和用途可能会有所不同。
一般来说，CAD标准图框的尺寸包括图框的外部尺寸和内部尺寸两部分。
外部尺寸通常是指图框的边界尺寸，包括图纸的长、宽和边距的大小。
而内部尺寸则是指图框中图纸的可用区域尺寸，也就是实际绘图的范围。
这两者的尺寸通常是相互关联的，需要根据实际情况来确定。
二、CAD标准图框的设计原则。
在设计CAD标准图框时，需要遵循一些基本的原则，以确保图框的实用性和美观性。
首先，图框的尺寸应该符合实际绘图的需要，既要能容纳所需的绘图内容，又要保持图纸的整洁和美观。
其次，图框的尺寸应该便于打印和复印，一般来说，标准图框的尺寸应该符合常见的纸张规格，如A0、A1、A2、A3、A4等。
最后，图框的尺寸设计应该考虑到实际使用中的方便性，比如留有足够的边距用于装订或者撕裂，以及留有足够的空间用于添加图框信息和标注。
三、CAD标准图框的常见尺寸。
根据国家标准和行业规范，CAD标准图框的尺寸一般是固定的，常见的尺寸包括A0、A1、A2、A3和A4等。
其中，A0图框尺寸为1189mm×841mm，A1图框尺寸为841mm×594mm，A2图框尺寸为594mm×420mm，A3图框尺寸为420mm×297mm，A4图框尺寸为297mm×210mm。
这些尺寸是根据ISO国际标准制定的，通常适用于各种不同的设计和绘图需求。
在实际使用中，可以根据需要对图框的尺寸进行调整，但是需要保持一定的比例和规范，以确保图纸的整体美观和统一性。

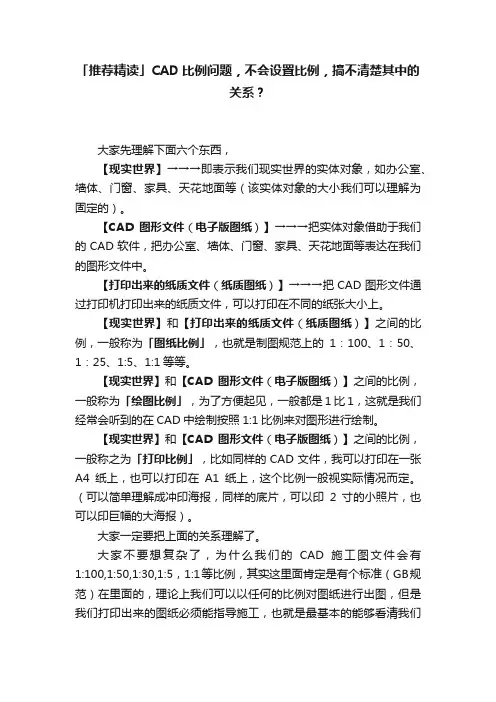

「推荐精读」CAD比例问题，不会设置比例，搞不清楚其中的关系？大家先理解下面六个东西，【现实世界】→→→即表示我们现实世界的实体对象，如办公室、墙体、门窗、家具、天花地面等（该实体对象的大小我们可以理解为固定的）。
【CAD图形文件（电子版图纸）】→→→把实体对象借助于我们的CAD软件，把办公室、墙体、门窗、家具、天花地面等表达在我们的图形文件中。
【打印出来的纸质文件（纸质图纸）】→→→把CAD图形文件通过打印机打印出来的纸质文件，可以打印在不同的纸张大小上。
【现实世界】和【打印出来的纸质文件（纸质图纸）】之间的比例，一般称为「图纸比例」，也就是制图规范上的1：100、1：50、1：25、1:5、1:1等等。
【现实世界】和【CAD图形文件（电子版图纸）】之间的比例，一般称为「绘图比例」，为了方便起见，一般都是1比1，这就是我们经常会听到的在CAD中绘制按照1:1比例来对图形进行绘制。
【现实世界】和【CAD图形文件（电子版图纸）】之间的比例，一般称之为「打印比例」，比如同样的CAD文件，我可以打印在一张A4纸上，也可以打印在A1纸上，这个比例一般视实际情况而定。
（可以简单理解成冲印海报，同样的底片，可以印2寸的小照片，也可以印巨幅的大海报）。
大家一定要把上面的关系理解了。
大家不要想复杂了，为什么我们的CAD施工图文件会有1:100,1:50,1:30,1:5，1:1等比例，其实这里面肯定是有个标准（GB规范）在里面的，理论上我们可以以任何的比例对图纸进行出图，但是我们打印出来的图纸必须能指导施工，也就是最基本的能够看清我们图纸的内容。
纸张大小，A4=297*210，A3=420*297，A2=594*420，A1=841*594，A0=1189*841，以及加长图框A4加1/4长=371*210，A3加1/4长=525*297，A2加1/4长=743*420等等常用的纸质大小纸张。
简而言之，我们需要根据现实世界的大小以及打印出图的纸张大小，在满足规范的前提下指定合适的比例。
表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102〕标题栏和明细表〔GB/T 10609.1 – 1989〕每图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体〔GB／T 14691—1993〕〔1〕书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
〔2〕字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
〔3〕汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于 3.5mm，其字宽一般为h／〔约0.7h〕。
〔4〕汉字书写的要点在于横平竖直，注意起落，构造均匀，填满方格。
〔5〕字母和数字分为A型和B型。
A型字体的笔画宽度d为字高〔h〕的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1〕根本线型根据国标GB/T 17450－1998?技术制图图线?，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等〔见表2〕。
表2根本线型及应用2〕图线的宽度图线的宽度d应根据图形的大小和复杂程度，在以下数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4．比例表3 常用比例原值比例1:1缩小比例〔1:1.5〕1:2 〔1:2.5〕〔1:3〕〔1:4〕1:5 1:101:2×10n 〔1:2.5×10n〕〔1:3×10n〕〔1:4×10n〕1:5×10n 〔1:6×10n〕放大比例2:1 〔2.5:1〕〔4:1〕5:11×10n:1 2×10n:1 〔2.5×10n:1〕〔4×10n:1〕5×10n:1注：n为正整数。

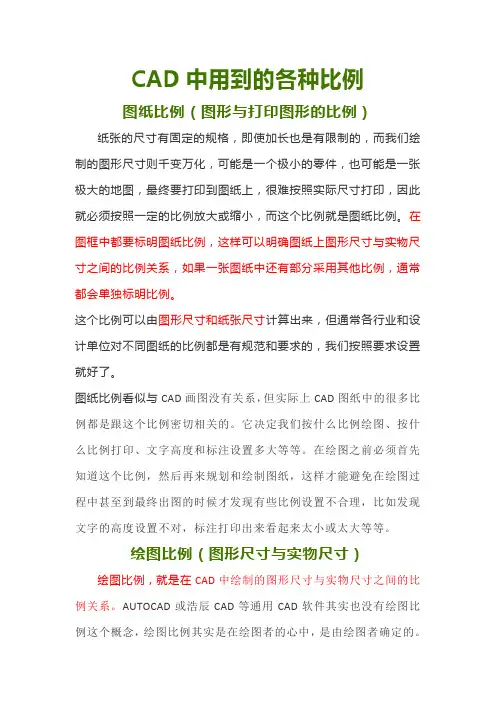

CAD中用到的各种比例图纸比例（图形与打印图形的比例）纸张的尺寸有固定的规格，即使加长也是有限制的，而我们绘制的图形尺寸则千变万化，可能是一个极小的零件，也可能是一张极大的地图，最终要打印到图纸上，很难按照实际尺寸打印，因此就必须按照一定的比例放大或缩小，而这个比例就是图纸比例。
在图框中都要标明图纸比例，这样可以明确图纸上图形尺寸与实物尺寸之间的比例关系，如果一张图纸中还有部分采用其他比例，通常都会单独标明比例。
这个比例可以由图形尺寸和纸张尺寸计算出来，但通常各行业和设计单位对不同图纸的比例都是有规范和要求的，我们按照要求设置就好了。
图纸比例看似与CAD画图没有关系，但实际上CAD图纸中的很多比例都是跟这个比例密切相关的。
它决定我们按什么比例绘图、按什么比例打印、文字高度和标注设置多大等等。
在绘图之前必须首先知道这个比例，然后再来规划和绘制图纸，这样才能避免在绘图过程中甚至到最终出图的时候才发现有些比例设置不合理，比如发现文字的高度设置不对，标注打印出来看起来太小或太大等等。
绘图比例（图形尺寸与实物尺寸）绘图比例，就是在CAD中绘制的图形尺寸与实物尺寸之间的比例关系。
AUTOCAD或浩辰CAD等通用CAD软件其实也没有绘图比例这个概念，绘图比例其实是在绘图者的心中，是由绘图者确定的。
比如说有一个100长的线，要1:1画图，你就绘制100个单位长，要1:100画图，就绘制1个单位长。
在CAD绘图时，如果不需要在模型空间绘制多种比例的图形，建议都按1:1比例绘制，这样在绘制、标注、修改时都比较方便。
如果要在模型空间的图框里放置多种比例的图形，比如在建筑立面图旁边放上一个局部的大样图，那么主体图形按1:1绘制，而大样图则按照它相对主体图形放大的倍数来绘制，比如主体图形打印出来是1:100，而大样图打印出来是1:10，那大样图就放大10倍绘制（可以按1:1绘制后用缩放SC功能放大十倍）。
如果要在布局空间排图打印的话，则可以都按1:1绘制，在布局空间用不同比例的视口来显示和排布立面图和大样图就可以了，立面图放到1:100的视口内，大样图放到1:10的视口内。

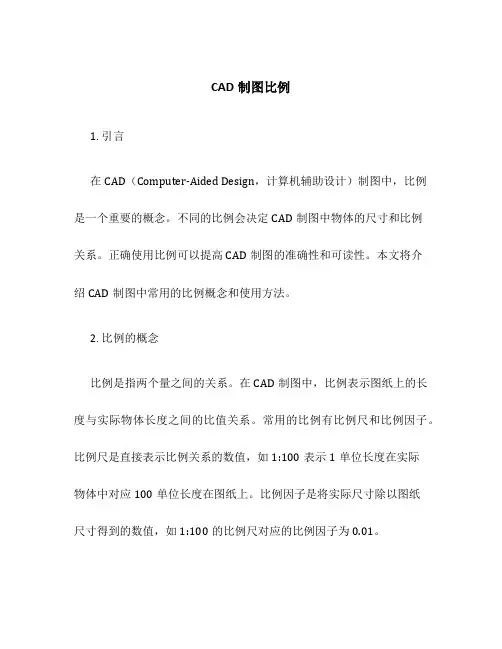

CAD制图比例1. 引言在CAD（Computer-Aided Design，计算机辅助设计）制图中，比例是一个重要的概念。
不同的比例会决定CAD制图中物体的尺寸和比例关系。
正确使用比例可以提高CAD制图的准确性和可读性。
本文将介绍CAD制图中常用的比例概念和使用方法。
2. 比例的概念比例是指两个量之间的关系。
在CAD制图中，比例表示图纸上的长度与实际物体长度之间的比值关系。
常用的比例有比例尺和比例因子。
比例尺是直接表示比例关系的数值，如1:100表示1单位长度在实际物体中对应100单位长度在图纸上。
比例因子是将实际尺寸除以图纸尺寸得到的数值，如1:100的比例尺对应的比例因子为0.01。
3. 常用比例CAD制图中常用的比例有1:1、1:100、1:500、1:1000等。
不同的比例适用于不同的绘图需求。
3.1 1:1比例1:1比例表示图纸上的长度与实际物体长度相等。
这种比例适用于需要精确绘制实物尺寸的绘图任务，如机械制图、建筑平面图等。
3.2 1:100比例1:100比例表示图纸上的长度是实际物体长度的1/100。
这种比例适用于绘制较大的物体，如建筑外观图等。
3.3 1:500比例1:500比例表示图纸上的长度是实际物体长度的1/500。
这种比例适用于绘制较大的区域，如城市规划图等。
3.4 1:1000比例1:1000比例表示图纸上的长度是实际物体长度的1/1000。
这种比例适用于绘制更大的区域，如区域规划图等。
4. 使用比例在CAD制图中，使用比例可以按照实际尺寸绘制图纸。
下面是使用比例的步骤：4.1 确定比例根据绘图任务的需求和图纸尺寸，确定合适的比例。
根据需要绘制的物体尺寸和图纸尺寸选择合适的比例，一般常用的比例已在第3节中介绍。
4.2 计算比例因子根据选定的比例，计算比例因子。
比例因子可以通过将实际尺寸除以图纸尺寸来计算得到。
比例因子也可以通过在线比例计算器等工具来计算。
4.3 绘制图纸根据实际尺寸和比例因子，在CAD软件中绘制图纸。
