发动机 电控系统总体结构 认识

项目一发动机电控系统总体认识项目描述发动机电子控制系统是车辆上最重要的电控系统之一。

发动机电控系统主要由空气供给系统、燃油供给系统、点火控制系统、排放控制系统以及发动机辅助控制系统等组成。

如果发动机电子控制系统出现故障，发动机会出现油耗增加、动力不足、运行不良等各种故障，甚至是发动机无法起动。

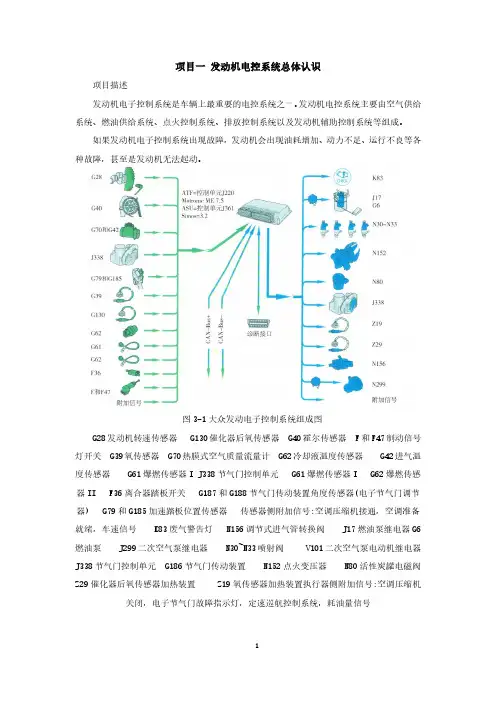

图3-1大众发动电子控制系统组成图G28发动机转速传感器 G130催化器后氧传感器 G40霍尔传感器 F和F47制动信号灯开关 G39氧传感器 G70热膜式空气质量流量计 G62冷却液温度传感器 G42进气温度传感器 G61爆燃传感器I J338节气门控制单元 G61爆燃传感器I G62爆燃传感器II F36离合器踏板开关 G187和G188节气门传动装置角度传感器(电子节气门调节器) G79和G185加速踏板位置传感器传感器侧附加信号:空调压缩机接通，空调准备就绪，车速信号 K83废气警告灯 N156调节式进气管转换阀 J17燃油泵继电器G6燃油泵 J299二次空气泵继电器 N30~N33喷射阀 V101二次空气泵电动机继电器J338节气门控制单元 G186节气门传动装置 N152点火变压器 N80活性炭罐电磁阀Z29催化器后氧传感器加热装置 Z19氧传感器加热装置执行器侧附加信号:空调压缩机关闭，电子节气门故障指示灯，定速巡航控制系统，耗油量信号任务1 发动机电控系统总体认识任务描述：一辆2009款迈腾1.8T 轿车，装备BYJ发动机，行驶里程8.6万公里。

客户李先生反映该车在行驶中发动机故障灯点亮，此前车辆并未出现过事故和维修。

发动机故障灯点亮，意味着发动机电控系统出现了故障，并且记录在了发动机电脑板中。

故障部位一般电控系统的传感器、执行器、电脑板或者是线路故障。

在进行维修之前，需要对故障车辆的发动机电控系统比较熟悉，然后使用解码器对发动机电控系统进行故障码的读取，然后结合故障码和维修手册进行故障维修和修复。

汽车发动机电控系统的组成及工作原理一、引言汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。

本文将从组成和工作原理两个方面详细介绍汽车发动机电控系统。

二、组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器传感器是汽车发动机电控系统中最重要的组成部分之一。

它们的作用是将各种参数转换为电信号，供电脑进行处理。

常见的传感器包括氧气传感器、水温传感器、空气流量计等。

2. 电脑电脑是控制整个汽车发动机电控系统的核心部件。

它接收来自各种传感器的信号，并根据程序进行计算和处理，最终输出指令到执行机构。

不同型号和品牌的汽车使用不同类型和规格的电脑。

3. 执行机构执行机构负责根据来自电脑的指令，对发动机进行各种操作。

常见的执行机构包括喷油嘴、点火线圈等。

4. 通讯总线通讯总线用于将各个部件之间的信号进行传输和交换。

它可以分为CAN总线、LIN总线等。

5. 电源系统电源系统是汽车发动机电控系统的基础。

它包括蓄电池、发电机等。

三、工作原理汽车发动机电控系统的工作原理可以分为以下几个步骤：1. 传感器采集数据当发动机运转时，各种传感器会不断采集发动机的数据，比如水温、氧气含量、空气流量等。

2. 信号转换传感器采集到的数据会被转换成数字信号，并通过通讯总线发送给电脑。

3. 数据处理电脑接收到来自传感器的数据后，会根据预设程序进行计算和处理，并输出指令到执行机构。

4. 执行操作执行机构会根据来自电脑的指令，对发动机进行各种操作。

比如喷油嘴会根据指令喷出适量燃油，点火线圈则会在合适时刻点火。

5. 监测反馈整个过程中，电脑不断监测和反馈各种参数，并根据反馈信息对操作进行微调。

比如当水温过高时，电脑会减少燃油喷射量，以降低发动机温度。

四、总结汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。

发动机电控系统的组成及作用发动机电控系统是现代汽车中的一个重要组成部分，它的作用是控制发动机的运行，以实现高效、节能和环保的目标。

该系统包括多个组件，如传感器、执行器和控制单元等，它们协同工作以监测和调节发动机的各项参数，从而实现发动机的最佳性能和效率。

发动机电控系统的组成主要包括以下几个部分：1. 传感器：发动机电控系统中的传感器主要用于监测发动机的运行状态和环境条件，并将这些信息转换成电信号，传输给控制单元。

常用的传感器包括氧气传感器、节气门位置传感器、冷却液温度传感器等。

这些传感器能够实时监测发动机的工作状态，为后续的控制提供准确的数据支持。

2. 控制单元：控制单元是发动机电控系统的核心部件，它接收传感器传来的信号，并根据预设的程序和算法进行数据处理和判断，然后输出相应的控制信号给执行器。

控制单元能够根据传感器的反馈信息实时调整发动机的工作状态，以达到最佳的燃烧效率和排放性能。

3. 执行器：执行器是发动机电控系统中的输出设备，它根据控制单元发出的指令来执行相应的动作，调整发动机的工作参数。

常见的执行器包括喷油器、点火器、节气门执行器等。

这些执行器能够精确地控制燃油的喷射量、点火时机和节气门的开启程度，从而实现发动机的精确控制和调节。

发动机电控系统的作用主要体现在以下几个方面：1. 燃油控制：发动机电控系统可以根据发动机的工作状态和负荷情况，精确地控制燃油的喷射量和喷射时机。

通过优化燃油的供给，可以提高燃烧效率，减少燃油的浪费，从而实现节能减排的目标。

2. 点火控制：发动机电控系统能够根据发动机的转速和负荷情况，精确地控制点火时机，使得燃烧过程更加稳定和高效。

通过优化点火时机，可以提高发动机的动力性能和燃烧效率，减少尾气排放和噪音。

3. 排放控制：发动机电控系统可以通过监测发动机的排放情况，并根据不同的工况条件进行控制，以达到国家和地区的排放标准。

通过精确控制燃油的喷射量和点火时机，可以减少有害气体的产生，降低尾气排放的污染物含量。
