单元4自动售检票系统终端设备

城市轨道交通AFC系统之车站终端设备随着经济的发展，城市交通拥堵问题日益严重，轨道交通是城市交通发展的方向，是解决大城市交通拥挤的有效途径和长远规划方向。

近年来，我国城市轨道交通发展迅速。

轨道交通自动售检票系统(Automatic Fare Collection ，简称AFC 以轨道交通售票、检票、计费、收费、统计、清分、管理等全过程的自动处理为目标，对地铁运营公司而言，提高了地铁系统的运行效率和效益；对乘客而言，则避免了排队购票，找零，人工检票的繁琐，出人地铁更加快捷方便。

AFC系统是轨道交通最基本、最重要的系统之一。

在AFC 系统结构中，车站终端设备是直接面向广大乘客的设备系统，其是否稳定可靠运行、易于操作和维护都直接影响AFC系统和运营服务质量。

本文对AFC系统中的车站终端设备的组成，功能和设备系统的内部逻辑结构进行了阐述。

1AFC系统构成从城市轨道交通自动售检票系统(AFC)的结构上来划分。

AFC 系统一般采用5 层架构：第1 层为城市轨道交通票务清分系统(ACC)，第2层为线路中央计算机系统(LC)，第3层为车站计算机系统(SC)，第4层为车站终端设备(SLE)，第5层为车票。

其体系结构如图1 所示。

图1 AFC系统体系结构车站终端设备作为AFC系统体系结构的第四层，安装在各车站的站厅，直接为乘客提供售、检票服务，其是否稳定可靠运行、易于操作和维护直接影响运营服务质量。

同时它规定了运营管理的技术要求。

2车站终端设备车站终端设备系统主要组成包括自动售票机(TVM)、自动检票机(AGM'自动验票机(TCM)、半自动售票机/票房售票机(BOM)。

2．1 TVMTVM(Ticket Vending Machine )设于车站非付费区，用于出售非接触式IC 卡单程车票并具备对储值票充值的功能。

它一般具有友好的中英文操作界面；能提供纸币和硬币两种方式支付；可以提供日志功能，任何操作的全部动作记录到日志中，上传至SC及LC;具备自检功能，当模块出现故障时会自动进入暂停服务模式，并上传故障警报；同时预留银行卡支付功能。

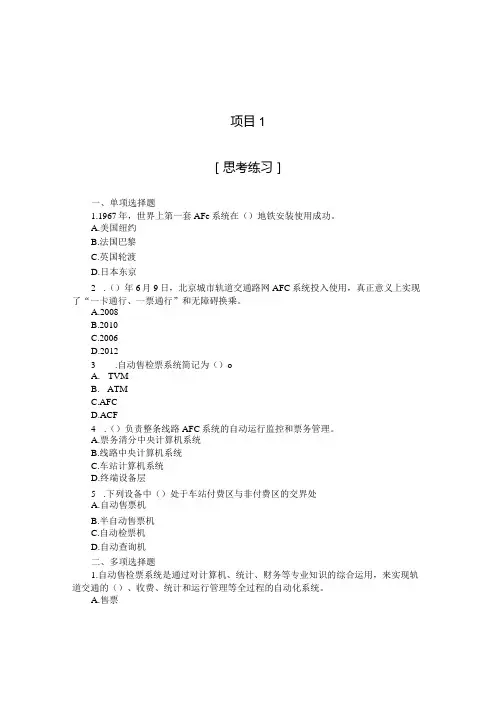

项目1［思考练习］一、单项选择题1.1967年，世界上第一套AFe系统在（）地铁安装使用成功。

A.美国纽约B.法国巴黎C.英国轮渡D.日本东京2.（）年6月9日，北京城市轨道交通路网AFC系统投入使用，真正意义上实现了“一卡通行、一票通行”和无障碍换乘。

A.2008B.2010C.2006D.20123.自动售检票系统简记为（）oMB.ATMC.AFCD.ACF4.（）负责整条线路AFC系统的自动运行监控和票务管理。

A.票务清分中央计算机系统B.线路中央计算机系统C.车站计算机系统D.终端设备层5.下列设备中（）处于车站付费区与非付费区的交界处A.自动售票机B.半自动售票机C.自动检票机D.自动查询机二、多项选择题1.自动售检票系统是通过对计算机、统计、财务等专业知识的综合运用，来实现轨道交通的（）、收费、统计和运行管理等全过程的自动化系统。

A.售票B.检票C计费D.清分结算2.车站终端设备包括O等。

A.自动售票机B.半自动售票机C.自动检票机D.自动查询机E.便携式验票机三、简答题1.什么是自动售检票系统？2.城市轨道交通AFC系统一般包括哪五层架构？［思考练习答案］一、单项选择题1.B；2.A；3.C；4.B；5.C二、多项选择题1.ABCD；2.ABCDE三、简答题1.自动售检票系统（AutomaticFareConection,简称AFC）是以磁卡（纸制磁卡和PET 磁卡）或智能卡（非接触式IC卡）为车票介质，利用自动售票机、半自动售/补票机、自动检票机、查询机等终端设备，并通过计算机网络实现轨道交通运营中的自动售票、自动检票、自动收费、自动统计的封闭式票务管理自动化系统。

2.第一层：轨道交通清分系统第二层：线路中央计算机系统第三层：车站计算机系统第四层：车站终端设备第五层：车票层项目2［思考练习］一、单项选择题1.（）不是中央计算机系统的组成部分。

A服务器B.工作站C.网络设备D.读写器2.（）不是车站终端设备。

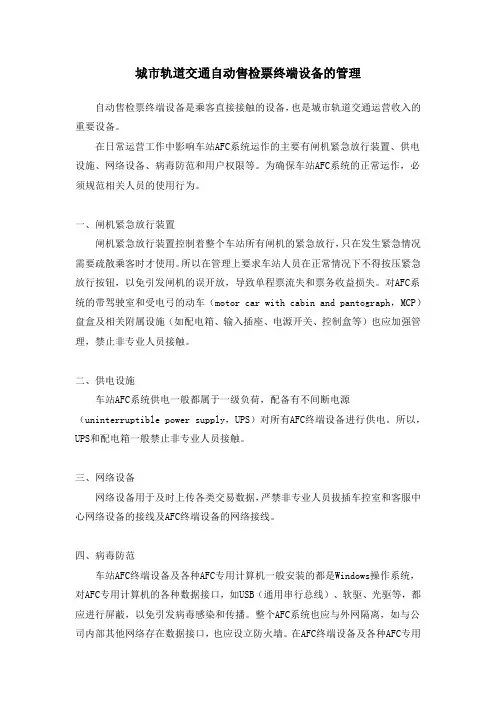

城市轨道交通自动售检票终端设备的管理自动售检票终端设备是乘客直接接触的设备，也是城市轨道交通运营收入的重要设备。

在日常运营工作中影响车站AFC系统运作的主要有闸机紧急放行装置、供电设施、网络设备、病毒防范和用户权限等。

为确保车站AFC系统的正常运作，必须规范相关人员的使用行为。

一、闸机紧急放行装置闸机紧急放行装置控制着整个车站所有闸机的紧急放行，只在发生紧急情况需要疏散乘客时才使用。

所以在管理上要求车站人员在正常情况下不得按压紧急放行按钮，以免引发闸机的误开放，导致单程票流失和票务收益损失。

对AFC系统的带驾驶室和受电弓的动车（motor car with cabin and pantograph，MCP）盘盒及相关附属设施（如配电箱、输入插座、电源开关、控制盒等）也应加强管理，禁止非专业人员接触。

二、供电设施车站AFC系统供电一般都属于一级负荷，配备有不间断电源（uninterruptible power supply，UPS）对所有AFC终端设备进行供电。

所以，UPS和配电箱一般禁止非专业人员接触。

三、网络设备网络设备用于及时上传各类交易数据，严禁非专业人员拔插车控室和客服中心网络设备的接线及AFC终端设备的网络接线。

四、病毒防范车站AFC终端设备及各种AFC专用计算机一般安装的都是Windows操作系统，对AFC专用计算机的各种数据接口，如USB（通用串行总线）、软驱、光驱等，都应进行屏蔽，以免引发病毒感染和传播。

整个AFC系统也应与外网隔离，如与公司内部其他网络存在数据接口，也应设立防火墙。

在AFC终端设备及各种AFC专用计算机上应安装杀毒软件，以便实时监控；对杀毒软件，应定期更新病毒代码库。

五、用户权限对车站AFC系统的各类操作人员应设立用户号，每位操作员的用户号应唯一，一般采用员工号，以便识别。

对不同的用户应设立不同的权限和使用范围，原则上非本站员工不得拥有本站AFC终端设备的操作权限。

铁路自动售检票系统AFC自动售检票系统及终端设备简介一、系统功能性介绍自动售检票系统构成自动售检票系统是以席位管理和交易处理为核心，建立广泛的销售渠道，适应多种售检票方式、多种支付形式和灵活的营销策略，售票以人工与自助式售票相结合、检票以自动检票为主的实时交易系统。

自动售检票系统设备包括窗口售票设备、全功能自动售票机、自动取票机、补票机以及进站检票机、出站检票机、车站服务器、票务管理终端、数据库主机、及网络安全设备等构成。

自动售检票系统架构如下图所示：自动售票应自动售票应自动售票应自动售票机自动售票机管理数据库主机自动取票机车站售票终端设备功能自动售检票系统为自动售票机提供一种方式接入到客票系统，为自动售票机提供客票业务相关的服务，主要包括：•售票开班、退出、结账、取票号、查询车次信息、查询详细车次信息、查询停靠站表、取票、废票、取消票、记存根、取存根、取票面、取系统时间、制空白票、取下一卷号、控制参数下载、登陆信息获取、重新制票、席别票种下载、车次判断、证件判断、证件购票恢复、查询电子票。

•取订票取订票、取消订票、记订票存根、取订票票面信息、取制票点定义、订票作废、控制权释放、订票压单处理。

•自助购票提供中英文双语显示，旅客根据需要选择使用中文或英文操作界面；显示列车运行线路图，旅客可选择起始车站、到达车站；提供全国模式，旅客可通过输入汉语拼音选择列车运行线路图以外的起始车站、到达车站；提供购票过程中的选择日期（按普通票和学生票预售期分开显示）、选择车站、选择车次、选择席别、选择票种、支付方式与打印凭条；为旅客提供购买异地票与返程票功能。

•自助取票旅客可通过核验第二代居民身份证和学生证换取互联网上预定的车票。

旅客可通过核验第二代居民身份证和学生证换取电话订票。

•银行卡支付旅客可以使用银行卡支付购票，目前支持带有银联标识的所有银行的借记卡和工商银行、农业银行、中国银行所装自动售票机本行的信用卡。

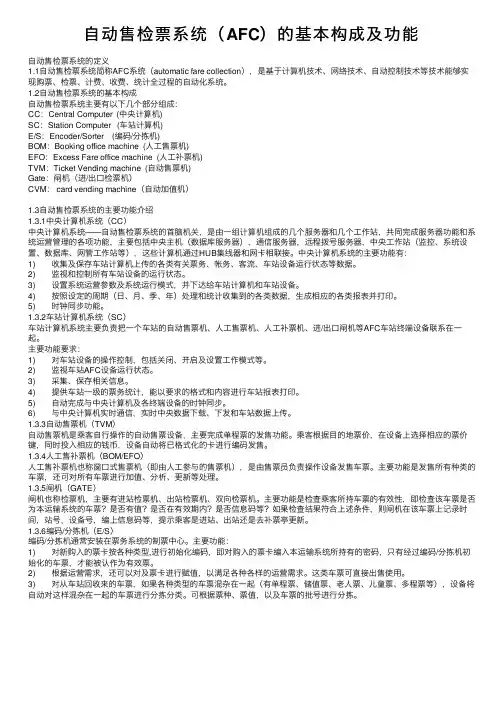

⾃动售检票系统（AFC）的基本构成及功能⾃动售检票系统的定义1.1⾃动售检票系统简称AFC系统（automatic fare collection），是基于计算机技术、⽹络技术、⾃动控制技术等技术能够实现购票、检票、计费、收费、统计全过程的⾃动化系统。

1.2⾃动售检票系统的基本构成⾃动售检票系统主要有以下⼏个部分组成：CC：Central Computer (中央计算机)SC：Station Computer (车站计算机)E/S：Encoder/Sorter (编码/分拣机)BOM：Booking office machine (⼈⼯售票机)EFO：Excess Fare office machine (⼈⼯补票机)TVM：Ticket Vending machine (⾃动售票机)Gate：闸机（进/出⼝检票机）CVM： card vending machine（⾃动加值机）1.3⾃动售检票系统的主要功能介绍1.3.1中央计算机系统（CC）中央计算机系统——⾃动售检票系统的⾸脑机关，是由⼀组计算机组成的⼏个服务器和⼏个⼯作站，共同完成服务器功能和系统运营管理的各项功能，主要包括中央主机（数据库服务器），通信服务器，远程拨号服务器，中央⼯作站（监控、系统设置、数据库、⽹管⼯作站等），这些计算机通过HUB集线器和⽹卡相联接。

中央计算机系统的主要功能有：1) 收集及保存车站计算机上传的各类有关票务、帐务、客流、车站设备运⾏状态等数据。

2) 监视和控制所有车站设备的运⾏状态。

3) 设置系统运营参数及系统运⾏模式，并下达给车站计算机和车站设备。

4) 按照设定的周期（⽇、⽉、季、年）处理和统计收集到的各类数据，⽣成相应的各类报表并打印。

5) 时钟同步功能。

1.3.2车站计算机系统（SC）车站计算机系统主要负责把⼀个车站的⾃动售票机、⼈⼯售票机、⼈⼯补票机、进/出⼝闸机等AFC车站终端设备联系在⼀起。

主要功能要求：1) 对车站设备的操作控制，包括关闭、开启及设置⼯作模式等。
