煤矿工作面巷道布置说明书目录第一章采区开采范围及地质况 (1)第二章采区地质、工业和可采储量 (1)第三章采区参数及区段的分 (3)第四章采区巷道布置 (4)第五章采煤方法及回采工艺 (7)第六章采区生产能力及服务年限 (8)第七章采区生产系统 (10)第八章安全措施 (11)第九章附图第一章采区的开采范围及地质情况一. 采区的位置及开采范围某采区位于某某矿二水平左翼，东以（如图附图一）号勘探线为界北以某煤层露头为界，西以（如图附图）号勘探线为界，南以矿井边界走向长度1650m ，采取平均倾斜长度1000m 采区内有1#，2#两层煤，煤层倾角16度，采区内部分位置的煤层倾角有变化。

根据临采区揭露的资料显示，本采区构造简单。

1#煤层平均厚度2.23m 煤的密度为1.97t\ m 3为稳定煤层，煤质中硬，底板中硬，节理发育较低，自然发火期短，伪顶直接顶岩性比较硬。

2#煤层平均厚度2.48m 煤层的密度为1.74\ m 3.为稳定煤层，煤质中硬，底板硬，结构简单，节理发育地，自然发火期短，伪顶直接顶岩性比较硬。

1#煤层和2#煤层间距5.1m地质构造：煤层赋存稳定，地质构造简单，但出于中等褶曲内，对采掘工作造成一定的影响。

煤层露头距地表有39m 的泥土，地表比较平坦。

第二章采区地质、工业和可采储量一. 采区地质、工业和可采储量计算1. 采区地质、工业储量计算t13933280690432070289601.74)2.481000(16001.97)2.231000(1600 R M I L R M I L Q 22221111=+=+=+==）（）（工地Q式中：Q 地、 Q 工——地质储量和工业储量L ——采区煤层走向长 mI ——采区倾斜长m l= αsin H = 585 m α ——煤层倾角为20°M ——煤层厚度（因煤厚为2.2 m 可采故Q 地 = Q 工）r ——煤的容重2. 采区可采储量计算t64.1114 0.81393.3 C万工可采=?=?=Q Q式中：因M = m 故取值同上一样 c 取0.8第三章采区参数及区段的划分一. 采煤面斜长的确定1.区段煤柱的确定采区倾角16°，煤厚2.2 m ，顶板为属Ⅱ类中等稳定。

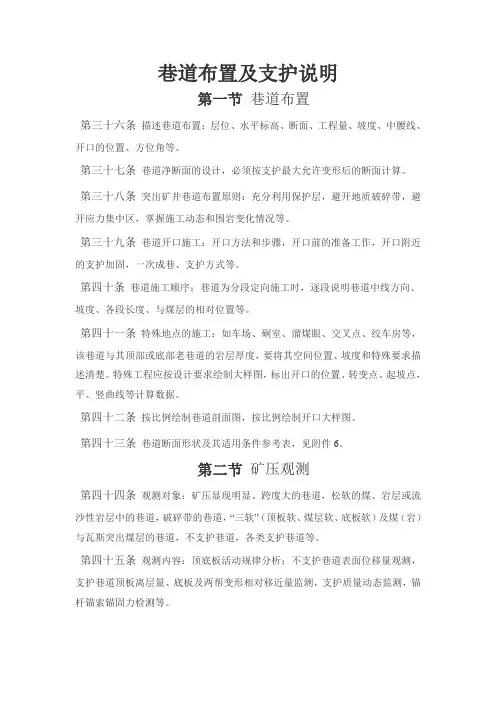

巷道布置及支护说明第一节巷道布置第三十六条描述巷道布置：层位、水平标高、断面、工程量、坡度、中腰线、开口的位置、方位角等。

第三十七条巷道净断面的设计，必须按支护最大允许变形后的断面计算。

第三十八条突出矿井巷道布置原则：充分利用保护层，避开地质破碎带，避开应力集中区，掌握施工动态和围岩变化情况等。

第三十九条巷道开口施工：开口方法和步骤，开口前的准备工作，开口附近的支护加固，一次成巷、支护方式等。

第四十条巷道施工顺序：巷道为分段定向施工时，逐段说明巷道中线方向、坡度、各段长度、与煤层的相对位置等。

第四十一条特殊地点的施工：如车场、硐室、溜煤眼、交叉点、绞车房等，该巷道与其顶部或底部老巷道的岩层厚度，要将其空间位置、坡度和特殊要求描述清楚。

特殊工程应按设计要求绘制大样图，标出开口的位置、转变点、起坡点，平、竖曲线等计算数据。

第四十二条按比例绘制巷道剖面图，按比例绘制开口大样图。

第四十三条巷道断面形状及其适用条件参考表，见附件6。

第二节矿压观测第四十四条观测对象：矿压显现明显、跨度大的巷道，松软的煤、岩层或流沙性岩层中的巷道，破碎带的巷道，“三软”（顶板软、煤层软、底板软）及煤（岩）与瓦斯突出煤层的巷道，不支护巷道，各类支护巷道等。

第四十五条观测内容：顶底板活动规律分析；不支护巷道表面位移量观测，支护巷道顶板离层量、底板及两帮变形相对移近量监测，支护质量动态监测，锚杆锚索锚固力检测等。

第四十六条观测方法：主要包括矿压观测仪器、仪表的选型、安设位置，矿压观测方式、观测时段等。

根据掘进巷道顶板压力显现状况，安设顶板离层仪、锚杆压力指示仪等，对锚杆受力及围岩位移进行适时观测。

第四十七条数据处理：监测数据与支护设计不符时，应重新计算，改进设计。

第三节支护设计第四十八条根据巷道围岩性质，矿压观测资料，施工现场实际情况，选择科学的支护设计，确定巷道支护形式，选择支护参数等。

第四十九条巷道支护设计，可采用以下办法。

（一）解析法：根据巷道围岩的物理学性质、坚固程度、地压作用方向及大小，巷道的不同用途、条件，合理选择支护方式与参数。

地质说明书***煤矿+９３６m水平集中回风巷掘进工作面地质说明书编制单位：***煤矿地测组提交时间：****年**月**日一、地形地貌矿区地势起伏不平、沟壑纵横，属高原中代山丘浅切割地貌；矿井范围内最高点位于矿区北东部黄鳝顶，海拔+1362.9m，最低点位于矿区中部条塘河，海拔+800m，一般为1000～1200m，相对最大高差562m，煤系地层出露最高标高1176.8m，最低标高800m。

根据区域水文地质资料，矿区中部条塘河河谷标高800m为矿区最低侵蚀基准面。

矿区内山脉走向整体为北东～南西向，主要受区内岩性和构造控制，地势表现为中部低，两端高。

二、地表水矿区呈北东～南西向展布，为低中、高地貌，矿区北高南低最高海拔标高1362.9m，最低海拔标高800m。

条塘河从矿区中部由北向南径流，河谷最低标高800m。

根据区域水文地质资料，条塘河谷标高800m应为矿区最低侵蚀基准面。

矿区南西侧发育一条由北向南径流的河流，河谷标高为800m，区内南东侧发育数条溪沟，有利于地表水的排泄。

三、水害矿区呈北东～南西向展布，为低中、高地貌，矿区北高南低最高海拔标高1362.9m，最低海拔标高800m。

条塘河从矿区中部由北向南径流，河谷最低标高800m。

根据区域水文地质资料，条塘河谷标高800m应为矿区最低侵蚀基准面。

矿区南西侧发育一条由北向南径流的河流，河谷标高为800m，区内南东侧发育数条溪沟，有利于地表水的排泄。

根据已有资料，区内矿床的充水主要因素为茅口组灰岩、长兴灰岩及煤系三个含水层，均属条带状地下水，分布很不均一，开采过程中易造成矿井突出，威胁较大，应加以注意。

玉龙山灰岩含水层为矿井充水的次要因素。

此外小窑积水未来矿井的突出问题，需要注意冒落范围的小煤窑积水影响而造成浅部矿井的突然充水。

本矿井直接充水因素为煤层顶板裂隙水，主要充水因素为老空水，断层水次之。

矿井必须进一步加强水文地质工作，详细调查老窑、历史采空区分布及积水情况，并将调查结果标于井上下对照图上，确定好探水警戒线，并制定针对性的探放水措施和设置相应的防水设施。

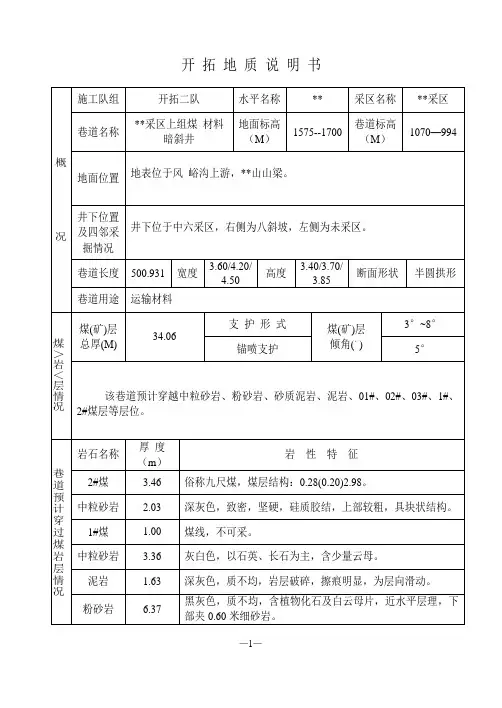

开拓地质说明编制要求（试行）一、开拓、准备巷道均要编制开拓地质说明书开拓地质说明书格式以预想地质平、剖面图（1：1000）、柱状图（1：200或1：500）为主，并在图纸合适位置标注文字说明，图纸右下角附开拓地质说明书及附图审核会签图签。

二、文字部分要求1、巷道位置及四邻关系叙述巷道所在采区、开口位置、设计坡度、长度等；叙述巷道对应地面位置及盖山厚度、四邻及上下井巷工程（或采空区、实体）的位置、间距、生产施工情况。

2、地质情况叙述巷道开口层位、预计穿过的主要煤岩层和标志层，煤与瓦斯突出矿井要叙述预计揭煤位置；叙述巷道预计揭露的断层（位置、产状、性质、破碎带、含水性等）、陷落柱（位置、胶结情况、含水性等）、褶曲（位置、伴生节理、倾角变化等）等情况；分析构造、软煤岩层对顶帮管理、支护、煤与瓦斯突出等安全生产方面的影响情况。

3、水文地质情况叙述对巷道施工有影响的含水层的位置（揭露位置）、间距、厚度、富水性；老空区的位置、间距、积水量、积水高度、水位、与采空区贯通位置等；带压区域叙述巷道标高、奥灰水位、承压大小、隔水层厚度、突水系数等，对构造导水情况进行类比分析；盖山厚度较薄时叙述风氧化带深度、地表水可能影响情况等；预计巷道施工过程中的涌水形式、正常和最大涌水量，分析对安全生产的影响情况。

4、其他隐蔽致灾因素情况叙述巷道穿过主要层位的物理力学性质；预计巷道揭煤前后瓦斯地质情况，瓦斯及高瓦斯矿井叙述瓦斯涌出量、自燃情况及爆炸性指数，煤与瓦斯突出矿井另外要预计瓦斯压力等防突指标参数；叙述周边老空区压力、采掘动压对工程施工的影响情况；分析工程穿过（相邻）的煤田孔、水文孔、井下瓦斯抽采孔时导水、导气对安全生产的影响情况等。

5、避水灾路线6、措施及建议针对2—4项中对安全生产有影响的因素提出顶板管理、排水、涌水观测、防治水隐患排查、超前探测、探放水、过交叉巷道等方面的防范措施和建议。

三、图纸部分要求1、开拓地质说明书附图包括：预想地质平面图、预想地质剖面图、综合柱状图；2、预想地质平面图和剖面图比例尺相同，设计巷道两侧50-100米范围内采掘工程平面图的内容均需填绘完整、准确；3、预想地质剖面图每隔100米左右加绘巷道顶底板岩性小柱状，每隔10或20米加强绘巷道里程位置，巷道内充填穿过的主要层位及标志层；一组开拓、准备巷道不在同一层位时，所有巷道均需绘制预想地质剖面图；一组巷道基本在同一层位（标高）时，绘制先施工巷道（或中间巷道）的预想地质剖面图；4、局部巷道地质条件复杂时，要绘制1：200局部预想地质剖面图；5、综合柱状图（1：200或1：500）范围包括巷道揭露层位及其以上4倍巷高、以下2倍巷高，要标注层厚和主要岩性物征；6、立井开拓地质说明书以预想地质柱状图（1：200或1：500）为主；7、开拓巷道设计中相关的联络巷、溜煤眼、通风立眼等附助工程的地质水文情况均要纳入主要巷道的开拓地质说明书，均需编制联络巷预想地质平、剖面图，立眼预想地质柱状图；8、工作面盖山薄、受地表水和风氧化带影响时，要绘制井上下对照图（1：2000或1：5000）；9、各种图纸的内容、符号、注记等要求与《煤矿地质测量图例》及其补充规定等规范一致。

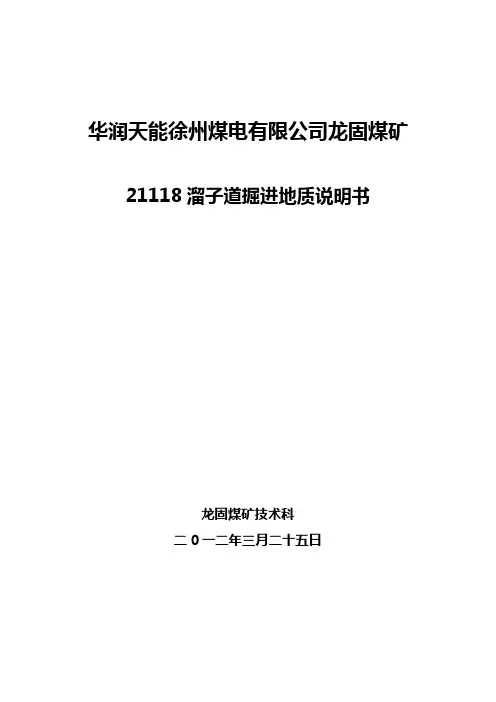

华润天能徐州煤电有限公司龙固煤矿21118溜子道掘进地质说明书龙固煤矿技术科二0一二年三月二十五日审批程序编制：王佳审核：技术科：总工程师：21118溜子道掘进地质说明书一、巷道名称：21118溜子道二、巷道用途：回风、运煤、行人三、概况21118溜子道开窝于东一皮带巷向前延伸58m退后5m为开窝中，设计方位N222°，跟21煤层顶板施工，总工程量为472m。

周边情况分别为：掘进前方为Fe6断层及尚未开采区域；右方为F6断层及尚未开采区域；左方为尚未开采区域；后方为东一轨道巷、皮带巷和21115采空区，上方为21煤轨道和皮带运输巷及C煤轨道上山和皮带上山。

21118溜子道地表及附近为季节性农田及零散分布的民房，由于21煤层赋存较深，掘进对其无影响。

四、煤层及顶底板情况（由新地层至老地层）石灰岩（四）：灰色，厚6.6m，质较纯、致密、坚硬，隐晶质结构具缝合线构造，含较多莛科化石、珊瑚化石，含燧石结核底部含黄铁矿结核。

粉细砂岩互层：厚1.70m，灰色粉砂岩夹灰白色细砂质薄层。

粉砂岩：深灰色，厚3.26m，细粉砂结构，贝壳状断口。

石灰岩（无）：浅灰色，厚0.28m，质不纯，含泥质，隐晶质结构。

粉砂岩：深灰色，厚1.43m，含细砂及粘土矿物鲕粒，性脆，参差状断口，含较多分散的黄铁矿晶粒及植物根部化石。

泥岩：浅灰色，厚1.77m，质不纯，含砂质，鲕状结构，较硬。

煤线：厚0.2m，局部出现，有时分为两层。

亮煤为主，暗煤次之。

粉砂岩：深灰色，厚6.45m，细粉砂结构，水平层理，上部含较多黄铁矿晶粒，呈细条带状分布，夹细砂岩、泥岩、菱铁质薄层。

石灰岩（五）：灰色，厚2.4m，质不纯，隐晶质结构，较硬。

煤14：黑色，厚0.2m，亮煤为主，暗煤次之。

泥岩：浅灰色，厚0.6m，质不纯，含绿色矿物，鲕状结构。

粉砂岩：深灰色，厚1.37m，细粉砂结构，含植物叶茎化石碎片。

细砂岩：绿灰色，厚0.53m，夹菱铁质及暗色矿物条带，泥质胶结。

第三章巷道布置及支护说明第一节巷道布置二采区六煤+897m中部车场南翼绕道设计长度172.54m（可调），二采区六煤+897m中部车场南翼绕道在+897m中部车场一号交叉点处开口，与Ⅱ020604运输顺槽贯通，开口位置坐标为：X=4209286.798、Y=36380576.411、Z=+902.814(底板)。

开口时，由地测科放好施工中腰线，严格按中、腰线掘进。

1、开口掘进为平巷段，以3‰上坡掘进60.89m；2、再以16°上坡掘进29.03m3、最后以3‰上坡掘进82.62m后与Ⅱ020604运输顺槽附：二采区六煤+897m中部车场平、剖面图（1: 500）。

第二节矿压观测该巷道为锚网喷+锚索联合支护，岩巷掘进，根据《煤矿安全规程》规定，该巷需要进行顶板安全检查及锚杆和锚索载荷监测，具体观测内容、目的及方法见锚杆拉力检测每班必须抽查，由每班验收员负责检测、记录。

技术员对锚杆检测结果进行监督和分析并存档。

第三节开口设计开口处支护设计:因二采区六煤+897m中部车场南翼绕道在+897中部车场一号交叉点处开口，巷道内有原支护完善。

待掘进5m完成前必须对开口处进行加强支护。

14#槽钢桁架长2500mm，锚索规格φ21.98x8300mm。

加强支护处锚索上双锁具。

附：加强支护图第四节支护设计一、巷道断面设计1-1断面设计为半圆拱形，掘进宽度为4240mm，掘进高度为3620mm，掘进断面面积为13.57m2；净宽为4000mm，净高为3300mm，净断面面积为11.48m2。

喷浆厚度120mm，地坪厚度200mm。

二、永久支护设计1、1-1断面均采用锚网喷+锚索支护，喷射混凝土厚度为120mm，砼标号C20。

巷道全断面挂φ6.5mm的钢筋网，网孔尺寸为150mm×150mm；拱、帮部锚杆均为φ20×2400mm的左旋螺纹钢筋树脂锚杆，锚杆间排距为800mm×1000mm，三花眼布置；拱、帮部每根锚杆均充填药卷2节φ23mm×700mm树脂药卷；托板为铁制，规格为长×宽×厚为150mm×150mm×10mm。
