巷道揭煤地质说明书

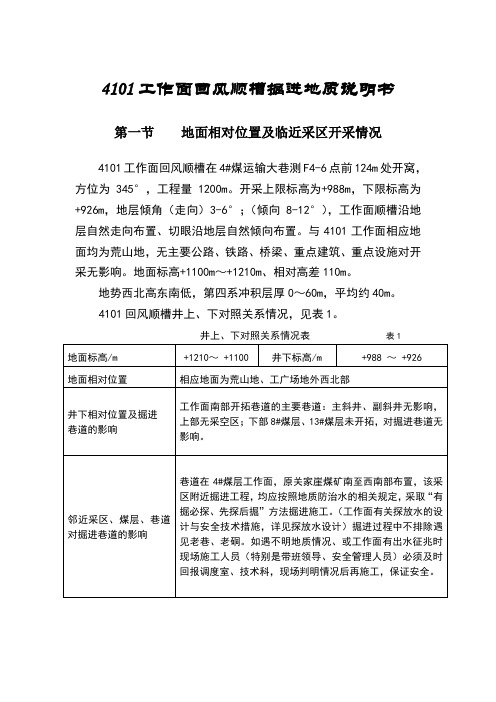

4101工作面回风顺槽掘进地质说明书第一节地面相对位置及临近采区开采情况4101工作面回风顺槽在4#煤运输大巷测F4-6点前124m处开窝，方位为345°，工程量1200m。

开采上限标高为+988m，下限标高为+926m，地层倾角（走向）3-6°；（倾向8-12°），工作面顺槽沿地层自然走向布置、切眼沿地层自然倾向布置。

与4101工作面相应地面均为荒山地，无主要公路、铁路、桥梁、重点建筑、重点设施对开采无影响。

地面标高+1100m～+1210m、相对高差110m。

地势西北高东南低，第四系冲积层厚0～60m，平均约40m。

4101回风顺槽井上、下对照关系情况，见表1。

井上、下对照关系情况表表1第二节煤(岩)层赋存特征该工作面开采煤层为太原组4#煤层，煤层厚度— m，平均，煤层厚度变化不大，煤层倾角8-12°，煤的密度3/t，硬度2-3，煤种块状焦煤，工作面煤层赋存较稳定，煤层结构简单。

下距13#煤层约 m。

13#煤层厚度（根据关家崖煤矿揭露的13#煤层赋存特征）。

详见表2：煤层特征情况表；表3：煤层顶底板情况表；表2煤层顶底板情况表表3第三节地质构造一、地质构造通过相邻矿井（关家崖煤矿、刘家梁煤矿）巷道实际揭露情况，4101工作面东部有两条大的断层，可能延伸到东坡井矿区以内，影响东坡井的采区、工作面的总体布置，无大的断裂构造，但不排除小断层出现，也可能会出现陷落柱。

二、总体分析：东坡井井田地质较为简单第四节水文地质情况含水层主要为太原组K2灰岩，灰岩及泥岩中所夹的砂岩透镜体，因井田内部及邻近井田均未发现施工有水文孔，该矿原有一眼奥灰水水井（K5）井深度280. 21m含水层顶板埋深由于开采时间太长和其它不明原因，该井已经不出水。

东坡井又重新打了一眼饮用水水源井，井深度(在主斜井东南方向140m处)。

该井井水供矿井职工生活、饮用水及矿井防尘使用。

太原组各含水层富水程度较弱。

矿山井下回采工作面地质说明书第一章概况该工作面为一水平4煤层主井左翼首采工作面。

地面标高1567—1720m低中山喀斯特地貌。

工作面沿走向布置，底板标高1505—1538m之间上距四煤风氧化带约40m，下部为4煤未掘工作面，北邻四煤风井，走向长210m，切眼90m。

第二章煤层结构及顶底板岩性该工作面4煤厚度1.5—1.8m,平均厚度1.75m,其结构为顶煤0.8—1.1m，中部夹矸0.2—0.35m，底煤0.25—0.4m，煤层稳定程度100%，结构简单，可采系数100%。

煤质特征：半亮型，特低硫低灰无烟煤。

顶板岩性：浅灰色钙质胶结，水平层理的细砂岩，厚度3.9m，整体性强，硬度大，无伪顶板。

底板岩性：伪底板为0.2—0.4m灰黑色粉砂质泥岩，直接底板为深灰色泥质粉砂岩，厚4.8m。

第三章地质构造该工作面呈单斜构造，起伏变化小，高差为25m，煤层自然倾角150—180。

上顺槽揭露两条断层，落差分别为1.0m、0.3m，对工作面回采没有影响。

第四章水文地质条件4煤层位于龙潭组中上部，上距长兴组灰岩的层间距为38.5m，均有弱隔水层隔开。

现工作面下顺槽有三处顶板淋水，涌水量2.0—2.5m3/h，回采过程由于采动冒落裂隙可能导通上部长兴组灰岩岩溶裂隙水，受地表水的影响，预测工作面回采过程正常涌水量10—15m3/h，最大涌水量30m3/h。

第五章瓦斯、煤尘、煤质4煤为高瓦斯煤层，该面无瓦斯异常区域，无爆炸性，不易自然，为低中灰、低硫。

Mad% Ad% Vdat% Std Qb.daf1.90 18.06 6.61 0.83 35.460第六章储量走向（m）倾向（m）可采面积（m2）容重平均厚度（m）210 90 10800 1.51 1.4地质储量回采率可采储量22831T 95% 21689.0T第七章建议该面为矿井的4煤首采工作面，对地质及水文地质资料掌握不是很全面，不确定因素相对较多，建议区队回采期间应准备相应的排水设施，以备工作面回采过程老空涌水时采取应急措施。

揭煤地质说明书模版 世道名柯 -fSOic 南黄岩煤层 名祢 1J-2 JS 13-1 < 12煤 术屮名® -7B01I1 岡乩恳控«程度南S 采$ 采!^財呈 控打:"里度 附近设疔揣霞13 1煤辰或12煌层的社道.任"ih 道宦辿过捏中"' 实疗边撥边掘. 煤层及貝花忒扳若件煤层情况 1^段地质 特征137煤曉 LAI 煤层 13-2 煤层 0.6111 13-1煤层L 引］ 12煤展0.帥 九一^菠单 绘复简馄层倾咼宦昵，约10- -25-.】3-1煤层:赋存趙宦，一眼含 2〜3层冕质渥岩、泯岩夹肝，受斯恨和且滑构芝的彬咆煤丘限度变 化*空大f 烷展碼度较小，松S 站酢，13-1煤和12煤IKff 稳运t 13-2 煤层賦存较稳定. i 亥菩道将先后穿过1A2反凤13-】煤眉及12■煤氐13P 煤民吁山见 底板 为艺tnP 的砂顷泥n ・尬版为2冷血厚的细砂岩：13-1燎层旦4.帥，底皈为站厚的 砂质泥若，顶扳为N 阳的中砂岩；12煤层厚0 9m ・毘层顷板为3.忻的泥岩.底 fe 为3. 05t 的淀岩. 巷mft 先厉掲露砂质泥岩、［尼S 、细砂岩.13 2煤层、砂质泥岩、细砂岩、 13-1 眇啧泥S 、泥岩r L2煤耳、泥岩、中秒岩= 砂泥岩匸灰色，钙逅底胶第」层理较发育”與隙发育，口约王毗， 渥岩：供空深妮色，怩问胶结］轮燧碎•厚约1.毗 细砂祥：圾黄帝坚砌，细粒結构’钙诉匝片^^结， 13-2 M ：罢色，层狀t ；J 造，沥青光津，以谡泥为匚 砂處泥岩：屍與餐，起眉舲姑、性脆站碎.岸约孔 细砂S ：花口包 找密嗟锻 刖粒汕构*钙避质喷結. 13-1 黒色.半亮^半昭型.细小碎块，层状t^j£, 尺歼较左育’厚约：LXm 含1P 层夬斤，厚约0, 6in 层理较耘育"2. RSm 鲁旷3层先t ］,厚约4.詆. 砂质泥岩：灰色至深吸色.記帧胶结-较瞰碎，厚约血 汎岩；昵色至;果灰色泥匝胶结，R 破瞬，厅约3,1c 12 S=黑ft,呈透明狀，距度te ，厚约0. 9nic 富杆；纵色至遥抿他泥販舲结，蛾砖碎,厚约3, Is 中砂岩；尿「I 例，賀密廉砸"细粒綃制*钙泥质中疋乱 层理技发TT 厚约2.5n-本区啟R 前尚耒进ff 瓦斯区域划弁.因掏煤区肉位于地质构造异常fiS 肘瓦 斯賦疗造成较大的影响.1.柱道将狷露多层砂S, 局那小枸造ss 社"社谊艺有顶板淋水和底板浦 水现象，巷道®工时应盘吋施工水陶并配备相应的井水设备＜ 人托逍将穿过泥岩、花氐泥轩、砂质泥岩.】3-2煤层、13-1 层.12煤层及 溥煤线尊地层・岩世较械评*坍S 粧片帮冷茸顶规象，理逍划进过桎中应根据地® 层伉变化’合却调幣酋道支护冇式，保ill ：茜道&全碾丄. 3. 崔谄将第过13-3. 13 1 S 13煤层，中应抑强地质观测，巷道旌 工臣煤层底扳法距Kta 前应及时驰工前採钻孔，接明煤层准确位冒、檢工测压、抽 排钻孔H 采取相应的空金技术惜施确证巷道安金揭开煤尿 4. 巷道将光店揭霧FD 和正断层和FDF 丘正断®,巷道屜工距FD 花正断层2血1前应及时施工前探钻孔，探明断氏和煤展准确位臥曼断尺影I 內，小构造裂隙发育, 在过肝层吋做好皿板和ffi®的超前i 护并采取加强i 护的抬施.3、巷道揭137煤层处可能在FDVe 正断层附近.构造应力集中，岩层阪碎・ 瓦斯压力比较人，需采取切实的傑障描施后方可福煤・ 瓦斯地«槪况问题及建议。

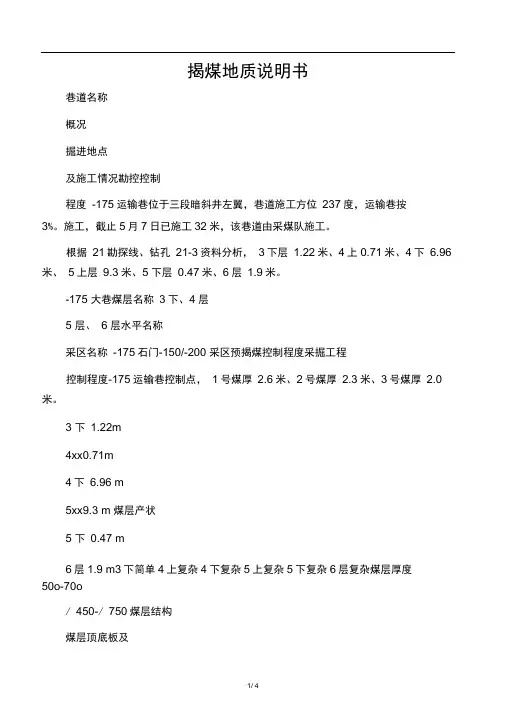

揭煤地质说明书巷道名称概况掘进地点及施工情况勘控控制程度-175运输巷位于三段暗斜井左翼，巷道施工方位237度，运输巷按3%。

施工，截止5月7日已施工32米，该巷道由采煤队施工。

根据21勘探线、钻孔21-3资料分析，3下层1.22米、4上0.71米、4下6.96米、5上层9.3米、5 下层0.47米、6层1.9米。

-175 大巷煤层名称3下、4 层5 层、6 层水平名称采区名称-175石门-150/-200 采区预揭煤控制程度采掘工程控制程度-175运输巷控制点，1号煤厚2.6米、2号煤厚2.3米、3号煤厚2.0 米。

3 下1.22m4xx0.71m4下6.96 m5xx9.3 m 煤层产状5 下0.47 m6层1.9 m3下简单4上复杂4下复杂5上复杂5下复杂6层复杂煤层厚度50o-70o/ 450-/ 750煤层结构煤层顶底板及岩性煤层顶底板情况伪顶为黑灰色炭质细纱岩含有植物碎片厚度0.3-0.5米左右,煤层直接顶为沥青色、块状泥岩，青灰色矽质胶结的砂岩。

煤层底板为灰色砂岩、粉砂岩、泥岩。

煤层倾角较陡，/ 450-/ 750,该区段无3下、4上、4下层煤，5上层煤较稳定，全区可采。

由1-4层夹石组成，夹石最大厚度5.51米,最小厚度0.1米,平均0.78米,夹石为灰色细砂岩,黑色炭质页岩。

5 下层煤、6 层煤不稳定。

煤层情况掘进区段地质特征地质构造情况瓦斯地质概况该区从整体看煤岩层呈单斜构造产出,其走向为北东70 度左右,向南东倾斜,倾角最大85度,最小45度,平均55度。

该区煤岩层呈单斜构造产出,无断层构造。

该区地质构造简单,无断层构造,揭煤区瓦斯赋存较小。

1、巷道将穿过炭质细砂岩、页岩、块状泥岩,岩性较破碎,易发生片帮冒顶现象,巷道掘进过程中应根据地质层位的变化,加强顶板管理,保证巷道安全生产。

2、、巷道穿过煤层时,应加强地质观测,巷道距煤层法线距离20 米时停止施工,施工探放钻孔,探清煤层准确位置,施工卸压、抽采钻孔应采取相应安全技术措施,确保巷道安全揭开煤层。

xx矿业集团xx矿-780m南翼岩石轨道大巷揭煤地质说明书编制单位：地质测量科编制：审核：科长：地质副总：总工程师：编制日期：二○○九年三月十日巷道名称-780mxx石轨道大巷煤层名称13-2煤13-1煤12煤水平名称采区名称-780m南翼采区概况掘进区段范围及施工情况邻近采掘情况勘探控制程度-780m南翼岩石轨道大巷位于南翼采区与中央采区之间，巷道施工方位178°，揭煤区段按仰角3‰上山施工，设计巷道全长4200m，底板设计标高为-779.3m～-796.0m。

截至3月6日，已施工至测点S76 +27m处，该巷道由309队施工。

本巷道与-780m南翼主胶带机大巷相隔40m，目前，本巷道掘进超前-780m 南翼主胶带机大巷200m左右。

根据钻孔资料分析，13-1煤层厚度约4.5m,12煤厚约0.9m，岩层倾角较陡，约10°～25°，13-1煤层、12煤层赋存稳定。

巷道附近十三12和79钻孔控制可靠，十三12钻孔未见13-2煤层，可能由于断层断失，79钻孔见0.6m厚的13-2煤层。

十三12钻孔距揭煤点平面距离约75m，79钻孔距揭煤点平面距离约127m。

附近没有揭露13-1煤层或12煤层的巷道，在巷道掘进过程中，实行边探边掘。

13-2煤层0.6m13-2煤层复杂煤层70°～90°煤层13-1煤层4.5m13-1煤层复杂产状∠10～25°结构12煤层0.9m12煤层简单煤层倾角较陡，约10°～25°，13-1煤层赋存稳定，一般含2～3层炭质泥岩、泥岩夹矸，受断层和层滑构造的影响煤层厚度变化较大，煤层硬度较小，松散易碎，13-1煤和12煤赋存稳定，13-2煤层赋存较稳定。

预揭煤层控制程度采掘工程控制程度煤层厚度煤层及其顶底板岩性煤层情况掘进区段特征该巷道将先后穿过13-2煤层、13-1煤层及12煤层。

13-2煤层厚0.6m，底板为2m厚的砂质泥岩，顶板为2.8m厚的细砂岩；13-1煤层厚4.5m，底板为3m厚的砂质泥岩，顶板为2.85的中砂岩；12煤层厚0.9m，煤层顶板为3.1m的泥岩，底板为3.05m的泥岩。

煤矿揭煤地质说明书一、背景介绍二、煤矿地质揭露的目的揭露煤矿地质的目的是为煤炭资源的开发开采提供科学依据和合理规划。

主要包括以下几个方面：1.明确煤炭资源所在的地层和矿层的位置和分布；2.了解煤炭资源的储量、质量和品位；3.评估矿层开采的难易程度和可行性；4.预测煤炭开采过程中可能遇到的问题，如瓦斯、水害等；5.为煤炭的选矿和利用提供参考。

三、揭露地质的方法和步骤揭露煤矿地质主要依靠野外地质调查、钻探和实验室分析等方法。

1.野外地质调查野外地质调查是揭露煤矿地质的基础工作，主要目的是收集地质、地貌、水文、气象等基本资料，并进行样品采集和调查。

野外地质调查应包括的内容有：地质构造、地层岩性、矿层厚度和分布、煤炭质量和品位等。

2.钻探工作钻探是揭露煤矿地质的重要手段之一，主要通过井下钻孔和井外钻孔进行。

井下钻孔主要用于获取煤层内部的地质信息，如煤层的厚度、倾角、煤层序列和煤的品位等；井外钻孔主要用于获取煤层下伏地层的地质信息，如煤层的底板、顶板、伴生层和层间岩性等。

3.实验室分析实验室分析是揭露煤矿地质的重要手段之一，主要通过对采集的煤样进行物理化学分析，如根据采集的煤样进行煤的品位测定、煤的硫含量、灰分含量和挥发分含量等。

四、揭露地质的内容和要点煤矿揭露地质的内容应包括以下几个要点：1.地层分析通过对地层的研究，明确煤层的厚度、煤层倾角、煤层的分布范围和煤层的序列。

2.地质构造分析对煤矿区域的构造进行分析，包括断裂、褶皱的走向和倾角等。

3.煤的品位分析对采集的煤样进行全面的物理化学分析，测定煤的品位、灰分含量、挥发分含量等指标。

4.瓦斯和水害的预测对煤矿开采过程中可能遇到的问题进行预测，如瓦斯的涌出、煤层开采引起的地表下陷和水害等。

五、煤矿揭露地质的应用1.煤炭开采规划揭露煤矿地质提供了煤炭开采的科学依据，为煤矿的规划提供参考，包括矿井的布局、矿层开采顺序和采煤方法的选择等。

2.矿井设计揭露煤矿地质对矿井的设计起到了重要的指导作用，包括矿井的开拓方向和巷道的布置等。

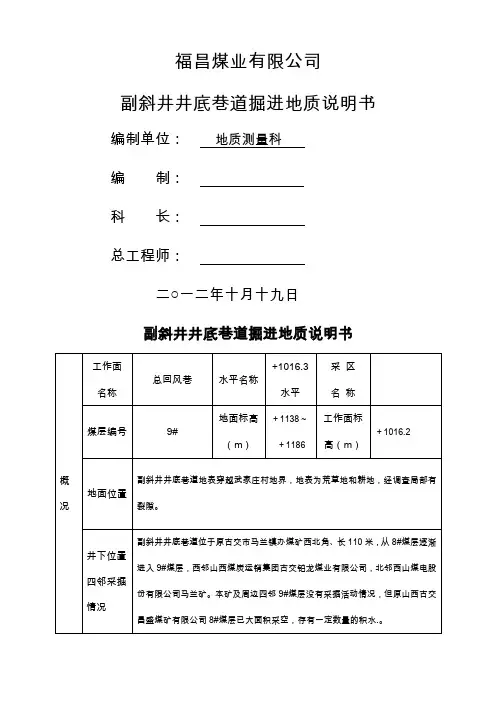

福昌煤业有限公司副斜井井底巷道掘进地质说明书编制单位：地质测量科编制：科长：总工程师：二○一二年十月十九日副斜井井底巷道掘进地质说明书概况工作面名称总回风巷水平名称+1016.3水平采区名称煤层编号9#地面标高（m）＋1138～＋1186工作面标高（m）＋1016.2地面位置副斜井井底巷道地表穿越武家庄村地界，地表为荒草地和耕地，经调查局部有裂隙。

井下位置四邻采掘情况副斜井井底巷道位于原古交市马兰镇办煤矿西北角、长110米，从8#煤层逐渐进入9#煤层，西邻山西煤炭运销集团古交铂龙煤业有限公司，北邻西山煤电股份有限公司马兰矿。

本矿及周边四邻9#煤层没有采掘活动情况，但原山西古交昌盛煤矿有限公司8#煤层已大面积采空，存有一定数量的积水.。

设计全长长（m）180掘进断面宽(m）5.4断面面积（m2）22.68掘进断面高(m)4.2煤层情况9#煤厚（m）1.22-1.93煤层倾角(°)6～8 煤层结构简单-较简单，含0～2层夹石。

1.59位于太原组下部，上距8号煤层10.72～18.03m，平均14.69m，煤层厚度1.22～1.93m，平均1.59m煤层结构，与总回风巷最近的551号钻孔显示煤层厚度为1.35米，为全井田稳定可采煤层。

距10号煤层平均层间距1.9米，10煤层平均厚度0.77米。

煤层顶底板情况顶底板名称岩石名称厚度（m）岩性特征（邻近M551号钻孔）直接顶粉砂岩9.53m顶板为粉砂岩、深灰色，时变为砂质泥岩，局部为细砂岩，中部夹薄层粘土泥岩。

直接顶细砂岩 1.19深灰色、水平层理清晰，富含根化石及化石碎片，顶部有0.15米泥岩。

直接底砂质泥岩 1.32 灰黑色真接底细砂岩 1.32底板为细粒砂岩，夹极薄的粉砂岩，水平层理明显，底部近煤处有0.1米炭质泥岩。

水文地质情况副斜井井底巷道掘进工作面西邻山西煤炭运销集团古交铂龙煤业有限公司，北邻西山煤电股份有限公司马兰矿。

本矿及周边四邻9#煤层没有采掘活动情况。

水文地质情况含水层四灰：根据九采区相邻8500采区8502工作面以及8501掘进过程中揭露资料，四灰厚3.80～6.60m，平均4.70m。

为8煤层直接顶板，上部含大量泥质，下部质较纯，致密坚硬，多含燧石，垂向裂隙和顺层裂隙均较发育，偶见洞穴，常为方解石所充填。

五灰：据8500采区8502工作面钻孔揭露资料来看，五灰厚2.80～9.60m，平均厚6.30m。

质纯、致密坚硬，裂隙发育，下距奥灰平均5.60m。

经实测五灰最高水位为：-234.5m(8502-奥55)，五灰最低水位为：-297.5m（8502-奥2）。

奥灰：巨厚层状，厚度800m左右，奥陶系灰岩在盆地周围山区有广泛出露，直接接受大气降水的补给，目前实测最高奥灰水位：+26.4m（8502-奥34），比五灰最高水位高出260.9m，说明本区域内五、奥灰两含水层基本不存在水力联系。

隔水层据钻孔揭露资料，工程下距五灰的两极距离为：63.1～79.5m，平均厚度67.6m。

其隔水层的岩性主要为粉砂岩、泥灰岩、石灰岩、煤、粘土岩、中砂岩；巷道工程下距奥灰两极距离为：74m～91.4m，平均84.2m。

其隔水层的岩性除上述外还有：砂质粘土岩、G层铝土。

安全隔水层厚度根据公式: t=L( － rL)/4Kp ；Ts=P/M式中： t---- 安全隔水层厚度(m)；L----采掘工作面底板最大宽度（m）,L=4m ;r-----隔水层岩石的容重（ Mpa）,r=0.025MpaKp---隔水层岩石的抗张强度(MPa),Kp=0.1MPa；H----隔水层底板承受的水头压力(MPa) ；P------隔水层底板承受的水压（MPa）；M-----隔水层厚度（m）；H五＝（463.5+35.7-234.5）/100＝2.65MPaH奥＝（463.5+49.7+26.4）/100＝5.40MPa经计算得出：t五=()1.0*44*025.065.2*1.0*84*025.0422-+=13.6m t奥=()1.0*44*025.040.5*1.0*84*025.0422-+=19.8m得出五灰安全隔水层的厚度为13.6m，远远小于35.7m；奥灰安全隔水层的厚度为19.8m，小于49.7m。

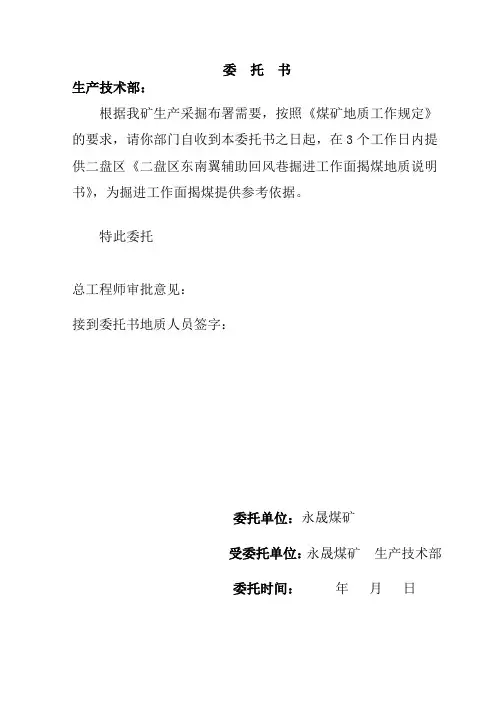

委托书
生产技术部：
根据我矿生产采掘布署需要，按照《煤矿地质工作规定》的要求，请你部门自收到本委托书之日起，在3个工作日内提供二盘区《二盘区东南翼辅助回风巷掘进工作面揭煤地质说明书》，为掘进工作面揭煤提供参考依据。

特此委托
总工程师审批意见：
接到委托书地质人员签字：
委托单位：永晟煤矿
受委托单位：永晟煤矿生产技术部
委托时间：年月日
地质说明书签收单
矿属各施工队：
生产技术部根据我矿生产采掘布署需要，按照《煤矿地质工作规定》的要求，已编制完成二盘区《二盘区东南翼辅助回风巷掘进工作面揭煤地质说明书》，为掘进工作面揭煤提供参考依据，现将该地质说明书送达。

特此委托
总工程师审批意见：
年月日发送地质说明书人员签字：年月日通防部接收人员签字：年月日掘进队接收人员签字：年月日
委托单位：永晟煤矿
受委托单位：永晟煤矿生产技术部
提交时间：年月日
金沙县化觉乡永晟煤矿
二盘区东南翼辅助回风巷揭煤地质说明书
编制单位：生产技术部
编制：
地测副总：
技术副总：
通防副总：
总工程师：
编制日期：二○二○年六月二十七日
二盘区东南翼辅助回风巷揭煤地质说明书。

主斜井巷道地质说明一、井田构造本井田构造形态总体为一组褶皱，轴向近SN，倾角1～12°，平均6°；井田内有一条断层；未发现陷落柱和岩浆岩侵入。

井田内有两条褶曲和一条断层，分别为L1向斜和L2背斜，F1断层。

L1向斜，北起井田北边界，途经化壁村，从井田中部南北向通过，南至井田南边界，呈不规则“S”型，长约7.3km，轴向近SN，两翼产状1～10°左右。

轴呈波浪形，在北部倾向近北，在南村一带和南部呈突起形状。

L2背斜，北起井田东边界的----村，途经----村东，南至---村北400m，呈宽阔的“C”型，长约4.1km，北部轴向约35°，南部轴向约30°，东翼产状7°左右，西翼产状4°左右。

轴在北部倾向为NE，在南部倾向为SE，总体呈突起形状。

F1断层，位于---村东南和西韩村西北，在井田范围内沿伸长度约1080m，为逆断层，断层倾向近E，倾角约30°，断距约为15m，S04号钻孔揭露断距为14.85m。

据2008年山西省国土资源厅《山西省煤炭资源图集》晋城国家规划矿区高平东区煤炭资源及其勘查开发部分，此断层走向近南北向。

二、巷道开拓地质说明主斜井(新开凿)：井口坐标 x=3962119.089, y=19688031.252, Z=1038.434。

井筒净宽4.50m，半圆拱断面，方位角 354°，倾角16°，斜长578m落底于15号煤层底板，混凝土砌碹/锚网喷，净断面积为15.10m2。

根据工业生产区地形图及主斜井井筒检查孔勘探报告资料，主斜井开拓巷道地面高程为1035m～1043m（井口至井筒检查孔15#煤层见煤点地段），井筒检查孔9#煤层底板高程为980.49m，15#煤层底板高程为942.56m。

主斜井巷道开拓实际地质情况如下：主井口0m～7m上部1.5米为黄土，下部3米为灰岩。

7m～16m上部2.5米为黄土，下部6米为灰岩。

煤矿揭煤地质说明书
本项目位于某某省某某市某某县，为某某煤矿的揭煤工作现场。

一、地质环境
该项目工作现场位于某某省某某市某某县西部，地理坐标：东经
N°16°30'，北纬E°27°90'。

现场地形平坦，周边主要为丘陵和小高坡，山势较低。

附近空气清新，水质清澈。

二、地质构造
揭煤现场的地质构造主要是深部古构造，地层为基性砂岩和火成岩，表层较厚，火成岩层较薄，深部主要为褶曲砂岩岩层，有助于煤层发育，深部古构造也有助于煤层发育。

三、煤层特征
该煤层位于厚度约20m，倾角约15°的褶曲砂岩火成岩系中，煤层性质中等，属柴火层，煤层均匀，有较明显的煤结构，但富含碳水化合物矿物质，煤层坚硬，属中熟煤，其中有一定量的石灰石钙质，表层杂质较少但有少量的泥砂。

四、开采方式
本项目采用的是爆破方式开采，爆破方式有效而快捷，可有效降低采煤成本。

采煤顺序按护壁长度排列，预计每天采煤量可达1700吨，共计可采煤6000吨。

五、护壁措施
煤层倾角较大，深部构造复杂，为了防止护壁倒塌，应采用机械支护护壁方式，应采用混凝土支架、底拉梁。

3472探测资源巷Ⅰ号掘进工作面地质说明书目录一、概况 (1)二、煤层 (1)三、煤质 (3)四、煤层顶底板 (3)五、煤层构造 (4)六、煤层瓦斯涌出量 (4)七、水文地质特征 (4)八、资源储量 (6)九、其他开采技术条件 (6)十、问题及建议 (6)附图1、3472探测资源巷Ⅰ号工作面井上下对照图 1︰2000 2﹑3472探测资源巷Ⅰ号工作面采掘工程平面图 1：2000一、概况3472探测资源巷Ⅰ号工作面位于矿区东部一水平一盘区，矿井工业广场以东，拟开采3号煤层，设计长度为433米，标高680m～700m，对应地面标高约820m～850m，地貌为山坡，无河流﹑水库和构筑物影响。

根据规划，3472探测资源巷Ⅰ号工作面长度约433m，巷道断面为梯形，净上宽为2.7m下宽3.3m高2.5m，断面为7.5㎡，3472探测资源巷Ⅰ号工作面俩侧均存在不同程度的旧巷（旧采空区），采空区有一定量的瓦斯和二氧化碳等气体聚集，及采空区有一定量的积水，局部地区还可能存在冒落。

二、煤层依据矿井掘进过程中的实际测量，（间隔100m，布置一个探煤层厚度钻孔），实测煤层厚度为 6.15m，结构简单，但因东西俩侧为原有已掘巷道，在掘进过程中，会出现媒体松散。

煤层厚度测量结果表表1三﹑煤质本工作面未取样进行煤质检查，依据邻近工作面煤质分析结果︰水分（Mad）4.10﹪,灰分（Ad）17.25﹪,挥发分（Vdaf）原煤︰7.71﹪，全硫（St·d）0.32﹪,发热量（Qgr,d）28.50MJ／kg.固定碳（Fc,d）80.43﹪,氢含量（Hdaf﹪）3.11﹪.与地质勘探报告基本一致。

根据国家标准《煤炭质量分级》GB／T15224–2010，本矿井3号煤层为低灰分﹑特低硫分﹑特高发热量之无烟煤WY3.四﹑煤层顶底板1﹑老顶︰为中细粒砂岩，平均厚度5m左右。

2﹑直接顶︰为泥岩和粉砂岩，常有薄层炭质泥岩和泥岩伪顶，平均厚度3m左右。

安林煤矿八采区探煤巷揭煤震动爆破设计说明书及爆破安全技术措施安林煤业公司河南理工大学二○○八年二月二十四日一、揭煤工作面概况安林煤矿地质构造复杂，断层发育，煤层产状及煤厚起伏变化较大，揭煤巷道经边掘边探作业，在揭煤点，煤层走向有变化,近似小向斜轴部位置，探明的煤层倾角在14°—16°之间，为保证有不小于2m的揭煤安全防护岩柱,决定以14°度倾角作导硐。

所揭煤层为二迭系山西组的二1煤,煤层直接顶板厚为15m左右的砂岩、砂质泥岩，山西组由黄色、灰白色、中厚层状砂岩组成，含水较丰富，掘进时水跟迎头需设潜泵排水。

揭煤点标高-388。

7m，因在-260m以上水平采掘过程中，曾发生过多次突出事例，所以揭煤震动爆破前,工作面沿导硐底部方向共施工孔径89mm的排放钻孔25个,顺巷道方向钻孔开孔排距0.65m,垂直巷道方向开孔排距0.9m，排放孔有效作用半径0.7m,排放孔卸压范围前后左右均为7m。

揭煤巷以31°倾角下行至距煤层垂距2m时，平行煤层倾（负14°)作揭煤导硐，揭煤导硐长4.5m，宽3.4m，高2.35m，煤层顶板为砂质泥岩，煤厚预计5m左右。

因是由导硐底部揭开煤层,为保护导硐支架不致在震动爆破时硼塌，两帮各保留0。

4m的岩体不爆破，为使爆破后清碴方便，爆破孔将垂直向下布置，爆破岩柱厚2m，进入煤层1。

3m,需爆破的煤岩体积为30.9m3，其中岩石体职18。

7m3，煤体积12.2m3。

由于揭煤导硐底已施工Φ89mm防突措施孔25个，所以爆破炮眼只好布置在措施孔之间，因措施孔的存在增加了爆破自由面，形成卸压爆破状态，故装药系数可适量减小.二、震动爆破设计原则1、探煤巷揭煤工作面，虽已采取了防突措施，并经措施效果检验，但仍应按突出危险工作面爆破作业。

2、为提高爆破效果，决定采用微差爆破，根据《安全规程》规定，微差爆破在有瓦斯、煤尘爆炸条件下，其总延期时间不得超过130ms的规定,只准采用1-5段毫秒雷管起爆.3、因在防突措施孔之间布置炮眼，而且为爆炸后出碴方便，故掏槽眼、辅助眼、周边眼均垂直向下布置。
