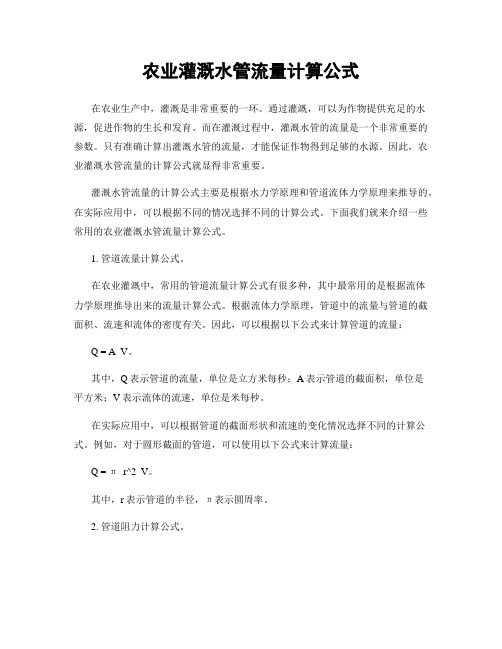

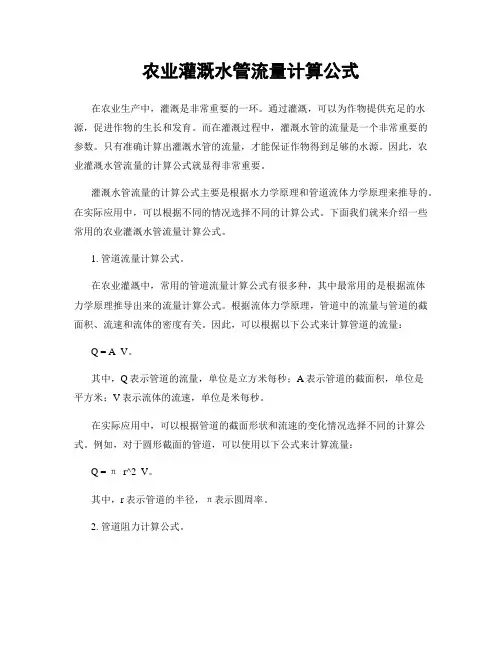

农业灌溉水管流量计算公式在农业生产中,灌溉是非常重要的一环。
通过灌溉,可以为作物提供充足的水源,促进作物的生长和发育。
而在灌溉过程中,灌溉水管的流量是一个非常重要的参数。
只有准确计算出灌溉水管的流量,才能保证作物得到足够的水源。
因此,农业灌溉水管流量的计算公式就显得非常重要。
灌溉水管流量的计算公式主要是根据水力学原理和管道流体力学原理来推导的。
在实际应用中,可以根据不同的情况选择不同的计算公式。
下面我们就来介绍一些常用的农业灌溉水管流量计算公式。
1. 管道流量计算公式。
在农业灌溉中,常用的管道流量计算公式有很多种,其中最常用的是根据流体力学原理推导出来的流量计算公式。
根据流体力学原理,管道中的流量与管道的截面积、流速和流体的密度有关。
因此,可以根据以下公式来计算管道的流量:Q = A V。
其中,Q表示管道的流量,单位是立方米每秒;A表示管道的截面积,单位是平方米;V表示流体的流速,单位是米每秒。
在实际应用中,可以根据管道的截面形状和流速的变化情况选择不同的计算公式。
例如,对于圆形截面的管道,可以使用以下公式来计算流量:Q = π r^2 V。
其中,r表示管道的半径,π表示圆周率。
2. 管道阻力计算公式。
在管道中,流体的流速会受到管道壁面的阻力影响。
因此,在计算管道流量时,还需要考虑管道的阻力。
根据流体力学原理,管道的阻力与管道的长度、管道的粗糙度和流体的流速有关。
因此,可以根据以下公式来计算管道的阻力:Hf = f (L/D) (V^2/2g)。
其中,Hf表示管道的阻力,单位是米;f表示摩擦阻力系数;L表示管道的长度,单位是米;D表示管道的直径,单位是米;V表示流体的流速,单位是米每秒;g表示重力加速度,单位是米每秒的平方。
在实际应用中,可以根据管道的材质和粗糙度选择不同的摩擦阻力系数。
例如,对于光滑的管道内壁,可以选择较小的摩擦阻力系数;而对于粗糙的管道内壁,需要选择较大的摩擦阻力系数。
3. 管道流速计算公式。

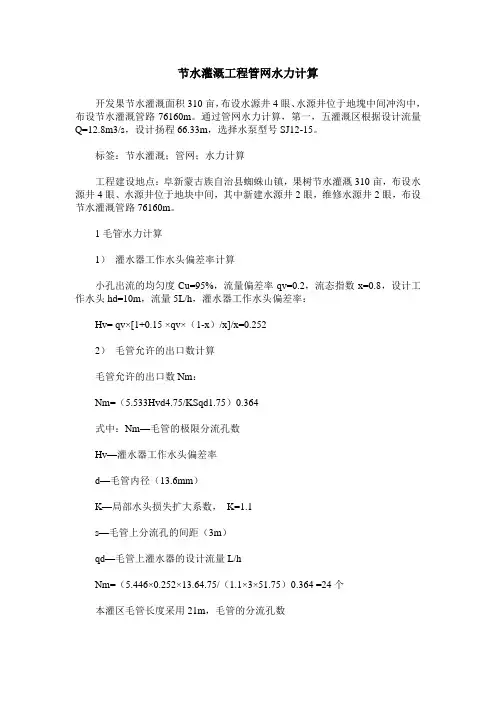

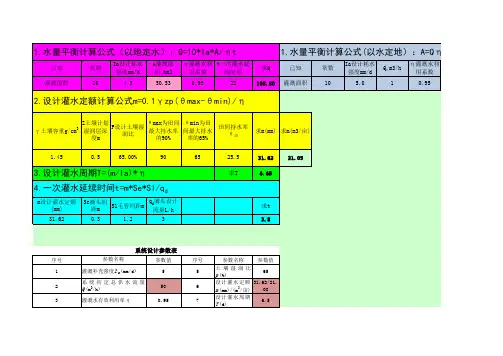

节水灌溉工程管网水力计算开发果节水灌溉面积310亩,布设水源井4眼、水源井位于地塊中间冲沟中,布设节水灌溉管路76160m。
通过管网水力计算,第一,五灌溉区根据设计流量Q=12.8m3/s,设计扬程66.33m,选择水泵型号SJ12-15。
标签:节水灌溉;管网;水力计算工程建设地点:阜新蒙古族自治县蜘蛛山镇,果树节水灌溉310亩,布设水源井4眼、水源井位于地块中间,其中新建水源井2眼,维修水源井2眼,布设节水灌溉管路76160m。
1毛管水力计算1)灌水器工作水头偏差率计算小孔出流的均匀度Cu=95%,流量偏差率qv=0.2,流态指数x=0.8,设计工作水头hd=10m,流量5L/h,灌水器工作水头偏差率:Hv= qv×[1+0.15 ×qv×(1-x)/x]/x=0.2522)毛管允许的出口数计算毛管允许的出口数Nm:Nm=(5.533Hvd4.75/KSqd1.75)0.364式中:Nm—毛管的极限分流孔数Hv—灌水器工作水头偏差率d—毛管内径(13.6mm)K—局部水头损失扩大系数,K=1.1s—毛管上分流孔的间距(3m)qd—毛管上灌水器的设计流量L/hNm=(5.446×0.252×13.64.75/(1.1×3×51.75)0.364 =24个本灌区毛管长度采用21m,毛管的分流孔数N=21/3+1=8<Nm=24个。
3)毛管允许的最大长度Lm=NmS+SO式中:Lm—毛管允许的最大长度So—毛管进口至第一个分流孔的间距So=1.5mS—毛管上分流孔的间距Lm=24×3+1.5=73.5mL2=21m<Lm=73.5m4)毛管的设计进口水头按下式计算ho=hd+kh′fh′f=fsqmd/db×[(N+0.48)m+1/(m+1)-Nm(1-So/S)]式中:k—扩大系数ho—设计毛管进口水头hd—灌水器设计水头h′f—毛管沿程水头损头f、m、b—水头损失计算涵数、指数别按0.6、1.7、4.7取值N—分流口总数ho= hd+kh′f=10+1.2×0.02=10.03m2分支管的水头损失计算1)沿程损失按下式计算:h′f=iL =iL hf=F h′f=iL式中:h′f—无分流孔管路沿程损失i—每米管路的沿程损失L—分支管长度hf—多孔出流管道沿程损失F—多孔系数i=0.001,F=0.428。

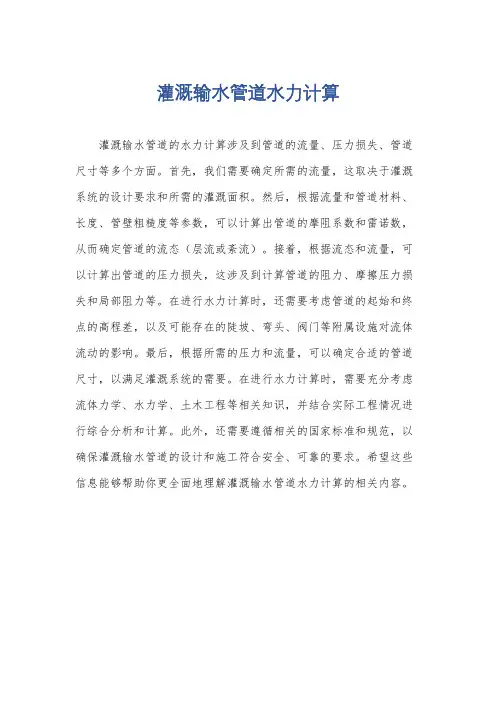

灌溉输水管道水力计算
灌溉输水管道的水力计算涉及到管道的流量、压力损失、管道尺寸等多个方面。
首先,我们需要确定所需的流量,这取决于灌溉系统的设计要求和所需的灌溉面积。
然后,根据流量和管道材料、长度、管壁粗糙度等参数,可以计算出管道的摩阻系数和雷诺数,从而确定管道的流态(层流或紊流)。
接着,根据流态和流量,可以计算出管道的压力损失,这涉及到计算管道的阻力、摩擦压力损失和局部阻力等。
在进行水力计算时,还需要考虑管道的起始和终点的高程差,以及可能存在的陡坡、弯头、阀门等附属设施对流体流动的影响。
最后,根据所需的压力和流量,可以确定合适的管道尺寸,以满足灌溉系统的需要。
在进行水力计算时,需要充分考虑流体力学、水力学、土木工程等相关知识,并结合实际工程情况进行综合分析和计算。
此外,还需要遵循相关的国家标准和规范,以确保灌溉输水管道的设计和施工符合安全、可靠的要求。
希望这些信息能够帮助你更全面地理解灌溉输水管道水力计算的相关内容。

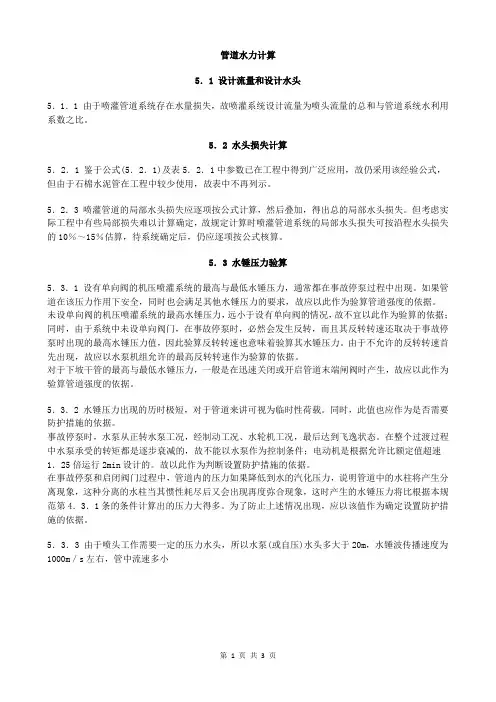

管道水力计算5.1 设计流量和设计水头5.1.1 由于喷灌管道系统存在水量损失,故喷灌系统设计流量为喷头流量的总和与管道系统水利用系数之比。
5.2 水头损失计算5.2.1 鉴于公式(5.2.1)及表5.2.1中参数已在工程中得到广泛应用,故仍采用该经验公式,但由于石棉水泥管在工程中较少使用,故表中不再列示。
5.2.3 喷灌管道的局部水头损失应逐项按公式计算,然后叠加,得出总的局部水头损失。
但考虑实际工程中有些局部损失难以计算确定,故规定计算时喷灌管道系统的局部水头损失可按沿程水头损失的10%~15%估算,待系统确定后,仍应逐项按公式核算。
5.3 水锤压力验算5.3.1 设有单向阀的机压喷灌系统的最高与最低水锤压力,通常都在事故停泵过程中出现。
如果管道在该压力作用下安全,同时也会满足其他水锤压力的要求,故应以此作为验算管道强度的依据。
未设单向阀的机压喷灌系统的最高水锤压力,远小于设有单向阀的情况,故不宜以此作为验算的依据;同时,由于系统中未设单向阀门,在事故停泵时,必然会发生反转,而且其反转转速还取决于事故停泵时出现的最高水锤压力值,因此验算反转转速也意味着验算其水锤压力。
由于不允许的反转转速首先出现,故应以水泵机组允许的最高反转转速作为验算的依据。
对于下坡干管的最高与最低水锤压力,一般是在迅速关闭或开启管道末端闸阀时产生,故应以此作为验算管道强度的依据。
5.3.2 水锤压力出现的历时极短,对于管道来讲可视为临时性荷载。
同时,此值也应作为是否需要防护措施的依据。
事故停泵时,水泵从正转水泵工况,经制动工况、水轮机工况,最后达到飞逸状态。
在整个过渡过程中水泵承受的转矩都是逐步衰减的,故不能以水泵作为控制条件;电动机是根据允许比额定值超速1.25倍运行2min设计的。
故以此作为判断设置防护措施的依据。
在事故停泵和启闭阀门过程中,管道内的压力如果降低到水的汽化压力,说明管道中的水柱将产生分离现象,这种分离的水柱当其惯性耗尽后又会出现再度弥合现象,这时产生的水锤压力将比根据本规范第4.3.1条的条件计算出的压力大得多。

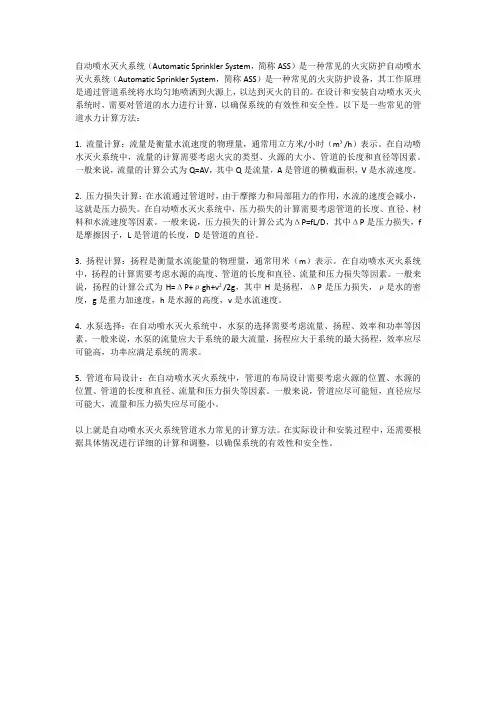

自动喷水灭火系统(Automatic Sprinkler System,简称ASS)是一种常见的火灾防护自动喷水灭火系统(Automatic Sprinkler System,简称ASS)是一种常见的火灾防护设备,其工作原理是通过管道系统将水均匀地喷洒到火源上,以达到灭火的目的。
在设计和安装自动喷水灭火系统时,需要对管道的水力进行计算,以确保系统的有效性和安全性。
以下是一些常见的管道水力计算方法:1. 流量计算:流量是衡量水流速度的物理量,通常用立方米/小时(m³/h)表示。
在自动喷水灭火系统中,流量的计算需要考虑火灾的类型、火源的大小、管道的长度和直径等因素。
一般来说,流量的计算公式为Q=AV,其中Q是流量,A是管道的横截面积,V是水流速度。
2. 压力损失计算:在水流通过管道时,由于摩擦力和局部阻力的作用,水流的速度会减小,这就是压力损失。
在自动喷水灭火系统中,压力损失的计算需要考虑管道的长度、直径、材料和水流速度等因素。
一般来说,压力损失的计算公式为ΔP=fL/D,其中ΔP是压力损失,f 是摩擦因子,L是管道的长度,D是管道的直径。
3. 扬程计算:扬程是衡量水流能量的物理量,通常用米(m)表示。
在自动喷水灭火系统中,扬程的计算需要考虑水源的高度、管道的长度和直径、流量和压力损失等因素。
一般来说,扬程的计算公式为H=ΔP+ρgh+v²/2g,其中H是扬程,ΔP是压力损失,ρ是水的密度,g是重力加速度,h是水源的高度,v是水流速度。
4. 水泵选择:在自动喷水灭火系统中,水泵的选择需要考虑流量、扬程、效率和功率等因素。
一般来说,水泵的流量应大于系统的最大流量,扬程应大于系统的最大扬程,效率应尽可能高,功率应满足系统的需求。
5. 管道布局设计:在自动喷水灭火系统中,管道的布局设计需要考虑火源的位置、水源的位置、管道的长度和直径、流量和压力损失等因素。
一般来说,管道应尽可能短,直径应尽可能大,流量和压力损失应尽可能小。
管道水力计算
5.1 设计流量和设计水头
5. 2 水头损失计算
5.2.4 机压喷灌系统支管以上各级管道的直径,应通过技术经济分析确定。
5.2.5 自压喷灌系统干管输水段的长度和直径,应根据管道材质、流量,地面坡度和喷灌需要的工作压力水头等因素,经技术经济分析确定。
5.2.6 校核设计计算时,管道最小流速不应低于0.3m/s,最大流速不宜超过2.5m/s。
5.3 水锤压力验算
5.3.1 遇下述情况时,应进行水锤压力验算:
1 管道布设有易滞留空气和可能产生水柱分离的凸起部位。
2 阀门开闭时间小于压力波传播的一个往返周期。
3 对于设有单向阀的上坡干管,应验算事故停泵时的水锤压力;未设单向阀时,应验算事故停泵时水泵机组的最高反转转速。
对于下坡干管应验算启闭阀门时的水锤压力。
5.3.2 遇下列情况时,管道应采取相应的水锤防护措施:
1 水锤压力超过管道试验压力。
2 水泵最高反转转速超过额定转速1.25倍。
3 管道水压接近汽化压力。
5.3.3 当关阀历时符合下式时,可不验算关阀水锤压力:。
