01 锻造模具设计概述
定义与特点
定义
锻造模具是用于金属材料成型的工具，通过模具的精确设计和制造，可以实现金属材料的塑性变形，从而得到所需形状和性能的零件。
表面处理技术
为了提高模具的耐磨性和抗腐蚀性，需要进行表面处理，如喷涂、渗碳等。
装配与调试技术
将各部件组装在一起，并进行调试，需要采用合适的装配和调试技术，确保模具工作正常、性能稳定。
模具制造中的常见问题及解决方案
加工精度不足
热处理变形
可以通过采用高精度加工设备和工艺来提高加工精度。
可以采用先进的热处理技术和设备，控制热处理过程中的温度和时间，减少热处理变形。

锻模设计(含实例)

• 针对热处理工艺不成熟的问题：在制定热处理工艺时，需要充分了解材料的性质和工艺特点，制定出合理的工艺方案。例如，可以采用适当的淬火和回火工艺，以获得良好的硬度和耐磨性。
• 针对加工精度不足的问题：在加工锻模时，需要采用高精度的加工设备和方法，保证加工精度。例如，可以采用数控加工中心进行加工，以保证尺寸精度和表面粗糙度符合要求。
自动化制造
通过数控机床和机器人技术实现锻模的自动化加工和装配，提高生产效率。
智能化监控
利用传感器和监控系统对锻模使用过程进行实时监测和预警，延长使用寿命。
05
锻模设计中的问题与解决方案
锻模设计中的常见问题
材料选择不当
01
在锻模设计中，材料选择是非常关键的。如果材料硬度、耐磨性和耐热性等性能不符合要求，
强度计算
根据模具的工作条件和材料特性，进行强度计算，以确保模具在工作过程中不会发生破坏。
锻模设计的工艺要求
适应工艺要求
锻模设计应满足锻造工艺的要求，如成形件的结构、尺寸、精度等。
材料选择与热处理
根据模具的工作条件和要求，选择合适的材料，并进行相应的热处
锻模设计实例
高强度钢
采用高强度钢作为锻模材料，提高其耐磨性和抗疲劳性能。
硬质合金
在特定区域使用硬质合金材料，增强锻模的耐热性和硬度。
复合材料
利用复合材料的特点，如低热膨胀系数和良好的耐磨性，优化锻模设计。
锻模设计的智能化与自动化
01
02
03
智能化设计
借助人工智能技术，自动优化锻模设计方案，减少人为因素导致的误差。
会导致锻模寿命缩短，甚至引发安全事故。
热处理工艺不成熟
03
热处理工艺对锻模的硬度和耐磨性等性能影响很大，如果工艺不成熟，会导致锻模性能不稳

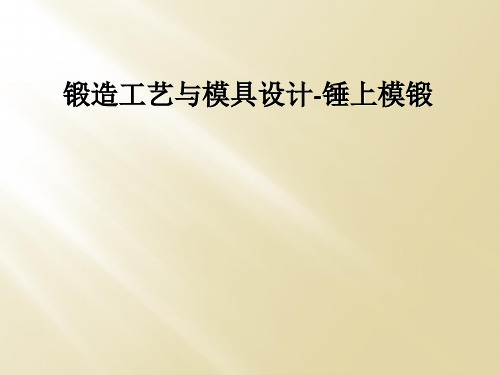

锻造工艺与模具设计-锤上模锻

圆饼类锻件
a) 简单形状 b) 较复杂形状 c) 复杂形状
6
第二类锻件：长轴类锻件主要特点：
①锻件的主轴线尺寸大于其它两个方向的尺寸； ②变形工序的锻击方向一般垂直于主轴线； ③金属主要沿着高度和宽度方向流动，由于在模锻工步时金属沿主轴线基本上没有流动，又可称为平面变形类。此类锻件数量多，形状复杂。按锻件的几何形状特征，也可分为四组：直长轴类、弯曲轴类、枝芽类和叉类锻件。
该处表面易“缺肉”（充不满）。这是由于下模局部较深处易积聚氧化皮。如图所示的曲轴，可在其热锻件图相应部位加深约2 mm。
38
(3) 当设备的吨位偏小，上下模有可能打不靠时，应使热锻件图高度尺寸比锻件图上相应高度减小(接近负偏差或更小一些)，抵消模锻不足的影响。相反，当设备吨位偏大或锻模承击面偏小时，可能产生承击面塌陷，应适当增加热锻件图高度尺寸，其值应接近正公差，保证在承击面下陷时仍可锻出合格锻件。
24
(2) 同一锻件上内模锻斜度要比外模锻斜度大。（大小原则）原因在于锻件冷却时，外壁趋向离开模壁，而内壁正相反。 (3) 模锻斜度的大小（标准原则）
外斜度α标准值为：3°、5°、7°、10°、12°等，常取7°；内斜度β标准值为：5°、7°、10°、12°、15°等，一般取10°。 (4) 同一锻件上的外模锻斜度和内模锻斜度不应取多种斜度，而应各取一统一数值。（统一原则） (5) 只要锻件能形成自然斜度，不必另外增设模锻斜度。（自然原则）
楔铁使模块在左右方向定位。键块使模块在前后方向
定位。
2
3
4
6.1锻锤工艺特点及模锻工艺流程一、模锻锤的特点
工艺灵活、适应性广优点：（1）锤头行程和打击速度操控方便；（2）抗偏载能力强；……。缺点：（1）锻件精度不高；（2）锻模寿命低；（3）难以实现自动化；…… 二、锤锻工艺流程见课本图6-2

锻压模具设计课程设计

锻压模具设计课程设计一、课程目标知识目标：1. 学生能理解并掌握锻压模具设计的基本概念、原理及流程。

2. 学生能掌握锻压模具设计中的关键参数计算方法，如模具应力、应变分析。

3. 学生能了解不同类型的锻压模具结构及其应用。

技能目标：1. 学生能运用CAD软件进行锻压模具的初步设计与绘制。

2. 学生能运用相关软件对锻压模具进行强度、刚度分析，评估模具性能。

3. 学生能通过课程学习，具备解决实际工程中锻压模具问题的初步能力。

情感态度价值观目标：1. 学生通过学习锻压模具设计，培养对机械制造、模具设计等工程领域的兴趣和热情。

2. 学生在团队协作中，培养沟通、协作能力，增强团队意识。

3. 学生能够关注我国锻压模具行业的发展，树立为我国制造业发展贡献力量的信心。

课程性质：本课程为专业技术应用型课程，以实践操作为主，理论教学为辅。

学生特点：学生为中职或高职模具设计与制造专业二年级学生，具备一定的模具基础知识和技能。

教学要求：结合学生特点和课程性质，注重理论与实践相结合，提高学生的实际操作能力和解决问题的能力。

通过课程学习，使学生能够达到上述课程目标，为后续学习和从事相关工作打下坚实基础。

二、教学内容1. 锻压模具设计基本理论：- 锻压工艺原理及分类- 锻压模具结构及工作原理- 锻压模具材料的选择与应用2. 锻压模具设计关键参数计算：- 模具应力、应变分析- 模具受力与位移计算- 模具寿命估算3. 锻压模具设计方法与步骤：- 模具设计的基本要求- 模具设计的步骤与方法- 模具设计中的注意事项4. 锻压模具结构设计：- 常见锻压模具结构特点及应用- 模具零部件设计- 模具装配图的绘制5. 锻压模具设计软件应用：- CAD软件在模具设计中的应用- 分析软件在模具性能评估中的应用6. 锻压模具设计实例分析：- 分析实际工程中的锻压模具设计案例- 总结模具设计经验与技巧教学内容安排与进度：- 第1-2周：锻压模具设计基本理论- 第3-4周：锻压模具设计关键参数计算- 第5-6周：锻压模具设计方法与步骤- 第7-8周：锻压模具结构设计- 第9-10周：锻压模具设计软件应用- 第11-12周：锻压模具设计实例分析本教学内容依据课程目标，结合教材章节内容，注重理论与实践相结合，确保学生能够掌握锻压模具设计的基本知识和技能。

第八章---锻模设计

圆角半径R’：
R’= R+c
式中 R —— 终锻模膛相应部位
上的圆角半径；
终锻模膛深
c—— 系数。 H<10mm，c=2； H=20~25mm，c=3； H=25～50mm，c=4； H>50mm，c=5。
4．带枝芽的锻件为了便于金属流入枝芽处，简化预锻模膛的枝芽形
状，与枝芽连接处的圆角半径适当增大，必要时可在分模面上设阻尼沟，加大预锻时金属流向飞边槽的横向阻力，如图8-6所示。
⑵在设有预锻模膛时，偏心打击将不可避免，应把预锻模膛和终锻模膛分设在锻模中心的两旁，并同时在键槽中心线上，使a／b ≤ 1／2或a ≤ l／3L。
⑶制坯模膛的布置第一道制坯工步应当安排在吹风管的对面，以避免氧化皮落在终锻模膛里。
弯曲模膛的位置要便于弯曲后可直接地把坯料送到终锻模膛中，如图8-29a所示。
第八章锻模设计第一节终锻模膛设终锻模膛用来完成锻件最终成形。组成：模膛、飞边槽和钳口。
一、热锻件图热锻件图的尺寸应比冷锻件图上的相应尺寸有所放
大。理论上加放收缩率后的尺寸L按下式计算：
L＝l（1＋δ）
式中：l —— 冷锻件尺寸； δ —— 终锻温度下金属的收缩率。
二、飞边槽 1．开式模锻中金属流动过程分析
拔长、滚挤、弯曲、卡压、成形等制坯工步和预锻及终锻工步所组成。
（1）直长轴线锻件一般采用拔长、滚挤、卡压、成形等制坯工步。得到
中间毛坯，长度与终锻模膛的长度相等，沿锻件轴线的每一横截面积等于相应处锻件截面积与飞边截面积之和。
（2）弯曲轴线锻件（图8-13）制坯工步与前面的大致相同，但增加了一道弯曲
的设计最为重要。
