互换性与公差测量试卷-(1)

互换性预测量技术基础试题及答案1（1）《互换性与测量技术》试题题库⼀填空题1、δ= X-Q ε=2、测量误差按其性质可分为：随机误差系统误差粗⼤误差、、3、随机误差的分布规律：、、、4、孔的上偏差⽤符号表⽰，下偏差⽤符号表⽰。

5、配合种类有：、、。

6、采⽤包容要求时被测要素应遵守边界。

7、最⼤实体要求⽤于被测要素时，被测要素应遵守边界。

8、表⾯粗糙度的评定参数有：⾼度参数、、；距离参数、；形状特征参数。

9、量规按照⽤途不同分为量规、量规、量规。

10、设计量规应遵守原则。

11、滚动轴承常⽤的等级是 0 级。

12、滚动轴承与轴配合采⽤基准制；滚动轴承与外壳配合采⽤基准制。

13、解尺⼨链的⽅法有_________和不完全互换法。

14、《极限与配合》国家标准规定了___20____个标准公差等级和孔、轴各___28____种基本偏差。

15、某普通外螺纹标注为M10-5g6g-S，则其中径公差带代号为_________，旋合长度代号为_________。

16、在机器装配过程或零件加⼯过程串，由_________的尺⼨形成的_________尺⼨组，称为尺⼨链。

17、轴的上偏差⽤符号表⽰，下偏差⽤符号表⽰。

18、量快应从所需尺⼨的_________开始选择量块。

组成量块组的量块总数不应_________。

19) 完全互换法⼀般适⽤于_____________________?，分组互换法⼀般适⽤于_______________________________________。

20) 极限偏差是____________尺⼨减_____________尺⼨所得的代数差。

21) 极限偏差的数值可能为_________________________________?，公差的数值是______________________________值。

22) 配合是指_________________________相同的孔和轴___________________之间的关系。

附二《互换性与技术测量》习题集第一章 圆柱公差与配合一．是非题：1.图样标注0021.020-φ的轴，加工得愈靠近基本尺寸就愈精确（×）2.实际尺寸是客观存在的尺寸，且没有测量误差（×）3.给出基本尺寸和公差等级，就可以确定标准公差值（∨）4.025.0040+φ就等于ф40.025（×）5.若已知ф30f7的基本偏差为-0.02mm ，则ф30F7的基本偏差一定是+0.02mm(∨)6.尺寸公差总是正值(∨)7.加工零件的实际尺寸愈靠近基本尺寸，就愈准确（×）8.标准公差的数值与公差等级有关，而与基本偏差无关（∨）9.图样给出的零件尺寸偏差的绝对值愈大，则公差等级愈低（×）10.配合公差的数值愈小，则相互配合的孔、轴公差等级愈高（∨）11.同一基本尺寸分段中，对不同的公差等级，尺寸公差值的大小不同，是由于公差单位不同所致（×）12.孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以分析判断该配合属于过盈配合（∨）13.作用尺寸是由局部实际尺寸和形位误差综合形成的理想尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸（×）14.基本偏差是两个极限偏差中数值较小的那个极限偏差。

（T ）15.（自拟）基本偏差是两个极限偏差中绝对值较小的那个极限偏差。

（T）16.优先选用基孔制是因为孔难加工，故先按孔公差带加工孔，后按轴公差带加工轴。

（F）17.过渡配合是可能为间隙配合或可能为过盈配合的一种配合。

（F）18.电动机为标准设备，故传动件（或联轴器）与电动机轴的配合按基轴制。

（F）19.单键为标准件，故与单键配合的轴槽和轮毂槽按基轴制加工。

（T ）20.矩形花键配合采用基孔配合。

（T）21.孔的实际尺寸小于轴的实际尺寸，它们装配时产生过盈，称为过盈配合。

（F）22.为满足互换性要求，设计规定的公差值越小越好。

一、填空题（每空1分，共30分）1、所谓互换性是指同一规格的一批零件或部件中，任取其一，不需要任何或装在机器上并达到规定的功能要求。

互换性按互换程度分可分为互换和互换。

2、一个完整的测量过程应包括、、、四个基本要素。

3、使用普通计量器具测量某尺寸为φ50009.0030.0+-mm,查得安全裕度为0.003mm, 则上验收极限为, 下验收极限为.4、滚动轴承套圈所受负荷可分为______负荷, _______负荷, ________负荷。

5、轮廓度公差无基准要求时为，有基准要求时为。

6、国家标准只对螺纹的_____径和______径规定了公差。

根据螺纹使用场合不同，规定螺纹精度分为________、________和________三个等级。

7、对齿轮传动使用要求的四个方面是：、、、。

8、建立尺寸链，首先要确定环。

尺寸链至少由个环组成。

9、评定形状误差的基本原则是____________，其含义是指__________相对于__________的最大变动量为最小。

形状误差值用______________的宽度或直径来表示。

二、单项选择题（每小题1分，共10分）1、量块按“等”使用比按“级”使用测量精度高。

（）2、数值为正的偏差称为上偏差，数值为负的偏差称为下偏差。

（）3、粗大误差是不可避免的。

（）4、一个尺寸链中至少要有一个减环组成。

（）5、公差通常为正，在个别情况下也可以为负或零。

（）6、国家标准规定，孔就是圆柱形的内表面。

（）7、滚动轴承内圈和轴之间配合采用的是基轴制。

（）8、Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同。

（）9、轴孔配合的Y max=-60μm，配合公差T f=40μm，可以分析判断该配合为过盈配合。

（）10、包容要求适用于尺寸公差和形位公差互相独立的场合使用。

（）三、简答题（每小题5分，共10分）1、什么叫一般公差，线性尺寸一般公差规定几级精度，图样上如何表示？2、量块的“级”和“等”是根据什么划分的，按“级”和“等”使用有何不同？互换性与测量技术课程试卷学年第学期___________ 系 _______________专业_____________ 班级 姓名________学号________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————四、计算、作图题（5小题，共50分）1、将下列各项公差要求标注在图上（10分）（1） 左端面的平面度公差0.01mm（2） 右端面对左端面的平行度公差0.04mm （3） ø70mm 孔按H7遵守包容原则，ø210mm 外圆按h7遵守独立原则 （4） ø70mm 孔对左端面的垂直度公差0.02mm （5） ø210mm 外圆对ø70mm 孔的同轴度公差0.03mm2、改错题（共10分）将下列不合理的标注改为合理的标注（公差符号不允许更改）得 分04.012.070－－φ06.0060+φ3、有一轴孔配合，孔的极限尺寸Ｄmax ＝30.021，Ｄmin ＝30；轴的极限尺寸ｄmax ＝30.040 ，ｄmin ＝30.028，试求孔、轴的极限偏差、公差、配合的极限间隙（或过盈），配合公差，并画出尺寸公差带图，指明配合类别。

北华航天工业学院 — 学年第 学期《互换性与技术测量》课程考试卷一、填空（每空1分，共18分）1．已知孔Ф30041.0020.0++，那么公差为 0.021 ，基本偏差为 +0.020 ， 最大实体尺寸为 Ф30.020 ，最小实体尺寸为 Ф30.041 。

2.基本偏差代号为P ～ZC 的孔，主要用于 过盈 配合，它的基本偏差为 上 偏差（答上或下偏差）。

3. Ф20021.00+mm 的孔和Ф20015.0002.0++ mm 的轴 配合属于 过渡 配合，其最大 间隙 等于 0.019mm ，最大 过盈 等于 -0.015 mm 。

4. 一般来说，轴的作用尺寸 大于 局部实际尺寸（答大于或小于或等于）。

5. 按等使用量块，是用它的 实际 尺寸，比按级使用精度 高 。

6. 通 规有磨损极限，其值为工件的 最大实体 尺寸。

7. 平键联结有 三 种连接形式。

键槽与键的配合中不会采用 过盈 配合。

二、是非判断（对打√，错打×）（每小题1分，共10分）1(√) 为使零件的几何参数具有互换性,必须把零件的加工误差控制在给定的范围内。

2(×)测量误差中的随机误差是可以消除的。

3(×)公差在一般情况下为正,在个别情况下也可以为负或零。

4(√)φ10E7、φ10E8、φ10E9三种孔的上偏差各不相同,而下偏差相同5(×) 轴上有一键槽，对称度公差为0.03mm,该键槽实际中心平面对基准轴线的最大偏离量为0.02mm,它是符合要求的。

6(×) 过渡配合可能有间隙,可能有过盈。

因此过渡配合可能是间隙配合, 也可能是过渡配合。

7(√)滚动轴承所有公差等级的公差带都单向配置在零线下侧，即上偏差为零。

8(×) 定向公差带可以综合控制被测要素的形状误差和位置误差。

9(×)螺纹中径是指螺纹大径和小径的平均值。

10(√)立式光学计测量尺寸误差采用的是相对测量法。

附二《互换性与技术测量》习题集第一章 圆柱公差与配合一．是非题：1.图样标注0021.020-φ的轴，加工得愈靠近基本尺寸就愈精确（F ）2.实际尺寸是客观存在的尺寸，且没有测量误差（F ）3.给出基本尺寸和公差等级，就可以确定标准公差值（T ）4.025.0040+φ就等于ф40.025（F ）5.若已知ф30f7的基本偏差为-0.02mm ，则ф30F7的基本偏差一定是+0.02mm(T)6.尺寸公差总是正值(T)7.加工零件的实际尺寸愈靠近基本尺寸，就愈准确（F ）8.标准公差的数值与公差等级有关，而与基本偏差无关（T ） 9.图样给出的零件尺寸偏差的绝对值愈大，则公差等级愈低（F ） 10.配合公差的数值愈小，则相互配合的孔、轴公差等级愈高（T ）11.同一基本尺寸分段中，对不同的公差等级，尺寸公差值的大小不同，是由于公差单位不同所致（F ）12.孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以分析判断该配合属于过盈配合（T ）13.作用尺寸是由局部实际尺寸和形位误差综合形成的理想尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸（F ） 14.基本偏差是两个极限偏差中数值较小的那个极限偏差。

（ T ） 15.（自拟）基本偏差是两个极限偏差中绝对值较小的那个极限偏差。

（T ） 16.优先选用基孔制是因为孔难加工，故先按孔公差带加工孔，后按轴公差带加工轴。

（F ） 17.过渡配合是可能为间隙配合或可能为过盈配合的一种配合。

（ F ）18.电动机为标准设备，故传动件（或联轴器）与电动机轴的配合按基轴制。

（F ） 19.单键为标准件，故与单键配合的轴槽和轮毂槽按基轴制加工。

（ T ） 20.矩形花键配合采用基孔配合。

（T ）21.孔的实际尺寸小于轴的实际尺寸，它们装配时产生过盈，称为过盈配合。

（F ） 22.为满足互换性要求，设计规定的公差值越小越好。

一、判断题（每题1分，共15分）1、单件小批生产的配合零件，可以实行“配作” ，虽无互换性，但仍是允许的。

（V ）2、配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。

（V ）3、基轴制过渡配合的孔，其下偏差必小于零。

（V ）4、在对某一尺寸进行多次测量后的数据处理中，求得残余误差V i的代数和刀w = 0.8,则说明计算中存在问题。

（V ）5、滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。

（V ）6、工作时孔温高于轴温，设计时配合的过盈量应加大。

| （V ）7、配合H7/g6 比H7/S6 要紧。

（X ）8、孔、轴公差带的相对位置反映加工的难易程度。

| （X ）9、从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

| （X ）10、有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

（X ）11、标注某形状公差要求时，公差框格中所标注的公差值为0.04，则说明被测要素相应的形状误差值要求为0.04。

（X ）12、公差可以为正值和负值和零，而极限偏差必须为正值。

（X ）13、基准制中有基孔制和基轴制，选择时应当优先采用基轴制，主要原因是轴在加工制造过程中容易加工，因此符合经济原则。

（X ）14、滚动轴承内圈与轴的配合，采用基轴制。

| （X ）15、若端面圆跳动误差为零，则该端面对基准轴线的垂直度误差也为零。

（X ）二、填空题（每空1分，共30分）1、考虑到孔、轴的“工艺等价性”，对 < IT8 ______________ 的配合，推荐用孔的公差比轴的公差低一级的形式。

当> IT9_ 时，推荐用孔、轴公差同级的形式。

2、配合是指基本尺寸| ___ 相同的孔和轴公差带之间的关系。

3、采用包容原则时，形位公差随________ 实际尺寸_ 而改变，当要素处于—最小实体状态时，其形位公差为最大，其数值等于尺寸公差。

4、在机器装配过程或零件加工过程中，由相互连接的尺寸形成的封闭尺寸组,称为尺寸链。

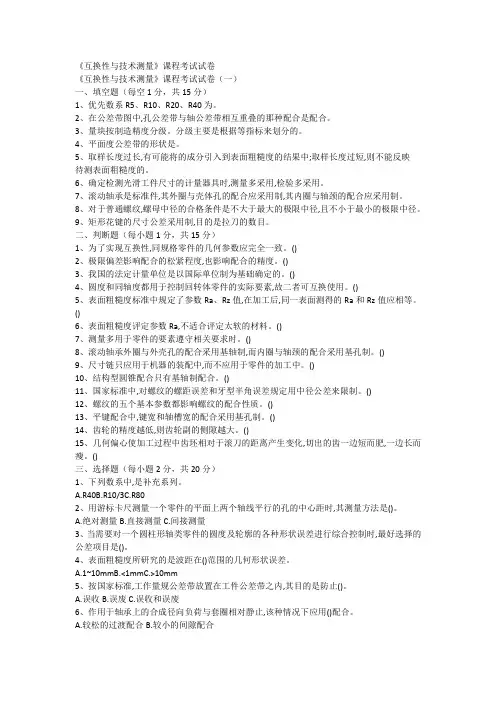

《互换性与技术测量》课程考试试卷《互换性与技术测量》课程考试试卷（一）一、填空题（每空1分，共15分）1、优先数系R5、R10、R20、R40为。

2、在公差带图中,孔公差带与轴公差带相互重叠的那种配合是配合。

3、量块按制造精度分级。

分级主要是根据等指标来划分的。

4、平面度公差带的形状是。

5、取样长度过长,有可能将的成分引入到表面粗糙度的结果中;取样长度过短,则不能反映待测表面粗糙度的。

6、确定检测光滑工件尺寸的计量器具时,测量多采用,检验多采用。

7、滚动轴承是标准件,其外圈与壳体孔的配合应采用制,其内圈与轴颈的配合应采用制。

8、对于普通螺纹,螺母中径的合格条件是不大于最大的极限中径,且不小于最小的极限中径。

9、矩形花键的尺寸公差采用制,目的是拉刀的数目。

二、判断题（每小题1分，共15分）1、为了实现互换性,同规格零件的几何参数应完全一致。

()2、极限偏差影响配合的松紧程度,也影响配合的精度。

()3、我国的法定计量单位是以国际单位制为基础确定的。

()4、圆度和同轴度都用于控制回转体零件的实际要素,故二者可互换使用。

()5、表面粗糙度标准中规定了参数Ra、Rz值,在加工后,同一表面测得的Ra和Rz值应相等。

()6、表面粗糙度评定参数Ra,不适合评定太软的材料。

()7、测量多用于零件的要素遵守相关要求时。

()8、滚动轴承外圈与外壳孔的配合采用基轴制,而内圈与轴颈的配合采用基孔制。

()9、尺寸链只应用于机器的装配中,而不应用于零件的加工中。

()10、结构型圆锥配合只有基轴制配合。

()11、国家标准中,对螺纹的螺距误差和牙型半角误差规定用中径公差来限制。

()12、螺纹的五个基本参数都影响螺纹的配合性质。

()13、平键配合中,键宽和轴槽宽的配合采用基孔制。

()14、齿轮的精度越低,则齿轮副的侧隙越大。

()15、几何偏心使加工过程中齿坯相对于滚刀的距离产生变化,切出的齿一边短而肥,一边长而瘦。

()三、选择题（每小题2分，共20分）1、下列数系中,是补充系列。

《互换性与测量技术》试题一、填空（20分）1、配合分为以下三种—过盈配合——、间隙配合——————、——过渡配合————。

2、位置公差中定向的公差项目有：——定向公差————、—定位公差—————、—跳动公差—————。

跳动公差项目有：——圆跳动————、—全跳动—————。

3、现代工业对齿轮传动的使用要求归纳起来有四项，分别为——传递运动准确性————、—传递运动平稳性—————、———载荷分布均匀性———、——齿侧间隙————。

4、基准制分为———基孔制———和————基轴制——。

5、一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为——————。

6、孔在图样上的标注为φ80Js8，已知IT8=45μm，其基本偏差为————，该孔的最大实体尺寸为————mm，最小实体尺寸为————mm。

二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。

（20分）1、φ50H8（）/f7( )2、φ30H6( )/m5( )三、判断题（对打“∨”错打“╳”填入括号内）（10分）（√）1、用来确定公差带相对于零线位置的偏差称为基本偏差。

（）2、圆柱度和同轴度都属于形状公差。

（√）3、在间隙配合中，孔的公差带都处于轴的公差带上方。

（）4、在过渡配合中，孔的公差带都处于轴的公差带的下方。

（√）5、某一尺寸后标注E表示其遵守包容原则。

（√）6、表面粗糙度符号的尖端应从材料的外面指向被注表面。

（）7、极限尺寸是指允许尺寸变化的两个界限值。

四、下列各组配合，已知表中的数值，解算空格中的数值，并填入表中。

（10分）五、说出下列图中所标注的形位公差代号的含义。

（20分）六、试将以下要求用形位公差代号标注在图中（10分）1、Φd圆柱面的圆柱度公差为0.012mm；2、右端面对Φd轴线的圆跳动公差为0.01mm；3、Φd轴线的直线度公差为Φ0.008mm；4、圆锥面A的圆度公差为0.006mm；5、圆锥面A素线的直线度公差为0.005mm。

《互换性原理与技术测量》试题一一、填空题 (共20分，每空1分)1．一个孔或轴允许尺寸的两个极端称为极限尺寸。

2.一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为6.3____________。

3.配合基准制分_基轴制和__基孔制两种。

一般情况下优先选用____基孔制_。

4.滚动轴承内圈与轴的配合采用基基孔制制，而外圈与箱体孔的配合采用基基轴制制。

5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为____准确性_____、__平稳性______ 、_____载荷分布的均匀性____、___此侧间隙_____________ 。

6. 普通螺纹结合的基本要求为____开环___、___闭环_______。

7. 零件的尺寸合格,其___加工误差_____ 应在上偏差和下偏差之间。

8．公差原则分__独立原则____和相关要求，相关要求包括__包容要求__________、 ___最大实体要求____ 、__最小实体要求_____、__可逆要求______ 四种。

9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐增大。

二、选择题（共10分，每题1分）1．当孔与轴的公差带相互交叠时，其配合性质为（ B ）。

A. 间隙配合B. 过渡配合C. 过盈配合2．公差带的大小由（ C）确定。

A．实际偏差 B. 基本偏差 C. 标准公差3．下列孔与基准轴配合，组成间隙配合的孔是（A）。

A．孔两个极限尺寸都大于基本尺寸B．孔两个极限尺寸都小于基本尺寸C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．基本偏差是（ D）。

A．上偏差 B .下偏差 C. 上偏差和下偏差 D. 上偏差或下偏差5．标准规定形状和位置公差共有（C）个项目。

A.8B.12C.14D.166．垂直度公差属于（C）。

A．形状公差 B. 定位公差 C. 定向公差 D. 跳动公差7．如被测要素为轴线，标注形位公差时，指引线箭头应（ B ）。

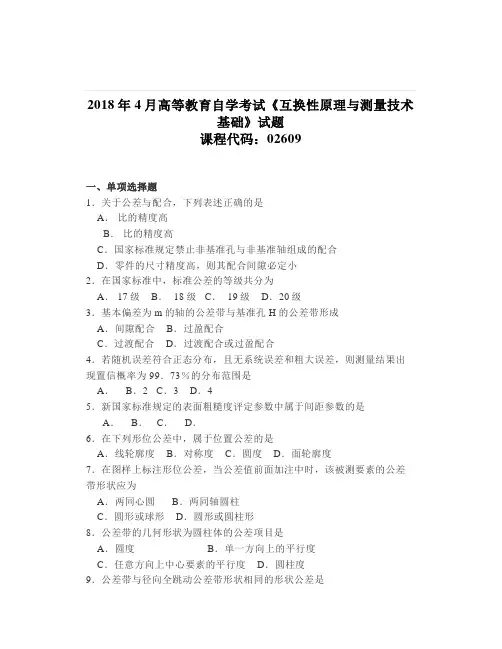

2018年4月高等教育自学考试《互换性原理与测量技术基础》试题课程代码：02609一、单项选择题1．关于公差与配合，下列表述正确的是A．比的精度高B．比的精度高C．国家标准规定禁止非基准孔与非基准轴组成的配合D．零件的尺寸精度高，则其配合间隙必定小2．在国家标准中，标准公差的等级共分为A． 17级 B． 18级 C． 19级 D．20级3．基本偏差为m的轴的公差带与基准孔H的公差带形成A．间隙配合 B．过盈配合C．过渡配合 D．过渡配合或过盈配合4．若随机误差符合正态分布，且无系统误差和粗大误差，则测量结果出现置信概率为99．73％的分布范围是A． B．2 C．3 D．45．新国家标准规定的表面粗糙度评定参数中属于间距参数的是A． B． C． D．6．在下列形位公差中，属于位置公差的是A．线轮廓度 B．对称度 C．圆度 D．面轮廓度7．在图样上标注形位公差，当公差值前面加注中时，该被测要素的公差带形状应为A．两同心圆 B．两同轴圆柱C．圆形或球形 D．圆形或圆柱形8．公差带的几何形状为圆柱体的公差项目是A．圆度 B．单一方向上的平行度C．任意方向上中心要素的平行度 D．圆柱度9．公差带与径向全跳动公差带形状相同的形状公差是A．圆柱度 B．圆度 C．直线度 D．平面度10．在车间生产中评定表面粗糙度轮廓参数最常用的方法是A．比较法 B．光切法 C．干涉法 D．针描法11．根据泰勒原则，“通规”用于控制工件的A．体内作用尺寸 B．体外作用尺寸C．最大实体尺寸 D．最小实体尺寸12．在轴承配合选择中，宜采用较小的间隙配合或较松的过渡配合的情形是A．轴承负荷较重 B．轴承承受循环载荷C．轴承承受局部载荷 D．有较高旋转精度的轴承13．在国家标准中，公制普通螺纹的牙形角为A． 30o B． 45o C． 60o D． 90o14．根据泰勒原则，“止规”用于控制工件的A．作用尺寸 B．实际尺寸 C．基本尺寸 D．极限尺寸15．对于孔，J~ZC(js除外)的基本偏差为A．EI B．ES C．es D．ei二、填空题16．机械设计与制造中的互换性通常包括和的互换。

北华航天工业学院 — 学年第 学期《互换性与技术测量》课程考试卷一、填空（每空1分，共15分）1．已知孔Ф30041.0020.0++，那么公差为 0.021 ，基本偏差为 +0.020 ， 最大实体尺寸为Ф30.020 ，最小实体尺寸为 Ф30.041 。

2.基本偏差代号为P ～ZC 的孔，主要用于 过盈 配合，它的基本偏差为 上 偏差（答上或下偏差）。

3. Ф20021.00+mm 的孔和Ф20015.0002.0++ mm 的轴 配合属于 过渡 配合，其最大 间隙 等于 0.019mm ，最大 过盈 等于 -0.015 mm 。

4. 一般来说，轴的作用尺寸 大于 局部实际尺寸（答大于或小于或等于）。

5. 按等使用量块，是用它的 实际 尺寸，比按级使用精度 高 。

7. 平键联结有三种连接形式。

键槽与键的配合中不会采用 过盈 配合。

二、是非判断（对打√，错打×）（每小题1分，共10分）1(√) 为使零件的几何参数具有互换性,必须把零件的加工误差控制在给定的范围内。

2(×)测量误差中的随机误差是可以消除的。

3(×)公差在一般情况下为正,在个别情况下也可以为负或零。

4(√)φ10E7、φ10E8、φ10E9三种孔的上偏差各不相同,而下偏差相同5(×) 轴上有一键槽，对称度公差为0.03mm,该键槽实际中心平面对基准轴线的最大偏离量为0.02mm,它是符合要求的。

6(×) 过渡配合可能有间隙,可能有过盈。

因此过渡配合可能是间隙配合, 也可能是过渡配合。

7(√)滚动轴承所有公差等级的公差带都单向配置在零线下侧，即上偏差为零。

8(×) 定向公差带可以综合控制被测要素的形状误差和位置误差。

9(×)螺纹中径是指螺纹大径和小径的平均值。

10(√)立式光学计测量尺寸误差采用的是相对测量法。

三.简答题（15分）1. 简述随机误差的性质，并写出判断粗大误差的准则。

《互换性与测量技术基础》模拟试卷⼀附答案互换性与测量技术基础模拟试题⼀专业：班级：姓名：学号：成绩：⼀、名词解释（每题2分，共10分）1、公差2、过渡配合3、微观不平度⼗点⾼度4、长周期误差5、理想边界⼆、判断题（每题2分，共14分，正确的打√，错误的打×）1、（）国家标准规定，轴只是指圆柱形的外表⾯；2．（）零件的表⾯粗糙度值越⼩，则零件的尺⼨精度应越⾼；3．（）基孔制的特点就是先加⼯孔，基轴制的特点就是先加⼯轴；4．（）配合公差的数值愈⼩，相互配合的孔、轴公差等级要求就愈⾼；5．（）⼯作时孔温⾼于轴温，设计时过渡量应加⼤；6．（）国标对普通螺纹除规定中径公差外，还规定了螺距公差和⽛型半⾓公差；7．（）齿形误差是⽤作评定齿轮传动平稳性的⼀个单向线指标三．填空题（每空1分，共20分，将正确的答案填写在横线上）1．轴的基本偏差是以配合为基础⽽制定的；2．50H10φ的孔和50js10φ的轴，已知IT100.100mm ＝，则其ES= mm ，EI= mm ，es= mm ，ei= mm ；3．螺纹公差带相对于基本⽛型的位置由基本偏差确定，外螺纹的基本偏差是，内螺纹的基本偏差是；4．花键按键廓形状的不同可分为、、，其中应⽤最⼴的是；5．对于相对运动的机构应选⽤配合，对不加紧固件，但要求传递较⼤扭矩的联接，应选⽤配合；6．在形状公差中，当被测要素是⼀空间直线，若给定⼀个⽅向时，其公差带是之间的区域。

若给定任意⽅向时，其公差带是区域；7．中线是评定表⾯轮廓的基准线，实际使⽤中其包括和两种；8．作⽤在轴承上的负荷可以分为、、三种类型。

四．选择题（每题2分，共16分，每题只有⼀个正确答案，选出填在括号内）1．形位公差带形状不是距离为公差值t的两平⾏平⾯内区域的有（）A．平⾯度；B．任意⽅向的线的直线度；C．给定⼀个⽅向的线的倾斜度；D．⾯对⾯的平⾏度。

2．下列论述正确的有（）A．给定⽅向上的线位置度公差值前应加注符号“Φ”；B．任意⽅向上线倾斜度公差值前应加注符号“Φ”；C．标注斜向圆跳动时，指引线箭头应与轴线垂直；D．标注圆锥⾯的圆度公差时，指引线箭头应指向圆锥轮廓⾯的垂直⽅向。

安徽农业大学200 ―200 学年第 学期 《公差与技术测量》试卷(1） 考试形式： 闭卷 适用专业：一、单项选择题:从每小题的备选答案中，选出一个正确答案，并将正确答案的号码写在题后的括号内(共15小题,每小题1分，共15分） 1. 用立式光学比较仪测量φ25h7轴的方法属于（ b ）。

a.绝对测量 b 。

相对测量 c.综合测量 d 。

主动测量 2。

下列配合中（ c ）的配合最紧. a 。

φ50H7/g6 b.φ50Js7/h6 c. φ50H7/s6 d 。

φ50H7/h6 3. 在取样长度内测得一表面实际轮廓上的最大轮廓峰值为8um ，最大轮廓谷深的值为2um ，则该表面粗糙度参数Rz 值为（ d )。

a.8um b 。

6um c.2um d 。

10um 4. 用以检验工作量规的量规叫做（ c ）。

a 。

验收量规 b.位置量规 c 。

校对量规 d 。

综合量规 5。

φ20f6、φ20f7和φ20f8三个公差带的（ b ）. a.上偏差相同且下偏差相同 b.上偏差相同且下偏差不相同 c 。

上偏差不相同且下偏差相同 d.上、下偏差各不相同 6. 形位公差带的形状决定于（ d )。

a.公差项目 b 。

形位公差标注形式 c 。

被测要素的理想形状 d.被测要素的理想形状、公差项目和标注形式 7. 在图样上标注形位公差，当公差值前面加φ时，则被测要素的公差带形状应为（ d ）。

a 。

两同心圆 b 。

两平行平面 c 。

两同轴圆柱 d 。

圆形、圆柱形 8. 如某轴一横截面实际轮廓由直径分别为φ20.05mm 与φ20。

03mm 的两个同心圆包容而成的最小包容区域；则该轮廓的圆度误差值为（a ）。

a.0.02mm b.0。

01mm c 。

0.015mm d.0。

005mm 9. 与φ50G7公差带的大小相同的尺寸公差带是( b ）。

a 。

φ50g6 b 。

φ50h7 c.φ40f8 d 。

互换性与技术测量参考答案及评分标准2009--2010学年期末考试试卷一、填空题（共19分，每空1分）（1）φ30H7/m6表示基本尺寸为30mm的基孔制（基准制）的过渡配合。

其中H、m是基本偏差代号，7、6表示公差等级（或标准公差）。

（2）尺寸公差标准规定有间隙、过渡、和过盈三大类配合，当孔轴无相对运动，要求有良好定心精度，且易于拆卸时，应选用过渡配合。

（3）位置公差又分为 3 种，它们分别是定向、定位和跳动公差。

（4）若某轴的尺寸标注为，则该零件采用的公差原则为最大实体要求(最大实体原则) ，其最大实体尺寸为φ20.05 ，此时的形位公差值为φ0.02；其最小实体尺寸为φ20，此时的形位公差值为φ0.07；其最大实体实效尺寸为φ20.07 。

二、简答题：（共18分）（1）如图1所示的零件标注。

请回答：1）该标注采用的公差原则是什么？遵守什么边界？其边界尺寸为多少？2）其最大实体尺寸为多少？此时的形位公差值为多少？3）其最小实体尺寸为多少？此时的形位公差值为多少？（7分）图1答：1）该标注采用的公差原则是最大实体原则，遵守最大实体实效边界，其边界尺寸为φ19.95（3分）2）其最大实体尺寸为φ20，此时的形位公差值为φ0.05（2分）3）其最小实体尺寸为φ20.13，此时的形位公差值为φ0.18（2分）（2）齿轮的各项公差分为哪几个公差组？对传动性能各有什么影响？（3分）答：分为第Ⅰ、Ⅱ、Ⅲ公差组（2分），分别影响传递运动的准确性、传动的平稳性、载荷分布的均匀性（1分）。

（3）对以螺纹标记加以说明：1）M10×1－7g6g －20， 2）M20－6H －40 。

(4分)答：1)公称直径为10mm 且螺距为1mm ，外螺纹，公差带为7g6g 。

旋合长度20(2分) 2）公称直径为20mm ，内螺纹，公差带为6H ，旋合长度40(2分)（4）对以下两个粗糙度符号加以说明：1），2） (4分) 答：（1）用去除材料的方法获得的表面，Ra 最大值为3.2um(2分) （2）用不去除材料的方法获得的表面，Ra 最大值为6.3um(2分)三、根据的孔025.0050+φ与059.0043.050++φ的轴配合，填写下表1，并画出公差带图指出配合类型。

互换性技术测量试题与答案（共3套）试题部分第一套一、填空题1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合.2．孔和轴的公差带由__________决定大小，由___________决定位置.3．已知某基准孔的公差为0。

013，则它的下偏差为________mm，上偏差为________mm。

4．在任意方向上,线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。

5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。

6．孔的最大实体尺寸即孔的________•极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。

7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。

8。

根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高,__________级精度最低。

9．国标规定的表面粗糙度高度参数(名称和代号）有________________、________________、________________。

10．根据泰勒原则,量规通规的工作面应是_________表面，止规的工作面应是________表面。

11．圆柱度和径向全跳动公差带的________相同,________不同。

二、判断题（若正确请在题后的括弧内打“√"）1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。

（)2．φ30M8／h7和φ30H8／m7的配合性质相同。

( )3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。

( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。

（）5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

互换性与技术测量_在线作业一答案一. 单选题（共6题,共12分）1. 下列有关公差等级的论述中，正确的有()。

（2分）A.公差等级高，则公差带宽B.在满足使用要求的前提下，应尽量选用低的公差等级C.孔、轴相配合，均为同级配合D.标准规定，标准公差分为18级★标准答案：B2. 孔、轴之间有相对运动且定心精度要求较高时，它们的配合应选择（）。

（2分）A.T/hB.G/hC.B/hD.H/m★标准答案：A3. 下列配合为间隙配合的是（）。

（2分）A.H7/k7B.H7/u6C.H7/g6D.H7/s6★标准答案：C4. 下列公差带形状相同的有()。

（2分）A.轴线对轴线的平行度与面对面的平行度B.同轴度与径向全跳动C.轴线对面的垂直度与轴线对面的倾斜度D.轴线的直线度与导轨的直线度★标准答案：C5. 圆度误差值的各种评定方法中，所得评定结果最小的是（）。

（2分）A.最小二乘法B.最小包容区域法C.最小外接圆法D.最大内接圆法★标准答案：B6. 键槽中心平面对基准轴线的对称度公差值为0.06mm，则允许该中心平面对基准轴线的最大偏离量为（）。

（2分）A.0.06B.0.12C.0.03D.0.24★标准答案：C二. 多选题（共12题,共48分）1. 对于端面全跳动公差，下列论述正确的有()。

（4分）A.属于形状公差B.属于位置公差C.属于跳动公差D.与平行度控制效果相同★标准答案：B,C2. 下列配合零件，应选用过盈配合的有()。

（4分）A.需要传递足够大的转矩B.不可拆联接C.有轴向运动D.要求定心且常拆卸E.承受较大的冲击负荷★标准答案：A,B,E3. 属于位置公差的有()。

（4分）A.平行度B.平面度C.端面全跳动D.倾斜度E.圆度★标准答案：A,C,D4. 属于形状公差的有()。

（4分）A.圆柱度B.平面度C.同轴度D.圆跳动E.平行度★标准答案：A,B5. 被测要素采用最大实体要求的零形位公差时()。
