《互换性与技术测量》试题B卷答案(上学时)

互换性与技术测量试题及答案一、试题一、选择题（每题2分，共20分）1. 以下哪个不是互换性的基本条件？A. 尺寸一致性B. 几何形状一致性C. 功能一致性D. 材料一致性2. 在互换性设计中，以下哪个参数用于表示零件加工误差？A. 基本尺寸B. 上偏差C. 下偏差D. 公差3. 在技术测量中，以下哪个是测量误差的主要来源？A. 测量工具误差B. 测量方法误差C. 测量环境误差D. 所有以上选项4. 以下哪个测量方法属于间接测量？A. 尺寸测量B. 重量测量C. 温度测量D. 压力测量5. 在互换性设计中，以下哪个表示配合的最小间隙？A. 基本尺寸B. 上偏差C. 下偏差D. 公差二、判断题（每题2分，共20分）1. 互换性设计可以降低制造成本。

（）2. 公称尺寸是指零件的加工尺寸。

（）3. 在技术测量中，绝对误差是指测量值与真实值之间的差。

（）4. 测量误差越小，测量精度越高。

（）5. 在互换性设计中，配合间隙越大，零件磨损越严重。

（）三、填空题（每题2分，共20分）1. 互换性设计的基本原则是保证零件的______、______和______。

2. 在互换性设计中，公差带是由______、______和______组成的。

3. 测量误差包括______误差、______误差和______误差。

4. 在技术测量中，测量方法误差主要包括______误差、______误差和______误差。

5. 互换性设计中的配合分为______配合、______配合和______配合。

四、简答题（每题5分，共20分）1. 简述互换性设计的基本原则。

2. 简述测量误差的分类及特点。

3. 简述互换性设计中的配合种类及其特点。

4. 简述技术测量中减小测量误差的方法。

二、答案一、选择题1. D2. D3. D4. B5. C二、判断题1. √2. ×3. √4. √5. ×三、填空题1. 尺寸一致性、几何形状一致性、功能一致性2. 基本尺寸、上偏差、下偏差3. 系统误差、随机误差、粗大误差4. 方法误差、操作误差、环境误差5. 过盈配合、间隙配合、过渡配合四、简答题1. 互换性设计的基本原则：保证零件的尺寸一致性、几何形状一致性和功能一致性。

陕西科技大学2011 — 2012学年机电学院考试试题于18周周3前绝密《互换性与技术测量》（A卷）考核班级学生数印数考核方式闭卷考核时间120 分钟一、选择题（每小题2分，共30分）1．保证互换性生产的基础是。

A．通用化 B. 系列化 C. 标准化 D. 优化2．决定尺寸公差带大小的是，A、公差等级B、基本尺寸C、实际偏差D、基本偏差3．ø60+的孔与ø60±的轴的结合是配合;A. 间隙B. 过渡C. 过盈D. 无法确定.4．对于尺寸公差带，代号为P-ZC的基本偏差为A、上偏差, 正值B、上偏差,负值C、下偏差, 正值D、下偏差, 负值5．考虑到孔、轴的工艺等价性，下列孔、轴配合中选用不合理的是＿＿。

A．H8／u8 B．H6／g5 C．H8／js8 D．H9／a96．当需要对某一被测要素同时给出定向公差和形状公差时，其形状公差值不得（）定向公差的一半。

A．大于 B. 等于 C.小于 D.小于等于7．当被测要素是圆柱面时，其形位公差带的形状是之间的区域。

A B C D 8．孔的体外作用尺寸其实际尺寸，A、不大于B、不小于C、大于D、等于9．在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是。

A. Ra、B. RzC. R YD. R S m10．.如图2-1所示车床顶尖高度尺寸链，属于减环的是( )。

A．A1 B．A2 C．A3 D．A0a） b）11．公差要求是否实现需要通过来判断。

A．计算 B.考察 C.检测 D.实验12．滚动轴承内圈与基本偏差为h的轴颈形成配合A．间隙； B．过盈； C．过渡； D．无法确定。

13. 普通内螺纹中径合格条件是 .A. D2fe≤D2min D2s≥D2maxB. D2fe≥D2min D2s≤D2maxC. D2fe≤D2max D2s≥D2minD. D2max≥D2fe≥D2min14．螺纹标注：M 20×2－7h－L 中，“7h”表示。

一、填空题1. 基轴制 过渡配合2. 高一级 同级 3．过盈4. 局部负荷 循环负荷 摆动负荷5. φ80.023 φ79.9776.精密级 中等级 粗糙级7. 工作量规 验收量规 校对量规8. 轮廓算术平均偏差 微观不平度十点高度 轮廓最大高度 9. 测量对象 计量单位 测量方法 测量结果的精确度 10. 完全互换 不完全互换 评分标准：每空1分, 共25分。

二、判断题1. .2..3..4..5..6..7..8..9..10.√ 评分标准：每小题1.5分, 共15分。

三、解：0+-d f D max min f d D T T T 493019m ES X ei 191130m X T 194930mes T ei 191130m EI ES T 30300m=-=-=μ=+=+=μ-=-=-μ=+=+=μ=-=-=μm a x=X评分标准: 每问个1.5分, 公差带图2.5分, 共10分。

四、解: （1）10124.997100.00316=====∑ii x x mmmmσ（2）单次测量值的极限误差lim 30.00949=±=±mm δσ（3）算术平均值的标准偏差 0.00110==x mm σσ（4）算术平均值的极限误差 lim 30.003=±=±x mm δσ 评分标准: 每步各2分, 共8分。

五、解： （1） 1222=++d d L l1211122∂∂∂===∂∂∂L L Ld d l（2）lim lim lim 12222222lim 12222222110.0150.00510.03220.031⋅⋅⋅⋅⎛⎫⎛⎫∂∂∂⎛⎫=±++ ⎪ ⎪ ⎪∂∂∂⎝⎭⎝⎭⎝⎭⎛⎫⎛⎫=±⨯+⨯+⨯ ⎪ ⎪⎝⎭⎝⎭=±d d lLL L L d d l mmδδδδ评分标准: 第一步2分, 第二步, 公式列写正确3分, 结果正确1分, 共6分。

互换性与测量基础试卷（B）1、判断下列说法是否正确(以“√”或“×”填入括号内)：（每题1分，共14分）(1)不经挑选和修配就能相互替换、装配的零件，就是具有互换性的零件。

(×)(2)互换性原则只适用于大批量生产。

(×)(3)不一定在任何情况下都要按完全互换性的原则组织生产。

(√)(4)为了实现互换性，零件的公差规定得越小越好。

(×)(5)国家标准中强制性标准是必须执行的，而推荐性标准执行与否无所谓。

(×)(6)企业标准比国家标准层次低，在标准要求上可稍低于国家标准。

(×)(7)尺寸公差是零件尺寸允许的最大偏差。

(×)(8)公差通常为正，在个别情况下也可以为负。

(×)(9)孔和轴的加工精度越高，则其配合精度也越高。

(√)(10)配合公差总是大于孔或轴的尺寸公差。

(√)(11)过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。

(×)(12)从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

(×)(13)图样上没有标注公差的尺寸就是自由尺寸，没有公差要求。

(×)(14)以被测零件的极限尺寸作为验收极限，可能产生误收，也可能产生误废。

(√)2、选择正确答案，将其序号填入空白处：（每格1分，共40分）(1)国家标准规定的尺寸公差等级为 D 。

A 1~12共12级B 1~18共18级C 1~20共20级D 01~18共20级(2)下列配合中 D 的配合最紧， A 的配合最松。

A H7/g6B JS7/h6C H7/h6D H7/s6(3)选择基准制时应优先选用 B ，其理由是 E 。

A 基轴制B 基孔制C 非基准制D 孔比轴难加工E 为了减少定尺寸刀具、量具的规格数量F 为了保证使用精度(4)下列配合中配合性质相同的是 A 和 C 。

A φ30H7/g6和φ30G7/h6B φ30H7/r7和φ30R7/h7C φ30H8/f8和φ30F8/h8D φ30K6/h6和φ30H6/k6(5)直线度公差适用于 C ，对称度公差适用于 B ，跳动公差适用于 A 。

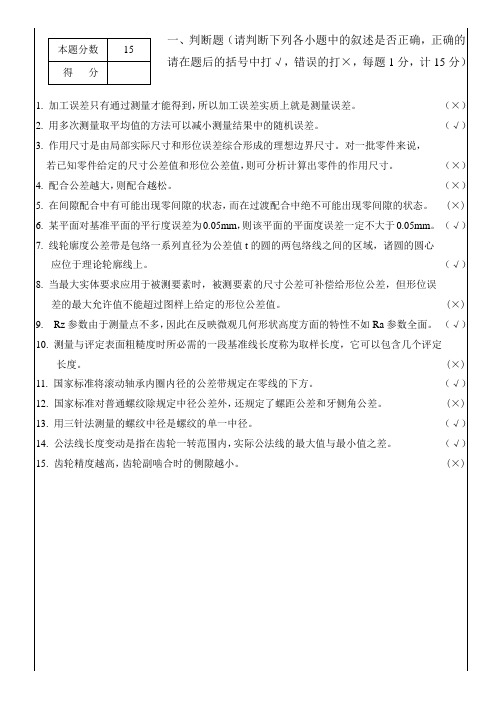

一、判断题（请判断下列各小题中的叙述是否正确，正确的Array请在题后的括号中打√，错误的打×，每题1分，计15分）1. 加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。

（×）2. 用多次测量取平均值的方法可以减小测量结果中的随机误差。

（√）3. 作用尺寸是由局部实际尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知零件给定的尺寸公差值和形位公差值，则可分析计算出零件的作用尺寸。

（×）4. 配合公差越大，则配合越松。

（×）5. 在间隙配合中有可能出现零间隙的状态，而在过渡配合中绝不可能出现零间隙的状态。

(×)6. 某平面对基准平面的平行度误差为0.05mm，则该平面的平面度误差一定不大于0.05mm。

（√）7. 线轮廓度公差带是包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆的圆心应位于理论轮廓线上。

（√）8. 当最大实体要求应用于被测要素时，被测要素的尺寸公差可补偿给形位公差，但形位误差的最大允许值不能超过图样上给定的形位公差值。

(×)9. Rz参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数全面。

（√）10. 测量与评定表面粗糙度时所必需的一段基准线长度称为取样长度，它可以包含几个评定长度。

(×)11. 国家标准将滚动轴承内圈内径的公差带规定在零线的下方。

（√）12. 国家标准对普通螺纹除规定中径公差外，还规定了螺距公差和牙侧角公差。

(×)13. 用三针法测量的螺纹中径是螺纹的单一中径。

（√）14. 公法线长度变动是指在齿轮一转范围内，实际公法线的最大值与最小值之差。

（√）15. 齿轮精度越高，齿轮副啮合时的侧隙越小。

(×)二、填空题（请将以下各小题答案按序号填写在本页下方相Array应的横线上，每空1分，计25分）1. 测量误差根据其产生的原因可以分为（1）误差、（2）误差和（3）误差等。

互换性与技术测量试卷(十二套)含部分答案-CAL-FENGHAI.-(YICAI)-Company One1互换性与技术测量试卷一一. 是非判断题：（是划“√”非划“×”）（10分）1.只要将零件的基本尺寸一致，则零件就具有互换性。

（×）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。

（×）3.误差是加工和检测过程中产生的，公差是设计给定的。

（√）4.φ10f7、φ10f8分别与φ10H8配合，它们的Xmin值相等。

（√）5.若某圆柱面的圆度误差值为0.005mm，则该圆柱面对轴线的径向圆跳动差值亦不小于0.005mm 。

（√）6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。

（×）7.精密粗糙度仪是采用针描原理进行测量的。

（√）8.在精密测量中，量块通常是按等使用的。

（√）9.已知某配合的Ymax=－25μm，Tf=35μm。

则此配合是过渡配合。

（√）10. 加工零件的实际尺寸愈靠近基本尺寸，就愈准确。

（×）二、填空题：（15分）1. 若某孔的尺寸标注为φ30+021.00mm，则该零件的MMS为30mm，又称为该零件的最小极限尺寸；其LMS为30.021mm，又称为该零件的最大极限尺寸；而加工允许的尺寸变动范围是0~0.021mm，称为该零件的公差。

若加工后测得某孔的实际尺寸为φ30mm，则该零件是（是、否）合格。

2. φ30F7/h7表示基本尺寸为30mm的基轴（基准）制的间隙配合。

其中F7、h6是公差带代号，F、h是基本偏差代号，7、6表示标准公差等级数。

3.极限尺寸判断原则是指孔和轴的作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的实际尺寸不允许超过其最小实体尺寸。

4.测量的四要素为：测量对象；测量计量单位；测量方法；测量精确度。

5.测量误差按其性质分为三类，即随机误差粗大误差系统误差。

三、选择题：（10分）1.基本偏差为a~h的轴与基本偏差为H的孔可构成。

互换性与技术测量B实验思考题解答[大全]第一篇：互换性与技术测量B实验思考题解答[大全]互换性与技术测量B实验思考题解答试验一：长度尺寸的测量思考题：1.用比较仪能否进行绝对测量？答：可以，在指示表上找到一个基准值，然后用量块叠加进行测量到这个点的真值，就可以进行实际测量。

2.测量时，量块是按等使用还是按级使用？答：在测量时，量块对于作为基准进行长度尺寸传递，以及高精度的测量，应当按等使用；而在一般测量时可按级使用，以简化计算。

按等使用还能克服由于量块经常使用导致测量面质量下降而引起精度降低的缺陷。

因此按等使用量块不仅精度高，而且具有一定的经济意义。

实验二：表面粗超度的测量 1.用光切显微镜能测Ra吗？答：不可以。

因为Ra为轮廓上各点至中线的纵坐标值的绝对值的算术平均值，所以不能直接测量，而且中线的位置也不能通过观测确定。

2.光切显微镜可用于测量哪些表面粗糙参数？答：光切法显微镜以光切法测量和观察机械制造中零件加工表面的微观几何形状；在不破坏表面的条件下，测出截面轮廓的微观平面度和沟槽宽度的实际尺寸；此外，还可测量表面上个别位置的加工痕迹和破损情况.现在市面上的只有上海产的9J,但它只能对外表面进行测定；如需对内表面进行测定，而又不破坏被测零件，则可用一块胶体把被测面模印下来，然后测量模印下来的胶体的表面实验三：导轨直线度误差测量1.评定直线度误差有几种方法？哪种方法误差最小？答：两端点连线法、最小二乘法、最小区域法最小区域法的误差最小2.直线度误差按什么方向计取？为什么？答：直线度误差是指实际直线对理想直线的变化量,反映了被测直线的不直程度；直线度误差可分为给定平面内的直线度误差、给定方向的直线度误差和任意方向内的直线度误差。

而在本实验中直线度误差为给定平面内的直线度误差计取方向垂直导轨所在平面。

直线上各点跳动或偏离此直线的程度。

没有方向实验四：平面度误差测量1.评定平面度误差有哪几种方法？哪种方法评定的误差值最小？答：三点法、对角线法、最小二乘法、最小包容区域法（三角形准则、交叉准则、直线准则）最小条件评定，排除了评定基准带来的误差，更如实地反映了被测平板的平面度误差，所评定的误差值为最小，有利于最大限度地保证平板平面度的合格性。

互换性与技术测量习题答案(总37页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《互换性与技术测量》习题答案，如某些题存在错误，请与万书亭联系（，）,欢迎批评指正第1章绪论1-1.互换性在机器制造业中有什么作用和优越性？互换性原则已经成为提高生产水平和促进技术进步强有力的手段之一，主要体现在：1）对机械设计方面。

设计过程中，设计人员应尽量采用具有互换性的标准化零部件，这样将简化设计量，大大缩短设计周期，同时有利于实现计算机辅助设计。

2）对零部件加工方面。

零部件具有互换性，有利于实现专业化协作生产，这样产品单一，有利于提高产品质量和提高生产率，同时采用高效率的专业设备，实现生产过程的自动化。

3）在装配过程方面。

零部件具有互换性，有利于专业化分散生产，集中装配。

所以大大提高了生产率，同时实现自动化流水作业，大大降低工人的劳动强度。

4）对机器使用和维修方面。

当机器零件磨损或损坏后，可用相同规格的备件迅速替换，缩短修理时间，节约维修费用，保证机器工作的连续性和持久性，提高机器的使用率。

1-2.完全互换与不完全互换有何区别用于何种场合零件或部件在装配成机器或更换时，既不需要选择，也不需要辅助加工与修配就能装配成机器，并能满足预定的使用性能要求，这样的零部件属于完全互换，而需要经过适当选择才能装配成机器，属于不完全互换。

不完全互换应用于机器装配精度高的场合。

1-3.下面两列数据属于哪种系列公比q为多少（1）电动机转速有（单位为r／min）：375，600，937，1500…。

（2）摇臂钻床的主参数（最大钻孔直径，单位为mm）：25，31，40，50…。

答：1)属于R5系列，公比为2)属于R10系列，公比为.第2章测量技术基础2-1.量块的“等”和“级”是怎样划分的使用时有何不同量块按制造精度分为5级，即0、1、2、3和K级，其中0级精度最高，3级最低，K为校准级，用来校准0、1、2、3级量块。

互换性技术测量试题与答案共3套试题部分第一套一、填空题1．轴的基本偏差代号为________～________时;与基准孔配合形成间隙配合.. 2．孔和轴的公差带由__________决定大小;由___________决定位置..3．已知某基准孔的公差为0.013;则它的下偏差为________mm;上偏差为________mm..4．在任意方向上;线的位置度公差带形状是________________________;在给定的一个方向上;线的位置度公差带形状是________________________..5．圆度和圆柱度公差等级有____级;其它注出形位公差项目的等级有____.. 6．孔的最大实体尺寸即孔的________•极限尺寸;轴的最大实体尺寸为轴的________极限尺寸..7．国标按螺纹公差等级和旋合长度规定了3种精度级;分别称为__________、__________和__________..8.根据国标规定;向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级;其中__________级精度最高;__________级精度最低..9．国标规定的表面粗糙度高度参数名称和代号有________________、________________、________________..10．根据泰勒原则;量规通规的工作面应是_________表面;止规的工作面应是________表面..11．圆柱度和径向全跳动公差带的________相同;________不同..二、判断题若正确请在题后的括弧内打“√”1．零件尺寸的公差等级越高;其基本偏差的绝对值就越小..2．φ30M8／h7和φ30H8／m7的配合性质相同..3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用..4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域..5．当包容要求用于单一要素时;被测要素必须遵守最大实体实效边界.. 6．根据国家标准;滚动轴承内圈内径公差带在零线下方;上偏等于0..7．测量过程中产生随机误差的原因可以一一找出;而系统误差是测量过程中所不能避免的..8、光滑极限量规通规的基本尺寸等于工件的最大极限尺寸..9．零件的实际尺寸越接近其基本尺寸就越好..10．使用的量块数越多;组合出的尺寸越准确..三、某基孔制配合;基本尺寸为50mm;孔公差为0.039mm;轴公差为0.025mm;已知配合的最小间隙是＋0.009 mm;试确定孔、轴极限偏差;画出孔、轴尺寸公差带图..四、某仪器已知其标准偏差为σ=±0.002mm;用以对某零件进行4次等精度测量;测量值为67.020、67.019、67.018、67.015mm;试求测量结果..五、在某仪器上对轴尺寸进行10次等精度测量;得到数据如下：20.008、20.004、20.008、20.010、20.007、20.008、20.007、20.006、20.008、20.005mm..若已知在测量过程中破在系统误差和粗大误差;试分别求出以单次测量值作结果和以算术平均值作结果的极限误差..六．试将下列技术要求标注在图上..1大端圆柱面的尺寸要求为φ45 0-0.02mm;并采用包容要求..2小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0.03mrn..3小端圆柱面的尺寸要求为250.007mmφ±;素线直线度公差为0.01mm;并采用包容要求..4大端圆柱面的表面粗糙度Ra 值不允许大于0.8mμ;其余表面R a值不允许大于1.6mμ..七、下列各图中;被测要素分别应用哪种公差原则其理想边界的名称是什么理想边界的尺寸是多少若实测某零件得其实际尺寸处处为20φ;轴线的垂直度误差为0.02mmφ;试判断该零件对图a、b、c的三种技术要求是否合格八、请说明下列代号的详细含义..1．2．a M2026H/5g6g⨯- b M105g6g S--第二套一、填空题1．φ30+0.012-0.009mm的孔与φ30 0-0.013mm的轴配合;属于＿基轴＿＿＿制＿过渡＿＿＿配合..2．国家标准规定的优先、常用配合在孔、轴公差等级的选用上;采用“工艺等价原则”;公差等级高于IT8的孔均与＿高一级 ＿＿＿级的轴相配：低于IT8的孔均和＿ 同级＿＿＿级的轴相配..3．孔、轴配合的最大过盈为60m -μ;配合公差为40m μ;可以判断该配合属于＿＿过盈＿＿配合..4．滚动轴承的负荷类型分为＿＿局部负荷 循环负荷 摆动负荷三种..5．尺寸φ80JS8;已知IT846m =μ;则其最大极限尺寸是＿φ80.023 ＿＿＿mm;最小极限尺寸是 φ79.977＿＿＿mm..6．国标按螺纹公差等级和旋合长度规定了3种精度级;分别称为__________、__________和__________..7．光滑极限量规按用途可分为____________、____________、___________三种..8．国标规定表面粗糙度高度评定参数名称和代号有________________、________________、________________..9．测量过程包括____________、____________、____________和____________四个要素..10、互换性可分为____________和____________..二、判断题若正确则在括弧内打“√”1．图样标注00.02120-φmm 的轴;加工得愈靠近基本尺寸就愈精确..2．量块分“级”的主要依据是量块长度极限偏差和量块长度变动量的允许值..3．普通螺纹精度标准对直径、螺距、牙型半角分别规定了公差..4．滚动轴承内圈与轴的配合;采用基孔制..5．有相对运动的配合应选用间隙配合;无相对运动的配合均选用过盈配合..6．配合精度要求高的零件;其表面粗糙度数值应大..7．φ30H7／f6 和φ30F7／h6的配合性质相同..8．对同一要素既有位置公差要求;又有形状公差要求时;形状公差值应大于位置公差值..9． 端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同..10．对被测要素采用独立原则时;只要实际尺寸和形位误差中有一项超差;则该零件不合格..三、有某一对配合的基本尺寸为60mm φ;配合公差f T 49m =μ;最大间隙max X 19m =+μ;孔公差D T 30m =μ;轴的下偏差ei 11m =+μ;求T d 、ES 、EI 、es 及X min 或Y max ;并画出公差带图..四、用某仪器对某工件外圆同一部位进行10次等精度重复测量;测量值分别为24.999、24.994、24.998、24.999、24.996、24.998、24.998、24.995、24.999、24.994mm..已知在测量过程中不存在系统误差和粗大误差;试求单次测量值的极限误差和算术平均值的测量极限误差..五、图示零件;测得如下尺寸及其测量误差：1d 30.0020.015mm =φ±;2d 5.0500.005mm =φ±;40.010.03mm =±l ;试求中心距L 的测量误差..六、试将下列技术要求标注在下图上另画图标注..1．d φ圆柱面的尺寸为00.02530mm -φ;采用包容要求;D φ圆柱面的尺寸为00.03950mm -φ;采用独立原则..2．d φ表面粗糙度的最大允许值为R 1.25m a =μ;D φ表面粗糙度的最大允许值为R 2m a =μ..3．键槽侧面对D φ轴线的对称度公差为0.02mm ..4．D φ圆柱面对d φ轴线的径向圆跳动量不超过0.03 mm;轴肩端平面对d φ轴线的端面圆跳动不超过0.05 mm..七、某孔的公差要求如图所示..问：被测要素采用哪种公差原则 其理想边界名称是什么 试列出被测要素合格的条件..若测得工件的局部实际尺寸处处都为a D =20.01mm;直线度误差f 0.025=φ;并判断该工件是否合格八、说明下面各标注代号的含义..1M20×1.5-5g6g-L 23.21.6R z 50 3.2（a ）（b ）（c ）（d ）九、某螺母中径的公差带为7H ;公称中径2D 18.376mm =;中径公差2DT 280m =μ..已知该螺母的实际中径2a D 18.61mm =;螺距累积偏差的中径当量P f 0.069mm ∑=;•牙型半角偏差的中径当量/2f 0.038mm α=..试写出该螺母中径的极限尺寸、螺母内螺纹中径合格性的判定条件;并判断该螺母中径是否合格..第三套一、选择题每小题2分;共30分1．保证互换性生产的基础是 ..A ．通用化 B. 系列化 C. 标准化 D. 优化2．决定尺寸公差带大小的是 ;A 、公差等级B 、基本尺寸C 、实际偏差D 、基本偏差3． 60+0.046 0的孔与 60±0.015的轴的结合是 配合;A. 间隙B. 过渡C. 过盈D. 无法确定.4． 对于尺寸公差带;代号为P-ZC 的基本偏差为A、上偏差; 正值B、上偏差;负值C、下偏差; 正值D、下偏差; 负值5．考虑到孔、轴的工艺等价性;下列孔、轴配合中选用不合理的是＿＿..A．H8／u8 B．H6／g5 C．H8／js8 D．H9／a96．当需要对某一被测要素同时给出定向公差和形状公差时;其形状公差值不得定向公差的一半..A．大于 B. 等于 C.小于 D.小于等于7．当被测要素是圆柱面时;其形位公差带的形状是之间的区域..A B C D8．孔的体外作用尺寸其实际尺寸;A、不大于B、不小于C、大于D、等于9．在表面粗糙度评定参数中;能充分反映表面微观几何形状高度方面特性的是 ..A. Ra、B. RzC. R YD. R S m10．.如图2-1所示车床顶尖高度尺寸链;属于减环的是 ..A．A1 B．A2 C．A3 D．A0a b11．公差要求是否实现需要通过来判断..A．计算 B.考察 C.检测 D.实验12．滚动轴承内圈与基本偏差为h的轴颈形成配合A．间隙； B．过盈； C．过渡； D．无法确定..13. 普通内螺纹中径合格条件是 .A. D2fe≤D2min D2s≥D2maxB. D2fe≥D2min D2s≤D2maxC. D2fe≤D2max D2s≥D2minD. D2max≥D2fe≥D2min14．螺纹标注：M 20×2－7h－L 中;“7h”表示 ..A. 中径和大径公差带;B. 中径公差带;C. 小径公差带;D. 中径和小径公差带15．齿轮的传动精度、平稳精度和接触精度 ..A．必须选择同一精度等级 B.可选择不同精度等级C.必须传递运动准确性精度等级最高D.必须传动平稳性精度等级最高二、填空题每空1分;共15分1. 尺寸公差带二要素是指公差带的 .2. GB/T1800.2将线性尺寸的标准公差分为20级;其中最高级为3. 表面粗糙度的两个高度特征参数中;比较全面客观地反映表面微观几何形状特征的是 ..4 .配合精度要求高的零件;其表面粗糙度数值应5.齿轮精度指标F的名称是 ;P6.在一定测量条件下;n次测取同一量值x; 其测量误差绝对值和符号以不可预计的方式变化;则为误差7.滚动轴承国家标准将内圈内径的公差带规定在零线的8.优先数系派生系列Rr/p是指从Rr中每逢项选一项所构成的优先数系9.配合公差的数值愈小;则相互配合的孔、轴的公差等级愈10.齿轮精度指标Fr的名称是_______________ ;属于_______________公差组;是评定齿轮_______________的单项指标..11.尺寸φ80JS8;已知IT8=46μm;则其最大极限尺寸是 mm;最小极限尺寸是 mm..12.作用在轴承上的径向载荷可以分为局部载荷;循环载荷和三类..三、填表每空2分;共20分1.根据已知项;填写未知项..图;填下表..1、改正下面标注错误的地方..2、写出下列公差代号的含义..a b c五、计算题15分1.有一螺栓M20×2—5h;加工后测得结果为：实际中径为18.681mm;螺距累积误差的中径当量fP=0.018mm;牙型半角误差的中径当量fa/2=0.022mm;已知公称中径d2=18.701mm;中径公差Td2=0.125mm...1解释M20×2—5h的含义..2判断该螺栓的合格性..试题标准答案与解析互换性与技术测量第一套标准答案一、解：1．a、h2. 标准公差基本偏差3．0、0.0134．圆柱面内的区域两相互平行平面间的区域5．13 126．最小最大7．精密级中等级粗糙级8．5 B G9．轮廓算术平均偏差微观不平度十点高度轮廓最大高度10．全形非全形点状11．形状方向及位置评分标准：每空1分;共25分..二、解：1．×2. √3. √4.×5. ×6. √7.×8.×9. ×10. ×评分标准：每小题1.5分;共15分..三、解：1根据已知条件;孔的基本偏差EI＝0;上偏差 ..2已知Xmin＝EI-es＝＋0.009mm;es＝EI-Xmin＝0－0.009=-0.009mm;ei＝es-Td＝－0.009-0.025=-0.034mm..评分标准：第1、2步各4分;公差带图2分；共10分..四、解：1测量结果2测量结果的极限误差评分标准：第1步;2分;第2步;5分；共7分..五、解：12单次测量值的极限误差3算术平均值的标准偏差4算术平均值的极限误差评分标准：每步各2.5分;共10分..六．解：评分标准：每步各3分;共12分..七、解：1a被测要素应用独立原则;b、c被测要素应用最大实体要求..2a图无理想边界;b、c图的理想边界是最大实体实效边界;其中b的理想边界尺寸是c图的理想边界尺寸是3a被测要素合格的条件是根据已知数据;可知被测要素满足a图的技术要求..b被测要素合格条件是根据已知数据;可知满足b图的技术要求..c被测要素的合格条件是根据已知条件;可知不满足第一个条件;故不合格..评分标准：第1步;3分;第2步;3分；第3步;6分；共12分..八、解：1第一个代号的含义：用不去除材料的方法获得表面;第二个代号的含义：用去除材料的方法获得表面;要求表面粗糙度值不大于 ..2a公制普通细牙螺纹;公称直径20mm;螺距2mm的内外螺纹配合;内螺纹的中径、小径公差带代号为6H;外螺纹的中径公差带代号为5g;大径公差带代号为6g..b公制普通螺纹;公称直径10mm;中径公差带代号5g;大径公差带代号6g;短旋合长度..评分标准：第1步;每小题各2分；第2步;每小题各2.5分;共9分..互换性与技术测量第2套标准答案1．基轴制过渡配合2．高一级同级3．过盈4．局部负荷 循环负荷 摆动负荷5．φ80.023 φ79.9776.精密级 中等级 粗糙级7．工作量规 验收量规 校对量规8．a R 轮廓算术平均偏差 z R 微观不平度十点高度 y R 轮廓最大高度9．测量对象 计量单位 测量方法 测量结果的精确度10．完全互换 不完全互换评分标准：每空1分;共25分..二、判断题1．× 2. √ 3. × 4.√ 5.× 6.× 7.√ 8.× 9.√ 10.√评分标准：每小题1.5分;共15分..三、解：评分标准：每问个1.5分;公差带图2.5分;共10分..四、解：12单次测量值的极限误差3算术平均值的标准偏差 0.001==x mm σ 4算术平均值的极限误差 lim 30.003=±=±x mm δσ评分标准：每步各2分;共8分..五、解：12评分标准：第一步2分;第二步;公式列写正确3分;结果正确1分;共6分..六、解：评分标准：每一小题全部正确3分;共12分..七、解：1采用最大实体要求 2理想边界是最大实体实效边界 3被测要素合格的条件：4根据上述合格条件;被测实际要素的体外作用尺寸a 、b 两个条件均满足;故该被测工件满足图样上的技术要求..评分标准：每一步;2分;共8分..八、10解：1公制细牙外螺纹;公称直径20mm;螺距1.5mm ；中径公差带代号5g ；大径公差带代号6g ；长旋合..2a 用去除材料的方法获得表面;表面粗糙度最大允许值是Ra 3.2m μ;最小允许值是a R 1.6m μ..b 用去除材料的方法获得表面;表面粗糙度最大允许值是z R 50m μ..c用不去除材料的方式获得表面..d 不限加工方式;要求表面粗糙度最大允许值为a R 3.2m μ..评分标准：第1小题;每步1分；第2小题;每小题1.5分；共10分..九、6解：1螺母中径的极限尺寸因该螺母的中径的基本偏差为H;所以EI=0;所以2中径合格条件3被测螺纹的作用中径因为故合格..互换性与技术测量第三套标准答案一、选择题每题2分;共30分、1C2A3B4B5D 6A7A8A9A10C 11C12B13C14A15B二填空题每题1分共10分、1位置和大小；2 IT01；3 Ra ;4 较小5 齿距累积误差、6 随机；7下方；8 十；9高；10 齿圈径向跳到误差；11 84.6mm；75.4mm；12 摆动、、三填表每空2分、1+0.086 ；0.021；0；0.013；0.034、2 60; 60.03;包容要求；最大实体边界；60da60 60.03 fa< 0.03、四分析题第1小题10分;第2小题10分;共20分、1.答2 答1a图圆柱面任一素线的直线度公差值为0.02mm3 分2b图圆柱面中心轴线的直线度公差值为0.02mm 3分3c图圆柱的上端面对下端面的平度度公差值为0.02mm..4五、计算题共15分1符号含义正确得5分；合格性解题步骤及结果正确得10分其中：M20×2—5h的含义：普通细牙外螺纹;公称直径为20mm;单线螺纹;螺距为2mm;右旋向;中径和顶径的每项1分公差带为5h;中等旋合长度.. 共5分2 合格性判断结果正确得2分因为：中径的公差带为5h 所以其上偏差等于0 1分下偏差等于-公差值即-0.125mm 1分dmax=18.701+0=18.701mm 1分dmin=18.701+-0.125=18.576mm 1分dfe=d2sa+fp+ fa/22分=18.681+0.018+0.022=18.721mm因为：18.681＞18.576 所以保证连接强度2分dfe=18.721＞dmax18.701 没有保证旋合性..所以此螺栓不合格.. 2分。
