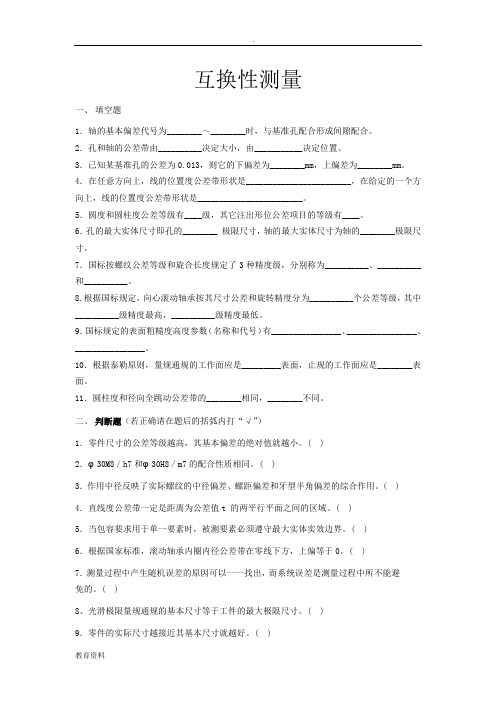

互换性测量一、填空题1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。
2．孔和轴的公差带由__________决定大小，由___________决定位置。
3．已知某基准孔的公差为0.013，则它的下偏差为________mm，上偏差为________mm。
4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。
5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。
6．孔的最大实体尺寸即孔的________•极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。
7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。
8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。
9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。
10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。
11．圆柱度和径向全跳动公差带的________相同，________不同。
二、判断题（若正确请在题后的括弧内打“√”）1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。
( )2．φ30M8／h7和φ30H8／m7的配合性质相同。
( )3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。
( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。
( )5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。
尺寸公差与形位公差习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。
（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）3．国家标准规定，孔只是指圆柱形的内表面。
（）mm的轴，加工得愈靠近基本尺寸就愈精确。
（）4．图样标注φ200-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（）6．某孔要求尺寸为φ20-0.046，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。
-0.067（）7．未注公差尺寸即对该尺寸无公差要求。
（）8．基本偏差决定公差带的位置。
（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）13．某实际要素存在形状误差，则一定存在位置误差。
（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任14．图样标注中Φ20+0.021意确定。
（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
互换性与技术测量试题及答案一、试题一、选择题（每题2分，共20分）1. 以下哪个不是互换性的基本条件？A. 尺寸一致性B. 几何形状一致性C. 功能一致性D. 材料一致性2. 在互换性设计中，以下哪个参数用于表示零件加工误差？A. 基本尺寸B. 上偏差C. 下偏差D. 公差3. 在技术测量中，以下哪个是测量误差的主要来源？A. 测量工具误差B. 测量方法误差C. 测量环境误差D. 所有以上选项4. 以下哪个测量方法属于间接测量？A. 尺寸测量B. 重量测量C. 温度测量D. 压力测量5. 在互换性设计中，以下哪个表示配合的最小间隙？A. 基本尺寸B. 上偏差C. 下偏差D. 公差二、判断题（每题2分，共20分）1. 互换性设计可以降低制造成本。
（）2. 公称尺寸是指零件的加工尺寸。
（）3. 在技术测量中，绝对误差是指测量值与真实值之间的差。
（）4. 测量误差越小，测量精度越高。
（）5. 在互换性设计中，配合间隙越大，零件磨损越严重。
（）三、填空题（每题2分，共20分）1. 互换性设计的基本原则是保证零件的______、______和______。
2. 在互换性设计中，公差带是由______、______和______组成的。
3. 测量误差包括______误差、______误差和______误差。
4. 在技术测量中，测量方法误差主要包括______误差、______误差和______误差。
5. 互换性设计中的配合分为______配合、______配合和______配合。
四、简答题（每题5分，共20分）1. 简述互换性设计的基本原则。
2. 简述测量误差的分类及特点。
3. 简述互换性设计中的配合种类及其特点。
4. 简述技术测量中减小测量误差的方法。
二、答案一、选择题1. D2. D3. D4. B5. C二、判断题1. √2. ×3. √4. √5. ×三、填空题1. 尺寸一致性、几何形状一致性、功能一致性2. 基本尺寸、上偏差、下偏差3. 系统误差、随机误差、粗大误差4. 方法误差、操作误差、环境误差5. 过盈配合、间隙配合、过渡配合四、简答题1. 互换性设计的基本原则：保证零件的尺寸一致性、几何形状一致性和功能一致性。
第1章绪论一、填空题1．几何参数互换性功能互换性2．完全互换不完全互换不完全互换3．误差检测4．基础标准产品标准方法标准安全和环境保护标准5．R5 R10 R20 R40 先疏后密R80 参数分级很细或基本系列中的优先数不能适应实际情况二、选择题1．ABCD 2．A B 3．B三、判断题1．×2．×3．√4．√四、问答题1．什么是互换性？互换性在机械设计与制造中的意义如何？答：互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选、调整或修配（如钳工修理）就能装在机器上，达到规定的性能要求。
互换性给产品的设计、制造、使用和维修都带来了很大的方便。
（1）设计方面从设计方面看，由于采用按互换性原则设计和生产的标准零件和部件，可以简少绘图、计算等设计工作量，缩短设计周期，提高设计的可靠性，有利于产品的多样化和计算机辅助设计。
（2）制造方面从制造方面看，互换性有利于组织大规模专业化生产，有利于采用先进的工艺和高效的专用设备，有利于实现加工和装配过程的机械化、自动化。
互换性与测量技术（3）使用和维修方面从使用和维修方面看，具有互换性的零部件在磨损或损坏后可以及时更换，因而减少了机器的维修时间和费用，可保证机器工作的连续性和持久性，提高了机器的使用价值。
因此，互换性对保证产品质量、提高生产率、降低产品成本、降低劳动强度等方面均具有重要意义，它已成为现代机械制造业中一个普遍遵循的原则。
2．完全互换和不完全互换有何区别？答：完全互换是指在零部件装配或更换时，不需要选择、调整或修配，就可以达到预定的装配精度要求。
例如，常见的螺栓、螺母等标准件的互换性就属于完全互换。
不完全互换是指在装配前需要将零部件预先分组或在装配时需要进行少量修配调整才能达到装配精度的要求。
例如，拖拉机、汽车的活塞销和活塞销孔装配时的分组法装配、减速机轴承盖装配时的垫片厚度调整法装配等都属于不完全互换。
3．按级别分，标准可分为哪几类？答：按级别分，我国的标准可分为国家标准、行业标准、地方标准和企业标准四级。
尺寸公差与形位公差习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。
（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）3．国家标准规定，孔只是指圆柱形的内表面。
（）mm的轴，加工得愈靠近基本尺寸就愈精确。
（）4．图样标注φ200-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（）6．某孔要求尺寸为φ20-0.046，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。
-0.067（）7．未注公差尺寸即对该尺寸无公差要求。
（）8．基本偏差决定公差带的位置。
（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）13．某实际要素存在形状误差，则一定存在位置误差。
（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任14．图样标注中Φ20+0.021意确定。
（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
四、标注题（共10分）
试将下列技术要求标注在图样上：
①圆锥面A的圆度公差为0.006mm，素线的直线度公差为0.005mm；
②两个Φ圆柱面的圆柱度公差为0.009mm，Φ轴线的直线度公差为0.012mm；
③端面B对两个Φ轴线的圆跳动公差为0.01mm；
④切削加工A锥面粗糙度为Ra=3.2μm,两个Φ圆柱面粗糙度Ra=1.6μm，其余Ra=6.3μm
五、填表题（共10分）
试按图样上标注的形位公差和规定的公差原则或相关要求,填写下表各栏目所规定的内容。
（a）（b）图号
公差原则或
相关要求名称
理想边界的
名称和边界尺寸
最大实体尺
寸
最小实体状态下允
许的最大形位误差孔和轴的合格条件ａ包容要求MMB，φ50.033 φ50.033 0.016
d fe≤φ50.033，
d a≥φ50.017
ｂ最大实体要求MMVB，φ19.920 φ20 0.21
D fe≥φ19.920,
φ20≥Da≤φ20.13 Φ
5
+
０
.
1
7
Φ200
+０.13
Φ０.08 A
A
+
０
.
3
3
E
M。
一、填空题1. 基轴制 过渡配合2. 高一级 同级 3．过盈4. 局部负荷 循环负荷 摆动负荷5. φ80.023 φ79.9776.精密级 中等级 粗糙级7. 工作量规 验收量规 校对量规8. 轮廓算术平均偏差 微观不平度十点高度 轮廓最大高度 9. 测量对象 计量单位 测量方法 测量结果的精确度 10. 完全互换 不完全互换 评分标准：每空1分, 共25分。
二、判断题1. .2..3..4..5..6..7..8..9..10.√ 评分标准：每小题1.5分, 共15分。
三、解：0+-d f D max min f d D T T T 493019m ES X ei 191130m X T 194930mes T ei 191130m EI ES T 30300m=-=-=μ=+=+=μ-=-=-μ=+=+=μ=-=-=μm a x=X评分标准: 每问个1.5分, 公差带图2.5分, 共10分。
四、解: （1）10124.997100.00316=====∑ii x x mmmmσ（2）单次测量值的极限误差lim 30.00949=±=±mm δσ（3）算术平均值的标准偏差 0.00110==x mm σσ（4）算术平均值的极限误差 lim 30.003=±=±x mm δσ 评分标准: 每步各2分, 共8分。
五、解： （1） 1222=++d d L l1211122∂∂∂===∂∂∂L L Ld d l（2）lim lim lim 12222222lim 12222222110.0150.00510.03220.031⋅⋅⋅⋅⎛⎫⎛⎫∂∂∂⎛⎫=±++ ⎪ ⎪ ⎪∂∂∂⎝⎭⎝⎭⎝⎭⎛⎫⎛⎫=±⨯+⨯+⨯ ⎪ ⎪⎝⎭⎝⎭=±d d lLL L L d d l mmδδδδ评分标准: 第一步2分, 第二步, 公式列写正确3分, 结果正确1分, 共6分。
互换性与技术测量试卷一一.是非判断题：（是划“√”非划“×”）（10分）1.只要将零件的基本尺寸一致，则零件就具有互换性。
（×）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。
（×）3.误差是加工和检测过程中产生的，公差是设计给定的。
（√）4.φ10f7、φ10f8分别与φ10H8配合，它们的Xmin值相等。
（√）5.若某圆柱面的圆度误差值为0.005mm，则该圆柱面对轴线的径向圆跳动差值亦不小于0.005mm。
（√）6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。
（×）7.精密粗糙度仪是采用针描原理进行测量的。
（√）8.在精密测量中，量块通常是按等使用的。
（√）9.已知某配合的Ymax=－25μm，Tf=35μm。
则此配合是过渡配合。
（√）10.加工零件的实际尺寸愈靠近基本尺寸，就愈准确。
（×）二、填空题：（15分）1.若某孔的尺寸标注为φ30+021.00mm，则该零件的MMS为30mm ，又称为该零件的最小极限尺寸；其LMS为30.021mm ，又称为该零件的最大极限尺寸；而加工允许的尺寸变动范围是0~0.021mm ，称为该零件的公差。
若加工后测得某孔的实际尺寸为φ30mm，则该零件是（是、否）合格。
2.φ30F7/h7表示基本尺寸为30mm的基轴（基准）制的间隙配合。
其中F7、h6是公差带代号，F、h是基本偏差代号，7、6表示标准公差等级数。
3.极限尺寸判断原则是指孔和轴的作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的实际尺寸不允许超过其最小实体尺寸。
4.测量的四要素为：测量对象；测量计量单位；测量方法；测量精确度。
5.测量误差按其性质分为三类，即随机误差粗大误差系统误差。
三、选择题：（10分）1.基本偏差为a~h的轴与基本偏差为H的孔可构成。
a.基孔制的间隙配合；b.基轴制的间隙配合；c.基孔制的过渡配合；d.基轴制的过渡配合。
课后题第一章习题第一章圆柱公差与配合（9学时）基本要求：公差配合基本术语及定义，公差带图示法。
圆柱体结合的特点。
公差与配合国家标准的体系和结构，标准公差，基本偏差，公差带与配合。
公差与配合的选用：基孔制与基轴制的选择，公差等级的选择，配合的选择，不同基准制的应用。
公差与配合在图纸上的标注。
1.计算出表中的极限尺寸，上.下偏差和公差，并按国家标准的规定标注基本尺寸和上下偏差（单位为mm）。
2.已知下列三对孔，轴相配合。
要求：（1）分别计算三对配合的最大与最小间隙（Xmax ，Xmin）或过盈（Ymax，Ymin）及配合公差。
（2）分别绘出公差带图，并说明它们的配合类别。
① 孔：Φ20033.00+ 轴：Φ20065.0098.0-- ② 孔：Φ35007.0018.0+- 轴：Φ350016.0- ③ 孔：Φ55030.00+ 轴：Φ55060.0041.0++3. 下列配合中，查表1——7，表1——10，表1——11确定孔与轴的最大与最小间隙或过盈以及配合公差，画出公差带图，并指出它们属于哪种基准制和哪类配合？（1）Φ50H8/f7 （2）Φ80G10/h10 （3）Φ30K7/h6 （4）Φ140H8/r8 （5）Φ180H7/u6 （6）Φ18M6/h54．将下列基孔（轴）制配合，改换成配合性质相同的基轴（孔）制配合，并查表1——8，表1——10，表1——11，确定改换后的极限偏差。
（1）Φ60H9/d9 （2）Φ30H8/f7 （3）Φ50K7/h6 （4）Φ30S7/h6 （5）Φ50H7/u65.有下列三组孔与轴相配合，根据给定的数值，试分别确定它们的公差等级，并选用适当的配合。
（1）配合的基本尺寸=25mm ，X max =+0.086mm ，X min =+0.020mm （2）配合的基本尺寸=40mm ，Y max =-0.076mm ，Y min =-0.035mm （3）配合的基本尺寸=60mm ，Y max =-0.032mm ，Y min =+0.046mm6.根据结构的要求，图1——1所示为黄铜套与玻璃透镜间的工作温度t=-50℃时，应有0.009—0.075mm 的间隙量。
《互换性与技术测量》课程考试试卷《互换性与技术测量》课程考试试卷（一）一、填空题（每空1分，共15分）1、优先数系R5、R10、R20、R40为。
2、在公差带图中,孔公差带与轴公差带相互重叠的那种配合是配合。
3、量块按制造精度分级。
分级主要是根据等指标来划分的。
4、平面度公差带的形状是。
5、取样长度过长,有可能将的成分引入到表面粗糙度的结果中;取样长度过短,则不能反映待测表面粗糙度的。
6、确定检测光滑工件尺寸的计量器具时,测量多采用,检验多采用。
7、滚动轴承是标准件,其外圈与壳体孔的配合应采用制,其内圈与轴颈的配合应采用制。
8、对于普通螺纹,螺母中径的合格条件是不大于最大的极限中径,且不小于最小的极限中径。
9、矩形花键的尺寸公差采用制,目的是拉刀的数目。
二、判断题（每小题1分，共15分）1、为了实现互换性,同规格零件的几何参数应完全一致。
( )2、极限偏差影响配合的松紧程度,也影响配合的精度。
( )3、我国的法定计量单位是以国际单位制为基础确定的。
( )4、圆度和同轴度都用于控制回转体零件的实际要素,故二者可互换使用。
( )5、表面粗糙度标准中规定了参数Ra、Rz值,在加工后,同一表面测得的Ra和Rz值应相等。
( )6、表面粗糙度评定参数Ra,不适合评定太软的材料。
( )7、测量多用于零件的要素遵守相关要求时。
( )8、滚动轴承外圈与外壳孔的配合采用基轴制,而内圈与轴颈的配合采用基孔制。
( )9、尺寸链只应用于机器的装配中,而不应用于零件的加工中。
( )10、结构型圆锥配合只有基轴制配合。
( )11、国家标准中,对螺纹的螺距误差和牙型半角误差规定用中径公差来限制。
( )12、螺纹的五个基本参数都影响螺纹的配合性质。
( )13、平键配合中,键宽和轴槽宽的配合采用基孔制。
( )14、齿轮的精度越低,则齿轮副的侧隙越大。
( )15、几何偏心使加工过程中齿坯相对于滚刀的距离产生变化,切出的齿一边短而肥,一边长而瘦。
互换性技术测量试题与答案（共3套）试题部分第一套一、填空题1 •轴的基本偏差代号为__________ 〜_________ 时，与基准孔配合形成间隙配合。
2.__________________________ 孔和轴的公差带由__________ 决定大小，由决定位置。
3・已知某基准孔的公差为0.013 ,则它的下偏差为____________ mm,上偏差为____________ m m。
4.在任意方向上，线的位置度公差带形状是________________________________ ,在给定的一个方向上，线的位置度公差带形状是 ___________________________ 。
5.圆度和圆柱度公差等级有_______ 级，其它注出形位公差项目的等级有 _______ o6.孔的最大实体尺寸即孔的__________ ?极限尺寸，轴的最大实体尺寸为轴的____________ 极限尺寸。
7.国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为_____________ 、___________ 和__________ O8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为_________________ 个公差等级，其中__________ 级精度最高，____________ 级精度最低。
9.国标规定的表面粗糙度高度参数（名称和代号）有____________________ 、 _________________ 、10.根据泰勒原则，量规通规的工作面应是 ________ 表面，止规的工作面应是表面°11・圆柱度和径向全跳动公差带的 ____________ 相同，_________ 不同。
二、判断题（若正确请在题后的括弧内打“丿”）1.零件尺寸的公差等级越高，其基本偏差的绝对值就越小。
（）2. 4 30M8 /h7和* 30H8 / m7的配合性质相同。
（）3.作用屮径反映了实际螺纹的屮径偏差、螺距偏差和牙型半角偏差的综合作用。
（）4.直线度公差带一定是距离为公差值t的两平行平面之间的区域。
（）5.当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。
（）6.根据国家标准，滚动轴承内圈内径公差带在零线下方，上偏等于0。
（）7.测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。
（）8.光滑极限量规通规的基本尺寸等于工件的最大极限尺寸。
（）9.零件的实际尺寸越接近其基本尺寸就越好。
（）10・使用的量块数越多，组合出的尺寸越准确。
（）三、某基孔制配合，基本尺寸为50mm ,孔公差为0.039mm,轴公差为0.025mm,己知配合的最小间隙是+ 0.009 mm,试确定孔、轴极限偏差，画出孔、轴尺寸公差带图。
四、某仪器已知其标准偏差为。
=± 0.002mm,用以对某零件进行4次等精度测量，测量值为67.020、67.019、67.018 > 67.015mm ,试求测量结果。
五、在某仪器上对轴尺寸进行10次等精度测量，得到数据如下：20.008、20.004、20.008、20.010、20.007、20.008、20.007、20.006、20.008、20.005mm。
若已知在测量过程屮破在系统误差和粗大误差，试分别求出以单次测量值作结果和以算术平均值作结果的极限误差。
六. 试将下列技术要求标注在图上。
（1）大端圆柱面的尺寸要求为G 45 -o.o2°mm ,并采用包容要求。
（2）小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0.03mm。
（3）小端圆柱面的尺寸要求为25 0.007mm ,素线直线度公差为0.01mm ,并采用包容要求。
（4）大端圆柱面的表面粗糙度Ra值不允许大于0.8 m ,其余表面心值不允许大于l・6m。
七、下列各图屮，被测要素分别应用哪种公差原则？其理想边界的名称是什么？理想边界的尺寸是多少？若实测某零件得其实际尺寸处处为20 ,轴线的垂直度误差为0.02mm，试判断该零件对图a、b、c的三种技术要求是否合格？八、请说明下列代号的详细含义。
1.2.a) M20 2 6H/5g6g b) MIO 5g6g S第二套一、填空题1.__________________________________________________________ 4 3Q+O.O12 0009 mm的孔与4）30 °-o.oi3 mm的轴配合，属于—基轴_______________________________________ 制—过渡______ 配合。
2.国家标准规定的优先、常用配合在孔、轴公差等级的选用上，采用“工艺等价原则”，公差等级高于IT8的孔均与—高一级___________ 级的轴相配：低于IT8的孔均和—同级 ___________级的轴相配。
3.孑L、轴配合的最大过盈为60 m ,配合公差为40 m,可以判断该配合属于—过盈——配合。
4•滚动轴承的负荷类型分为—局部负荷循环负荷摆动负荷三种。
5.尺寸4）80JS8,已知IT8 46 m ,则其最大极限尺寸是80.023 _____ mm ,最小极限尺寸是4）79.977 ______ mm。
6.国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为_____________ 、__________和__________ O7.光滑极限量规按用途可分为_______________ 、____________ 、_____________ 三种。
8 .国标规定表面粗糙度高度评定参数（名称和代号）有_____________________________________ 、9.测量过程包括______________ 、_____________ 、_____________ 和 ____________ 四个要素。
10、__________________________ 互换性可分为_ 和o二、判断题（若正确则在括弧内打“丁”）1.图样标注20 0.021° mm的轴，加工得愈靠近基本尺寸就愈精确。
（）2.量块分“级”的主要依据是量块长度极限偏差和量块长度变动量的允许值。
（）3.普通螺纹精度标准对直径、螺距、牙型半角分别规定了公差。
（）4•滚动轴承内圈与轴的配合，采用基孔制。
（）5.有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。
（）6.配合精度要求高的零件，其表面粗糙度数值应大。
（）7.4）30H7 / 16和4）30F7 / h6的配合性质相同。
（）8.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
9. 端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
10. 对被测要素采用独立原则时， 只要实际尺寸和形位误差屮有一项超差, ( ) 三、有某一对配合的基本尺寸为60mm ,配合公差TfXmax 19 m ,孔公差T D 30 m ,轴的下偏差ei 11m,求T d 、ES 、El 、cs 及 X (或Y ),并画出公差带图。
min max 四、用某仪器对某工件外圆同一部位进行 10次等精度重复测量，测量值分别为 24.999、 24.994、24.998、24.999、24.996、24.998、24.998、24.995、24.999、24.994mm 。
已知在 测量过程中不存在系统误差和粗大误差， 试求单次测量值的极限误差和算术平均值的测量极限误差。
五、图示零件，测得如下尺寸及其测量误差：di 30.002 0.015mmd 2 5.050 0.005mm , 1 40.01 0.03mm ,试求中心距L 的测量误差。
六、试将下列技术要求标注在下图上( 另画图标注)。
1. d 圆柱面的尺寸为 30 0.025° mm ,采用 包容要求,D 圆柱面的尺寸为50 o.O39°mm ,采用 独立原则。
2. d 表面粗糙度的最大允许值为Ra 1.25 m , D 表面粗糙度的最大允许值为 R" 2 m 。
3. 键槽侧面对 D 轴线的对称度公差为 0.02mm 。
4. D 圆柱面对 d 轴线的径向圆跳动量不超过0.03 mm,轴肩端平面对cl 轴线的端面圆跳动不超过0.05 mm 。
七、某孔的公差要求如图所示。
问：被测要素采用哪种公差原则？其理想边界名称是什么？( )则该零件不合49 m ，最大间隙M L.试列出被测要素合格的条件。
若测得工件的局部实际尺寸处处都为 差f 0.025 ,并判断该工件是否合格?八、说明下面各标注代号的含义。
螺母的实际中径 D2a 18.61mm ，螺距累积偏差的中径当量fP 的中径当量f /20.038mm 。
试写出该螺母中径的极限尺寸、螺母（内螺纹）屮径合格性的判定条件，并判断该螺母屮径是否合格。
第三套一、选择题（每小题2分，共30分）1. ____________________________ 保证互换性生产的基础是2. _____________________________ 决定尺寸公差带大小的是3. ?6O +°o 046的孔与?60± 0.015的轴的结合是配合;5. 考虑到孔、轴的工艺等价性，下列孔、轴配合屮选用不合理的是Da =20.01mm,直线度误(1) M20X 1.5-5g6g-L (2)九、某螺母中径的公差带为公称中径 D 2 18.376mm ,中径公差 T D ?280 m o 已知该0.069mm ，？牙型半角偏差A.通用化B. 系列化C.标准化 D. 优化A 、公并等级B 、基本尺寸C 、实际偏并D 、基本偏差 A.间隙B. 过渡C.过盈 D.无法确定・4. 对于尺寸公差带，代号为P-ZC 的基本偏差为 __________A 、上偏差，正值B上偏羌，负值C 、卜偏差，正值D 、卜偏差，负值3.2 1.63.(d)A. H8/u8 B . H6 / g5 C . H8 /js8 D ・ H9 / a96.当需要对某一被测要素同时给出定向公差和形状公差时，其形状公差值不得）定向公差的一半。
在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的A.计算B.考察C.检测D.实验A ・间隙；B ・过盈；C ・过渡；D ・无法确定。
A. D2te WD2min D 2s2D2maxB. D?fe 2 D2min D 2sWD2maxC. D2te WD2max D 2s2D2minD. D2max2D2fe2 D2min螺纹标注：M20X2-7h-L 中，“ 7h”表示,A.中径和大径公差带；B. 中径公差带；C.小径公差带；D. 中A.大于B.等于c. 小于 D.小于等于7.当被测要素是圆柱面时，其形位公差带的形状是之间的区域。
