建筑CAD绘制建筑施工图10

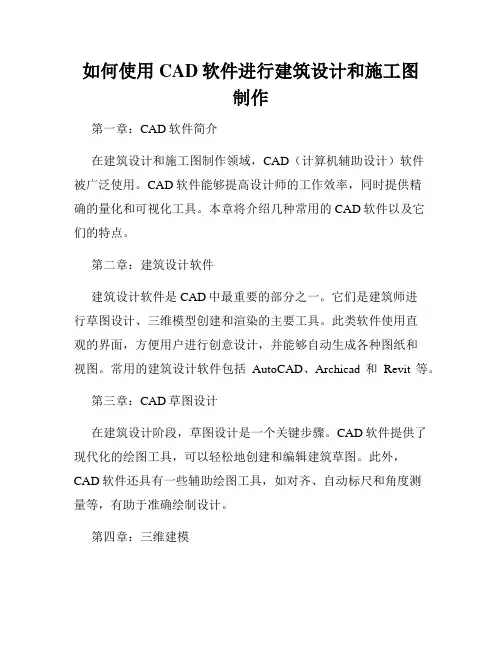

如何使用CAD软件进行建筑设计和施工图制作第一章：CAD软件简介在建筑设计和施工图制作领域，CAD（计算机辅助设计）软件被广泛使用。

CAD软件能够提高设计师的工作效率，同时提供精确的量化和可视化工具。

本章将介绍几种常用的CAD软件以及它们的特点。

第二章：建筑设计软件建筑设计软件是CAD中最重要的部分之一。

它们是建筑师进行草图设计、三维模型创建和渲染的主要工具。

此类软件使用直观的界面，方便用户进行创意设计，并能够自动生成各种图纸和视图。

常用的建筑设计软件包括AutoCAD、Archicad和Revit等。

第三章：CAD草图设计在建筑设计阶段，草图设计是一个关键步骤。

CAD软件提供了现代化的绘图工具，可以轻松地创建和编辑建筑草图。

此外，CAD软件还具有一些辅助绘图工具，如对齐、自动标尺和角度测量等，有助于准确绘制设计。

第四章：三维建模在建筑设计中，三维建模是不可或缺的。

CAD软件提供了强大的三维建模功能，能够将设计概念转化为逼真的三维模型。

这些模型不仅可以帮助设计师更好地理解空间关系，还可以用于与客户进行沟通和展示。

建筑师可以通过添加贴图、光影效果和材料等细节来增强模型的真实感。

第五章：CAD渲染技术渲染是将三维模型转化为真实感图像的过程。

CAD软件提供了各种渲染技术，如光线追踪、全局光照和环境映射等。

建筑师可以通过调整光源、材质和相机视角等参数来获得理想的渲染效果。

渲染图像可以用于设计审查、营销展示和设计报告等用途。

第六章：施工图制作施工图是建筑施工和工程管理的重要依据。

CAD软件提供了一系列功能，帮助设计师生成准确的施工图纸，并包含必要的尺寸和注释。

此外，CAD软件还能够自动生成构造图、细部图和零部件图，提供设计更有效的施工信息。

第七章：CAD与BIMBIM（建筑信息模型）是建筑设计和施工图制作领域的新趋势。

与CAD软件相比，BIM软件能够将建筑设计和相关信息整合在一个模型中。

使用BIM软件，建筑师可以更好地管理设计数据、协调不同专业人员之间的工作，并提供更准确的施工图信息。

CAD施工图详细画法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

cad画建筑施工图CAD是一种广泛使用的计算机辅助设计软件，它可以用来制作各种类型的设计图纸，其中包括建筑施工图。

本文将探讨CAD画建筑施工图的技巧和要点。

第一步：准备工作在开始绘制建筑施工图之前，需要做好以下准备工作：1.确定建筑规划方案和施工要求，包括建筑面积、功能区划、建筑高度、结构形式等。

2.设计图纸所需的CAD软件，以及必要的插件和扩展程序。

3.收集相关资料，包括建筑设计标准、施工技术规范等。

4.确定绘图比例和纸张大小，以确保绘制的图纸符合要求。

第二步：绘制主要平面图在绘制建筑施工图之前，首先需要绘制主要平面图，包括平面图、立面图和剖面图。

平面图是建筑设计图的最基本要素，它通常用于表示建筑的布局和地面的高度分布。

在绘制平面图时，需要考虑建筑物的尺寸、方向和深度等因素，以确保绘制的图纸准确反映建筑的实际情况。

立面图是建筑物的垂直剖面图，它描述了建筑物的高度、形状和外观等信息。

在绘制立面图时，需要考虑建筑物的高度、拱形和外观等因素，以确保绘制的图纸准确反映建筑的实际情况。

剖面图是建筑物的水平剖面图，它描述了建筑物的内部结构和构造。

在绘制剖面图时，需要考虑建筑物的内部结构、墙体和屋顶等因素，以确保绘制的图纸准确反映建筑的实际情况。

第三步：绘制施工细节和装饰图在绘制主要平面图后，需要进一步绘制施工细节图和装饰图。

施工细节图包括窗户、门和门框等细节图，是建筑施工图的重要组成部分。

在绘制施工细节图时，需要考虑细节图的尺寸、位置和独特之处，以确保绘制的图纸准确反映建筑的实际情况。

装饰图是建筑物的装饰细节图，包括立柱、栏杆、装饰柱和雕刻等。

在绘制装饰图时，需要考虑建筑物的风格、材料和颜色等因素，以确保绘制的图纸准确反映建筑的实际情况。

第四步：细节处理在完成建筑施工图的初步绘制后，需要对图纸进行细节处理，以确保绘制的图纸准确、有条理和易读。

在进行细节处理时，需要注意以下事项：1.统一绘图标准，包括图纸大小、线条宽度、纸张汇合、颜色和代码。

建筑平面图评分标准
1.图框、图签 10分
2.标注样式、文字样式 10分
3.图层（设置、使用） 10分
4.定位轴线 20分
5.墙体 20分
6.门窗 10分
7.楼梯（扶手、梯段、折断线、方向线） 10分
8.标注（尺寸、房间名称、轴线编号、图名、标高） 10分
建筑立面图评分标准
1.图框、图签、图名、比例 10分
2.标注样式、文字样式 10分
3.图层 10分
4.定位轴线、室外地坪线、轮廓线 15分
5.水平定位 15分
6.绘制窗 30分
7.标注标高、说明 10分
建筑剖面图评分标准
1.图框、图签、图名、比例 10分
2.标注样式、文字样式 10分
3.图层 10分
4.定位轴线、室外地坪线、楼面位置线 15分
5.绘制墙体、楼板 10分
6.绘制门、窗、补充细节（踢脚线、屋面面层线、阳台投影线） 35分
7.标注标高 10分
建筑详图评分标准
1.图框、图签、图名、比例 5分
2.标注样式、文字样式 5分
3.定位轴线、室外地坪线、楼面位置线 5分
4.绘制墙体、楼板、女儿墙、阳台 20分
5.绘制梯段 40分
6.绘制门、窗、注明、爬梯 10分
7.标注标高、尺寸 15分
手工绘制建筑平面图（铅笔图）
1.图框、图名、比例 10分
2.定位轴线及编号 30分
3.墙体 20分
4.楼梯（扶手、梯段、折断线、方向线） 10分5门、窗 10分6.标注（尺寸8、标高2、房间名称8、门窗编号2） 20分。

遵循平、立、剖的顺序绘制xx。

一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。

8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样xx清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。

突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰xx说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的xx、柱、门窗看线；4、纵向标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注清楚各楼板、梁与轴线之间的关系；5、详图xx剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；设计心得:1.首先注意层高问题，不要给自己找麻烦。

教你使用天正建筑CAD快速绘制建筑施工图详细步骤天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

天正CAD设计建筑施工图步骤现在，虽然天正软件已经升级到了天正6。

由于天正5以后的版本都是采用了自定义实体方式，交流上有点不方便。

所以很多设计院还是在用天正Ⅱ系列的工具集软件。

我希望用天正Ⅱ中的天正建筑3.0制图过程的一些技巧，能给新学习天正的朋友起到一点抛砖引玉的作用。

平面图在做施工图设计时，做平面图成了最主要的步骤之一。

以下是自己总结的一些经常在画图中使用的技巧。

1.伸缩缝等墙线切断建议在散水画完和屋面线搜索完成后再切断，可以避免出现自动绘制错误。

2.天正3的门窗复制命令功能有些问题，可以把要复制的门窗改为高窗，然后拷贝粘贴完成后再换为门窗，这样可以提高门窗插入速度，特别是大批量的复制。

3.用pl画阳台和台阶在有些时候比用天正默认命令画快多了，画完的线归入相应的图层，立面生成的时候一样可以生成阳台和台阶。

立面图立面图的画法和平面图的画法主体上的差别不大。

但在立面的生成上需要多注意一些多余线条的隐藏方法，还有就是对立面标高的标注与修改问题。

1.立面生成：如果柱子不外凸，在立面生成前把柱子隐掉，可以避免再次删除多余生成的外墙线。

反之，柱子外凸的时候把墙隐掉，也可以避免生成多余的外墙线。

2.立面标高的修改：立面或者剖面画完后有时候我们要进行布图打印。

这时候标高标注已经不准确了。

要达到准确的标注可以在0.000标高处标一个标高。

如图所示，把图向上移动48288就可以准确进行标高标注了。

3.是否觉得外包线命令总有那么多毛病，画立面的时候建立一个e_wall2，除了要生成外包线的墙线使用默认图层，其他外墙线都归到e_wall2，这样外包线命令就不会出错了。

剖面1.画剖面的时候我们会把平面轴线标注拷贝过来使用，这个时候用轴号都是有一定旋转状态的。

轴线修改里边取消外偏命令能轻松把轴号改变为正常的样式。

2.把剖切墙线属性转成平面墙线，可以用插入门窗的命令插入，修改剖面窗；可以使用加窗套命令生成窗台和挑檐。

出图出图最关键的就是对线条的控制和打印设置了。
