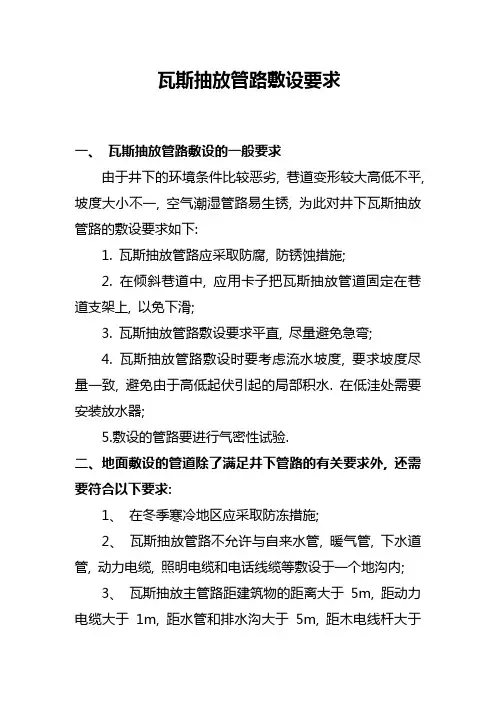

瓦斯抽放管路敷设要求一、瓦斯抽放管路敷设的一般要求由于井下的环境条件比较恶劣, 巷道变形较大高低不平, 坡度大小不一, 空气潮湿管路易生锈, 为此对井下瓦斯抽放管路的敷设要求如下:1. 瓦斯抽放管路应采取防腐, 防锈蚀措施;2. 在倾斜巷道中, 应用卡子把瓦斯抽放管道固定在巷道支架上, 以免下滑;3. 瓦斯抽放管路敷设要求平直, 尽量避免急弯;4. 瓦斯抽放管路敷设时要考虑流水坡度, 要求坡度尽量一致, 避免由于高低起伏引起的局部积水. 在低洼处需要安装放水器;5.敷设的管路要进行气密性试验.二、地面敷设的管道除了满足井下管路的有关要求外, 还需要符合以下要求:1、在冬季寒冷地区应采取防冻措施;2、瓦斯抽放管路不允许与自来水管, 暖气管, 下水道管, 动力电缆, 照明电缆和电话线缆等敷设于一个地沟内;3、瓦斯抽放主管路距建筑物的距离大于5m, 距动力电缆大于1m, 距水管和排水沟大于5m, 距木电线杆大于2m;4、瓦斯抽放管路与其他建筑物相交时, 其垂直距离大于0.15m, 与动力电缆, 照明电缆和电话线大于0.5m, 且距相交建筑物2m范围内, 管路不准有接头.三. 管路安装1、井下瓦斯抽放管路采用吊挂或打支撑墩沿巷道底板敷设.掘进工作面瓦斯抽放管路可采用巷道侧邦吊挂安全方式. 地面瓦斯管路安装采用沿地表架空敷设方式, 架空高度0.5m. 每隔5-6m设臵一个支撑架(支撑墩), 必要时在支撑墩上设半圆形管卡固定管路, 以防滑落.2、管道防腐防锈在运送和安装过程中损坏的树脂防腐层处必须刷两层防锈漆和一层调和漆.四、瓦斯抽放管道的附属装臵为了掌握各抽放地点的瓦斯涌出量, 瓦斯浓度的变化情况, 便于调节管路系统内的负压和流量, 在管路上应安装阀门, 流量计和放水器等附件. 除此之外, 在瓦斯泵房和地面管路上还须安设有防爆, 防回火装臵及放空管等.1、阀门瓦斯抽放管路主干管、钻场连接管上均应安装阀门, 主要用来调节和控制各抽放点的抽放量, 抽放浓度和抽放负压等.2、放水器在抽放管路系统最低点安装人工或自动放水器, 及时放空抽放管路中的积水, 提高系统的抽放效率. 在排气端低凹处安装正压放水器.为减少瓦斯抽放成本, 建议采用人工放水器(如图). 也可以使用负压自动放水器.1 –钢管;2 –闸阀DN25.如下图人工负压放水器(也可以作正压放水器用)高负压人工放水器安装示意图(a) 卧式, (b) 立式.1 –瓦斯管路;2 –放水器阀门;3 –空器入口阀门;4 –放水阀门;5 –放水器; 6- 法兰盘.抽出的瓦斯排放至地面, 还必须安装防爆, 防回火装臵, 放空管, 避雷线等.3、计量装臵及抽放参数测定在井下与主管道汇合的各抽放支管处各安装一套WYS型管道气体参数监测仪(南京科强科技实业有限公司产品), 计量各支管的瓦斯流量. 在抽放系统的主管道和各支管上安装一套WYS型管道气体参数监测仪(南京科强科技实业有限公司产品),计量整个抽放系统的瓦斯抽放量. 应用便携式孔板流量计测定单孔瓦斯流量. 也可以使用板流量计来测定管道中气体的流量. 在使用孔板流量计时要注意孔板与瓦斯管道的同心度, 不能装偏. 在钻场内使用孔板流量计时, 应保证孔板前后各1m段平直, 不要有阀门和变径管. 在抽放瓦斯管末端安装孔板流量计时, 应保证孔板前后各5m段平直, 不要有阀门和变径管.测定孔板两端的压差可采用倾斜水柱计, 测定抽放管路中的抽放负压可采用水银计, 抽放管路中的瓦斯浓度可采用负压吸气筒和高浓度瓦斯检定器.孔板流量计两侧的测压孔使用胶管分别与U形压差计(煤矿自备,长800mm)连接. 根据水银压差计测定的负压,压差和高浓度瓦斯检测仪监测的抽放管路内的瓦斯浓度就可以通过公式来计算瓦斯抽放量. 除孔板流量计外, 也可以使用煤气表或瓦斯抽放管道监测系统作为流量测量装臵. 煤气表的量程应根据预计的单孔瓦斯流量确定. 一般地本煤层预抽钻孔使用J2.5型煤气表, 其最大允许的瓦斯流量为66L/min, 最小流量在1L/min以下.测定单孔流量也可以使用WYS便携式瓦斯流量计. WYS型便携式瓦斯抽放多参数测定仪是用于管径D≤100mm瓦斯抽放管道参数测定的智能化测量仪表, 特别适用于钻场单个钻孔封孔前, 封口后的参数测定. 是一种便携式矿用本质安全型仪器, 防爆标志为ibl(±150ºC), 可测定的参数包括气体流量,瓦斯浓度和管道负压. 同时可测定抽放管道的瓦斯混合流量和纯甲烷流量. 测定的所有数据都可以储存, 显示和打印. 仪器具有掉电自动保护功能以及电源欠压提示功能. 仪器数据储存量大, 可存储综合测定数据100组. 单参数据300组. 仪器的主要特点是: 1).仪器本身自带涡街量传感器, 自成一体, 无需另外配备孔板, 均速管道或皮托管, 流量系数直接固化在软件中, 用户无法改变, 这可避免因输错系数而造成测定数据不准确的问题. 2).使用方便. 用户只需要软管与仪器连接好既可进行测量工作. 3).阻力损失小, 对气体流场影响小. 4).稳定可靠, 测量精度高.2012年1月28日。

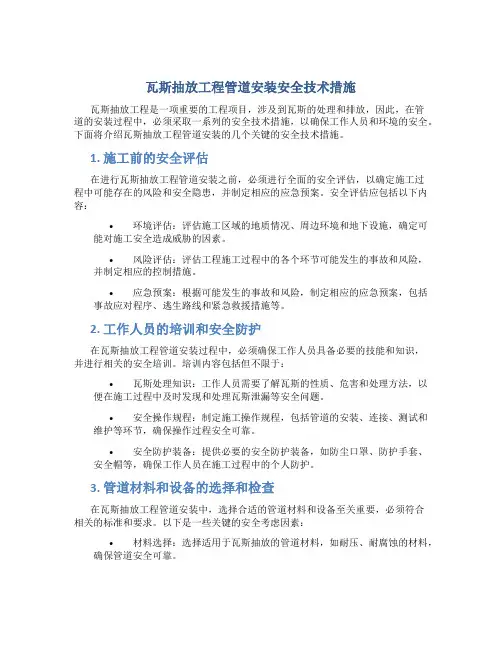

瓦斯抽放工程管道安装安全技术措施瓦斯抽放工程是一项重要的工程项目，涉及到瓦斯的处理和排放，因此，在管道的安装过程中，必须采取一系列的安全技术措施，以确保工作人员和环境的安全。
下面将介绍瓦斯抽放工程管道安装的几个关键的安全技术措施。
1. 施工前的安全评估在进行瓦斯抽放工程管道安装之前，必须进行全面的安全评估，以确定施工过程中可能存在的风险和安全隐患，并制定相应的应急预案。
安全评估应包括以下内容：•环境评估：评估施工区域的地质情况、周边环境和地下设施，确定可能对施工安全造成威胁的因素。
•风险评估：评估工程施工过程中的各个环节可能发生的事故和风险，并制定相应的控制措施。
•应急预案：根据可能发生的事故和风险，制定相应的应急预案，包括事故应对程序、逃生路线和紧急救援措施等。
2. 工作人员的培训和安全防护在瓦斯抽放工程管道安装过程中，必须确保工作人员具备必要的技能和知识，并进行相关的安全培训。
培训内容包括但不限于：•瓦斯处理知识：工作人员需要了解瓦斯的性质、危害和处理方法，以便在施工过程中及时发现和处理瓦斯泄漏等安全问题。
•安全操作规程：制定施工操作规程，包括管道的安装、连接、测试和维护等环节，确保操作过程安全可靠。
•安全防护装备：提供必要的安全防护装备，如防尘口罩、防护手套、安全帽等，确保工作人员在施工过程中的个人防护。
3. 管道材料和设备的选择和检查在瓦斯抽放工程管道安装中，选择合适的管道材料和设备至关重要，必须符合相关的标准和要求。
以下是一些关键的安全考虑因素：•材料选择：选择适用于瓦斯抽放的管道材料，如耐压、耐腐蚀的材料，确保管道安全可靠。
•设备检查：在施工前，对所使用的管道设备进行检查和测试，确保设备的正常工作和安全使用。
•设备维护：定期对管道设备进行维护和维修，确保设备在使用过程中的稳定性和安全性。
4. 施工现场的安全管理在瓦斯抽放工程管道安装的施工现场，必须进行严格的安全管理，确保施工过程的安全可控。
瓦斯抽放管路安装安全技术措施瓦斯抽放管路是采煤矿井下排出瓦斯的主要设备之一，其安装和维护需要特别的技术措施和注意事项。
本文将介绍一些瓦斯抽放管路安装的安全技术措施，以确保工人和设备的安全。
瓦斯抽放管路的材质选择瓦斯抽放管路的管道材质一般使用钢制管道或者复合材料管道，这些材质具有耐压和耐腐蚀的特性。
同时，管道的接头需要选择可靠的密封材料，保证管道在使用过程中不会漏气、漏油，避免瓦斯泄漏和引起火灾爆炸事故。
管道布局的规划瓦斯抽放管路的布局需要考虑到井下的环境条件和瓦斯的分布情况，以避免管道的堵塞和泄漏。
在管道的布置上，要尽量缩短管道长度，减少管道的压力损失，提高瓦斯抽放的效率。
同时，在选择管道布局时，要避免与工作面的回风流通通道相连，以防止瓦斯在回风流通通道中积聚和引发事故。
管道安装的步骤和方法在瓦斯抽放管路的安装中，安装步骤和方法非常重要。
安装时要根据要求预留足够的管道间距和悬挂支架，使管道保持水平和垂直。
管道安装过程中，要注意管道悬挂点的设置和管道的防锈、防腐蚀处理，以保证管道的安全运行。
瓦斯抽放管路的维护保养瓦斯抽放管路的维护保养至关重要，它直接关系到井下工人和设备的安全。
常规的维护保养包括：检查管道接头的紧固程度、管道防锈、防腐蚀、管道内壁的清洗和检查、管道的通风清洗和消毒等。
瓦斯抽放管路的维护保养需要定期进行，确保其长期有效运行和安全使用。
总结瓦斯抽放管路是矿井下排出瓦斯的关键设备之一，正确的安装和维护保养对确保矿工和设备的安全非常重要。
在瓦斯抽放管路的安装中，选材、布局和安装步骤非常重要，而维护保养则涉及到管道内部清洁和可靠性检查等。
只有做好这些安全技术措施，才能避免瓦斯泄漏和引起火灾爆炸事故。

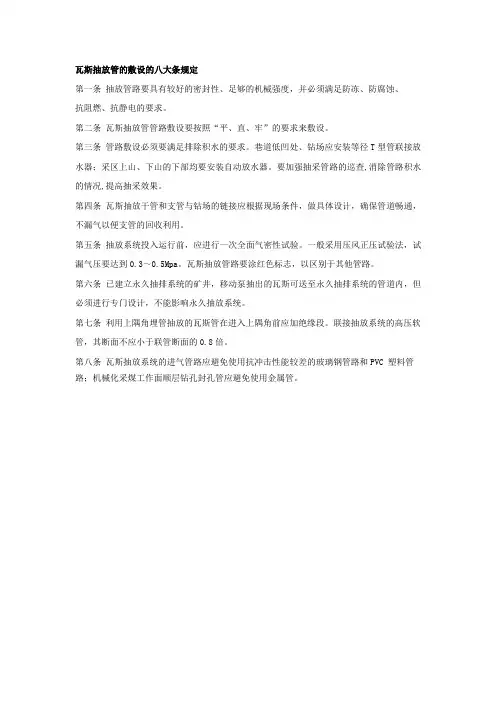

瓦斯抽放管的敷设的八大条规定
第一条抽放管路要具有较好的密封性、足够的机械强度，并必须满足防冻、防腐蚀、
抗阻燃、抗静电的要求。
第二条瓦斯抽放管管路敷设要按照“平、直、牢”的要求来敷设。
第三条管路敷设必须要满足排除积水的要求。
巷道低凹处、钻场应安装等径T型管联接放水器；采区上山、下山的下部均要安装自动放水器。
要加强抽采管路的巡查,消除管路积水的情况,提高抽采效果。
第四条瓦斯抽放干管和支管与钻场的链接应根据现场条件，做具体设计，确保管道畅通，不漏气以便支管的回收利用。
第五条抽放系统投入运行前，应进行一次全面气密性试验。
一般采用压风正压试验法，试漏气压要达到0.3～0.5Mpa。
瓦斯抽放管路要涂红色标志，以区别于其他管路。
第六条已建立永久抽排系统的矿井，移动泵抽出的瓦斯可送至永久抽排系统的管道内，但必须进行专门设计，不能影响永久抽放系统。
第七条利用上隅角埋管抽放的瓦斯管在进入上隅角前应加绝缘段。
联接抽放系统的高压软管，其断面不应小于联管断面的0.8倍。
第八条瓦斯抽放系统的进气管路应避免使用抗冲击性能较差的玻璃钢管路和PVC 塑料管路；机械化采煤工作面顺层钻孔封孔管应避免使用金属管。

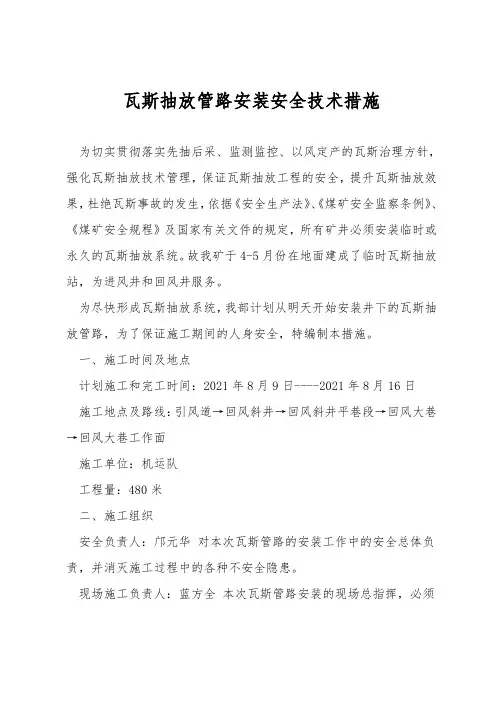

瓦斯抽放管路安装安全技术措施为切实贯彻落实先抽后采、监测监控、以风定产的瓦斯治理方针，强化瓦斯抽放技术管理，保证瓦斯抽放工程的安全，提升瓦斯抽放效果，杜绝瓦斯事故的发生，依据《安全生产法》、《煤矿安全监察条例》、《煤矿安全规程》及国家有关文件的规定，所有矿井必须安装临时或永久的瓦斯抽放系统。
故我矿于4-5月份在地面建成了临时瓦斯抽放站，为进风井和回风井服务。
为尽快形成瓦斯抽放系统，我部计划从明天开始安装井下的瓦斯抽放管路，为了保证施工期间的人身安全，特编制本措施。
一、施工时间及地点计划施工和完工时间：2021年8月9日----2021年8月16日施工地点及路线：引风道→回风斜井→回风斜井平巷段→回风大巷→回风大巷工作面施工单位：机运队工程量：480米二、施工组织安全负责人：邝元华对本次瓦斯管路的安装工作中的安全总体负责，并消灭施工过程中的各种不安全隐患。
现场施工负责人：蓝方全本次瓦斯管路安装的现场总指挥，必须做到指挥到位，清楚明白。
施工人员：机运队的电工、钳工和杂工5名，力争安全、快速及准确地完成安装任务，施工过程中必须服从管理。
三、施工技术要求1、瓦斯管路〔规格：Ø∮108〕的安装必须距巷道底板500mm以上；2、瓦斯管路吊挂眼必须垂直于巷帮，每距300mm必须打一个瓦斯管吊挂眼，眼距巷道底板不得小于500mm，吊挂眼要整体在一条直线上；3、吊挂眼用Ø28小钻头打，眼深不得小于200mm；4、吊挂眼打好后，用600mm长的Ø∮20螺纹锚杆装入吊挂眼作固定桩，外露端要弯100mm的圆弧〔可以在地面先加工好〕，便于卡住瓦斯管，并用铁锤打紧；5、瓦斯管安装在已打好固定桩上，并用8#双股铁丝绑扎结实，防止上下或左右滑动；6、法兰盘螺栓螺母、垫子必须全部上齐到位，严禁漏上；7、连接管路的法兰盘及胶垫应符合要求，同一规格的管子应使用同一规格的法兰盘；8、紧固螺栓应对称进行，用力要均匀，不可用力过猛；9、管道的安装必须牢固、平直，管道的外沿距巷道壁不小于0.1米。
