主凝结水系统

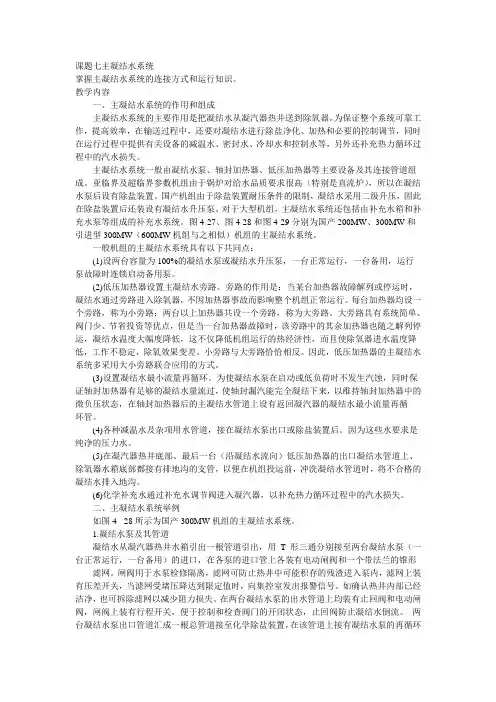

课题七主凝结水系统掌握主凝结水系统的连接方式和运行知识。

教学内容一、主凝结水系统的作用和组成主凝结水系统的主要作用是把凝结水从凝汽器热井送到除氧器。

为保证整个系统可靠工作，提高效率，在输送过程中，还要对凝结水进行除盐净化、加热和必要的控制调节，同时在运行过程中提供有关设备的减温水、密封水、冷却水和控制水等，另外还补充热力循环过程中的汽水损失。

主凝结水系统一般由凝结水泵、轴封加热器、低压加热器等主要设备及其连接管道组成。

亚临界及超临界参数机组由于锅炉对给水品质要求很高（特别是直流炉），所以在凝结水泵后设有除盐装置。

国产机组由于除盐装置耐压条件的限制，凝结水采用二级升压，因此在除盐装置后还装设有凝结水升压泵。

对于大型机组，主凝结水系统还包括由补充水箱和补充水泵等组成的补充水系统。

图4-27、图4-28和图4-29分别为国产200MW、300MW和引进型300MW（600MW机组与之相似）机组的主凝结水系统。

一般机组的主凝结水系统具有以下共同点：(1)设两台容量为100%的凝结水泵或凝结水升压泵，一台正常运行，一台备用，运行泵故障时连锁启动备用泵。

(2)低压加热器设置主凝结水旁路。

旁路的作用是：当某台加热器故障解列或停运时，凝结水通过旁路进入除氧器，不因加热器事故而影响整个机组正常运行。

每台加热器均设一个旁路，称为小旁路；两台以上加热器共设一个旁路，称为大旁路。

大旁路具有系统简单、阀门少、节省投资等优点，但是当一台加热器故障时，该旁路中的其余加热器也随之解列停运，凝结水温度大幅度降低，这不仅降低机组运行的热经济性，而且使除氧器进水温度降低，工作不稳定，除氧效果变差。

小旁路与大旁路恰恰相反。

因此，低压加热器的主凝结水系统多采用大小旁路联合应用的方式。

(3)设置凝结水最小流量再循环。

为使凝结水泵在启动或低负荷时不发生汽蚀，同时保证轴封加热器有足够的凝结水量流过，使轴封漏汽能完全凝结下来，以维持轴封加热器中的微负压状态，在轴封加热器后的主凝结水管道上设有返回凝汽器的凝结水最小流量再循环管。

主凝结水系统的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!主凝结水系统是火力发电厂中的一个重要系统，其主要作用是将汽轮机排汽凝结成水，并将凝结水送回锅炉进行循环使用。

凝结水系统讲座主凝结水系统指由凝汽器至除氧器之间相关的管道与设备。

主凝结水系统主要作用是加热凝结水，并加凝结从凝结器热井送至除氧器。

作为超临界机组，对锅炉给水的品质很高，因此主凝结水系统还要对凝结水系统进行除盐净化，此外，主凝结水系统还对凝结器热井水位和除氧器水位进行必要的调节，以保证整个系统的安全运行。

一系统的组成主凝结系统包括两台100%容量立式凝结水泵（型号：C720III-4，）、凝结水精处理装置、一台轴封加热器，四台低压加热器，一台凝结水补充水箱和两台凝结水补充水泵。

为保证系统在启动、停机、低负荷和设备故障时运行时安全可靠，系统设置了众多的阀门和阀门组。

主凝结水的流程为：凝结器热井→凝结水泵→凝结水精处理装置→轴封加热器→8号低压加热器→7低压加热器→6低压加热器→5低压加热器→除氧器。

1 凝结水泵及系统凝结水泵用途：凝结水泵在高度真空的条件下将凝汽器的热井中的凝结水抽出，输送接近于凝汽器压力的饱和温度的水。

1台变频运行1台工频备用。

离心泵的工作原理：在泵内充满水的情况下，叶轮旋转使叶轮内的内也跟着旋转，叶轮内的水在离心力的作用下获得能量，叶轮林槽道内的水在离心力的作用下甩向外围流进泵壳，于是在叶轮中心压力降低，这个压力低于进水管压力，水就在这个压力差的作用下由吸水池流入叶轮，这样水泵就可以不断的吸水，不断的供水了。

具有结构简单、不易磨损，运行平稳、噪声小、出水均匀，可以制造各种参数的水泵，效率高等优点，因此离心泵可以广大的应用。

凝结水泵轴封有良好的密封性能，不允许发生漏泄现象。

凝结水泵轴封采用机械密封。

泵能在出口阀关闭的情况下启动，而后开启出口阀门。

泵能承受短时间的反转。

2 凝结水精处理装置为确保锅炉给水品质，防止由于铜管泄漏或其它原因造成凝结水中的含盐量增大。

（大机组特有）。

3 轴封加热器及凝结水最小流量再循环在汽轮机级内，主要是在隔板和主轴的间隙处，以及动叶顶部与汽缸(或隔板套)的间隙处存在漏汽。

600mw主凝结水系统的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 凝结水泵：凝结水从凝汽器热井中被抽出，经过凝结水泵升压后，送往凝结水精处理装置。

主凝结水系统主凝结水系统指由凝汽器至除氧器之间与主凝结水相关的管路与设备。

凝结水系统的主要功能：是将凝结水从凝汽器热井送到除氧器，作为超临界机组，对锅炉给水的品质要求很高，为了保证系统安全可靠运行和提高循环热效率，在输送过程中，对凝结水系统进行流量控制及除盐、加热、除氧等一系列必要的环节。

此外，主凝结水系统还对凝汽器热井水位和除氧器水箱水位进行必要的控制调节，以保证整个系统安全可靠运行。

一、系统概述本机组凝结水系统采用中压凝结水精处理系统。

因此系统中仅设凝结水泵，不设凝结水升压泵，系统较简单。

凝汽器热井中的凝结水由凝结水泵升压后，经中压凝结水精处理装置、汽封加热器和四级低压加热器后进入除氧器。

系统采用2×100%容量立式圆筒形凝结水泵，一用一备。

当任一泵发生故障时，备用泵将自动启动并投入运行。

凝结水泵进口管线上设置电动隔离阀和滤网，出口管线上设置止回阀和电动隔离阀。

该系统配有一个凝结水补充水箱、两台凝结水补充水泵、一台全容量汽封冷却器、四台表面低压加热器和一台内置除氧器。

为确保系统在启动、停机、低负荷和设备故障期间的安全性和可靠性，凝结水精处理装置配备单独的100%容量电动旁路和汽封冷却器；5.6号低压加热器为卧式双流程，采用带电动隔离阀的小旁路系统。

7.8号低压加热器采用复合式单壳体结构，置于凝汽器喉部与凝汽器成为一体，采用电动阀大旁路系统。

主凝析油流程为：低背压凝汽器热井→ 凝结水泵→ 凝结水精处理装置→ 轴封加热器→ 8低压加热器→ 7低压加热器→ 6低压加热器→ 5低压加热器→ 除氧器。

同时，主凝结水管路还引出了多路分支，在运行过程中提供有关设备的减温水、密封水、冷却水和控制水。

由于热循环中有一定流量的蒸汽和水损失，必须在凝结水系统中补充。

补给水来自化学除盐水。

机组凝结水系统根据汽轮机VWO工况下可能出现的凝结水量，加上进入凝汽器的常规排水量和正常补水率进行设计。
