(9)光刻工艺

半导体光刻工艺介绍
半导体光刻工艺是半导体制造中最为重要的工序之一。

主要作用是将图形信息从掩模版（也称掩膜版）上保真传输、转印到半导体材料衬底上。

以下是光刻工艺的主要步骤：
硅片清洗烘干：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～250℃,1～2分钟，氮气保护）。

涂底：气相成底膜的热板涂底。

旋转涂胶：静态涂胶（Static）。

软烘：真空热板，85～120℃,30～60秒。

对准并曝光：光刻机通常采用步进式 (Stepper)或扫描式 (Scanner)等，通过近紫外光 (Near Ultra-Violet，NUV)、中紫外光 (Mid UV，MUV)、深紫外光(Deep UV，DUV)、真空紫外光 (Vacuum UV，VUV)、极短紫外光 (Extreme UV，EUV)、X-光 (X-Ray)等光源对光刻胶进行曝光，使得晶圆内产生电路图案。

后烘：PEB，Post Exposure Baking。

显影：Development。

硬烘：Hard Baking。

光刻工艺的基本原理是利用涂敷在衬底表面的光刻胶的光化学反应作用，记录掩模版上的器件图形，从而实现将集成器件图形从设计转印到衬底的目的。

光刻工艺流程
《光刻工艺流程》
光刻工艺是半导体制造中至关重要的一步，它通过光刻机将芯片上的图案转移到光敏材料上，从而实现对芯片表面的加工。

光刻工艺流程是一个复杂的过程，需要经过多个步骤来完成。

首先是准备工作，包括清洁硅片、涂覆光刻胶，以及对光刻胶进行预烘烤，以保证后续的光刻过程能够顺利进行。

接着是对光刻胶进行曝光，这一步需要使用光刻机来对硅片上的光刻胶进行曝光，将图案转移到光刻胶的表面。

曝光完成后，需要进行显影处理，将未曝光部分的光刻胶去除，留下需加工的图案。

接下来是进行蚀刻，将光刻胶下面的硅片层进行加工，形成所需的结构。

最后是清洗去除光刻胶残留物，以及对加工后的芯片进行质检。

光刻工艺流程中的每一个步骤都需要精密的设备和严格的操作，任何一个环节出现偏差都有可能导致芯片的质量受损。

因此，光刻工艺是半导体制造中至关重要的一环，需要经验丰富的工程师来进行调控和优化。

总的来说，光刻工艺流程是半导体制造中不可或缺的重要环节，它直接影响到芯片的性能和质量。

随着半导体技术的不断发展，光刻工艺也在不断更新和优化，以应对日益复杂的芯片结构和制造需求。

光刻工艺的主要步骤嘿，朋友们！今天咱就来唠唠光刻工艺的那些主要步骤，这可真是个神奇又精细的活儿呢！你想想看，光刻就像是在一个微小的世界里画画，得特别小心、特别仔细。

第一步呢，就是涂光刻胶，这就好比给要画画的地方先铺上一层特殊的画布。

这层胶可重要了，得均匀得不能再均匀，不能有一点儿气泡或者瑕疵，不然画出来的东西可就走样啦！接下来，就是曝光啦！这就好像是用一束神奇的光，把我们想要的图案照到那层胶上。

这束光可得特别准，不能偏了一点儿，要不然图案就不完整啦。

这曝光的过程啊，就像是舞台上的聚光灯，一下子把主角给照亮了，让它展现在大家面前。

然后呢，就是显影啦！这一步就像是把隐藏在胶里的图案给洗出来一样。

经过这一步，我们想要的图案就慢慢浮现出来啦，是不是很神奇？这感觉就像是魔术师从帽子里变出兔子一样，让人惊喜！再之后就是蚀刻啦，这就像是拿着小刻刀，沿着显影出来的图案把不需要的部分给去掉。

这可得小心又小心，不能多刻一点儿，也不能少刻一点儿，不然整个图案就毁了呀！最后一步就是去胶啦，把完成使命的光刻胶去掉，留下我们精心制作出来的图案。

这就像是打扫战场一样，把用过的东西清理掉，只留下最精彩的部分。

你说这光刻工艺神奇不神奇？每一步都得小心翼翼，就像走钢丝一样，稍有偏差就前功尽弃啦！但正是因为有了这么精细的工艺，我们才能有那些厉害的芯片，让我们的电子设备变得越来越强大。

这就好像是搭积木，一块一块小心地堆起来，最后建成一座漂亮的城堡。

所以啊，可别小看了这光刻工艺的主要步骤，它们可都是至关重要的呢！没有它们，哪来我们现在这么方便快捷的科技生活呀！这就像是一场精彩的演出，每一个环节都不能出错，才能给观众带来最棒的体验。

咱得好好感谢那些在背后默默努力的科学家和工程师们，是他们让这一切成为可能啊！怎么样，现在是不是对光刻工艺的主要步骤有了更深刻的认识啦？。

光刻工艺流程
光刻工艺是在半导体制造中至关重要的一个工艺，它是制造芯片必不可少的环节。

本文将介绍光刻工艺流程及其每个步骤的作用和方法。

首先，要准备好硅片和光刻胶。

硅片上会先涂上一层光刻胶，然后通过光刻机对其进行曝光、显影和烘干的操作。

其次，进行光刻胶的涂布。

首先，将准备好的硅片放到光刻机的微小旋转台上，然后，使用光刻胶涂布机器对硅片进行涂布，将光刻胶均匀地涂抹在硅片上。

这个工作是十分重要的，因为如果光刻胶的涂布不均匀，将会影响后续制程的成果。

接着，进行曝光。

将涂好光刻胶的硅片放入光刻机的曝光台中，加入掩模版后，开启光刻机器的曝光光源，使镀有光刻胶的硅片根据掩膜图案将辐射能量吸收。

曝光时间的长短取决于掩膜的复杂程度以及所用的光刻胶类型。

进行显影。

曝光后，将硅片放入显影液中，在显影液中加持一定时间使没有经过曝光的光刻胶部分被清除，从而满足标准掩膜的设计要求。

要注意控制显影液的温度，时间和浓度，否则就会对芯片的制造产生影响。

最后进行烘干。

显影后的光刻胶薄层需要进行烘干，通过烘干将液体显影液中多余的水分挥发掉，光刻胶薄层变得坚硬。

需要注意的是，烘干的温度和时间要正确，不要过度或不足，以确保质量的稳定性。

总之，光刻工艺流程是一个非常精细的制程，非常需要注意每个步骤的细节，更需要操作人员的技术经验和操作规范。

只有这样，我们才能在制造芯片过程中保证产品的一致性和稳定性。

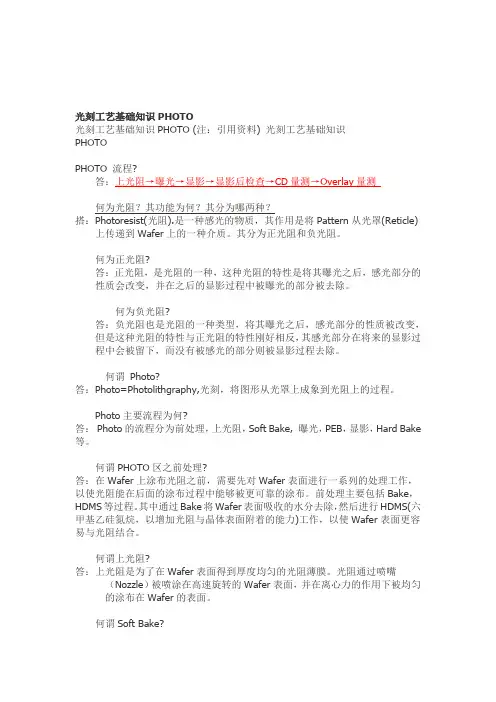

光刻工艺基础知识PHOTO光刻工艺基础知识PHOTO (注：引用资料) 光刻工艺基础知识PHOTOPHOTO 流程?答：上光阻→曝光→显影→显影后检查→CD量测→Overlay量测何为光阻？其功能为何？其分为哪两种？搭：Photoresist(光阻).是一种感光的物质，其作用是将Pattern从光罩(Reticle)上传递到Wafer上的一种介质。

其分为正光阻和负光阻。

何为正光阻?答：正光阻，是光阻的一种，这种光阻的特性是将其曝光之后，感光部分的性质会改变，并在之后的显影过程中被曝光的部分被去除。

何为负光阻?答：负光阻也是光阻的一种类型，将其曝光之后，感光部分的性质被改变，但是这种光阻的特性与正光阻的特性刚好相反，其感光部分在将来的显影过程中会被留下，而没有被感光的部分则被显影过程去除。

何谓Photo?答：Photo=Photolithgraphy,光刻，将图形从光罩上成象到光阻上的过程。

Photo主要流程为何?答：Photo的流程分为前处理，上光阻，Soft Bake, 曝光，PEB，显影，Hard Bake 等。

何谓PHOTO区之前处理?答：在Wafer上涂布光阻之前，需要先对Wafer表面进行一系列的处理工作，以使光阻能在后面的涂布过程中能够被更可靠的涂布。

前处理主要包括Bake，HDMS等过程。

其中通过Bake将Wafer表面吸收的水分去除，然后进行HDMS(六甲基乙硅氮烷，以增加光阻与晶体表面附着的能力)工作，以使Wafer表面更容易与光阻结合。

何谓上光阻?答：上光阻是为了在Wafer表面得到厚度均匀的光阻薄膜。

光阻通过喷嘴（Nozzle）被喷涂在高速旋转的Wafer表面，并在离心力的作用下被均匀的涂布在Wafer的表面。

何谓Soft Bake?答：上完光阻之后，要进行Soft Bake，其主要目的是通过Soft Bake将光阻中的溶剂蒸发，并控制光阻的敏感度和将来的线宽，同时也将光阻中的残余内应力释放。

光刻工艺步骤介绍光刻工艺是一种重要的微电子制造技术，用于将电子芯片的图案转移至硅片上。

下面我将详细介绍光刻工艺的步骤。

第一步：准备硅片在光刻工艺开始之前，首先需要准备好硅片。

这包括清洗硅片表面以去除任何杂质，并在其表面形成一层薄的光刻胶。

光刻胶一般是由聚合物（如光刻胶），溶剂和添加剂组成的混合物。

第二步：涂覆光刻胶准备好的硅片放置在旋涂机上，然后将光刻胶涂覆在硅片表面。

旋涂机会以高速旋转硅片，使光刻胶均匀地覆盖在整个表面上。

涂覆的光刻胶会在硅片上形成一层均匀的薄膜。

第三步：预烘烤涂覆光刻胶后，硅片需要进行预烘烤。

预烘烤的目的是将光刻胶中的溶剂挥发掉，使光刻胶更加稳定。

预烘烤是在较低的温度下进行的，一般在90-100°C之间。

第四步：对准和曝光在对准和曝光步骤中，使用光刻机将芯片的图案转移到光刻胶层上。

首先，在光刻机的对准系统下，将硅片和图案的掩膜进行对准。

对准系统使用电子束或激光进行确切的对准。

一旦对准完成，光刻机会使用紫外线光源照射光刻胶。

光刻胶的激发使其发生化学反应，形成了曝光图案。

第五步：后烘烤曝光完成后，硅片需要进行后烘烤。

后烘烤的目的是将光刻胶中的曝光图案进行固化，并增强其耐久性。

后烘烤的温度和时间会根据光刻胶的类型和用途而有所不同。

第六步：显影显影是将曝光图案从光刻胶中暴露出来的步骤。

使用化学溶液将未曝光的光刻胶部分溶解掉，只留下曝光图案。

这一步骤在洗涤机中进行，确保均匀地清洗掉不需要的光刻胶部分。

第七步：清洗显影完成后，硅片需要通过化学溶液进行清洗，以去除任何剩余的光刻胶和杂质。

清洗过程往往需要使用多种溶液和机械清洗的步骤，以确保硅片表面干净。

第八步：测量和检验最后一步是对光刻结果进行测量和检验。

使用显微镜、扫描电子显微镜（SEM）等设备，检查光刻图案是否与设计要求相符。

测量和检验可以帮助确认制造过程中的任何错误或缺陷，以便及时进行修正。

光刻胶及光刻工艺流程光刻胶是集成电路制造过程中重要的材料之一，它的主要作用是在光刻工艺中作为掩膜保护剂，将紫外光照射过的区域与未经照射的区域进行区分，从而完成器件的精密图案的形成。

本文将介绍光刻胶及其在光刻工艺流程中的应用。

光刻胶（Photoresist）是一种特殊的感光材料，它可以在光的照射下发生化学反应，改变物质的化学和物理性质。

根据其特性，光刻胶可以分为两种类型：负型光刻胶和正型光刻胶。

负型光刻胶是在紫外光照射下，光刻胶会发生聚合反应，形成一层比原来的胶层更为固化的区域。

而未曝光的胶层在显影过程中被去除，形成比曝光区域更深的“坑”。

因此，负型光刻胶可形成器件的凹陷结构。

正型光刻胶则相反，未曝光的胶层会进一步发生聚合反应，在显影过程中保留下来形成比曝光区域更高的区域。

正型光刻胶可形成器件的突起结构。

在光刻工艺流程中，首先需要将光刻胶涂覆在晶圆表面。

这一步骤称为光刻胶的涂布。

涂布的目的是将光刻胶均匀地涂覆在晶圆表面，并形成一定厚度的胶层。

涂布方法包括旋涂法、滚涂法和喷洒法等。

涂布完成后，需要将光刻胶进行预烘烤。

预烘烤的目的是将光刻胶中的溶剂迅速挥发掉，使胶层迅速形成。

预烘烤的温度和时间需根据光刻胶的类型和要求进行调节。

接下来是曝光步骤。

曝光是将掩膜和光刻胶放置在光刻机中，通过紫外光的照射，将掩膜上的图案转移到光刻胶上。

光刻机使用的光源多是紫外光源，如Hg灯或氘灯。

曝光的参数包括曝光时间、曝光强度和曝光模式等。

完成曝光后，需要进行显影。

显影是将晶圆放入显影液中，显影液会溶解或去除光刻胶中未曝光的部分，留下曝光的部分。

显影液的种类和浓度需根据光刻胶的类型和要求进行选择。

显影完成后，还需进行后处理。

后处理通常包括后烘烤和清洗两个步骤。

后烘烤是将晶圆放入恒温烘炉中，将光刻胶中残留的溶剂和显影液彻底除去，使光刻胶更加稳定。

清洗则是将晶圆浸泡在溶剂中，去除掉与已曝光的光刻胶没有反应的部分。

光刻胶及其对应的工艺流程是集成电路制造中至关重要的一部分。

光刻工艺简要流程介绍光刻工艺是集成电路制造过程中的一项重要工艺，其主要作用是将电路图案按照一定比例缩小并转移到硅片上，形成集成电路的图案。

下面是光刻工艺的简要流程介绍。

1.硅片准备：首先，需要对硅片进行一系列处理，包括清洗、去除表面氧化层、去除杂质等，以确保硅片的表面光洁度和纯净度。

2.上光胶：将光刻胶涂布在硅片表面。

光刻胶是一种特殊的光敏聚合物，对特定波长的光线敏感。

胶涂布可以通过旋涂法、喷涂法等方式进行，以确保胶涂布均匀。

3.等光干燥：将胶涂布的硅片放入特定设备中进行等光干燥。

等光干燥的目的是将胶涂布的光刻胶暴露于特定的光照条件下，以进行后续的曝光制程。

4.接触曝光：采用光刻机进行接触曝光，将预先准备好的掩膜与胶涂布的硅片接触，并通过曝光源投射光束。

光刻胶能够吸收光束并将光的图案转移到胶涂布的硅片上，形成所需的电路图案。

5.显影：经过曝光后，需要进行显影，以去除未受光束照射的光刻胶。

显影液的成分根据光刻胶的特性来确定，可以通过浸泡、喷淋等方式进行显影。

显影液能够溶解未暴露于光束的部分光刻胶，从而形成所需的电路图案。

6.退胶：为了保护已经形成的电路图案，需要对胶涂布的硅片进行退胶处理。

退胶过程中使用氧等氧化物气体，能够将胶层中的光刻胶蒸发掉，从而完全去除胶层。

7.清洗：清洗是整个光刻工艺中的一个重要环节，目的是去除残留的光刻胶、显影液等杂质，并确保表面的洁净度。

清洗方法包括浸泡、超声波清洗、喷淋等。

8.检测：对最终产生的图案进行检测，确保电路图案的质量和准确性。

检测方法包括显微镜观察、扫描电子显微镜观察等。

以上就是光刻工艺的简要流程介绍。

光刻工艺是集成电路制造中至关重要的一环，通过精确的光刻过程，可以将电路图案转移到硅片上，实现电路的制造。

随着半导体技术的不断发展，光刻工艺也在不断改变和创新，以满足更高性能和更小尺寸的集成电路的需求。

第三章光刻工艺技术光刻的本质在于将掩膜版上的图形复制到要进行刻蚀和离子注入的硅片上，作为半导体及其相关产业发展和进步的关键技术之一，光刻一方面被认为是半导体制造业发展的瓶颈，另一方面它却作为推动者，支撑着半导体产业的发展。

3.1 光学成像原理光刻的原理起源于印刷技术中的照相制版，是在一个平面上加工形成微图形。

随着器件尺寸的不断缩小，光刻技术也从最初的接触式、接近式曝光发展到目前普遍使用的投影式曝光，图3.1是投影式曝光示意图。

投影式曝光技术中由于硅片和掩膜版没有接触，从而避免了由于接触引入的工艺缺陷，同时掩膜版的利用率得以提高，因此，该曝光技术成为了目前光刻技术的主流。

下面介绍投影式曝光技术中的光学成像原理：图3.1 投影式曝光示意图光是一种电磁波，具有波动性。

根据惠更斯原理，波在传播过程中如遇障碍物，特别是当障碍物的大小与光的波长大小相当时，在障碍物附近衍生的多个点光源发出的球面波相叠加，使光波绕到障碍物的背面进行传播，从而发生衍射现象，如图3.2-3.3所示。

图3.2 光的衍射现象图3.3 光发生衍射时的衍射角由布拉格定律可以得到各级衍射角的大小为sinα＝nλ/P，(n=0,±1, ±2, ±3……) (3.1)其中α为衍射角，λ为光源波长，P为光栅周期。

由此可见，P越小，相应衍射角就越大，透镜上产生的各级明暗条纹相隔距离就越大。

光刻系统中有两个重要的指标用以表征光刻成像质量：分辨率和焦深。

首先讨论两个重要参数：数值孔径（NA）和相干系数（σ）。

NA表征物镜收集衍射光的能力，用物镜收集的最大衍射角αm的正弦值表示，即NA＝n·sinαm(3.2)其中，n为介质的折射率。

由此可知：NA越大，物镜收集衍射光的级次就越高（αm越大），另外，还可以通过增加介质折射率n的方法来增加数值孔径NA（如后面提到的浸没式光刻）。

光的空间相干系数σ说明了投影物镜表面被光源占据的程度，如图3.4所示，σ＝ sin δ/sin α = NA C /NA O (3.3)其中NA C 和NA O 分别为聚焦物镜和投影物镜的数值孔径。

光刻和刻蚀工艺流程第一步：光刻掩膜准备光刻工艺的第一步是制备掩膜。

掩膜是一种类似于胶片的薄膜，上面有制作好的电路图形。

通常，光刻掩膜由专门的光刻工艺工程师根据电路图形设计，并通过专业软件生成掩膜图形。

之后将掩膜图形转移到掩膜胶片上。

第二步：光刻胶涂覆接下来，在待加工的硅片表面涂覆一层光刻胶。

光刻胶是一种特殊的光敏物质，具有对紫外光敏感的特性。

使用旋涂机将光刻胶均匀涂覆在硅片上。

第三步：软烘烤硅片上涂覆好光刻胶之后，需要进行软烘烤步骤。

软烘烤的作用是去除光刻胶中的溶剂以及帮助光刻胶更好地附着在硅片表面上。

软烘烤的温度和时间根据不同的光刻胶种类和工艺要求进行调节。

第四步：曝光曝光是光刻工艺的关键步骤。

在曝光台上，将掩膜和被涂覆光刻胶的硅片对准，并通过紫外光照射。

光刻胶中被曝光的部分会发生化学变化，形成光刻胶的图形。

第五步：后烘烤曝光之后，需要进行后烘烤。

烘烤的目的是加强光刻胶的图形，使其更稳定并提高精度。

烘烤温度和时间根据不同的光刻胶种类和工艺要求进行调节。

第六步：显影显影是将光刻胶中未曝光的部分溶解掉的步骤。

将硅片浸入特定的显影液中，显影液会将光刻胶中溶解掉的部分清除掉，形成具有电路图形的光刻胶。

第七步：刻蚀刻蚀是将未被光刻胶保护的硅片表面精确地去除掉部分的步骤，以形成电路图形。

刻蚀液根据硅片的材料和刻蚀目标而确定。

将硅片浸入刻蚀液中，刻蚀液会剥离掉没有光刻胶保护的硅片表面，形成光刻胶的图形。

第八步：去光刻胶刻蚀完成后，需要将光刻胶从硅片上去除。

通常使用酸性或碱性溶液将光刻胶溶解掉。

去光刻胶后，就得到了具有电路图形的硅片。

以上就是光刻和刻蚀的工艺流程。

光刻和刻蚀工艺对于微电子芯片的制造至关重要，能够提供精确的电路图形，是制造集成电路的基础步骤。

随着技术的不断发展，光刻和刻蚀工艺也在不断改进，以满足高集成度和高性能的微电子芯片的制造需求。

NIKON工艺一、对位概述对光刻而言，其最重要的工艺控制项有两个，其一是条宽控制，其二是对位控制。

随着产品特征尺寸的越来越小，条宽和对位控制的要求也越来越高。

目前0.5um的产品，条宽的要求一般是不超过中心值的10%，即条宽在0.5±0.05um之间变化；对位则根据不同的层次有不同的要求，一般而言，在多晶和孔光刻时对位的要求最高，特别是在孔光刻时，由于孔分为有源区和多晶上的孔，对位的要求更高，部分产品多晶上孔的对位偏差甚至要求小于0.14um。

在现在的IC电路制造过程中，一个完整的芯片一般都要经过十几到二十几次的光刻，在这么多次光刻中，除了第一次光刻以外，其余层次的光刻在曝光前都要将该层次的图形与以前层次留下的图形对准。

对位的过程存在于上版和圆片曝光的过程中，其目的是将光刻版上的图形最大精度的覆盖到圆片上已存在的图形上。

它包括了以下几部分：光刻版对位系统、圆片对位系统（又包括LSA、FIA等）。

对于NIKON的步进重复曝光机（Step & Repeat）而言，对位其实也就是定位，它实际上不是用圆片上的图形与掩膜版上的图形直接对准来对位的，而是彼此独立的，即，确定掩膜版的位臵是一个独立的过程，确定圆片的位臵又是另一个独立的过程。

它的对位原理是，在曝光台上有一基准标记，可以把它看作是定位用坐标系的原点，所有其它的位臵都相对该点来确定的。

分别将掩膜版和圆片与该基准标记对准就可确定它们的位臵。

在确定了两者的位臵后，掩膜版上的图形转移到圆片上就是对准的。

光刻版对位系统略。

圆片对位系统圆片对位系统中，根据特定的应用或为解决依赖于圆片工艺（如铝层）而产生的对位错误，发展了各种各样对位系统：LSA、LIA、FIA。

这里先作一个比较：这三种方式的最大差异是处理对位过程中遇到问题的侧重点不同，特别是在铝上，高温溅射的铝在填充对位标记的台阶时，由于铝表面构造粗糙和铝对对位标记的填充不对称等原因，对位的精度往往要比其它层次差很多。

光刻工艺参数一、光刻工艺参数概述光刻工艺是半导体制造中的核心环节，其参数的选择直接影响到最终的制程质量和产品性能。

这些参数共同决定了光刻的分辨率、对比度和曝光剂量等关键因素，从而在微观层面上塑造了集成电路的几何形状和结构。

在光刻工艺中，参数主要包括光源波长、曝光剂量、焦距、数值孔径等。

它们相互关联，共同决定了光刻的质量和效果。

二、光刻工艺参数详解1.光源波长：光源波长是光刻工艺中的关键参数，它决定了光的分辨率。

短波长的光源具有较高的分辨率，但同时也需要相应的设备和材料来支持。

目前，深紫外（DUV）和极紫外（EUV）光源是主流的选择。

2.曝光剂量：曝光剂量决定了曝光过程中光能量的多少，它影响着曝光时间和光强。

曝光剂量要适量，太少会导致曝光不足，太多则可能导致过度曝光。

3.焦距：焦距是指光束通过镜头时，主平面与镜头光轴之间的距离。

在光刻工艺中，焦距的准确性对成像质量有着至关重要的影响。

4.数值孔径：数值孔径（NA）描述了镜头聚光的性能，是镜头与光刻胶之间的透镜效应的量度。

数值孔径越大，光线的汇聚能力越强，成像质量越好。

三、光刻工艺参数优化随着半导体技术的不断发展，对光刻工艺的要求也越来越高。

为了提高制程质量和产品性能，必须对光刻工艺参数进行优化。

优化过程需要综合考虑多个因素，如设备条件、材料特性、环境因素等。

此外，为了实现更精细的制程和更高的产能，科研人员还在不断探索新的光源技术、镜头技术和光刻胶技术等。

四、未来展望随着科技的不断发展，未来的光刻工艺将面临更多的挑战和机遇。

一方面，随着摩尔定律的延续，集成电路的制程将会越来越小，对光刻工艺的要求也会越来越高。

另一方面，随着新材料的出现和应用，光刻工艺也将面临新的变革和突破。

例如，极紫外光刻技术（EUV）被认为是下一代光刻技术的重要方向之一，它具有更高的分辨率和更低的制造成本等优势。

此外，随着人工智能和大数据等技术的应用，光刻工艺的数据分析和智能化管理也将成为未来的重要研究方向。

光刻工艺空间成像对比度光刻工艺是半导体制造过程中的重要环节，用于在硅片上制作微小的图案。

在光刻过程中，空间成像对比度是一个关键指标，它描述了图案在投影光下的清晰度和对比度。

本文将从光刻工艺的基本原理、光刻机的工作原理以及提高空间成像对比度的方法等方面进行阐述。

光刻工艺是通过光刻胶将图案转移到硅片上的一种制造工艺。

在光刻过程中，光刻胶被涂覆在硅片表面，然后通过光刻机上的光源和掩模，将光照射在光刻胶上。

光照射后，光刻胶会发生化学反应，形成可溶解或不可溶解的区域。

通过洗涤和腐蚀等步骤，将不需要的部分去除，最终形成所需的图案。

空间成像对比度是指在光刻过程中，投影光经过掩模后在光刻胶表面形成的图案的清晰度和对比度。

空间成像对比度的高低直接影响到最终图案的质量和精度。

在光刻机的工作原理中，光源是一个重要的因素。

光源的光强度和波长会直接影响到空间成像对比度。

光刻机通常采用高压汞灯或激光器作为光源。

高压汞灯可以提供较高的光强度，但波长较长，容易产生光的散射和衍射，降低了空间成像对比度。

激光器光源具有较小的波长，可以提供较高的空间成像对比度。

除了光源的选择，还有一些方法可以提高空间成像对比度。

首先，选择合适的光刻胶是关键。

光刻胶的分辨率和对比度是影响空间成像对比度的重要因素。

一般来说，分辨率越高，对比度就越好。

其次，掩模的质量和对光刻胶的光透过率也会影响空间成像对比度。

掩模的制作过程需要精确控制，以确保图案的清晰度和对比度。

此外，光刻机的调试和校准也是提高空间成像对比度的关键步骤。

通过调整光源的光强度、光刻胶的厚度和曝光时间等参数，可以优化空间成像对比度。

空间成像对比度是光刻工艺中的一个重要指标，它直接影响到图案的清晰度和对比度。

在光刻过程中，通过选择合适的光源、优化光刻胶和掩模等方法，可以提高空间成像对比度。

这些措施能够提高图案的质量和精度，满足不断提高的微电子制造需求。
