绝缘电阻测试仪(2500V)

2500v数字兆欧表使用方法一、仪器概述1. 2500v数字兆欧表是一种用于测量电气设备绝缘电阻的仪器，能够提供高压测试，并具有数字显示功能。

2. 该仪器广泛应用于电力、通信、电机制造等行业，用于检测绝缘电阻是否符合要求。

3. 2500v数字兆欧表具有高精度、稳定性好、使用方便等特点，是专业工程师在绝缘测试中的必备工具。

二、使用方法1. 开机准备1.1 插上电源线并接通电源，待仪器显示屏亮起。

1.2 检查仪器各部件是否完好，确保连接正确。

1.3 确认测试电压为2500v，并将测试电极连接好。

2. 测试准备2.1 将兆欧表测试引线连接至待测设备的绝缘部位。

2.2 确保测试区域没有人员，以免发生意外。

3. 进行测试3.1 调节仪器至测试模式，并设置测试时间。

3.2 按下开始测试按钮，仪器开始进行绝缘电阻测试。

3.3 等待测试完成，仪器会显示绝缘电阻数值。

4. 测试结果4.1 检查显示屏的数值，确保绝缘电阻符合要求。

4.2 如测试结果不符合要求，应及时进行维修或更换设备。

5. 关机操作5.1 测试结束后，按下关机按钮，将仪器断电。

5.2 拔掉电源线，确保仪器处于安全状态。

三、注意事项1. 在进行高压测试前，应先进行漏电流测试，确保待测设备没有漏电现象。

2. 确保测试环境干燥，避免因潮湿引起误差。

3. 使用前应检查测试引线是否破损，以免因引线故障导致测试失败。

4. 长时间不使用时，应存放在干燥通风处，避免灰尘进入影响仪器性能。

四、结语2500v数字兆欧表作为一种专业的绝缘测试仪器，使用方法相对较为简单，但在实际操作中仍需注意安全与细节。

希望以上使用方法能为您在工作中带来一些帮助，当然，在实际操作中应严格按照仪器说明书操作，确保测试结果的准确性。

在实际使用2500v数字兆欧表进行绝缘电阻测试时，还需要注意以下几点：1. 第一次使用时，应该先检查仪器的外部是否有损坏，如有损坏应该先进行修理再使用。

2. 在连接测试设备时，应该确保测试引线的连接牢固，并且测试电极接触良好，以避免因为连接不良而导致测试结果不准确。

绝缘电阻表（兆欧表2500V）
一、特性
数字式绝缘电阻表又名兆欧表、高压绝缘电阻测试仪，用于绝缘电阻的测试。

本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。

同时还具备测量直流电压交流电压吸收比和极化指数功能。

整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。

而且具有防震、防尘、防潮结构，适应恶劣工作环境，是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。

它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

数字绝缘电阻表由中大规模集成电路组成。

本表输出功率大，输出电压等级多（有5个电压等级）。

额定绝缘测试电压范围100～2500V,绝缘电阻测量范围0.01MΩ～200GΩ。

直流电压测量范围0～1000V,交流电压测量范围0～750V。

二、量程及技术规格
电池电压电池电压不足，显示低电符号“”
自动关机仪表无操作约15分钟后关机
绝缘电阻≥50MΩ (1000V)
耐压AC3kV/50Hz 1min
工作温度和湿度－10℃～+50℃＜85%RH
贮存温度和湿度－15℃～+55℃＜90%RH
适合安规IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT
Ⅲ 300V
三、装箱单
仪表1台
高压测试线3条（红色,黑色,绿色各一条）
电池 1.5V碱性电池6节
说明书、保用证1套
仪表箱1个。

变压器绝缘电阻测试标准及现场测量方法一、引言变压器作为电力系统中重要的设备之一，其绝缘电阻的测试是保障电力系统安全稳定运行的关键环节。

本文将介绍变压器绝缘电阻测试的标准及现场测量方法，以期为现场检测提供参考。

二、变压器绝缘电阻的测试标准1.测试标准概述根据我国电力行业标准，《电力设备绝缘电阻测量规程》对变压器绝缘电阻的测试方法、测试周期、测试标准值等进行了明确规定。

2.测试标准的具体要求（1）测试方法：采用直流电阻法进行测量，测量电压为2500V。

（2）测试周期：新投运的变压器应在投运后1周内进行测试；运行中的变压器应每6个月进行一次测试。

（3）测试标准值：对于新投运的变压器，绝缘电阻值应不低于1000MΩ；对于运行中的变压器，绝缘电阻值应不低于500MΩ。

3.测试标准的应用范围变压器绝缘电阻测试标准适用于各类电压等级的变压器，包括油浸式、干式、组合式等不同类型。

三、现场测量方法1.测量方法的概述现场测量方法主要包括以下几个方面：合理选用电压等级的测试设备、正确连接测量线路、控制测量环境温度和湿度等。

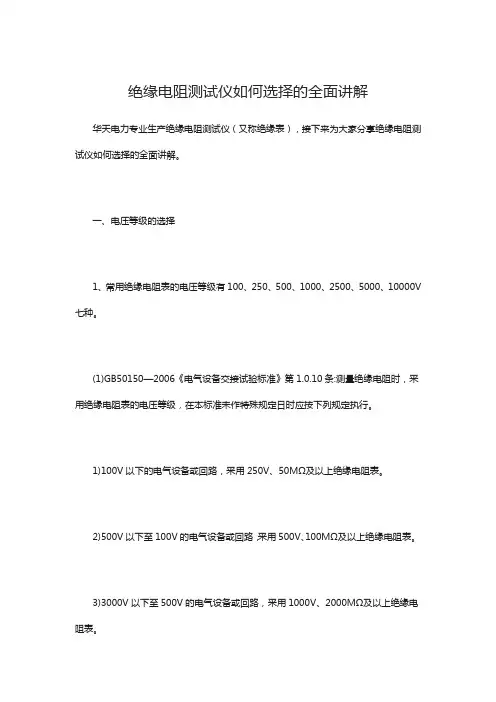

2.测量设备的选用根据被测变压器的电压等级，选择合适电压等级的绝缘电阻测试仪。

同时，确保测试设备的精度和可靠性。

3.测量步骤与注意事项（1）测量前，清理被测部位的油污、灰尘等，确保测量准确性。

（2）测量时，将绝缘电阻测试仪的高压端接至变压器绝缘子，低压端接至地面。

（3）测量过程中，注意观察测试仪的显示数据，确保测量过程的稳定性。

四、测量结果的分析与判断1.正常数据的范围根据测试标准，新投运的变压器绝缘电阻值应不低于1000MΩ，运行中的变压器绝缘电阻值应不低于500MΩ。

2.异常情况的判断若测量结果低于上述标准，可判断为绝缘电阻偏低，可能存在绝缘损伤、受潮等隐患。

3.数据分析的方法对历史测量数据进行对比分析，观察绝缘电阻的变化趋势，以便及时发现异常情况。

五、测量中的安全措施1.人员安全要求测量过程中，操作人员应穿戴绝缘鞋、绝缘手套等防护用品，并保持与高压端的距离。

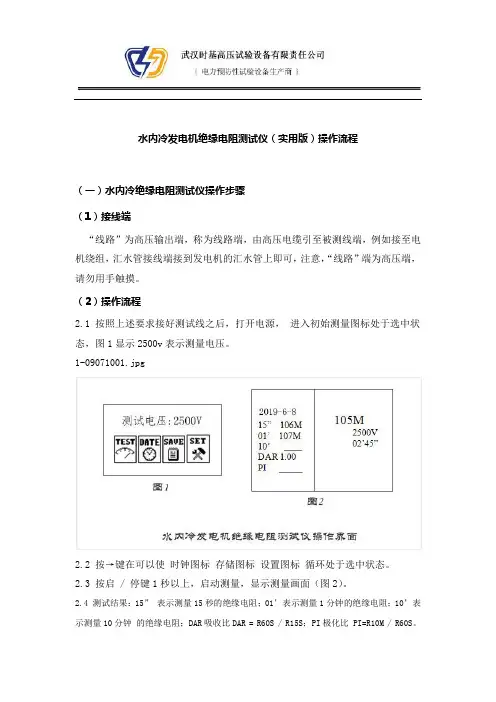

水内冷发电机绝缘电阻测试仪（实用版）操作流程（一）水内冷绝缘电阻测试仪操作步骤（1）接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组，汇水管接线端接到发电机的汇水管上即可，注意，“线路”端为高压端，请勿用手触摸。

（2）操作流程2.1 按照上述要求接好测试线之后，打开电源，进入初始测量图标处于选中状态，图1显示2500v表示测量电压。

1-09071001.jpg2.2 按→键在可以使时钟图标存储图标设置图标循环处于选中状态。

2.3 按启 / 停键1秒以上，启动测量，显示测量画面（图2）。

2.4 测试结果：15”表示测量15秒的绝缘电阻；01’表示测量1分钟的绝缘电阻；10’表示测量10分钟的绝缘电阻；DAR吸收比DAR = R60S / R15S；PI极化比 PI=R10M / R60S。

2.5 测量完毕后，进入测量结果存储画面，如果需要储存输入记录值，否则可直接打印或退出即可。

（二）影响电阻或电阻率测试的主要因素2.1 环境温湿度一般材料的电阻值随环境温湿度的升高而减小。

相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。

湿度增加，表面泄漏增大，体电导电流也会增加。

温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70C时的电阻值仅有20C时的10％。

因此，测量材料的电阻时，必须指明试样与环境达到平衡的温湿度。

2.2 测试电压介质材料的电阻(率)值一般不能在很宽的电压范围内保持不变，即欧姆定律对此并不适用。

常温条件下，在较低的电压范围内，电导电流随外加电压的增加而线性增加，材料的电阻值保持不变。

超过一定电压后，由于离子化运动加剧，电导电流的增加远比测试电压增加的快，材料呈现的电阻值迅速降低。

由此可见，外加测试电压越高，材料的电阻值越低，以致在不同电压下测试得到的材料电阻值可能有较大的差别。

除此以外还有吸收极化时间、外部环境的干扰、测试设备的电流泄露等情况的影响。

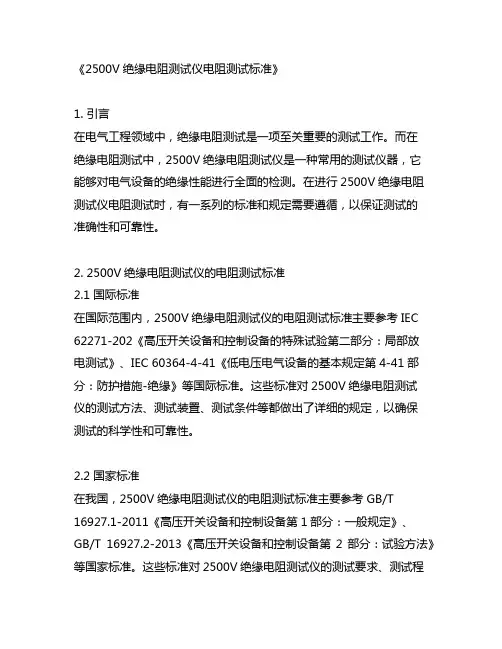

《2500V绝缘电阻测试仪电阻测试标准》1. 引言在电气工程领域中，绝缘电阻测试是一项至关重要的测试工作。

而在绝缘电阻测试中，2500V绝缘电阻测试仪是一种常用的测试仪器，它能够对电气设备的绝缘性能进行全面的检测。

在进行2500V绝缘电阻测试仪电阻测试时，有一系列的标准和规定需要遵循，以保证测试的准确性和可靠性。

2. 2500V绝缘电阻测试仪的电阻测试标准2.1 国际标准在国际范围内，2500V绝缘电阻测试仪的电阻测试标准主要参考IEC 62271-202《高压开关设备和控制设备的特殊试验第二部分：局部放电测试》、IEC 60364-4-41《低电压电气设备的基本规定第4-41部分：防护措施-绝缘》等国际标准。

这些标准对2500V绝缘电阻测试仪的测试方法、测试装置、测试条件等都做出了详细的规定，以确保测试的科学性和可靠性。

2.2 国家标准在我国，2500V绝缘电阻测试仪的电阻测试标准主要参考GB/T 16927.1-2011《高压开关设备和控制设备第1部分：一般规定》、GB/T 16927.2-2013《高压开关设备和控制设备第2部分：试验方法》等国家标准。

这些标准对2500V绝缘电阻测试仪的测试要求、测试程序、测试结果的判定等方面都有详细的规定，以保证测试的准确性和可行性。

3. 2500V绝缘电阻测试仪电阻测试的操作步骤3.1 前期准备在进行2500V绝缘电阻测试仪电阻测试前，需要做好相关的前期准备工作。

包括检查测试仪器的工作状态和电源供应情况，清洁被测设备表面，排除外界干扰等。

3.2 测试操作在进行2500V绝缘电阻测试仪电阻测试时，需要按照标准规定的测试方法和测试程序进行操作。

包括设定测试仪器的测试参数，连接被测设备和测试仪器，进行测试操作等。

3.3 测试结果判定在测试完成后，需要根据标准规定的测试结果判定方法，对测试结果进行分析和判定。

并及时记录测试数据，以备后续的分析和归档。

4. 个人观点2500V绝缘电阻测试仪的电阻测试标准是确保测试准确性和可靠性的重要保障。

绝缘电阻测试仪的标准
电气设备绝缘电阻的检测标准主要如下：
一、高压配电装置可动部分绝缘电阻不低于1MΩ，高压主回路的绝缘电阻，不低于250MΩ。

二、交流电动机绝缘定子额定电压在1000V以上的，用2500V摇表测量，定子不小于1MΩ，转子电阻不小于0.5MΩ，定子额定电压在1000V以下的，用1000V摇表测量，绝缘值不小于0.5MΩ，定子额定电压在500V以下的，用500V摇表测量，绝缘值不小于0.5MΩ。

三、交流电动机修复后电机测量绕组相与相、相与地之间的绝缘电阻，500V以下的电机，修复后的绝缘电阻不低于1MΩ，500V以上的电机，修复后绕组的绝缘电阻不低于5MΩ。

四、电缆绝缘电阻测试新安装敷设的电缆，其绝缘电阻不低于50MΩ；运行中高压电缆绝缘电阻不小于2MΩ；低压电缆不小于0.5MΩ测量电缆的绝缘电阻时，应断开电源及负荷侧，测量完后电缆三相对地放电。

绝缘检测的原理
绝缘检测是一种用来测量电气设备或电气线路中绝缘电阻的方法，目的是判断绝缘是否完好，以保证设备或线路的安全运行。

绝缘检测的原理是通过施加一个特定的电压或电流信号到被测设备或线路上，并测量通过该设备或线路的电流或电压。

通过比较测量结果与预先设定的阈值，可以判断绝缘是否存在故障或缺陷。

绝缘测试通常使用绝缘电阻测试仪进行。

绝缘电阻测试仪能够施加高电压（通常为500V、1000V或2500V）或低电压（通
常为50V）到被测设备或线路上，并测量通过被测设备或线路的电流。

在测试过程中，测试仪器会记录下施加电压和测量电流的数值。

如果测得的电流低于预设的阈值，说明绝缘电阻较高，绝缘完好；如果测得的电流超过了阈值，说明绝缘电阻较低，存在绝缘故障或缺陷。

绝缘检测原理的基础是电阻分配原理。

当电流通过绝缘体时，会有一部分电流通过绝缘体的表面（漏电流），这部分电流取决于绝缘体的特性和表面状态，如绝缘材料的种类、厚度、湿度等。

另一部分电流则通过绝缘体的体积（体电流），这部分电流主要取决于绝缘体内部的电势分布和电阻值。

通过测量电流可以间接地得到绝缘电阻的信息，从而判断绝缘的状况。

绝缘检测的原理还涉及到电容效应。

绝缘体通常具有一定的电容特性，当施加电压到绝缘体上时，会在绝缘体两侧形成电场，从而导致电荷的积聚。

这些积聚的电荷会造成电流的泄漏，通过测量这种泄漏电流的变化可以间接推测出绝缘电阻的变化。

总之，绝缘检测的原理是通过测量通过被测绝缘体的电流或电压，结合电阻分配原理和电容效应，判断绝缘的完好程度以及存在的故障或缺陷。

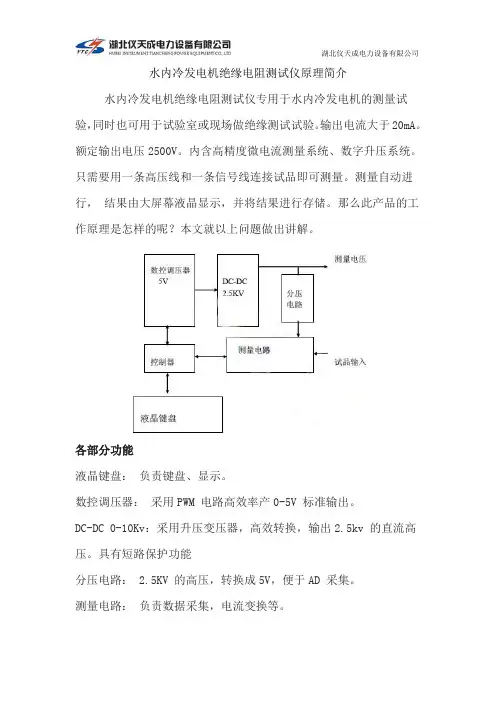

水内冷发电机绝缘电阻测试仪原理简介
水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。

输出电流大于20mA。

额定输出电压2500V。

内含高精度微电流测量系统、数字升压系统。

只需要用一条高压线和一条信号线连接试品即可测量。

测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。

那么此产品的工作原理是怎样的呢？本文就以上问题做出讲解。

各部分功能
液晶键盘：负责键盘、显示。

数控调压器：采用PWM 电路高效率产0-5V 标准输出。

DC-DC 0-10Kv：采用升压变压器，高效转换，输出2.5kv 的直流高压。

具有短路保护功能
分压电路： 2.5KV 的高压，转换成5V，便于AD 采集。

测量电路：负责数据采集，电流变换等。

控制器：将所有上述模块连接，完成测量。

仪天成电力设备有限公司是专业生产销售电力检测设备的技术型厂家，拥有十多年行业技术经验，所生产的YTC水内冷发电机绝缘电阻测试仪售后三月包换，三年质保，终身保修！。

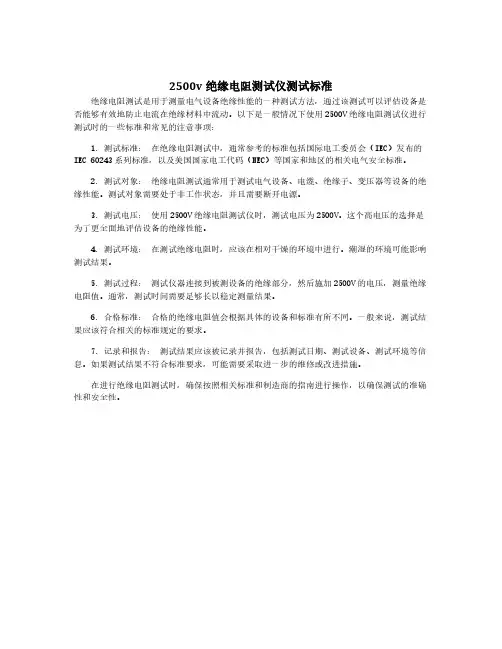

2500v绝缘电阻测试仪测试标准
绝缘电阻测试是用于测量电气设备绝缘性能的一种测试方法，通过该测试可以评估设备是否能够有效地防止电流在绝缘材料中流动。

以下是一般情况下使用2500V绝缘电阻测试仪进行测试时的一些标准和常见的注意事项：
1.测试标准：在绝缘电阻测试中，通常参考的标准包括国际电工委员会（IEC）发布的IEC60243系列标准，以及美国国家电工代码（NEC）等国家和地区的相关电气安全标准。

2.测试对象：绝缘电阻测试通常用于测试电气设备、电缆、绝缘子、变压器等设备的绝缘性能。

测试对象需要处于非工作状态，并且需要断开电源。

3.测试电压：使用2500V绝缘电阻测试仪时，测试电压为2500V。

这个高电压的选择是为了更全面地评估设备的绝缘性能。

4.测试环境：在测试绝缘电阻时，应该在相对干燥的环境中进行。

潮湿的环境可能影响测试结果。

5.测试过程：测试仪器连接到被测设备的绝缘部分，然后施加2500V的电压，测量绝缘电阻值。

通常，测试时间需要足够长以稳定测量结果。

6.合格标准：合格的绝缘电阻值会根据具体的设备和标准有所不同。

一般来说，测试结果应该符合相关的标准规定的要求。

7.记录和报告：测试结果应该被记录并报告，包括测试日期、测试设备、测试环境等信息。

如果测试结果不符合标准要求，可能需要采取进一步的维修或改进措施。

在进行绝缘电阻测试时，确保按照相关标准和制造商的指南进行操作，以确保测试的准确性和安全性。

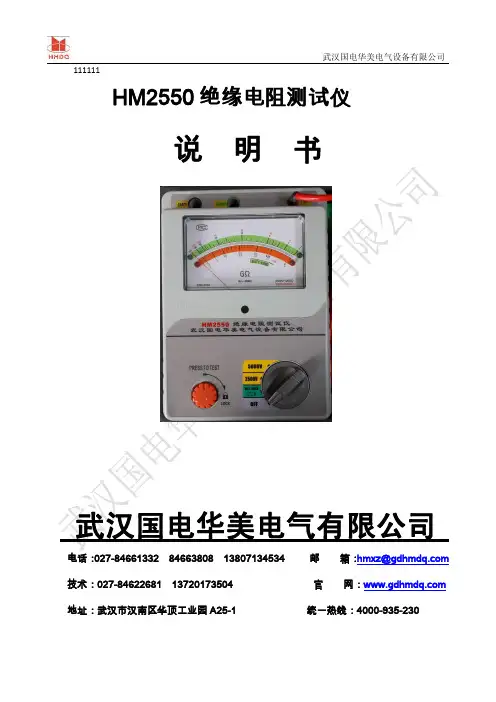

111111HM2550绝缘电阻测试仪武汉国电华美电气有限公司电话：84663808邮箱：官网： 地址：武汉市汉南区华顶工业园A25-1统一热线：4000-935-230目录1.特性 (2)2.技术指标 (2)3.仪表结构图 (3)4.使用说明 (3)5.电池更换 (4)6.电池充电型 (4)1.特性1-1本仪表适用于高压电力设备,电缆,变压器,电力电容和高压开关等电气测试设备的绝缘测试.1-2本仪表采用电池供电,具有体积小,重量轻,便于携带等优点,仪表内部自动量程转换电路的运用大大提高了仪表的测量上限值.1-3硬质的包装机壳作为必要的配件,仪表各探头的外壳都是塑料的紧密结构,具有很好的密封性和,无3.仪表结构图①测试探头②接地保护端③地端④指示高低范围发光二极管⑤测试按钮⑥功能开关⑦电池盖板⑧充电型直流电源插孔（2520此处为电池检测）4.使用说明特别注意:当测试旋纽按下工作时蜂鸣器发声,提示有高压出现在仪表的接线端和地端(LINE端和EARTH 端),在测试时,确保电路接地,通常仪表的接地保护端(GUARD端)接大地.4-1机械调零功能开关⑥置于OFF位,调表针指示在”∞”刻度上.用起子转动调零螺丝(安装在前面板的中央).4-2电池检查功能开关⑥置于BATT.CHECK位,按下测试按纽⑤,当指针指示在BATT.GOOD区起始端向右，则电池电量足够使仪表正常工作，否则需更换电池或需充电，将功能开关⑥置于OFF位，按下测试按纽⑤并锁住，再按BAAT.CHECK键，即可电池检查.注意：应避免此项长时间检测，因为此时将比绝缘测试时消耗更大的电流.4-3绝缘阻抗测量通常仪表的功能开关⑥置于OFF位，在进行测量时将它置于MΩ或GΩ位，从仪表的地端③和②分别引出两根测试线到被测物的地端和大地,再将仪表的探头①接被测物测试点并按测试纽⑤(顺时针方向旋转后可自锁)既可开始测量.注意:应确保测试电路中不含有易被高压所损害的元件4-4绝缘阻值读取本仪表为了拓宽量程,内部采用了量程自动转换电路,因此表盘为双色刻度显示,上档为绿色区,下档为橙色区,当仪表测量绝缘阻抗时,表盘上如红色发光二极管亮,则绝缘阻值按橙色区内的刻度值读取,如绿色发光二极管亮则绝缘阻值按绿色区内的刻度值读取.根据电压等级,仪表的型号为:HM2550型(2500V,5000V)双档注意:该仪表为水平放置,倾斜将产生读数误差.5.电池更换松开机壳后面板螺丝,打开电池盒盖,换下全部电池.当仪表用于零下温度时,建议使用碱性电池,一般电池可能在零下温度失效.6.电池充电型带有充电电池的新型表具有交,直流两用功能,配备高容量镍氢电池。
