地铁信号系统中车地无线通信传输抗干扰分析

地铁PIS系统车地无线技术研究与分析地铁PIS（列车信息显示系统）是一种用于地铁列车上显示车次信息的系统，通过显示屏或者扬声器播放车次信息、站点信息、列车运行信息等。

而车地无线技术是PIS系统中必不可少的一种技术，它实现了列车和地面控制中心之间的无线通信。

本文将对地铁PIS 系统中的车地无线技术进行研究与分析，探讨其技术原理、特点和发展趋势。

一、车地无线技术的原理车地无线技术是地铁PIS系统中的重要技术之一，它能够实现列车和地面控制中心之间的无线通信，从而实现车次信息的传输和显示。

车地无线技术主要包括车载通信设备和地面基站两部分。

车载通信设备安装在列车上，通过无线信号与地面基站进行通信。

地面基站则是地面控制中心的设备，负责与列车进行通信并传输车次信息。

车载通信设备主要由天线、无线模块、数据处理模块等部分组成。

当列车行驶时，车载通信设备能够自动搜索和连接最近的地面基站，并建立通信连接。

一旦连接成功，车载通信设备就可以通过无线信号传输车次信息、列车运行信息等到地面基站。

地面基站收到信息后，会将其传输至控制中心，并借助地面通信网络将信息分发至各个车站的PIS系统中，最终通过显示屏或者扬声器显示给乘客。

1. 实时性强：车地无线技术能够实现列车和地面控制中心之间的实时通信，能够保证车次信息和列车运行信息的及时传输和显示。

2. 高可靠性：车地无线技术采用了先进的无线通信技术，能够在复杂的地下环境中保持稳定的通信连接，具有很高的可靠性和稳定性。

3. 系统集成性强：车地无线技术与地铁PIS系统中的其他设备进行了紧密的集成，能够实现与车站系统、列车系统等设备的无缝连接和通信。

4. 节能环保：相比传统的有线通信方式，车地无线技术能够减少线缆的使用，减少对环境的影响，具有较好的节能环保特点。

1. 高速通信技术的应用：随着5G技术的逐渐成熟，未来车地无线技术将更加注重高速通信技术的应用，提升数据传输速度和通信稳定性。

2. 多模态通信技术的发展：未来车地无线技术可能会采用多种通信模式，如蜂窝网络、卫星通信等，以满足不同地区和地下环境下的通信需求。

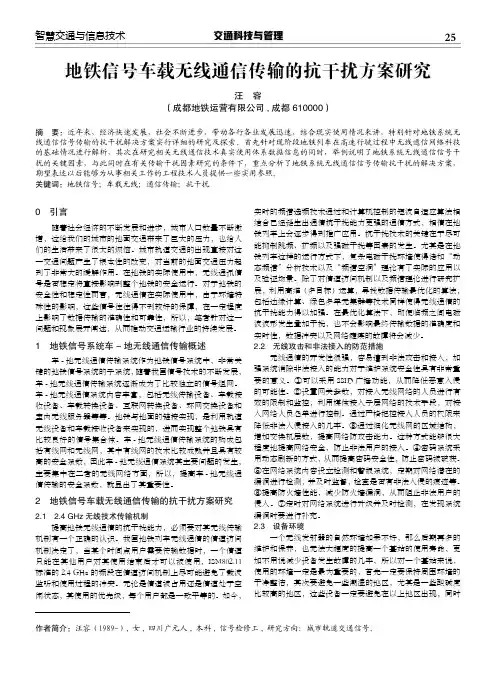

交通科技与管理25智慧交通与信息技术0　引言 随着社会经济的不断发展和进步，城市人口数量不断激增，这给我们的城市的地面交通带来了巨大的压力，也给人们的生活带来了很大的烦恼。

城市轨道交通的出现直接对这一交通问题产生了根本性的改变，对当前的地面交通压力起到了非常大的缓解作用。

在地铁的实际使用中，无线通讯信号是否稳定将直接影响到整个地铁的安全运行。

对于地铁的安全性和稳定性而言，无线通信在实际使用中，由于环境特殊性的影响，这些信号往往得不到较好的保障，在一定程度上影响了数据传输的准确性和可靠性，所以，笔者针对这一问题和现象展开阐述，从而推动交通运输行业的持续发展。

1　地铁信号系统车-地无线通信传输概述 车-地无线通信传输系统作为地铁信号系统中，非常关键的地铁信号系统的子系统，随着我国信号技术的不断发展，车-地无线通信传输系统逐渐成为了比较独立的信号组网。

车-地无线通信系统内容丰富，包括无线传输设备、车载接收设备、车载转换设备、互联网转换设备、环网交换设备和室内无线服务器等等。

地铁与地面的链接实现，是利用轨道无线设备和车载接收设备来实现的，进而实现整个地铁具有比较良好的信号集合体。

车-地无线通信传输系统的构成包括有线网和无线网，其中有线网的技术比较成熟并且具有较高的安全系数，因此车-地无线通信系统其主要问题的发生，主要集中在二者的无线网络方面，所以，提高车-地无线通信传输的安全系数，就显出了其重要性。

2　地铁信号车载无线通信传输的抗干扰方案研究2.1　2.4 GHz 无线技术传输机制 提高地铁无线通信的抗干扰能力，必须要对其无线传输机制有一个正确的认识。

我国地铁列车无线通信的信道访问机制决定了，当某个时间点用户需要传输数据时，一个信道只能在其他用户对其使用结束后才可以被使用，ISM802.11标准的2.4 GHz 的频段在信道访问机制上尽可能避免了载波监听和使用过程的冲突。

无论是信道被占用还是信道处于空闲状态，其使用的优先级，每个用户都是一致平等的。

地铁无线通信系统干扰及抗扰措施一、提纲1. 地铁无线通信系统干扰的来源和影响2. 抗扰措施的分类和原理3. 地铁无线通信系统抗扰的实践应用4. 建筑专家在地铁无线通信系统抗扰中的职责和角色5. 未来地铁无线通信系统抗扰的发展方向和趋势二、地铁无线通信系统干扰的来源和影响地铁无线通信系统由于工作频段和发射功率具有一定的干扰性，这种干扰主要来源于以下几个方面：一是地铁车体和轨道之间的电磁干扰，这种干扰会削弱信号的传输质量，甚至影响无法正常通信；二是地铁隧道内的信号反射和多径效应，这种现象会让收到的信号存在多个版本，出现干扰；三是地铁周边建筑物天线发射的电磁波干扰，这种干扰会扰乱无线通信的传输路径，导致错误传输或丢失数据。

地铁无线通信系统干扰会对信息传输效果和用户体验造成较为显著的影响，尤其是在一些高峰期，干扰会更加突出，给无线通信业务的稳定性和可靠性带来一定挑战。

三、抗扰措施的分类和原理为了解决地铁无线通信系统干扰的问题，需要采取相应的抗扰措施，目前主要包括以下几种：1. 频谱资源管理措施。

通过划分频段、调整发射功率、动态分配频谱等方法来提高频谱有效利用率，避免频谱前后互相干扰，减少故障出现的概率。

2. 信号增强技术。

地铁客流量大，人员密集，很容易挡住天线接收信号，造成信道衰落，因此可以采用天线信号增强技术，解决信道衰落问题。

3. 天线方向性措施。

对于地铁无线通信系统中基站天线的安装要求是必须保证天线的方向性，有效降低了周围频谱干扰，使信道衰落问题得到进一步的解决。

4. 系统地面制导措施。

地铁车站内针对地铁客流高峰期的短时间拥堵，可以采用切换通道、消除多径等技术手段，使信息得以正常传输。

四、地铁无线通信系统抗扰的实践应用地铁无线通信系统抗扰技术在实际应用中已经取得了较好的效果，主要得益于以下几个因素：1. 技术创新。

随着科技的不断进步，抗扰技术也得到了不断创新和升级，如MIMO、OFDM等技术的不断应用，可以使地铁无线通信系统干扰得到一定的优化。

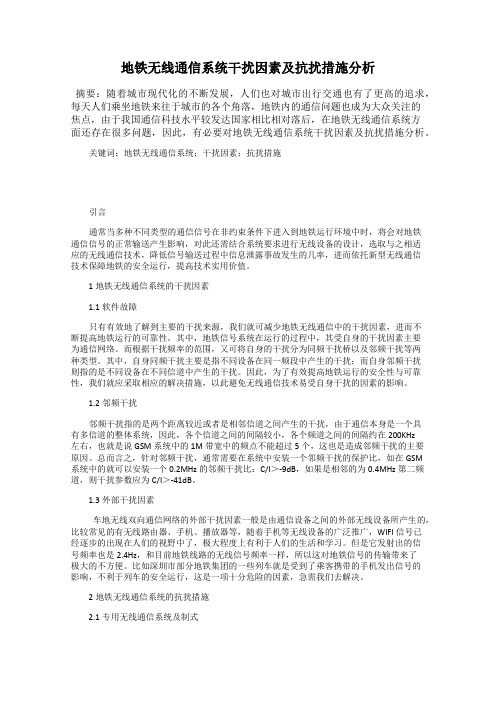

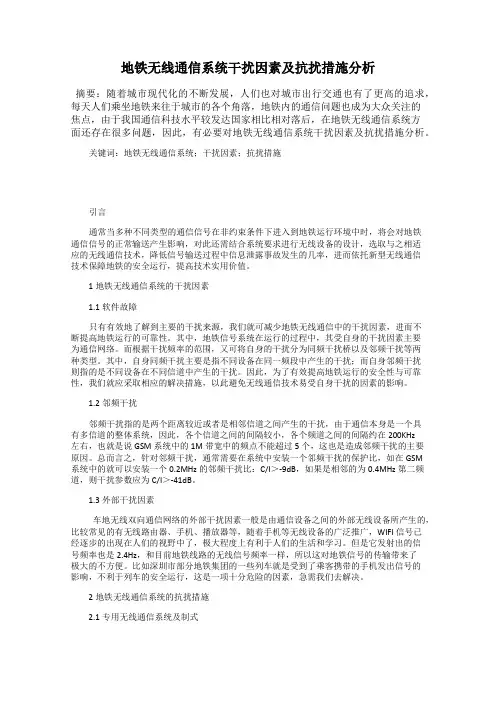

地铁无线通信系统干扰因素及抗扰措施分析摘要：随着城市现代化的不断发展，人们也对城市出行交通也有了更高的追求，每天人们乘坐地铁来往于城市的各个角落，地铁内的通信问题也成为大众关注的焦点，由于我国通信科技水平较发达国家相比相对落后，在地铁无线通信系统方面还存在很多问题，因此，有必要对地铁无线通信系统干扰因素及抗扰措施分析。

关键词：地铁无线通信系统；干扰因素；抗扰措施引言通常当多种不同类型的通信信号在非约束条件下进入到地铁运行环境中时，将会对地铁通信信号的正常输送产生影响，对此还需结合系统要求进行无线设备的设计，选取与之相适应的无线通信技术，降低信号输送过程中信息泄露事故发生的几率，进而依托新型无线通信技术保障地铁的安全运行，提高技术实用价值。

1地铁无线通信系统的干扰因素1.1软件故障只有有效地了解到主要的干扰来源，我们就可减少地铁无线通信中的干扰因素，进而不断提高地铁运行的可靠性。

其中，地铁信号系统在运行的过程中，其受自身的干扰因素主要为通信网络。

而根据干扰频率的范围，又可将自身的干扰分为同频干扰桥以及邻频干扰等两种类型。

其中，自身同频干扰主要是指不同设备在同一频段中产生的干扰；而自身邻频干扰则指的是不同设备在不同信道中产生的干扰。

因此，为了有效提高地铁运行的安全性与可靠性，我们就应采取相应的解决措施，以此避免无线通信技术易受自身干扰的因素的影响。

1.2邻频干扰邻频干扰指的是两个距离较近或者是相邻信道之间产生的干扰，由于通信本身是一个具有多信道的整体系统，因此，各个信道之间的间隔较小，各个频道之间的间隔约在200KHz左右，也就是说GSM系统中的1M带宽中的频点不能超过5个，这也是造成邻频干扰的主要原因。

总而言之，针对邻频干扰，通常需要在系统中安装一个邻频干扰的保护比，如在GSM系统中的就可以安装一个0.2MHz的邻频干扰比：C/I＞-9dB，如果是相邻的为0.4MHz第二频道，则干扰参数应为C/I＞-41dB。

地铁无线通信系统干扰因素及抗扰措施的分析发布时间：2021-11-09T03:35:44.705Z 来源：《工程建设标准化》2021年第17期作者：印保全[导读] 在地铁无线通信系统中，有效的抗扰措施对缓解信号干扰问题具有重要影响印保全武汉地铁运营有限公司湖北武汉 430000摘要：在地铁无线通信系统中，有效的抗扰措施对缓解信号干扰问题具有重要影响。

为了尽可能地避免地铁无线通信系统干扰问题，需要加强对通信系统干扰情况的了解。

本文通过深入分析地铁无线通信系统干扰因素，进而提出有针对性的抗扰措施，促使地铁无线通信系统得以良好运行，有效避免其中存在的安全隐患，大众乘坐地铁以及随时通信的要求得到切实满足，推动我国通信技术得以健康快速发展。

关键词：地铁无线通信系统；干扰因素；抗扰措施引言结合地铁无线通信系统实际，采取良好的抗扰措施，能够极大地降低信号干扰问题出现，为乘客提供更多的便利。

因此，加强对地铁无线通信系统干扰因素的分析，并提出有效的抗扰措施是当务之急。

我国科技发展与发达国家之间仍存在一定的差距，使得地铁无线通信系统面临着很大的问题。

基于此，在地铁无线通信系统中，分析通信系统干扰因素，提出有效的抗扰措施，促使通信安全得到切实地保障。

1地铁无线通信系统干扰因素第一，电磁干扰。

现阶段人类生活于一个大型磁场中，基于科学技术的快速更新发展，各种电子产品层出不穷，其对于磁场来说都具有或大或小的影响。

地铁中的输电配电系统以及通信设备受到电磁干扰比较严重。

第二，同频干扰。

同频干扰指的是当外部无用信号与本体信号之间产生矛盾，地铁无线信号系统的本体信号就会被外界信号所干扰，即同频干扰。

而想要有效抗扰同频干扰，技术人员需要找到干扰源，清晰明确其信号频率所达到的干扰程度，从而针对具体的干扰环节落实有效的抗扰措施。

第三，互调干扰。

当本体接收机遭受到两个或两个以上信号的干扰，同时在非线性的基础上，干扰信号频率与本体信号频率十分相近，甚至有可能是相同的。

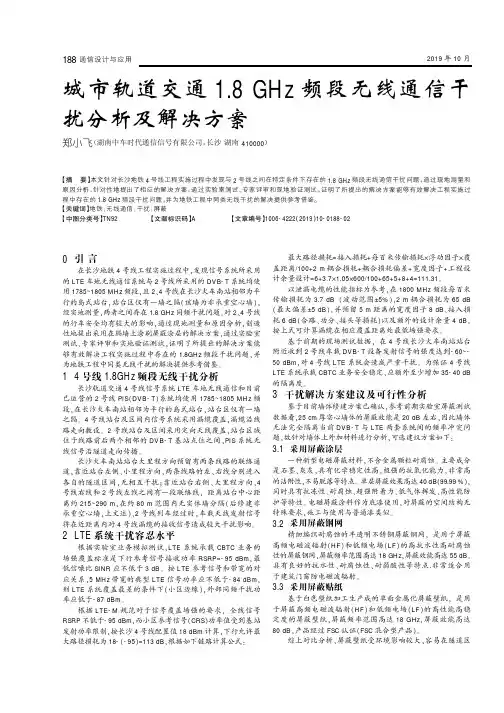

2019年10月城市轨道交通1.8GHz频段无线通信干扰分析及解决方案郑小飞（湖南中车时代通信信号有限公司，长沙湖南410000）【摘要】本文针对长沙地铁4号线工程实施过程中发现与2号线之间在特定条件下存在的1.8GHz频段无线通信干扰问题，通过现地测量和原因分析，针对性地提出了相应的解决方案，通过实验室测试、专家评审和现地验证测试，证明了所提出的解决方案能够有效解决工程实施过程中存在的1.8GHz频段干扰问题，并为地铁工程中同类无线干扰的解决提供参考借鉴。

【关键词】地铁；无线通信；干扰；屏蔽【中图分类号】TN92【文献标识码】A【文章编号】1006-4222（2019）10-0188-020引言在长沙地铁4号线工程实施过程中,发现信号系统所采用的LTE车地无线通信系统与2号线所采用的DVB-T系统均使用1785~1805MHz频段,且2、4号线在长沙火车南站相邻为平行的岛式站台,站台区仅有一墙之隔(该墙为非承重空心墙),经实地测量,两者之间存在1.8GHz同频干扰问题,对2、4号线的行车安全均有较大的影响,通过现地测量和原因分析,创造性地提出采用在隔墙上涂刷屏蔽涂层的解决方案,通过实验室测试、专家评审和实地验证测试,证明了所提出的解决方案能够有效解决工程实施过程中存在的1.8GHz频段干扰问题,并为地铁工程中同类无线干扰的解决提供参考借鉴。

14号线1.8GHz频段无线干扰分析长沙轨道交通4号线信号系统LTE车地无线通信和目前已运营的2号线PIS(DVB-T)系统均使用1785~1805MHz频段,在长沙火车南站相邻为平行的岛式站台,站台区仅有一墙之隔。

4号线站台及区间内信号系统采用漏缆覆盖,漏缆沿线路走向敷设。

2号线站台及区间采用定向天线覆盖,站台区域位于线路前后两个相邻的DVB-T基站点位之间,PIS系统无线信号沿隧道走向传播。

长沙火车南站站台大里程方向预留有两条线路的联络通道,靠近站台左侧、小里程方向,两条线路的左、右线分别进入各自的隧道区间,无相互干扰;靠近站台右侧、大里程方向,4号线右线和2号线左线之间有一段联络线,距离站台中心距离约215~290m,在约80m范围内无实体墙分隔(后修建非承重空心墙,上文述),2号线列车经过时,车载天线发射信号将在近距离内对4号线漏缆的接收信号造成较大干扰影响。

对地铁信号系统无线通讯传输抗干扰技术方案的若干研究发布时间：2021-09-03T05:48:35.741Z 来源：《科学与技术》2021年第13期作者：陈文博[导读] 地铁信号系统也被称之为CBTC信号通讯系统，在CBTC系统下车和地之间陈文博天津轨道交通运营集团有限公司天津市 300000摘要：地铁信号系统也被称之为CBTC信号通讯系统，在CBTC系统下车和地之间的无线通讯子系统是相对独立的，随着是时代的发展，科学技术的应用信号独立组网逐步取代了CBTC的子系统，新的信号独立组网和之前的子系统大不相同，新的信号独立组网是将车载天线和车道旁无线AP结合使用，应用于地面之间的信号连接，车载天线、无线AP、车载路由器等是新的信号独立组网的重要组成部分。

本篇文章以地铁信号系统无线通讯传输抗干扰技术方案为框架，分别从系统概述、安全性需求、通讯传输干扰源、地铁信息系统无线通讯传输的抗措施这四个方面进行深入研究，希望能够有效地提升地铁运行过程中信息传输的安全性和高效性。

关键词：地铁；信号系统；无线通讯传输；抗干扰技术；相关措施引言：将有线网和无线网做对比，可以清晰地发现有线网无论是从应用技术还是从安全性能而言都是非常高的，所以在地铁信号系统的子系统中，在彻底无线网中数据的安全传输问题相对较为集中，因此，相关技术人员需要集中精力到无线部分的数据传输上，着力研究其数据传输的安全性，本篇文章也主要针对此类问题进行分析研究。

一、系统概述地铁信号系统也被称之为CBTC信号通讯系统，在CBTC系统下车和地之间的无线通讯子系统是相对独立的，随着是时代的发展，科学技术的应用信号独立组网逐步取代了CBTC的子系统，新的信号独立组网和之前的子系统大不相同，新的信号独立组网是将车载天线和车道旁无线AP结合使用，应用于地面之间的信号连接，车载天线、无线AP、车载路由器等是新的信号独立组网的重要组成部分。

在此需要注意的是通过光缆将无线服务器和放置于轨道旁边的无线AP连接在一起，这样的连接形式称之为地面有线网。

地铁PIS系统车地无线技术研究与分析车地无线技术是指车辆与地面信号系统之间进行无线通信的技术。

其主要作用是实现车辆与地面信号系统之间的数据交换和传输，包括列车控制、乘客信息发布、故障监控等方面。

在地铁PIS系统中，车地无线技术主要有以下几个应用方面：1. 列车位置与速度信息采集车地无线技术可以实现对车辆位置和速度信息的实时获取和传输。

通过在车辆上安装GPS定位装置和车载终端，可以实现对列车位置的定位和速度的测量。

通过车地无线通信技术，将这些信息传输给地面控制中心，地面控制中心可以及时了解列车的运行情况，提高运营效率和安全性。

2. 乘客信息发布通过车地无线技术，可以实现对列车内部和车站内的乘客信息发布。

在列车内部，通过车载终端和车厢内的显示屏，可以实现列车信息的实时发布。

在车站内部，可以通过车站大屏幕和广播系统将列车信息和站台信息显示出来。

这些信息包括列车到站时间、列车信息、站名、路线图等，方便乘客的乘车体验。

3. 故障检测和处理通过车地无线技术，可以实现对列车故障信息的实时监测和处理。

当列车发生故障时，车载终端会将故障信息传输给地面控制中心。

地面控制中心可以根据故障信息进行预判和预警，及时处理列车故障，避免出现更大的交通事故和不便。

总之，车地无线技术在地铁PIS系统中具有非常重要的应用价值。

通过车地无线技术，可以实现对列车位置、速度、乘客信息和故障信息等方面的实时监测和管理，提高地铁的运营效率和安全性。

未来随着技术的进一步创新，车地无线技术在地铁PIS系统中的应用将越来越广泛，为地铁系统的发展提供更为坚实的技术支撑。
