恒压供水技术方案

变频恒压供水方案一、工程概况根据建设单位提供的工程参数，该项目为24层高楼，总用水量为75.6m3/d，单位小时最大用水量为9.45m3/h。

水泵房设在地下3层，恒压供水设备水源采用22m3的生活水箱加压供水。

二、采用无负压变频恒压供水设计及报价1.设备简述：该设备采用变频恒压供水技术，首先建设一个符合设计要求的生活水箱，将市政自来水放入水箱，然后利用变频恒压供水设备将水源供应至用户。

变频恒压供水设备由给水泵机组、水泵基础配件、进出水管路、阀门、稳压罐、压力变送器、水位控制器、智能型变频控制柜组成。

2.设备主要性能特点：2.1 设备标准配置的水泵、阀门、止回阀、软接头、仪表等均为优质名牌产品，能保证设备的可靠运行。

2.2 控制原件选择档次高，设备配置经过精心筛选，具有可靠的质量保证。

例如水泵选用南方泵或格兰富泵，变频器选用台湾普传、XXX、XXX、XXX，可编程控制器、断路器、接触器、继电器选用XXX、XXX等国内外知名品牌产品，高性能配置使整机寿命更长。

2.3 设备具有完美的中文人机界面，人机界面与先进的PLC可编程控制技术结合，时时通讯监控各台水泵的工作状态，灵活的现场参数设定，对设定压力值及测量值、运行频率、运行电流、系统故障等参数显示，使人机界面一目了然，便于操作及管理。

2.4 设备中同流量的水泵全部采用先启先停、后启后停、循环变频启停、循环交替切换的工作方式。

2.5 控制精度高，压力控制精度≤0.01MPa。

用户根据供水压力要求设定压力值，设定后供水压力稳定，无超调。

2.6 设备具有定时换泵功能，系统是根据管网用水量的多少来决定投入运行水泵的台数，当用水量长期在某一小范围内变化时就会使得某台水泵长期运行而磨损严重，而其他水泵长期不使用造成生锈，设定本功能后则可方便的解决该问题。

(需在订货时选择的功能)2.7 设备具有定时开关机控制，系统内可设有定时控制，如果用户只需要在一天中的某段时间内运行，则可设定每天的开机、关机时间，进行定时控制。

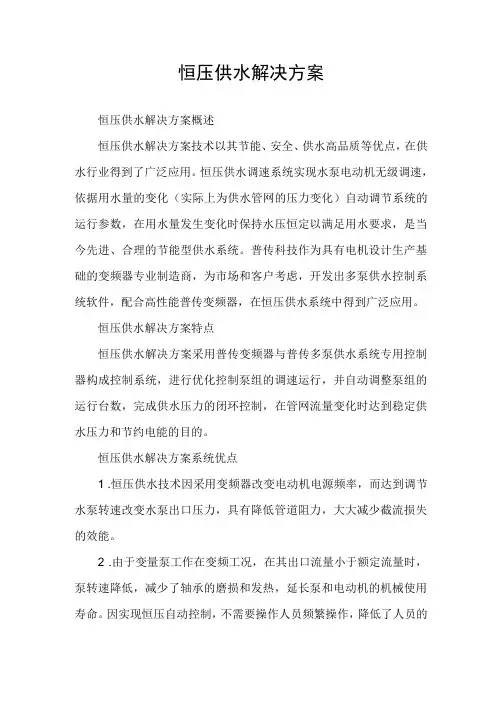

恒压供水解决方案恒压供水解决方案概述恒压供水解决方案技术以其节能、安全、供水高品质等优点，在供水行业得到了广泛应用。

恒压供水调速系统实现水泵电动机无级调速，依据用水量的变化（实际上为供水管网的压力变化）自动调节系统的运行参数，在用水量发生变化时保持水压恒定以满足用水要求，是当今先进、合理的节能型供水系统。

普传科技作为具有电机设计生产基础的变频器专业制造商，为市场和客户考虑，开发出多泵供水控制系统软件，配合高性能普传变频器，在恒压供水系统中得到广泛应用。

恒压供水解决方案特点恒压供水解决方案采用普传变频器与普传多泵供水系统专用控制器构成控制系统，进行优化控制泵组的调速运行，并自动调整泵组的运行台数，完成供水压力的闭环控制，在管网流量变化时达到稳定供水压力和节约电能的目的。

恒压供水解决方案系统优点1 .恒压供水技术因采用变频器改变电动机电源频率，而达到调节水泵转速改变水泵出口压力，具有降低管道阻力，大大减少截流损失的效能。

2 .由于变量泵工作在变频工况，在其出口流量小于额定流量时，泵转速降低，减少了轴承的磨损和发热，延长泵和电动机的机械使用寿命。

因实现恒压自动控制，不需要操作人员频繁操作，降低了人员的劳动强度，节省了人力。

3 .水泵电动机采用软启动方式，按设定的加速时间加速，避免电动机启动时的电流冲击，对电网电压造成波动的影响，同时也避免了电动机突然加速造成泵系统的喘振。

4 .由于变量泵工作在变频工作状态，在其运行过程中其转速是由外供水量决定的，故系统在运行过程中可节约可观的电能（平均25%以上），系统具有收回投资快，而长期受益，其产生的社会效益也是非常巨大。

恒压供水解决方案的特点1 .投资省无需修建水池或水箱，也不需设置大型气压罐，节省了一大笔投资，而且由于能充分利用自来水管网供水压力加压泵选型可以减少，设备投资减少。

2 .恒压供水解决方案卫生无污染供水系统从自来水管网至用户水龙头为全封闭结构。

污染物不会进入系统，水体不与空气直接接触，过滤部件采用食品级不绣钢制作，无二次污染机会，环保卫生。

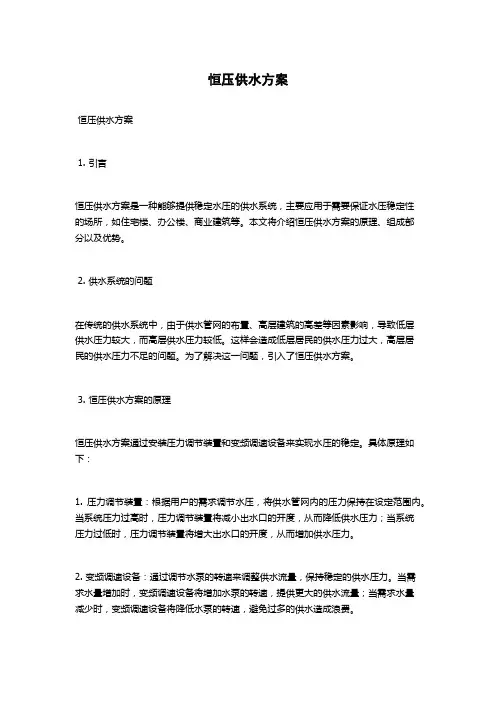

恒压供水方案恒压供水方案1. 引言恒压供水方案是一种能够提供稳定水压的供水系统，主要应用于需要保证水压稳定性的场所，如住宅楼、办公楼、商业建筑等。

本文将介绍恒压供水方案的原理、组成部分以及优势。

2. 供水系统的问题在传统的供水系统中，由于供水管网的布置、高层建筑的高差等因素影响，导致低层供水压力较大，而高层供水压力较低。

这样会造成低层居民的供水压力过大，高层居民的供水压力不足的问题。

为了解决这一问题，引入了恒压供水方案。

3. 恒压供水方案的原理恒压供水方案通过安装压力调节装置和变频调速设备来实现水压的稳定。

具体原理如下：1. 压力调节装置：根据用户的需求调节水压，将供水管网内的压力保持在设定范围内。

当系统压力过高时，压力调节装置将减小出水口的开度，从而降低供水压力；当系统压力过低时，压力调节装置将增大出水口的开度，从而增加供水压力。

2. 变频调速设备：通过调节水泵的转速来调整供水流量，保持稳定的供水压力。

当需求水量增加时，变频调速设备将增加水泵的转速，提供更大的供水流量；当需求水量减少时，变频调速设备将降低水泵的转速，避免过多的供水造成浪费。

4. 恒压供水方案的组成部分恒压供水方案主要由以下几个组成部分组成：1. 水泵：负责将水从供水水源抽取到供水管网中。

根据实际需求选择合适的水泵类型和数量。

2. 压力调节装置：通过调节出水口的开度，实现水压的调节，保持系统的稳定供水压力。

3. 变频调速设备：通过调整水泵的转速，实现供水流量的调控，以满足不同需求下的稳定供水压力。

4. 控制系统：用于监测水泵、压力调节装置和变频调速设备的运行状态，并根据实时需求做出相应的控制调整。

5. 恒压供水方案的优势使用恒压供水方案可以带来以下几个优势：1. 水压稳定：恒压供水方案可以保持稳定的供水压力，无论是低楼层还是高楼层的用户都能获取到稳定的水压，提升用户使用体验。

2. 节能环保：通过变频调速设备的控制，可以根据实时需求调整水泵的转速，避免过多的供水造成能源的浪费，达到节能和环保的效果。

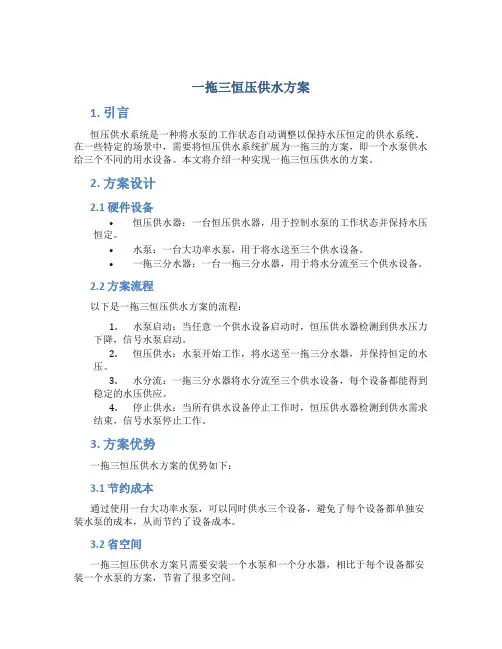

一拖三恒压供水方案1. 引言恒压供水系统是一种将水泵的工作状态自动调整以保持水压恒定的供水系统。

在一些特定的场景中，需要将恒压供水系统扩展为一拖三的方案，即一个水泵供水给三个不同的用水设备。

本文将介绍一种实现一拖三恒压供水的方案。

2. 方案设计2.1 硬件设备•恒压供水器：一台恒压供水器，用于控制水泵的工作状态并保持水压恒定。

•水泵：一台大功率水泵，用于将水送至三个供水设备。

•一拖三分水器：一台一拖三分水器，用于将水分流至三个供水设备。

2.2 方案流程以下是一拖三恒压供水方案的流程：1.水泵启动：当任意一个供水设备启动时，恒压供水器检测到供水压力下降，信号水泵启动。

2.恒压供水：水泵开始工作，将水送至一拖三分水器，并保持恒定的水压。

3.水分流：一拖三分水器将水分流至三个供水设备，每个设备都能得到稳定的水压供应。

4.停止供水：当所有供水设备停止工作时，恒压供水器检测到供水需求结束，信号水泵停止工作。

3. 方案优势一拖三恒压供水方案的优势如下：3.1 节约成本通过使用一台大功率水泵，可以同时供水三个设备，避免了每个设备都单独安装水泵的成本，从而节约了设备成本。

3.2 省空间一拖三恒压供水方案只需要安装一个水泵和一个分水器，相比于每个设备都安装一个水泵的方案，节省了很多空间。

3.3 操作简便只需通过恒压供水器来控制整个系统的启停，操作简单方便。

3.4 稳定压力恒压供水器能够根据供水设备的需求自动调整水泵的工作状态，保持恒定的水压，确保各个供水设备都能得到稳定的供水。

4. 方案实施4.1 安装水泵首先，按照安装要求安装一台大功率水泵，该水泵需要能够满足同时供水三个设备的需求。

4.2 安装一拖三分水器在水泵出口处安装一拖三分水器，确保分水器的设计能够保证三个供水设备同时得到稳定的供水。

4.3 安装恒压供水器安装恒压供水器，连接水泵和一拖三分水器，并根据具体型号的使用说明进行设置和调试。

4.4 调试系统在安装完毕后，进行系统的调试工作。

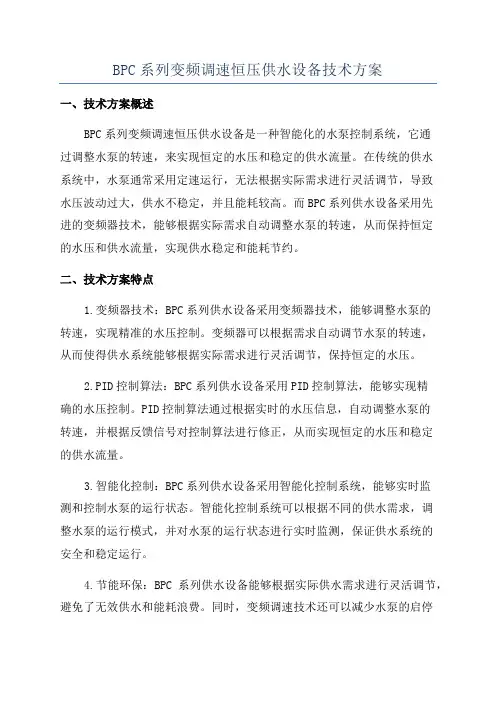

BPC系列变频调速恒压供水设备技术方案一、技术方案概述BPC系列变频调速恒压供水设备是一种智能化的水泵控制系统，它通过调整水泵的转速，来实现恒定的水压和稳定的供水流量。

在传统的供水系统中，水泵通常采用定速运行，无法根据实际需求进行灵活调节，导致水压波动过大，供水不稳定，并且能耗较高。

而BPC系列供水设备采用先进的变频器技术，能够根据实际需求自动调整水泵的转速，从而保持恒定的水压和供水流量，实现供水稳定和能耗节约。

二、技术方案特点1.变频器技术：BPC系列供水设备采用变频器技术，能够调整水泵的转速，实现精准的水压控制。

变频器可以根据需求自动调节水泵的转速，从而使得供水系统能够根据实际需求进行灵活调节，保持恒定的水压。

2.PID控制算法：BPC系列供水设备采用PID控制算法，能够实现精确的水压控制。

PID控制算法通过根据实时的水压信息，自动调整水泵的转速，并根据反馈信号对控制算法进行修正，从而实现恒定的水压和稳定的供水流量。

3.智能化控制：BPC系列供水设备采用智能化控制系统，能够实时监测和控制水泵的运行状态。

智能化控制系统可以根据不同的供水需求，调整水泵的运行模式，并对水泵的运行状态进行实时监测，保证供水系统的安全和稳定运行。

4.节能环保：BPC系列供水设备能够根据实际供水需求进行灵活调节，避免了无效供水和能耗浪费。

同时，变频调速技术还可以减少水泵的启停频率，延长水泵的使用寿命，降低维护成本，并且减少噪音和振动，环保节能。

5.用户友好：BPC系列供水设备采用触摸屏控制面板和人机界面，操作简单方便。

用户可以通过触摸屏控制面板对供水设备进行设置和操作，同时可以实时监测供水设备的运行状态和供水参数。

三、技术方案应用领域总之，BPC系列变频调速恒压供水设备是一种先进的水泵控制系统，能够实现水压恒定、供水稳定、能耗节约等优点。

它采用变频器技术和PID控制算法，配备智能化控制系统，能够根据实际需求自动调整水泵的转速，保持恒定的水压和供水流量。

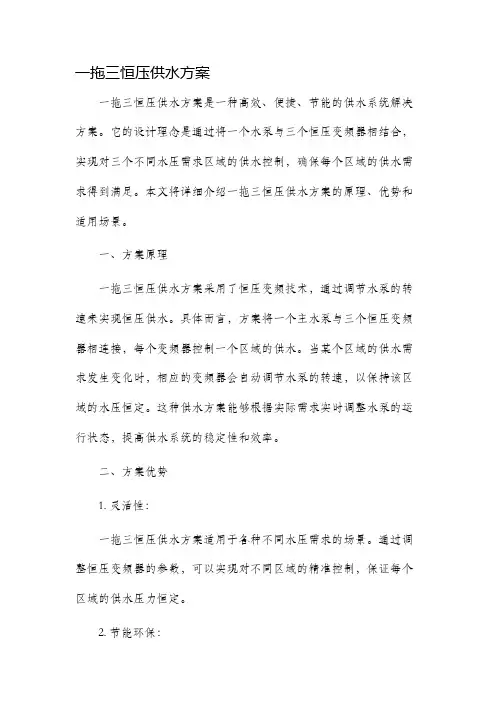

一拖三恒压供水方案一拖三恒压供水方案是一种高效、便捷、节能的供水系统解决方案。

它的设计理念是通过将一个水泵与三个恒压变频器相结合，实现对三个不同水压需求区域的供水控制，确保每个区域的供水需求得到满足。

本文将详细介绍一拖三恒压供水方案的原理、优势和适用场景。

一、方案原理一拖三恒压供水方案采用了恒压变频技术，通过调节水泵的转速来实现恒压供水。

具体而言，方案将一个主水泵与三个恒压变频器相连接，每个变频器控制一个区域的供水。

当某个区域的供水需求发生变化时，相应的变频器会自动调节水泵的转速，以保持该区域的水压恒定。

这种供水方案能够根据实际需求实时调整水泵的运行状态，提高供水系统的稳定性和效率。

二、方案优势1. 灵活性：一拖三恒压供水方案适用于各种不同水压需求的场景。

通过调整恒压变频器的参数，可以实现对不同区域的精准控制，保证每个区域的供水压力恒定。

2. 节能环保：方案采用变频调速技术，可以根据实际需求调整水泵的转速，避免了传统方法中常见的频繁启停现象，降低了能耗。

同时，恒压供水方案能够减少供水过程中的压力波动，降低了水泵的能耗，有利于保护环境。

3. 维护成本低：一拖三恒压供水方案的设备维护成本相对较低。

恒压变频器具有自动报警、故障诊断等功能，可以提前预警并自动记录故障信息，减少了维护人员的巡检和维护时间，降低了运维成本。

4. 稳定可靠：采用了一拖三的供水方案，即一台水泵供水给三个区域，并配备相应的恒压变频器，使得整个供水系统更加稳定可靠。

即使其中一个区域的水泵故障，其他区域的供水依然能够正常进行，大大提高了供水系统的可靠性。

三、适用场景一拖三恒压供水方案适用于各类供水系统，特别是在以下场景中有显著优势：1. 大型住宅小区：大型住宅小区通常包含多个楼栋和不同水压需求的住户。

通过采用一拖三恒压供水方案，可以根据不同楼栋、不同住户的供水需求，实现精确的水压控制，提高居民的供水质量和舒适度。

2. 商业综合体：商业综合体中常常包含商场、写字楼等多个区域，每个区域的供水需求不同。

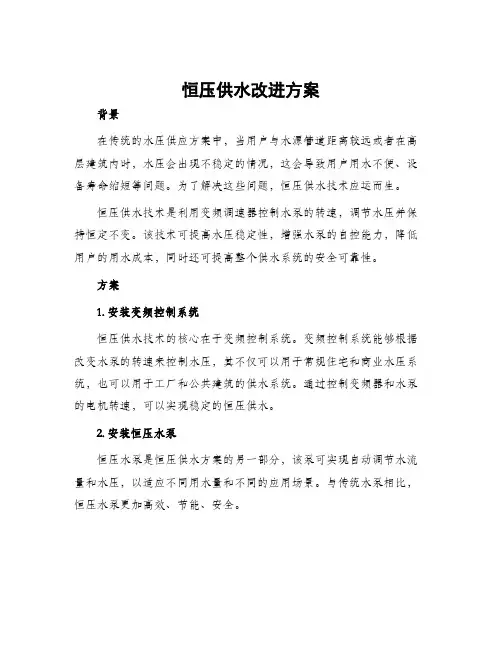

恒压供水改进方案背景在传统的水压供应方案中，当用户与水源管道距离较远或者在高层建筑内时，水压会出现不稳定的情况，这会导致用户用水不便、设备寿命缩短等问题。

为了解决这些问题，恒压供水技术应运而生。

恒压供水技术是利用变频调速器控制水泵的转速，调节水压并保持恒定不变。

该技术可提高水压稳定性，增强水泵的自控能力，降低用户的用水成本，同时还可提高整个供水系统的安全可靠性。

方案1. 安装变频控制系统恒压供水技术的核心在于变频控制系统。

变频控制系统能够根据改变水泵的转速来控制水压，其不仅可以用于常规住宅和商业水压系统，也可以用于工厂和公共建筑的供水系统。

通过控制变频器和水泵的电机转速，可以实现稳定的恒压供水。

2. 安装恒压水泵恒压水泵是恒压供水方案的另一部分，该泵可实现自动调节水流量和水压，以适应不同用水量和不同的应用场景。

与传统水泵相比，恒压水泵更加高效、节能、安全。

3. 安装水压传感器为了实现稳定的恒压供水，还需要安装水压传感器。

传感器负责监控系统的水压变化和实时调整系统的输出水压，以确保恒压供水的稳定性。

这样可以不仅可以节省能源，还可以保持供水系统的正常运行。

4. 技术性培训基于新的恒压供水技术，需要对水压控制系统的安装和操作进行技术性培训，以确保系统能够正常运行。

在培训过程中，系统的操作者需要掌握变频控制系统的相关知识和技术，了解系统的运行原理和操作方法，以确保其能够能够在日常工作中高效地使用设备。

结论恒压供水技术是一项现代化的供水技术，可以提高供水系统的效率和可靠性。

通过安装变频控制系统、恒压水泵和水压传感器，并进行必要的技术性培训，可以实现恒定、稳定的供水压力，从而提高整个供水系统的安全和可靠性，并为用户提供更加便捷的水源服务。

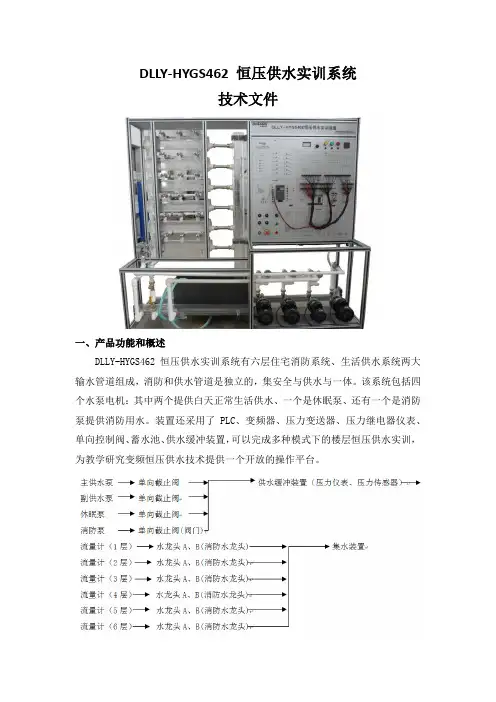

DLLY-HYGS462 恒压供水实训系统技术文件一、产品功能和概述DLLY-HYGS462 恒压供水实训系统有六层住宅消防系统、生活供水系统两大输水管道组成，消防和供水管道是独立的，集安全与供水与一体。

该系统包括四个水泵电机：其中两个提供白天正常生活供水、一个是休眠泵、还有一个是消防泵提供消防用水。

装置还采用了PLC、变频器、压力变送器、压力继电器仪表、单向控制阀、蓄水池、供水缓冲装置，可以完成多种模式下的楼层恒压供水实训，为教学研究变频恒压供水技术提供一个开放的操作平台。

恒压供水的工作要求系统分手动和自动两种运行模式。

通过操作面板的旋钮开关选择运行模式。

手动：旋钮开关打在手动模式，此时只能用操作面板的旋钮开关手动控制各泵的工频启停，手动模式时，PLC控制不再起作用。

自动模式：旋钮打在自动模式，此时按下操作面板上的启动按钮，一号泵变频启动运行（PID调节），PLC通过PID自动调节，使管网压力在设定值（20KPa）附近波动。

当变频器频率达到最大值，并且管网实际压力还是小于设定值，10秒后2号泵开始工频启动，同时一号泵变频停止，2号泵运行过程中，如果管网实际压力值大于设定压力设定值，8S过后1号泵开始变频启动，再过2S，二号泵停止，一号泵开始PID自动调节，直到压力值控制在设定值附近。

休眠泵运行时间设定，系统上电，初始化休眠泵运行时间在，12：00-13：00之间，此时系统只有休眠泵可以运行，一号和二号泵停止，在此时间段内模拟用水量小的时候，此时如果管网实际压力值大于设定压力值时，休眠泵停止运行，如果管网实际压力值小于最低用水量（没有用水时）时，休眠泵要启动。

消防泵运行控制：自动模式下，当有火警信号，并且消防管道压力达到下限值，消防泵启动，当消防管道压力达到上限值，5S过后消防泵停止。

自动模式下的上位机远程操作模式：上位机操作模式是在上位机上设定和监视参数远程模式又分手动和自动两种控制方式。

远程手动模式：该模式下用鼠标点击水泵“启动”、“停止”按钮就可以控制电机启停，也可以手动设定变频器的频率。

变频恒压供水方案随着人们生活水平的提高和用水需求的不断增长，传统的水泵供水方式已经无法满足日益增长的水压需求。

为了解决这个问题，变频恒压供水方案应运而生。

本文将介绍变频恒压供水方案的原理、优势以及应用场景。

一、方案原理变频恒压供水方案采用的是变频技术和PID控制技术相结合的方式，实现对供水系统的智能控制和恒压供水。

其具体原理如下：1. 变频技术：水泵通过变频器控制电机的转速，根据实际用水情况调整电机的输出频率。

当用水量增加时，变频器会提高电机的转速，以增加水压；当用水量减少时，变频器会降低电机的转速，以降低水压。

通过实时监测用水需求，自动调整电机的转速，从而实现水压的恒定。

2. PID控制技术：PID控制是一种经典的控制算法，通过对比实际输出和期望输出的差异，不断调整控制信号，使系统达到稳定的状态。

在变频恒压供水方案中，PID控制器监测实际水压与设定水压之间的差异，并根据差异值来调节变频器的输出频率，以实现恒压供水。

二、方案优势采用变频恒压供水方案有以下几个优势：1. 节能高效：由于变频技术可以根据实际需求调整电机的转速，避免了传统水泵的定转速运行模式，有效降低了电能的消耗。

同时，PID控制技术可以精确控制水压，减少水泵的工作量，使水泵运行更加高效。

2. 稳定可靠：变频恒压供水方案能够实时监测水压变化，并及时调整电机的转速，使供水系统始终保持恒定的水压。

这不仅可以提供稳定可靠的用水体验，还可以避免因水压过高或过低而引发的故障和损坏。

3. 安全环保：采用变频恒压供水方案可以实现水泵的精确控制，避免了过高水压对管道和设备的损坏，延长了设备的使用寿命。

同时，由于变频技术的应用，减少了水泵的启停频率，降低了噪音和振动，提供了更加安静和舒适的供水环境。

三、方案应用变频恒压供水方案适用于各种场景，尤其是在住宅小区、商业楼宇、工业生产等对水压要求较高的场所。

具体应用包括：1. 住宅小区供水：可以根据住宅小区的用水需求，实现恒定的水压供应，提供舒适的生活用水环境。

变频器恒压供水方案1. 引言变频器恒压供水方案是一种应用于供水系统中的控制方案，通过使用变频器控制水泵的运行速度，实现供水系统中恒定的水压。

该方案广泛应用于城市建设、工业生产等领域，在提高供水系统效率、降低能耗方面具有重要意义。

本文将详细介绍变频器恒压供水方案的工作原理、特点以及实施步骤。

2. 工作原理变频器恒压供水方案的核心在于使用变频器控制水泵的转速，从而调整供水系统中的水流量和水压。

其工作原理如下：1)传感器检测水压信号：在供水系统的出口处安装压力传感器，用于监测当前的水压情况。

2)变频器感知信号并调整频率：压力传感器监测到的水压信号经过变频器转换为电信号，并通过内置的算法进行分析和处理。

变频器根据水压信号的变化调整水泵的转速，使得供水系统中的水压保持在设定的恒定水压范围内。

3)控制水泵运行状态：根据变频器调整的水泵转速，控制水泵的启停和运行，以及水泵的工作时间。

4)实时监测和反馈：通过变频器的显示屏或远程监控系统，实时监测供水系统的运行状态，包括水泵的转速、水压情况等，并可通过网络等方式将监测数据反馈给相关人员。

3. 特点和优势变频器恒压供水方案相比传统的供水系统，具有以下特点和优势：•省能节能：通过变频器控制水泵的转速，减少水泵的运行时间和功率消耗，降低能源消耗和运行成本。

•精确控制供水压力：采用恒压控制方法，可精确控制供水系统的水压，避免水压过高或过低对供水系统和设备造成的损坏。

•减少水泵启停次数：通过变频器调整水泵转速，使得水泵运行平稳，减少启停频繁，延长水泵的使用寿命。

•自动调节：当供水系统的水压发生变化时，变频器能够及时感知并调整水泵的运行状态，保持恒定的水压。

•实时监测：变频器可实时监测供水系统的运行状态，通过显示屏或远程监控系统提供供水系统的数据和报警信息，方便运维人员进行管理和维护。

4. 实施步骤实施变频器恒压供水方案的步骤如下：1)系统设计：根据实际需求，确定供水系统的流量要求、所需水压范围等参数，进行系统设计。

刘河煤矿压风机房冷却水系统变频器恒压供水方案我矿目前安装有5台压风机，在压风机的冷却水系统设计上采用的是5台压风机同时运行时的冷却水供水量，但是根据我矿目前的生产情况，实际上在正常情况下5台压风机只需要运行2台—4台，所以冷却水系统有一定的调节范围，而采用变频调速技术用于我矿压风冷却系统恒压供水，具有节能、平安、供水品质高等优点：一、恒压供水的目的对于供水系统进展的控制，归根到底是为了满足我矿压风冷却系统对于流量的需求。

在顶峰时期需求量大，需能快速供水;低峰时应维持一定管压。

其最根本的控制对象是流量，压力被用来作为控制流量大小的参变量。

如果保持供水系统某处压力的恒定，也就保证该处的供水能力与用水流量处于平衡状态，可满足压风冷却系统的用水需求。

二、恒压供水的意义1、消除水锤效应异步电机在全电压起动时，从静止状态加速到额定转速的时间非常短。

在极短时间内，水的流量从零猛增到额定流量。

这巨大变化将引起流质对管道的压强产生过高或过低的冲击，并产生空化现象。

压力的冲击会使管壁受力，就像锤子敲击管子一样，故称为水锤效应。

水锤效应具有极大的破坏性:压强过高，将引起管子的破裂;压强过低又会导致管子的瘪塌。

恒压供水调速系统可实现水泵电机的无级调速，从而消除供水系统中，因起动与制动过程中动态转矩太大而引起的水锤效应，可延长水泵与管道系统的寿命。

2、水泵变频调速系统的节能收益我矿却水系统的供水量设计上采用的是5台压风机同时运行时的水量，结合我矿生产需求实际上在正常情况下5台压风机只需要运行2台—4台，所以供水时除顶峰期外大局部时间流量较小，只需要维持正常水量时的1/2或4/5，用变频器控制可以使水泵运行的转速随流量的需求而变化，最终到达节能的目的。

采用变频调速方案带来的的经济收益：水泵属于平方转矩负载，水泵的水量Q及转速n成正比，而水泵的功率P及转速n的立方成正比。

水泵水量Q = K1n水泵水压P = K2 n2水泵功率P = K2 n3由于水泵需要全年连续运行，所以按水泵每年工作365天计算，每天24小时，每年累计工作时间为：24×365=8760小时，水泵电机功率为55kw。

恒压供水设计方案恒压供水设计方案一、设计原则1. 提供稳定的水压，保证用户用水的舒适性和正常使用。

2. 节约能源，降低供水成本，提高供水效率。

3. 保证供水管道的可持续发展，具有一定的扩展性和可靠性。

二、设计方案1. 供水泵站设计（1）选择合适的泵站设备，应根据供水系统的工作压力、流量和运行特点来确定。

（2）采用多台泵机并联的方式工作，能够实现安全、有效地供水。

（3）设置自动切换和备用泵机，以防止主泵故障或维护时造成供水中断。

（4）设置调节阀门和变频器，可根据实际需求调整泵机的工作状态，提高供水效率。

2. 供水管道设计（1）选择合适的管材和管径，应根据供水量、用水地点和距离来确定，以保证供水的稳定性和正常使用。

（2）对于远离泵站的供水管道，应采取适当的措施降低水压损失，例如设置增压泵、增设储水罐等。

（3）建立完善的管网系统，包括主干管、支线管和用户管道，确保供水的覆盖范围和供水质量。

3. 控制系统设计（1）采用先进的水位监测技术来监控水池或储水罐的水位变化，及时调整泵机的运行状态。

（2）安装流量计和压力传感器来监测和调节供水的流量和压力，保持供水的稳定性。

（3）设置自动控制系统，根据供水量和用户需求来调整泵机的运行状态，实现恒压供水。

三、设备优化1. 选择高效节能的供水泵机，减少能源消耗。

2. 采用智能控制系统，实现供水过程的自动化控制和调整，提高供水效率。

3. 定期对设备进行检测和维护，保证设备的正常运行和寿命。

四、安全保障措施1. 为供水设备安装过压和过流保护装置，以防止设备因过载而损坏。

2. 设备运行过程中及时发现并处理漏水和管道破损等问题，及时修复和更换。

3. 建立完善的供水管理系统，加强对供水质量和供水压力的监测和控制，确保供水的安全性和稳定性。

综上所述，恒压供水设计方案应根据实际需求和条件来确定，要充分考虑稳定性、节能和可靠性等因素，以提供舒适的水压和正常的供水。

在设计和运行过程中，要定期检测和维护设备，保证其正常运行和寿命，同时要加强对供水质量和压力的监测和控制，保障供水的安全性和稳定性。

恒压供水设计方案恒压供水是指在管网压力条件下，通过调整和控制供水泵的运行，使用户所用水压力保持稳定的一种供水方式。

它能够有效解决供水过程中压力不稳定的问题，给用户提供更加舒适的用水环境。

1.系统结构设计：恒压供水系统由恒压供水设备、主管道、分支管道和用户终端组成。

设备包括水泵、调速器、压力传感器、控制系统等。

主管道要选择适当的材料，保证输水流量和压力的稳定性。

分支管道要合理布局，避免压力损失和水质变化。

2.泵选型设计：根据用户的用水需求和压力要求，选择合适的水泵。

一般情况下，恒压供水系统中采用多台水泵并联运行，根据需求进行启停或变频调速控制，以保持恒定的供水压力。

水泵的选型需要考虑到用户用水周期性的变化，以及管网输水容量的要求。

3.控制系统设计：恒压供水系统中的控制系统起到起停和调速的功能，主要包括开关控制、流量调整和压力调整。

开关控制可以手动或自动实现，流量调整可以通过启停水泵或调节水泵扬程实现，压力调整可以通过调节水泵的出口压力来实现。

控制系统的设计需要考虑到用户的需求和供水的稳定性。

4.安全措施设计：恒压供水系统在设计中需要考虑到各种可能出现的故障情况，并做好相应的安全措施。

例如，设置过压保护和低压保护装置，以防止系统超压或低压情况发生。

另外，还需要设置液压保护和液位控制装置，对阀门和水泵进行监测和控制，防止设备损坏和供水中断。

5.经济性分析：恒压供水系统的设计要考虑到经济效益，综合考虑设备投资、运行成本和维护费用等因素，进行经济性分析。

通过优化设计和选择合适的设备，使系统达到性价比最优化。

综上所述，恒压供水设计方案需要综合考虑用户需求、管网设计、设备选型和控制系统等多个方面。

只有通过合理的设计和选择，才能实现恒定的供水压力，提供舒适和稳定的用水环境。

同时，还需要注重安全性和经济性的考虑，以确保系统的正常运行和经济效益的实现。

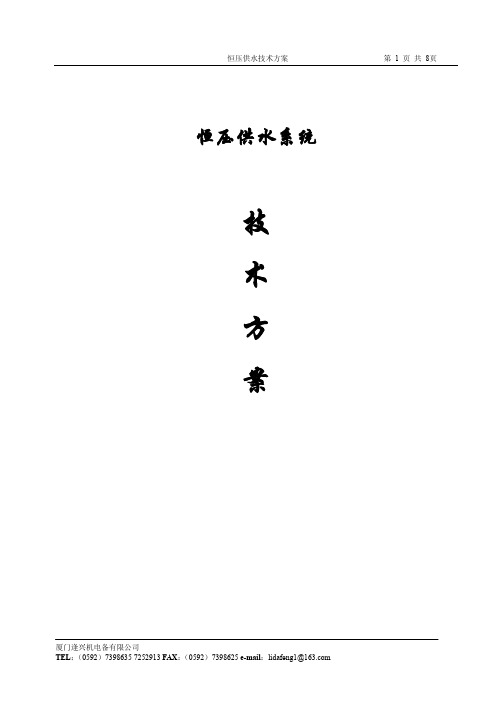

恒压供水系统技术方案厦门逢兴机电设备有限公司目录1 设计依据 (3)2 方案描述和配置清单 (3)2.1热风炉系统...................................................................................................错误！未定义书签。

2.2混合空气控制...............................................................................................错误！未定义书签。

2.2除尘系统控制...............................................................................................错误！未定义书签。

3 技术支持与服务 (7)3.1项目提交的资料 (7)3.1.1提交资料清单 (7)3.1.2提交资料形式和数量 (7)3.1.3提交资料时间 (7)3.2工程服务 (7)3.3售后服务 (8)4 系统报价 (8)5、相关案例 (88)1 设计依据本方案设计依据根据“ACCO现场设备配置”以及工程部提出的控制要求：水泵功率：30KW水泵流量：270M3/H管道直径：250mm该方案能充分满足了系统的配电和控制需求，主要的设计如下。

2 方案描述和配置清单2.1系统控制要点控制系统完成恒压供水的控制，控制程序包括：●各水泵的控制和状态显示●取水池水位监测●管网水压的检测及控制2.2 方案描述厦门逢兴机电设备有限公司结合多年以来在自控领域的先进经验，并针对恒压供水控制系统的特点，提出了基于博世力士乐变频器的自动恒压给水控制方案。

2.2.1 控制系统网络结构图系统网络结构图本系统使用MPI网络，通讯速率为187.5 Kbit/s。

网络上拥有2个节点，各自网络地址如下：节点名称MPI地址人机界面恒压供水控制器 12.2.2 系统配置清单序号设备名称规格型号数量制造厂家1恒压供水控制器 DB46101套 逢兴机电 2人机界面 1套 逢兴机电 3变频器 CVF-P3-4T03002台 博世力士乐 4扩展连接模块 1台 逢兴机电 5动力柜 1个 逢兴机电 6低压元器件 1批 施耐德 7辅助材料 1批8 压力变送器0-10kg 1套2.2.3 系统方案介绍本方案是基于逢兴机电的恒压控制系统方案。

水泵恒压供水方案一. 泵房供水电机一般以恒定速度运行，用大小泵切换或调节进出水阀的方法调节水压及流量，以满足各种不同的需求.这种低效率控制流量的方法，不能满足实际工作要求，由于工作中水量变化,可能使平均水压升高，一方面造成不必要的能量消耗还会使管网因较大的压力冲击，使管网破裂;另一方面使水压不稳，影响供水品质.二. 采用变频恒压供水自动化控制的特点：1.节省电能，降低能源消耗，能24小时维持恒定压力,并根据压力信号自动启动备用泵,无级调整压力，供水质量好，与传统供水相比，不会造成管网破裂及水龙头共振现象.2.启动平滑,减少电机水泵的冲激，延长了电机及水泵的使用寿命，降低了维修成本，避免了传统供水中的水锤现象.3.变频恒压供水保护功能齐全，运行可靠，具有欠压,过压，过流，过热等保护功能.可根据用户需要，选择各种附加功能.三. 供水工况目前通过二台45KW,二台15KW的水泵（一用一备），工艺要求水压为5Mpa。

主要考虑节能及自动化的要求，内置自动节能,PID,简易PLC及通讯接口等功能，可以方便与PLC,现场总线进行通讯,方便操作及监控，同时可以方便地与压力传感器连用。

四、恒压供水原理当供水系统阻力一定时，水泵转速的变化，将会改变供水系统的压力和流量。

如图1所示,当水泵转速由N1提升到N2时，由于阻力曲线R不变，水泵工况由A点移到B点。

则流量由Q1提升到Q2,同时扬程也由H1提升到H2。

系统阻力不变时，只需调节电动机的转速，即可改变流量与扬程。

H RH2 N2 P=QxHxr/102xn(1)H1 N1 BP：水泵工况点的轴动功率(KW)H0 A Q：水泵工况点的水压或流量(m3/s)Q1 Q2 Q H:水泵工况点的扬程(m)r:输出介质单位体积重量(Kg/mH0 (图1)n:水泵工况点的泵效率(%)根据离心泵的公式(1)和水阻力特性曲线，我们可以知道,在水阻特性一定时，调速N与流量Q、扬程H、轴功率P之间的关系式为：Q2/Q1二N2/N1(2)H2/H1=(N2/N1)2P2/P1=(N2/N1)3公式(2)中，流量Q与转速N成正比，扬程H与转速N的平方成正比;轴功率P与转速N的立方成正比。
