示波管的结构

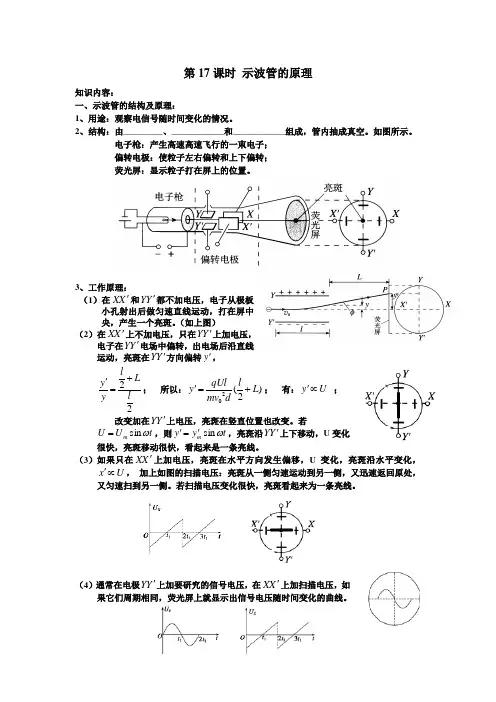

第17课时 示波管的原理知识内容：一、示波管的结构及原理：1、用途：观察电信号随时间变化的情况。

2、结构：由_________、____________和____________组成，管内抽成真空。

如图所示。

电子枪：产生高速高速飞行的一束电子；偏转电极：使粒子左右偏转和上下偏转；荧光屏：显示粒子打在屏上的位置。

3、工作原理：（1）在X X '和Y Y '都不加电压，电子从极板小孔射出后做匀速直线运动，打在屏中央，产生一个亮斑。

（如上图）（2）在X X '上不加电压，只在Y Y '上加电压，电子在Y Y '电场中偏转，出电场后沿直线运动，亮斑在Y Y '方向偏转y '，22l L l y y +='； 所以：)2(20L l d mv qUl y +='； 有：U y ∝' ； 改变加在Y Y '上电压，亮斑在竖直位置也改变。

若t U U m ωs i n=，则t y y m ωs i n '='，亮斑沿Y Y '上下移动，U 变化 很快，亮斑移动很快，看起来是一条亮线。

（3）如果只在X X '上加电压，亮斑在水平方向发生偏移，U 变化，亮斑沿水平变化， U x ∝'， 加上如图的扫描电压：亮斑从一侧匀速运动到另一侧，又迅速返回原处， 又匀速扫到另一侧。

若扫描电压变化很快，亮斑看起来为一条亮线。

（4）通常在电极Y Y '上加要研究的信号电压，在X X '上加扫描电压，如果它们周期相同，荧光屏上就显示出信号电压随时间变化的曲线。

二、课堂练习：1、某示波器在XX ′、YY ′不加偏转电压时光斑位于屏幕中心，现给其加如图所示偏转电 压，则在光屏上将会看到下列哪个图形(圆为荧光屏，虚线为光屏坐标)()2、如图所示是一个说明示波管工作原理的示意图，电子经电压 U 1加速后以速度0v 垂直进入偏转电场，离开电场时的偏转量 是h 。

示波管原理高中物理示波管是一种用来显示电压变化的仪器，它在物理实验和电子技术中有着广泛的应用。

在高中物理学习中，我们也需要了解示波管的原理和工作原理。

本文将对示波管的原理进行详细介绍，希望能够帮助大家更好地理解这一知识点。

首先，我们需要了解示波管的基本结构。

示波管主要由电子枪、偏转系统和荧光屏组成。

电子枪产生的电子束通过偏转系统控制在荧光屏上显示出波形。

电子枪中的热阴极产生电子，经过加速电场加速后，进入聚焦系统进行聚焦，最后由偏转系统控制电子束在荧光屏上形成图像。

其次，我们来了解一下示波管的工作原理。

当示波管接收到电压信号时，电子束受到偏转系统的控制，在荧光屏上显示出相应的波形。

偏转系统可以控制电子束的水平和垂直方向的偏转，从而实现对电压信号波形的显示。

荧光屏上的荧光物质可以发光，将电子束轰击后产生亮点，形成波形图像。

了解了示波管的基本结构和工作原理后，我们可以进一步了解示波管的应用。

示波管可以用来显示各种不同形式的电压信号波形，例如正弦波、方波、三角波等。

通过示波管，我们可以直观地观察到电压信号的变化情况，对信号的频率、幅值、相位等进行测量和分析。

示波管还可以用来观察电路中的故障，帮助工程师进行故障诊断和维修。

在学习示波管的过程中，我们还需要了解一些示波管的参数和特性。

例如，示波管的灵敏度、带宽、扫描速度等参数都会影响到示波管的显示效果和测量精度。

了解这些参数和特性，可以帮助我们更好地选择和使用示波管，提高测量的准确性和可靠性。

总的来说，示波管作为一种重要的电子测量仪器，在物理学习和电子技术领域有着广泛的应用。

通过了解示波管的基本结构、工作原理、应用和特性，我们可以更好地理解电压信号的显示和测量，提高实验和工程实践中的测量和分析能力。

希望通过本文的介绍，大家能够对示波管有一个更深入的了解，为今后的学习和工作打下坚实的基础。

感谢大家的阅读！。

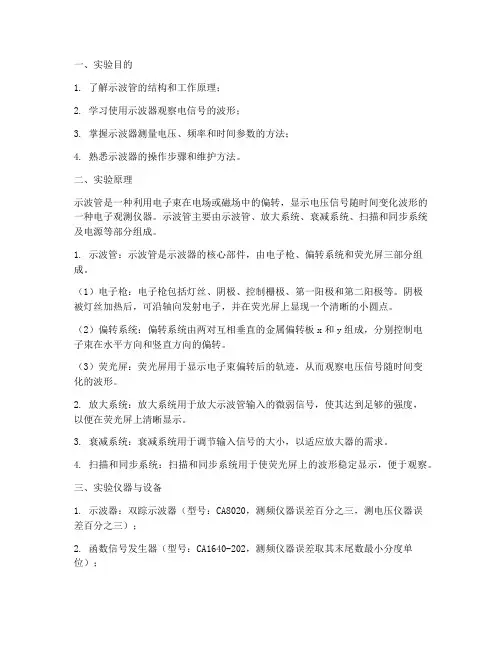

一、实验目的1. 了解示波管的结构和工作原理；2. 学习使用示波器观察电信号的波形；3. 掌握示波器测量电压、频率和时间参数的方法；4. 熟悉示波器的操作步骤和维护方法。

二、实验原理示波管是一种利用电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。

示波管主要由示波管、放大系统、衰减系统、扫描和同步系统及电源等部分组成。

1. 示波管：示波管是示波器的核心部件，由电子枪、偏转系统和荧光屏三部分组成。

（1）电子枪：电子枪包括灯丝、阴极、控制栅极、第一阳极和第二阳极等。

阴极被灯丝加热后，可沿轴向发射电子，并在荧光屏上显现一个清晰的小圆点。

（2）偏转系统：偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。

（3）荧光屏：荧光屏用于显示电子束偏转后的轨迹，从而观察电压信号随时间变化的波形。

2. 放大系统：放大系统用于放大示波管输入的微弱信号，使其达到足够的强度，以便在荧光屏上清晰显示。

3. 衰减系统：衰减系统用于调节输入信号的大小，以适应放大器的需求。

4. 扫描和同步系统：扫描和同步系统用于使荧光屏上的波形稳定显示，便于观察。

三、实验仪器与设备1. 示波器：双踪示波器（型号：CA8020，测频仪器误差百分之三，测电压仪器误差百分之三）；2. 函数信号发生器（型号：CA1640-202，测频仪器误差取其末尾数最小分度单位）；3. 连接线；4. 小喇叭；5. 电源。

四、实验步骤1. 开启示波器和函数信号发生器，调节信号发生器的输出频率和幅度，使其符合实验要求；2. 将信号发生器的输出端与示波器的输入端相连，观察荧光屏上的波形；3. 调节示波器的辉度、聚焦、水平和竖直位移通道选择、触发、电平、幅度因子、扫描因子等参数，使波形清晰显示；4. 测量电压、频率和时间参数，记录实验数据；5. 关闭示波器和函数信号发生器，整理实验器材。

五、实验数据与分析1. 电压测量：通过调节示波器的幅度因子，使荧光屏上的波形高度适中，记录电压值。

示波管工作原理
示波管是一种用于显示电子波形的设备，通过不同电压信号控制电子束在荧光屏上形成可见的图案。

它的工作原理如下：
1. 加速电压：示波管的基本结构包括玻璃管、荧光屏和电针。

在玻璃管的一端有一个电源引线，通过加速电压来加速电子束。

加速电压会产生一个电场，使得电子束向荧光屏加速运动。

2. 电子发射：在示波管的另一端，有一个电子枪产生电子束。

电子枪由一个加热丝和一个聚集极组成。

加热丝产生热量，使得聚集极附近的阴极发射电子。

这些电子被加速电场引力吸引，并形成电子束。

3. 水平和垂直偏转：示波管的水平和垂直偏转系统可使电子束的位置在荧光屏上移动，从而绘制出相应的波形。

水平偏转通过施加水平电压来控制电子束的水平位移；垂直偏转通过施加垂直电压来控制电子束的垂直位移。

4. 荧光屏：电子束在通过水平和垂直偏转系统后，最终打到荧光屏上。

荧光屏上的荧光物质受到电子束的激发，发出可见光。

通过控制电子束的位置和强度，可以绘制出不同形状和频率的电子波形。

总之，示波管通过加速电压加速电子束，通过水平和垂直偏转控制电子束的位置，在荧光屏上形成可见的电子波形。

这种工作原理使得示波管成为测量和显示电子信号的重要设备。

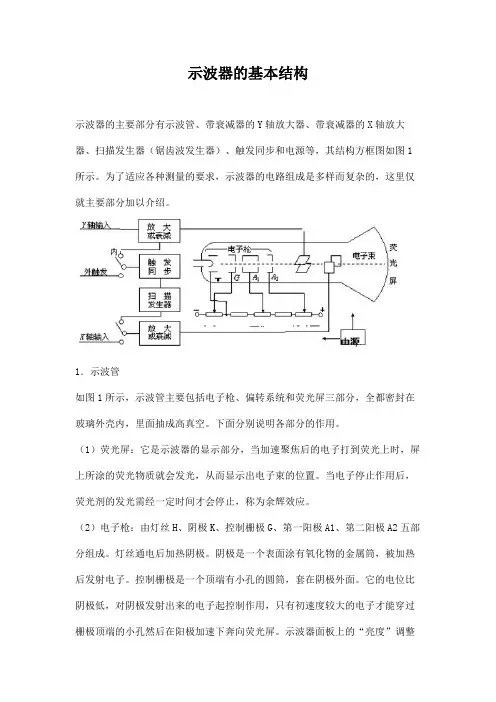

示波器的基本结构示波器的主要部分有示波管、带衰减器的Y轴放大器、带衰减器的X轴放大器、扫描发生器（锯齿波发生器）、触发同步和电源等，其结构方框图如图1所示。

为了适应各种测量的要求，示波器的电路组成是多样而复杂的，这里仅就主要部分加以介绍。

1．示波管如图1所示，示波管主要包括电子枪、偏转系统和荧光屏三部分，全都密封在玻璃外壳内，里面抽成高真空。

下面分别说明各部分的作用。

（1）荧光屏：它是示波器的显示部分，当加速聚焦后的电子打到荧光上时，屏上所涂的荧光物质就会发光，从而显示出电子束的位置。

当电子停止作用后，荧光剂的发光需经一定时间才会停止，称为余辉效应。

（2）电子枪：由灯丝H、阴极K、控制栅极G、第一阳极A1、第二阳极A2五部分组成。

灯丝通电后加热阴极。

阴极是一个表面涂有氧化物的金属筒，被加热后发射电子。

控制栅极是一个顶端有小孔的圆筒，套在阴极外面。

它的电位比阴极低，对阴极发射出来的电子起控制作用，只有初速度较大的电子才能穿过栅极顶端的小孔然后在阳极加速下奔向荧光屏。

示波器面板上的“亮度”调整就是通过调节电位以控制射向荧光屏的电子流密度，从而改变了屏上的光斑亮度。

阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。

当控制栅极、第一阳极、第二阳极之间的电位调节合适时，电子枪内的电场对电子射线有聚焦作用，所以第一阳极也称聚焦阳极。

第二阳极电位更高，又称加速阳极。

面板上的“聚焦”调节，就是调第一阳极电位，使荧光屏上的光斑成为明亮、清晰的小圆点。

有的示波器还有“辅助聚焦”，实际是调节第二阳极电位。

（3）偏转系统：它由两对相互垂直的偏转板组成，一对垂直偏转板Y，一对水平偏转板X。

在偏转板上加以适当电压，电子束通过时，其运动方向发生偏转，从而使电子束在荧光屏上的光斑位置也发生改变。

容易证明，光点在荧光屏上偏移的距离与偏转板上所加的电压成正比，因而可将电压的测量转化为屏上光点偏移距离的测量，这就是示波器测量电压的原理。

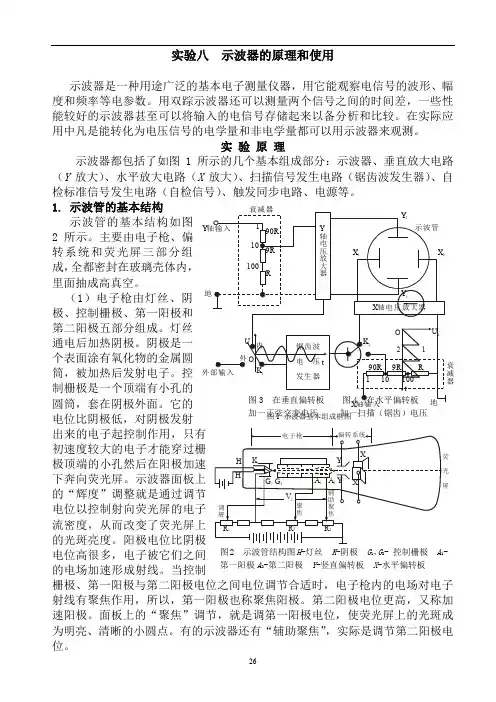

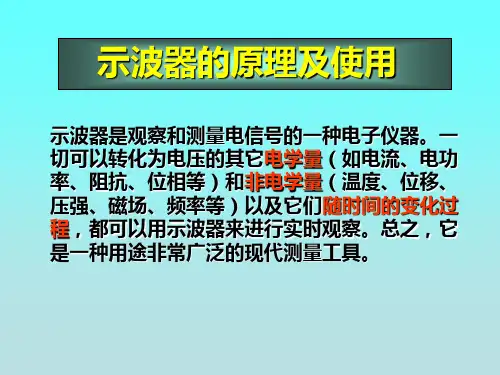

实验八 示波器的原理和使用示波器是一种用途广泛的基本电子测量仪器，用它能观察电信号的波形、幅度和频率等电参数。

用双踪示波器还可以测量两个信号之间的时间差，一些性能较好的示波器甚至可以将输入的电信号存储起来以备分析和比较。

在实际应用中凡是能转化为电压信号的电学量和非电学量都可以用示波器来观测。

实 验 原 理示波器都包括了如图1所示的几个基本组成部分：示波器、垂直放大电路（Y 放大）、水平放大电路（X 放大）、扫描信号发生电路（锯齿波发生器）、自检标准信号发生电路（自检信号）、触发同步电路、电源等。

1. 示波管的基本结构 示波管的基本结构如图2所示。

主要由电子枪、偏转系统和荧光屏三部分组成，全都密封在玻璃壳体内，里面抽成高真空。

（1）电子枪由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成。

灯丝通电后加热阴极。

阴极是一个表面涂有氧化物的金属圆筒，被加热后发射电子。

控制栅极是一个顶端有小孔的圆筒，套在阴极外面。

它的电位比阴极低，对阴极发射出来的电子起控制作用，只有初速度较大的电子才能穿过栅极顶端的小孔然后在阳极加速下奔向荧光屏。

示波器面板上的“辉度”调整就是通过调节电位以控制射向荧光屏的电子流密度，从而改变了荧光屏上的光斑亮度。

阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。

当控制栅极、第一阳极与第二阳极电位之间电位调节合适时，电子枪内的电场对电子射线有聚焦作用，所以，第一阳极也称聚焦阳极。

第二阳极电位更高，又称加速阳极。

面板上的“聚焦”调节，就是调第一阳极电位，使荧光屏上的光斑成为明亮、清晰的小圆点。

有的示波器还有“辅助聚焦”，实际是调节第二阳极电位。

Y 图2 示波管结构图H -灯丝 K -阴极 G 1，G 2- 控制栅极 A 1-第一阳极A 2-第二阳极 Y -竖直偏转板 X -水平偏转板（2）偏转系统：它由两对互相垂直的偏转板组成 ，一对竖直偏转板，一对水平偏转板。

在偏转板上加以适当电压，电子束通过时，其运动方向发生偏转，从而使电子束在荧光屏上产生的光斑位置也发生改变。

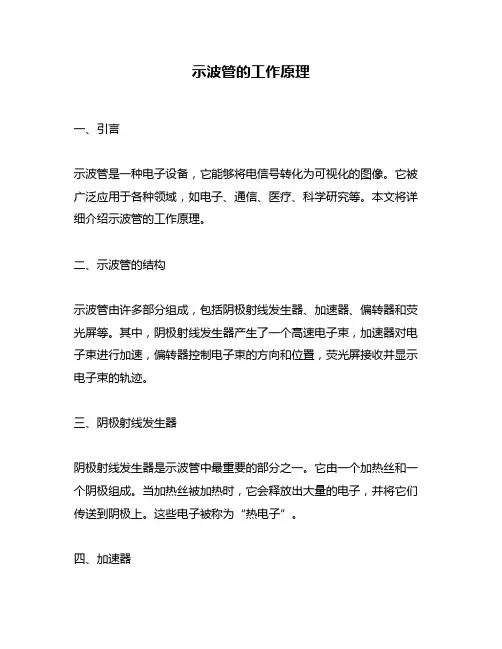

示波管的工作原理一、引言示波管是一种电子设备，它能够将电信号转化为可视化的图像。

它被广泛应用于各种领域，如电子、通信、医疗、科学研究等。

本文将详细介绍示波管的工作原理。

二、示波管的结构示波管由许多部分组成，包括阴极射线发生器、加速器、偏转器和荧光屏等。

其中，阴极射线发生器产生了一个高速电子束，加速器对电子束进行加速，偏转器控制电子束的方向和位置，荧光屏接收并显示电子束的轨迹。

三、阴极射线发生器阴极射线发生器是示波管中最重要的部分之一。

它由一个加热丝和一个阴极组成。

当加热丝被加热时，它会释放出大量的电子，并将它们传送到阴极上。

这些电子被称为“热电子”。

四、加速器在阴极上形成的热电子被吸引到附近的阳极上。

阳极是一个带有高压正电荷的金属板。

当热电子接近阳极时，它们会被加速，因为它们受到阳极的吸引力。

这样就形成了一个高速电子束。

五、偏转器偏转器是示波管中的关键部分之一。

它可以控制电子束的方向和位置。

偏转器通常由两个对称的金属板组成，称为偏转板。

这些板可以通过电压来控制电子束的方向和位置。

六、荧光屏荧光屏是示波管中最终显示图像的部分。

当高速电子束击中荧光屏时，荧光屏会发出亮光，并显示出一个可视化的图像。

七、示波管的工作原理示波管的工作原理可以简单地描述为：阴极射线发生器产生了一个高速电子束，加速器将电子束加速并使其进入偏转器，在偏转器内，通过施加不同大小和方向的电压来控制电子束的运动轨迹，最终在荧光屏上形成可视化图像。

具体来说，在示波管内部，阴极射线发生器产生了一个高速电子束，并将其引导到加速器中。

在加速器中，这个电子束被加速，然后进入偏转器。

在偏转器中，电子束受到施加在偏转板上的电压的作用而改变方向和位置，从而形成一个特定的图案。

最后，这个图案被传输到荧光屏上，并显示出来。

八、示波管的应用示波管广泛应用于各种领域。

例如，在电子工程中，示波管被用于测量和分析各种电信号。

在医学领域中，它被用于监测心跳和脉搏等生物信号。

示波管的结构组成及各部分的作用一、引言示波管是一种用于显示电信号波形的仪器，广泛应用于电子、通信、调试测试等领域。

它能够将电信号转换为可见的光信号，并通过光的扫描方式在屏幕上显示出波形。

本文将对示波管的结构组成及各部分的作用进行详细介绍。

二、示波管的结构组成示波管一般由电子枪、聚焦系统、偏转系统、偏转板、荧光屏等几个主要部分组成。

2.1 电子枪电子枪是示波管的核心部件，它由热发射阴极、加速电极和聚焦电极组成。

热发射阴极通过加热阴极使其发射电子，这些电子经过加速电极的加速作用后，形成高速电子束。

电子束的强度和基准位置决定了示波管的荧光亮度和位置。

2.2 聚焦系统聚焦系统用于控制电子枪发出的电子束的聚焦效果，使其能够准确地聚焦在屏幕上的荧光层上。

聚焦系统主要由聚焦电极和偏转系统供电电压组成。

2.3 偏转系统偏转系统用于对电子束的方向进行控制，使其能够沿水平和垂直方向进行偏转，从而绘制出波形。

偏转系统由偏转器件和供电电压组成。

偏转器件一般采用分割式偏转器件，通过对不同分割的电极施加不同电压来实现对电子束的偏转。

2.4 偏转板偏转板是示波管中的一个重要部件，它位于电子枪和荧光屏之间，起到传输电子束和偏转电压的作用。

偏转板上有两个正交的方向，分别用来控制电子束的水平和垂直偏转。

偏转板一般由陶瓷材料制成，具有较好的耐高压和绝缘性能。

2.5 荧光屏荧光屏是示波管上显示波形的部分，它由荧光物质涂覆在玻璃表面上，并与陶瓷材料形成荧光层。

当电子束撞击到荧光屏上时，荧光物质会发光，从而形成图像。

荧光屏的颜色一般为绿色，也有部分示波管采用蓝色或其他颜色的荧光屏。

三、各部分的作用示波管的各个部分起到了不同的作用，下面将对其进行详细的介绍。

3.1 电子枪的作用电子枪是示波管的核心部件，它的作用是发射高速的电子束。

电子束的强度和基准位置决定了示波管的荧光亮度和位置。

电子枪通过热发射阴极的发射电子、加速电极的加速作用，形成高速的电子束，为后续的波形显示提供了基础。

简述示波管的结构组成及各部分的作用示波管是一种电子元件，常用于电子测量、通讯和显示等领域。

它的主要作用是将输入的电信号转换为可视化的图像，以便于人们观察和分析。

下面我们来详细了解一下示波管的结构组成及各部分的作用。

一、示波管的结构组成1. 真空管：示波管内部需要保持真空状态，因此采用了真空管结构。

2. 电子枪：电子枪是示波管中最重要的部分之一，它由阴极、网格和阳极组成。

阴极通过加热发射出电子，网格控制电子流的方向和数量，阳极接收并放大电子信号。

3. 驱动线圈：驱动线圈是控制电子束在屏幕上移动的部件。

它通过改变磁场强度和方向来控制电子束在屏幕上绘制出不同形状的图案。

4. 屏幕：屏幕是示波管显示信号的地方，通常采用荧光屏或者荧光粉涂覆在玻璃表面上。

5. 真空封装：为了保证真空度和稳定性，示波管需要进行真空封装。

通常采用玻璃或者金属壳体进行封装。

二、各部分的作用1. 阴极：阴极是电子枪中最重要的部分之一，它通过加热发射出电子。

阴极材料通常采用碱金属或者碱土金属，因为这些金属具有较低的电离能和较高的蒸汽压力，可以更容易地发射出电子。

2. 网格：网格是控制电子束流量和方向的部分。

它通过改变网格电压来控制电子束流量，同时通过改变网格形状来控制电子束流方向。

3. 驱动线圈：驱动线圈是控制电子束在屏幕上移动的部件。

它通过改变磁场强度和方向来控制电子束在屏幕上绘制出不同形状的图案。

4. 屏幕：屏幕是示波管显示信号的地方，通常采用荧光屏或者荧光粉涂覆在玻璃表面上。

当电子束击中荧光物质时会发生荧光现象，从而产生可见的图案。

5. 真空封装：真空封装是为了保证示波管内部的真空度和稳定性。

通常采用玻璃或者金属壳体进行封装，以防止外界气体进入示波管内部。

总之，示波管是一种重要的电子元件，它可以将电信号转换为可视化的图像，便于人们观察和分析。

了解示波管的结构组成及各部分的作用有助于我们更好地理解其工作原理，并能够更好地应用于实际生产和科研中。

简述示波管的结构组成及各部分的作用示波管是一种用于显示电信号波形的电子设备。

它由许多部分组成，每个部分都起着不同的作用。

下面将对示波管的结构组成及各部分的作用进行简要描述。

示波管主要由以下几个部分组成：电子枪、偏转板、荧光屏和玻璃外壳。

电子枪是示波管的核心部件，它由阴极、加速极和聚焦极组成。

阴极是电子枪中的主要发射源，它通过加热使得阴极发射出电子。

加速极的作用是加速发射出的电子，使其具有足够的能量穿过偏转板。

聚焦极则用于控制电子束的聚焦程度，使其能够准确地聚焦在荧光屏上。

偏转板是用来控制电子束的走向的部分。

它主要由水平偏转板和垂直偏转板组成。

水平偏转板用于控制电子束在水平方向上的偏转，而垂直偏转板则用于控制电子束在垂直方向上的偏转。

通过调节偏转板的电压，可以使电子束在屏幕上显示出不同的波形。

荧光屏是示波管中显示波形的部分。

它由荧光物质涂覆在玻璃表面上而成。

当电子束击中荧光屏时，荧光物质会发出可见光，形成波形的图像。

荧光屏上通常有水平和垂直的刻度线，以帮助用户观察波形的幅度和时间。

玻璃外壳主要是为了保护示波管内部的零部件。

它通常是由厚度较大的玻璃制成，具有一定的强度和耐热性，以防止示波管受到外界的损坏。

示波管的各个部分相互配合，共同完成了显示电信号波形的功能。

当电信号通过示波管时，电子枪发射出的电子束会被偏转板控制，最终打到荧光屏上，形成波形的图像。

通过调节示波管的各个参数，如偏转电压、聚焦电压等，可以获得不同的波形显示效果。

示波管的结构组成及各部分的作用是相互关联的，共同完成了显示电信号波形的功能。

了解示波管的结构组成及各部分的作用，有助于我们更好地理解和使用示波管，从而更准确地观察和分析电信号的波形。

一、实验目的1. 了解示波管的构造和工作原理。

2. 定量分析电子束在匀强电场作用下的偏转情况和在均匀磁场作用下的偏转情况。

3. 学会规范使用数字多用表。

4. 学会磁聚焦法测量电子比荷的方法。

二、实验原理1. 示波管的结构示波管，又称阴极射线管，是一种密封在高真空玻璃壳中的电子光学仪器。

其主要构造包括三个部分：前端为荧光屏，中间为偏转系统（Y：垂直偏转板，X：水平偏转板），后端为电子枪（K：阴极，G：栅极，A1：聚焦阳极，A2：第二阳极，A3：前加速阳极）。

灯丝H用6.3V交流供电，其作用是将阴极加热，使阴极发射电子，电子受阳极的作用而加速。

2. 电聚焦原理电子射线束的聚焦是电子束管必须解决的问题。

在示波管中，阴极被加热发射电子，电子受阳极产生的正电场作用而加速运动，同时又受栅极产生的负电场作用。

只有一部分电子能够通过栅极小孔而飞向阳极。

栅极G的电压一般要比阴极K的电压高，以保证只有速度较大的电子能够通过栅极小孔。

3. 磁聚焦原理电子在磁场中受到洛伦兹力的作用，发生偏转。

当电子束通过磁场时，其轨迹会发生改变，从而实现聚焦。

根据洛伦兹力公式，电子在磁场中的运动轨迹为螺旋线。

通过调节磁场的强度和方向，可以使电子束的螺旋线轨迹收缩，实现聚焦。

三、实验仪器1. EB电子束实验仪2. 直流稳压电源30V，2A3. 数字多用表四、实验内容及步骤1. 安装示波管，连接电源和实验仪。

2. 调节电子枪的加速电压，使电子束在荧光屏上形成清晰的光点。

3. 观察并记录电子束在水平方向和垂直方向上的偏转情况。

4. 改变电场强度和方向，观察并记录电子束的偏转情况。

5. 改变磁场强度和方向，观察并记录电子束的偏转情况。

6. 通过数字多用表测量电子束的比荷。

五、实验结果与分析1. 电子束在水平方向和垂直方向上的偏转情况实验结果显示，电子束在水平方向和垂直方向上的偏转灵敏度不同。

在垂直方向上的偏转灵敏度较大，而在水平方向上的偏转灵敏度较小。

磁聚焦和电子荷质比的测量【实验目的】1、学习测量电子荷质比的一种方法。

【实验原理】1、示波管的简单介绍：示波管结构如图1所示示波管包括有：（1）一个电子枪，它发射电子，把电子加速到一定速度，并聚焦成电子束；（2）一个由两对金属板组成的偏转系统；（3）一个在管子末端的荧光屏，用来显示电子束的轰击点。

所有部件全都密封在一个抽成真空的玻璃外壳里，目的是为了避免电子与气体分子碰撞而引起电子束散射。

接通电源后，灯丝发热，阴极发射电子。

栅极加上相对于阴极的负电压，它有两个作用：①一方面调节栅极电压的大小控制阴极发射电子的强度，所以栅极也叫控制极；②另一方面栅极电压和第一阳极电压构成一定的空间电位分布，使得由阴极发射的电子束在栅极附近形成一个交叉点。

第一阳极和第二阳极的作用一方面构成聚焦电场，使得经过第一交叉点又发散了的电子在聚焦场作用下又会聚起来；另一方面使电子加速，电子以高速打在荧光屏上，屏上的荧光物质在高速电子轰击下发出荧光，荧光屏上的发光亮度取决于到达荧光屏的电子数目和速度，改变栅压及加速电压的大小都可控制光点的亮度。

水平偏转板和垂直偏转板是互相垂直的平行板，偏转板上加以不同的电压，用来控制荧光屏上亮点的位置。

2、电子的加速和电偏转：为了描述电子的运动，我们选用了一个直角坐标系，其z轴沿示波管管轴，x轴是示波管正面所在平面上的水平线，y轴是示波管正面所在平面上的竖直线。

从阴极发射出来通过电子枪各个小孔的一个电子，它在从阳极2A 射出时在z 方向上具有速度Z v ；Z v 的值取决于K 和2A 之间的电位差C B 2V V V +=（图2）。

电子从K 移动到2A ，位能降低了2V e •；因此，如果电子逸出阴极时的初始动能可以忽略不计，那么它从2A 射出时的动能2z v m 21• 就由下式确定： 22z V e v m 21•=• （1） 此后，电子再通过偏转板之间的空间。

如果偏转板之间没有电位差，那么电子将笔直地通过。
