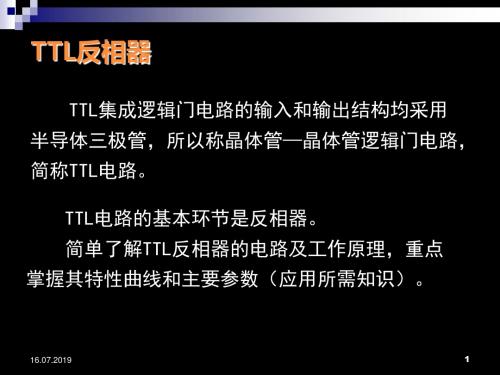

TTL反相器的工作原理
TTL反相器是数字逻辑电路中常用的一种元件，用来反转输入信号的
逻辑状态，即将输入的高电平信号变为低电平，低电平信号变为高电平。
TTL反相器的工作原理比较简单，主要依靠晶体管的工作状态来实现信号
的反转。
当输入信号为低电平时，NPN型晶体管的基极电压低于发射极电压，
从而导通，将输出信号拉低；而PNP型晶体管的基极电压高于发射极电压，处于截止状态，输出信号变为高电平。
当输入信号为高电平时，NPN型晶体管的基极电压高于发射极电压，
处于截止状态，输出信号变为高电平；而PNP型晶体管的基极电压低于发
射极电压，导通，输出信号拉低。
总的来说，TTL反相器利用晶体管的导通和截止状态，实现了输入信
号的反转，从而输出一个与输入信号逻辑相反的信号。
需要注意的是，TTL反相器在实际应用中，需要注意输入输出电平的
匹配，以免信号失真或产生干扰。
同时，需要注意控制输入信号的变化速度，以确保输出信号的正确性。
在设计电路时，也需要考虑晶体管的参数
和工作点，以确保反相器的正常工作。
总的来说，TTL反相器具有简单、实用的工作原理，可以实现高效的
信号反转功能，是数字逻辑电路中常用的元件之一。
RS232转TTL/RS485——无源RS232-485转换器主要包括了电源、232电平转换、485电路三部分。
本电路的232电平转换电路采用了NIH232或者也可以直接使用MAX232集成电路，485电路采用了MAX485集成电路。
为了使用方便，电源部分设计成无源方式，整个电路的供电直接从PC机的RS232接口中的DTR（4脚）和RTS（7脚）窃取。
PC串口每根线可以提供大约9mA的电流，因此两根线提供的电流足够供给这个电路使用了。
经实验，本电路只使用其中一条线也能够正常工作。
使用本电路需注意PC程序必须使串口的DTR和RTS输出高电平，经过D3稳压后得到VCC，经过实际测试，VCC电压大约在4.7V左右。
因此，电路中要说D3起的作用是稳压还不如说是限压功能。
MAX485是通过两个引脚RE（2脚）和DE（3脚）来控制数据的输入和输出。
当RE为低电平时，MAX485数据输入有效；当DE为高电平时，MAX485数据输出有效。
在半双工使用中，通常可以将这两个脚直接相连，然后由PC或者单片机输出的高低电平就可以让MAX485在接收和发送状态之间转换了。
由于本电路DTR和RTS都用于了电路供电，因此使用TX线和HIN232的另外一个通道及Q1来控制MAX485的状态切换。
平时NIH232的9脚输出高电平，经Q1倒相后，使MAX485的RE和DE为低电平而处于数据接收状态。
当PC机发送数据时，NIH232的9脚输出低电平，经Q1倒相后，使MAX485的RE和DE为高电平而处于数据发送状态。
RS232转TTL/RS485——无源USB转RS232——PL23031、电脑的原有的串口，叫作RS232接口，这是一种cmos接口，接口电压从-15到+15v 之间，而单片机C51都是TTL电平，电平电压只有0V 或是5V两种。
用这个电脑做出来的就是单片机上用的TTL电平，所以，不要再接MAX232芯片了。
这是它的一大好处。
『USB转TTLSymbol （符号）Type （类型）Deion （描述）TXD 输出串行数据输出口RXD 输入串行数据输入口GND 电源接地引脚3V3 电源3.3V电源输出引脚（最高250mA）5V 电源5V电源输出引脚（最高500mA）DTS 输出MODEM联络输出信号，请求发送DTR 输出MODEM联络输出信号，数据终端就绪注：输入输出接口引脚均带有LED指示灯电源接口引脚中，5V的接口引脚带有LED指示灯1.3模块丝印模块上的每一个器件都有一个相对应的丝印在上面，可以通过BOM表中的器件编号在板子找到器件的位置。
模块正面丝印图模块背面丝印图模块中LED丝印说明：•LED1（红色）：5V电源指示灯，通电时亮•LED2（蓝色）：TXD信号指示灯，数据发送时亮•LED3（绿色）：RXD信号指示灯，数据接收时亮•LED4（黄色）：RTS信号指示灯，根据上位机决定•LED5（绿色）：DTR信号指示灯，根据上位机决定LED1（红色）：5V电源指示灯，通电时亮LED2（蓝色）：TXD信号指示灯，数据发送时亮LED3（绿色）：RXD信号指示灯，数据接收时亮LED4（黄色）：RTS信号指示灯，根据上位机决定LED5（绿色）：DTR信号指示灯，根据上位机决定电脑USB端是USB电平，单片机的信号是TTL电平，两者的电平不同是无法进行通讯的，需要通过转换才能实现相互通讯。
CH340C USB 转TTL模块就是实现USB电平与TTL电平相互转换的模块。
•USB：采用VCC、GND、D+、D-传输，电脑上的插口就是USB接口。
•TTL：一般指单片机的逻辑电平，不同单片的供电的系统TTL的电平不一样，3.3V单片的TTL电平就是：高电平3.3V（逻辑1），低电平0V（逻辑0）。
USB：采用VCC、GND、D+、D-传输，电脑上的插口就是USB 接口。
TTL：一般指单片机的逻辑电平，不同单片的供电的系统TTL的电平不一样，3.3V单片的TTL电平就是：高电平3.3V（逻辑1），低电平0V（逻辑0）。
小常识（非常重要）：TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。
RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。
正常通信时候本身的TXD永远接设备的RXD！自收自发：正常通信时RXD接其他设备的TXD，因此如果要接收自己发送的数据顾名思义，也就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，是最快最简单的测试方法，当出现问题时首先做该测试确定是否产品故障。
也称回环测试。
电平逻辑：TTL电平：通常数据表示采用二进制，规定+5V等价于逻辑"1",0V等价于逻辑"0",称作TTL信号系统，是正逻辑RS232电平：采用-12V到-3V，等价于逻辑"0"，+3V到+12V的逻辑电平，等价于逻辑"1"，是负逻辑的产品说明：1、主芯片为CP2102，安装驱动后生成虚拟串口2、USB取电，引出接口包括3.3V（<40mA），5V，GND，TX，RX，信号脚电平为3.3V，正逻辑3、板载状态指示灯、收发指示灯，正确安装驱动后状态指示灯会常亮，收发指示灯在通信的时候会闪烁，波特率越高亮度越低4、支持从300bps~1Mbps间的波特率5、通信格式支持：1）5,6,7,8位数据位；2）支持1,1.5,2停止位；3）odd,even,mark,space,none校验6、支持操作系统：windows vista/xp/server 2003/200,MacOS-X/OS-9,Linux7、USB头为公头，可直接连接电脑USB口8、贴片元件为SMT工艺生产，质量稳定9、不含USB头体积为：33*15（mm)购买该产品包括以下配件：1、焊接测试好的模块一个2、20cm长4P杜邦线一条注：该USB转串口可以用STC-ISPV3.94以上版本下载STC旧版本单片机即STC89C(LE)和STC12C(LE)系列（新版本芯片不一定能下载，有网友将软件上最高和最低波特率设置为一样时可以下载，我们不对此做保证，请自行斟酌）(STC-ISP下载地址<复制到浏览器地址栏>：/datasheet/stc/STC-ISP-V4.83/STC-ISP -V4.83-NOT-SETUP-CHINESE.EXE，下载后解压缩即可）请看清楚，这不是驱动！下载STC单片机步骤：TXD接到单片机的RXD,RXD接单片机的TXD，GND 接GND，5V接VCC，在软件上点下载，然后再把上面说的四个脚插到单片机上。
详解TTL门电路一、什么是TTL门电路TTL是一种集成电路，通过使用双极性晶体管组合来做到具有驱动能力的逻辑输出。
TTL最重要的特性是门的输入在未连接时将为逻辑高电平。
在硬件电路中，会用到逻辑门这样的数字器件，对于这样的数字器件，从内部工艺结构来份的话主要有两个大的分支：一个是晶体管构成的，另一个是场效应管构成的。
而晶体管构成的门电路，被称为TTL门电路。
二、TTL电路工作原理TTL门电路也分很多种，比如说非门、与非门、或非门、与或非门以及OC输出的与非门。
虽然种类多，但是基本的工作原理都是类似的。
以常用的与非门电路为例对其工作原理进行介绍。
图1非门的TTL电路从图1中可以看出非门电路是由Q1输入级、Q2中间级以及Q3、Q4输出级组成。
1、输入级：Q1从结构上把它看成由二极管构成的，两个二极管的P结背靠背，N结分别连接输入和Q2的基极。
2、中间级：由三极管Q2和电阻R2、R4组成。
在电路的开通过程中利用Q2的放大作用，为输出管Q3和Q4提供较大的基极电流，加速了输出管的导通。
所以，中间级的作用是提高输出管的开通速度，改善电路的性能。
3、输出级：由三极管Q3、Q4、二极管D1和电阻R3组成。
从图中可以看出，输出级由三极管Q4实现逻辑非的运算。
但在输出级电路中用三极管Q3、二极管D1和R3组成的有源负载来使输出级具有较强的负载能力。
其中D1可以起到三极管be反向击穿的保护作用。
工作原理：1、当输入端Input为逻辑低电平时，电流流经R1至Input，Q1晶体管导通，此时Vb(Q2)的电压小于Vbe导通电压0.7V，Q2晶体管截止。
此时由于R2与R4的存在，使Q3导通、Q4截止，在Out上输出高电平。
由图1中输出结构可知，此时输出高电平电压将为：Vout=Vcc−Vce−V D1≈Vcc-1V。
2、当输入端Input为逻辑高电平时，Q1晶体管截止，此时电流流经R1和Q1的PN结，流向Q2的基极，Q2晶体管导通。
usb转ttl电路图大全（RS232串口CH340TPL2303）TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。
RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。
正常通信时候本身的TXD永远接设备的RXD！自收自发：正常通信时RXD接其他设备的TXD，因此如果要接收自己发送的数据顾名思义，也就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，是最快最简单的测试方法，当出现问题时首先做该测试确定是否产品故障。
也称回环测试。
电平逻辑：TTL电平：通常数据表示采用二进制，规定+5V等价于逻辑“1”，0V等价于逻辑“0”，称作TTL信号系统，是正逻辑RS232电平：采用-12V到-3V，等价于逻辑“0”，+3V到+12V 的逻辑电平，等价于逻辑“1”，是负逻辑的。
产品说明：1、主芯片为CP2102，安装驱动后生成虚拟串口2、USB取电，引出接口包括3.3V（《40mA），5V，GND，TX，RX，信号脚电平为3.3V，正逻辑3、板载状态指示灯、收发指示灯，正确安装驱动后状态指示灯会常亮，收发指示灯在通信的时候会闪烁，波特率越高亮度越低4、支持从300bps~1Mbps间的波特率5、通信格式支持：1）5，6，7，8位数据位；2）支持1，1.5，2停止位；3）odd，even，mark，space，none校验6、支持操作系统：windowsvista/xp/server2003/200，MacOS-X/OS-9，Linux7、USB头为公头，可直接连接电脑USB口8、贴片元件为SMT工艺生产，质量稳定9、不含USB头体积为：33*15（mm）模块与单片机请遵循以下连接：usb转ttl电路图（一）：USB转3线制RS232串口图中也是USB转3线制RS232串口，只是输出RS232信号的电平幅度略低。
CH340的R232引脚为高电平，启用了辅助RS232功能，只需外加二极管、三极管、电阻和电容就可代替7.2.节中专用的电平转换电路U5，所以硬件成本更低。
