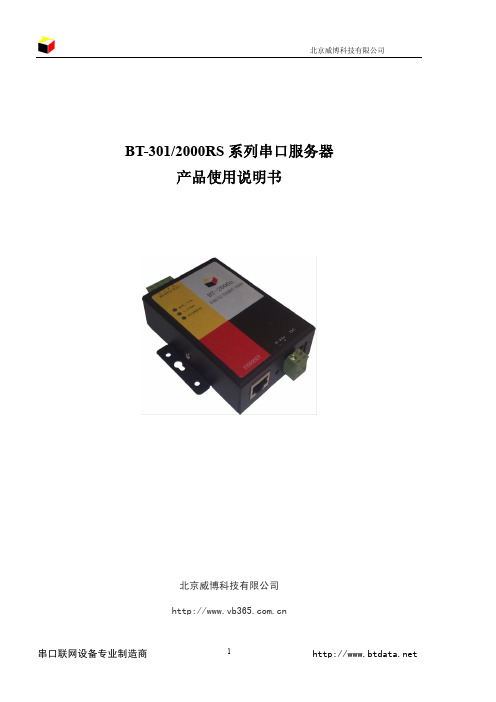

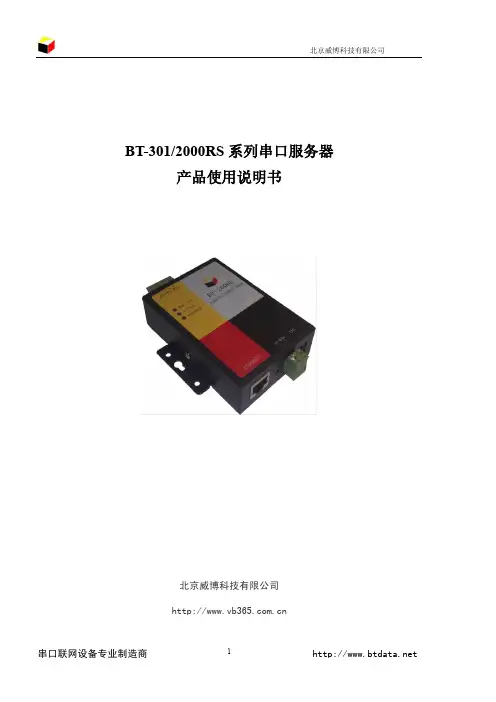

BT-301/2000RS系列串口服务器产品使用说明书北京威博科技有限公司北京威博科技有限公司为了解决RS-232/485-422串口设备联接网络而专业设计基于工业级标准的BT-301/2000RS系列串口联网服务器BT-301/2000RS 系列串口服务器是一款外挂式RS-232/485/422到TCP/IP的转换器(又称串口服务器,串口联网服务器,RS-232网卡,RS232/485转网络，串口转网络).产品主要特征：1、以太网部分：10/100Mb以太网端口自适应以太网连线自动MDI/MDIX交叉纠正（网络连线可以使用直通线或者交叉线）流量和链接指示灯（LINK 和data）2、串口部分：2个UART端口并包含用于流量控制的RTS/CTS 。
RS-232端口具有CMOS/TTL级别，收发器的最高运行速度可达250Kb/秒。
RS-485端口具有CMOS/TTL级别，运行速度可达2.0Mb/秒。
用户二次开发还可作为4个GPIO口或者是SPI通信口，支持Modbus规约。
RS-232或者RS-485端口串口参数可任意配置。
3、软件支持静态IP地址或DHCP的IP配置用于接入串行端口的Telnet服务器用于模块配置的WEB服务器用于设备发现的UDP响应器（uPnP设备）用于以太网串行端口扩展器的Telnet客户端用于安全通信的SSH服务器以太网远程固件升级4、模块支持9-24V电源输入支持工业24V电源接入BT-301/2000RS系列串口服务器可采用二种工作模式：1. TCP服务器方式。
2. TCP客户端方式。
BT-301/2000RS系列产品网络接口可以提供10M/100M的网络连接，串行接口可以提供一个RS-232和一个485-422串口，参数可通过Web浏览器设置。
BT-301/2000RS系列串口服务器支持点到点，点到多点的连接,支持广播或组播方式。
BT-301/2000RS系列串口服务器同时采用透明双向传输的方式，使用户在不用知道复杂的TCP/IP协议下，不用更改用户程序的条件下，即可实现原有串口设备与网络的联接，节省您宝贵的时间和已有投资。
将您的串口设备通过光纤接入以太网和INTERNET！微型以太网微型以太网//串口光纤转换器一、用途波仕电子发明和首创了以太网/串口光纤转换器、同时也是世界上唯一的以太网/串口光纤转换器。
波仕电子的OPET232L1以太网/串口光纤转换器与常见的用于网络通信的以太网光纤转换器是不一样的。
波仕OPET232L1可以将以太网口虚拟成为本地COM 串口(COM1-COM256)、速率为2400、4800、9600、……、115200bps。
常见的以太网光纤转换器传输的是TCP/IP 协议的信号，它们的速率是10M/100M/1000M。
而TCP/IP 通信协议相对来讲每桢数据太长、关键是实时性差。
波仕电子的以太网/串口光纤转换器由于采用RS-232串口通信协议所以更加适合于工业测控的光纤通信。
波仕电子的OPET232L1是最新一代以太网光纤通信产品，直接从以太网口转换出一对光纤收发头用于传输串口信号，将您的串口设备通过光纤接入以太网和INTERNET！而且可以从USB 口供电。
波仕OPET232L1微型以太网/串口光纤转换器具有超小型的外形(74*23*47mm)、可以将以太网口虚拟成为本地COM 串口(COM1-COM256)后通过光纤传输、无须修改已有的串口通信软件。
驱动程序同波仕ETH232GL1系列以太网/串口转换器。
由于OPET232L1传输的还是串口信号，所以必须成对使用或者与波仕的OPT 系列串口/光纤转换器配对使用。
由于采用光纤作为通信传输介质，具有隔离高电压、防电磁干扰、传输距离远等优点。
OPET232S L1的传输介质为单模光纤、OPET232L1的传输介质为多模光纤，但是外形和驱动程序是完全一样的。
本产品受以下中国专利保护：200730098650、200630307752、ZL2002284234，侵权必究！二、硬件安装将OPET232L1（或OPET232SL1）型以太网/串口光纤转换器通过以太网线外插到计算机或者HUB 的以太网口（注意这两种线分别为交叉线和直连线），使用一对ST 光纤接头。
EBT3001系列串口转以太网芯片Modbus网关功能配置教程亿佰特研发的实现的串口转以太网模组产品有EBT3001和EBT3002，其中EBT3001是单串口转以太网芯片，EBT3002是8路串口转以太网芯片。
EBT3001以太网芯片产品是实现串口数据与以太网数据互相转换的串口芯片；该串口转以太网芯片可满足各类串口设备、PLC模块的联网功能。
EBT3001以太网芯片模块功能及配置方式简介、基础配置功能详解、Socket功能详解、以太网芯片高级功能详解等详细介绍，本文会详细的介绍EBT3001以太网芯片Modbus网关功能的配置教程，包含Modbus RTU与Modbus TCP协议转换、简单协议转化模式、多主机模式、存储型网关、可配置型网关、自动上传等功能的配置演示教程。
1、Modbus RTU与Modbus TCP协议转换启用：将Modbus RTU协议与Modbus TCP 协议进行互转。
禁用：不进行协议转换但对Modbus数据进行校验，非Modbus 数据（RTU/TCP）抛弃不进行传输。
2、简单协议转化模式将Modbus RTU数据转换为Modbus TCP数据，或将Modbus TCP 数据转换为Modbus RTU数据，实现以太网Modbus 数据与串口Modbus 数据的互转。
简单协议转换可以工作在任意模式（TCP 客户端、TCP 服务器、UDP 客户端、UDP 服务器、MQTT 客户端、HTTP 客户端），无论是工作在什么模式都只能存在一个Modbus 主站。
上位机/网页配置：Modbus Poll 与Modbus Slave 软件调试：软件连接设置：软件寄存器读取与仿真配置：Poll 菜单选择Setup Read/Write DefinitionSlave 菜单选择Setup Slave Definition通讯演示：3、多主机模式相对简单协议转换只能存在一个Modbus 主站，而多主机模式则可以最多处理6 台ModbusTCP 主机，当多台Modbus 主机同时访问时Modbus 网关时会进行总线的占用调度（RS-485 总线只能一次处理一个请求，而多主机模式则会根据TCP 请求先后进行排序处理，其他链路进行等待），从而解决总线冲突问题（目前仅支持 6 主机连接），只支持工作在TCP 服务器模式，从机只能在串口，否则无法正常工作。
串口联网服务器卓岚串口服务器提供虚拟串口 ZLVirom 和 Socket 通信方式，支持跨 internet 和断网恢复。
包含有 RS232、RS485/422 的单口到 32 口串口服务器。
性能稳定、价格公道，是串口设备 联网的最佳选择。
串口转以太网核心模块卓岚的 ZLSN 模块是嵌入式设备联网的首选。
卓岚具有自主的 TCP/IP 协议栈技术，是国家 版权注册软件，且具有超过 8 年的嵌入式联网经验。
ZLSN 联网模块提供 TTL、RS232、 RS485/RS422 等多种接口。
具备 DDNS、DNS、DHCP、UDP 组播、9 位数据自适应、串口类 AT 命令、100 个同时的 TCP 连接、网页下载和卓岚 HTML 控件、ModbusTCP 支持等高级功能。
串口转以太网模块提供多种 RS232/RS485/RS422 串口转以太网模块，性能稳定可靠，使用便捷。
串口转 WIFI 模块提供 TTL 电平、RS232、RS485 串口转 WIFI 串口服务器，WIFI 可以为 AP 或者 Station 模式， 可以连接到无线路由器，也可以让 wifi 手机连接。
支持虚拟串口。
串口转 WIFI 模块支持 4 个继电器 DO 输出、4 个 DI 输入、2 个 AI 输入。
可支持 Modbus TCP 协议、Modbus RTU（RS485） 协议和网页控制 IO 方式。
工业级温度范围，9～24V 宽电压输入。
是进行远程设备控制、远程模拟量、 温度、数字量采集的理想选择。
Modbus 网关实现 RS232/RS485 串口的 Modbus RTU 协议转化为 Modbus TCP 协议，实现老的 RTU 设备和 新的 Modbus TCP 软件的对接。
网页下载模块可下载用户自定义的网页，通过卓岚 HTML 控件实现对设备的控制。
立即实现用一种嵌入式 的 Web 服务器来进行数据监控和采集。
串口服务器串口服务器能够使得您的串口设备立即联网。
串口转网口TCP/IP RS232转以太网串口服务器致力于油田生产在石油的开采、储运等生产过程中，动态监测是生产管理的重要工作内容，也是保证油田正常、安全、经济运行的重要手段，在西方发达国家自动化数据采集与控制（SCADA）已经成为生产的配套设施。
动态监测的主要内容包括泄漏监测、压力超高保护、温度异常、含水超标等。
油田被称为“没有围墙的工厂”，油井、集输站、联合站星罗棋布，偏远分散，而石油的整个生产流程又通过管道连接起来，成为一个压力系统，可谓牵一发而动全身，特别是泄漏事故时有发生，给油田造成巨大的经济损失和环境污染。
因此，实现油田生产系统的动态监测，对于及时发现泄漏等故障、优化生产运行参数、减少盗油犯罪案件的发生、提高油田的现代化管理水平等具有重要的意义。
一、油田数据采集系统的需求为实现油田生产的监控，生产调度中心需要实时得到各站的压力、温度、流量等数据，从而进行数据分析，得到生产能耗指标情况和生产运行状况，如对于长距离输油管道，就需要实时得到管道进出口的压力数据，由泄漏监测报警系统软件即可进行泄漏报警和泄漏点的定位。
简短地说，数据采集系统主要包括数据采集与通信两个方面的内容。
1. 串口仪表设备在数据采集系统中应用广泛在基于计算机的数据采集系统中，通过485总线方式连接计算机串口是相当流行的数据采集方式，串口输出的仪表设备得到了广泛的应用。
很多时候，自动化工程师会遇到PC机中的插槽数量超过了实际能够有的数量，使用串行接口来连接测量与自动化设备，摆脱了对计算机内部ISA或PCI 插槽的额外硬件要求。
RS-485总线是用一对简单的双绞线构成分布式系统，通过RS485-RS232转换即可连入计算机，实现多点、双向通信和数据采集，设备简单，价格低廉，它所具有的噪声抑制能力、数据传输速率、电缆长度及可靠性是其他标准无法比拟的。
正因为此，RS-485在工业数据采集与控制、仪器仪表、汽车电子、电信设备等领域得到广泛应用。
图解实战波士以太网/串口转换器通信以及用户常问的几个问题波仕电子版权所有2008在很多应用场合，如果想让设备连接到以太网中，就必须拥有一个以太网接口，普通的设备都含有RS-232（或RS-485/RS-422）串行接口，可以将串行接口连接到以太网中。
波仕以太网/串口转换器是实现通信主机的以太网与RS-232/RS-485/RS-422串口设备相互通讯的一种协议转换装置（TCP/IP协议-串行通信协议）。
波仕ETH232GL1提供一个光电隔离的RS232/RS485/RS422串口，一个10M以太网口等。
而ETH232L1是不带光电隔离的，使用完全一样。
以下仅以ETH232GL1为例来说明。
首先确信你的作为服务器的电脑的以太网口IP地址在192.168.0.1，只能够最后一位有不同，范围在0-256之间。
否则你就要么修改电脑的IP地址，要么修改所有波士以太网/串口转换器的IP地址。
图1硬件连接如图1，将ETH232GL1以太网/串口转换器接上电源（直流5V到36V均可，随产品配套有）。
电源插座旁边有一个小L E D（发光二极管），当ETH232GL1产品通电后LED会一直亮着。
将RJ-45座插入以太网交换机的RJ-45插头即可。
交叉线RJ-45电缆与直连线RJ-45电缆都可以，交换机都识别。
两个RS-232口之间是交叉线（2-3脚交叉）。
硬件连接就是这么简单。
由于波士以太网/串口转换器出厂时都将IP地址设置为192.168.0.7，所以先不能够直接将两个ETH232GL1同时接到HUB上。
先取下其中一个ETH232GL1以太网/串口转换器。
运行波士产品光盘上的CRConfigv30.exe。
按“搜寻”，出现了波士以太网/串口转换器，如图2。
修改“本地IP地址”，比如192.168.0.9，以免与另外一个波士以太网/串口转换器IP地址冲突。
（如图3）图2图3将2个波士以太网/串口转换器都插上，再运行CRConfig.exe。
RS232转以太网RS232转以太网是一款嵌入式以太网串口数据转换设备, 内部集成了TCP/IP协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 产品体积小巧，功耗低，搭载ARM处理器，速度快，响应迅速，稳定性高。
串口服务器用来将TCP网络数据包或UDP数据包与RS232或RS485接口数据实现透明传输，集成10/100M 自适应以太网接口, 串口通信最高波特率高达230.4Kbps, 具有TCP Server, TCP Client, UDP以及UDP server工作模式, 通过软件轻松配置，通过网口进行设置。
电气参数工作电压：5V工作电流：最大200mA工作温度：-25~75 °C保存温度：-40~85 °C保存湿度：5% ~ 95% RH功能特点100M高速网卡，10/100M 自适应以太网接口;支持AUTO MDI/MDIX，可使用交叉网线或平行网线连接;RS232波特率从300到256000可设置工作方式可选择TCP Server, TCP Client, UDP工作模式, UDP Server模式;支持虚拟串口工作模式可以跨越网关，跨越交换机，路由器可工作于局域网，也可以工作于互联网(外网)工作端口，目标 IP 地址和端口均可轻松设定;网络断开后自动断开连接，保证整个网络可靠的建立TCP 连接; 灵活的串口数据分帧设置，满足用户各种分包需求;传输距离：RS232 － 15米，RS485 － 1000米，网线200米(通过交换机后联入互联网，无距离限制)32 位 ARM CPU;LAN 以太网: 10/100Mbps; 保护:内建2KV 电磁隔离; RS232串口×1: TXD 、RXD 、GND;串口速率: 波特率: 从300到256kbps 可设置，理论最高可达3Mbps; 网络协议: ETHERNET 、ARP 、IP 、UDP 、TCP 、ICMP; 工具软件: 模块配置软件、TCP/UDP 测试工具、串口调试软件; 配置方式:网络，免费提供配套软件. 电源: 5V机械参数: 模块尺寸(L×W×H): 90×50×18(mm) 含端子和插针 工作温度: 工业级: -25~75°C. 保存环境: -40~85°C, 5~95%RH.RS232接口：RS232采用9针 母口(孔)，只有三根线有定义，其余为空，具体说明如下。

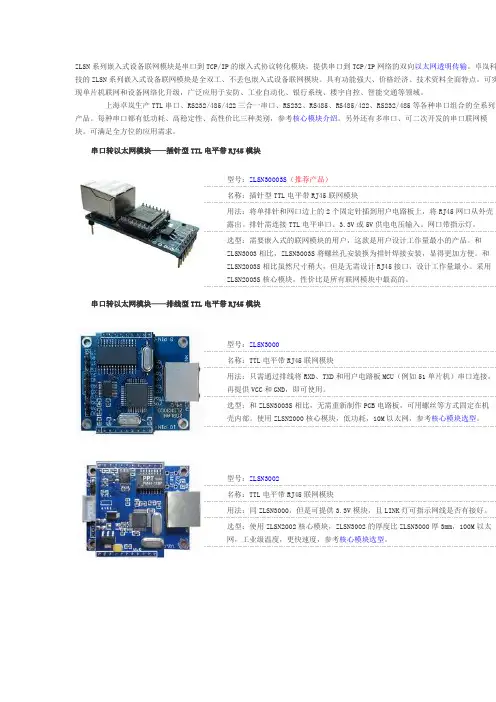

ZLSN 系列嵌入式设备联网模块是串口到 TCP/IP 的嵌入式协议转化模块，提供串口到 TCP/IP 网络的双向以太网透明传输。
卓岚科 现单片机联网和设备网络化升级，广泛应用于安防、工业自动化、银行系统、楼宇自控、智能交通等领域。
技的 ZLSN 系列嵌入式设备联网模块是全双工、不丢包嵌入式设备联网模块。
具有功能强大、价格经济、技术资料全面特点。
可实上海卓岚生产 TTL 串口、RS232/485/422 三合一串口、RS232、RS485、RS485/422、RS232/485 等各种串口组合的全系列产 满足全方位的应用需求。
串口转以太网模块——插针型 TTL 电平带 RJ45 模块品。
每种串口都有低功耗、高稳定性、高性价比三种类别，参考核心模块介绍。
另外还有多串口、可二次开发的串口联网模块。
可型号：ZLSN30003S（推荐产品） 名称：插针型 TTL 电平带 RJ45 联网模块 用法：将单排针和网口边上的 2 个固定针插到用户电路板上，将 RJ45 网口从外壳 露出。
排针需连接 TTL 电平串口、3.3V 或 5V 供电电压输入。
网口带指示灯。
选型：需要嵌入式的联网模块的用户，这款是用户设计工作量最小的产品。
和 ZLSN3003 相比，ZLSN3003S 将螺丝孔安装换为排针焊接安装，显得更加方便。
和 ZLSN2003S 相比虽然尺寸稍大，但是无需设计 RJ45 接口，设计工作量最小。
采用 ZLSN2003S 核心模块，性价比是所有联网模块中最高的。
串口转以太网模块——排线型 TTL 电平带 RJ45 模块型号：ZLSN3000 名称：TTL 电平带 RJ45 联网模块 用法：只需通过排线将 RXD、TXD 和用户电路板 MCU（例如 51 单片机）串口连接， 再提供 VCC 和 GND，即可使用。
选型：和 ZLSN3003S 相比，无需重新制作 PCB 电路板，可用螺丝等方式固定在机壳 内部。
实达串口/以太网转换器RE-100使用说明实达电脑设备有限公司目录：实达串口/以太网转换器使用说明第一章概述.................................................................................................................a). 产品特点b). 主要用途及适用范围：c).相关参数:第二章 RE-100C（Pos版）/RE-100D(行业版)使用说明...............................................1．功能和性能：2．安装与使用：3．软件说明：第三章 RE-100E(终端版)使用说明...................................................................................1 功能和性能：2 结构特征与工作原理3 技术特性4 安装、调整（或调试）5．使用、操作6．RE-100E(终端版)故障分析与排除第四章注意事项…………………………………………………………………………第一章概述本文档针对实达外置式以太网转换器STAR RE-100C（Pos版）、STAR RE-100D（行业版）和STAR RE-100E(终端版)进行说明。
a）产品特点：STAR RE-100C(Pos版)为串口转以太网的转换器，采用串口方式取电。
其特点是：提供一个DB9-M的RS232接口，和一个RJ-45的插座，实现串口/以太网之间的协议转换。
STAR RE-100D(行业版)的软件功能与STAR RE-100C(Pos版)软件功能是相同的，只是电源取电方式有区别，RE-100D（行业版）采用的是外接电源取电，可适用于和RE-100D （行业版）相连的串口设备无法通过串口提供电源的应用环境。
STAR RE-100E(终端版)的软件是专门针对将普通串口终端改造成以太网终端的需求而开发的。
串口以太网转换器的关键技术
1.概述
串口转以太网目前可以采用串口转以太网模块来实现，变得非常简单易用，但是在该技术中出现的一些新问题、使用误区需要引起注意。
串口转以太网转换器并不是简单传输媒介的变化，而是串口到TCP/IP的协议转化。
其中关系到的关键技术包括：TCP/IP 的工作模式问题、串口分帧技术、9位技术。
这里详细分析这些串口转网口的技术。
2.澄清一个概念：到底是串口以太网转换器还是串口转TCP/IP？
串口一般来说就是UART，它实际只定义了数据链路层的规范，也就是起始位、数据位、停止位。
但是在不同的物理层又分为：TTL串口、RS232串口、RS485串口等。
∙TTL串口：它是MCU芯片之间进行数据通信的串口，它以+5V（或者+3.3V）表示1，以GND表示0。
∙RS232串口：它是实现设备之间通信的串口，其主要将信号电压从0～5V的电压变为±15V（实际一般为±12V）。
电压的增加，增大了数据传输的距离和可靠性。
∙RS485串口：它是实现远距离通信的串口，可以实现上千米的数据传输。
其主要特征是用差模信号（A、B两根线之间的电压）代替了RS232共模信号（信号线和GND之间的电压），从而能够抵抗共模干扰，实现更远距离的传。
如果按照ISO的7层模型（物理层、数据链路层、网络层、传输层、会话层、表示层、应用层）来分的话，串口实际上只包含了物理层、数据链路层。
而TCP/IP协议应该属于网络层和传输层。
所以串口转TCP/IP并不准确。
以太网属于物理层和数据链路层，所以串口转以太网更加准确。
由于目前在以太网之上运行的协议多半是TCP IP协议，所以串口转以太网也可以说成是串口转TCP IP。
3.串口转网口关键技术一：TCP/IP的工作模式问题
串口转以太网，并不是简单物理层和数据链路层的转化。
由于串口协议本身不具有网络层和传输层，串口转以太网，实际是将串口的数据作为TCP/IP的应用层数据，用TCP/IP封装传输的方式。
TCP/IP的应用层数据是TCP/IP所要传送的真正有效的数据。
例如用户通过socket的recv()和send()函数接收和发送的实际是应用层数据。
这样通过串口转TCP IP用户就可以用recv()和send()函数收发串口数据了。
但是TCP/IP并不只是recv()和send()这么简单，根据工作模式的不同，它关系到连接、关闭、监听等，这是串口转网口后需要增加处理的部分。
TCP IP的工作模式可以分为：TCP服务端模式（TCP Server）、TCP客户端模式（TCP Client）、UDP模式。
UDP模式：UDP模式是基于非连接的模式，只要有数据发送即可发送，不需要事先连接。
所以这种模式更加地接近于串口的通
信方式。
但是UDP协议无法保证数据不丢失，容易产生误码。
TCP模式：TCP模式采用数据可靠传输机制，所以可以保证数据基本不误码、不丢失。
在TCP通信中，必然是由通信的两端构成，其中一方是TCP客户端，一方是TCP服务端。
TCP客户端和TCP服务端的概念可以用电话来类比。
TCP客户端是打电话的人，而TCP服务端是接电话的人。
如何选择TCP/IP的工作模式？
1.TCP与UDP的选择：尽量选择TCP模式，特别是经过internet的大数据量传输，udp容易误码和丢失。
2.选择TCP客户端还是TCP服务器端：请遵循以下原则：
3.原则一：发起数据发送的一方应该选择为客户端。
例如一个数据采集系统，采集终端应该为客户端。
这是因为当TCP连
接断开的情况下，客户端能够在需要发送数据的时候主动建立连接。
而TCP服务端，只能够被动地接受连接，使得数据无法发送出去。
4.原则二：IP或者域名固定的一方为服务器端。
例如在有多个数据采集终端，而只有一个中心服务器的情况下，中心服务
器应该为服务端。
这是因为，中心服务器的IP或域名一般是固定的，而采集终端的IP是不断增加和变化的。
中心服务器难以记住所有的采集终端的IP，所以也难以发起连接；而采集终端寻找中央服务器就比较容易。
4.串口转网口关键技术二：串口分帧技术
串口数据是可以连续不断发送的，而以太网数据则是以数据包为单位发送的。
这样就关系到将多长的串口数据打包后作为一个以太网数据包发送的问题。
数据包长度：以太网数据包最长1500多字节，所以在串口转网口转发器收到1500字节后必须将其打包发送。
用户可以设定这个数据包长度上限。
数据包间隔：除了数据包长度作为串口分帧的规则外，一个更为符合逻辑的方法是通过数据包间隔。
当串口转TCP IP转发器发现的串口数据流中出现了T毫秒的空闲时间时，则认为之前收到的串口数据可以作为一个以太网数据包发送了。
这里的T就是用户设定的数据包间隔。
5.串口转网口关键技术三：9位技术
以太网数据是以字节Byte计算的每个字节都是8位，但是串口数据则有可能出现9位，第9位常常用于区分是地址帧还是数据帧，1表示地址帧0表示数据帧。
那么在当串口转化为以太网之后，如何将第9位也传送出去就成了一个关键技术。
在众多的串口转网口方案中都是将第9位直接舍弃的，目前据了解卓岚的方案具有快速地适应9位的功能，其实现方法中采用了称之为RealCom的协议。
由于增加了第9位，所以串口数据不能够直接透明地转化为TCP IP应用层数据，realcom 协议将串口数据打包之后整个作为TCP IP的应用数据传输。
这样可以在realcom协议的协议头部加入该数据包的9位是1还是0的信息，从而实现了9位传输技术。
详细信息
可将 RS-422/485 串口设备连接至以太网
业界首款全双工、不间断、低成本服务器
支持TCP服务器、TCP客户端、UDP模式
支持虚拟串口、Web登录或使用VirCom进行配置
ZLAN3110
概述
ZLAN3110串口服务器是卓岚开发的一款工业级RS422/485和TCP/IP之间协议转化器。
该串口服务器可以方便地使得串口设备连接到以太网和Internet，实现串口设备的网络化管理。
和同类产品相比，其显著特点是稳定性（可以全双工、不间断发送大批量数据而不丢失一字节）和适中的价格。
特点
通过内嵌Web服务器可配置其网络参数、串口参数、登录口令等。
Web服务器支持密码登录，以防止随意修改。
支持跨网关：能够将串口服务器和任何Internet上有公网IP的主机连接。
支持1200～115200波特率。
支持9位数据发送功能：第9位可以为无、奇校验、偶校验、1、0，五种方式方便在485通信中区分数据帧和地址帧。
ZLVirCom配置工具可在网络上自动寻找设备联网服务器。
支持虚拟串口。
支持数据写保护，防止随意篡改。
支持默认配置启动。
LINK灯连接指示。
硬件流控CTS/RTS。
1KV网络浪涌保护。
外壳采用抗辐射的SECC板，保证在高电磁辐射区也能够正常工作。
规格
网络界面
串口界面
软件特性
电器特性
机械特性
工作环境
订购信息。
