钢结构预应力拉索安装张拉施工设计方案

预应力拉索专项施工方案施工安全专项方案交底记录及索专业施工单位。

节点设计一览表序号构件名称构件尺寸材质截面形式1 撑杆上部节点根据三维实体放样确定按图纸要求2 索夹根据三维实体放样确定根据节点有限元分析情况确定预应力钢索装配图4.1.2 45米跨重点分析45m跨的张弦梁（编号为ZXL45-1和ZXL45-8），其张拉端和固定端没有在钢柱，而是直接连接在横向的鱼腹桁架上，故张拉过程中可能会导致鱼腹桁架的平面外变形。

如下图所示：图4.5 45米跨度张弦梁三维图处理方式：为防止ZXL-1和ZXL-8张拉过程中固定端处的鱼腹桁架出现平面外变形，我司拟定采用在张弦梁的两端各布置一个临时支撑，一端固定一端可滑动铰支座。

4.1.3 张弦梁支座处处理本工程为张弦梁施工，为避免拉索在张拉施工过程中对两端的钢柱产生不利的影响，故需要采取处理措施，即张弦梁一端采用铰接，另一端采用滑动摩擦铰支座（在沿张弦梁方向有一个可滑移装置），具体做法详见钢结构施工方案。

图4.7 张弦梁处理做法图4.1.4 施工过程仿真施工过程仿真时索结构施工技术准工作的重要内容之一，本工程的仿真意义尤为重要，通过施工仿真可以找出最佳的施工路线，是施工方案制定的基础，另外为其他技术工作，如施工工器具设计、设备配备的设计提供基础数据，是以上工作的直接依据，本方案在后面章节详细论述，本处不再赘述。

4.2施工准备4.2.1 勘查现场勘查现场施工进场的前期准备工作之一，本工程现场勘查工作的主要内容如下：1）索材的加工情况；2）钢结构施工进度以及出现的各种问题；3）场地使用情况和场地准备，制定各类设备、机具进场路线和实施规划；4）现场施工用水、用电情况；5）工人住宿和施工临时用房。

4.2.2 施工工器具设计与制作本工程施工工器具的设计与制作内容如下：1）拉索提升就位节点支架设计与制作；2）拉索张拉着力架和反力架：3）展索盘的设计与制作；4）各类索夹具等。

表4.3 各种工装设计一览表序号构件名称节点形式备注1 拉索提升就位节点拉索提升就位装置2 拉索张拉节点叉耳索具张拉装置3 钢拉杆张拉节点钢拉杆张拉装置4 吊装护索装置索吊装过程装置4.3现场钢构件偏差和耳板孔位尺寸复核4.3.1 钢构件安装偏差分析的必要性前面相关章节的综述可知，索结构对钢构件的安装精度非常之高，在施工之前必须对钢结构施工的情况进行全面的分析和了解，否则最严重时将导致索结构施工的失败，主要原因如下：1）索构件均是在工厂加工的成品，构件规格、型号的基本尺寸在现场无法改变；2）索构件的加工周期长，一般高钒索索材的加工周期在45天~60天；3）钢结构出现较大偏差，若索下料长度相较实际尺寸短，则可能导致索无法就位，安装失败；反之，因索“过长”，张拉端调节量不能满足索张主要求，则无法得到之前设置的张拉值，导致张拉失败；以上三个方面的原因要求索结构在施工前必须对拉体构件的安装偏差进行全面的分析和了解，以便提前做好应对之策，确保施工的顺利进行，安装偏差分析指导索结构施工流程。

体育场罩棚钢结构预应力拉索施工工法首先，体育场罩棚的钢结构设计需要满足一定的跨度要求。

一般情况下，跨度较大的体育场罩棚采用空间钢结构，其结构由钢柱、钢梁和钢索组成。

其中，钢索是通过预应力方法施加在结构上的拉力元件，起到增加结构的稳定性和承载能力的作用。

施工工法的步骤如下：1.钢结构的制作：首先需要对体育场罩棚的钢结构进行制作。

经过设计计算后，制作厂家将按照设计图纸对各个构件进行制作加工。

2.基础施工：在现场进行基础的施工。

根据设计要求，进行地基处理，然后浇筑混凝土基础，为钢结构的安装提供支撑。

3.钢结构的安装：在基础完成后，将钢结构的各个构件进行吊装。

使用吊车和起重设备将钢柱、钢梁等构件进行安装，并根据设计要求进行连接。

4.预应力拉索的施工：在钢结构安装完成后，开始进行预应力拉索的施工。

首先，钢索需要经过专业的预应力设备进行拉伸。

然后，将拉好的钢索通过固定件连接到钢结构上。

5.预应力拉索的张拉：经过施工人员调整，开始进行钢索的张拉工作。

通过拉伸设备对钢索进行张拉，形成预应力状态。

在张拉过程中，需要进行力值监测，确保达到设计要求。

6.钢结构的检验：完成建设后，对预应力拉索施工进行检验。

检查拉索的张拉力值是否符合设计要求，同时对整个体育场罩棚的结构进行静载试验，确保其承载能力和稳定性。

1.节约材料：预应力拉索可以通过对材料进行预应力拉伸，减少材料的使用量，提高结构的承载能力。

2.快速施工：预应力拉索施工相对简单快捷，可以缩短施工周期，提高工程效率。

3.结构稳定性好：预应力拉索可以增加结构的稳定性，增强抗震和抗风能力，有效提高体育场罩棚的安全性。

4.弹性可调性：预应力拉索的张拉力可以通过调整设备进行调整，根据需要进行弹性调节，增加了结构的可靠性和灵活性。

综上所述，体育场罩棚钢结构预应力拉索施工工法是一种高效、节约的施工方式，可以提高体育场罩棚的稳定性和安全性，同时缩短施工周期，更好地满足大跨度、大空间结构的建设需求。

预应力钢束张拉施工方案1. 引言本文档旨在详细描述预应力钢束张拉施工方案，以确保施工过程的顺利进行和施工质量的达到要求。

2. 施工准备在进行预应力钢束张拉前，需要进行以下施工准备工作：- 确认设计图纸和相关规范要求；- 按照设计要求进行钢束的长度和数量计算；- 准备好需要使用的钢束、预应力锚具和张拉设备，并进行检查和试验；- 安装张拉设备并进行调试，确保其正常运行。

3. 钢束张拉施工步骤3.1 布置钢束- 根据设计要求，在构件中预留出适当的孔洞，并清理孔洞内的杂物和灰尘；- 使用专用的导向套管将钢束引入孔洞中，并保持其位置稳定，确保钢束不会与孔壁直接接触。

3.2 安装锚具- 在预留好的孔洞内，安装预应力锚具，并进行调整和固定，确保其位置准确且稳定。

3.3 调整钢束张拉长度- 使用张拉设备对钢束进行张拉，根据设计要求调整钢束的长度；- 根据张拉设备的指示，在钢束上施加适当的张拉力，并使其保持稳定。

3.4 固定锚具和钢束- 在钢束张拉到设计要求长度后，进行锚固；- 采用适当的锚固方式，如注浆锚固，将钢束的一端固定在锚具上，确保其牢固可靠。

4. 施工质量控制在预应力钢束张拉施工过程中，需要进行严格的质量控制，以确保施工质量的达标。

- 根据规范要求，进行张拉力和张拉长度的监测和记录；- 钢束张拉过程中，随时检查预应力锚具的固定情况，确保其稳定可靠；- 钢束张拉完成后，进行钢束的植筋保护，防止锈蚀和外界环境的影响。

5. 安全注意事项预应力钢束张拉施工过程中，必须严格遵守相关的安全操作规程和注意事项。

- 操作人员必须经过培训并具备相应的技能；- 在钢束张拉过程中，严禁站在钢束正下方或近距离站立；- 所有张拉设备必须经过定期的检查和维护，确保其安全可靠。

6. 总结本文档详细描述了预应力钢束张拉施工方案，从施工准备到具体施工步骤，再到质量控制和安全注意事项等方面进行了介绍。

在实际施工中，必须按照本方案和相应规范要求进行操作，以确保施工质量和施工安全。

预应力钢丝绳张拉施工方案1. 引言预应力钢丝绳是一种在施工现场对混凝土结构进行应力预设的材料。

本文档旨在描述预应力钢丝绳张拉施工方案，确保施工过程顺利进行，并保证施工安全。

2. 施工准备在开始施工前，需要进行以下准备工作：- 检查施工现场的安全性，确保无障碍物、无凹凸不平的地面和良好的通风条件。

- 移除施工区域内可能影响施工的杂物和妨碍设备运输的障碍物。

- 检查预应力钢丝绳的质量和数量，确保其符合相关标准和规范。

3. 预应力钢丝绳张拉施工步骤3.1 钢丝绳布设- 根据设计要求，在混凝土结构内精确布设预应力钢丝绳的位置和数量。

- 采用专用工具将预应力钢丝绳固定在混凝土结构的两侧。

3.2 张拉钢丝绳- 使用张拉设备连接预应力钢丝绳。

- 根据设计要求，逐渐施加张拉力，直至达到预设的预应力。

- 对每根钢丝绳进行张拉力的监控和校准，确保它们的预应力水平符合设计要求。

3.3 锚固预应力钢丝绳- 在达到预设的预应力后，使用专用工具将预应力钢丝绳固定在混凝土结构中的锚具上。

- 锚固必须牢固可靠，以确保预应力钢丝绳在长期使用过程中不会出现松动或脱落的情况。

4. 停工与安全措施- 在施工过程中遵循相关的安全规范和施工操作规程。

- 工人必须戴上合适的个人防护设备，如手套、安全帽和防护面具。

- 在施工现场设置明显的安全警示标志，并限制无关人员的进入。

- 在施工完成后，及时清理施工现场，确保没有危险物品或可能引发事故的杂物。

5. 结论本文档描述了预应力钢丝绳张拉施工方案的主要步骤，包括钢丝绳布设、钢丝绳张拉和锚固等。

在进行钢丝绳张拉施工时，务必遵循安全规范并采取适当的安全措施，以确保施工过程的顺利进行。

同时，对施工现场进行合理的管理和清理，以减少安全隐患的发生。

预应力张拉施工方案预应力张拉施工方案一工程概况本工程为预制梁工程,主桥主要采用多箱单独预制，简支梁体系，桥面连续。

本工程预制梁类型有箱梁。

箱梁跨径为30m。

预应力钢束采用φ15.24钢绞线，张拉控制应力为1395Mpa，每根钢绞线的张拉力为195.3KN，两端对称同时张拉，预制梁正弯距钢束采用M15-4、M15-5圆形锚具及其配套的配件，预应力管道采用圆形金属波纹管。

箱梁墩顶连续段处负弯距钢束采用BM15-4、BM15-5扁形锚具及其配套的配件，预应力管道采用扁形金属波纹管。

二、预应力张拉1、预应力张拉设备本工程预制箱梁采用VLM锚具，配置与之配套的张拉机具12套，千斤顶采用YCW-250型，油压泵采用ZB2×2-500型电动高压油泵。

2、张拉前期准备（1）、预应力张拉之前对张拉设备必须进行配套检验标定，合格后才能使用。

所有压力表的精度，不宜低于 1.5级，校验千斤顶的试验机或测力机的精度不得低于±2%。

（2）、锚具、夹片、钢绞线、波纹管按规定进行送检，经检验合格后才能投入使用。

（3）、张拉前对预制梁进行检查，外观和尺寸应符合质量标准要求，安装张拉设备时，应使张拉力作用线与孔道中心线末端的切线重合。

（4）、为确保张拉质量，张拉前必须组建专业张拉班组，并对操作人员进行详细的技术交底。

3、张拉控制张拉前对梁体砼试件进行试压，当砼的实际强度达到设计强度的90%且养护时间不小于4天时，才能进行张拉。

钢绞线的张拉控制应力均为1395Mpa 。

张拉采用穿心式千斤顶。

张拉前先做好千斤顶和压力表的校验与张拉吨位相应的油压表读数和钢丝伸长量的计算，尤其对千斤顶和油泵进行仔细的检查，保证各部分不漏油并能正常工作。

张拉采用油表读数与伸长量双控制的方法，先将预应力钢绞线拉到初始控制应力0.10бk ，测量油缸伸长量，接着开动油泵，张拉应力为0.2бk 进行张拉,同时记录伸长量与理论伸长量比较，无问题后, 张拉到бk 的100％时，测量伸长量，看是否与计算相符，如在规定范围内，则进行锚固。

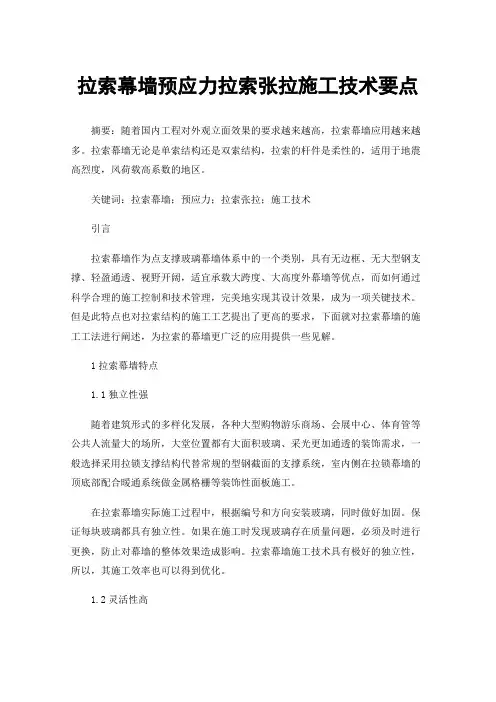

拉索幕墙预应力拉索张拉施工技术要点摘要：随着国内工程对外观立面效果的要求越来越高，拉索幕墙应用越来越多。

拉索幕墙无论是单索结构还是双索结构，拉索的杆件是柔性的，适用于地震高烈度，风荷载高系数的地区。

关键词：拉索幕墙；预应力；拉索张拉；施工技术引言拉索幕墙作为点支撑玻璃幕墙体系中的一个类别，具有无边框、无大型钢支撑、轻盈通透、视野开阔，适宜承载大跨度、大高度外幕墙等优点，而如何通过科学合理的施工控制和技术管理，完美地实现其设计效果，成为一项关键技术。

但是此特点也对拉索结构的施工工艺提出了更高的要求，下面就对拉索幕墙的施工工法进行阐述，为拉索的幕墙更广泛的应用提供一些见解。

1拉索幕墙特点1.1独立性强随着建筑形式的多样化发展，各种大型购物游乐商场、会展中心、体育管等公共人流量大的场所，大堂位置都有大面积玻璃、采光更加通透的装饰需求，一般选择采用拉锁支撑结构代替常规的型钢截面的支撑系统，室内侧在拉锁幕墙的顶底部配合暖通系统做金属格栅等装饰性面板施工。

在拉索幕墙实际施工过程中，根据编号和方向安装玻璃，同时做好加固。

保证每块玻璃都具有独立性。

如果在施工时发现玻璃存在质量问题，必须及时进行更换，防止对幕墙的整体效果造成影响。

拉索幕墙施工技术具有极好的独立性，所以，其施工效率也可以得到优化。

1.2灵活性高幕墙在安装时需要使用安装结构将支撑柱与精致钢立柱连接在一起，现有技术中对转角处横向锁进行固定时主要通过在转角处设置一根钢柱，将横向锁固定在钢柱上，实现在转角处横向锁的固定，但采用此种固定方式在横向锁固定时必须设置一根钢柱、整体看来即不美观而且通透性较差、安装结构复杂，成本高的问题；因此，针对上述问题提出一种拉锁幕墙横向锁安装结构。

在传统的幕墙施工中，只能在工厂中完成对幕墙材料的加工，施工现场无法对其进行调整。

如果在施工现场出现材料问题，只有将其送回工厂才能完成处理。

这种情况不仅增加了施工成本，更阻碍了施工进度。

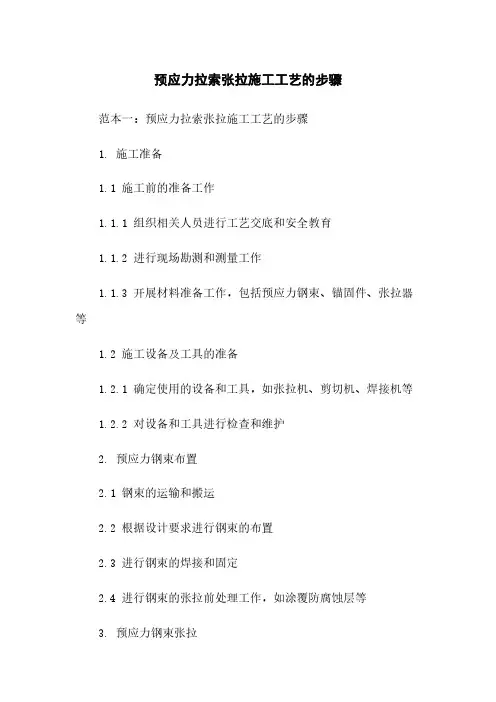

预应力拉索张拉施工工艺的步骤范本一：预应力拉索张拉施工工艺的步骤1. 施工准备1.1 施工前的准备工作1.1.1 组织相关人员进行工艺交底和安全教育1.1.2 进行现场勘测和测量工作1.1.3 开展材料准备工作，包括预应力钢束、锚固件、张拉器等1.2 施工设备及工具的准备1.2.1 确定使用的设备和工具，如张拉机、剪切机、焊接机等1.2.2 对设备和工具进行检查和维护2. 预应力钢束布置2.1 钢束的运输和搬运2.2 根据设计要求进行钢束的布置2.3 进行钢束的焊接和固定2.4 进行钢束的张拉前处理工作，如涂覆防腐蚀层等3. 预应力钢束张拉3.1 张拉设备的安装和调试3.2 进行钢束的张拉3.3 控制张拉力和长度3.4 进行张拉锚固和压浆3.5 钢束的保护工作4. 张拉施工的质量控制4.1 进行张拉力和长度的监测和记录4.2 进行张拉设备和工具的检查和校验4.3 进行张拉过程的试验和检测5. 施工的安全措施5.1 设立施工安全区域，并进行标识5.2 使用个人防护装备，如安全帽、安全鞋等5.3 加强施工现场的监控和管理5.4 定期进行安全检查和培训6. 施工的验收和总结6.1 进行工艺验收和质量检查6.2 进行工艺总结和经验教训的总结6.3 准备施工记录和资料归档本文档涉及附件：施工图纸、工艺交底记录、质量检查记录、工艺总结报告等。

法律名词及注释：1. 施工准备：根据相关法律法规和标准，合理组织和安排施工工作的前期准备工作。

2. 预应力钢束：用于进行预应力张拉的钢制材料，可用于增强结构的承载能力。

3. 张拉设备：用于对预应力钢束进行张拉的专用设备，包括张拉机、剪切机等。

4. 张拉力：预应力钢束在张拉过程中的受力大小。

5. 保护工作：对预应力钢束进行防腐蚀、防护的工作。

范本二：预应力拉索张拉施工工艺的步骤1. 施工准备1.1 管理与组织准备1.1.1 编制施工方案和施工组织设计1.1.2 确定施工人员和相关工作分配1.1.3 开展安全教育和技术交底1.2 施工设备准备1.2.1 确定使用的设备和工具，如张拉机、剪切机等1.2.2 进行设备检查和维护1.2.3 准备所需的辅助设备和工具，如压浆车、施工架等2. 预应力钢束布置2.1 钢束的分段、缆管和销钉施工2.2 安装、固定和预应力钢束布置调整2.3 进行预应力钢束的防腐蚀处理2.4 预应力钢束成盘和锚固装置安装3. 预应力钢束张拉3.1 张拉设备的安装和调试3.2 进行钢束的张拉3.2.1 先张拉，后压拢工艺3.2.2 控制张拉力和长度3.3 进行张拉锚固和压浆3.4 进行张拉后的保护工作4. 张拉施工的质量控制4.1 进行对张拉设备和工具的检查和校验4.2 进行对预应力钢束张拉力和长度的监测和记录4.3 进行对张拉工艺的试验和检测5. 施工的安全措施5.1 设立施工安全区域，并进行标识和警示5.2 使用个人防护装备，如安全帽、安全鞋等5.3 进行施工现场的安全巡检和安全培训5.4 加强对环境、材料和设备的管理和保护6. 施工的验收和总结6.1 进行工艺验收和质量检查6.2 进行施工工艺的总结和经验教训的总结6.3 准备施工记录和工程交接资料的归档本文档涉及附件：施工方案、施工图纸、工程记录、质量检验报告等。

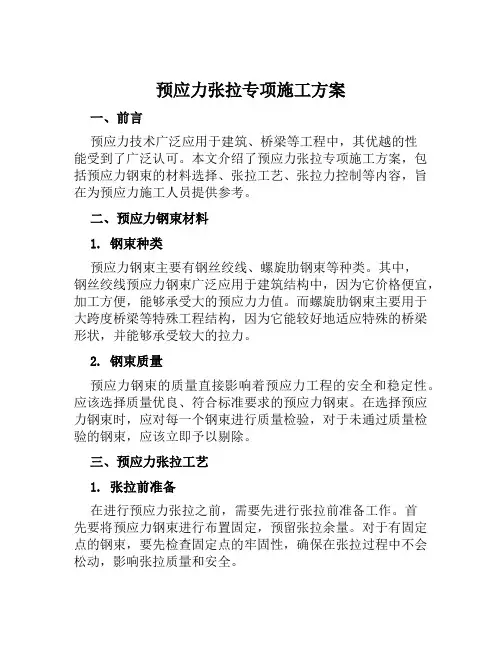

预应力张拉专项施工方案一、前言预应力技术广泛应用于建筑、桥梁等工程中，其优越的性能受到了广泛认可。

本文介绍了预应力张拉专项施工方案，包括预应力钢束的材料选择、张拉工艺、张拉力控制等内容，旨在为预应力施工人员提供参考。

二、预应力钢束材料1. 钢束种类预应力钢束主要有钢丝绞线、螺旋肋钢束等种类。

其中，钢丝绞线预应力钢束广泛应用于建筑结构中，因为它价格便宜，加工方便，能够承受大的预应力力值。

而螺旋肋钢束主要用于大跨度桥梁等特殊工程结构，因为它能较好地适应特殊的桥梁形状，并能够承受较大的拉力。

2. 钢束质量预应力钢束的质量直接影响着预应力工程的安全和稳定性。

应该选择质量优良、符合标准要求的预应力钢束。

在选择预应力钢束时，应对每一个钢束进行质量检验，对于未通过质量检验的钢束，应该立即予以剔除。

三、预应力张拉工艺1. 张拉前准备在进行预应力张拉之前，需要先进行张拉前准备工作。

首先要将预应力钢束进行布置固定，预留张拉余量。

对于有固定点的钢束，要先检查固定点的牢固性，确保在张拉过程中不会松动，影响张拉质量和安全。

2. 张拉过程张拉过程中，需要注意以下几个方面：1.张拉过程中，应缓慢稳定地施加压力，确保预应力钢束不会发生过度拉伸变形，避免引起安全事故。

2.当预设的张拉力达到时，应立即停止加压并保持该张拉力，等待一段时间后，逐步松开固定螺帽，释放预应力钢束的张拉余量。

3.在预应力张拉过程中，必须严格控制预应力钢束的张拉力，避免因力值过大或过小而出现安全事故或施工质量问题。

3. 张拉完成后的工作在张拉完成之后，应该对张拉过程中产生的张拉损失进行补偿，使预应力钢束的张拉力保持在预设值范围内。

同时，还需要完成预应力钢束的固定和美观处理。

四、安全注意事项在进行预应力张拉施工过程中，需要注意以下几个方面：1.开始进行预应力张拉之前，应仔细检查预应力钢束的质量和固定情况，确保钢束不会出现任何安全隐患。

2.在预应力张拉过程中，必须严格控制张拉力，避免发生过度或不足的情况，以免引起安全事故。

预应力张拉专项施工方案一、工程概述本工程为_____，位于_____，建筑面积为_____平方米。

其中，预应力结构部分主要包括_____等。

为确保预应力张拉施工的质量和安全，特制定本专项施工方案。

二、编制依据1、本工程的设计图纸及相关技术文件。

2、《预应力混凝土用钢绞线》（GB/T 5224-2014）3、《预应力筋用锚具、夹具和连接器》（GB/T 14370-2015）4、《混凝土结构工程施工质量验收规范》（GB 50204-2015）5、相关的施工及验收规范、规程和标准。

三、施工准备1、技术准备（1）熟悉施工图纸，明确预应力筋的布置、张拉顺序和控制应力等技术要求。

（2）编制施工技术交底，向施工人员进行技术交底。

2、材料准备（1）预应力钢绞线：根据设计要求选用合适规格和强度的钢绞线，其质量应符合国家标准。

（2）锚具和夹具：选用与钢绞线配套的锚具和夹具，其性能应符合相关标准。

（3）波纹管：根据预应力筋的布置选用合适规格的波纹管。

3、设备准备（1）千斤顶：根据预应力筋的张拉力选择合适吨位的千斤顶，并进行标定。

（2）油泵：与千斤顶配套使用的油泵，性能应稳定可靠。

（3）压力表：精度不低于 15 级的压力表。

4、人员准备（1）成立预应力施工专业队伍，施工人员应经过培训并持证上岗。

（2）明确各施工人员的职责和分工。

四、预应力筋的制作与安装1、预应力筋的下料根据设计要求和施工实际情况，计算预应力筋的下料长度，并采用砂轮切割机进行下料，严禁采用电弧切割。

2、波纹管的安装按照设计图纸的要求，安装波纹管。

波纹管的接头应采用大一号的波纹管套接，套接长度不小于 200mm，并采用密封胶带封口。

3、预应力筋的穿束将下好料的预应力筋逐根穿入波纹管内，穿束过程中应避免预应力筋的损伤和缠绕。

五、预应力张拉1、张拉前的准备工作（1）检查混凝土强度，当混凝土强度达到设计强度的_____%时，方可进行张拉。

（2）清理锚垫板上的杂物，安装锚具和千斤顶。

预应力张拉施工方案预应力张拉施工方案预应力张拉是一种常见的预应力混凝土结构施工方法，通过施加预应力张拉力，利用钢筋的弹性回缩和混凝土的抗压性能来提高结构的承载能力和抗拉能力。

下面是一份预应力张拉施工方案，以便更好地理解和实施该工艺。

一、施工前准备1. 现场布置：确定预应力张拉设备布置，搭建必要的张拉框架和支架。

2. 材料准备：准备预应力钢束、张拉锚具、张拉器等必要材料和设备。

二、张拉方案设计1. 根据工程设计要求和结构特点，确定预应力钢束的布置和张拉力值。

2. 根据张拉力值计算出张拉钢束的长度、预应力的大小和张拉锚具的位置。

三、张拉过程1. 钢束预制：根据设计要求，将预应力钢束进行预制并进行保护处理。

2. 钢束布置：按照方案要求，将钢束放置在预制好的槽中，确保钢束位置准确。

3. 固定锚具：根据设计要求和方案，将张拉锚具固定在预埋孔或混凝土中。

4. 进行张拉：使用张拉器对钢束进行张拉，达到设计要求的预应力张拉力值。

5. 锚固锚具：在达到预应力张拉力值后，使用锚固器将张拉锚具锚固住，保证钢束的稳定性。

6. 切割钢束：根据设计要求，使用切割机对冗余钢束进行切割处理。

四、施工注意事项1. 钢束布置要准确，保证钢束与槽沟之间的位置和间距符合设计要求。

2. 钢束固定要牢固，张拉力值要准确，避免钢束脱固或过张拉，影响结构的安全性和稳定性。

3. 钢束切割要遵循规范，确保切割面光洁平整，不得出现破损或变形等现象。

通过以上施工方案可以有效地进行预应力张拉施工，提高混凝土结构的承载能力和抗拉能力，确保结构的安全与稳定。

但在施工过程中还需要注意现场安全，严格遵守施工规范和操作要求，确保施工质量，并定期对结构进行检测和维护，以保障工程的长期使用性能。
