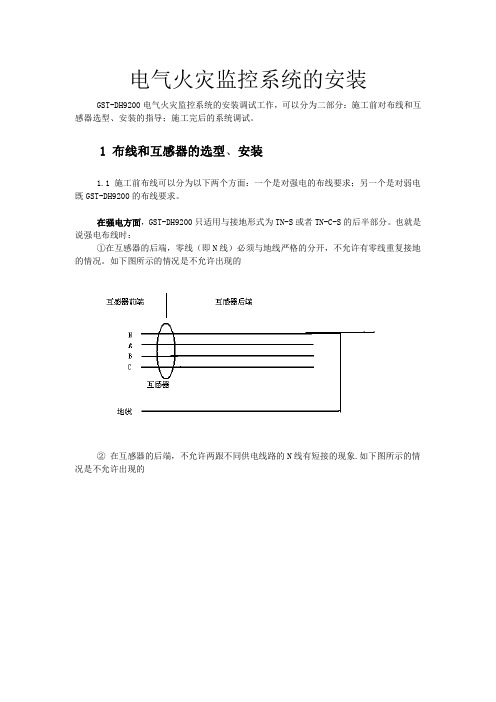

电气火灾监控系统的安装GST-DH9200电气火灾监控系统的安装调试工作,可以分为二部分:施工前对布线和互感器选型、安装的指导;施工完后的系统调试。
1 布线和互感器的选型、安装1.1 施工前布线可以分为以下两个方面:一个是对强电的布线要求;另一个是对弱电既GST-DH9200的布线要求。
在强电方面,GST-DH9200只适用与接地形式为TN-S或者TN-C-S的后半部分。
也就是说强电布线时:①在互感器的后端,零线(即N线)必须与地线严格的分开,不允许有零线重复接地的情况。
如下图所示的情况是不允许出现的②在互感器的后端,不允许两跟不同供电线路的N线有短接的现象.如下图所示的情况是不允许出现的在这部分,需要注意的是:强电系统中的照明供电和双电源箱。
照明供电在施工时,往往会把零线当做地线使用,这样就会出现上面所说的N线重复接地,这是不被允许的。
双电源箱中的双电源转换开关在接线过程中,施工方为了方便及节省成本,往往会把2路供电线路的2跟N线,直接在转换开关的入线端直接接到一起,切换时只切火线,不切N线,这就会出现上面所说的第二种情况。
这种情况下,互感器测得的漏电流会过大,因为另一跟N 线会串回来电流。
在弱电方面,布线要求如下:电源、断电检测、输出触点线:采用阻燃电缆,截面积大于0.5mm2;总线:采用阻燃双绞线,截面积大于1.0 mm2;零序电流互感器:四芯阻燃屏蔽电缆,截面积大于0.5mm2,长度小于2米。
在这方面,需要注意的是:1.总线必须采用双绞线,不要使用平行线。
使用平行线时,由于外界干扰,易造成总线通讯不畅。
2. 总线要与消防线路布在一起,不要与强电线路挨在一起,尽量减少强电对通讯的干扰。
3.互感器与模块之间的四跟线要采用四芯屏蔽电缆,屏蔽网靠近模块的一端接到模块的接地端,另一端悬空。
4.模块的接地端子要有良好的接地。
5.二总线严禁与电话线穿入同一金属管内。
二总线穿线可用阻燃PVC管、金属管及金属线槽。
1.5.6.11电气火灾监控系统调试1)系统调试及试运行(1)电气火灾监控系统在试运行前,应检查配电柜内有无杂物,安装是否符合质量评定标准。
配线相色、铭牌号是否齐全。
在负载运行的情况下,切断弱电系统中的线路,测弱电端子,感应电是否符合厂家要求。
送电空载运行72小时,电气器具应无异常现象。
(2)试运行前应对所有器具进行通电安全检查,检查内容如下:开关断火线;螺口灯中心触头接火线;插座左零右火地线在上。
并及时将检查结果填写在技术资料表中。
(3)通电试运行,系统内全部设备都必须开启,同时投入运行,运行时间为24小时。
并及时记录电压、电流,同时还要观察电流数值是否平恒,如偏差太大,要逐级查找原因,进行调整,做到基本平恒,并及时填写技术数据表中。
(4)系统试运行时,要测量各级控制开关的温度,由于季节及室温不同,其温度值应用比较的方法,如同样的空气开关、同样的负荷,温度应基本相同,若偏差较大,应查找原因,找出故障点,并及时排除故障。
(5)设备试验调整试验应由当地供电部门许可的试验单位进行,试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。
试验内容包括电流互感器,电气火灾监控探测器,主机。
调整内容包括过流调整,信号传输。
(6)二次线调整及报警模拟试验将所有的接线端子螺丝再检查紧固一次。
绝缘摇测:用1000V摇表在端子板处测试每条回路的绝缘电阻,绝缘电阻必须大于0.5MΩ。
二次小线回路如有晶体管、集成电路、电子元件时,该部位的检查不准使用摇表测试,应使用万用表测试回路是否接通。
(7)电气交接试验标准或条件绝缘电阻:用1000V兆欧表摇测,绝缘电阻值≥1MO,潮湿场所,绝缘电阻值≥O.5MD;电气火灾监控探测器动作情况:除产品另有规定外,剩余电流报警在额定值的85%~110%范围内能可靠动作;报警的整定值:整定值误差不得超过产品技术条件的规定;电阻器和变阻器的直流电阻差值:符合产品技术条件规定;(8)机房设备及控制装置试运行探测器的实验内容“运行仪表指示”,实验结果需达到“检测有关仪表的指示,并做记录,对照电气设备的铭牌标示值有否超标,以判定试运行是否正常”;空载运行的空载试运行的实验内容“设备信号稳定性”,实验结果需达到“检查各个设备稳定性,不应超过产品技术条件的规定”;空载运行的空载试运行的实验内容“声响和气味”,实验结果需达到“声音应均匀,无异声、无异味,不应有焦糊味或较强绝缘漆气味”;2)调试、验收(1)调试前必须具备完整的技术资料,并按照规范要求进行调试,调试人员由专业人员或五年以上相关工作经验人员担任。
电气火灾系统报警电流值和报警设定值不符以及CRT使用方面的说明
1.最近工程上反应,电气火灾报警时,有报出的报警电流与报警的设定值不符的现象,例如:报警值设置为500mA,而当控制器报警时,显示的漏电电流值为420mA或460mA,不到500mA。
出现这种情况是正常的,国标上要求探测器报警值应在报警设定值的80%-100%之间。
也就是说,报警设定值为500mA 时,报警时显示的当前报警电流只要超过400mA都是正常的。
注:这个问题在《GB14287.2-2005电气火灾监控系统第2部分剩余电流式电气火灾监控探测器》关于报警性能的要求中有说明,原文是‘4.2.2 探测器报警值不应小于20mA,不应大于1000mA,且探测器报警值应在报警设定值的80%-100%之间’。
2.在工程中,会出现消防报警系统的CRT软件和电气火灾的CRT软件用在同一台电脑上的情况,这种情况下,安装软件时按照以下的方法安装:
①.消防CRT软件若为2.11以及2.11以上的版本,在安装时,到选择是‘典型’还是‘压缩’或者‘定制’安装这个步骤时,选择‘定制’安装,把‘电气火灾图形监控客户端’选项勾上,安装完后,开始菜单中就会出现2个客户端,一个是GSTCRT报警图形客户端,一个是电气火灾图形监控客户端。
这样2个CRT软件都安装完毕。
②.若消防CRT软件为2.11以前的版本或者按照上面的方法安装后软件不能使用,可以把2个软件都安装一次,但要注意先安装电气火灾的CRT软件,然后再安装消防的CRT软件,否则会出现在服务器里找不到电气火灾DH9000设备类型的问题。
注:现在这两个软件在使用时是用1个服务器,2个客户端,暂时在使用过程中2个客户端之间需要手动切换。
已向开发部门提出改进建议。
使用产品前,请阅读使用说明书请妥善保管好本手册,以便日后能随时查阅HBZK-1000电气火灾监控系统施工布线及系统调试说明(HBTK-1000WQ)海博目录一、施工布线说明及要求 (2)二、电气火灾监控探测器的安装 (3)三、电气火灾监控设备的安装 (3)四、施工现场接线说明.............. (4)五、HBZH-1000电气火灾监控系统调试说明 (9)六、附表 (16)一、施工布线说明及要求1 布线1.1 电气火灾监控系统的布线,应符合现行国家标准《电气装置工程施工及验收规范》的规定。
1.2 电气火灾监控系统布线时,应根据现行国家标准《火灾自动报警系统设计规范》的规定,检查使用的导线的种类、电压等级是否符合相应的国家标准。
1.3 在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行。
在穿线前,应将管内或线槽内的积水及杂物清除干净。
1.4 不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内。
1.5 导线在管内或线槽内,不应有接头或扭结。
导线的接头,应在接线盒内焊接或用端子连接。
1.6 敷设在多尘或潮湿场所管路的管口和管子连接处,均应作密封处理。
1.7 管路超过下列长度时,应在便于接线处装设接线盒:一、管子长度每超过45m,无弯曲时;二、管子长度每超过30m,有1个弯曲时;三、管子长度每超过20m,有2个弯曲时;四、管于长度每超过12m,有3个弯曲时。
1.8 管子入盒时,盒外侧应套锁母,内侧应装护口,在吊顶内敷设时,盒的内外侧均应套锁母。
1. 9 在吊顶内敷设各类管路和线槽时,宜采用单独的卡具吊装或支撑物固定。
1.10 线槽的直线段应每隔1.0一1.5m设置吊点或支点,在下列部位也应设置吊点或支点:一、线槽接头处;二、距接线盒0.2m处;三、线槽走向改变或转角处。
1.11 吊装线槽的吊杆直径,不应小于6mm。
1.12 管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量。
剩余电流式电气火灾监控探测器的设置剩余电流式电气火灾监控探测器的设置随着电力设备的使用越来越广泛,电气火灾的风险也越来越高。
因此,在建筑物和工厂等公共领域,采用火灾监控探测器成为了一个必要的安全措施。
而在这些监控探测器中,剩余电流式电气火灾监控探测器由于具有高精度和快速响应的优点,越来越受到青睐。
本文将论述如何正确地配置剩余电流式火灾监控探测器以确保其最佳性能。
一、剩余电流式电气火灾监控探测器的工作原理剩余电流式电气火灾监控探测器通过整流、变压和差动电路等组件,将电路中的电流、电压等实际电学量转换为测试量,对被检测物进行计算。
当电路出现漏电现象时,检测器会立即发出报警,同时切断电源,以避免电气火灾的发生。
二、剩余电流式电气火灾监控探测器的设置要求1、选用正确的监测器型号不同型号的剩余电流式电气火灾监控探测器适用于不同的场所和场合。
因此,在设置过程中,应该根据使用地点、负载类型等因素来选用不同型号的监测器。
同时,还应该按照制造商的要求来选用相关的安装配件以确保其正常工作。
2、确定合理的安装位置剩余电流式电气火灾监控探测器应该安装在电源箱内,紧贴电源接线端子,避免将其信号线与电力线混淆。
安装时,应该根据不同的负载类型设定最适合的灵敏度和报警阈值,避免误报和漏报的发生。
3、保持监测器的良好状态剩余电流式电气火灾监控探测器应该保持干燥、清洁,并避免直接阳光照射。
在工作过程中,还应该定期对监测器进行测试,以确保其正常工作状态。
如检测到故障,应立即报修或更换设备。
三、结论剩余电流式电气火灾监控探测器作为一种高效、准确的消防设备,其配置及使用方法显得极为重要。
本文通过介绍了剩余电流式电气火灾监控探测器的工作原理和设置要求,希望能够对读者更好地了解和使用该设备提供帮助,保障大家的安全。
四、剩余电流式电气火灾监控探测器的注意事项1、在使用剩余电流式电气火灾监控探测器时,应仔细阅读产品说明书,按照说明书的要求配置设备。
电气火灾监控系统调试方案
一、一般规定
1、电气火灾监控系统的调试,应在施工结束后进行。
2、在调试前应具备调试必需的技术文件。
3、调试单位在调试前应编制调试程序,并按程序调试。
4、调试负责人必须由专业技术人员担任。
5、调试完成后应有详细监控点的报警值参数设置记录,相应监控点的地址及对应安装位置信息记录。
二、电气火灾监控系统调试
1、电气火灾监控系统调试,应先分别对探测器和监控设备逐个进行单机通电检查,正常后方可进行系统调试。
2、电气火灾监控系统通电后,应按现行国家标准的有关要求对监控设备进行下列功能检查:
(1)监控报警功能;
(2)控制输出功能;
(3)故障报警功能;
(4)自检功能;
(5)电源功能。
3、检查监控设备的主电源和备用电源,其容量应分别符合现行有关国家标准和使用说明书的要求,在备用电源连续充放电3次后,主电源和备电源应能自动切换。
4、应采用专用的检查仪器(剩余电流发生器和温度发生揣)对探测器逐个进行试验。
5、应分别用主电和备用电源供电,检查系统的各项功能。
6、系统在连续运行12h无故障后,按时填写系统调试报告。
电气火灾监控系统的操作方法
电气火灾监控系统是一种用于监测和报警电气火灾的设备。
一般来说,电气火灾监控系统的操作方法如下:
1. 启动系统:首先需要按照系统使用说明启动电气火灾监控系统。
2. 设置阈值:设置系统的阈值,以便在温度超出设定值时触发报警。
3. 安装传感器:按照系统使用说明安装温度传感器和烟雾传感器等探测器。
4. 监控系统:启动电气火灾监控系统后,系统将开始监控电气设备的温度和烟雾等情况。
5. 报警:当电气设备的温度或烟雾超出设定的阈值时,系统将发出报警信号,提醒用户进行处理。
6. 处理:用户需要根据报警信息进行处理,包括检查电气设备是否存在故障,及时维修或更换设备。
需要注意的是,电气火灾监控系统的操作方法可能因设备品牌和型号而有所不同,用户在使用前需要仔细阅读设备使用说明,并按照说明操作。
同时,对于不熟悉
的操作,建议用户寻求专业人员的帮助。
电气火灾监控系统调试系统调试1 一般规定1.1 系统调试应包括系统部件功能调试和分系统的联动控制功能调试,并应符合下列规定:1 应对系统部件的主要功能、性能进行全数检查,系统设备的主要功能、性能应符合现行国家标准的规定;2 应逐一对每个报警区域、防护区域或防烟区域设置的消防系统进行联动控制功能检查,系统的联动控制功能应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB 50116的规定;3 不符合规定的项目应进行整改,并应重新进行调试。
1.2 火灾报警控制器、可燃气体报警控制器、电气火灾监控设备、消防设备电源监控器等控制类设备的报警和显示功能,应符合下列规定:1 火灾探测器、可燃气体探测器、电气火灾监控探测器等探测器发出报警信号或处于故障状态时,控制类设备应发出声、光报警信号,记录报警时间;2 控制器应显示发出报警信号部件或故障部件的类型和地址注释信息,且显示的地址注释信息应符合本标准第4.2.2条的规定。
1.3 消防联动控制器的联动启动和显示功能应符合下列规定:1 消防联动控制器接收到满足联动触发条件的报警信号后,应在3s内发出控制相应受控设备动作的启动信号,点亮启动指示灯,记录启动时间;2 消防联动控制器应接收并显示受控部件的动作反馈信息,显示部件的类型和地址注释信息,且显示的地址注释信息应符合本标准第2.2条的规定。
1.4 消防控制室图形显示装置的消防设备运行状态显示功能应符合下列规定:1 消防控制室图形显示装置应接收并显示火灾报警控制器发送的火灾报警信息、故障信息、隔离信息、屏蔽信息和监管信息;2 消防控制室图形显示装置应接收并显示消防联动控制器发送的联动控制信息、受控设备的动作反馈信息;3 消防控制室图形显示装置显示的信息应与控制器的显示信息一致。
1.5 气体灭火系统、防火卷帘系统、防火门监控系统、自动喷水灭火系统、消火栓系统、防烟与排烟系统、消防应急照明及疏散指示系统、电梯与非消防电源等相关系统的联动控制调试,应在各分系统功能调试合格后进行。
常见故障及排除方法故障温度传感器坏故障原因分析探测器的温测T11、T12或者 T21、T22没有和温度传感器之间接好。
排除方法检查线路。
注意:三线制的温度传感器,两根红色的导线接在一起,在与白色的导线分别接到温测T11、T12端子上。
检查下行总线线路。
修改探测器中模块数量设置,与现场模块数量一致。
输出模块故障1 输出模块故障2 探测器下行总线Z1、Z2没有和输出模块之间接好。
9501探测器模块数量设置与现场实际模块模块数量不一致。
说明:输出模块报故障,只在9501探测器上显示【模块故障】,DH9000控制器上不显示此故障。
