火灾报警系统调试方法火灾报警系统是一种用于及时探测和报告火灾情况的重要安全设备。
为确保其正常运行和准确报警，调试是必不可少的环节。
本文将为您介绍火灾报警系统的调试方法。
一、调试前的准备工作1. 确认设计要求：在进行火灾报警系统调试之前，首先需要对系统的设计要求进行充分了解。
包括了解系统的布置图纸、探测器的类型和布置方式、联动控制设备等。
2. 准备工具和材料：充分准备好用于调试的工具和材料，如电压表、电流表、短接线、绝缘胶带等。
确保这些工具和材料的正常使用。
3. 检查设备安装：在调试之前进行设备安装的检查，确保各个探测器和报警器的正常安装，并检查连接是否牢固。
二、火灾报警系统调试步骤1. 电源电压检测：使用电压表对火灾报警系统的电源电压进行检测。
确认电源电压是否符合系统设计要求。
2. 控制面板调试：对火灾报警系统的控制面板进行调试。
确认控制面板的各个功能按键和指示灯是否正常工作。
3. 探测器测试：逐一对系统中的所有探测器进行测试，包括烟感探测器、温感探测器等。
通过模拟火灾情况或使用专用测试设备，检验探测器的触发敏感度和报警反应时间。
4. 报警器测试：对火灾报警器进行测试，验证其是否正常响应并能够发出足够的声音和光线信号。
5. 联动控制测试：调试系统中的联动控制设备，如联动门禁系统、联动灭火系统等。
确保联动设备能够根据报警情况做出正确的响应。
6. 信号传输测试：对火灾报警系统的信号传输设备进行测试，如电话自动拨号器、网络监控等。
确保报警信号能够准确传输并被及时接收。
7. 系统功能测试：对火灾报警系统的整体功能进行测试。
模拟真实火灾场景，测试系统的报警响应能力和灵敏度。
8. 调试记录和整理：在调试过程中记录每一项测试的结果和调整情况。
整理这些记录，方便后续维护和检修工作。
三、注意事项1. 安全第一：在进行火灾报警系统的调试时，要确保人员的安全。
严禁在没有采取必要的防护措施的情况下接触高压电源设备。
2. 检查设备连接：在调试之前，要仔细检查系统中各设备的连接。

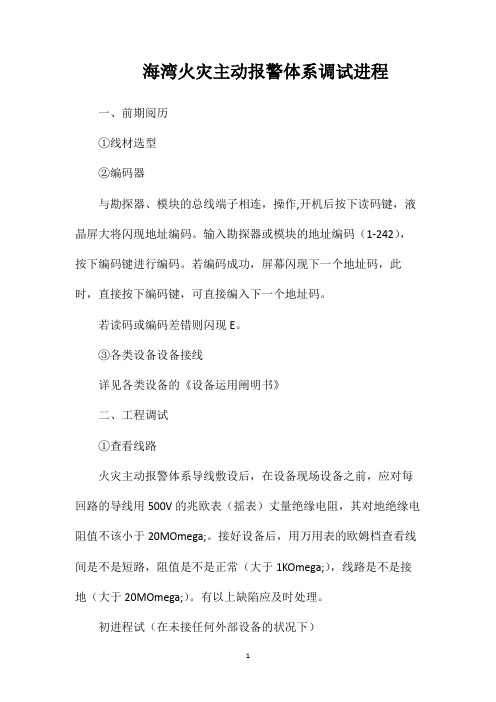

海湾火灾主动报警体系调试进程一、前期阅历①线材选型②编码器与勘探器、模块的总线端子相连，操作,开机后按下读码键，液晶屏大将闪现地址编码。
输入勘探器或模块的地址编码（1-242），按下编码键进行编码。
若编码成功，屏幕闪现下一个地址码，此时，直接按下编码键，可直接编入下一个地址码。
若读码或编码差错则闪现E。
③各类设备设备接线详见各类设备的《设备运用阐明书》二、工程调试①查看线路火灾主动报警体系导线敷设后，在设备现场设备之前，应对每回路的导线用500V的兆欧表（摇表）丈量绝缘电阻，其对地绝缘电阻值不该小于20MOmega;。
接好设备后，用万用表的欧姆档查看线间是不是短路，阻值是不是正常（大于1KOmega;），线路是不是接地（大于20MOmega;）。
有以上缺陷应及时处理。
初进程试（在未接任何外部设备的状况下）主、备电查看：查看主电供电电压是不是在规则计划内(AC187-242V之间)，查看各备电电压是不是正常(单节蓄电池电压在DC12-13V之间)。
主机电源有些(电源盒、电源盘等)查看：有无输出、输出电压是不是安稳、主备电切换是不是正常.自检指示灯、数码管(液晶屏)、键盘、动态、时钟、打印及表头指示是不是正常，是不是有缺陷闪现。
接线:查看线路没有疑问后，设备现场设备，将线路接入到操控器对应的接线端子上。
开机注册:开机，经过设补白册菜单，注册外部设备,进入设备查看菜单，对照体系图陡峭面图，查看各回路设备的注册状况，记载未注册的设备号；剖析丢点要素，批改线路或替换损坏设备后，从头注册,重复上述进程，直至设备彻底注册。
②设备界说操控器所接的可编址外部设备均需进行编码设定，每个设备对应一个初始编码（一次码，如下图赤色数字）和一个用户编码（二次码，如下图蓝色+绿色数字构成无缺的二次码），设备界说即是对用户编码进行设定。
被界说的设备既可所以现已注册在操控器上的，也可所以未注册在操控器上的。
设备界说的常用编码办法:榜首、二位对应设备地址的楼层号，取值计划为0一;99。
火灾自动报警系统操作说明200型1．查看故障报警信息和操作方法：当火灾报警系统某个报警出现故障时;火灾报警系统讯响器发出故障报警声;报警主机会显示当前故障信息、故障总数和地点..同时打印机也会打印当前故障信息..值班人员应先按下“消音”键;同时将该故障信息记录下来;同时联系我单位技术员进行维修或处理..2.查看火灾报警信息和操作方法：当某个报警点位发生火灾报警信号的时候;消防主机报火灾警..消防主机会显示当前报警点位的信息和地点;同时打印机会打印当前信息..值班人员应先查看消防主机显示的报警信息;随后携带通讯工具到现场查看;如发生火灾;应立即疏散人员并组织相关管理人员进行灭火;并拨打“119”..若到现场未发生火灾;应返回消防值班室;对消防主机进行“复位”操作..若复位后仍报警;先将消防报警主机取消“自动”状态在进行复位..然后通知我公司技术员..3.报警、故障点位临时屏蔽和取消屏蔽操作方法：当某个报警点位因为故障或者误报火警影响火灾自动报警系统正常工作的时候可采取将该报警点位暂时屏蔽..屏蔽操作：例如001001探测器需要隔离;在键盘按“屏蔽”键;屏幕上显示“请输入屏蔽号码”..输入“00100103”;“03是代表探测器;如果是手动报警按钮则后两位输入11;声光报警器13;线型感温08;动力配电35；输入完成后按“确认”键;操作成功;火灾报警主机“屏蔽”灯亮..取消屏蔽：取消屏蔽和设置屏蔽一样..在键盘上按“取消屏蔽”键;屏幕上显示“请输入取消屏蔽号码”例如001001号探测器取消屏蔽;在键盘上输入00100103输入完成按确认键;操作成功屏幕显示操作成功..同时屏蔽灯熄灭..4.火灾自动报警系统自动状态的设置和取消：设置自动：在键盘上按“用户设置”选择“启动控制操作”、“自动启动控制”、“全部自动”设置好后按“确认”键..操作成功后;报警主机“自动启动”灯亮.. 取消自动：在键盘上按“用户设置”选择“启动控制操作”、“自动启动控制”、“禁止自动”设置好后按“确认”键..操作成功后;报警主机“自动启动”灯熄灭..5.基本操作：复位：在键盘按“复位”键;屏幕显示输入密码;由于该主机未设置密码;直接按“确认”键;主机自动复位..消音：在键盘上按“消音”键;报警主机讯响器停止声响..注：由于该报警主机未设置密码;当进行操作需要输入密码时直接按“确认”键进入下一步操作..。

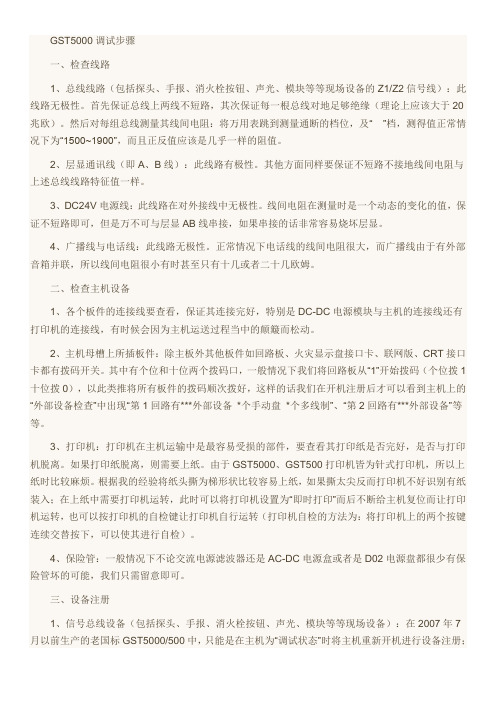

GST5000调试步骤一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。
首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。
然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。
2、层显通讯线（即A、B线）：此线路有极性。
其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。
3、DC24V电源线：此线路在对外接线中无极性。
线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。
4、广播线与电话线：此线路无极性。
正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。
二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。
2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。
其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。
3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。
如果打印纸脱离，则需要上纸。
由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。
根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。

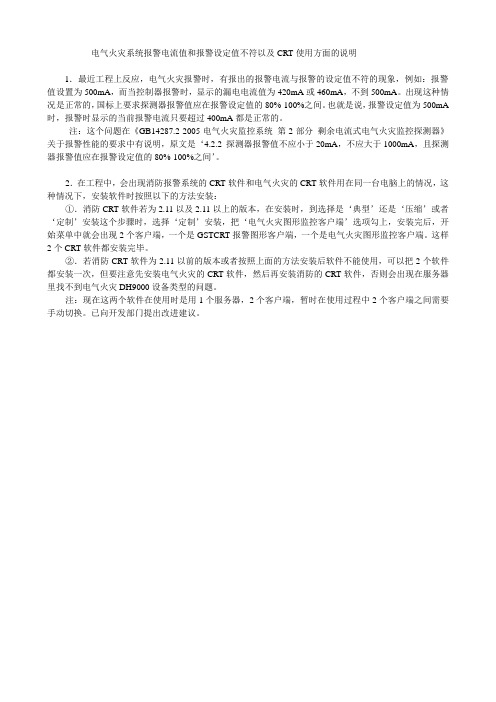

电气火灾系统报警电流值和报警设定值不符以及CRT使用方面的说明
1．最近工程上反应，电气火灾报警时，有报出的报警电流与报警的设定值不符的现象，例如：报警值设置为500mA，而当控制器报警时，显示的漏电电流值为420mA或460mA，不到500mA。
出现这种情况是正常的，国标上要求探测器报警值应在报警设定值的80%-100%之间。
也就是说，报警设定值为500mA 时，报警时显示的当前报警电流只要超过400mA都是正常的。
注：这个问题在《GB14287.2-2005电气火灾监控系统第2部分剩余电流式电气火灾监控探测器》关于报警性能的要求中有说明，原文是‘4.2.2 探测器报警值不应小于20mA，不应大于1000mA，且探测器报警值应在报警设定值的80%-100%之间’。
2．在工程中，会出现消防报警系统的CRT软件和电气火灾的CRT软件用在同一台电脑上的情况，这种情况下，安装软件时按照以下的方法安装：
①．消防CRT软件若为2.11以及2.11以上的版本，在安装时，到选择是‘典型’还是‘压缩’或者‘定制’安装这个步骤时，选择‘定制’安装，把‘电气火灾图形监控客户端’选项勾上，安装完后，开始菜单中就会出现2个客户端，一个是GSTCRT报警图形客户端，一个是电气火灾图形监控客户端。
这样2个CRT软件都安装完毕。
②．若消防CRT软件为2.11以前的版本或者按照上面的方法安装后软件不能使用，可以把2个软件都安装一次，但要注意先安装电气火灾的CRT软件，然后再安装消防的CRT软件，否则会出现在服务器里找不到电气火灾DH9000设备类型的问题。
注：现在这两个软件在使用时是用1个服务器，2个客户端，暂时在使用过程中2个客户端之间需要手动切换。
已向开发部门提出改进建议。
海湾®消防设备电源监控系统产品手册重要说明：本出版物为通用版本，其中展示的产品信息仅供参考，不构成具体的承诺或者保证。
我们持之以恒地追求改进产品技术、提高产品性能，为此我们保留不经通知而对相关产品配置功能以及技术信息进行更新调整的权利。
另外，本出版物中对系统性能的描述仅适用于通常情形。
由于现实中，实地环境可能存在各种无法预知的特别情况，因此相关产品性能的实现，将有赖于专业的调查分析以及设计规划。
敬请垂询海湾公司工作人员，我们将非常乐意为您提供专业建议。
© ���� 海湾安全技术有限公司Version ������海湾安全技术有限公司服务热线：��� ��� ����地址：河北省秦皇岛开发区长江东道��号网址： 关注海湾官方微信最新资讯实时掌握便捷高效 触手可及海湾商城 码上了解“海湾服务”小程序 数字化一站式服务海湾秦皇岛工厂凭借其先进的电子产品生产线、卓越的生产管理体系、严谨的质量控制流程、科学的质量诊所管理模式，成为消防行业技术先进、精益高效的建筑智能电子产品生产基地之一，产品线覆盖从火灾前期预警到后期灭火，再到智能逃生等多个环节，其不同产品根据不同需求分别通过了CCC、UL、LPCB、CE、SAI、EAC等一项或多项国内和国际认证。
产品与服务覆盖全球多个国家和地区，向商业、工业、住宅等各行各业提供一站式消防整体解决方案。
海湾不仅为客户提供高质量的产品解决方案，同时致力于为客户提供建筑消防设施全生命周期的服务解决方案，通过海湾数字化服务平台和遍布全国100多个城市的销售服务联络网点及600多名资深技术工程师的专业团队，为客户提供专业、智能、高效的服务。
三十年来，海湾始终致力于为客户提供全面高效的一站式消防整体解决方案，提升整体生活质量，带动现代化城市发展。
海湾安全技术有限公司（以下简称“海湾”）是国内主要的火灾探测报警及消防整体解决方案提供商之一，拥有强大的技术研发与持续创新能力，丰富的消防产品组合，卓越的品牌及质量优势。
GST5000调试步骤一、检查线路1、总线线路〔包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线〕：此线路无极性.首先保证总线上两线不短路,其次保证每一根总线对地足够绝缘〔理论上应该大于20 兆欧〕.然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位,及“ 〞档,测得值正常情况下为“15007900〞,而且正反值应该是几乎一样的阻值.2、层显通讯线〔即A、B线〕：此线路有极性.其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样.3、DC24V电源线：此线路在对外接线中无极性.纹间电阻在测量时是一个动态的变化的值,保证不短路即可,但是万不可与层显AB线串接,如果串接的话非常容易烧坏层显.4、播送线与线：此线路无极性.正常情况下线的线间电阻很大,而播送线由于有外部音箱并联,所以线间电阻很小有时甚至只有十几或者二十几欧姆.二、检查主机设备1、各个板件的连接线要查看,保证其连接完好,特别是DC・DC电源模块与主机的连接线还有打印机的连接线,有时候会由于主机运送过程当中的颠簸而松动.2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关.其中有个位和十位两个拨码口,一般情况下我们将回路板从“1〞开始拨码〔个位拨1 十位拨0〕,以此类推将所有板件的拨码顺次拨好,这样的话我们在开机注册后才可以看到主机上的“外部设备检查〞中出现“第1回路有***外部设备*个手动盘*个多线制〞、“第2回路有***外部设备〞等等.3、打印机：打印机在主机运输中是最容易受损的部件,要杳看其打印纸是否完好,是否与打印机脱离.如果打印纸脱离,那么需要上纸.由于GST5000、GST500打印机皆为针式打印机,所以上纸时比较麻烦,根据我的经验将纸头撕为梯形状比较容易上纸,如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转,此时可以将打印机设置为“即时打印〞而后不断给主机复位而让打印机运转,也可以按打印机的自检键让打印机自行运转〔打印机自检的方法为：将打印机上的两个按键连续交替按下,可以使其进行自检〕.4、保险管：一般情况下不管交流电源滤波器还是AODC电源盒或者是D02电源盘都很少有保险管坏的可能,我们只需留意即可.三、设备注册1、信号总线设备〔包括探头、手报、消火栓按钮、声光、模块等等现场设备〕：在2007年7 月以前生产的老国标GST5000/500中,只能是在主机为“调试状态〞时将主机重新开机进行设备注册: 而2007年7月份以后生产的新国标的主机除了有上述老国标的注册方法外,在其“系统设置〞中的第三项也可以进行设备注册,但是根据现场的调试来看,还是前一种方法注册设备的效果好.在注册中如果发现设备数量短缺,有以下几种情况：a、在该回路中有重码设备；b、总线对地绝缘不好；c总线有环路情况.2、火灾显示盘：火灾显示盘必须通过开关机注册,由于在以往的调试中发现：外部有新增加的层显需要注册时,如果使用“系统设置〞中的“外部设备注册〞那么不会注册到新的层显.3、多线制盘：5000限制器多线制盘所用的电是主机电源盘“内部使用〞端子给的,所以必须保证多线制限制盘有电的情况下才可以注册到多线制.四、设备定义1、总线设备定义：根本的定义方法在主机说明书中己经介绍的很清楚了,在这里就不赘述了. 总线设备定义需要注意的有以下几个方面：a、设备编码就是我们常说的二次码,它跟原码是不一样的.原码是指我们在现场给探头、手报等等总线设备用编码器所编制的码,而二次码是我们在主机中白行编制的.例如：我们外部线路中1 回路原码为1的设备是一个烟感探头,如果这个探头的位置是在一层的过道,那么我们通常将该探头的用户编码编为010001,其中前两位的“01〞是指该探头所在位置的楼层号,第三位的“0〞是指防火分区的区号,一般的小匚程没有防火分区的我们都将其设置为0,如果1层有两个防火分区,那么我们可以将他们分别设置为“1〞和“0〞来区分,后三位是设备的特征号,在一般的小工程中我们可以将它设置的与原码一样,除非在大工程中每一层都用到了多个回路,那么很容易二次码重码的时候我们才会做相应调整.b、“设备特性〞是指给外部设备的信号类型,有脉冲和电平两种,其中脉冲为“00〞,电平为“01〞, 在我们的外部设备中烟感、温感、手报、消火栓按钮都不需要我们设置,声光必须设置为电平,切电必须设置为脉冲〔为了预防烧坏脱扣器线圈〕.c、补充编码的定义是针对那些需要在手动盘上实现启停的设备,比方声光、播送、切电、电梯、防火卷帘等等.补充编码有六位,其中前两位是指所用手动盘所在回路号,一般的工程如果手动盘不超过四个的话都是在第一回路上〔由于我们一个回路可以带四块手动盘〕,第三位和第四位是指手动盘号,从上到下依次为01、02、03…最后两位是键号. 例如：1回路23号设备为声光讯响器,我们想把它定义到第一块手动盘的第三个按键上,那么该设备的“补充编码〞定义为“010103〞.d、在新工程第一次调试中为了方便快捷的定义我们采用“连续定义〞,在修改某一些设备的定义时我们可以采用“继承定义,在2007年7月份之前生产的老国标5000限制上我们只能通过将主机设定为监控状态才可以进行设备继承定义,在调试中发现,老国标限制器在进行局部设备定义修改时, 最好是调到监控状态下进行继承定义,否那么如果进行连续定义的话很容易将该回路以前定义的内容擦除.2、火灾显示盘定义：火灾显示盘主要是二次码比较难理解,由于我们海湾的设备不像松江或者其他厂家的设备,我们的火灾显示盘必须靠它自身的二次码来实现它所能够显示的报警信息范围.下面举例说明一下火灾显示盘〔以下简称层显〕二次码的意义,例如：有两个火灾显示盘它们都在同一栋楼的第三层,而且该楼层有两个防火分区,第一个分区内我们的探头、手报等等报警设备二次码第三位都是0,第二个分区内我们的探头、手报等等报警设备二次码第三位都是1,那么这就说明该楼层两个分区分别为三层0区和三层1区,我们的层显自然根据它所要显示的分区火警分别定义为“0303…和“0313**〞〔**为层显编号〕,其中第四位我们定义为“3〞是代表该层显所要显示的火警信息只局限于三层的一个防火分区,至于定义为其他数字如何解释在我们层显的说明书以及主机说明书中都有介绍.3、多线制定义：多线制定义比较简单,需要注意的一点就是定义时主机首先出现的是“00〞号键的定义,“00〞号键我们定义其设备类型为“62多线制锁〞,“01〞号键才是我们主机上第一个按钮所对应的外部设备.五、主机上各个端子输出电压1、总线：18V〜24V, 一个上下往复跳变的值2、火灾显示盘AB线：3V左右3、DC24V电源线：与D02电源盘上所显示的输出电压数值一致4、播送线：120V5、线：24V六、联动公式的编辑举例：01 ****03+01 ****02+01 ****11 =99****13 00 99****12 00 01****13 00 01 ****12 00 02****13 00 02—12 00这条联动公式所代表的意思是：一层任意一个烟感或者温感或者手报报警的话会联动启动负一层的声光报警器和消防播送、一层的声光报警器和消防播送、二层的声光报警器和消防播送, 所有启动设备都没有延时,从上面公式中等号右边可以看到,所有的延时都设置为了“00〞.但是并不代表所有的联动设备延时都为零,以以下出各种消防联动限制系统联动公式编辑标准：1、自动喷水灭火系统：压力开关=喷淋泵002、防排烟系统：烟感+温感+手报=本层以及相邻层送风阀、排烟阀00排烟阀=所相对应的排烟机05280℃防火阀;送风机、排烟机003、空调通风系统：烟感+温感+手报二本层防火阀、新风机、轴流风机、盘管风机004、防火卷帘门系统：a、烟感二卷帘中位00 温感二卷帘底位00 〔通道型〕b、本层烟感二卷帘底位00 〔分区型〕5、消防播送系统：烟感+温感+手报=本层及相邻层播送限制模块006、气体灭火系统：本区内烟感+温感+急启按钮=声光00电磁阀〔电爆管〕307、消火栓系统：消火栓按钮=消防泵008、其他联动系统：烟感+温感+手报=本层切电〔所有非消防电源〕00电梯迫降00注：』〞代表启动的意思,“〞代表停动之意,联动设备后面的“00〞、“05〞、“30〞代表延时时间.上述标准均是查询相关资料得来,具体情况具体分析,根据工程现场要求不同根据实际需要的逻辑关系来编辑,七、调试中常见的问题1、火灾显示盘注册异常：我们经常会发现火灾显示盘注册不完整,10个只能注册上8个这样的情况.如果每个火灾显示盘都是完好的,那么这样的情况就是由于开机时翻开各个开关的顺序不合理. 由于我们的火灾显示盘上电后需要一个自检开机的过程,如果太早地翻开限制器的话系统不会识别到正在开机中的火灾显示盘,所以注册数目自然不正常.在此,建议调试时开机先翻开D02电源盘等待半分钟左右再开限制器开关.另外还有一种情况就是个别层显通讯不正常,原因可能是AB线接反或者是施工人员不注意将层显底座上内A外A、内B外B上的短路片弄丢,检查层显是否通讯正常只要看看层显上显示的时间是否与主机一致就可以了.2、设备故障：a、探头、手报、消火栓按钮、8300模块故障：可能是设备坏,也有可能是设备松动.b、声光、8305播送模块、8301模块故障：可能是设备坏,可能是设备松动,最有可能的是该设备所需要的DC24V电源线没有电.3、声光讯响器不动作：原因一般是设备定义时将其定义为了脉冲输出,切记声光讯响裾的设备特性为“电平〞.4某个探头频繁误报警：探头内灰尘较多,需要清洗.这是1：程中最常见的问题,这就需要我们告诫施工人员,在建筑物装潢未完成前最好不要将探头上的防护罩撤去,以免为调试带来不必要的麻烦.另夕卜,简单说一下GST200限制器的调试.GST200限制器的调试与GST5000大同小异,只是在设备注册上有点区别,GST5000在调试状态下开机后主机自行注册,而GST200那么在开机后需要在“系统设置〞里的“调试状态〞选项中进行设备注册.虽然GST200也可以调整为调试状态,但是预防繁琐我们除了参加连网卡等外部板件需要进行此操作外其余调试工作均不需要打调试状态.。
电气火灾监控系统调试系统调试1 一般规定1．1 系统调试应包括系统部件功能调试和分系统的联动控制功能调试，并应符合下列规定：1 应对系统部件的主要功能、性能进行全数检查，系统设备的主要功能、性能应符合现行国家标准的规定；2 应逐一对每个报警区域、防护区域或防烟区域设置的消防系统进行联动控制功能检查，系统的联动控制功能应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB 50116的规定；3 不符合规定的项目应进行整改，并应重新进行调试。
1．2 火灾报警控制器、可燃气体报警控制器、电气火灾监控设备、消防设备电源监控器等控制类设备的报警和显示功能，应符合下列规定：1 火灾探测器、可燃气体探测器、电气火灾监控探测器等探测器发出报警信号或处于故障状态时，控制类设备应发出声、光报警信号，记录报警时间；2 控制器应显示发出报警信号部件或故障部件的类型和地址注释信息，且显示的地址注释信息应符合本标准第4．2．2条的规定。
1．3 消防联动控制器的联动启动和显示功能应符合下列规定：1 消防联动控制器接收到满足联动触发条件的报警信号后，应在3s内发出控制相应受控设备动作的启动信号，点亮启动指示灯，记录启动时间；2 消防联动控制器应接收并显示受控部件的动作反馈信息，显示部件的类型和地址注释信息，且显示的地址注释信息应符合本标准第2．2条的规定。
1．4 消防控制室图形显示装置的消防设备运行状态显示功能应符合下列规定：1 消防控制室图形显示装置应接收并显示火灾报警控制器发送的火灾报警信息、故障信息、隔离信息、屏蔽信息和监管信息；2 消防控制室图形显示装置应接收并显示消防联动控制器发送的联动控制信息、受控设备的动作反馈信息；3 消防控制室图形显示装置显示的信息应与控制器的显示信息一致。
1．5 气体灭火系统、防火卷帘系统、防火门监控系统、自动喷水灭火系统、消火栓系统、防烟与排烟系统、消防应急照明及疏散指示系统、电梯与非消防电源等相关系统的联动控制调试，应在各分系统功能调试合格后进行。
电气火灾监控系统的安装GST-DH9200电气火灾监控系统的安装调试工作，可以分为二部分：施工前对布线和互感器选型、安装的指导；施工完后的系统调试。
1 布线和互感器的选型、安装1.1 施工前布线可以分为以下两个方面：一个是对强电的布线要求；另一个是对弱电既GST-DH9200的布线要求。
在强电方面，GST-DH9200只适用与接地形式为TN-S或者TN-C-S的后半部分。
也就是说强电布线时：①在互感器的后端，零线（即N线）必须与地线严格的分开，不允许有零线重复接地的情况。
如下图所示的情况是不允许出现的②在互感器的后端，不允许两跟不同供电线路的N线有短接的现象.如下图所示的情况是不允许出现的在这部分，需要注意的是：强电系统中的照明供电和双电源箱。
照明供电在施工时，往往会把零线当做地线使用，这样就会出现上面所说的N线重复接地，这是不被允许的。
双电源箱中的双电源转换开关在接线过程中，施工方为了方便及节省成本，往往会把2路供电线路的2跟N线，直接在转换开关的入线端直接接到一起，切换时只切火线，不切N线，这就会出现上面所说的第二种情况。
这种情况下，互感器测得的漏电流会过大，因为另一跟N 线会串回来电流。
在弱电方面，布线要求如下：电源、断电检测、输出触点线：采用阻燃电缆，截面积大于0.5mm2；总线：采用阻燃双绞线，截面积大于1.0 mm2；零序电流互感器：四芯阻燃屏蔽电缆，截面积大于0.5mm2，长度小于2米。
在这方面，需要注意的是：1.总线必须采用双绞线，不要使用平行线。
使用平行线时，由于外界干扰，易造成总线通讯不畅。
2. 总线要与消防线路布在一起，不要与强电线路挨在一起，尽量减少强电对通讯的干扰。
3.互感器与模块之间的四跟线要采用四芯屏蔽电缆，屏蔽网靠近模块的一端接到模块的接地端，另一端悬空。
4.模块的接地端子要有良好的接地。
5.二总线严禁与电话线穿入同一金属管内。
二总线穿线可用阻燃PVC管、金属管及金属线槽。
1.2 互感器的选型互感器的选型主要是依据要套入互感器的线的线径的粗细来选择，只要在选互感器时，能保证线能从其中穿过就可以。
1.3 互感器的安装电流互感器应安装易于检修的地方，互感器的安装没有方向问题。
两个互感器的线圈不要重叠，防止有磁场干扰。
对220 V供电系统，电流互感器只要套住二根电源线即可，要求其中的N线不得再重复接地。
对于380 V配电系统，电流互感器必须同时套住L1、L2、L3、N线，PE线不得穿过互感器，同时N线此后不得再接地。
在接地型式为TN-C系统中，必须将其改造为TN-C-S、TN-S或局部TT系统后，才可以安装使用报警式剩余电流保护装置。
2 系统的调试系统的调试也可以分为两大部分，首先是模块的编码，然后是控制器的总线通讯调试。
2.1 模块的编码模块的原始编码由编码器写入。
额定的报警电流值和互感器的型号可以由编码器写入，也可以在控制器的‘系统设置’的‘更改设备特性’中写入模块。
常开触点输出方式由编码器写入，延时输出时间可由编码器或控制器写入。
2.2 控制器的调试开机前，测量总线的线间电阻及有无短路的情况，保证总线正常后，总线接入回路。
开机注册。
注册完全后，从设备检查中查看互感器测得的实际电流值，根据实际电流值来调整模块的报警电流。
额定剩余电流报警值的设定依据：800mA,二级保护400mA。
探测器额定剩余电流报警设定值可从300 mA～1000 mA范围内现场设置，在实际工程调试时由于配出供电线路负荷、线路绝缘、运行环境不同，配出供电线路正常运行时的泄漏电流也不同，应根据配出供电线路实适宜。
系统安装调试中的注意事项：1.由于施工方在施工过程中为了节省成本及施工方便，时常会出现N线接地和N线公用的情况，这样会发生控制器显示的漏电流过大的情况，所以在施工前一定要把电气火灾监控系统对其接线方面的要求认真讲明，这样就会减少系统调试中遇到的麻烦。
2.关于总线隔离器的使用与消防的总线隔离器的使用方法相同。
3.注册不全或者注册时出现乱码，这种现象说明总线通讯不畅。
可以测量总线电压，若电压降过大，加总线中继器来使总线恢复正常的工作状态。
关于电气火灾监控系统的安装调试可以参考以下资料GB13955《剩余电流动作保护装置安装和运行》GB 50045-95《高层民用建筑设计防火规范》GB 50054-95《低压配电设计规范》GB 14287-2005《电气火灾监控系统》附件1 如何区别：TN-C系统、TN-S系统、TN-C-S系统、TT系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。
其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。
下面内容就是对各种供电系统做一个扼要的介绍。
TT 系统TN-C供电系统→TN 系统→TN-SIT 系统TN-C-S（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。
（1 ）TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。
第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。
在TT 系统中负载的所有接地均称为保护接地，如图1-1 所示。
这种供电系统的特点如下。
1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。
但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。
2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT 系统难以推广。
3 ）TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。
现在有的建筑单位是采用TT 系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。
把新增加的专用保护线PE 线和工作零线N 分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT 系统适用于接地保护占很分散的地方。
（2 ）TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。
它的特点如下。
1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
2 ）TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。
TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。
（3 ）TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示（4 ）TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统，TN-S 供电系统的特点如下。
1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。
PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE 上，安全可靠。
2 ）工作零线只用作单相照明负载回路。
3 ）专用保护线PE 不许断线，也不许进入漏电开关。
4 ）干线上使用漏电保护器，工作零线不得有重复接地，而PE 线有重复接地，但是不经过漏电保护器，所以TN-S 系统供电干线上也可以安装漏电保护器。
5 ）TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。
在建筑工程竣工前的“三通一平”（电通、水通、路通和地平——必须采用TN-S 方式供电系统。
（5 ）TN-C-S 方式供电系统在建筑施工临时供电中，如果前部分是TN-C 方式供电，而施工规范规定施工现场必须采用TN-S 方式供电系统，则可以在系统后部分现场总配电箱分出PE 线，TN-C-S 系统的特点如下。
1 ）工作零线N 与专用保护线PE 相联通，如图1-5ND 这段线路不平衡电流比较大时，电气设备的接零保护受到零线电位的影响。
D 点至后面PE 线上没有电流，即该段导线上没有电压降，因此，TN-C-S 系统可以降低电动机外壳对地的电压，然而又不能完全消除这个电压，这个电压的大小取决于ND 线的负载不平衡的情况及ND 这段线路的长度。
负载越不平衡，ND 线又很长时，设备外壳对地电压偏移就越大。
所以要求负载不平衡电流不能太大，而且在PE 线上应作重复接地。
2 ）PE 线在任何情况下都不能进入漏电保护器，因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。
3 ）对PE 线除了在总箱处必须和N 线相接以外，其他各分箱处均不得把N 线和PE 线相联，PE 线上不许安装开关和熔断器，也不得用大顾兼作PE 线。
通过上述分析，TN-C-S 供电系统是在TN-C 系统上临时变通的作法。
当三相电力变压器工作接地情况良好、三相负载比较平衡时，TN-C-S 系统在施工用电实践中效果还是可行的。
但是，在三相负载不平衡、建筑施工工地有专用的电力变压器时，必须采用TN-S 方式供电系统。
（6 ）IT 方式供电系统I 表示电源侧没有工作接地，或经过高阻抗接地。
每二个字母T 表示负载侧电气设备进行接地保护。
TT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮。
运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。
在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。
只有在供电距离不太长时才比较安全。
这种供电方式在工地上很少见。
（二）供电线路符号小结1 ）国际电工委员会（IEC ）规定的供电方式符号中，第一个字母表示电力（电源）系统对地关系。
如T 表示是中性点直接接地；I 表示所有带电部分绝缘。
2 ）第二个字母表示用电装置外露的可导电部分对地的关系。
如T 表示设备外壳接地，它与系统中的其他任何接地点无直接关系；N 表示负载采用接零保护。
3 ）第三个字母表示工作零线与保护线的组合关系。
如C 表示工作零线与保护线是合一的，如TN-C ；S 表示工作零线与保护线是严格分开的，所以PE 线称为专用保护线，如TN-S 。
