CAD复习资料分析

第三章软件知识（一）CAD部分引入: CAD（Computer Aided Design）是计算机辅助设计。

CAD是指技术人员以高速计算能力和显示图形的计算机为工具, 用专业的知识和方法对产品进行绘图、分析计算和编写技术文件, 将计算机的海量存储和高速数据处理及人的创造性思维有机结合起来等设计活动的统称。

用于CAD的计算机软件及外部设备, 总称为CAD系统。

1. AutoCAD 2010界面由哪些部分组成？分别具有什么作用？答: AutoCAD 2010界面由标题栏、菜单栏、标准工具栏、绘图区、命令窗口、状态栏、十字光标几部分组成。

它们的作用分别为:标题栏位于窗口顶部, 显示软件的名称及所打开文件的名称等信息, 双击标题栏可以进行最大、最小化的切换。

通过标题栏的多个快捷按钮, 可以对文件进行基本操作。

菜单栏位于标题栏下方, 包括全部的功能和命令, 通过菜单栏弹出下拉菜单, 可以进行诸多操作。

工具栏包含许多有图标表示的命令按钮, 将一些菜单栏中常用的命令以快捷方式的形式排列出来, 是常用应用程序的调用的另一种形式, 为设计工作减少了不少麻烦。

绘图区显示正在绘制的图形, 其中包含模型、布局等选项卡, 使用鼠标滑轮可以对界面进行缩放设置, 可以实现模型空间及图纸的相互切换。

命令窗口显示命令提示和信息, 接收用户在窗口中输入的命令, 是AutoCAD及设计者交流的工具。

状态栏显示图形编辑状态, 其中最常用的是对象捕捉及对象跟踪按键, 通过这些按键的组合达到精确作图的目的。

十字光标标识绘图点或者选取绘图对象, 由鼠标控制, 左键表示选定, 右键表示取消。

2. 简述SolidWorks2007软件的典型功能？答: SolidWorks 2007的典型功能:1).参数化尺寸驱动参数化尺寸驱动建模技术, 即尺寸控制图形。

当改变一个尺寸时, 相应的模型、装配体、工程图的形状和尺寸将随之变化而变化, 非常有利于新产品在设计阶段的反复修改。

一、填空题（30分，每空1分）1、在AutoCAD中，显示坐标的方式有三种，分别为（平面直角坐标）、（极坐标）和（柱坐标）。

2、绘制圆形的方法有（圆心半径）、（相切相切相切）、（相切相切半径）、（圆心直径）和（三点画圆）。

3、要透明地执行某个命令其输入格式是（在命令前加‘），要以命令行形式访问则其输入格式为（在命令前加-）。

4、在输入特殊字符时，控制码%%D表示（度）符号。

5、在AutoCAD中，通常所用的坐标系统有（平面直角坐标）和（极坐标）两种。

6、在绘图时需要在命令行输入一个角度，当角度为30度40分50秒时，其输入格式为（30d40’50”），当角度为2.4弧度时，其输入格式为（2.4@），当以十进制度输入一个角度为30度30分的角，其输入格式为（30.5d）。

7、在选择对象提示符下，输入（cp）可以进行不规则多边形窗交选择，输入（c）可以进行窗交选择，输入（cp）可以进行不规则多边形窗口选择，输入（c）可以进行选择栏选择。

8、多线的对正方式有（对齐方式）、（高度）和（角度）。

9、AutoCAD提供了（line）、（pline）、（dline）、（mline）等多个绘制直线的命令。

10、要绘制一个箭头“”时,可以用(多段线)命令, 通过设置线段的(宽度)完成。

11、要在一条已绘制线段的端点开始画线，端点的坐标不知道，可用(端点)捕捉方式响应“指定第一点：”的提示。

12、输入文字的方式有( 输入命令Tent)和( Mtext)两种方式。

13、文本样式定义了字体、高度和(宽度比例)等参数。

14、标注由标注文字、尺寸线、尺寸界线、箭头等组成，有的标中还包含有圆心标记。

1、viewres的作用：设置当前视口中对象的分辨率。

2、Ctrl+Z用于：放弃操作，画直线时取消一小步可输入U，在任何的操作过程中，想终止的话，可以按Esc键。

3、平面绘图时，我们可以通过相对直角坐标和相对极坐标来控制线段的起始点，格式分别为( X，Y)和输入距离和角度，并使用尖括号（<）隔开。

CAD期末总复习提纲~autocad复习纲要一、名词解释图形文件――后缀为.dwg的文件，它包括了图形的所有几何信息和形成该文件时系统的各种状态参数等。

图形单位――就是autocad用以度量图形的基本单位，就是一个无量纲单位。

用户可以把图形单位当作自己所需的量纲单位采用和认知。

图形界限――用户通过limits命令设定的矩形区域，其大小取决于要表示模型的大小。

模板图――在autocad中后缀为.dwt的文件，用作模（样）的图。

二、问答题及填空1、autocad命令的输出方式存有哪四种？输出了错误命令如何处置？、1）有菜单输入方式，即可以用菜单栏的下拉菜单、屏幕菜单和快捷菜单输入命令。

2）工具条输入，即用鼠标点击工具栏图标输入命令3）命令行输出。

即为用键盘在命令行上“命令：”提示符后输出命令。

4）空格或contrary重复输出按esc键取消当前命令，或通过右击的快捷菜单选择“取消”命令终止命令的执行。

2、在autocad绘图中点的坐标有，相对坐标和绝对坐标，相对坐标是指相对于前一坐标点的坐标，输入相对坐标时，应在坐标前加@。

3、绝对坐标和相对坐标都有直角坐标和极坐标。

4、图形屏幕和文本屏幕用f2键切换。

5、limits命令的功能就是规定当前图形的边界和掌控对边界的检查。

6、autocad常用的绘图命令存有哪些？讲出6种直线、圆、矩形、多段线、正多边形、画圆弧、画椭圆、画样条曲线、画点。

7、autocad常用的图形编辑命令有哪些？说出6种删掉、移动、激活、转动、翻转、偏转、镜像、阵列、浇水、倒角、圆角、水解等8、autocad对象抓取功能可以捕捉到哪些点？讲出6种端点、中点、圆心、焦点、像距、象限点、最近点9、autocad中的缩放命令zoom能将屏幕上的实体视觉尺寸放大或缩小，但实体的实际尺寸保持不变。

10、位移命令pan的功能就是在不能发生改变图形翻转比例的情况下位移图形。

11、详述用autocad画以下图形的操作步骤。

复习提纲题型1．填空题15分2．单项选择题8分3．多项选择题8分4．判断题10分5．简答题24分6．计算算法题35分（3道题都源于第三、第四章重点内容里面）第一章概述12数据存储、数值计算、数据处理、自动控制、辅助设计、人工智能、娱乐活动2.1计算机的主要优势：储存量大，运行速度快，可无限利用已有信息3、理解“以技术人员为中心的制造模式”和“以计算机为中心的制造模式”技术中心：技术人员按照不同的分工，接受前道工序的工作才能延续下去，只能按照时间顺序执行计算机为中心：利用计算机使整个过程有序化和并行化，大大减少设计制造过程链的长度5、CAD、CAM、CAE、CAPP、PDM的概念、基本功能和CAD/CAM的技术原理？6、CAD/CAM的技术软件一般包含的基本功能？应具备图形图像处理、产品与过程建模、信息存储与管理、工程计算分析与优化、工程信息传输与交换、模拟与仿真、人机交互、信息的输入和输出等基本功能。

7、CAD/CAM的主要任务有哪些？几何建模、工程绘图、计算分析、优化设计、有限元分析、计算机辅助工艺规程设计、数控编程、动态仿真、计算机辅助测试技术、工程数据管理7、能写出五种以上的主流计算机辅助软件，并能简述其特点。

Proe：以其参数化、基于特征、全相关等概念闻名于CAD界。

该软件的应用领域主要是针对产品的三维实体模型建立、三维实体零件的加工、以及设计产品的有限元分析。

Ug：一般认为UG是业界最好、最具有代表性的数控软件，它提供了功能强大的刀具轨迹生成方法Solidword：三维造型是该软件的主要优势，功能强大、易学易用、技术创新这三大特点❖AutoCAD，CAXA，Pro/E，I-DEAS，UG，CATIA，SolidWorks8、CAD/CAM技术的发展趋势？设计思想参数化、设计平台微机化、应用模式集成化、设计过程智能化、应用手段网络化、设计模型实体化与可视化、设计方法并行化、设计技术标准化4、掌握现代产品研发的过程和在不同的阶段采用哪种具体的CAD/CAM技术。

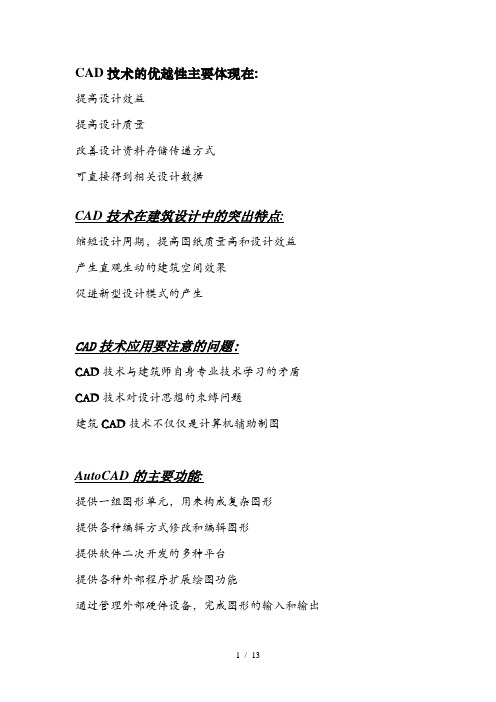

CAD技术的优越性主要体现在:提高设计效益提高设计质量改善设计资料存储传递方式可直接得到相关设计数据CAD技术在建筑设计中的突出特点:缩短设计周期，提高图纸质量高和设计效益产生直观生动的建筑空间效果促进新型设计模式的产生CAD技术应用要注意的问题:CAD技术与建筑师自身专业技术学习的矛盾CAD技术对设计思想的束缚问题建筑CAD技术不仅仅是计算机辅助制图AutoCAD的主要功能:提供一组图形单元，用来构成复杂图形提供各种编辑方式修改和编辑图形提供软件二次开发的多种平台提供各种外部程序扩展绘图功能通过管理外部硬件设备，完成图形的输入和输出AutoCAD在建筑设计中的应用主要体现下以下几个方面：运用AutoCAD强大的绘图、编辑、自动标注等功能可以完成各阶段图纸的绘制、管理、打印输出、存档和信息共享等工作；运用AutoCAD强大三维模型创建和编辑功能，以真正的空间概念进行设计，从而能够全面真实地反映建筑物的立体形象；二次开发适用于建筑设计的专业程序和专业软件;运用AutoCAD的外部扩展接口技术，与外部程序和数据库相连接，可以解决诸如建筑物理、经济等方面的数据处理和研究，为建筑设计的合理性、经济性提供可优化参照的有效数据。

简述建筑设计表达的方式和类别:建筑墨线图建筑渲染图建筑动画和虚拟现实技术简述建筑设计与CAD技术的关系。

1.1 可行性研究可行性研究所考虑的环境影响因素一般有：建筑密度、建筑日照、视线、阴影、高度控制、建筑色彩、街道造型及形式等。

使用建筑CAD技术，以上这些因素都可以加以形象研究和控制。

1.2 建筑方案设计在方案设计阶段中，可利用CAD技术中的绘图功能、计算功能以及三维体量分析功能等技术对建筑物的平面布置、建筑形式、立面处理和环境协调方面等做综合的设计，优化设计过程，提高了设计质量，同时CAD的渲染技术可以绘制高质量、逼真的建筑渲染图，甚至是动态的建筑动画和虚拟现实演示，这对于加强市场竞争，提高设计单位的生存能力有着重要的意义1.3 建筑初步设计初步设计是建筑设计的中间阶段。

CAD复习资料CAD复习资料⼀、思考题1.怎样快速执⾏上⼀个命令？答：按2.如何取消正在执⾏的命令？答：按AutoCAD返回到命令⾏。

3.如何打开、关闭及移动⼯具栏？答：移动光标到任⼀个⼯具栏上，单击⿏标右键，弹出光标菜单，在此菜单上列出了所有⼯具栏的名称，若名称前带有“√”标记，则表⽰该⼯具栏已打开。

选择菜单上某⼀选项，就打开或关闭相应的⼯具栏。

将光标箭头移动到⼯具栏边缘或是⼯具栏头部的双线条上，若⼯具栏已显⽰出蓝⾊的标题栏，就将光标移⾄标题栏上。

按下⿏标左键，⼯具栏边缘就出现⼀个灰⾊矩形框，继续按住左键并移动⿏标，⼯具栏就随光标移动。

4.如果⽤户想了解命令执⾏的详细过程，应怎么办？答：启动某⼀命令，按AutoCAD就显⽰该命令的帮助信息。

5.AutoCAD⽤户界⾯主要由哪⼏部分组成？答：AutoCAD⽤户界⾯主要由标题栏、菜单栏、绘图窗⼝、⼯具栏、命令提⽰窗⼝、滚动条及状态栏等7个部分组成。

6.绘图窗⼝包含哪⼏种绘图环境？如何在它们之间切换？答：绘图窗⼝包含了两种绘图环境，⼀种称为模型空间，另⼀种称为图纸空间。

在此窗⼝底部有3个选项卡，缺省情况下【模型】选项卡是按下的，表明当前绘图环境是模型空间。

当单击【布局1】或【布局2】选项卡时，就切换⾄图纸空间。

7.请说明状态栏中8个控制按钮的主要功能，这些按钮可通过哪些快捷键来打开或关闭？答：：利⽤此按钮控制是否使⽤捕捉功能，相应快捷键为：通过这个按钮可打开或关闭栅格显⽰，相应快捷键为：利⽤它来控制是否以正交⽅式绘图，相应快捷键为：打开或关闭极坐标捕捉模式，相应快捷键为：打开或关闭⾃动捕捉实体模式，相应快捷键为：控制是否使⽤捕捉追踪功能，相应快捷键为：控制是否在图形中显⽰线条的宽度。

：当处于模型空间时，单击此按钮就切换到图纸空间，按钮也变为，再次单击它，就进⼊浮动模型视⼝。

8.利⽤【标准】⼯具条上的哪些按钮来快速缩放及移动图形？答：利⽤按钮缩放图形，利⽤按钮平移图形。

cad复习资料CAD复习资料近年来，计算机辅助设计（CAD）在各个行业中得到了广泛的应用。

无论是建筑师、工程师还是设计师，都离不开CAD软件的帮助。

因此，掌握CAD技能已经成为现代职场中不可或缺的一项能力。

为了帮助大家更好地复习CAD知识，本文将提供一些有关CAD复习资料的建议和指导。

首先，要复习CAD，我们需要了解CAD的基本概念和原理。

CAD是一种利用计算机技术辅助进行设计和绘图的工具。

它能够帮助我们更加高效地进行设计、修改和展示。

CAD软件通常包括了绘图工具、编辑工具、三维建模工具等功能模块，我们需要熟悉这些工具的使用方法和操作技巧。

其次，我们可以通过学习CAD的相关教材和教程来加深对CAD知识的理解。

市面上有许多优秀的CAD教材，如《AutoCAD基础教程》、《SolidWorks从入门到精通》等。

这些教材通常会从CAD的基础知识开始介绍，逐渐深入到高级技巧和实际应用。

同时，还有一些在线教程和视频教程可以供我们参考，如Coursera、YouTube等平台上的CAD课程。

通过系统学习这些教材和教程，我们能够更好地掌握CAD的使用技巧和方法。

此外，我们还可以通过参加CAD培训班或者在线学习平台上的课程来提升自己的CAD技能。

这些培训班和课程通常由经验丰富的CAD专家授课，能够帮助我们更加深入地理解和应用CAD技术。

在培训班或者在线学习平台上，我们可以学习到更多实际案例和项目经验，提高自己的实际操作能力。

除了学习教材和参加培训班，我们还可以通过做一些实际的CAD项目来巩固和应用所学的知识。

可以选择一些简单的设计任务，如绘制平面图、进行三维建模等。

通过实际操作，我们能够更好地理解CAD软件的功能和应用场景，提高自己的设计能力和创造力。

此外，与CAD相关的技术论坛和社区也是一个宝贵的资源。

在这些论坛和社区中，我们可以与其他CAD爱好者和专家交流，分享经验和技巧。

在遇到问题和困惑时，我们可以在这些平台上提问，得到其他人的帮助和指导。

常考cad知识点总结CAD（计算机辅助设计）是一种使用计算机来辅助进行设计和绘图的技术。

它是现代工程设计和制造中不可或缺的一部分，能够大大提高设计师和工程师的工作效率和精度。

在工程设计和制造领域，CAD软件已经成为一种标准工具，因此掌握CAD知识非常重要。

本文将总结常考的CAD知识点，包括软件基础知识、绘图基础、三维建模、装配与注释等内容。

1. 软件基础知识CAD软件有许多种类，常见的有AutoCAD、SolidWorks、CATIA、Pro/E等。

不同的软件具有不同的界面和操作方式，但它们都有一些共通的基础知识。

比如，CAD软件中常用的命令包括绘图命令、编辑命令、模型构建命令等。

掌握这些命令的使用方法是使用CAD 软件的基础。

此外，还有CAD软件的文件格式、图纸标准、单位设定等知识。

在实际设计中，不同的CAD软件支持不同的文件格式，因此需要了解文件格式之间的转换方法。

而图纸标准和单位设定对于设计的准确性也非常重要，设计师需要明确所使用的标准和单位，并且能够正确设置CAD软件的单位。

2. 绘图基础CAD软件可以用来进行二维绘图和三维建模，而二维绘图是建立在三维坐标系基础上的。

因此，掌握二维绘图的基础知识对于理解三维建模非常重要。

二维绘图中常见的绘图命令包括绘制直线、圆弧、矩形、多边形等。

此外，还有修剪、延伸、偏移、镜像等编辑命令。

这些命令是用来构建二维线框图的基础，设计师需要熟练掌握它们的使用方法。

在二维绘图中，还有常见的绘图对象包括线、圆、弧、多段线、文本等。

掌握这些绘图对象的特性和用法也是二维绘图的基础。

3. 三维建模三维建模是CAD软件的核心功能之一，它作为设计与制造的基础，对于工程设计和制造具有至关重要的作用。

在三维建模中，常见的建模操作包括拉伸、旋转、放样、倒角、镜像等。

这些操作用来实现三维实体的构建和编辑。

设计师需要熟练掌握这些操作并理解它们的原理，以便能够有效地进行三维建模工作。

在建模过程中，还需要了解三维模型的特性，比如体积、质心、截面特性等。

cad 复习资料CAD 复习资料CAD（计算机辅助设计）是一种利用计算机技术辅助进行设计、绘图和模拟的工具。

它在各个领域，如建筑、机械、电子等方面都得到了广泛应用。

对于学习和掌握CAD技术，复习资料是必不可少的辅助工具。

本文将为大家介绍一些CAD复习资料，帮助大家更好地掌握这一技术。

一、教材与参考书籍1.《CAD基础教程》这本教材是一本适合初学者的CAD教材，通过详细的图文解析，帮助读者了解CAD的基本概念、操作方法和应用技巧。

它包含了众多实例和练习题，可以帮助读者巩固所学知识。

2.《CAD原理与应用》这本书是一本较为综合的CAD参考书籍，它系统地介绍了CAD的原理、方法和应用。

书中包含了大量实例和案例，有助于读者理解CAD在实际工程中的应用。

3.《CAD机械制图与实习指导》这本书主要介绍了CAD在机械制图中的应用，包括绘制机械零件图、装配图以及工程图等。

通过学习这本书，读者可以了解到CAD在机械工程中的具体应用技巧。

二、在线教程与视频1.网上课程现如今，互联网上有很多CAD的在线教程，如Coursera、Udemy等平台上都有相关的课程。

这些课程通常由专业的讲师录制，内容详实，结构清晰。

学习者可以根据自己的需求选择合适的课程进行学习。

2.视频教程在视频网站上，如YouTube、Bilibili等，也有很多CAD的视频教程。

这些视频通常由CAD专家或从业者制作，内容生动有趣，能够帮助学习者更好地理解CAD的操作方法和技巧。

三、练习题与案例分析1.练习题集练习题是巩固所学知识的有效方式。

可以在书籍或在线平台上找到一些CAD的练习题集，通过完成这些练习题，可以提高自己的CAD操作能力和应用水平。

2.案例分析通过分析一些实际案例，可以更好地理解CAD在实际工程中的应用。

可以在网上搜索一些CAD案例，并对其进行分析和讨论，从中学习到更多的CAD技巧和经验。

四、实践与项目除了理论知识的学习，实践和项目也是掌握CAD技术的重要途径。

cad知识点梳理CAD知识点梳理。

一、基本概念。

1. CAD的定义。

- CAD（Computer - Aided Design）即计算机辅助设计，是利用计算机及其图形设备帮助设计人员进行设计工作的软件。

2. CAD软件的应用领域。

- 机械设计：用于设计各种机械零件、装配体等。

例如汽车发动机零件的设计，通过CAD可以精确地绘制出零件的形状、尺寸，并且进行虚拟装配，检查零件之间的配合是否合理。

- 建筑设计：绘制建筑平面图、立面图、剖面图等。

建筑师可以利用CAD软件快速创建建筑模型，直观地展示建筑的外观和内部结构，还能方便地进行日照分析、空间布局优化等。

- 电子电路设计：设计电路板布局、电路原理图等。

电子工程师借助CAD工具可以高效地规划电路元件的位置，连接线路，避免线路交叉等问题。

二、界面与基本操作。

1. CAD界面组成。

- 标题栏：显示软件名称和当前打开文件的名称。

- 菜单栏：包含各种命令，如文件操作（新建、打开、保存等）、编辑命令（复制、粘贴、移动等）、绘图命令（直线、圆、矩形等）、修改命令（缩放、旋转、偏移等）等。

- 工具栏：提供常用命令的快捷图标，方便用户快速调用。

例如，绘图工具栏包含绘制基本图形的工具图标，修改工具栏有对图形进行编辑修改的工具图标。

- 绘图区：是进行图形绘制和编辑的主要区域。

- 命令行：用户输入命令和查看系统提示信息的地方。

2. 基本操作。

- 新建文件：可以通过菜单栏的“文件 - 新建”命令或者使用快捷键Ctrl + N 来创建新的CAD文件。

- 打开文件：选择“文件 - 打开”或者快捷键Ctrl+O，然后在弹出的对话框中选择要打开的文件。

- 保存文件：“文件 - 保存”（快捷键Ctrl+S）用于保存当前文件，如果是第一次保存会提示输入文件名和保存路径；“文件 - 另存为”则可以将文件以不同的文件名或者文件格式保存到指定位置。

- 鼠标操作：- 左键：用于选择对象、指定点等操作。
