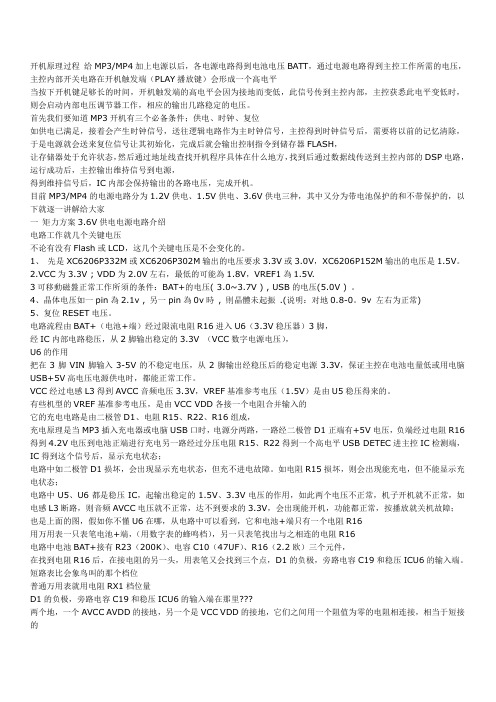

开机原理过程给MP3/MP4加上电源以后，各电源电路得到电池电压BATT，通过电源电路得到主控工作所需的电压，主控内部开关电路在开机触发端（PLAY播放键）会形成一个高电平当按下开机键足够长的时间，开机触发端的高电平会因为接地而变低，此信号传到主控内部，主控获悉此电平变低时，则会启动内部电压调节器工作，相应的输出几路稳定的电压。

首先我们要知道MP3开机有三个必备条件；供电、时钟、复位如供电已满足，接着会产生时钟信号，送往逻辑电路作为主时钟信号，主控得到时钟信号后，需要将以前的记忆清除，于是电源就会送来复位信号让其初始化，完成后就会输出控制指令到储存器FLASH，让存储器处于允许状态，然后通过地址线查找开机程序具体在什么地方，找到后通过数据线传送到主控内部的DSP电路，运行成功后，主控输出维持信号到电源，得到维持信号后，IC内部会保持输出的各路电压，完成开机。

目前MP3/MP4的电源电路分为1.2V供电、1.5V供电、3.6V供电三种，其中又分为带电池保护的和不带保护的，以下就逐一讲解给大家一矩力方案3.6V供电电源电路介绍电路工作就几个关键电压不论有没有Flash或LCD，这几个关键电压是不会变化的。

1、先是XC6206P332M或XC6206P302M输出的电压要求3.3V或3.0V，XC6206P152M输出的电压是1.5V。

2.VCC为3.3V ; VDD为2.0V左右，最低的可能為1.8V，VREF1為1.5V.3可移動磁盤正常工作所須的条件：BAT+的电压( 3.0~3.7V ) , USB的电压(5.0V ) 。

4、晶体电压如一pin為2.1v , 另一pin為0v時, 則晶體未起振 .(说明：对地0.8-0。

9v 左右为正常)5、复位RESET电压。

电路流程由BAT+（电池+端）经过限流电阻R16进入U6（3.3V稳压器）3脚，经IC内部电路稳压，从2脚输出稳定的3.3V （VCC数字电源电压），U6的作用把在3脚VIN脚输入3-5V的不稳定电压，从2脚输出经稳压后的稳定电源3.3V，保证主控在电池电量低或用电脑USB+5V高电压电源供电时，都能正常工作。

MP3MP4三大方案电源电路

MP3MP4三大方案电源电路

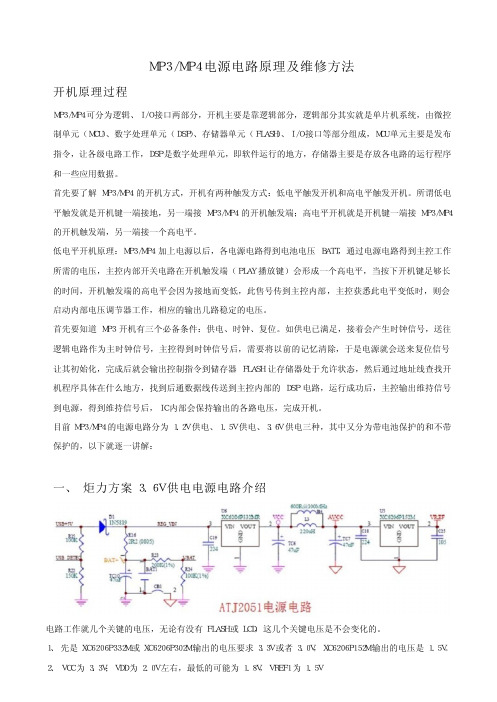

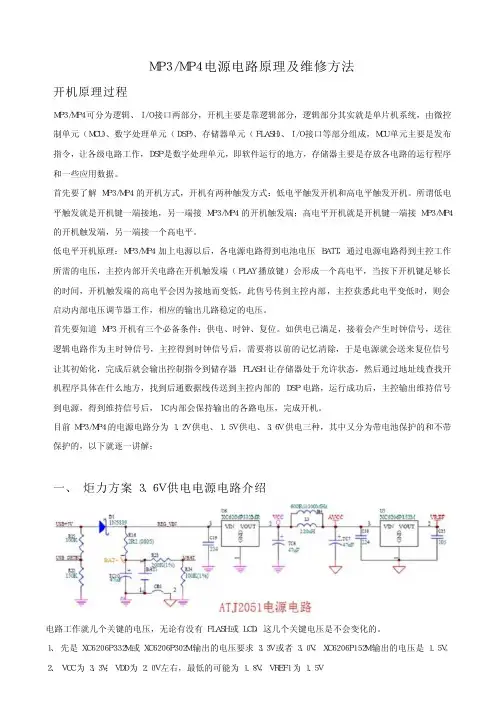

ＭＰ３／ＭＰ４电源电路原理及维修方法　开机原理过程　ＭＰ３／ＭＰ４可分为逻辑、Ｉ／Ｏ接口两部分，开机主要是靠逻辑部分，逻辑部分其实就是单片机系统，由微控制单元（ＭＣＵ）、数字处理单元（ＤＳＰ）、存储器单元（ＦＬＡＳＨ）、Ｉ／Ｏ接口等部分组成，ＭＣＵ单元主要是发布指令，让各级电路工作，ＤＳＰ是数字处理单元，即软件运行的地方，存储器主要是存放各电路的运行程序和一些应用数据。

　首先要了解ＭＰ３／ＭＰ４的开机方式，开机有两种触发方式：低电平触发开机和高电平触发开机。

所谓低电平触发就是开机键一端接地，另一端接ＭＰ３／ＭＰ４的开机触发端；高电平开机就是开机键一端接ＭＰ３／ＭＰ４的开机触发端，另一端接一个高电平。

　低电平开机原理：ＭＰ３／ＭＰ４加上电源以后，各电源电路得到电池电压ＢＡＴＴ，通过电源电路得到主控工作所需的电压，主控内部开关电路在开机触发端（ＰＬＡＹ播放键）会形成一个高电平，当按下开机键足够长的时间，开机触发端的高电平会因为接地而变低，此售号传到主控内部，主控获悉此电平变低时，则会启动内部电压调节器工作，相应的输出几路稳定的电压。

　首先要知道ＭＰ３开机有三个必备条件：供电、时钟、复位。

如供电已满足，接着会产生时钟信号，送往逻辑电路作为主时钟信号，主控得到时钟信号后，需要将以前的记忆清除，于是电源就会送来复位信号让其初始化，完成后就会输出控制指令到储存器ＦＬＡＳＨ让存储器处于允许状态，然后通过地址线查找开机程序具体在什么地方，找到后通数据线传送到主控内部的ＤＳＰ电路，运行成功后，主控输出维持信号到电源，得到维持信号后，ＩＣ内部会保持输出的各路电压，完成开机。

　目前ＭＰ３／ＭＰ４的电源电路分为１．２Ｖ供电、１．５Ｖ供电、３．６Ｖ供电三种，其中又分为带电池保护的和不带保护的，以下就逐一讲解：　一、　炬力方案３．６Ｖ供电电源电路介绍　　电路工作就几个关键的电压，无论有没有ＦＬＡＳＨ或ＬＣＤ，这几个关键电压是不会变化的。

5V-USB充电器电路图

5V-USB充电器电路图

USB充电器套件，又名MP3/MP4充电器，输入AC160-240V,50/60Hz,额定输出：DC 5V 250mA（标签贴纸为500mA,如果要长期输出更大电流，请更换Q1为13003）。

MP3和MP4在全国范围大量流行，不过作为日常用品的充电器由于直接和220V高压相连，具有故障率较高，容易损坏的特点，特别是买到那些不成熟的产品后，真是苦不看言。

最后，受学校老师委托，我们联系到了一款成熟量产的充电器套件，现在一同给广大电子爱好者分享。

下面是对着实物绘制的电路原理图：（电路板上有多种元件安装方法，安装请与原理图、实物图为准，PCB板上有些元件孔是不要安装的，有些元件要装在别的元件孔上，这点请注意！）说明：为了简化电路，达到学习目地，图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。

接通电源后，C1会有300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1,Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。

当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。

本电路虽然元件少，但是还设计有过流过载短路保护功能。

当负载过载或者短路时，Q1的集电极电流大增，而Q1的发射极电阻R1会产生较高的压降，这个过载或者短路产生的高电压会经过R3让Q2饱和导通，从而让Q1截止停止输出防止过载损坏。

充电器电路原理解析

充电器电路原理解析

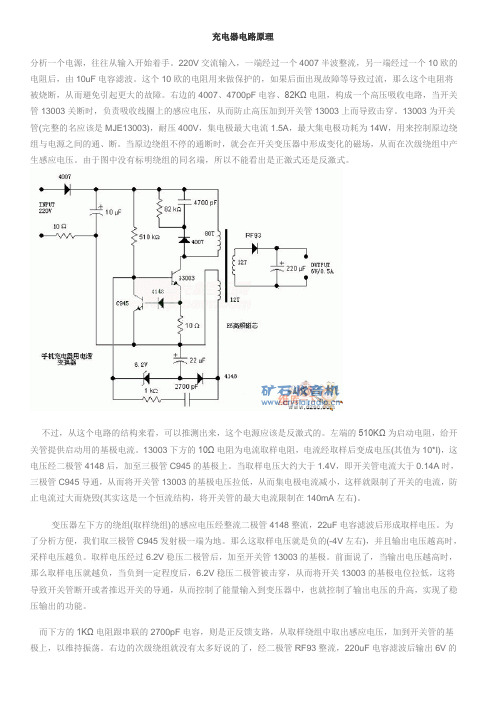

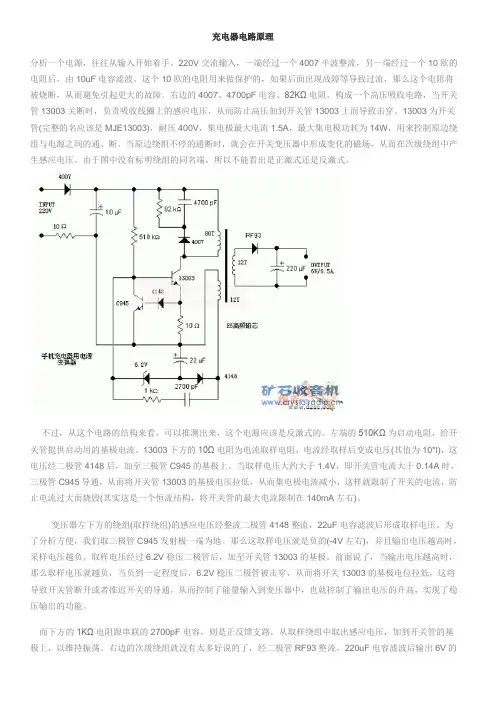

充电器电路原理分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

MP3MP4电源电路原理及维修

D1的负极，旁路电容C19和稳压ICU6的输入端在那里???两个地，一个AVCC AVDD的接地，另一个是VCC VDD的接地，它们之间用一个阻值为零的电阻相连接，相当于短接的。VIN是电压输入，V是电压，IN是输入，VOUT是电压输出AVCC，A是AUDIO的代表字母，VCC是电压，为方便确认，AVCC就理解为音频电源。我们再看看复位和升压电路。升压电路（电源调整电路）原理。电路主要由DC/DC直流转换IC（升压IC）U7、储能电感L2、续流二极管D2等组成，储能电感L2、有什么作用??其主要作用是通过调整升压，输出12V直流电压，供电路使用；当4脚得到主控IC送来的启动信号时，启动U7开始工作，通过内部的电路动作，电感L2的储能，二极管D2的续流作用，U7的2#经电阻R20输出12V电压；电路中R17、L2、D2、U7、R20任何一个损坏都会引起无12V电压故障。
在用数字万用表电压档、测试主控（ATJ2085 AMP2051 ）8脚、9脚两端电压，正常为0.84V至1.76V、（注：此电压为播放音量OUT大小时测试结果）。如果两脚电压为0.0V、或者一脚电压为0.0V、另一脚电压为正常电压0.84V至1.76V、可以确定主控芯片损坏、另外芯片温度高，也可确定损坏 更换OK。
一 矩力方案3.6V供电电源电路介绍
电路工作就几个关键电压，不论有没有Flash或LCD，这几个关键电压是不会变化的。
1、 先是XC6206P332M或XC6206P302M输出的电压要求3.3V或3.0V，XC6206P152M输出的电压是1.5V。
2、VCC为3.3V ; VDD为2.0V左右，最低的可能為1.8V，VREF1為1.5V.
3、可移動磁盤正常工作所須的条件：BAT+的电压( 3.0~3.7V ) , USB的电压(5.0V ) 。

5V-USB开关电源充电器电路设计

5V-USB充电器电路图,有详细制作步骤文章出处： 发布时间： 2012-4-9 10:38:25 | 1958 次阅读 | 26次推荐 | 0条留言USB充电器套件，又名MP3/MP4充电器，输入AC160-240V,50/60Hz,额定输出：DC 5V 250mA （标签贴纸为500mA,如果要长期输出更大电流，请更换Q1为13003）。

MP3和MP4在全国范围大量流行，不过作为日常用品的充电器由于直接和220V高压相连，具有故障率较高，容易损坏的特点，特别是买到那些不成熟的产品后，真是苦不看言。

最后，受学校老师委托，我们联系到了一款成熟量产的充电器套件，现在一同给广大电子爱好者分享。

下面是对着实物绘制的电路原理图：（电路板上有多种元件安装方法，安装请与原理图、实物图为准，PCB板上有些元件孔是不要安装的，有些元件要装在别的元件孔上，这点请注意！）说明：为了简化电路，达到学习目地，图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。

接通电源后，C1会有300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1,Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。

当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。

MP3MP4机的原理和检


图7-30 集成到CPU中的音频信号编码电路
整理ppt
9
（6）耳机电路
图7-31所示为采用晶体管作为消音管的耳机电路。
图7-31 采用晶体管消音的耳机电路
整理ppt
10
图7-32所示为典型的采用场效应晶体管作为消音管的耳机电路实例
图7-32 采用场效应管消音的耳机电路
整理ppt
11
（7）扬声器驱动电路
整理ppt
6
图7-28所示为音频切换电路。
图7-28 音频切换电路MM74HC4066
整理ppt
7
（5）音频信号编码电路
图7-29所示为采用U11 WM8731集成编码器的电路图。
图7-29 音频信号编码电路
整理ppt
8
随着MP3/MP4机集成化的发展，音频信号编码电路大多数被集成到了CPU和解 码器芯片中，如图7-30所示。
图7-23所示分别为采用了MS6333（或MS6313）音频D/A转换器的电路结构。
整理ppt
1
图7-23 音频D/A转换器的电路结构
整理ppt
2
（2）音频信号放大器电路
图7-24所示为MP3/MP4机播放器中的音频D/A转换器和音频放大器的电路实例。
图7-24 音频信号放大器电路
整理ppt
3
（3）FM收音电路
图7-40所示为LCD液晶显示屏驱动电路 。
图7-40 液晶显示屏驱动接口电路
整理ppt
19
图7-41所示为LCD背光灯的驱动电路。
图7-41 LCD背光灯驱动电路
整理ppt
20
图7-42所示为LCD偏压放大电路。
图7-42 LCD偏压放大电路

MP3MP4机的原讲义理和检修3

MP3MP4机的原理和检修3
精品jing
2．MP4的电源电路 （1）电池电量检测电路
图7-52所示为ACER PM02 MP4机的电池电量检测电路。
图7-52 电池电量检测电路
（2）电池充电电路
图7-53所示Leabharlann ACER PM02 MP4机的电池充电电路 。
图7-53 电池充电和稳压电路
图7-53 电池充电和稳压电路
表7-2 LCD液晶显示屏检测电压值
7.3.4 耳机接口电路的故障检修
图7-69所示为典型耳机电路参考原理图，图7-70所示为该电路的对应实物图。
图7-69 典型耳机电路原理图
图7-70 对应的实物图
具体检测时，首先检测耳机电路中的电阻，将万用表调到欧姆挡，正常时测得 阻止为22左右，具体操作如图7-71所示。
图7-60 连接计算机
如图7-61所示，将示波器的1只探头的接地夹与MP3机的电池负极引线相连，并 使MP3机处于工作状态，如播放音乐模式。
图7-61 设置检测环境
7.3.2 操作按键电路的检修
当操作按键有4个引脚时，先用万用表检测出哪2个引脚为同1个点。 可以先将万用表表笔分别接在操作按键的2个不同的焊接点上，然后按下按键， 使其导通。 如果操作按键良好，万用表指针会从无穷大摆到0的位置，具体操作如图7-63 所示。
图7-63 操作按键的检测
7.3.3 LCD显示及驱动电路的检 修
图7-64所示为典型LCD显示及驱动电路的实物图。
（a）典型（SPCA7550芯片）显示驱动电路实物图
（b）典型（SPCA7550芯片）显示驱动电路 图7-64 典型LCD显示驱动电路实物图及其电路图
如图7-65所示，为了使MP3机的LCD显示屏一直有数据输入显示，可以将MP3机 处于图片浏览模式或是音乐播放/暂停模式。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

MP4/MP3充电器电路图与电路分析
原理分析
该款MP4/MP3充电器外观小巧,外壳上印有"AC100-250V. 100mA"与“DC5V+5%.200-300mA”等参数字样。

其内电路实测
如附图所示，现简析其工作原理如下。

插上市电后，交流220V电压经电阻R1限流后，由D1-D4.C1进行整流滤波,并在C1上产生300V左右的直流电压,此电压经电阻R2加至振荡管Q1的基极,使Q1得到偏置而导通.由D6.C3.R6等元件构成的自激反馈网络将脉冲变压器L2反馈绕组上的感应脉冲馈至Q1基极, 使其维持于连续振荡的工作状态.同时,变压器次级L3上产生的感应电压经过D7,C5整流滤波,形成略高于5V的直流输出电压,经过R7加至输出端口上,再通过USB转换线供给MP4/MP3机工作或充电.R4,R5.Q2,IC1,DW1等元件构成反馈式电压自动调整电路.当市电波动电压升高时,Q1振荡管的e极所接反馈电阻R4压降增大，而此压降通过 R5加至Q2基极，Q2的c-e极导通程度亦会增大，从而削弱Q1的工作偏置，使其c极电流下降，达到自动调整并让输出电压保持稳定。

反之，若市电电压降低，自动反馈调整电路会朝相反的方向调整，让输出电压保持稳定。

如果另遇其他原因造成输出电压升高，此时输出电路端的DW1则会因电压过高而击穿，而使光电耦合器IC1输出一侧导通电阻相应降低，从而加强反馈元件C4 上电压对Q2的控制作用，自动的调整振荡电路的状态，以对输出电压的升高产生有效抑制。

附图中元件C2.R3,D5为干扰吸收电路，可吸收开关电源工作时产生的反峰脉冲，以可靠保护振荡管的安全。

二.维修实例
[实例一]不工作.
在检修时发现输出端口无5V电压输出,测C1上无300V直流电压.说明故障点在R1.D1~D4.C1元件范围.后经断电之后逐一检测,测出R1 电阻断路,但外观却完好.将其更换后再开机,充电器恢复正常.
[实例二]充电器空载时"LED"红灯亮,但插接MP3负载后熄灭且MP3机不工作.
根据空载时"LED红"可发光的情况,初步分析振荡电路可起振工作.检查低压输出部分元件未见异常.检查振荡电路部分时,测到
Q1管e极所连反馈电阻R4 阻值偏大，判断为该电阻已变质，造成振荡偏弱，输出带负载能力减弱。

在更换R4为新电阻后，
开机再试，充电器在插接MP3机后工作性能完全恢复。

MP4电路图。
