1.3几种常见电场的电场线分布

匀强电场 等量异种点电荷的电场 等量同种点电荷的电场－ － － － 点电荷与带电平+孤立点电荷周围的电场几种典型电场线分布示意图及场强电势特点表一、场强分布图二、列表比较 下面均以无穷远处为零电势点，场强为零。

孤立的 正点电荷电场线直线，起于正电荷，终止于无穷远。

场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。

等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

孤立的 负点电荷电场线直线，起于无穷远，终止于负电荷。

场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。

等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。

电势每点电势为负值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。

电势由连线的一端到另一端先升高再降低，中点电势最高不为零。

中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。

电势中点电势最低，由中点至无穷远处逐渐升高至零。

等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。

电势每点电势为正值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。

电势由连线的一端到另一端先降低再升高，中点电势最低不为零。

中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。

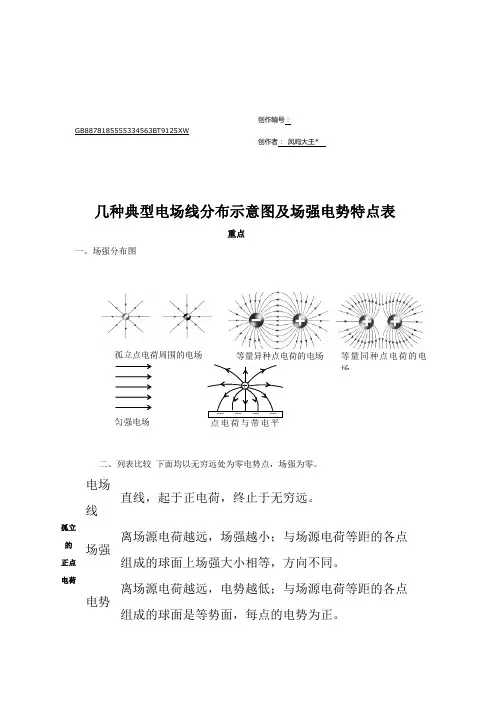

匀强电场 等量异种点电荷的电场 等量同种点电荷的电场－ － － － 点电荷与带电平+孤立点电荷周围的电场创作编号：GB8878185555334563BT9125XW创作者： 凤呜大王*几种典型电场线分布示意图及场强电势特点表重点一、场强分布图二、列表比较 下面均以无穷远处为零电势点，场强为零。

孤立的 正点电荷电场线直线，起于正电荷，终止于无穷远。

场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。

等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

孤立的负点电荷电场线直线，起于无穷远，终止于负电荷。

场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。

等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。

电势每点电势为负值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。

电势由连线的一端到另一端先升高再降低，中点电势最高不为零。

中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。

电势中点电势最低，由中点至无穷远处逐渐升高至零。

等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。

电势每点电势为正值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。

电势由连线的一端到另一端先降低再升高，中点电势最低不为零。

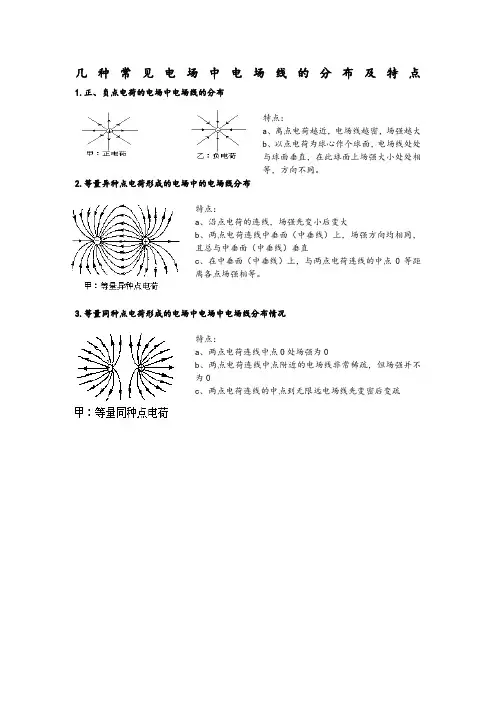

几种常见电场中电场线的分布及特点1.正、负点电荷的电场中电场线的分布
特点：
a、离点电荷越近，电场线越密，场强越大
b、以点电荷为球心作个球面，电场线处处
与球面垂直，在此球面上场强大小处处相
等，方向不同。

2.等量异种点电荷形成的电场中的电场线分布
特点：
a、沿点电荷的连线，场强先变小后变大
b、两点电荷连线中垂面（中垂线）上，场强方向均相同，
且总与中垂面（中垂线）垂直
c、在中垂面（中垂线）上，与两点电荷连线的中点0等距
离各点场强相等。

3.等量同种点电荷形成的电场中电场中电场线分布情况
特点：
a、两点电荷连线中点O处场强为0
b、两点电荷连线中点附近的电场线非常稀疏，但场强并不
为0
c、两点电荷连线的中点到无限远电场线先变密后变疏。

匀强电等量异种点电荷的电等量同种点电荷－ － － 点电荷与带电+孤立点电荷周围的几种典型电场线分布示意图及场强电势特点表重点一、场强分布图二、列表比较 下面均以无穷远处为零电势点，场强为零。

孤立的 正点电荷电场线 直线，起于正电荷，终止于无穷远。

场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。

等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

孤立的 电场线直线，起于无穷远，终止于负电荷。

场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球负点电荷面上场强大小相等，方向不同。

电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。

等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。

电势每点电势为负值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。

电势由连线的一端到另一端先升高再降低，中点电势最高不为零。

中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。

电势中点电势最低，由中点至无穷远处逐渐升高至零。

等电场大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是量同种正点电荷线直线。

电势每点电势为正值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。

电势由连线的一端到另一端先降低再升高，中点电势最低不为零。

中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。

匀强电场 等量异种点电荷的电场 等量同种点电荷的电场－ － － － 点电荷与带电平+孤立点电荷周围的电场几种典型电场线分布示意图及场强电势特点表一、场强分布图二、列表比较 下面均以无穷远处为零电势点，场强为零。

孤立的 正点电荷电场线直线，起于正电荷，终止于无穷远。

场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。

等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

孤立的 负点电荷电场线直线，起于无穷远，终止于负电荷。

场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。

等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。

电势每点电势为负值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。

电势由连线的一端到另一端先升高再降低，中点电势最高不为零。

中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。

电势中点电势最低，由中点至无穷远处逐渐升高至零。

等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。

电势每点电势为正值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。

电势由连线的一端到另一端先降低再升高，中点电势最低不为零。

中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。

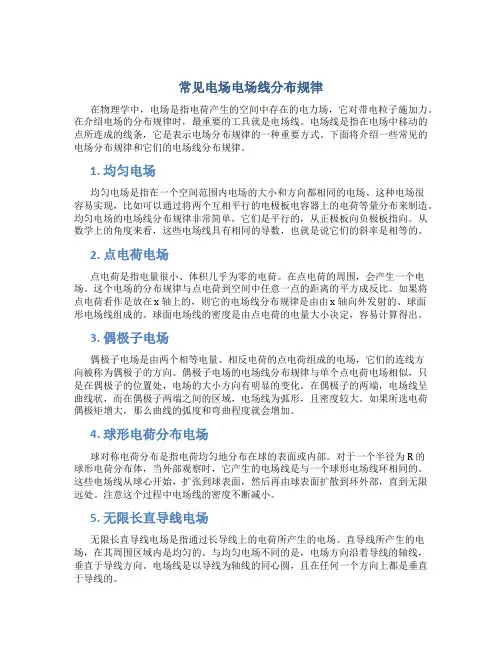

常见电场电场线分布规律在物理学中，电场是指电荷产生的空间中存在的电力场，它对带电粒子施加力。

在介绍电场的分布规律时，最重要的工具就是电场线。

电场线是指在电场中移动的点所连成的线条，它是表示电场分布规律的一种重要方式。

下面将介绍一些常见的电场分布规律和它们的电场线分布规律。

1. 均匀电场均匀电场是指在一个空间范围内电场的大小和方向都相同的电场。

这种电场很容易实现，比如可以通过将两个互相平行的电极板电容器上的电荷等量分布来制造。

均匀电场的电场线分布规律非常简单，它们是平行的，从正极板向负极板指向。

从数学上的角度来看，这些电场线具有相同的导数，也就是说它们的斜率是相等的。

2. 点电荷电场点电荷是指电量很小、体积几乎为零的电荷。

在点电荷的周围，会产生一个电场。

这个电场的分布规律与点电荷到空间中任意一点的距离的平方成反比。

如果将点电荷看作是放在 x 轴上的，则它的电场线分布规律是由由 x 轴向外发射的、球面形电场线组成的。

球面电场线的密度是由点电荷的电量大小决定，容易计算得出。

3. 偶极子电场偶极子电场是由两个相等电量、相反电荷的点电荷组成的电场，它们的连线方向被称为偶极子的方向。

偶极子电场的电场线分布规律与单个点电荷电场相似，只是在偶极子的位置处，电场的大小方向有明显的变化。

在偶极子的两端，电场线呈曲线状，而在偶极子两端之间的区域，电场线为弧形，且密度较大。

如果所选电荷偶极矩增大，那么曲线的弧度和弯曲程度就会增加。

4. 球形电荷分布电场球对称电荷分布是指电荷均匀地分布在球的表面或内部。

对于一个半径为 R 的球形电荷分布体，当外部观察时，它产生的电场线是与一个球形电场线环相同的。

这些电场线从球心开始，扩张到球表面，然后再由球表面扩散到环外部，直到无限远处。

注意这个过程中电场线的密度不断减小。

5. 无限长直导线电场无限长直导线电场是指通过长导线上的电荷所产生的电场。

直导线所产生的电场，在其周围区域内是均匀的。

常见电场电场线分布规律————————————————————————————————作者：————————————————————————————————日期：常见电场电场线分布规律电场强度、电场线、电势部分基本规律总结整理：胡湛霏一、几种常见电场线分布：二、等量异种电荷电场分析1、场强：①在两点电荷连线上，有正电荷到负电荷，电场强度先减小后增大，中点O的电场强度最小。

电场强度方向由正电荷指向负电荷；②两点电荷的连线的中垂线上，中点O的场强最大，两侧场强依次减小。

各点电场强度方向相同。

2、电势：①由正电荷到负电荷电势逐渐降低；②连线的中垂线所在的、并且与通过的所有电场线垂直的平面为一等势面；③若规定无限远处电势为0，则两点电荷连线的中垂线上各点电势即为0。

3、电势能：（设带电粒子由正电荷一端移向负电荷一端）①带电粒子带正电：电场力做正功，电势降低，电势能减少；②带电粒子带负点：电场力做负功，电势降低，电势能增加。

三、等量同种电荷电场分析1、场强：①两点电荷的连线上，由点电荷起，电场强度越来越小，到终点O的电场强度为0，再到另一点电荷，电场强度又越来越大；②两点电荷连线的中垂线上，由中点O向两侧，电场强度越来越大，到达某一点后电场强度又越来越小；③两点电荷（正）连线的中垂线上，电场强度方向由中点O指向外侧，即平行于中垂线。

2、电势：①两正点电荷连线上，O点电势最小，即由一个正点电荷到另一正点电荷电势先降低后升高。

连线的中垂线上，O电电势最大，即O点两侧电势依次降低。

②两负点电荷连线上，O点电势最大，即由一个负点电荷到另一负点电荷电势先增高后降低。

连线的中垂线上，O点电势最小，即O点两侧电势依次升高。

③其余各点电势由一般规律判断，顺着电场线方向电势逐渐降低。

3、电势能：①由电势判断：若带电粒子为正电荷，则电势越高，电势能越大；若带电粒子为负电荷，则电势越高，电势能越小。

②由功能关系判断：若电场力做负功，则电势能增加；若电势能做正功，则电势能减少。

一、场强分布图二、列表比较下面均以无穷远处为零电势点，场强为零。

孤立的正点电荷电场线直线，起于正电荷，终止于无穷远。

场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。

等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

孤立的负点电荷电场线直线，起于无穷远，终止于负电荷。

场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。

等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。

电势每点电势为负值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。

电势由连线的一端到另一端先升高再降低，中点电势最高不为零。

中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。

电势中点电势最低，由中点至无穷远处逐渐升高至零。

等量电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。

同种正点电荷电势每点电势为正值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。

电势由连线的一端到另一端先降低再升高，中点电势最低不为零。

中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。

电势中点电势最高，由中点至无穷远处逐渐降低至零。

匀强电场等量异种点电荷的电场等量同种点电荷的电场点电荷与带电平孤立点电荷周围的电场 几种典型电场线分布示意图及场强电势特点表重点一、场强分布图二、列表比较 下面均以无穷远处为零电势点，场强为零。

孤立的正点电荷 电场线直线，起于正电荷，终止于无穷远。

场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。

等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

孤立的 负点电荷电场线直线，起于无穷远，终止于负电荷。

场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。

等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。

电势每点电势为负值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。

电势由连线的一端到另一端先升高再降低，中点电势最高不为零。

中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。

电势中点电势最低，由中点至无穷远处逐渐升高至零。

等量电场大部分是曲线，起于正电荷，终止于无穷远；有两条同种正点电荷线电场线是直线。

电势每点电势为正值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。

电势由连线的一端到另一端先降低再升高，中点电势最低不为零。

中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。

几种典型电场线分布示意图及场强电势特点表一、场强分布图二、列表比较下面均以无穷远处为零电势点，场强为零。

】孤立的正点电荷电场线直线，起于正电荷，终止于无穷远。

场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势）离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。

等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

孤立的负点电荷电场线直线，起于无穷远，终止于负电荷。

场强~离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。

等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

等量同种负点电电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。

电势每点电势为负值。

连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。

电势、由连线的一端到另一端先升高再降低，中点电势最高不为零。

（1）定义：电场中电势相等的点构成的面（2）等势面的性质：①在同一等势面上各点电势相等，所以在同一等势面上移动电荷，电场力不做功②电场线跟等势面一定垂直，并且由电势高的等势面指向电势低的等势面。

③等势面越密，电场强度越大④等势面不相交，不相切…（3）等势面的用途：由等势面描绘电场线，判断电场中电势的高低。

（4）几种电场的电场线及等势面①点电荷电场中的等势面：以点电荷为球心的一簇球面如图l所示。

②等量异种点电荷电场中的等势面：是两簇对称曲面，如图2所示。

③等量同种点电荷电场中的等势面：是两簇对称曲面，如图3所示。

④匀强电场中的等势面是垂直于电场线的一簇平面，如图4所示。

⑤形状不规则的带电导体附近的电场线及等势面，如图5所示。

注意：带方向的线表示电场线，无方向的线表示等势面。

几种典型电场线散布表示图及场强电势特色表一、场强散布图孤立点电荷四周的电场等量异种点电荷的电场等量同种点电荷的电场+匀强电场－－－－点电荷与带电平二、列表比较下边均以无量远处为零电势点，场强为零。

电场线直线，起于正电荷，停止于无量远。

孤立离场源电荷越远，场强越小；与场源电荷等距的各点构成的球面上场强盛小相等，方向不场强的同。

正点离场源电荷越远，电势越低；与场源电荷等距的各点构成的球面是等势面，每点的电势为电势电荷正。

等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

电场线直线，起于无量远，停止于负电荷。

孤立离场源电荷越远，场强越小；与场源电荷等距的各点构成的球面上场强盛小相等，方向不场强的同。

负点离场源电荷越远，电势越高；与场源电荷等距的各点构成的球面是等势面，每点的电势为电势电荷负。

等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。

电场线大多数是曲线，起于无量远，停止于负电荷；有两条电场线是直线。

等量电势每点电势为负值。

同种连以中点最小为零；对于中点对称的随意两点场强盛小相等，方向相反，都是背叛中负点场强线点；由连线的一端到另一端，先减小再增大。

电荷上电势由连线的一端到另一端先高升再降低，中点电势最高不为零。

中以中点最小为零；对于中点对称的随意两点场强盛小相等，方向相反，都沿着中垂场强垂线指向中点；由中点至无量远处，先增大再减小至零，必有一个地点场强最大。

线中点电势最低，由中点至无量远处渐渐高升至零。

电势上电场线大多数是曲线，起于正电荷，停止于无量远；有两条电场线是直线。

电势每点电势为正当。

连以中点最小为零；对于中点对称的随意两点场强盛小相等，方向相反，都是指向中等量场强线点；由连线的一端到另一端，先减小再增大。

同种上电势由连线的一端到另一端先降低再高升，中点电势最低不为零。

正点中以中点最小为零；对于中点对称的随意两点场强盛小相等，方向相反，都沿着中垂电荷场强垂线指向无量远处；由中点至无量远处，先增大再减小至零，必有一个地点场强最大。

电场线等电势量连场强异线种上电势点电中荷场强垂线上电势电场线等电势量连同场强线种上正电势点电中场强荷垂线上电势电场线等电势量连同场强线种上负电势点电中场强荷垂线上电势孤电场线立的场强正点电势电荷等势面大多数是曲线，起于正电荷，停止于负电荷孤电场线；有三条电场线是直线。

立中垂面有正电荷的一边每一点电势为的正，有负电荷的一边每一点电势为负。

场强负中点 E 最小且不等于零；对于中点对称的点点电势E 大小相等，方向同样， E电荷等势面方向由正电荷指向负电荷；由连线的一端到另一端， E 先减小再增大。

由正电荷到负电荷渐渐降低，中点电势为零。

中点 E 最大且不等于零；对于中点对称的点 E 大小相等，方向同样，且都与中垂线垂直由正电荷指向负电荷；由中点至无量远处，渐渐减小。

中垂面是一个等势面，电势为零。

大多数是曲线，起于正电荷，停止于无量远；有两条电场线是直线。

每点电势为正当。

中点 E 最小且为零；对于中点对称的点 E 大小相等，方向相反， E 方向沿连线指向中点；由连线的一端到另一端 E 先减小再增大。

由连线的一端到另一端先降低再高升，中点电势最低不为零。

中点 E 最小且为零；对于中点对称的点 E 大小相等，方向相反， E 方向沿中垂线背叛中点；由中点至无量远处， E 先增大再减小至零。

中点电势最高，由中点至无量远处渐渐降低至零。

大多数是曲线，起于无量远，停止于负电荷；有两条电场线是直线。

每点电势为负值。

中点 E 最小且为零；对于中点对称的点 E 大小相等，方向相反， E 方向沿连线背叛中点；由连线的一端到另一端 E 先减小再增大。

由连线的一端到另一端先高升再降低，中点电势最高不为零。

中点 E 最小且为零；对于中点对称的点 E 大小相等，方向相反， E 方向沿中垂线指向中点；由中点至无量远处， E 先增大再减小至零。

中点电势最低，由中点至无量远处渐渐高升至零。

孤.电场线直线，起于正电荷场，线终是止直于线无，穷起远于。

几种典型电场线分布示意图及场强电势特点表一、场强分布图
二、列表比较
下面均以无穷远处为零电势点，场强为零。

（1）定义：电场中电势相等的点构成的面
（2）等势面的性质：
①在同一等势面上各点电势相等，所以在同一等势面上移动电荷，电场力不做功
②电场线跟等势面一定垂直，并且由电势高的等势面指向电势低的等势面。

③等势面越密，电场强度越大
④等势面不相交，不相切
（3）等势面的用途：由等势面描绘电场线，判断电场中电势的高低。

（4）几种电场的电场线及等势面
①点电荷电场中的等势面：以点电荷为球心的一簇球面如图l所示。

②等量异种点电荷电场中的等势面：是两簇对称曲面，如图2所示。

③等量同种点电荷电场中的等势面：是两簇对称曲面，如图3所示。

④匀强电场中的等势面是垂直于电场线的一簇平面，如图4所示。

⑤形状不规则的带电导体附近的电场线及等势面，如图5所示。

注意：带方向的线表示电场线，无方向的线表示等势面。

图中的等势“面”画成了线，即以“线”代“面”。

图1 图2 图3 图5
图4。
