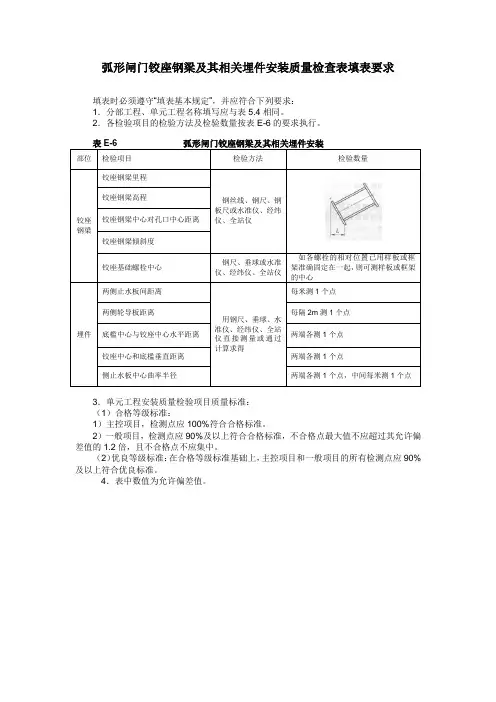

弧形闸门铰座钢梁及其相关埋件安装质量检查表填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．分部工程、单元工程名称填写应与表5.4相同。
2．各检验项目的检验方法及检验数量按表E-6的要求执行。
钢丝线、钢尺、钢
板尺或水准仪、经纬
如各螺栓的相对位置已用样板或框3．单元工程安装质量检验项目质量标准：
（1）合格等级标准：
1）主控项目，检测点应100%符合合格标准。
2）一般项目，检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
（2）优良等级标准：在合格等级标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
4．表中数值为允许偏差值。
