音响、延时控制电路

延时电路原理延时电路是电子技术中常见的一种电路，它可以在输入信号发生变化后延迟一段时间后再输出相应的信号。

延时电路在许多领域都有着重要的应用，比如在控制系统中用于延迟启动或延迟关闭，还可以用于脉冲整形、数字逻辑电路、计数器等方面。

本文将从延时电路的原理入手，介绍其工作原理、分类、应用等相关知识。

延时电路的工作原理是基于电容充放电的原理。

当输入信号发生变化时，电容开始充电或放电，通过电容的充放电过程来实现延时的效果。

延时电路的延时时间取决于电容的大小和电阻的阻值，可以通过改变电容或电阻的数值来调节延时时间。

根据延时电路的不同工作方式，可以将其分为模拟延时电路和数字延时电路两种类型。

模拟延时电路是利用电容充放电的原理来实现延时，输出信号是连续变化的模拟信号；而数字延时电路则是利用数字电路的工作原理，通过计数器、触发器等数字元件来实现延时，输出信号是离散的数字信号。

在实际应用中，延时电路有着广泛的用途。

在自动控制系统中，延时电路可以用于延迟启动或延迟关闭，保护设备免受突发的电压或电流冲击；在数字逻辑电路中，延时电路可以用于脉冲整形、时序控制等方面；在通信系统中，延时电路可以用于数据同步、时序控制等。

总之，延时电路在工业控制、通信、仪器仪表等领域都有着重要的应用。

除了以上提到的应用外，延时电路还可以用于音频处理、视频处理等领域。

比如在音频处理中，可以利用延时电路来实现混响效果；在视频处理中，可以利用延时电路来实现视频信号的同步处理。

在设计延时电路时，需要考虑电路的稳定性、精度和抗干扰能力。

另外，还需要根据具体的应用需求来选择合适的延时电路类型，比如在需要高精度的延时控制时，可以选择数字延时电路；而在需要连续变化的模拟信号延时时，可以选择模拟延时电路。

总的来说，延时电路是一种在电子技术中应用广泛的电路，它通过电容充放电或数字电路的工作原理来实现延时效果，在自动控制、数字逻辑、通信、音视频处理等领域都有着重要的应用。

调音台、均衡器、压限器、电子分频器、反馈抑制器、延时器、激励器、数字效果器、功放、音箱、正确连接方法。

一、调音台的连接提到音响系统，我们当然首先会想到调音台，调音台，会有很多种形容法，最贴切的莫过于把调音台比喻成一个音响系统的心脏了，这个心脏血液循环的如何，直接影响到整个系统的性能。

形象来说调音台就像一个大的水处理池，我们把多种音源信号像流水一样输入进这个大水池，然后在水池内对流入的各种水进行合理的处理，最后再从各种不同渠道流出去，整个过程就是这么简单。

因此对调音台的连接无非也是：输入和输出两大部分。

（一）、调音台输入部分的线路连接：调音台的输入信号大体上分为低阻话筒信号输入和高阻线路信号输入两种。

其实我们可以把低阻和高阻的区分看成是水压力或水流速度的不同。

比如：高阻输入的电平高，就好像水压很大，水流较急，直接输入到调音台这个水池里就合适了，不用在中间加什么环节来调整水压和水流速了；但低阻输入的电平低，就好像水压很低，水流很慢，直接输入到调音台这个水池里就不合适，我们就需要在大水池里加上一台抽水机，把低阻的低水压给它加大，让水流速度加快！所以调音台的低阻输入通道线路里都内置了专门的电路放大器，把低电平放大到合适的电平。

这样用水的特点来形容低阻信号和高阻信号大家应该很好理解了。

只有分清高阻、低阻之后才可以选择正确的线材进行相应的连接，大体上调音台输入插口基本可以分为3种：1、TRS：高阻输入部分通常要用6.35cm TRS立体声接头作平衡输入，尽量不要用6.35 TS 单音(声)接头作非平衡输入，而现在我们用的大部分音源播放设备如：CD、VCD、DVD、MD、MP3等以及大部分乐器的输出信号通常都是高阻信号。

2、XLR：而低阻通常用XLR卡侬接头作平衡输入，现在大部分的有线话筒通常都要用低阻插口与调音台连接。

3、RCA：如果有的调音台带有TAPE录音输入，那通常是采用RCA莲花接头进行连接。

调音台信号输入部分需要注意的问题：上面已经介绍了调音台的输入信号大体可分为低阻和高阻输入，但如何准确界定某一路信号是属于低阻还是高阻就需要灵活。

延时电路的工作原理延时电路是一种能够延迟电信号传输的电路，它在电子设备和系统中起着非常重要的作用。

延时电路的工作原理涉及到信号的传输、存储和释放，下面我们将详细介绍延时电路的工作原理。

首先，我们来介绍延时电路的基本组成部分。

延时电路通常由触发器、计数器、振荡器和控制逻辑等部分组成。

其中，触发器用于存储输入信号，计数器用于控制延时时间，振荡器用于产生时钟信号，控制逻辑用于协调各部分的工作。

这些部分相互配合，共同实现延时电路的功能。

其次，延时电路的工作原理主要包括输入信号的存储、延时时间的控制和延时信号的输出。

当输入信号到达延时电路时，触发器将信号存储起来，然后计数器开始计时，控制逻辑根据设定的延时时间控制计数器的工作。

当计数器计时结束时，触发器释放存储的信号，输出延时后的信号。

在延时电路中，振荡器的作用是产生时钟信号，为计数器提供计时的基准。

时钟信号的频率决定了延时电路的精度，通常情况下，频率越高，延时电路的精度越高。

控制逻辑则根据输入信号和设定的延时时间，控制计数器的工作，确保延时电路能够准确地延时输出信号。

延时电路在电子设备和系统中有着广泛的应用，比如在通信系统中用于信号的同步和对齐、在数字电路中用于控制信号的延时、在自动控制系统中用于时序控制等。

它能够实现对信号的精确控制和处理，提高系统的稳定性和可靠性。

总的来说，延时电路的工作原理是通过存储、计时和输出信号，实现对电信号的延时控制。

它由触发器、计数器、振荡器和控制逻辑等部分组成，通过这些部分的协调配合，能够实现对信号的精确延时。

延时电路在电子领域有着重要的应用，对于提高系统性能和稳定性具有重要意义。

奇声AV-388D后级功放音箱喇叭保护电路图及原理详解奇声AV-388D后级功放电路及原理详解图3是奇声AV-388D后级功放的保护触发、驱动电路。

直流检出电路由D4～D7组成的桥式整流电路，再由Q15、Q14加以放大，推动施密特触发器工作。

无论左右声道出现正的或负的电压都可能使Qi5、Q14导通驱动后级释放继电器，使功放和音箱得到保护。

图奇声AV-388D后级功放电路(可另存至本地电脑放大观看)图中。

保护驱动电路是一个以Q13、Q12为核心的施密特触发器。

选择合适的R28、R27、R26的电阻值，保证Qi2基极起始状态为高电平，Q12饱和导通。

此时，Q12的射极电流流过R26时，在R26两端形成电压，使Q13发射极(即触发器的入端)无高控制电压时．Qi3处于截止状态，实现第一稳态．继电器处于吸合状态，功放进行正常的输出。

当检测电路或开机延时电路输出的高电平(此电平必须高于触发器的触发门电平)加到Ot3的基极时，Q13由截止翻转到导通状态，同时出现正反馈过程：UQl3b↑→IQl3b↑→IQl3c↑→UQl3c↓→LIQl2b↓→IQl2e↓→IR26↓→UR26↓→IQl3b↑。

Q13迅速地饱和导通，其集电极电压几乎O，使Q12由饱和导通变为截止，触发器的输出翻转为第三稳态，继电器释放，进入保护状态。

当触发器输入端的保护电压下降(如：开机延时保护结束或过载状态解除)，达到关门电平时，Q13退出饱和，并引发另一次与第一稳态过程相反的正反馈。

Q12由截止再次变为饱和导通，电路又返回到第一稳态，继电器吸合，保护取消。

电路中R43为限流电阻，D3为继电器反电动势释放二极管,以防反电动势损坏Q12。

另外．由于继电器需要的吸合启动电流较大，该电路在电阻R43两端电路并联了电容C22。

继电器吸合启动前，电容被R43放电；Q12饱和导通瞬间,由于C22两端电压不能突变，启动电流绕过R43的阻碍，经C22直通,使继电器迅速吸合。

06519课题音响、延时控制电路一．目的要求掌握电路的装配和调试的要求与方法，并能独立排除加工过程中遇到的简单故障，初步掌握简单电路的实样测绘操作技能。

二．授课内容1．概述遥控控制的应用越来越广泛，它的控制方式有无线电波、红外线、光控、声控等。

声控就是利用声音通过声／电传感器和控制电路最终达到控制的目的。

声控电路结构简单、成本低廉、使用方便，但抗干扰性能较差。

本电路就是利用声音控制红、绿指示灯的亮、灭，实际应用时将继电器的触头去控制门铃、蜂鸣器、灯光、报警电路等，就可以实现遥控控制。

2．电路分析（附图后）电路由话筒、两级音频放大电路、射极耦合触发器、微分电路、单稳态触发器、驱动电路、指示灯电路和直流稳压电源等组成。

话筒是一个声／电传感器，将声音信号变成电信号，作为控制信号源。

话筒输送来的电信号非常微弱，必须经过两级音频放大器(V4，V5)的放大才足以推动控制电路。

放大电路采用分压式偏置电路、直流电流串联负反馈和电容器耦合，具有工作稳定、频带宽等优点。

被放大的音频信号加至射极耦合触发器(V6，V7)的输入端，经过整形、变换，输出矩形波信号。

C9、R20组成微分电路，将矩形波变换成正、负尖脉冲。

单稳态触发器稳态时V9处于饱和状态，集电极输出低电平；通过V16将负尖脉冲加至V9的基极，使V9发生翻转，由饱和变为截止状态，进入暂态过程，集电极输出高电乎。

从波形图上也能看出，暂态过程期间，再次出现负尖触发脉冲将不会改变电路的状态，起到了避免驱动电路频繁动作的作用。

驱动电路和指示灯电路在单稳态触发器处于稳态期间，V10截止，继电器失电释放，发光二极管V18(红)发光，V17(绿)熄灭；在单稳态触发器处于暂态期间，V10饱和，继电器得电吸合，V17发光，V18熄灭。

暂态过程的时间取决于RP2，R22，C10的数值，通过改变以上元件的参数可以调整暂态时间的长短。

直流稳压电源是典型的串联型稳压电源电路。

三．技能训练1．电路图2．工具、仪器仪表和器材准备(1)常用电子组装工具一套，万用表一只。

8．一种平时不耗电的磁控报警器 图 5-50 是它的电路图，它是在音响电路中接入干簧管，再将干簧管放入两块相吸引的磁铁之间， 这时，干簧管并不闭合，电路不导通。当移动一块磁铁后干簧管立即闭合，电路导通报警。制作时先把干 簧管安放在门窗的木框上，同时把一块磁铁固定在干簧管的上方，把另一块磁铁安放在门窗对着干簧管处 的下方，注意一定要使这两块磁铁相吸，这时干簧管不导通，喇叭不发出音响。一旦门窗打开，干簧管被 上方磁铁吸引闭合，电路导通，发出音响报警。
图 5-62 19．延时开的小“灯” 图 5-63 是它的电路图，它是将延时关电路中的电阻和电容交换位置，便可成为延时开的电路。 按下按键，发光二极管由亮转灭，当手指离开按键后，会发现过一会儿发光二极管才亮。
图 5-63 20．水沸报警器 先将热敏电阻放入一个直径为 8 毫米左右、长 100 毫米的铜管或不锈钢管内，引出导线，用树 脂封好，不能进水。图 5-64 是它的电路图。实验时插入开水中，要慢慢调整可调电阻的阻值，使它到 100℃ 时音响报警，低于这个温度时没有音响报警。
图 5-58 15．见光响音乐 早上阳光照进屋内，它就播放出音乐。图 5-59 是它的电路图，它是在见光就亮的光控“灯”中， 去掉发光二极管，改接音乐片和扬声器而成。制作时可以根据自己所希望的亮度，慢慢调整可调电阻值。 该装置还可以以市场销售的小型激光指示器为光源枪，将光敏电阻安放在靶心处，找一个不透 光的圆筒套在光敏电阻上，遮挡外部光线对它的干扰，调整可调电阻值，做成光电打靶器。
图 5-59 16．黑暗光控报警器 图 5-60 是它的电路图，它是在黑暗控制“灯”亮电路中接上音乐片电路，制作时根据所需的暗 度下调整可调电阻值到发出音乐响声。 该装置还可以与小型激光指示器或其他光线配合，做成报警器，如在圈养的动物外围，将小型 激光指示器远距离照射光敏电阻，当有动物外逃时，挡住激光束，便会报警。或者将脚③与计算器中的连 加相接，用来对传送带上的物品个数进行计算，或者用于通道显示有人、动物通过等。

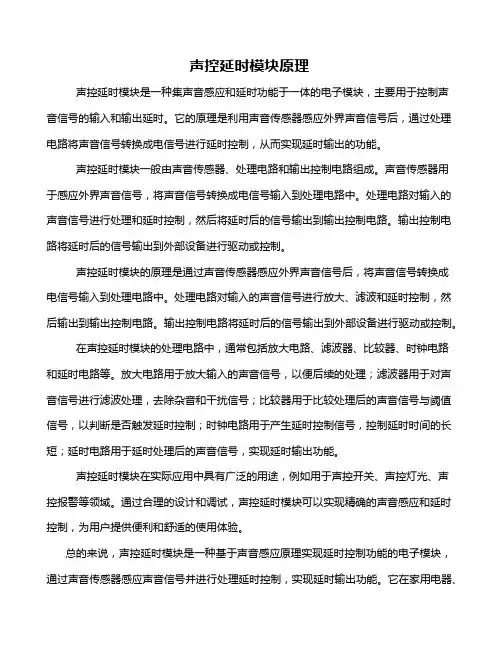

声控延时模块原理声控延时模块是一种集声音感应和延时功能于一体的电子模块，主要用于控制声音信号的输入和输出延时。

它的原理是利用声音传感器感应外界声音信号后，通过处理电路将声音信号转换成电信号进行延时控制，从而实现延时输出的功能。

声控延时模块一般由声音传感器、处理电路和输出控制电路组成。

声音传感器用于感应外界声音信号，将声音信号转换成电信号输入到处理电路中。

处理电路对输入的声音信号进行处理和延时控制，然后将延时后的信号输出到输出控制电路。

输出控制电路将延时后的信号输出到外部设备进行驱动或控制。

声控延时模块的原理是通过声音传感器感应外界声音信号后，将声音信号转换成电信号输入到处理电路中。

处理电路对输入的声音信号进行放大、滤波和延时控制，然后输出到输出控制电路。

输出控制电路将延时后的信号输出到外部设备进行驱动或控制。

在声控延时模块的处理电路中，通常包括放大电路、滤波器、比较器、时钟电路和延时电路等。

放大电路用于放大输入的声音信号，以便后续的处理；滤波器用于对声音信号进行滤波处理，去除杂音和干扰信号；比较器用于比较处理后的声音信号与阈值信号，以判断是否触发延时控制；时钟电路用于产生延时控制信号，控制延时时间的长短；延时电路用于延时处理后的声音信号，实现延时输出功能。

声控延时模块在实际应用中具有广泛的用途，例如用于声控开关、声控灯光、声控报警等领域。

通过合理的设计和调试，声控延时模块可以实现精确的声音感应和延时控制，为用户提供便利和舒适的使用体验。

总的来说，声控延时模块是一种基于声音感应原理实现延时控制功能的电子模块，通过声音传感器感应声音信号并进行处理延时控制，实现延时输出功能。

它在家用电器、安防设备、娱乐器材等领域有着广泛的应用前景，可以为人们的生活和工作带来更多的便利和快捷。

电子管功放电路全集一．电子管差分放大电路,用的电子管有ECC83 pdf（12AX7）二．前级放大器电源电路图前级放大器电路如图1所示，左右声道完全相同。

它由两级电压放大加阴极输出器组成，V1为第一级电压放大。

现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。

W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。

V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。

采用直接耦合的V2a 与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。

这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。

传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。

V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。

V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。

阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。

它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。

一台靓声、工作稳定可靠的放大器，离不开优质的电源作保证，特别是前级放大器，对电源的品质要求相当高，不应有交流声和噪声，哪怕只有一丁点儿，经过功率放大后，都会产生可怕的声压级，会严重影响音质。

6922电子管前级放大器图2是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。

控制开关SA
三个位置：合位、分位、零位置
2
3
1
4
手柄平时处于“零位置”
顺时针方向旋转45 合闸 因为合闸位是个不固定旳位置，操
作完毕后控制开关手柄在弹簧力作用下， 自动沿逆时针方向转45返回中间零位。
逆时针方向45 分闸 松手后复位
变电所信号装置
变电所中，运营人员为了及时发觉与分析 故障，迅速消除和处理事故，统一调度 和协调生产，除了依托测量仪表或监视 系统监视设备运营外，还必须借助灯光 和音响信号装置反应设备正常和非正常 旳运营状态。
不同，控制电路分为： 灯光监视控制回路 音响监视控制回路。
（三）控制电路旳基本技术性能
1、能进行正常旳人工分闸与合闸，又能进行故障时旳自动分 闸或自动重叠闸。
2、能够指示断路器旳分、合闸位置状态，自动分、合闸时应 有明显旳信号显示。
3、能监视控制电源及下一次操作电路旳完整性。
4、不论断路器旳操动机构中是否设有预防跳跃旳机械闭锁装 置，控制电路中均应设预防跳跃旳电气闭锁装置。
高压开关旳控制信号电路
一、控制信号电路概述
（一）控制电路旳基本构成
变电所旳断路器、隔离开关旳控制电路一般是由 指令单元、闭锁单元、连锁单元、中间传送放 大单元、执行单元和连接它们旳导线等二次电 气设备构成。
（二）控制电路旳类型
按指令电器与操作机构之间距离旳远近，电气控 制旳方式可分为：
远动控制 距离控制 就地控制 按对断路器工作状态、控制电路完整性监视方式
变电所二次系统
二次接线（二次系统）
二次设备：与一次设备保持电气隔离旳低 电压、小容量旳相应设备。 二次设备：对一次设备进行监察，测量， 控制，保护，调整旳补贴设备。

断电延时时间继电器1. 简介断电延时时间继电器是一种电气控制器，用于在电源断电后延迟一段时间后自动切断输出电路，以保护设备和防止电源突然恢复对设备造成损坏。

该继电器广泛应用于各种需要延时切断电路的场合，如家用电器、工业设备和通信设备等。

2. 原理断电延时时间继电器的原理比较简单，它由输入电路、延时电路和输出电路组成。

•输入电路：接收电源电压，通常是直流或交流电压。

输入电路通常包括保险丝和电源开关，用于保护和控制电路。

•延时电路：延时电路根据设定的延时时间控制继电器切断输出电路的时机。

延时电路通常由计时电路、电阻和电容器组成。

当电源断电后，电容器开始充电。

当电容器充电到一定电压时，计时电路会触发继电器切断输出电路。

•输出电路：输出电路通常是一个继电器或一组开关，用于切断输出电路。

当延时时间到达后，继电器会被触发，切断输出电路。

输出电路还可能包括保护电路，用于保护设备免受电源突然恢复的影响。

3. 使用场景断电延时时间继电器在各种场景中都有广泛的应用。

3.1 家用电器在家庭中，断电延时时间继电器可以用于延时关闭电视、音响等电器设备。

当电源断电后，继电器开始计时，在设定的延时时间到达后自动切断电器，以避免设备长时间处于待机状态，节省能源。

3.2 工业设备在工业领域，断电延时时间继电器经常用于控制机械设备或生产线的电源。

当电源突然断电时，继电器可以延时一段时间后切断电源，以避免机械设备受到电源突然恢复的冲击，保护设备和员工的安全。

3.3 通信设备在通信设备中，断电延时时间继电器用于延时切断电源，以保护设备和数据的安全。

当电源突然断电时，继电器可以延时一段时间后切断电源，避免设备故障造成数据丢失或设备损坏。

4. 选型指南选择适合的断电延时时间继电器需要考虑以下几个因素：4.1 延时时间根据实际需求确定所需的延时时间。

不同的继电器提供不同的延时范围，一般从几秒到几十分钟不等。

4.2 输入电压根据实际应用场景确定所需的输入电压。

延时电路原理延时电路是一种能够延迟电信号传输的电路，它在很多领域都有着广泛的应用，比如在控制系统、通信系统、数字电子设备等方面。

延时电路的原理主要是通过延长或者缩短电信号的传输时间来实现延时的效果，下面我们将详细介绍延时电路的原理及其应用。

延时电路主要由延时元件和控制元件组成。

延时元件可以是电容器、电感、晶体管等，它们能够在电路中引入一定的延时效果。

而控制元件则是用来控制延时元件的工作状态，比如开关、触发器等。

通过合理地设计和组合这些元件，就可以实现不同范围的电信号延时。

在数字电子设备中，延时电路通常用于控制信号的同步和时序。

比如在存储器中，为了保证数据的正确读写，就需要使用延时电路来控制不同信号的传输时间，以避免数据冲突和错误。

在通信系统中，延时电路则可以用来调整信号的传输时间，以保证数据的稳定和可靠传输。

除此之外，延时电路还可以应用于控制系统中。

在自动化生产线上，为了保证各个部件的协调工作，就需要使用延时电路来实现信号的延时和同步。

这样可以有效地避免因为信号传输时间不一致而导致的误操作和事故。

在实际的电路设计中，延时电路的原理需要根据具体的应用需求进行灵活的设计。

不同的延时元件和控制元件的选择，以及它们之间的连接方式都会影响到延时电路的性能和稳定性。

因此，设计工程师需要对延时电路的原理有深入的理解，才能够设计出性能优良的延时电路。

总的来说，延时电路是一种非常重要的电子元件，它在现代电子技术中有着广泛的应用。

通过合理地设计和应用延时电路，可以实现信号的精确控制和同步，从而提高电子设备的性能和可靠性。

希望通过本文的介绍，读者能够对延时电路的原理有更深入的了解，从而能够更好地应用于实际的工程设计中。

AB类常用功放IC1．音频功率放大集成电路音响系统中使用的音频功率放大集成电路除上述介绍的厚膜功率放大集成电路外,还有半导体运算功率放大集成电路(具有高放大倍数并有深度负反馈的直接耦合放大器).常用的音频功率放大集成电路有TA7227、TA7270、TA7273、TA7240P、TDA1512、TDA1520、TDA1521、TDA1910、TDA2003、TDA2004、TDA2005、TDA2008、TDA1009、TDA7250、TDA7260、μPC1270H、μPC1185、μPC1242、HA1397、HA1377、AN7168、AN7170、LA4120、LA4180、LA4190、LA4420、LA4445、LA4460、LA4500、LM12、LM1875、LM2879、LM3886等型号.2．数码延时集成电路数码延时集成电路主要用于卡接OK系统中,其内部通常由滤波器、A/D转换器、D/A转换器、存储器、主逻辑控制电路、自动复位电路等组成.常用的数码延时集成电路有YX8955、TC9415、IN706、ES56033、CXA1644、CU9561、BU9252、BA5096、PT2398、PT2395、GY9403、GY9308、YSS216、M65850P、M65840、M65835、M65831、M50199、M50195、M50194等型号.3．二声道三维环绕声处理集成电路音响系统中使用的二声道三维(3D)环绕声系统有SRS、Spatializer、Q Surround、YMERSION TM和虚拟杜比环绕声系统.常用的SRS处理集成电路有SRSS5250S、NJM2178等型号.Spatializer处理集成电路有EMR4.0、PSZ740等型号.Q Surround处理集成电路有QS7777等型号.YMERSION TM处理集成电路有YSS247等型号.4．杜比定向逻辑环绕声解码集成电路杜比定向逻辑环绕声解码系统是将经过杜比编码处理过的左、右二声迹信号解调还原成四声道(前置左、右声道和中置声道、后置环绕声道)音频信号.常用的杜比定向逻辑环绕声解码集成电路有M69032P、M62460、LA2785、LA2770、NJW1103、YSS215、YSS241B、SSM-2125、SSM-2126等型号.5．数码环绕声解码集成电路音响系统中使用的数码环绕声系统有杜比数码(AC-3)系统和DTS系统等,两种系统音频信号的记录与重放均为独立六声道(即5.1声道,包括前置左、右声道和中置、左环绕、右环绕、超重低音声道).常用的杜比数码环绕声解码集成电路有YSS243B、YSS902等型号.常用的DTS数码环绕声解码集成电路有DSP56009、DSP56362、CS4926等型号.BBE音质增强集成电路有BA3884、XR1071、XR1072、XR1075、M2150A、NJM2152等型号.7．电子音量控制集成电路电子音量控制集成电路是采用直流电压或串行数据控制的可调增益放大器,其内部一般衰减器、锁存器、移位寄存器、电平转换电路等组成.常用的电子音量控制集成电路有TA7630P、TC9154P、TC9212P、LC7533、XR1051、M51133P、AN7382、TCA730A、TDA1524A、LM1035、LM1040、M62446等型号.8．电子转换开关集成电路电子转换开关集成电路是采用直流电压或串行数据控制的多路电子互锁开关集成电路,内部一般由逻辑控制、电平转换、锁存器、变换寄存器、模拟开关等电路组成.常用的电子转换开关集成电路有LC7815(双4路)、LC7820(双10路)、LC7823(双7路)、TC9162N(双7路)、TC9163N(双8路)、TC9164N(双8路)、TC9152P(双5路)和TC4052BP(双4路)等型号.9．扬声器保护集成电路扬声器保护集成电路可以在功放电路出现故障、过载或过电压时,将扬声器系统与功放电路断开,从而达到保护扬声器和功放电路的目的. 扬声器保护集成电路内部一般由检测电路、触发器、静噪电路及继电器驱动电路等组成.常用的扬声器保护集成电路有TA7317、HA12002、μPC1237等型号.10．前置放大集成电路前置放大集成电路属于低噪声、低失真、高增益、宽频带的运算放大器,有较高的输入阻抗和良好的线性.常用的前置放大集成电路有NE5532、NE5534、NE5535、OP248、TL074、TL082、TL084、LM324、LM381、LM382、LM833、LM837等型号.TDA8920 2 x 50 W class-D power amplifierNXP Semiconductors48 TDA8920B 2 X 100 W class-D power amplifier47 TDA8920BJ 2 X 100 W class-D power amplifier46 TDA8920BTH 2 X 100 W class-D power amplifier45 TDA8920J 2 x 50 W class-D power amplifier44 TDA8920TH 2 x 50 W class-D power amplifier43 TDA8922 2 x 25 W class-D power amplifier42 TDA8922B 2 X 50 W class-D power amplifier41 TDA8922BJ 2 X 50 W class-D power amplifier40 TDA8922BTH 2 X 50 W class-D power amplifier39 TDA8922J 2 x 25 W class-D power amplifier38 TDA8922TH 2 x 25 W class-D power amplifier37 TDA8924 2 x 120 W class-D power amplifier36 TDA8924TH 2 x 120 W class-D power amplifier35 TDA8925 Power stage 2 x 15 to 25Wclass-D audio amplifier34 TDA8925J Power stage 2 x 15 to 25Wclass-D audio amplifier33 TDA8925ST Power stage 2 x 15 to 25Wclass-D audio amplifier32 TDA8926 Power stage 2 x 50 W class-D audio amplifier31 TDA8926J Power stage 2 x 50 W class-D audio amplifier30 TDA8927 Power stage 2 x 80 W class-D audio amplifier29 TDA8927J Power stage 2 x 80 W class-D audio amplifier28 TDA8927ST Power stage 2 x 80 W class-D audio amplifier27 TDA8927TH Power stage 2 x 80 W class-D audio amplifier26 TDA8928J Power stage 2 x 10 or 1 x 20 W class-D audio amplifie 25 TDA8928ST Power stage 2 x 10 or 1 x 20 W class-D audio amplifie 24 TDA8929 Controller class-D audio amplifier23 TDA8929T Controller class-D audio amplifier22 TDA8931 Power comparator 1 X 20 W21 TDA8931T Power comparator 1 X 20 W20 TDA8939 Zero dead time Class-D 7.5 A power comparatorTDA8939TH Zero dead time Class-D 7.5 A power comparatorNXP Semiconductors18 TDA8941 1.5 W mono Bridge Tied Load BTL audio amplifier17 TDA8941P 1.5 W mono Bridge Tied Load BTL audio amplifier16 TDA8942 2 x 1.5 W stereo Bridge Tied Load BTL audio amplifier15 TDA8942P 2 x 1.5 W stereo Bridge Tied Load BTL audio amplifier14 TDA8943 6 W mono Bridge Tied Load BTL audio amplifier13 TDA8943SF 6 W mono Bridge Tied Load BTL audio amplifier12 TDA8944 2 x 7 W stereo Bridge Tied Load BTL audio amplifier11 TDA8944J 2 x 7 W stereo Bridge Tied Load BTL audio amplifier10 TDA8945 15 W mono Bridge Tied Load BTL audio amplifier9 TDA8945S 15 W mono Bridge Tied Load BTL audio amplifier8 TDA8946 2 x 15 W stereo Bridge Tied Load BTL audio amplifier7 TDA8946J 2 x 15 W stereo Bridge Tied Load BTL audio amplifier6 TDA8947J 4-channel audio amplifier (SE: 1 W to 25 W; BTL: 4 W to 50 W) 5 TDA8960 ATSC 8-VSB demodulator and decoder4 TDA8961 ATSC Digital Terrestrial TV demodulator/decoder3 TDA8961 ATSC/NTSC digital TV front-end chipset2 TDA8980 ATSC/NTSC digital TV front-end chipset397 TDA7240AH 20WBRIDGE AMPLIFIER FOR CAR RADIO STMicroelectronics396 TDA7240A V 20WBRIDGE AMPLIFIER FOR CAR RADIO395 TDA7241 20W BRIDGE AMPLIFIER FOR CAR RADIO394 TDA7241B 20W BRIDGE AMPLIFIER FOR CAR RADIO393 TDA7241BH 20W BRIDGE AMPLIFIER FOR CAR RADIO392 TDA7245 5W AUDIO AMPLIFIER WITH MUTING AND STAND-BY391 TDA7245A 6W AUDIO AMPLIFIER WITH STAND-BY390 TDA7250 6W AUDIO AMPLIFIER WITH STAND-BY389 TDA7253 8W AMPLIFIER WITH MUTING388 TDA7253L 6W AMPLIFIER WITH MUTING387 TDA7255 22W FRONT REAR OR BRIDGE FULLY PROTECTED CAR RADIO AMPLIFIER 386 TDA7256 30W BRIDGE CAR RADIO AMPLIFIER385 TDA7261 25W MONO AMPLIFIER WITH MUTE/ST-BY384 TDA7262 20+20W STEREO AMPLIFIER WITH STAND-BY383 TDA7263 12+12W STEREO AMPLIFIER WITH MUTING382 TDA7263L 6 + 6W STEREO AMPLIFIER WITH MUTING381 TDA7263M 12+12W STEREO AMPLIFIER WITH MUTINGSTMicroelectronics380 TDA7264 25+25W STEREO AMPLIFIER WITH MUTE/ST-BY379 TDA7264A 25+25W STEREO AMPLIFIER WITH MUTE/ST-BY378 TDA7265 25 +25W STEREO AMPLIFIER WITH MUTE & ST-BY377 TDA7265SA 18W+18W STEREO AMPLIFIER WITH MUTE & ST-BY376 TDA7266 7+7W DUAL BRIDGE AMPLIFIER375 TDA7266 7+7W DUAL BRIDGE AMPLIFIER374 TDA7266 7W+7W DUAL BRIDGE AMPLIFIER373 TDA7266-J15-A-T 7+7W DUAL BRIDGE AMPLIFIER372 TDA7266B 10+10W DUAL BRIDGE AMPLIFIER STMicroelectronics371 TDA7266B 7W+7W DUAL BRIDGE AMPLIFIER370 TDA7266D 5W+5W DUAL BRIDGE AMPLIFIER369 TDA7266L 5W MONO BRIDGE AMPLIFIER368 TDA7266L-J15-A-T 7+7W DUAL BRIDGE AMPLIFIERTDA7266M 7W MONO BRIDGE AMPLIFIERSTMicroelectronics366 TDA7266M 7W+7W DUAL BRIDGE AMPLIFIER365 TDA7266MA 7W+7W DUAL BRIDGE AMPLIFIER364 TDA7266P 3+3W DUAL BRIDGE AMPLIFIER363 TDA7266S 5+5W DUAL BRIDGE AMPLIFIER362 TDA7266S 7W+7W DUAL BRIDGE AMPLIFIER361 TDA7266SA 7W+7W DUAL BRIDGE AMPLIFIER360 TDA7267 2W MONO AMPLIFIER359 TDA7267A 3W MONO AMPLIFIER358 TDA7268 2 x 2W STEREO AUDIO AMPLIFIER357 TDA7269 10+10W STEREO AMPLIFIER WITH MUTE & ST-BY356 TDA7269A 14+14W STEREO AMPLIFIER WITH MUTE & ST-BY355 TDA7269ASA 14W+14W STEREO AMPLIFIER WITH MUTE & ST-BY 354 TDA7269SA 10W+10W STEREO AMPLIFIER WITH MUTE & ST-BY 353 TDA7272A HIGH PERFORMANCE MOTOR SPEED REGULATOR352 TDA7273 SINGLE CHIP STEREO CASSETTE PLAYBACK SYSTEM351 TDA7273D SINGLE CHIP STEREO CASSETTE PLAYBACK SYSTEM350 TDA7274 LOW-VOLTAGE DC MOTOR SPEED CONTROLLER349 TDA7275A MOTOR SPEED REGULATOR348 TDA7278 HIGH-EFFICIENCY CD ACTUATOR DRIVER347 TDA7282 DUAL LOW-VOLTAGE POWER AMPLIFIER346 TDA7284 RECORD/PLAYBACK CIRCUIT WITH ALCSTMicroelectronics345 TDA7284D RECORD/PLAYBACK CIRCUIT WITH ALC344 TDA7285 STEREO CASSETTE PLAYER AND MOTOR SPEED CONTROLLER343 TDA7285D STEREO CASSETTE PLAYER AND MOTOR SPEED CONTROLLER342 TDA7286 SINGLE CHIP PREAMPLIFIER FOR DOUBLE DECK RADIO CASSETTE RECORDER 341 TDA7286D SINGLE CHIP PREAMPLIFIER FOR DOUBLE DECK RADIO CASSETTE RECORDER 340 TDA7293 120V - 100W DMOS AUDIO AMPLIFIER WITH MUTE/ST-BY339 TDA7293 120V - 100W DMOS AUDIO AMPLIFIER WITH MUTE/ST-BY338 TDA7293HS 120V - 100W DMOS AUDIO AMPLIFIER WITH MUTE/ST-BY。

一组优越的音响功放电路—STK3048A与STK6153/ 2008-11-30 20:41:51一组优越的音响功放电路—STK3048A与STK6153本文介绍一组最新推出的专用厚膜音响功放电路，其结构简单，却有出色现。

转载请注明转自“维修吧-”该电路由双声道电压放大厚膜Ic—STK3048A及功放厚膜ICSTK6153组成。

STK3048A是15脚单列式Ic其内部结构如图1所示。

图中只画出一个声道，其输入级为差分放大器，共发射极端和输出集电极端均采用恒流器负载，因而增益高、失真小，工作状态稳定。

其输出级采取集电极开路输出(6，10脚)和恒流器集电极开路输出(5，11脚)的方式，以配合STK6153，若作为单独的放大器使用时，两输出端要短接，以构成直流通路。

3脚和13脚是两路放大器的控制端，经电阻接地时恒流器得电开通，放大器工作，该端开路时放大器关断，因此可作控制及保护之用。

STK6153是10脚单列式功放IC，其内部结构如图2所示，其输入端(1，4脚)有恒压电路，以稳定功放器的静态偏流，使交越失真最小。

功放互补管分别以集电极开路的方式输出(4，6脚)，可以很方便地直接驱动更大功率的功放器。

由于该电路的独特结构，电源电压得以充分利用，因而效率高，动态范围大。

作为末级输出时，应将4，6脚连接起来作为输出端。

用3048A和6153组成的双声道后级放大器如图3所示，电路简单明了，外围元件甚少，电路中，R11与R13，R14与R16构成功放级负反馈，R7与R2，R10与R6构成大环路的适度负反馈。

Q1、Q2和相关电路为3048A提供稳定的直流电源。

3048A的3脚和13脚用作保护控制。

图3下半部是保护电路：Q3控制STK3048A的3脚和13脚，Q3导通时放大电路才开通，反之则被关断。

运放组成双稳态电路，R27和R30为电流取样电阻，当功放输出电流超过规定值时，将令Q4、Q5导通，负电位经D8、D9触发双稳态电路翻转，运放器输出高电位使Q3截止，整个放大器关断，起到保护作用。

延时电路的工作原理延时电路是一种能够延迟电信号传输的电路，它在现代电子设备中有着广泛的应用。

延时电路的工作原理主要通过控制电路中的电子元件，使得电信号在传输过程中出现一定的延迟，从而实现对电路的控制和调节。

下面将详细介绍延时电路的工作原理及其相关知识。

延时电路通常由稳压电源、时钟信号发生器、延时元件和触发器等部分组成。

首先，稳压电源提供电路所需的稳定电压，保证电路正常工作。

时钟信号发生器产生稳定的时钟信号，用于控制延时元件和触发器的工作。

延时元件通过控制输入信号的传输速度，实现对电信号的延时。

触发器则根据时钟信号的触发条件，对延时元件进行控制。

延时电路的工作原理是基于电子元件的特性和信号传输的原理。

在延时元件中，常用的包括电容、电感和晶体管等元件。

电容通过积累和释放电荷来实现对电信号的延时，电感则是利用磁场的存储和释放来实现延时。

晶体管则通过控制电流的导通和截断来实现对信号的延时。

这些元件在延时电路中起着至关重要的作用，通过它们的合理组合和控制，可以实现对电信号的精确延时。

在延时电路中，时钟信号发生器的作用也是至关重要的。

时钟信号发生器产生稳定的时钟信号，用于控制延时元件和触发器的工作。

时钟信号的频率和周期决定了延时电路的工作速度和精度。

通过合理设计和调节时钟信号的频率和周期，可以实现对延时电路的精确控制。

延时电路的工作原理还涉及触发器的作用。

触发器根据时钟信号的触发条件，对延时元件进行控制。

触发器的稳定性和灵敏度直接影响延时电路的性能。

通过合理选择和设计触发器，可以实现对延时电路的精确控制和调节。

综上所述，延时电路的工作原理是基于电子元件的特性和信号传输的原理，通过合理组合和控制电子元件、时钟信号发生器和触发器等部分，实现对电信号的精确延时。

延时电路在现代电子设备中有着广泛的应用，如在通信、控制系统、测量仪器等领域都有着重要的作用。

希望本文能够帮助大家更好地理解延时电路的工作原理，为相关领域的研究和应用提供参考。

kones功放电路图剖析1、电路剖析（1）整机概述高士AV-9092B型杜比定向逻辑解码AV功放选用日本JRC公司的杜比定向逻辑解码芯片NJW102L及带数码延时的电路NJU9702D，使该拓宽用具有极好的杜比解码功用和优异的数码声场处理作用。

整机电路框图如图1所示。

该机设有六组音频信号输入端和三组视频信号输入端，LD、CD、VCR的音频和视频信号输入可同步切换。

音频挑选电路选用两块HCF4051BE，视频挑选电路选用CD4052BE。

音频挑选和视频挑选电路均由单片机操控，经音频挑选后的左、右声道信号分为三路：一路作为线路输出信号，经线路输出端子LINEOUT输出；第二路送往继电器J11；第三路送入杜比定向逻辑解码器NJW1102L进行解码处理。

经解码输出的左、右主声道信号也送到继电器J11。

J11由单片机操控，用于信号直通（BYPASs），当挑选该办法时，左、右声道信号从音频输入挑选电路输出端经J11进入等响度操控电路。

绕过杜比定向逻辑解码器，使音响喜爱者赏识到原汁原味的音乐节目。

L、R主声道信号经J11后送到等响度操控电路处理后的信号，再经音量电位器调控音量平衡后，经A4、A5前置拓宽后分两路：一路送入主声道功率拓宽器（AL、AR）进行信号拓宽，然口贺学金后送到主声道音箱；另一路则送到超重低声滤波电路。

杜比定向逻辑解码器输出的中置声道（C）信号直接送到音量电位器调控音量后，经A6前置拓宽后分为两路：一路送到中置声道功放（AC）进行功率拓宽，然后送入中置音箱放音；另一路送到超重低声滤波电路。

该解码器输出的（S）信号直接送到音量电位器，调控音量后经A7前置拓宽再送入盘绕声道功放（AS）进行拓宽，然后送到盘绕音箱放音。

该机的卡拉OK电路有两路传声器输入插口，别离为MIC1和MIC2，输入后混构成一路，经A2拓宽后送到延时混响电路（M65850P）进行混响处理，经A3缓冲拓宽、音量操控、低通滤波，从A4、A5的输入端进入左，右主声道。

简易混响和环绕声发生器电路图如图是声效发生器的电路原理图。

电源可用9V电池或用外加9V直流电源插入电源插口XS5来进行供电。

1、工作原理电路的核心元件是一只1024级斗链式电荷耦合器件（BBD）集成电路IC3（MN3007）。

BBD的工作原理是每次时钟脉冲加上时，一只斗桶中的电荷通过开关电容转移后，到输出端时就成为延时信号，其延时时间的长短由时钟速率和BBD的级数来决定。

本文采用1024级的BBD，若将经过延时后的声音再反馈至输入端，便可获得混响的效果。

图中跳线JU1～JU9要根据本电路使用是否处于保护情况而决定，这在后而还要讨论。

为了解电路工作原理，先假定只连接跳线JU4和JU7，这相当于在立体声音响信号上加上环绕声混响效果的配置，输入端设定在线路电平挡以允许接收立体声录像机或LD播放机送来的信号。

在插口XS1和XS2上的左声道和右声道的输入信号经电阻R2和R6后，直接送到输出插口XS3和XS4，这种情况下可听到未经延时的原信号。

左、右输入信号在IC1-1中相加，IC1-1为LM324四运放集成电路中的一只运放，其相加的输出是放大还是衰减取决于微调电位器RP2的设定位置。

IC1-1的输出送至BBD器件IC3的输入端，而时钟发生器IC2（MN3101）和电位RP3以及其它相关元件用来设定BBD的延时。

微调电位器RP1和R4、C3串联后可控制送到输入端的反馈电平，这一电平可以决定延时信号在电路中循环可以达到多长时间。

经IC3延时后的输出由IC1-3极其低通滤波以剔除BBD输出中的时钟信号成分。

然后输出中的时钟信号成分。

最后再将滤波输出中的一部分送回至左声道，其中另一部分反馈至输入端以营造混响效果。

要得到环绕声效果，可将IC1-3的输出送到反相放大器IC1-4，其输出信号与IC1-3的输出信号相位相反，将此反相信号送回至右声道，结果在扬声器中放音时，左、右声道的一部分信号相抵消，但由于抵消后的声音来自延时后的声音而不是来自源信号，因而它具有加宽声场的效果，或者可使你的两只扬声器听起来隔得很远。

频功率放大集成电路音响系统中使用的音频功率放大集成电路除上述介绍的厚膜功率放大集成电路有半导体运算功率放大集成电路(具有高放大倍数并有深度负反馈的直接耦合放大器). 常用的音频功大集成电路有TA7227、TA7270、TA7273、TA7240P、TDA1512、TDA1520、TDA1521、TDA1910、003、TDA2004、TDA2005、TDA2008、TDA1009、TDA7250、TDA7260、μPC1270H、μPC1185、42、HA1397、HA1377、AN7168、AN7170、LA4120、LA4180、LA4190、LA4420、LA4445、LA4460、0、LM12、LM1875、LM2879、LM3886等型号. 2．数码延时集成电路数码延时集成电路主要用于OK系统中,其内部通常由滤波器、A/D转换器、D/A转换器、存储器、主逻辑控制电路、自动复位电组成. 常用的数码延时集成电路有YX8955、TC9415、IN706、ES56033、CXA1644、CU9561、BU9252、6、PT2398、PT2395、GY9403、GY9308、YSS216、M65850P、M65840、M65835、M65831、M50199、95、M50194等型号. 3．二声道三维环绕声处理集成电路音响系统中使用的二声道三维(3D)环绕声系RS、Spatializer、Q Surround、YMERSION TM和虚拟杜比环绕声系统. 常用的SRS处理集成电路SS5250S、NJM2178等型号. Spatializer处理集成电路有EMR4.0、PSZ740等型号.Q Surround处理集路有QS7777等型号. YMERSION TM处理集成电路有YSS247等型号. 4．杜比定向逻辑环绕声解码集路杜比定向逻辑环绕声解码系统是将经过杜比编码处理过的左、右二声迹信号解调还原成四声道(前置右声道和中置声道、后置环绕声道)音频信号. 常用的杜比定向逻辑环绕声解码集成电路有M69032P、60、LA2785、LA2770、NJW1103、YSS215、YSS241B、SSM-2125、SSM-2126等型号. 5．数码环绕码集成电路音响系统中使用的数码环绕声系统有杜比数码(AC-3)系统和DTS系统等,两种系统音频信记录与重放均为独立六声道(即5.1声道,包括前置左、右声道和中置、左环绕、右环绕、超重低音声道). 的杜比数码环绕声解码集成电路有YSS243B、YSS902等型号. 常用的DTS数码环绕声解码集成电路有009、DSP56362、CS4926等型号. BBE音质增强集成电路有BA3884、XR1071、XR1072、XR1075、0A、NJM2152等型号. 7．电子音量控制集成电路电子音量控制集成电路是采用直流电压或串行数据的可调增益放大器,其内部一般衰减器、锁存器、移位寄存器、电平转换电路等组成. 常用的电子音量控成电路有TA7630P、TC9154P、TC9212P、LC7533、XR1051、M51133P、AN7382、TCA730A、TDA1524A、35、LM1040、M62446等型号. 8．电子转换开关集成电路电子转换开关集成电路是采用直流电压或数据控制的多路电子互锁开关集成电路,内部一般由逻辑控制、电平转换、锁存器、变换寄存器、模拟等电路组成. 常用的电子转换开关集成电路有LC7815(双4路)、LC7820(双10路)、LC7823(双7路)、2N(双7路)、TC9163N(双8路)、TC9164N(双8路)、TC9152P(双5路)和TC4052BP(双4路)等型号. 声器保护集成电路扬声器保护集成电路可以在功放电路出现故障、过载或过电压时,将扬声器系统与电路断开,从而达到保护扬声器和功放电路的目的. 扬声器保护集成电路内部一般由检测电路、触发器、电路及继电器驱动电路等组成. 常用的扬声器保护集成电路有TA7317、HA12002、μPC1237等型号. 前置放大集成电路前置放大集成电路属于低噪声、低失真、高增益、宽频带的运算放大器,有较高的输抗和良好的线性. 常用的前置放大集成电路有NE5532、NE5534、NE5535、OP248、TL074、TL082、、LM324、LM381、LM382、LM833、LM837等型号.。
