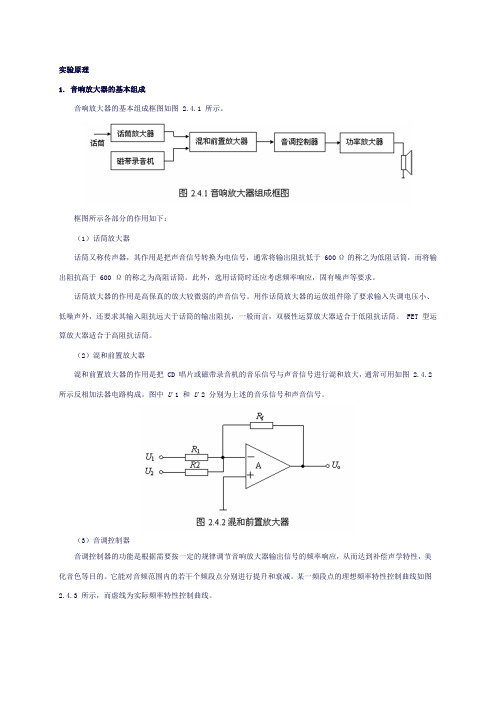

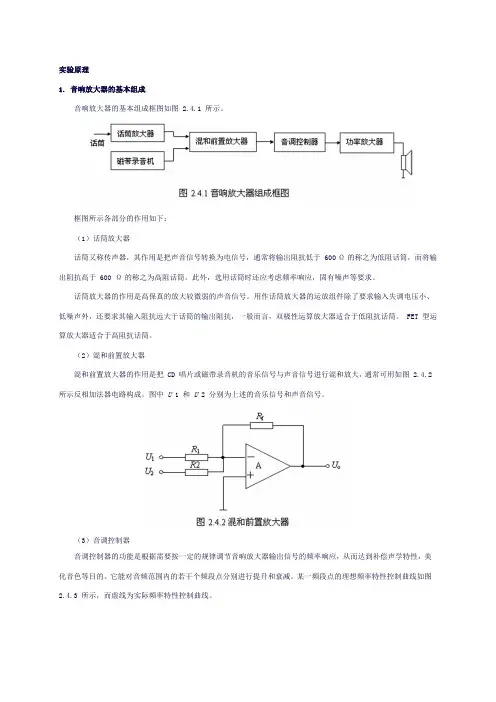

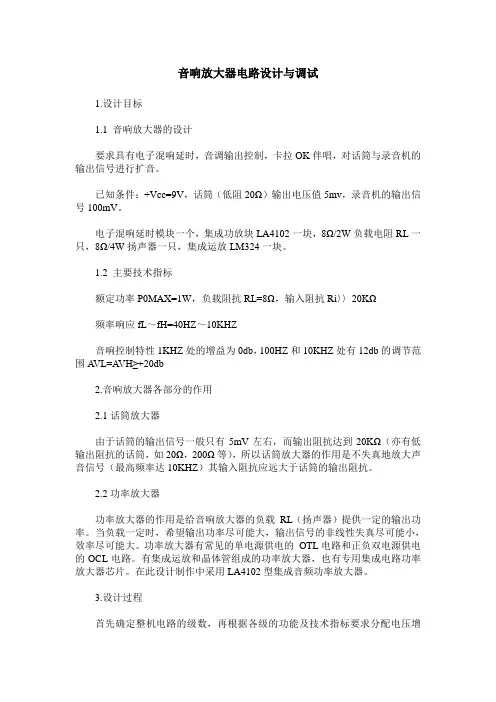

实验原理1. 音响放大器的基本组成音响放大器的基本组成框图如图 2.4.1 所示。

框图所示各部分的作用如下：（1）话筒放大器话筒又称传声器，其作用是把声音信号转换为电信号，通常将输出阻抗低于 600 Ω的称之为低阻话筒，而将输出阻抗高于 600 Ω的称之为高阻话筒。

此外，选用话筒时还应考虑频率响应，固有噪声等要求。

话筒放大器的作用是高保真的放大较微弱的声音信号。

用作话筒放大器的运放组件除了要求输入失调电压小、低噪声外，还要求其输入阻抗远大于话筒的输出阻抗，一般而言，双极性运算放大器适合于低阻抗话筒。

FET 型运算放大器适合于高阻抗话筒。

（2）混和前置放大器混和前置放大器的作用是把 CD 唱片或磁带录音机的音乐信号与声音信号进行混和放大，通常可用如图 2.4.2 所示反相加法器电路构成。

图中 U 1 和 U 2 分别为上述的音乐信号和声音信号。

（3）音调控制器音调控制器的功能是根据需要按一定的规律调节音响放大器输出信号的频率响应，从而达到补偿声学特性，美化音色等目的。

它能对音频范围内的若干个频段点分别进行提升和衰减。

某一频段点的理想频率特性控制曲线如图2.4.3 所示，而虚线为实际频率特性控制曲线。

图中 f o ＝ 1kHz 中音频率（亦称中心频率），要求增益 A um =0dB ；f L1 低音转折频率，一般为几十赫磁；f L2 ＝ 10 f L1 中音转折频率；f H1 中音转折频率；f H2 ＝ 10 f H1 高音转折频率，一般为几十千赫兹。

由图可见，音调控制器只对低音或高音的增益进行提升或衰减，而保持中音的增益不变。

因此，音调控制器电路可由低通滤波器和高通滤波器共同组成。

音调控制器可由运算放大器构成，但目前更多的是由集成电路构成。

为了解和掌握音调控制电路的基本原理和分析方法，下面将图 2.4.4 所示简单实用的音调控制器作比较详尽的分析。

① 中频区频率特性分析通常使 C 1 ＝ C 2 >> C 3 ； R 1 ＝ R 2 ；并使在中频区 C 3 可视为开路，在中、高音频区 C 1 、 C 2 可视为短路。

4、音响放大电路设计与制作教案(详案)第一章：音响放大电路概述1.1 音响放大电路的作用介绍音响放大电路在音响设备中的重要性解释音响放大电路的主要功能1.2 音响放大电路的种类介绍常见的音响放大电路类型分析不同类型音响放大电路的特点与应用第二章：晶体管放大电路2.1 晶体管的基本原理介绍晶体管的结构和工作原理解释晶体管的放大作用2.2 晶体管放大电路的设计介绍晶体管放大电路的基本组成部分讲解晶体管放大电路的设计方法与应用第三章：集成电路放大电路3.1 集成电路的基本原理介绍集成电路的结构和工作原理解释集成电路的放大作用3.2 集成电路放大电路的设计介绍集成电路放大电路的基本组成部分讲解集成电路放大电路的设计方法与应用第四章：功率放大电路4.1 功率放大电路的作用介绍功率放大电路在音响设备中的重要性解释功率放大电路的主要功能4.2 功率放大电路的设计介绍功率放大电路的基本组成部分讲解功率放大电路的设计方法与应用第五章：音响放大电路的制作与调试5.1 音响放大电路的制作流程介绍音响放大电路的制作步骤讲解制作过程中的注意事项5.2 音响放大电路的调试方法介绍音响放大电路的调试方法讲解调试过程中的技巧与问题解决方法第六章：音响放大电路的性能测试6.1 音响放大电路的测试指标介绍音响放大电路的主要性能测试指标，如增益、带宽、失真等解释各个测试指标的意义和作用6.2 音响放大电路的测试方法讲解音响放大电路的测试方法和设备介绍测试过程中的操作步骤和注意事项第七章：音响放大电路的优化与调整介绍音响放大电路的优化方法，如调整元件参数、选用优质元件等讲解优化方法的应用和效果7.2 音响放大电路的调整技巧讲解音响放大电路的调整技巧，如调整输入输出阻抗、调整增益等介绍调整过程中的注意事项和技巧第八章：音响放大电路的故障排查与维修8.1 音响放大电路的常见故障介绍音响放大电路的常见故障和原因分析故障的影响和解决方法8.2 音响放大电路的维修方法讲解音响放大电路的维修方法和工具介绍维修过程中的操作步骤和注意事项第九章：音响放大电路的应用实例9.1 音响放大电路在音响设备中的应用介绍音响放大电路在不同音响设备中的应用实例分析各个应用实例的特点和优势9.2 音响放大电路在其他领域的应用介绍音响放大电路在其他领域的应用实例，如汽车音响、公共场所音响等分析各个应用实例的特点和优势第十章：音响放大电路的发展趋势与展望介绍音响放大电路的技术发展趋势，如数字化、智能化等分析技术发展对音响放大电路的影响和挑战10.2 音响放大电路的市场应用前景介绍音响放大电路在市场上的应用前景和发展趋势分析音响放大电路的市场竞争和机遇第十一章：音响放大电路的安全与环保11.1 音响放大电路的安全注意事项介绍音响放大电路在使用和制作过程中的安全问题讲解安全注意事项和预防措施11.2 音响放大电路的环保考虑介绍音响放大电路对环境的影响讲解如何设计环保型音响放大电路第十二章：音响放大电路的项目设计实践12.1 音响放大电路设计项目的确定介绍如何确定音响放大电路设计项目讲解项目确定过程中的注意事项12.2 音响放大电路设计项目的实施介绍音响放大电路设计项目的实施步骤讲解实施过程中的技巧和问题解决方法第十三章：音响放大电路的创新与改进13.1 音响放大电路的创新思路介绍音响放大电路的创新方法和思路讲解如何提出创新的设计方案13.2 音响放大电路的改进实践介绍音响放大电路的改进方法和实践案例讲解改进过程中的注意事项和技巧第十四章：音响放大电路的产业现状与未来14.1 音响放大电路产业的现状介绍音响放大电路产业的整体现状和发展趋势分析音响放大电路产业的优势和存在的问题14.2 音响放大电路产业的未来展望介绍音响放大电路产业的未来发展趋势和机遇分析音响放大电路产业未来的挑战和应对策略第十五章：音响放大电路的教学与评估15.1 音响放大电路的教学方法介绍音响放大电路的教学方法和教学资源讲解如何进行音响放大电路的教学设计和实施15.2 音响放大电路的教学评估介绍音响放大电路的教学评估方法和指标讲解如何进行音响放大电路的教学评估和改进重点和难点解析本文主要介绍了音响放大电路的原理、设计、制作、测试、优化、故障排查、应用实例、发展趋势、安全环保、项目实践、创新改进、产业现状与未来以及教学与评估等内容。

放大器音频放大原理音频放大器是现代电子设备中不可或缺的一个重要组成部分。

它能够将输入的音频信号增大，使得声音能够在扬声器或耳机中得到放大和播放。

本文将解释音频放大器的工作原理和主要组成部分。

一、简介音频放大器是一种电子设备，其主要功能是将输入的音频信号进行放大，以便能够在扬声器、耳机等输出设备中播放出声音。

音频放大器通常用于音响设备、电视机、收音机等多媒体设备中。

二、工作原理音频放大器的工作原理实际上是利用电子元件的特性完成的。

它以输入的音频信号作为控制信号，对其进行放大处理，得到一个较大幅度的输出信号。

主要的放大原理有以下几种：1. 简单放大原理简单放大原理是最基本的音频放大原理，它使用放大元件（如晶体管等）来放大输入信号。

具体而言，放大元件通过控制输入信号的电流或电压，使得输出信号的幅度增大。

2. 差动放大原理差动放大原理常用于高保真音响系统中。

它利用两个互补放大器分别放大两个相位相反的信号，然后将其进行叠加，以得到放大后的输出信号。

这样做可以减小噪音干扰，提高音频质量。

3. 反馈放大原理反馈放大原理通过将一部分输出信号反馈到输入端，以控制整个放大过程，实现更稳定和精确的放大效果。

这种原理能够减小失真，提高音质，并且适用于各种功率的放大器。

三、主要组成部分音频放大器主要由以下几个组成部分构成：1. 输入级输入级负责将输入的音频信号进行初步放大处理，并提供给下一级放大电路。

它通常由放大元件和耦合电容等组成。

2. 中间级中间级是放大器的核心部分，主要负责对信号进行高度放大。

它通常由多个放大元件串联组成，并配备适当的电容和电阻等元器件。

3. 输出级输出级负责将放大后的信号输出到扬声器、耳机等设备中。

它通常由功率放大器和输出变压器等组成。

4. 电源供应电源供应是整个音频放大器的动力来源，它提供稳定的电流和电压给各个放大电路。

电源供应通常由变压器、滤波电容和稳压电路等组成。

四、总结音频放大器是音响设备中重要的组成部分，它能够将输入的音频信号放大并输出到扬声器、耳机等设备中。

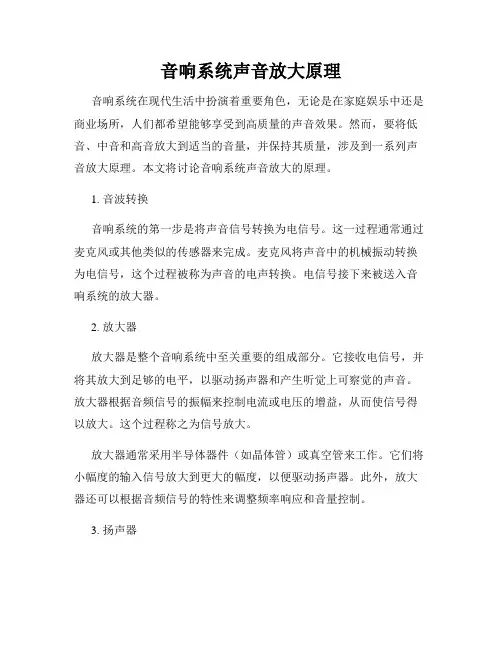

音响系统声音放大原理音响系统在现代生活中扮演着重要角色，无论是在家庭娱乐中还是商业场所，人们都希望能够享受到高质量的声音效果。

然而，要将低音、中音和高音放大到适当的音量，并保持其质量，涉及到一系列声音放大原理。

本文将讨论音响系统声音放大的原理。

1. 音波转换音响系统的第一步是将声音信号转换为电信号。

这一过程通常通过麦克风或其他类似的传感器来完成。

麦克风将声音中的机械振动转换为电信号，这个过程被称为声音的电声转换。

电信号接下来被送入音响系统的放大器。

2. 放大器放大器是整个音响系统中至关重要的组成部分。

它接收电信号，并将其放大到足够的电平，以驱动扬声器和产生听觉上可察觉的声音。

放大器根据音频信号的振幅来控制电流或电压的增益，从而使信号得以放大。

这个过程称之为信号放大。

放大器通常采用半导体器件（如晶体管）或真空管来工作。

它们将小幅度的输入信号放大到更大的幅度，以便驱动扬声器。

此外，放大器还可以根据音频信号的特性来调整频率响应和音量控制。

3. 扬声器扬声器是音响系统中的输出设备，起到将电信号转换为可听声音的作用。

当放大器将电信号传输到扬声器时，扬声器的驱动单元会根据电信号的变化产生振动。

这些振动通过扬声器的振膜传播到空气中，并最终成为我们所听到的声音。

扬声器通常由一个或多个振动驱动单元组成，例如动圈扬声器、电磁扬声器或压电扬声器。

每种类型的扬声器都有其特定的特点和应用场景，而共同点是它们都能够将电信号转换为声音，并放大到适当的音量。

4. 音频处理除了以上基本的声音放大原理外，音响系统还可以进行音频处理，以改善声音的质量。

音频处理包括均衡、混响、压缩等技术，它们可以改变声音的频谱特性、加强音乐的层次感、调节音量动态范围等。

这些音频处理技术通过调整音频信号的参数来实现。

总结音响系统声音放大的原理涉及音波转换、放大器、扬声器和音频处理等方面。

麦克风将声音转换为电信号，放大器将电信号放大到足够的电平，扬声器将电信号转换为可听声音，而音频处理可以改善声音的质量。

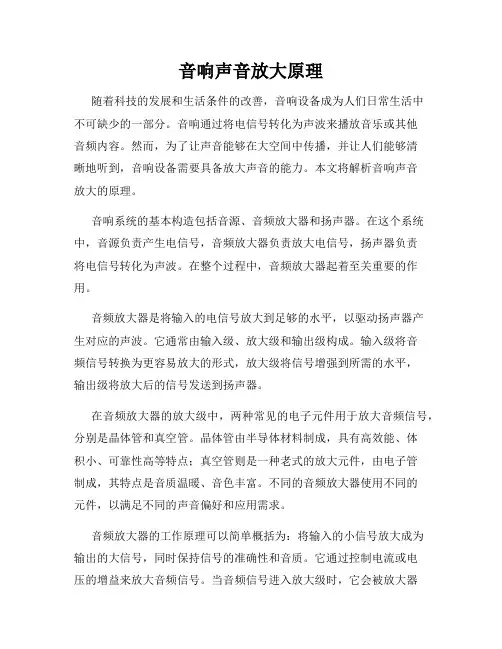

音响声音放大原理随着科技的发展和生活条件的改善，音响设备成为人们日常生活中不可缺少的一部分。
