音箱电路图分析

NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。

由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。

因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。

在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。

一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。

放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。

当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。

笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。

C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。

在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。

二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。

由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。

3V电池供电的便携式立体声小功放电路（附线路板图）
3V电池供电的便携式立体声小功放电路MP3的容量越来越大，装下几百首歌也绰绰有余。

可是一直戴着耳机，耳朵也会受不了。

那么试试这个便携小音箱吧，相信你会喜欢。

元件清单电路原理图NJM2073的管脚电…
MP3的容量越来越大，装下几百首歌也绰绰有余。

可是一直戴着耳机，耳朵也会受不了。

那么试试这个便携小音箱吧，相信你会喜欢。

元件清单
电路原理图：
印刷线路版图：
NJM2073的管脚图：
电路板的制作
整个装置的大小尺寸根据使用的外壳和元件灵活变化，检查一下电路是否有问题。

检查完毕后，将插头插入MP3等的耳机插槽，试试这个便携小音箱的效果如何。

/yinpindianlu/ypcl/04011267.html。

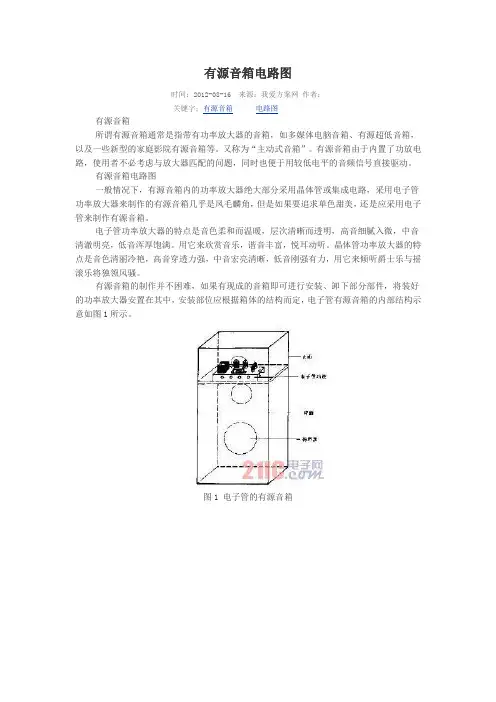

有源音箱电路图时间：2012-08-16 来源：我爱方案网作者：关键字：有源音箱电路图有源音箱所谓有源音箱通常是指带有功率放大器的音箱，如多媒体电脑音箱、有源超低音箱，以及一些新型的家庭影院有源音箱等。

又称为“主动式音箱”。

有源音箱由于内置了功放电路，使用者不必考虑与放大器匹配的问题，同时也便于用较低电平的音频信号直接驱动。

有源音箱电路图一般情况下，有源音箱内的功率放大器绝大部分采用晶体管或集成电路，采用电子管功率放大器来制作的有源音箱几乎是凤毛麟角，但是如果要追求单色甜美，还是应采用电子管来制作有源音箱。

电子管功率放大器的特点是音色柔和而温暖，层次清晰而透明，高音细腻入微，中音清澈明亮，低音浑厚饱满。

用它来欣赏音乐，谐音丰富，悦耳动听。

晶体管功率放大器的特点是音色清丽冷艳，高音穿透力强，中音宏亮清晰，低音刚强有力，用它来倾听爵士乐与摇滚乐将独领风骚。

有源音箱的制作并不困难，如果有现成的音箱即可进行安装、卸下部分部件，将装好的功率放大器安置在其中，安装部位应根据箱体的结构而定，电子管有源音箱的内部结构示意如图1所示。

图1 电子管的有源音箱图2 有源音箱电路图有源音箱简单的理解就是需要通过一定的声音放大设备来播放音乐，不能够直接通过音箱便发出声音的音箱就是有源音箱，官方一点的说法：有源音箱又称为“主动式音箱”。

通常是指带有功率放大器的音箱，如多媒体电脑音箱、有源超低音箱，以及一些新型的家庭影院有源音箱等。

有源音箱由于内置了功放电路，运用者不用思索与放大器匹配的标题，同时也便于用较低电平的音频信号直接驱动。

有源音箱是指在音箱内部装有自配功放的一类音箱。

这些功放是特地用于推进音箱内的喇叭，由于停止了特地的匹配设计，所以这些功放都能较好地用于推进音箱内的喇叭，从而让运用者不需再去思索功放的功率有多大以及阻抗能否匹配等问题。

另外，由于在音箱内还装有在放大器的前边便停止分频的电子分频器以及每台功放仅仅担任放大一段频率的声频信号，所以放大器的效率常常能够做得高些，失真也相对能够小些。

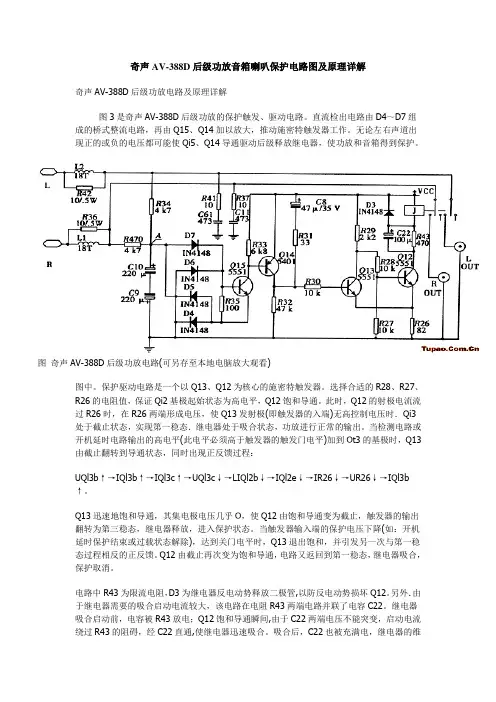

奇声AV-388D后级功放音箱喇叭保护电路图及原理详解奇声AV-388D后级功放电路及原理详解图3是奇声AV-388D后级功放的保护触发、驱动电路。

直流检出电路由D4～D7组成的桥式整流电路，再由Q15、Q14加以放大，推动施密特触发器工作。

无论左右声道出现正的或负的电压都可能使Qi5、Q14导通驱动后级释放继电器，使功放和音箱得到保护。

图奇声AV-388D后级功放电路(可另存至本地电脑放大观看)图中。

保护驱动电路是一个以Q13、Q12为核心的施密特触发器。

选择合适的R28、R27、R26的电阻值，保证Qi2基极起始状态为高电平，Q12饱和导通。

此时，Q12的射极电流流过R26时，在R26两端形成电压，使Q13发射极(即触发器的入端)无高控制电压时．Qi3处于截止状态，实现第一稳态．继电器处于吸合状态，功放进行正常的输出。

当检测电路或开机延时电路输出的高电平(此电平必须高于触发器的触发门电平)加到Ot3的基极时，Q13由截止翻转到导通状态，同时出现正反馈过程：UQl3b↑→IQl3b↑→IQl3c↑→UQl3c↓→LIQl2b↓→IQl2e↓→IR26↓→UR26↓→IQl3b↑。

Q13迅速地饱和导通，其集电极电压几乎O，使Q12由饱和导通变为截止，触发器的输出翻转为第三稳态，继电器释放，进入保护状态。

当触发器输入端的保护电压下降(如：开机延时保护结束或过载状态解除)，达到关门电平时，Q13退出饱和，并引发另一次与第一稳态过程相反的正反馈。

Q12由截止再次变为饱和导通，电路又返回到第一稳态，继电器吸合，保护取消。

电路中R43为限流电阻，D3为继电器反电动势释放二极管,以防反电动势损坏Q12。

另外．由于继电器需要的吸合启动电流较大，该电路在电阻R43两端电路并联了电容C22。

继电器吸合启动前，电容被R43放电；Q12饱和导通瞬间,由于C22两端电压不能突变，启动电流绕过R43的阻碍，经C22直通,使继电器迅速吸合。

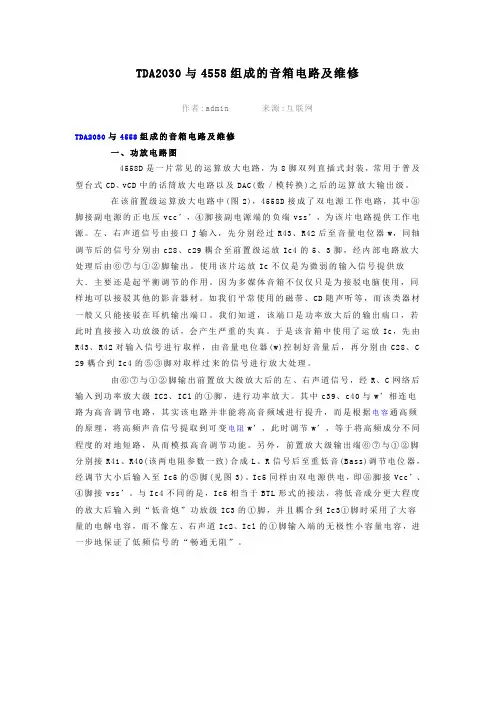

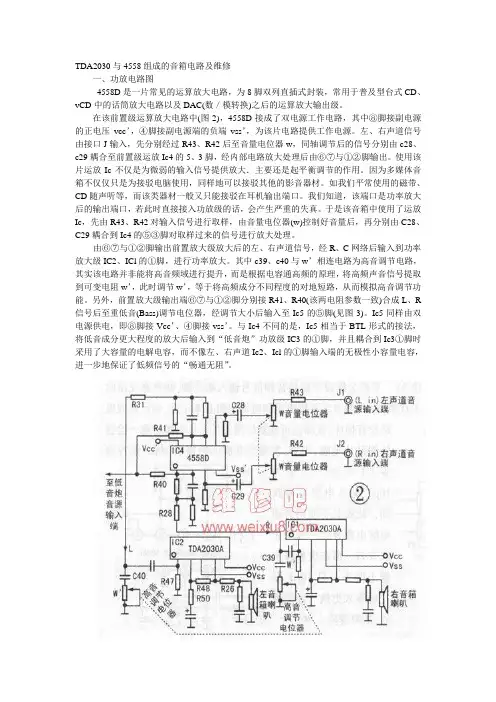

TDA2030与4558组成的音箱电路及维修作者:admin 来源:互联网TDA2030与4558组成的音箱电路及维修一、功放电路图4558D是一片常见的运算放大电路，为8脚双列直插式封装，常用于普及型台式CD、vCD中的话筒放大电路以及DAC(数／模转换)之后的运算放大输出级。

在该前置级运算放大电路中(图2)，4558D接成了双电源工作电路，其中⑧脚接副电源的正电压vcc’，④脚接副电源端的负端vss’，为该片电路提供工作电源。

左、右声道信号由接口J输入，先分别经过R43、R42后至音量电位器w，同轴调节后的信号分别由c28、c29耦合至前置级运放Ic4的5、3脚，经内部电路放大处理后由⑥⑦与①②脚输出。

使用该片运放Ic不仅是为微弱的输入信号提供放大．主要还是起平衡调节的作用。

因为多媒体音箱不仅仅只是为接驳电脑使用，同样地可以接驳其他的影音器材。

如我们平常使用的磁带、CD随声听等，而该类器材一般又只能接驳在耳机输出端口。

我们知道，该端口是功率放大后的输出端口，若此时直接接入功放级的话，会产生严重的失真。

于是该音箱中使用了运放Ic，先由R43、R4 2对输入信号进行取样，由音量电位器(w)控制好音量后，再分别由C28、C29耦合到Ic4的⑤③脚对取样过来的信号进行放大处理。

由⑥⑦与①②脚输出前置放大级放大后的左、右声道信号，经R、C网络后输入到功率放大级IC2、ICl的①脚，进行功率放大。

其中c39、c40与w’相连电路为高音调节电路，其实该电路并非能将高音频域进行提升，而是根据电容通高频的原理，将高频声音信号提取到可变电阻w’，此时调节w’，等于将高频成分不同程度的对地短路，从而模拟高音调节功能。

另外，前置放大级输出端⑥⑦与①②脚分别接R41、R40(该两电阻参数一致)合成L、R信号后至重低音(Bass)调节电位器，经调节大小后输入至Ic5的⑤脚(见图3)。

Ic5同样由双电源供电，即⑧脚接Vcc’、④脚接vss’。

NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。

由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。

因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。

在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。

一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。

放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。

当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。

笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。

C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。

在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。

二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。

由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。

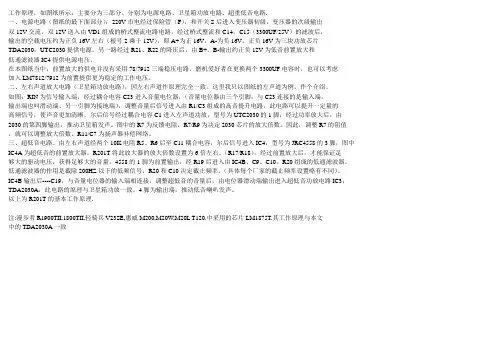

工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

一文看懂音响电路图及工作原理什么是音响音响指除了人的语言、音乐之外的其他声响，包括自然环境的声响、动物的声音、机器工具的音响、人的动作发出的各种声音等。

音响大概包括功放、周边设备（包括压限器、效果器、均衡器、VCD、DVD等）、扬声器（音箱、喇叭）、调音台、麦克风、显示设备等等加起来一套。

其中，音箱就是声音输出设备、喇叭、低音炮等等。

一个音箱里包括高、低、中三种扬声器，三种但不一定就三个。

技术的的发展历史可以分为电子管、晶体管、集成电路、场效应管四个阶段。

音响组成部分音响设备大概包括功放、周边设备（包括压限器、效果器、均衡器、激励器等）、扬声器（音箱、喇叭）、调音台、声源（如麦克风、乐器、VCD、DVD）显示设备等等加起来一套。

其中，音箱就是声音输出设备、喇叭、低音炮等等，一个音箱里包括高、低、中三种扬声器，三种但不一定就三个。

音响电路原理图音箱的工作原理要知道音箱发声的原理，我们首先需要了解声音的传播途径。

声音的传播需要介质（真空不能传声）；声间要靠一切气体，液体、固体作媒介传播出去，这些作为传播媒介的物质称为介质。

就好比水波，你往平静的水面上抛一个石子，水面就有波浪，再由对岸传播到4周；声波也是这样形成的。

声波的频率在2020，000Hz范围内，能够被人耳听到；低于或高于这个范围，人耳都听不到。

波与声波的传播方式是一样的，通过介质的传播，人耳才能听到声音。

声波可以在气体、固体、液体中传播。

下面在来说说喇叭的工作原理。

喇叭是把电信号转换为声信号的一种装置，它由线圈、磁铁、纸盆等组成。

由放大器输出大小不等的电流（交流电）通过线圈在磁场的作用下使线圈移动，线圈连接在纸盆上带动纸盆震动，再由纸盆的震动推动空气，从而发出声音。

喇叭的发声原理当喇叭接收到由音源设备输出的电信号时，电流会通过喇叭上的线圈，并产生磁场反应。

TDA2030与4558组成的音箱电路及维修一、功放电路图4558D是一片常见的运算放大电路，为8脚双列直插式封装，常用于普及型台式CD、vCD中的话筒放大电路以及DAC(数／模转换)之后的运算放大输出级。

在该前置级运算放大电路中(图2)，4558D接成了双电源工作电路，其中⑧脚接副电源的正电压vcc’，④脚接副电源端的负端vss’，为该片电路提供工作电源。

左、右声道信号由接口J输入，先分别经过R43、R42后至音量电位器w，同轴调节后的信号分别由c28、c29耦合至前置级运放Ic4的5、3脚，经内部电路放大处理后由⑥⑦与①②脚输出。

使用该片运放Ic不仅是为微弱的输入信号提供放大．主要还是起平衡调节的作用。

因为多媒体音箱不仅仅只是为接驳电脑使用，同样地可以接驳其他的影音器材。

如我们平常使用的磁带、CD随声听等，而该类器材一般又只能接驳在耳机输出端口。

我们知道，该端口是功率放大后的输出端口，若此时直接接入功放级的话，会产生严重的失真。

于是该音箱中使用了运放Ic，先由R43、R42对输入信号进行取样，由音量电位器(w)控制好音量后，再分别由C28、C29耦合到Ic4的⑤③脚对取样过来的信号进行放大处理。

由⑥⑦与①②脚输出前置放大级放大后的左、右声道信号，经R、C网络后输入到功率放大级IC2、ICl的①脚，进行功率放大。

其中c39、c40与w’相连电路为高音调节电路，其实该电路并非能将高音频域进行提升，而是根据电容通高频的原理，将高频声音信号提取到可变电阻w’，此时调节w’，等于将高频成分不同程度的对地短路，从而模拟高音调节功能。

另外，前置放大级输出端⑥⑦与①②脚分别接R41、R40(该两电阻参数一致)合成L、R 信号后至重低音(Bass)调节电位器，经调节大小后输入至Ic5的⑤脚(见图3)。

Ic5同样由双电源供电，即⑧脚接Vcc’、④脚接vss’。

与Ic4不同的是，Ic5相当于BTL形式的接法，将低音成分更大程度的放大后输入到“低音炮”功放级IC3的①脚，并且耦合到Ic3①脚时采用了大容量的电解电容，而不像左、右声道Ic2、Icl的①脚输入端的无极性小容量电容，进一步地保证了低频信号的“畅通无阻”。

音箱电路图原理
以下是一个音箱电路图的原理图描述：
1. 输入：音频输入信号通过输入端子（IN）输入到电路中。

2. 输入阻抗匹配：输入信号经过阻抗匹配电路，使得输入信号的阻抗与电路的输入阻抗相匹配，以获得最大功率传输。

3. 音量控制：输入信号通过音量控制电路，在调节电阻的控制下，可以改变输入信号的幅度大小，从而调节音量大小。

4. 预调节：输入信号经过预调节电路，如音色调节电路和均衡器电路，可以调节信号的频率响应，改变音乐的音色。

5. 功放：调节后的信号经过功率放大器电路，以增加信号的功率，以驱动扬声器或喇叭发出声音。

6. 输出阻抗匹配：输出信号通过输出阻抗匹配电路，使得输出信号的阻抗与扬声器或喇叭的阻抗相匹配，以达到最大功率传输。

7. 扬声器或喇叭：输出信号通过扬声器或喇叭，将电路中信号转化为声音。

以上是一个简单的音箱电路原理图，描述了输入信号经过阻抗匹配、音量控制、预调节、功放和输出阻抗匹配后，最终通过扬声器或喇叭转化为声音。

漫步者R1000TC音箱的改进方法_电路图左手665收藏时间：2016年1月7日10：27漫步者R1000TC北美版是目前性价比比较高的音箱之一，因成本问题有可改进之处，以尽可能地发挥出喇叭和箱体的性能，提高音质，花最少的钱，办最多的事。

我们首先来了解一下这款产品漫步者R1000TC北美版音箱音箱材质全防磁设计，12mm(和15mm)中高密度板结构规格参数频率响应20Hz-20kHz 左手665收藏时间：2016年1月7日10：27功率放大器峰值功率：RMS8W×2（@fo=1kHz,THD=10%）功率放大器信噪比：>=80dB(A计权)功率放大器失真度：THD+N<=0.2%（@fo=1kHz,PO=4W）左右声道通道分离度：>=40dB输入灵敏度：360mV输入阻抗：20k欧姆调节方式：音量，超低音旋钮调节输入接口：双立体声RCA接口，A口高音提升A口高音提升：约9dB(@10KHz)低音单元：4英寸陶瓷纸盆，防磁设计高音单元：3/4英寸PV膜球顶高音扬声器，防磁设计扬声器直流阻抗：8欧姆单箱外形尺寸：150mm(宽)×228mm(高)×161mm(深)重量：约6.5Kg输入电源：～220V，50Hz，24W我们改进需要用到的零件:35V 2.2μF钽电容*4八脚运放插座*1音频运放AD8620 *1250V 2.2μF CBB电容*212V 双触点继电器*1音箱卡扣接线板*1音箱线1.2M *2其箱体非实木，其实惠威MK200II 拿在手上很重，也没有一丁点是实木的(亲自验证过)。

这个没有改进的必要。

如果说声音不是很好听的话,本质不是功放电路的设计问题.而是为了节约成本把分频器省略了.基本上在90年代,垃圾音箱的分频器就是一个小电容.本来2只扬声器组成的音箱,可是那样就算用1介正规分频器也得需要2个电子元件.例如8欧扬声器2000HZ的1介分频器就需要0.6MH的电感和10UF无级电容组成,它的成本却最少需要15元.如果用一只2.2UF电容来分频(实际分频点在9000HZ)却仅需0.5元.这就是为什么漫步者1000声音不好听的根本原因.为充分发挥这个箱子的音质，做以下改进： 1.不做任何改进如何发挥最大音质：改进请注意音源的信号电平问题，也就是音箱输入信号的强弱，过强的信号会导致削波失真，音质急剧下降。

工作原理，如图纸所示，主要分为三部分。

电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路）因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。

漫步者音箱电路图分析漫步者C1多媒体音响由功放主机、两个小音箱和一个低音炮组成。

功放主机仅有一本字典的体积，可很方便地安置在电脑桌上。

它摒弃了低音音箱内置功放的设计方式，克服了桌面放不下、控制不方便的缺点；增加了高保真耳机输出端子，实现接通耳机断开音箱的单独听功能。

功放电路不像大多数有源音箱那样采用三块TDA2030的通用方式，而是采用TDA7379四通道功放IC。

其中，两路OTL作左右声道输出、两路OTL组成BTL功放电路，使低音炮输出功率达20W。

下图是根据实物绘制的整机电路图。

输入口莲花插座可驳接VCD、DVD等影音设备，3.5mm插座可连接MP3、随身听等。

电源部分也比较特殊，双13V经全波整流后成18V.主电源，作为主功放TDA7379的电源和两块双运算放大器NE5532和4558的正电源。

其中，一路13V经半波整流和79LO9稳压后给两块运放提供负电源。

输入信号与两组电源通过CN-VOL插座与前置电路连接。

TDA7379与电源电路、输入输出插座设计在一块电路板上，左右声道和超重低音信号通过CN-TONE与前置电路板连接。

TDA7379的（7）脚是待机控制脚，在按下待机开关后，18V电源经两只蓝色高亮发光二极管和两只1kΩ电阻接地，蓝光照亮音量控制钮，并给（7）脚提供高电平使功放开始工作。

当待机开关抬赶时，待机回路断开，发光二极管熄灭，功放截止。

但耳机放大器仍然工作着，使单独听时处于省电和音箱静音状态。

前置电路的NE5532是左右声道信号放大电路。

音量电位器的使用方法比较特殊，电位器的20kΩ电阻直接作为（2）、（6）脚的偏置，而中间滑动臂却作信号输入端。

此IC 也是耳机驱动放大器，（1）、（7）脚输出通过R1O7、C101、R1O8、C1O2输出到耳机插座。

在耳机插头插入插座后，插座里的簧片被顶起，连接后边电路的触点断开，后边电路失去信号而静音。

拔出耳机插头，信号进入后边电路。

左右声道的信号一路送到由高音调整电位器绰成的高音提升网络，在经过调整后通过CN-TONE插座输入到TDA7379的（5）、（11）脚，经内部两路OTL电路功率放大后通过C511、C512耦合输出。

通用声道有源音箱电路图分析及维修方法(转)工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4 558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
