音响音量遥控电路的原理及制作
本文介绍的放大器音量是自制手调,使用时感到不便。
因此,在业余时间里,作者用四位密码无线遥控发射、接收组件制作了一款音响音量遥控电路,在使用中感到很方便实用,想介绍给大家,让大家一起感受摩机的乐趣。
一、工作原理
电路如附图所示:S为四位无线遥控发射器,Y为与发射器配对的接收模块。
Y的各输出端经BG1~BG5放大后,将四路互锁存数据控制输出端信号转换成非锁存形式,并通过继电器J1~J4对电机M1、M2进行正反控制。
M1控制主音量,M2控制高低音调。
见图1所示,其中电机M2电路相同,工作原理一样,所以未绘出。
当按下发射器S的A键时,Y的输出端A和I0端输出高电平,BG1和BG5导通。
J1吸合,M1得电工作,手松开后,I0输出消失,J1断电电机M1释放停转。
同样,按下B、C、D键时,分别控制M1、M2反转、正转、反转。
电路重点在于继电器的连接,工作过程如图2所示:继电器触点①、③常闭,②、⑥常开,⑤、⑥相通,③、④是线圈。
把J1、J2或J3、J4。
TDA1524A立体声音量/平衡/音调控制电路
这个简单的音量/平衡/音调控制电路被用于立体声音响系统中。
它可以被添加到音频放大器,作为一个独立的控制模块。
这是一个IC的结构使得它是一个非常紧凑的电路,只需要少量的外部元件。
另外,它并没有采用双电源供电。
这意味着,电路可在9V至15V电源工作(虽然9V时低音会有点弱)。
该电路是由罗伯特·巴,最初出现于1998年五月号的智囊团列热门电子产品。
配件
C1,C3,C5,C7,C15,C16 2.2UF电解电容
C2,C6 0.05uF瓷片电容
C4 0.22uF的圆盘电容器
C8,C10 0.015UF瓷片电容
C9 100uF的电解电容
C11,C12,C13,C14 0.1uF的瓷片电容
R1,R4 10K 1/4W电阻
R2,R5 33K 1/4W电阻
R3,R6 4.7K 1/4W电阻
R7 2.2K 1/4W电阻
R8,R9,R10,R11 50K线性电位器
U1 TDA1524A音调控制IC
S1 单刀单掷开关
J1,J2,J3,J4 RCA插孔
备注
S1是一个轮廓控制。
音量是由R11控制。
平衡是由R10控制。
R9和R8控制低音和高音。
J1为左输入,J4是右输入。
J2为左输出,J3是右输出。
该电路设计,接受线路电平或麦克风电平输入。
如果你打算
使用一个更强的信号,将需要分压器使电平下降到适当的水平。
如果你打算这个电路集成到另一个电路中,你可以跳过
J1-J4。
【摘要】在音响电路中,经常用多个发光二极管作为音量强度的指示。
发光二极管分别接在三极管的集电极,当三极管导通时,作为其集电极负载的发光二极管就会导通发光。
利用二极管的钳位作用去控制三极管的导通,就可以产生发光二极管的数目随着音量电压强度变化的效果。
用三极管来实现实验要求,用这种方法,要考虑三极管的压降,输入电阻,输出电阻等因素。
【关键字】发光二极管集成音量驱动电路 NPN型三极管目录前言 (3)第一章设计任务与要求 (4)第二章系统组成及原理 (4)第三章电路设计方案 (5)方案一 (5)方案二 (6)方案三 (7)第四章实验、调试及测试结果与分析 (8)第五章结论与心得 (9)第六章参考文献 (9)第七章附录 (9)现今世界中电子技术与电子产品的应用越加广泛,人们对电子技术的要求也越来越高。
因此如何根据实际要求设计出简便实用的电子技术物品便显得尤为重要。
通过本次设计主要是为了1、学习电子电路设计方法,熟知集成运算放大电路、晶体三极管的截止、放大、饱合状态的电路特征及其工作原理;2.熟悉发光二极管LED的性能和应用。
3.学习用LED组成电平指示电路的方法。
4、培养勤奋、认真仔细、分析故障和解决问题的能力;5、熟悉使用实验板并设计、动手制作电子电路。
本课程设计基本要求:(1)随着输入信号的增加LED被逐次点亮;(2)点亮数目的反映声音的强度。
整体思路为用放大比较器来实现实验要求,即通过基准电平对电压进行分配,然后再通过放大比较器对输入交流信号进行判断,当达到所需电压时各灯依次亮,这种方法结构简单,误差较小。
本课程设计音响系统的输出电平指示电路基本要求:(1)随着输入信号的增加LED被逐次点亮;(2)点亮数目的反映声音的强度。
2、基本原理:在音响电路中,经常用多个发光二极管作为音量强度的指示。
发光二极管分别接在三极管的集电极,当三极管导通时,作为其集电极负载的发光二极管就会导通发光。
利用二极管的钳位作用去控制三极管的导通,就可以产生发光二极管的数目随着音量电压强度变化的效果。

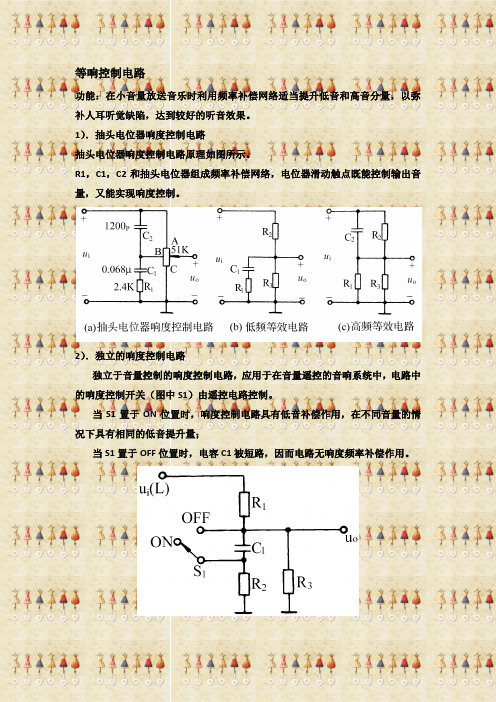

等响控制电路
功能:在小音量放送音乐时利用频率补偿网络适当提升低音和高音分量,以弥补人耳听觉缺陷,达到较好的听音效果。
1).抽头电位器响度控制电路
抽头电位器响度控制电路原理如图所示。
R1,C1,C2和抽头电位器组成频率补偿网络,电位器滑动触点既能控制输出音量,又能实现响度控制。
2).独立的响度控制电路
独立于音量控制的响度控制电路,应用于在音量遥控的音响系统中,电路中的响度控制开关(图中S1)由遥控电路控制。
当S1置于ON位置时,响度控制电路具有低音补偿作用,在不同音量的情况下具有相同的低音提升量;
当S1置于OFF位置时,电容C1被短路,因而电路无响度频率补偿作用。
平衡控制电路
作用:
用来调整左、右声道增益,使两声道增益相等,即用来校正左右声道的音量差别,使左右扬声器声级平衡。
音调控制电路引言音调控制电路是一种将输入音频信号的频率进行调节的电路。
它常用于音乐设备、广播设备以及消费电子产品中,可以调节音频信号的音调以满足用户的需求。
本文将介绍音调控制电路的基本原理、常见的电路设计以及应用案例。
基本原理音调控制电路的基本原理是通过改变音频信号的频率来实现对音调的调节。
音频信号通常是由不同频率的正弦波组成,不同频率的正弦波对应着不同的音调。
音调控制电路可以通过增加或减小不同频率的正弦波的幅值来实现音调的调节。
电路设计1. 可变频率RC网络可变频率RC网络是一种简单且常见的音调控制电路设计。
它由一个可变电阻和一个电容组成,电阻和电容的值可以通过调节来改变频率。
通过改变电阻和电容的值,我们可以改变RC网络的截止频率,从而改变输入音频信号的频率,实现音调的调节。
2. Baxandall音调控制电路Baxandall音调控制电路是一种经典的音调控制电路设计。
它由两个放大器和多个RC网络组成,通过调节不同的RC网络的截止频率,可以实现对低频和高频的增强或衰减。
Baxandall音调控制电路通常应用于音响设备中,可以通过调节低频和高频的增益来实现音乐的音调调节。
3. 数字音调控制电路数字音调控制电路是一种利用数字信号处理技术实现音调调节的电路。
它通过采样输入音频信号,并对音频信号进行数字化处理,包括调整频率、增加或减小音量等。
数字音调控制电路可以实现更精确的音调调节,且可以通过软件控制来实现多种音效效果。
应用案例1. 音乐设备音调控制电路广泛应用于音乐设备中,如音响、吉他效果器等。
用户可以通过调节音调控制电路来调节音乐的音调,以满足不同的音乐风格和个人喜好。
2. 广播设备广播设备中的音调控制电路常用于广播节目的处理,包括调节主持人的声音、添加特效音等。
06519课题音响、延时控制电路一.目的要求掌握电路的装配和调试的要求与方法,并能独立排除加工过程中遇到的简单故障,初步掌握简单电路的实样测绘操作技能。
二.授课内容1.概述遥控控制的应用越来越广泛,它的控制方式有无线电波、红外线、光控、声控等。
声控就是利用声音通过声/电传感器和控制电路最终达到控制的目的。
声控电路结构简单、成本低廉、使用方便,但抗干扰性能较差。
本电路就是利用声音控制红、绿指示灯的亮、灭,实际应用时将继电器的触头去控制门铃、蜂鸣器、灯光、报警电路等,就可以实现遥控控制。
2.电路分析(附图后)电路由话筒、两级音频放大电路、射极耦合触发器、微分电路、单稳态触发器、驱动电路、指示灯电路和直流稳压电源等组成。
话筒是一个声/电传感器,将声音信号变成电信号,作为控制信号源。
话筒输送来的电信号非常微弱,必须经过两级音频放大器(V4,V5)的放大才足以推动控制电路。
放大电路采用分压式偏置电路、直流电流串联负反馈和电容器耦合,具有工作稳定、频带宽等优点。
被放大的音频信号加至射极耦合触发器(V6,V7)的输入端,经过整形、变换,输出矩形波信号。
C9、R20组成微分电路,将矩形波变换成正、负尖脉冲。
单稳态触发器稳态时V9处于饱和状态,集电极输出低电平;通过V16将负尖脉冲加至V9的基极,使V9发生翻转,由饱和变为截止状态,进入暂态过程,集电极输出高电乎。
从波形图上也能看出,暂态过程期间,再次出现负尖触发脉冲将不会改变电路的状态,起到了避免驱动电路频繁动作的作用。
驱动电路和指示灯电路在单稳态触发器处于稳态期间,V10截止,继电器失电释放,发光二极管V18(红)发光,V17(绿)熄灭;在单稳态触发器处于暂态期间,V10饱和,继电器得电吸合,V17发光,V18熄灭。
暂态过程的时间取决于RP2,R22,C10的数值,通过改变以上元件的参数可以调整暂态时间的长短。
直流稳压电源是典型的串联型稳压电源电路。
三.技能训练1.电路图2.工具、仪器仪表和器材准备(1)常用电子组装工具一套,万用表一只。
音响电路工作原理
音响电路是由多个组件和电子元件组成的,它们能够将电信号转换成声音。
电路工作原理主要分为两个部分:信号放大和音频输出。
第一部分是信号放大。
音响电路接收来自音源的微弱电信号,这些信号经过调节和放大。
首先,音源的电信号通过输入端口传入音响电路。
电容器用于消除电信号中的直流分量,保留交流信号。
接下来,信号进入放大器,放大器会将信号电压扩大,增加信号的强度。
为了保持音质的准确性,放大器必须具备较低的失真和噪声。
第二部分是音频输出。
放大后的信号将进入音频输出电路。
输出电路负责将电信号转化为声音,并将其传输到扬声器。
输出电路通常包括一个电流放大器和扬声器驱动器。
电流放大器能够通过控制电流的变化,将电信号转化成与音频信号频率相对应的电流。
而扬声器驱动器则将电流信号转换成扬声器所需的声音振动。
整个音响电路的工作过程就是将微弱的电信号经过放大并转化成声音。
这样,我们就能够享受到高质量的音乐和声音效果。
mute电路原理mute电路是一种常见的电子电路,用于控制音频信号的开关和静音功能。
它在音频设备中广泛应用,如音响系统、电视机、手机等。
本文将介绍mute电路的原理和工作方式。
mute电路的原理基于信号的开关控制。
它通过控制音频信号的通断,实现静音或恢复音频输出的功能。
mute电路通常由开关、电容和电阻等元件组成。
在mute电路中,开关起到控制音频信号通断的作用。
当开关处于断开状态时,音频信号无法通过,从而实现静音效果。
当开关处于闭合状态时,音频信号可以正常通过,恢复音频输出。
电容是mute电路中的重要元件之一。
它具有储存电荷的特性,可以在音频信号通断时提供稳定的电压。
电容的容值决定了mute电路的响应速度。
较大的电容容值可以提供更稳定的电压,但响应速度较慢;而较小的电容容值则可以提供更快的响应速度,但电压稳定性较差。
电阻也是mute电路中的重要元件之一。
它用于限制电流流动,保护其他元件免受过大电流的损害。
电阻的阻值决定了mute电路的功耗和音频信号的衰减程度。
较大的电阻阻值可以降低功耗和音频信号的衰减程度,但也会导致音频信号的失真;而较小的电阻阻值则会增加功耗和音频信号的衰减程度,但可以提供更好的音频质量。
mute电路的工作方式可以通过以下步骤来解释:1. 当mute电路处于静音状态时,开关处于断开状态,音频信号无法通过,音频输出被静音。
2. 当需要恢复音频输出时,通过控制开关闭合,音频信号可以正常通过,恢复音频输出。
3. mute电路中的电容和电阻起到稳定电压和限制电流的作用,保证音频信号的稳定传输和保护其他元件。
mute电路的应用非常广泛。
在音响系统中,mute电路可以用于控制音频信号的开关和静音功能,方便用户根据需要调整音频输出。
在电视机和手机等设备中,mute电路可以用于控制音频信号的开关和静音功能,提供更好的用户体验。
总之,mute电路是一种常见的电子电路,用于控制音频信号的开关和静音功能。
电路制作
前置放大器
前置放大器主要是对小信号乃至微弱信号进行放大,因此要求失真系数低,所以在设计上不使用三极管,而是用“NE5532”集成电路代替。
免去了调整放大器的静态工作点的调试过程,并且对音响系统的稳定性和音质都有很大改善。
电路如图3
图3 NE5532组成的前置放大器
功率放大器
功率放大器不同于前置放大器,它不仅对音频电压信号进行放大,而且放大了音频电流,以满足外接负载的功率需求。
还有频率平坦特性、高新早比和优良的动态特性。
选用飞利浦公司的TDA1521立体声功放。
电路如图4
图4 TDA1521典型运用
多频段频率均衡器
为达到完美音质的控制,可采用多频段频率进行调控,采用东芝公司的TA7796。
电路如图5
图5 双片TA7796
分频器
为了让音质完美显现必须将放大的信号分出高音和低音部分分别输出。
电路如图6
图6 分频器
环绕立体声处理器
通过环绕立体声使听众更具临场感,仿佛被来自不同方向的声音所包围。
电路如图7
图7 uPC1891环绕声处理器。
一般市售电脑所配备的音响系统往往是低价位的多媒体有源音响,音质、听感较差。
笔者介绍一款自制的音响电路,采用上世纪九十年代美国国家半导体制造公司(NSC)专门为音频而发的功放集成电路LM1875T,其主要参数如下:TO-220单列5脚塑料封装,工作电压范围:+8V~±30V。
不失真输出功率:Po>25W,静态电流:50mA,最大电流:4A,输入灵敏度:630mV,开环增益:90dB,额定增益:26dB,失真度:1kHz20WB时,THD=0.015%,转换速率:18V/μs,具有过载、过流、超温及感性负载反向电势保护。
该功放集成块体积小巧,外部电路简单,输出功率较大,失真小,不但音质音色颇好,且听感带有电子管机的圆润味道。
它自身具有比较完善的保护功能,电路见图(一个声道,电源共用)。
电路非常简洁,先用屏蔽线从电脑音频线路输出插口LINE-OUT引入信号驳接至本放大器,2x100kΩ音量电位器尽量选用一致性好的产品,阻抗较大是考虑到电脑声卡音频输出电容量一般取值较小,输入阻抗大一些,低频端响应会更好一些。
信号通过耦合电容输入到功放块的①脚。
集成块与简单的外围电路组成放大电路。
改变跨导电阻RD的阻值能改变本机放大量,电阻越大增益就越高,以取得合适的本机灵敏度和放大系数,其阻值常在22kΩ~47kΩ之间选取。
功放块输出端加有RC网络,防止产生低频自激,保护喇叭和功放电路。
元器件的选用耦合电容器选用3.3μF~4.7uF耐压为63V的蓝色金属膜CBB无感聚丙烯电容,声音清晰动听,高频飘逸,音色韵味好。
经过实验,任何电解电容其音质均不能与CBB电容相比。
电源变压器选用功率>70W的R型或环型,亦可使用质量较好的EI型。
次级电压为AC 2×18V~AC 2×22V,整流滤波后为DC±25V左右。
整流桥电流应在10A以上。
主滤波电容为2×4700μF,应选用日本ELNA高速音频专用电解电容。
音箱电路图原理
以下是一个音箱电路图的原理图描述:
1. 输入:音频输入信号通过输入端子(IN)输入到电路中。
2. 输入阻抗匹配:输入信号经过阻抗匹配电路,使得输入信号的阻抗与电路的输入阻抗相匹配,以获得最大功率传输。
3. 音量控制:输入信号通过音量控制电路,在调节电阻的控制下,可以改变输入信号的幅度大小,从而调节音量大小。
4. 预调节:输入信号经过预调节电路,如音色调节电路和均衡器电路,可以调节信号的频率响应,改变音乐的音色。
5. 功放:调节后的信号经过功率放大器电路,以增加信号的功率,以驱动扬声器或喇叭发出声音。
6. 输出阻抗匹配:输出信号通过输出阻抗匹配电路,使得输出信号的阻抗与扬声器或喇叭的阻抗相匹配,以达到最大功率传输。
7. 扬声器或喇叭:输出信号通过扬声器或喇叭,将电路中信号转化为声音。
以上是一个简单的音箱电路原理图,描述了输入信号经过阻抗匹配、音量控制、预调节、功放和输出阻抗匹配后,最终通过扬声器或喇叭转化为声音。
河南工业职业技术学院课程设计报告课程名称:模拟电子技术设计题目:音调控制电路的设计姓名:张琳浩学号: 0401100238 系别专业:电气工程系班级:电气1002班指导教师:杨云2011年06月24日音调控制电路的设计摘要:音调控制电路是利用利用电子线路的频率特性原理,用于适时调整音色,使之符合各种不同听音乐的要求,用来补偿音源的录音缺陷或音箱的频响等,由于其就够和使用方法比较简单,负作用少,因而对一般条件的用户来说使用音调控制器简单可靠,它的用途在音响系统中占有重要的地位。
正为了改善音响中的放音音质,在一般中、高档音响中都设有音调控制电路。
其实质是对放音通道频响特性实施控制。
音调的控制不像音量控制,它只对某一段频率的信号进行提升或衰减,不影响其它频段信号的输出,而音量是对整个音频信号频率范围进行同步控制。
关键词:反馈式音调控制电路负反馈音调控制电路目录第1章绪论 (3)1.1课题背景 (3)1.2 选题的目的 (3)1.3 选题的意义 (3)1.4 本课题主要研究内容 (4)第2章音调控制电路分析 (4)2.1 音调控制电路的基础知识 (4)2.1.1 什么是音调控制 (4)2.1.2音调控制电路的分类 (5)2.2 电容器的音调控制电路 (11)第3章整机电路的设计 (17)3.1 技术要求 (17)3.2整机电路图 (18)第4章音调控制电路的安装与调试 (19)4.1 电路安装与调试技术 (19)4.1.1 合理布局、分级装调 (19)4.1.2 调试技术 (19)第5章课程设计体会 (20)第6章参考文献 (21)第1章绪论1.1课题背景音调控制电路是利用电子线路的频率特性原理,人为地改变信号中高、低频成分的比重,适时调整音色,改善音响的放音音质;满足听者的爱好、渲染某种气氛、达到某种效果;补偿扬声器系统及放音场所的场所音响不足。
音调的控制是对某一段频率的信号进行提升或者衰减,不影响其它频段信号的输出。
音调控制电路原理
音调控制电路是一种用于调节音频信号频率和幅度的电路。
它通常用于音响系统、收音机、电视机、手机等设备中,可以通过调节音量、低音和高音来达到音频效果的优化。
音调控制电路原理如下:
1. 音量控制:音量控制主要通过变阻器电路来实现。
变阻器通过调节电路中的电阻值,从而调节信号的幅度大小,从而控制音量的大小。
2. 低音控制:低音控制主要通过滤波电路来实现。
滤波电路中通常包含一个或多个电容或电感元件,通过改变这些元件的值,可以使特定频率范围的信号通过,而将其他频率范围的信号滤除。
调节滤波电路中的元件值可以控制低音频率的增减。
3. 高音控制:高音控制也通过滤波电路来实现,与低音控制类似,但是高音控制更多的是通过调节共振频率和带宽来实现。
共振频率是指滤波电路的中心频率,带宽是指滤波电路的频带范围。
调节共振频率和带宽可以使高音的强弱得到控制。
音调控制电路通常由以上三个部分组成,通过调节不同的控制元件(如变阻器、电容、电感等)的值,可以实现对音响设备输出信号的频率和幅度的精确调整,从而实现不同的音效。
汽车音响开关电源电路汽车已开始进入我国家庭,性能优越的大功率汽车音响越来越受到青睐。
以往汽车音响用电是直接取用12V铅蓄电池,这样汽车点火产生的脉冲及其它干扰便直接成为音响噪音的主要来源。
12V低电压单电源也使音响输出功率受到限制,功放电路也只能用OTL电路,频响特性较差。
随着元器件的发展和技术的进步,开关电源已完全能应用于汽车音响。
它能提供电压较高的双电源,并能抑制各种噪音的窜入,功放电路也采用OCL电路,使汽车音响效果真正上了档次,汽车音响应用开关电源符合技术发展的需要。
图1为汽车音响开关电源电路,该电路主要由两片集成电路TL494 和KIA358、驱动管Q702 和Q703、开关管M704~M709、变压器、输出整流器和滤波器等组成。
TL494是一个脉宽调制型开关电源集成控制器,其最大驱动电流为250mA,工作频率为1~300kHz,输出方式可选推挽或单端形式。
内部方框图如图2所示,详细资料参考TL494脉宽调制控制电路。
它主要由一个三角波振荡器、两个比较器CMP1和CMP2、两个误差放大器A1和A2、5V基准电压源、触发器及输出驱动器等组成。
三角波振荡频率由5、6脚外接Ct、Rt决定,振荡频率fosc=1.2/Rt×Ct,三角波振荡信号分别送到两比较器,即死区时间比较器和PWM比较器,两比较器输出到或门电路。
这样,只有当振荡信号电平幅值同时高于死区时间控制电平和误差输入电平时,或门输出电平才产生翻转。
脉冲输出受触发器和13脚输出方式控制,13脚接低电平时内部触发器失去作用。
本电路13脚接高电平(由14脚提供基准电压5V),输出两路脉冲分别受触发器Q和Q控制,经两或非门和推动管推挽输出,最大输出脉冲占空比为48%,频率为三角波振荡频率的一半。
死区时间由4脚电压来设定,范围为0~3.3V 之间。
误差放大器A1作为输出电压取样误差放大,结果通过PWM比较器控制脉宽使输出电压稳定。
误差放大器A2作为保护控制用,15脚接参考电压5V(由14脚提供),16脚为控制输入。
LM1036N音调控制电路
LM1036N音调控制电路
这是一个应用在立体声音响设备的音调控制电路,使用一个LM1 036N集成电路,具有低音控制、音量控制、响度补偿、平衡控制、高音控制功能。
低音、高音、音量、平衡四个控制端采用直流电平控制,这适合通过远程控制或者数字电路控制。
功能特色
宽电源电压范围,9V至16V
大音量控制范围,75分贝典型
音调控制,15分贝典型
信道分离,75分贝典型
低失真,0.06%典型的在0.3 Vrms的输入电平
高的信噪比,80分贝典型的在0.3 Vrms输入电平
很少的外部元件
注:电源电压VCC 9V至16V,输出电容器10uF/25V的电解电容。
自制音响遥控电路
时间:2008-07-28 来源: 作者:戴树鸿点击:4063 字体大小:【大中小】
笔者在自制音响时为了使用方便而设计了一款遥控电路,采用易购的风扇IC BA5104/BA8206作控制芯片,通过合理设计,最大限度的发挥了该芯片的功能,经使用效果很好,现介绍给大家。
它能实现以下功能:
①手控/遥控;
②音量遥控;
③音源选择;
④延时关机;
⑤开关机扬声器保护;
⑥声光显示。
发射电路原理如图1所示。
接收和主控电路原理如图2所示。
IC2为风扇电路芯片。
本文将其工作原理介绍如下。
1.手控/遥控:按图1中的遥控键实现手控/遥控,方便使用。
2.音源选择:按开/选择键,IC2第13脚先输出低电平,使红色LED6点亮作电源接通显示,并使V4导通,K1得电吸合,将功放电源接通。
3秒后第13脚恢复为高电平,第14脚转为低电平,使绿色LED7点亮作音源1接通显示,V5导通,使K2、K3得电吸合,接通图2(a)中的音源1信号和电源。
因VD2作用,V4仍导通,使K1吸合接通功放电源。
同时经VD8也使K4得电吸合接通扬声器。
若要使用音源2,则需再按一下开/选择键,IC2第14脚又恢复为高电平而第12脚则为低电平。
蓝色LED5点亮作音源2显示,并使V3导通,K5得电吸合接通音源2电源,再经VD9使K4吸合接通扬声器。
此时K2释放接通音源2的信号,K3释放断开音源1的电源。
想要静音只需按开/选择键,使红色LED6常亮即可。
因BA8206具有记忆功能,下次开机时会自动恢复上次关机前的工作状态。
如在关机前
是听音源2,则下次开机先由第13脚为低电平,3秒后第12脚转为低电平接通音源2,方便使用而不必每次开机都重新选择音源。
3.音量遥控:图2b中IC2第20、11脚为独立的两个双稳态输出端,调音量大小时如按一下音量+键,IC2第20脚输出低电平,使V8、VD3截止,LED8点亮作显示,并使V6导通。
电源V+经V6、音量电机M和V9到电源V-,实现音量增加。
如按一下音量-键,则IC2第11脚为低电平,使V9、VD4截止,LED9点亮作显示,并使V7导通。
电源V+经V7、音量电机和V8到电源V-。
使电机反转达到音量减小目的。
以上调音量大小到合适时。
需再按一下音量+或-键,使第20或第11脚恢复为高电平即可。
平时V8、V9和VD3、VD4均导通,因V6、V7截止,所以音量电机无电流通过而停转。
4.延时关机:在开机后按定时键可使延时关机时间从0.5-7.5小时累加,LED1~LED4作相应显示。
延时过程中LED1~LED4会作相应递减显示,结束时全部熄灭,非常直观。
该功能很适合夜晚使用。
5 开关机场声器保护:每次开机总是IC2第13脚先输出低电平接通功放电源,3秒后再接通所选择的音源1或2,并使K4吸合接通扬声器,避免了开机时对扬声器的电流冲击。
关机时第12、13、14脚同时为高电平,但因VD1或VD2的作用,C2充电为低电平,使V4仍导通,使功放电源接通,此时音源1或2及扬声器已断开,同样避免了关机时对扬声器的电流冲击。
按图中C2的容值,3秒钟后才使V4截止而关断功放电源。
保护电路:从功放输出中点引出经R1、R2和R3分压后,无论功放中点正偏或负偏达到2V时,V1或V2就导通,将IC2第③脚对地实现关机保护目的。
6.声光显示:图中各种控制功能均有相应的LED显示。
上面已介绍。
同时,HTD均会鸣叫一声,很直观。
图2b中的IC1为红外接收头,图1中的LED作按键遥控发射显示。
各种颜色LED均选中3mm高亮度发光管。
