浅谈高层建筑地下室通风与排烟设计高层建筑地下室面积大，层数多为1-3层，除大部分作地下车库处，常设置部分设备用房，如高低配电室，水池，下工事，则地下层还应设有人防进出风口部分（滤毒室、进风机房、密闭通道，消毒通道，扩散室、活门室等），因此，地下室集中了水电，通风空调大部分管线，特别是通风排烟管道，尺寸大，系统多，在工程设计中，有必要把平时通风管道兼作火灾时该区的排风排烟管，以减少地下室上部空间占用及风管用量，而排风排烟机合理组合及控制，对于火灾时排风排烟系统可靠地转换为排烟系统就显得很重要。
1 系统的划分通风排烟系统划分应结合建筑防火分区来考虑，做到既有利于通风系统兼作排烟系统，又不会出现排烟风管跨越防火分区现象。
地下室在设有自动喷淋灭火设施时，防火分区面积为1000m2，可分成2个防烟分区，排烟量按60m3/（h·m2）计算，该防火分区排烟量为6000m3/h，而平时通风量按换气次数8h-1计算，层高（净高）按3.9m 计，排风量为1000×3.9×8=31200m3/h。
可见，平时通风量与火灾时排烟量相差约一半，而平时通风管主干管风速一般设计在8-10m/s，火灾时排烟风管风速允许最大达20m/s，所以使用一套风管时系统应满足通风与排烟要求，但应注意，共用一套风管时风管应满足排烟风压所要求的壁厚（最小厚度不应小于1mm）。
所以每个防火区应设一套通风，排烟系统，此外还应设一套机械进风系统，进风量为火灾时排烟量的一半，此进风系统除保证火灾时启动补风，特别是对于地下层及更深层的地下室，靠车道补新风已不可能。
2 通风方式平时通风采用均匀排风，即地下室均匀设置排风管及排风口，平时作进通风用，火灾时兼作排烟风管及排烟口；地下一层考虑由车道自然进风，其它层由火灾时进风系统兼作平时进风，机械进风系统可不接送风管或接一小段风管相对集中送风，此通风方式比均匀，集中排风效果会好。
另外，每个防火分区即对应一个排风，排烟系统及进风系统，应设置进风竖井，排风竖井，进风口应设在地面洁净处，若能与地下主楼有一定距离更好，其受火灾气影响会小；若能与地面主楼有一定距离更好，其受火灾烟气影响会小，排风口位置应高于附楼层面，以减少排风对地面环境影响。
略论暖通空调系统的防排烟设计【摘要】本文介绍了暖通空调系统防排烟设计存在的一些常规问题，针对这些问题探讨提出了相应的设计要点。
【关键词】暖通空调系统防排烟设计要点中图分类号：s611 文献标识码：a 文章编号：一、前言我国目前高层建筑不仅逐渐延伸其高度，同时也致力于发展地下建筑。
大量火灾事故发生的经验表明，火灾中人员伤亡的最主要原因之一就是烟气，这样就要求设计高层建筑时不仅要考虑防火措施应用，更要注意设计防排烟。
二、防排烟设计一般存在以下一些问题：1地下室新风补风机进风管上未设70℃防火阎。
2、建筑高度超过50米的一类公共建筑，楼梯间与前室不能采用自然排烟方式，而有的设计采用了自然排烟方式。
3、消防排烟系统与排风系统合用时，联锁互换关系未做到位。
4、内走廊机械排烟口距最远点距离超过了30米，排烟口与安全出口的距离小于规范规定的下限值1．5米。
5、防火阀未靠墙或风井布置。
6、对剪刀梯构造不够清楚，正压送风口设置层数不正确。
造成其中一张楼梯间没有正压送风系统。
7、高规对排烟口、正压风口、正压风井、排烟井的风速有上限值的规定，而有的设计没有对风速进行校核，超过规定的上限值。
8、排烟口应有自动或手动开启装置，而往往缺手动开启装置。
三、防排烟设计要点1、防烟楼梯间、消防电梯前室及合用前室的防烟设施按消防规范要求进行设计;机械加压送风系统的送风机均屋顶放置。
设计在顶棚或靠近顶棚的墙上的排烟口与附近安全出口沿走道方向相邻之间的最小水平距离不能小于1.5m，设计时，排烟口应尽量布置在与人流疏散方向相反的位置，即远离疏散口。
2、长度超过20m的内走道、面积超过50㎡且经常有人停留的地下无窗房间均设有机械排烟设施;同时,各机械排烟系统按规范要求设置相应的消防补风系统。
《高规》第8．4．1．1条规定，长度超过20 m无直接自然通风的走道、虽有直接自然通风但长度超过《建筑设计防火规范》g劭16—87(2001 60 m的内走道应设机械排烟；年版)(以下简称《建规》)第5．1．1a条规定，长度超过20 m无直接自然通风的走道或有直接自然通风但长度超过40 m的疏散内走道应设机械排烟；《人民防空工程设计防火规范》gb50098—98(2001年版)(以下简称《人防设计规范》)第6．1．2条规定，总长度大于20 m的疏散走道应设机械排烟。

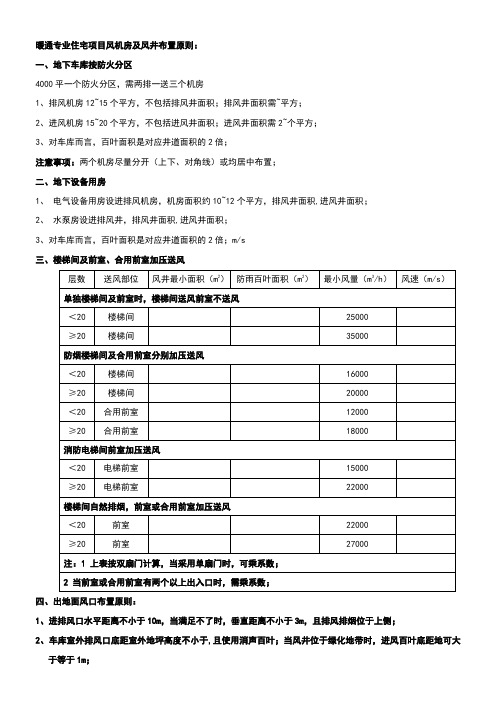

暖通专业住宅项目风机房及风井布置原则：
一、地下车库按防火分区
4000平一个防火分区，需两排一送三个机房
1、排风机房12~15个平方，不包括排风井面积；排风井面积需~平方；
2、进风机房15~20个平方，不包括进风井面积；进风井面积需2~个平方；
3、对车库而言，百叶面积是对应井道面积的2倍；
注意事项：两个机房尽量分开（上下、对角线）或均居中布置；
二、地下设备用房
1、电气设备用房设进排风机房，机房面积约10~12个平方，排风井面积,进风井面积；
2、水泵房设进排风井，排风井面积,进风井面积；
3、对车库而言，百叶面积是对应井道面积的2倍；m/s
三、楼梯间及前室、合用前室加压送风
四、出地面风口布置原则：
1、进排风口水平距离不小于10m，当满足不了时，垂直距离不小于3m，且排风排烟位于上侧；
2、车库室外排风口底距室外地坪高度不小于,且使用消声百叶；当风井位于绿化地带时，进风百叶底距地可大
于等于1m；。

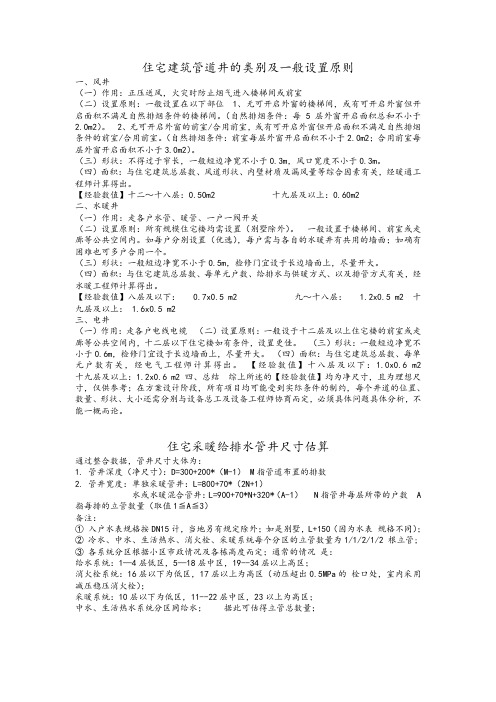

住宅建筑管道井的类别及一般设置原则一、风井（一）作用：正压送风，火灾时防止烟气进入楼梯间或前室（二）设置原则：一般设置在以下部位 1、无可开启外窗的楼梯间，或有可开启外窗但开启面积不满足自然排烟条件的楼梯间。
（自然排烟条件：每5层外窗开启面积总和不小于2.0m2）。
2、无可开启外窗的前室/合用前室，或有可开启外窗但开启面积不满足自然排烟条件的前室/合用前室。
（自然排烟条件：前室每层外窗开启面积不小于2.0m2；合用前室每层外窗开启面积不小于3.0m2）。
（三）形状：不得过于窄长，一般短边净宽不小于0.3m，风口宽度不小于0.3m。
（四）面积：与住宅建筑总层数、风道形状、内壁材质及漏风量等综合因素有关，经暖通工程师计算得出。
【经验数值】十二～十八层：0.50m2 十九层及以上：0.60m2二、水暖井（一）作用：走各户水管、暖管、一户一阀开关（二）设置原则：所有规模住宅楼均需设置（别墅除外）。
一般设置于楼梯间、前室或走廊等公共空间内。
如每户分别设置（优选），每户需与各自的水暖井有共用的墙面；如确有困难也可多户合用一个。
（三）形状：一般短边净宽不小于0.5m，检修门宜设于长边墙面上，尽量开大。
（四）面积：与住宅建筑总层数、每单元户数、给排水与供暖方式、以及排管方式有关，经水暖工程师计算得出。
【经验数值】八层及以下： 0.7x0.5 m2 九～十八层： 1.2x0.5 m2 十九层及以上： 1.6x0.5 m2三、电井（一）作用：走各户电线电缆（二）设置原则：一般设于十二层及以上住宅楼的前室或走廊等公共空间内，十二层以下住宅楼如有条件，设置更佳。
（三）形状：一般短边净宽不小于0.6m，检修门宜设于长边墙面上，尽量开大。
（四）面积：与住宅建筑总层数、每单元户数有关，经电气工程师计算得出。
【经验数值】十八层及以下：1.0x0.6 m2 十九层及以上：1.2x0.6 m2 四、总结综上所述的【经验数值】均为净尺寸，且为理想尺寸，仅供参考；在方案设计阶段，所有项目均可能受到实际条件的制约，每个井道的位置、数量、形状、大小还需分别与设备总工及设备工程师协商而定，必须具体问题具体分析，不能一概而论。

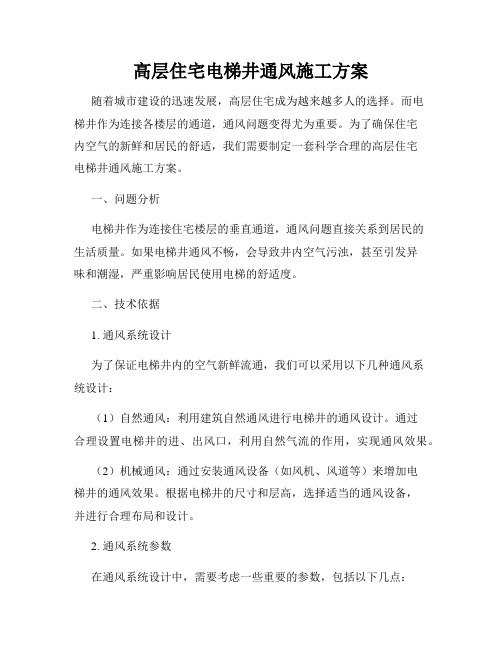

高层住宅电梯井通风施工方案随着城市建设的迅速发展，高层住宅成为越来越多人的选择。
而电梯井作为连接各楼层的通道，通风问题变得尤为重要。
为了确保住宅内空气的新鲜和居民的舒适，我们需要制定一套科学合理的高层住宅电梯井通风施工方案。
一、问题分析电梯井作为连接住宅楼层的垂直通道，通风问题直接关系到居民的生活质量。
如果电梯井通风不畅，会导致井内空气污浊，甚至引发异味和潮湿，严重影响居民使用电梯的舒适度。
二、技术依据1. 通风系统设计为了保证电梯井内的空气新鲜流通，我们可以采用以下几种通风系统设计：（1）自然通风：利用建筑自然通风进行电梯井的通风设计。
通过合理设置电梯井的进、出风口，利用自然气流的作用，实现通风效果。
（2）机械通风：通过安装通风设备（如风机、风道等）来增加电梯井的通风效果。
根据电梯井的尺寸和层高，选择适当的通风设备，并进行合理布局和设计。
2. 通风系统参数在通风系统设计中，需要考虑一些重要的参数，包括以下几点：（1）进、出风口的位置：进、出风口的合理设置对通风效果起到至关重要的作用。
应根据电梯井的具体结构和周边环境，确定进、出风口的位置和数量。
（2）通风设备的选择：根据电梯井的尺寸和通风需求，选择适当的通风设备，如风机、风道等。
（3）通风系统的空气流速：通风系统的空气流速应保持在适当范围内，既要保证空气的新鲜，又要避免过快的空气流动引起的不适。
三、施工方案基于以上技术依据，针对高层住宅电梯井通风施工方案，可以分为以下几个步骤：1. 规划设计阶段在规划设计阶段，需要根据建筑的结构和布局，确定电梯井的位置和尺寸。
同时，还需要考虑周边环境的因素，如气候条件、建筑周围的遮挡物等。
2. 通风系统选型根据电梯井的实际情况和通风需求，选择适当的通风系统。
可以采用自然通风或机械通风，具体选择要充分考虑通风效果和成本的因素。
3. 施工过程在施工过程中，首先进行通风设备的安装和布局。
根据通风系统的设计要求，合理设置风机、风道等设备，并进行管道的连接和固定。
防烟、排烟和通风、空气调节的一般规定（通用版）
防烟、排烟和通风、空气调节的一般规定如下：
1、高层建筑的防烟设施应分为机械加压送风的防烟设施和可开启外窗的自然排烟设施。
2、高层建筑的排烟设施应分为机械排烟设施和可开启外窗的自然排烟设施。
3、一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位应设排烟设施：
1）长度超过20m的内走道；
2）面积超过100m2，且经常有人停留或可燃物较多的房间；
3）高层建筑的中庭和经常有人停留或可燃物较多的地下室。
4、通风、空气调节系统应采取防火、防烟措施。
5、机械加压送风和机械排烟的风速，应符合下列规定：
1）采用金属风道时，不应大于20m/s；
2）采用内表面光滑的混凝土等非金属材料风道时，不应大于15m/s；
3）送风口的风速不宜大于7m/s；
4）排烟口的风速不宜大于10m/s。
高层建筑中,和暖通专业相关的井道包括:1、排烟井：除了高层住宅以外，一般高层的公共建筑中如果无法进行自然通风，就必须设置排烟井，排烟井一般应该上下对齐，排烟井面积按以下考虑：a) 办公、酒店建筑的走道排烟，大概需要0.6～0.7平方米的井道；b) 商业建筑的排烟，则排烟井需要1.5平方米左右；c) 地下车库的排烟，排烟井的面积约为所负担的排烟区域面积的2‰以上井道可以合用，合用井道的面积以最大值为基准。
2、补风井：对于进行机械排烟的场所，如果没有与室外直接相通的窗户、门（不包含防火门）、车道等，必须设置补风井，地下二层的车库必须设置补风井，补风井的面积等同于为这一区域服务的排烟井面积的2倍。
3、正压送风井：对于楼梯间、电梯前室等需要按照规范设置正压送风井，楼梯间的正压送风井一般不小于1.2平方米，电梯前室的正压送风井一般不小于0.8平方米，需要注意的是，地下室的楼梯间和地上部分的楼梯间是完全被防火门分隔开的，因此地下室的楼梯间的正压送风井需要单独考虑，按照上海地区的规范，当地下不超过三层，并且地下最低层的地坪与室外出入口地面高差不大于10米，首层有直接开向室外的门或者有不小于1.2平方米的可开启外窗时可以不设置正压送风系统，如果无法满足上述条件，则必须设置不小于1.2平方米的正压送风井，此时如果正压送风机只能放在顶层，则楼梯间内正压送风井就要至少1.8平方米。
4、新风井：高层公共建筑中，如果无法每层吸入新风，就需要设置新风井，新风井面积与其服务区域面积相关，办公酒店建筑，其比值约为万分之六，商业建筑，其比值约为千分之一，如果新风井为多个区域服务，应对其面积进行累加。
5、排风井：高层公共建筑中，如果无法每层水平排出废气（包括卫生间、茶水间、吸烟室的排出物）就需要排风井，排风井面积约为新风井面积的80％1，新风量：人口×卫生标准新风量,重点（人数=密度×面积，面积是根据使用面积统计，而非建筑面积，密度一般为1人/2平米）；2，排风量：一般为新风量的70%~80%，还有一种算法是室内压差法，两种计算后综合一下；3，排烟风量：最大60000，按最大防烟分区×120，一般为提升层高，设双速风机，排烟兼排风；4，消防补风：一般兼用新风井，补风量为排烟风量的5~10%排和送是对立的，一般井位设计也是相对的2，排烟排风可共用风井，补风新风共用风井（保证面积足够），如果房间人数已知，新风量按照30m³/人计算；对消防排烟系统和补风量按照排烟量的80%左右计算。
高层建筑中,和暖通专业相关的井道包括:1、排烟井：除了高层住宅以外，一般高层的公共建筑中如果无法进行自然通风，就必须设置排烟井，排烟井一般应该上下对齐，排烟井面积按以下考虑：a) 办公、酒店建筑的走道排烟，大概需要0.6～0.7平方米的井道；b) 商业建筑的排烟，则排烟井需要1.5平方米左右；c) 地下车库的排烟，排烟井的面积约为所负担的排烟区域面积的2‰以上井道可以合用，合用井道的面积以最大值为基准。
2、补风井：对于进行机械排烟的场所，如果没有与室外直接相通的窗户、门（不包含防火门）、车道等，必须设置补风井，地下二层的车库必须设置补风井，补风井的面积等同于为这一区域服务的排烟井面积的2倍。
3、正压送风井：对于楼梯间、电梯前室等需要按照规范设置正压送风井，楼梯间的正压送风井一般不小于1.2平方米，电梯前室的正压送风井一般不小于0.8平方米，需要注意的是，地下室的楼梯间和地上部分的楼梯间是完全被防火门分隔开的，因此地下室的楼梯间的正压送风井需要单独考虑，按照上海地区的规范，当地下不超过三层，并且地下最低层的地坪与室外出入口地面高差不大于10米，首层有直接开向室外的门或者有不小于1.2平方米的可开启外窗时可以不设置正压送风系统，如果无法满足上述条件，则必须设置不小于1.2平方米的正压送风井，此时如果正压送风机只能放在顶层，则楼梯间内正压送风井就要至少1.8平方米。
4、新风井：高层公共建筑中，如果无法每层吸入新风，就需要设置新风井，新风井面积与其服务区域面积相关，办公酒店建筑，其比值约为万分之六，商业建筑，其比值约为千分之一，如果新风井为多个区域服务，应对其面积进行累加。
5、排风井：高层公共建筑中，如果无法每层水平排出废气（包括卫生间、茶水间、吸烟室的排出物）就需要排风井，排风井面积约为新风井面积的80％1，新风量：人口×卫生标准新风量,重点（人数=密度×面积，面积是根据使用面积统计，而非建筑面积，密度一般为1人/2平米）；2，排风量：一般为新风量的70%~80%，还有一种算法是室内压差法，两种计算后综合一下；3，排烟风量：最大60000，按最大防烟分区×120，一般为提升层高，设双速风机，排烟兼排风；4，消防补风：一般兼用新风井，补风量为排烟风量的5~10%排和送是对立的，一般井位设计也是相对的2，排烟排风可共用风井，补风新风共用风井（保证面积足够），如果房间人数已知，新风量按照30m³/人计算；对消防排烟系统和补风量按照排烟量的80%左右计算。
高层建筑中,和暖通专业相关的井道包括:1、排烟井：除了高层住宅以外，一般高层的公共建筑中如果无法进行自然通风，就必须设置排烟井，排烟井一般应该上下对齐，排烟井面积按以下考虑：a) 办公、酒店建筑的走道排烟，大概需要0.6～0.7平方米的井道；b) 商业建筑的排烟，则排烟井需要1.5平方米左右；c) 地下车库的排烟，排烟井的面积约为所负担的排烟区域面积的2‰以上井道可以合用，合用井道的面积以最大值为基准。
2、补风井：对于进行机械排烟的场所，如果没有与室外直接相通的窗户、门（不包含防火门）、车道等，必须设置补风井，地下二层的车库必须设置补风井，补风井的面积等同于为这一区域服务的排烟井面积的2倍。
3、正压送风井：对于楼梯间、电梯前室等需要按照规范设置正压送风井，楼梯间的正压送风井一般不小于1.2平方米，电梯前室的正压送风井一般不小于0.8平方米，需要注意的是，地下室的楼梯间和地上部分的楼梯间是完全被防火门分隔开的，因此地下室的楼梯间的正压送风井需要单独考虑，按照上海地区的规范，当地下不超过三层，并且地下最低层的地坪与室外出入口地面高差不大于10米，首层有直接开向室外的门或者有不小于1.2平方米的可开启外窗时可以不设置正压送风系统，如果无法满足上述条件，则必须设置不小于1.2平方米的正压送风井，此时如果正压送风机只能放在顶层，则楼梯间内正压送风井就要至少1.8平方米。
4、新风井：高层公共建筑中，如果无法每层吸入新风，就需要设置新风井，新风井面积与其服务区域面积相关，办公酒店建筑，其比值约为万分之六，商业建筑，其比值约为千分之一，如果新风井为多个区域服务，应对其面积进行累加。
5、排风井：高层公共建筑中，如果无法每层水平排出废气（包括卫生间、茶水间、吸烟室的排出物）就需要排风井，排风井面积约为新风井面积的80％1，新风量：人口×卫生标准新风量,重点（人数=密度×面积，面积是根据使用面积统计，而非建筑面积，密度一般为1人/2平米）；2，排风量：一般为新风量的70%~80%，还有一种算法是室内压差法，两种计算后综合一下；3，排烟风量：最大60000，按最大防烟分区×120，一般为提升层高，设双速风机，排烟兼排风；4，消防补风：一般兼用新风井，补风量为排烟风量的5~10%排和送是对立的，一般井位设计也是相对的2，排烟排风可共用风井，补风新风共用风井（保证面积足够），如果房间人数已知，新风量按照30m³/人计算；对消防排烟系统和补风量按照排烟量的80%左右计算。
排风量可按照新风量的80%-90%计算。
暖通空调设计与建筑关系简介：住宅采暖的集中形式，各种采暖形式对建筑的要求，户式空调及其安装要求，厨房、卫生间的通风孔洞，各专业综合考虑；常用的空调方式，吊顶空间和层高，制冷机房设备机房、风道、管井与建筑的关系。
1.采暖设计与建筑的关系（1）住宅采暖的集中形式：1）集中供热分户计量热水散热器采暖。
也就是过去常用的采暖系统。
这种采暖系统的形式有单管、双管两种，现在的住宅设计要求户内为可计量的分户热计量系统。
室内为双管系统。
这系统的热水由集中锅炉房、城市热网经换热站供给。
2）分户壁挂式燃气炉为热源的热水采暖散热器采暖系统。
即通常所说的小炉子，它既能供采暖，又供生活热水，室内系统可以是散热器也可以是地板辐射采暖。
3）低温热水地板敷设采暖系统，即是以不高于60℃的热水作热媒，将加热管埋设在地板中的低温地板热水辐射采暖。
（2）各种采暖形式对建筑的要求：1）建筑物都要有一个供热入口，集中供热的采暖系统在进入建筑物时均设一个叫“建筑物热力入口”，它可以是一栋建筑物一个，或一个单元一个。
住宅有地下室时，建筑物热力入口设在地下室中。
无地下室时，建筑物热力入口设在首层楼梯间第一层楼梯下边。
2）采暖管井和地沟楼梯间应设采暖主管的管井，每户一个断面约1000mm×500mm左右开门于户外。
地沟做法和以前一样。
3）户外接散热器的采暖管道若为交联聚乙烯PEX或铝塑复合管暗装埋设于垫层内时，楼板上边垫层的厚度不得小于50cm。
4）若为地板辐射采暖系统时，其地面的做法如下：土壤上部、与不采暖房间相邻楼板上部和住宅楼板上部的地板加热管之下，以及辐射采暖地板沿外墙的周边，应铺设绝热层。
绝热层采用聚苯乙烯泡沫塑料板时，厚度不应小于下列要求：楼板上部 30mm（住宅受层高限制时不应小于20mm）土壤上部 40mm沿外墙周边 20mm注：当采用其他材料时，宜按等效热阻确定其厚度。
加热管应采用卵石混凝土填充层覆盖，并符合下列要求：①加热管以上的填充层厚度不应小于30mm。
②地面荷载大于20KN/m2时，加热管上皮的填充层，应经设计计算确定加固构造措施。
辐射采暖地板铺设在土壤上时，绝热层以下应做防潮层；辐射采暖地板铺设在潮湿房间（如卫生间、厨房和游泳池等）内的楼板上时，填充层以上应做防水层。
具体构造见图1.3.1-1、2。
图1.3.1-1和图1.3.1-2的构造明细表（3）户式空调及其安装要求：什么是户式空调：在1999年猛然间户式中央空调的名字和产品如雨后春笋般地在中国大地上冒了出来。
有一种是风冷冷水机，末端用风机盘管，供暖面积可达100~600m2。
这种做法就是把风冷冷水机吊在过道吊顶上或卫生间等处，吊顶内净高约450mm。
另一种就是风冷热泵式系统。
室内机置于吊顶内，吊顶内净高约400~500mm，用软风管接到各送风口。
如北京地区热泵冬天加热量不够时，应设辅助热源。
（4）厨房、卫生间的通风孔洞：厨房自然通风口的面积不应小于房间地面积的10%，不小于0.6m2。
无外窗的卫生间，应设置有防回流构造的排气通风道，并预留安装排气机械的位置和条件。
（5）各专业综合考虑：住宅的建筑设计，应能满足建筑设备各系统合理布局，使其功能有效发挥，创造一个安全运行，节约能源的先天条件，为此：1）要合理划分各专业的占用空间。
2）燃气、给排水、采暖空调、电气等设备管线应相对集中布置，配合好，尽量不交叉。
3）散热器、电源插座、电视电话插座合理布置，有的插座被散热器或支管遮挡，影响使用。
2. 空调设计与建筑的关系一般公共建筑多为空调建筑，有空调的建筑物，建筑与暖通专业的关系就更密切。
为使大家了解公共建筑中空调的情况，下面介绍一下现代公共建筑（以办公楼为例）的分区与常用的空调方式：（1）分区：1）内区与外区。
现代办公楼多为高层大面积，玻璃窗也大，室内电子办公设备多，照明散热也多，有的人员也多，这些都是空调冷负荷。
室外温度波动和太阳辐射热也能作用于围护结构进行传热等，但只影响到进深一定的区域，我们称为外区。
外区一般为距外墙4~6m内的区域。
而室内负荷只有照明、电子设备等不受外界温度波动影响的区域称为内区。
内区全年的空调负荷均为冷负荷。
2）内区多用全空气定风量或变风量(VAV)的空调方式；外区（周边区）常用风机盘管加新风的空调方式或VAV带末端加热的方式。
（2）常用的空调方式：1）全空气空调系统：就是我们常说的集中空调系统也即平常用得最多的大风道空调系统，由空调机房用风道将冷风或热风通过散热器或百叶风口等送入室内，且室内还有回风口的空调系统，这一系统要有机房、要有吊顶空间。
2)变风量空调系统（又叫VAV系统）：变风量空调系统是按照房间负荷的改变而相应改变送入室内的风量的全空气系统，多用在办公楼等公共建筑。
变风量系统除风道外，有末端装置，叫VAV箱（变风量末端），有时外区的VAV箱也要接热水管，有的有小风机需要接电源。
3）VRV空调系统：这是一种风冷直接蒸发冷却室内空气变频调节制冷剂量的系统，它不要机房，没有风管，设计简单，中国建筑设计研究院新楼就是它的实例。
4）风机盘管加新风系统：风机盘管顾名思义就是一个水表面冷却盘管加上一个风机，有进水、出水两个水管接口和进风出风两个风口，所以凡是装风机盘管的地方都有冷热水管道连接。
另外夏天时冷却盘管内通9~12℃的冷水，其表面温度比室内空气的露点低，所以风机盘管下边有集水盘，盘中还接出一根凝结水管。
这根管道是将水盘中的凝结水排走，它是无压的自流排水管。
所以要有一定的坡度，i≥0.005。
否则，凝结水盘就会溢出，损坏吊顶装修。
因为风机盘管的作用是将室内空气循环冷却，并不解决室内空气品质（即新风量）的问题，为了使室内人员能呼吸到新鲜空气，所以一般的风机盘管都和新风系统联合使用。
而新风系统就是全室外空气经过空气处理机（也叫新风机组）进行加热（或冷却）、加湿等处理后送入室内的系统。
对建筑来说风机盘管在吊顶上的空间要400mm左右，梁下至少也得250mm。
（3）吊顶空间和层高：建筑师对于自己所设计的建筑物在设备、电气等方面先进到什么程度心中要有数。
特别要了解各专业在建筑物中都需要占有哪部分空间；竖井需要多大，设在哪个部位好，水平管线走在吊顶还是只在走廊内。
空调机房是集中还是分散？各要多大面积？设在什么位置？垂直风管和水平风管的大约方向。
对于这些管道空间，建筑师要有完整的概念。
有了这个数，才能解决好专业矛盾，抓好设计质量。
建筑物的层高除保证建筑规范的有关净高要求外，当然是越小越经济，为了多出面积。
可是小到管道都放不下的程度也不行，所以在决定建筑层高时首先要看吊顶内的空间要多少，从暖通来看采用全空气系统时要梁下40~50cm，而采用风机盘管时要梁下净高不小于30cm。
所以裙房的层高应在4m以上，而综合楼标准层的层高应在3.5m以上，饭店宾馆楼层的高度一般不小于3.0m。
（4）制冷机房设备机房、风道、管井与建筑的关系：1）制冷机房（包括电制冷和直燃吸收式机房）、空调机房的位置在做方案时就需与设备专业一起研究，确定其面积和层高。
可参考表1.3.2-1、表1.3.2-2。
设备层中空调机房所占用的面积的概略值表1.3.2-2制冷机房面积约占公共建筑总建筑面积的0.5%~1%；热交换站面积约占公共建筑总建筑面积的0.3%~0.5%；锅炉房面积约占公共建筑总建筑面积的1%左右；空调机房面积约占公共建筑总建筑面积的的4%~6%；而在分层面积上：500m2约要空调机房30m2；（每层建筑面积）1000m2约要空调机房35~45m2；2000m2约要空调机房45~55m2；3000m2约要空调机房65~75m2。
2）制冷机房、直燃机房、空调机房的设置对建筑的要求：①制冷机房：a．有地下室时一般设在地下室，无地下室时设在一层，也有设在顶层的，但很少。
b．在地下室中设在平面的几何中心为好，这样可以节省管网的投资和运行的水泵能耗，因为管道短则系统阻力小，故水泵的扬程低，耗能少。
c．要靠近变配电站和水泵房。
d．要考虑管网的出路。
e．要有机器搬进搬出的孔洞。
f．制冷机房的高度要求（净高）：a）电制冷机房大型h=4.5m；小型h=3.5m。
