9、高层民用建筑防排烟设计

高层民用建筑防烟排烟设计(一)火灾发生时如何及时排除烟气，保障高层民用建筑内部人员的安全疏散和有利于扑救火灾，正确合理地设计防烟、排烟设施起着重要作用。

一、防烟分区的合理划分防烟分区主要用挡烟垂壁或挡烟梁等设施来划分，目的在于防止烟气扩散，满足火灾时人员的安全疏散及扑救需要。

（一）防烟分区不得跨越防火分区且面积不宜过大。

如果防烟分区跨越了防火分区，则形成防火分区的防火门、防火卷帘、防火阀必须具有隔烟性能，而且要与感烟报警系统联锁，而实际上这些设备难以达到此要求。

从实际排烟效果看，防烟分区面积划分得越小则排烟效果越好。

然而，在某些建筑中常常会有大空间，往往不易实现，因此《高层民用建筑设计防火规范》中规定防烟分区面积不宜大于500m︿2，并考虑到大空间房间在发生火灾时，一般情况下烟气不会在很短的时间内充满整个空间，故又规定了净空大于6m的房间可不考虑划分防烟分区。

（二）排烟口应设在顶棚或靠近顶棚的墙面上，且距该防烟分区最远点水平距离不应超过30m。

这主要是因房间着火时，烟气因受热作用而产生浮力向上升起，升到吊顶后转变方向，向水平方向扩散。

排烟口设在上部，就能及时将烟气排除，而且考虑到一个防烟分区面积不能太大。

（三）当顶棚为非燃烧材料或难燃烧材料时，挡烟垂壁或挡烟梁紧贴顶棚平面即可，不必完全隔断；而当顶棚为可燃材料时，则挡烟垂壁或挡烟梁要穿过顶棚平面，并紧贴非燃烧楼板或楼顶。

二、排烟风机的设置为了保障排烟风机不受火灾威胁，并且便于操作维护，在设置时应满足如下要求：（一）应设在专用房间内，且房间应位于排烟系统最高排烟口上部；（二）排烟风机与排烟口之间应有联锁装置；（三）排烟风机的入口处，必须设有当烟气超过280℃时能自动关闭的装置。

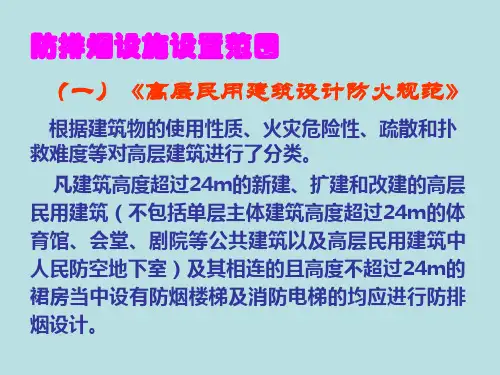

一、高层民用建筑防烟、排烟设施设置范围《高层民用建筑设计防火规范》（2005版）中规定：凡建筑高度度超过24米的新建、扩建和改建的高层民用建筑及其相连的且高度超过24米的裙房当中没有防烟楼梯间及消防电梯的；地下一层、四层及四层以上设有歌舞厅、卡拉OK厅（含具卡拉OK功能的餐厅）、夜总会、录像厅、夜映厅、桑拿浴室（除洗浴部分外）、游艺厅（含电子游戏厅）、网吧等歌舞娱乐放映场所；设有地下商店的建筑均应进行防、排烟设计。

需要设置防排烟的部位有：1、防烟楼梯间及其前室、消防电梯间前室或合用前室；2、一类建筑和高度超过32米的二类建筑的下列部位：长度超过20米的内走道；面积超过100平方米且经常有人停留或可燃物较多的房间；高层建筑的中庭和经常有人停留或可燃物较多的地下室；封闭式避难层；3、设置在地下一层、地上四层及四层以上的歌舞娱乐放映场所；4、设置在地下一、二层的商店。

二、防烟楼梯间、前室、消防电梯前室、合用前室的防排烟设计防烟楼梯间、前室、消防电梯前室、合用前室防排烟方式有自然排烟和正压送风防烟两种方式，这两种方式在同一部位仅可以使用一种，不可两者并存。

1、下面根据楼梯间、前室、合用前室、消防电梯前室不同情况，选择不同的防排烟设施。

（1）超过50米的一类公共建筑和建筑高度超过100米的居住建筑，防烟楼梯间仅可采用机械加压送风方式，如设有窗户必须为不可开启的固定窗户；前室、合用前室、消防电梯前室50米以上的部分只可采用机械送风方式，如设窗户必须为固定式窗户，50米以下部分可利用外窗进行自然排烟，外窗可开启面积不应小于2平方米。

（2）超过50米的一类公共建筑高度超过100米的居住建筑除外的防烟楼梯间及前室，消防电梯前室和合用前室根据情况不同，采取的方式和位置不同，见下表：组合关系防排烟方式选择楼梯间及前室、合用前室均具备自然排烟条件楼梯间及前室、合用前室采用自然排烟消防电梯前室具备自然排烟消防电梯前室采用自然排烟消防电梯前室不具备自然排烟条件消防电梯前室采用机械加压系统楼梯间具备自然排烟，前室或合用前室不具备自然排烟条件楼梯间采用自然排烟，前室、合用前室采用机械加压系统前室、合用前室具备自然排烟，楼梯间不具备自然排烟条件前室，合用前室采用自然排烟，楼梯间采用机械加压系统楼梯间、前室、合用前室均不具备自然排烟条件楼梯间、前室、合用前室采用机械加压系统楼梯间前室或合用前室，利用敞开阳台、凹廊或前室不同朝向的可开启外窗自然排烟前室、合用前室采用自然排烟，楼梯间可不设防烟设施2、满足自然排烟的条件：（1）靠外墙的防烟楼梯间每五层可开启外窗面积不小于2平方米；防烟楼梯间前室、消防电梯前室可开启面积不小于2平方米；合用前室不小于3平方米。

高层建筑防火排烟设计规
范根据国家相关标准和规范进行要求，具体包括以下方面：
1. 建筑结构的防火要求：选用符合耐火性能要求的建筑材料和构件，确保建筑结构的耐火性能。

2. 防火分区要求：根据建筑的用途和火灾危险性，将建筑分割为不同的防火分区，要求每个分区具备独立的防火墙和防火门。

3. 防火间距要求：建筑物之间的防火间距要满足规范要求，以保证火势不会轻易蔓延到相邻建筑。

4. 火灾报警系统：高层建筑必须安装火灾报警系统，可以及时发现火灾，并采取相应的措施。

5. 防烟措施：高层建筑需要设置防烟分区，确保火灾发生时，能够控制烟气蔓延。

防烟分区内的排烟设备需要满足规范要求，保证排烟效果。

6. 疏散通道和楼梯间：高层建筑必须设置足够数量和宽度的疏散通道和楼梯间，保证人员的疏散安全。

7. 消防设施：高层建筑需要按照规范要求安装消防设施，包括消防水源、消防栓、灭火器等，以及相应的消防管道和喷头系统。

8. 安全疏散标识：高层建筑需要设置明显的安全疏散标识，指引人员正确疏散。

9. 电气设备和配电系统：高层建筑的电气设备和配电系统要满足防火要求，防止电气设备成为火灾发生和蔓延的源头。

需要根据具体的国家和地区规范进行设计，确保高层建筑在火灾发生时能够提供有效的防火和排烟保护，确保人员的生命安全。

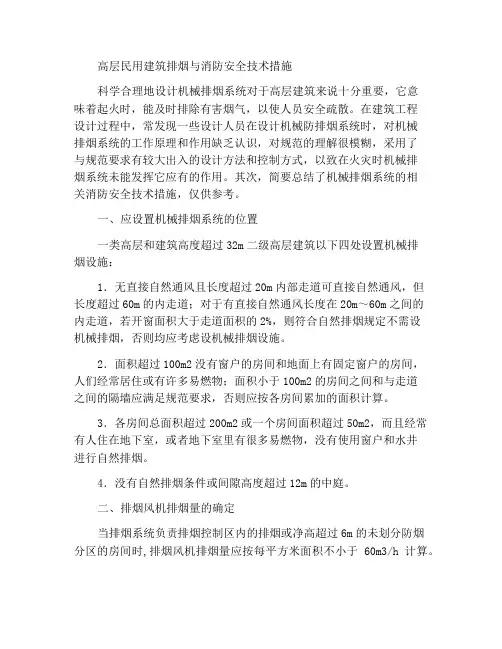

高层民用建筑排烟与消防安全技术措施科学合理地设计机械排烟系统对于高层建筑来说十分重要，它意味着起火时，能及时排除有害烟气，以使人员安全疏散。

在建筑工程设计过程中，常发现一些设计人员在设计机械防排烟系统时，对机械排烟系统的工作原理和作用缺乏认识，对规范的理解很模糊，采用了与规范要求有较大出入的设计方法和控制方式，以致在火灾时机械排烟系统未能发挥它应有的作用。

其次，简要总结了机械排烟系统的相关消防安全技术措施，仅供参考。

一、应设置机械排烟系统的位置一类高层和建筑高度超过32m二级高层建筑以下四处设置机械排烟设施：1．无直接自然通风且长度超过20m内部走道可直接自然通风，但长度超过60m的内走道；对于有直接自然通风长度在20m～60m之间的内走道，若开窗面积大于走道面积的2%，则符合自然排烟规定不需设机械排烟，否则均应考虑设机械排烟设施。

2．面积超过100m2没有窗户的房间和地面上有固定窗户的房间，人们经常居住或有许多易燃物；面积小于100m2的房间之间和与走道之间的隔墙应满足规范要求，否则应按各房间累加的面积计算。

3．各房间总面积超过200m2或一个房间面积超过50m2，而且经常有人住在地下室，或者地下室里有很多易燃物，没有使用窗户和水井进行自然排烟。

4．没有自然排烟条件或间隙高度超过12m的中庭。

二、排烟风机排烟量的确定当排烟系统负责排烟控制区内的排烟或净高超过6m的未划分防烟分区的房间时,排烟风机排烟量应按每平方米面积不小于60m3/h计算。

担负两个或两个以上防烟分区排烟时,应按最大防烟分区面积每平方米不小于120m3/h计算。

中庭的排烟量应通过其体积乘以每小时换气次数来计算，当体积小于17000m3时,排烟量每小时按换气6次计算，当体积大于17000m3时，每小时按换气4次计算。

中庭排烟计算方法如下：若中庭体积为16000m3时,排烟风机排烟量应大于（16000m3×6次/h）96000m3/h；中庭体积为18000m3时,则排烟量应大于（18000m3×4次/h）72000m3/h。

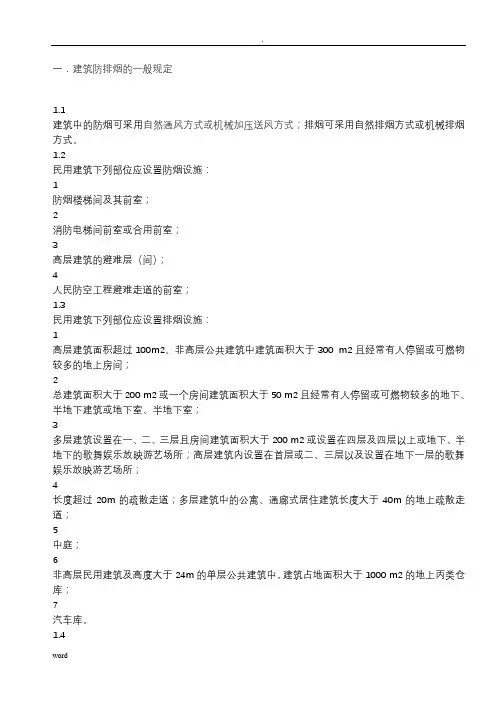

一．建筑防排烟的一般规定1.1建筑中的防烟可采用自然通风方式或机械加压送风方式；排烟可采用自然排烟方式或机械排烟方式。

1.2民用建筑下列部位应设置防烟设施：1防烟楼梯间及其前室；2消防电梯间前室或合用前室；3高层建筑的避难层（间）；4人民防空工程避难走道的前室；1.3民用建筑下列部位应设置排烟设施：1高层建筑面积超过100m2、非高层公共建筑中建筑面积大于300 m2且经常有人停留或可燃物较多的地上房间；2总建筑面积大于200 m2或一个房间建筑面积大于50 m2且经常有人停留或可燃物较多的地下、半地下建筑或地下室、半地下室；3多层建筑设置在一、二、三层且房间建筑面积大于200 m2或设置在四层及四层以上或地下、半地下的歌舞娱乐放映游艺场所；高层建筑内设置在首层或二、三层以及设置在地下一层的歌舞娱乐放映游艺场所；4长度超过20m的疏散走道；多层建筑中的公寓、通廊式居住建筑长度大于40m的地上疏散走道；5中庭；6非高层民用建筑及高度大于24m的单层公共建筑中，建筑占地面积大于1000 m2的地上丙类仓库；7汽车库。

1.4防烟与排烟系统中的管道、风口及阀门等必须采用不燃材料制作，且风道不宜采用土建风道；当防排烟系统采用金属管道时，其钢板厚度按《通风与空调工程施工质量验收规范（GB50243-2002）》高压系统选用。

1.5机械加压送风系统、排烟系统和补风系统的风速应符合下列规定：1采用金属管道时，不宜大于20m/s；2采用内表面光滑的混凝土等非金属管道时，不宜大于15m/s；3机械加压送风口不宜大于7m/s；排烟口不宜大于10m/s；机械补风口不宜大于10m/s，公共聚集场所不宜大于5m/s；自然补风口不宜大于3m/s。

1.6加压送风机、排烟风机和用于排烟补风的送风机宜设置在通风机房或室外屋面上。

风机房应采用耐火极限不低于2.0h的隔墙和1.5h的楼板及甲级防火门与其他部位隔开。

若确有困难时，可设置在吊顶等专用空间内，空间四周的围护结构应采用耐火极限不低于1.0h的不燃烧体，风机周围应有大于600mm的操作空间。

中华人民共和国国家标准高层民用建筑设计防火规范Code for fire protection design of tall buildingsGB 50045—95(2005年版）主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：1995年11月1日注：有*符号的部分是根据中华人民共和国建设部1999年3月8日第20号工程建设国家标准局部修订公告修订的部分。

红色字体部分是根据中华人民共和国建设部2001年4月1日第28号工程建设国家标准局部修订公告修订的部分。

中华人民共和国建设部公告第361号建设部关于发布国家标准《高层民用建筑设计防火规范》局部修订的公告现批准《高层民用建筑设计防火规范》GB50045－95（2001年版）局部修订的条文，自2005年10月1日起实施。

其中，第3.0.1、3.0.2、3.0.8、4.1.2、4.1.3、4.1.12、4.2.7、4.3.1、6.1.1、6.1.11、（1、2、3、5、6）、6.1.16、7.4.2、7.4.6、（1、2、7、8）、7.6.1、7.6.2、7.6.3、7.6.4、9.1.1、9.1.4（1、2、3）、9.4.1、9.4.2条（款）为强制性条文，必须严格执行。

经此次修改的原条文同时废止。

局部修订的条文及具体内容，将在近期出版的《工程建设标准化》刊物上登载。

中华人民共和国建设部2005年7月15日目次1 总则2 术语3 建筑分类和耐火等级4 总平面布局和平面布置4.1 一般规定4.2 防火间距4.3 消防车道5 防火、防烟分区和建筑构造5.1 防火和防烟分区5.2 防火墙、隔墙和楼板5.3 电梯井和管道井5.4 防火门、防火窗和防火卷帘5.5 屋顶金属承重构件和变形缝6 安全疏散和消防电梯6.1 一般规定6.2 疏散楼梯间和楼梯6.3 消防电梯7 消防给水和灭火设备7.1 一般规定7.2 消防用水量7.3 室外消防给水管道、消防水池和室外消火栓7.4 室内消防给水管道、室内消火栓和消防水箱7.5 消防水泵房和消防水泵7.6 灭火设备8 防烟、排烟和通风、空气调节8.1 一般规定8.2 自然排烟8.3 机械防烟8.4 机械排烟8.5 通风和空气调节9 电气9.1 消防电源及其配电9.2 火灾应急照明和疏散指示标志9.3 灯具9.4 火灾自动报警系统、火灾应急广播和消防控制室9.5 漏电火灾报警系统附录A 各类建筑构件的燃烧性能和耐火极限附录B 本规范用词说明附加说明1 总则1.0.1 为了防止和减少高层民用建筑（以下简称高层建筑）火灾的危害，保护人身和财产的安全，制定本规范。

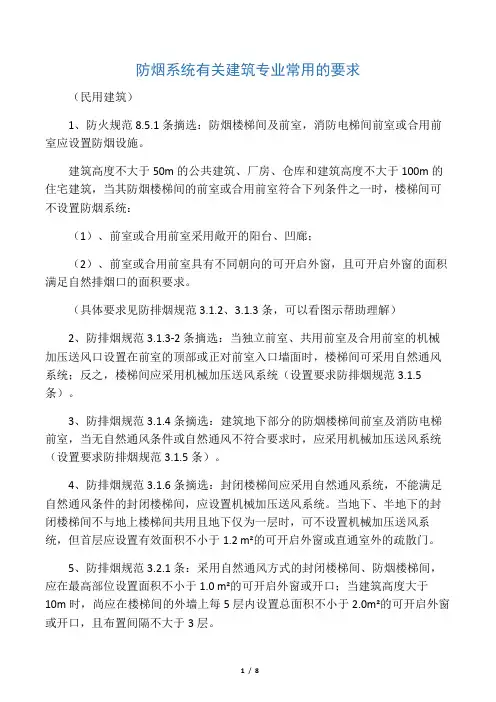

防烟系统有关建筑专业常用的要求（民用建筑）1、防火规范8.5.1条摘选：防烟楼梯间及前室，消防电梯间前室或合用前室应设置防烟设施。

建筑高度不大于50m的公共建筑、厂房、仓库和建筑高度不大于100m的住宅建筑，当其防烟楼梯间的前室或合用前室符合下列条件之一时，楼梯间可不设置防烟系统：（1）、前室或合用前室采用敞开的阳台、凹廊；（2）、前室或合用前室具有不同朝向的可开启外窗，且可开启外窗的面积满足自然排烟口的面积要求。

（具体要求见防排烟规范3.1.2、3.1.3条，可以看图示帮助理解）2、防排烟规范3.1.3-2条摘选：当独立前室、共用前室及合用前室的机械加压送风口设置在前室的顶部或正对前室入口墙面时，楼梯间可采用自然通风系统；反之，楼梯间应采用机械加压送风系统（设置要求防排烟规范3.1.5条）。

3、防排烟规范3.1.4条摘选：建筑地下部分的防烟楼梯间前室及消防电梯前室，当无自然通风条件或自然通风不符合要求时，应采用机械加压送风系统（设置要求防排烟规范3.1.5条）。

4、防排烟规范3.1.6条摘选：封闭楼梯间应采用自然通风系统，不能满足自然通风条件的封闭楼梯间，应设置机械加压送风系统。

当地下、半地下的封闭楼梯间不与地上楼梯间共用且地下仅为一层时，可不设置机械加压送风系统，但首层应设置有效面积不小于1.2 m²的可开启外窗或直通室外的疏散门。

5、防排烟规范3.2.1条：采用自然通风方式的封闭楼梯间、防烟楼梯间，应在最高部位设置面积不小于1.0 m²的可开启外窗或开口；当建筑高度大于10m时，尚应在楼梯间的外墙上每5层内设置总面积不小于2.0m²的可开启外窗或开口，且布置间隔不大于3层。

6、防排烟规范3.2.2条：前室采用自然通风方式时，独立前室、消防电梯前室可开启外窗或开口的面积不应小于2.0m²，共用前室、合用前室不应小于3.0m²。

7、防排烟规范3.2.4条：可开启外窗应方便直接开启，设置在高处不便于直接开启的应在距地面高度1.3m~1.5m的位置设置手动可开启装置。

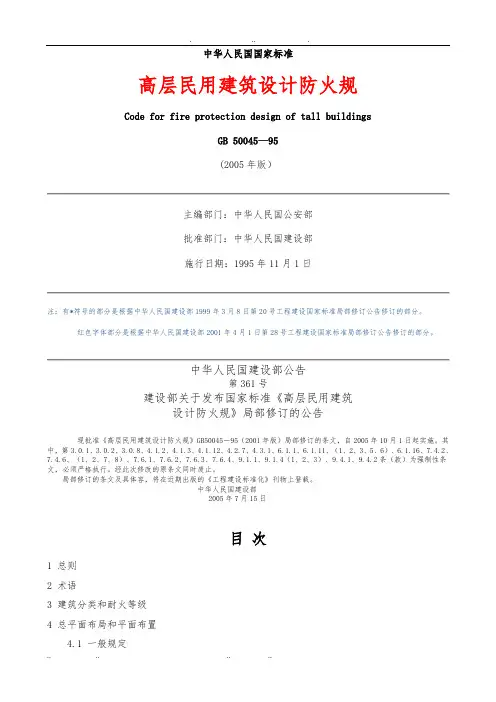

中华人民国国家标准高层民用建筑设计防火规Code for fire protection design of tall buildingsGB 50045—95(2005年版）主编部门：中华人民国公安部批准部门：中华人民国建设部施行日期：1995年11月1日注：有*符号的部分是根据中华人民国建设部1999年3月8日第20号工程建设国家标准局部修订公告修订的部分。

红色字体部分是根据中华人民国建设部2001年4月1日第28号工程建设国家标准局部修订公告修订的部分。

中华人民国建设部公告第361号建设部关于发布国家标准《高层民用建筑设计防火规》局部修订的公告现批准《高层民用建筑设计防火规》GB50045－95（2001年版）局部修订的条文，自2005年10月1日起实施。

其中，第3.0.1、3.0.2、3.0.8、4.1.2、4.1.3、4.1.12、4.2.7、4.3.1、6.1.1、6.1.11、（1、2、3、5、6）、6.1.16、7.4.2、7.4.6、（1、2、7、8）、7.6.1、7.6.2、7.6.3、7.6.4、9.1.1、9.1.4（1、2、3）、9.4.1、9.4.2条（款）为强制性条文，必须严格执行。

经此次修改的原条文同时废止。

局部修订的条文及具体容，将在近期出版的《工程建设标准化》刊物上登载。

中华人民国建设部2005年7月15日目次1 总则2 术语3 建筑分类和耐火等级4 总平面布局和平面布置4.1 一般规定4.2 防火间距4.3 消防车道5 防火、防烟分区和建筑构造5.1 防火和防烟分区5.2 防火墙、隔墙和楼板5.3 电梯井和管道井5.4 防火门、防火窗和防火卷帘5.5 屋顶金属承重构件和变形缝6 安全疏散和消防电梯6.1 一般规定6.2 疏散楼梯间和楼梯6.3 消防电梯7 消防给水和灭火设备7.1 一般规定7.2 消防用水量7.3 室外消防给水管道、消防水池和室外消火栓7.4 室消防给水管道、室消火栓和消防水箱7.5 消防水泵房和消防水泵7.6 灭火设备8 防烟、排烟和通风、空气调节8.1 一般规定8.2 自然排烟8.3 机械防烟8.4 机械排烟8.5 通风和空气调节9 电气9.1 消防电源及其配电9.2 火灾应急照明和疏散指示标志9.3 灯具9.4 火灾自动报警系统、火灾应急广播和消防控制室9.5 漏电火灾报警系统附录A 各类建筑构件的燃烧性能和耐火极限附录B 本规用词说明附加说明1 总则1.0.1 为了防止和减少高层民用建筑（以下简称高层建筑）火灾的危害，保护人身和财产的安全，制定本规。

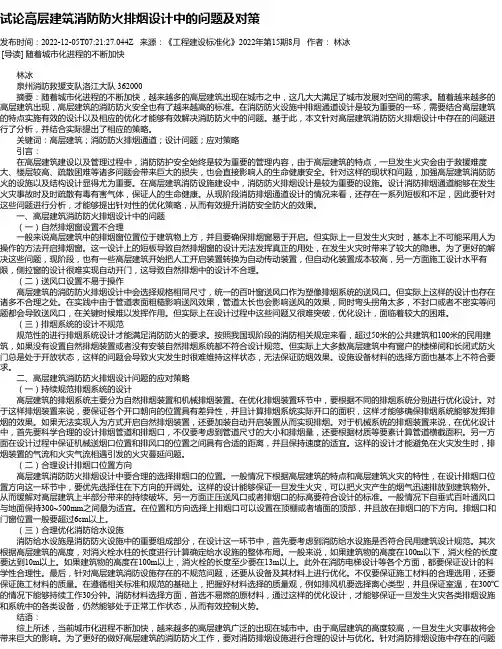

试论高层建筑消防防火排烟设计中的问题及对策发布时间：2022-12-05T07:21:27.044Z 来源：《工程建设标准化》2022年第15期8月作者：林冰[导读] 随着城市化进程的不断加快林冰泉州消防救援支队洛江大队 362000摘要：随着城市化进程的不断加快，越来越多的高层建筑出现在城市之中，这几大大满足了城市发展对空间的需求。

随着越来越多的高层建筑出现，高层建筑的消防防火安全也有了越来越高的标准。

在消防防火设施中排烟通道设计是较为重要的一环，需要结合高层建筑的特点实施有效的设计以及相应的优化才能够有效解决消防防火中的问题。

基于此，本文针对高层建筑消防防火排烟设计中存在的问题进行了分析，并结合实际提出了相应的策略。

关键词：高层建筑；消防防火排烟通道；设计问题；应对策略引言：在高层建筑建设以及管理过程中，消防防护安全始终是较为重要的管理内容，由于高层建筑的特点，一旦发生火灾会由于救援难度大、楼层较高、疏散困难等诸多问题会带来巨大的损失，也会直接影响人的生命健康安全。

针对这样的现状和问题，加强高层建筑消防防火的设施以及结构设计显得尤为重要。

在高层建筑消防设施建设中，消防防火排烟设计是较为重要的设施。

设计消防排烟通道能够在发生火灾事故时及时疏散有毒有害气体，保证人的生命健康。

从现阶段消防排烟通道设计的情况来看，还存在一系列短板和不足，因此要针对这些问题进行分析，才能够提出针对性的优化策略，从而有效提升消防安全防火的效果。

一、高层建筑消防防火排烟设计中的问题（一）自然排烟窗设置不合理一般来说高层建筑中的排烟窗位置位于建筑物上方，并且要确保排烟窗易于开启。

但实际上一旦发生火灾时，基本上不可能采用人为操作的方法开启排烟窗。

这一设计上的短板导致自然排烟窗的设计无法发挥真正的用处，在发生火灾时带来了较大的隐患。

为了更好的解决这些问题，现阶段，也有一些高层建筑开始把人工开启装置转换为自动传动装置，但自动化装置成本较高，另一方面施工设计水平有限，侧拉窗的设计很难实现自动开门，这导致自然排烟中的设计不合理。

建筑火灾防排烟概述建筑发生火灾时，及时扑灭火灾，防止火灾蔓延，减少人员和财产损失是特不重要的。

为此，设置防烟排烟设施，减少火灾烟气的生成量，操纵烟气蔓延，及时排除烟气，提高逃生通道的能见度，使人员和消防人员能够由楼梯或电梯平安疏散并顺利通行实施救火。

因此，防排烟系统设计是建筑火灾设计的一个重要组成局部。

建筑火灾防排烟系统设计的全然内容包括：防火防烟分区的划分、防排烟系统的设置部位、防烟排烟风量和系统设置方式等。

其中，防火和防烟分区能有效地阻隔和操纵火灾烟气，合理地划分防火、防烟分区是特不重要的设计内容，在此根底上才能合理地设置防排烟设施。

防火和防烟分区的设计属于建筑专业来完成，通风专业必须全面了解和把握建筑防火和防烟分区划分的设计方法，才能合理设置建筑火灾防烟排烟系统。

因此，建筑火灾防排烟设计应与建筑设计、消防设计、通风及空气调节设计共同合作协调进行，建筑与热通专业设计人员应紧密配合，依据建筑物用途、平立面组成、单元组合、可燃物数量以及室外气象条件的妨碍等因素综合考虑，确定经济、合理的防排烟设计方案。

一、防排烟的全然概念1、建筑分类和耐火等级依据?高层民用建筑设计防火标准?的规定，对建筑物使用性质、危险性、疏散和扑救难度等对建筑进行分类。

如下表4-10所示。

表4-10建筑分类的燃烧性能依据其组成材料的不同，分为不燃烧体、难燃烧体和燃烧体3类。

建筑构件的耐火及极限是指按时刻—温度标准曲曲折折线进行耐火试验，从受到火的作用时起，到失往支持能力或完整性被破坏或失往隔火作用时止的这段时刻，以小时表示。

GB50045—95?高层建筑设计防火标准?〔2005年版〕将高层建筑的耐火等级划分为一、二级，同时对不同的耐火等级建筑物的建筑构件的燃烧性能和耐火极限做了具体的规定。

如表4-11所示。

表4–11耐火等级与耐火极限国家标准GB50016-2006?建筑设计防火标准?对非高层民用建筑、工业建筑制定的建筑物构件的燃烧性和耐火极限如表4-12表4-12建筑物构件的燃烧性能和耐火极限〔h〕注：1除本标准另有规定者外，以木柱承重且以不燃烧材料作为墙体的建筑物，其耐火等级应按四级确定；2二级耐火等级建筑的吊顶采纳不燃烧体时，其耐火极限不限；3在二级耐火等级的建筑中，面积不超过100m2的房间隔墙，如执行本表的规定确有困难时，可采纳耐火极限不低于0.3h的不燃烧体；4一、二级耐火等级建筑疏散走道两侧的隔墙，按本表规定执行确有困难时，可采纳0.75h不燃烧体。

简述高层建筑的防排烟设计摘要: 近几年来, 火灾事故在高层建筑中一直呈显上升趋势,也经常发生群死群伤事故, 给国家和人民生命财产造成了极其严重的损失。

据统计资料显示, 在各种火灾事故当中, 人员伤亡因烟气窒息、中毒, 不能安全疏散所致占绝大部分。

因此, 本文提出一些针对当前高层建筑防排烟系统中存在的一些问题和看法。

关键词: 高层建筑; 防排烟系统; 存在问题; 相关站中站; 安全疏散近年来, 高层建筑火灾事故呈明显上升趋势, 群死群伤事故时有发生, 给国家和人民生命财产造成了极大的损失。

统计资料显示, 在各类火灾事故中, 绝大部分的人员伤亡都是因烟气窒息、中毒, 不能安全疏散所致。

如何才能做到火灾发生时及时排除烟气并有效防止烟气进入安全疏散通道,保证人员在较好的能见度下进行安全疏散, 同时使消防人员更有效的开展灭火救援工作, 最大限度地减少高层民用建筑火灾事故中的人员伤亡, 科学地进行防排烟设计、施工、管理尤为重要。

在此, 笔者结合工作实践, 谈谈当前高层建筑防排烟系统中存在的一些问题, 以引起重视。

1. 防烟楼梯间与防烟前室共用正压送风系统的设计有缺漏。

在有的设计图纸中, 当防烟楼梯间及其前室(非与消防电梯合用前室)均不具备自然排烟条件时, 防烟楼梯间及前室分别设置了正压送风。

根据高层民用建筑设计防火规范 (以下简称高规 )第8. 3. 1. 1条规定: 不具备自然排烟条件的防烟楼梯间应设置独立的机械加压送风的防烟设施, 其不具备自然排烟条件的前室可以利用楼梯间送风的余压达到规范要求,无需再设置正压送风, 从而满足经济合理要求。

但实际的工程中, 都忘了在楼梯与前室之间设计、安装一个余压阀, 导致实际上楼梯间的风压无法进入前室,造成楼梯间的风压太大, 影响到疏散。

2. 对自然排烟方式的限制条件不理解。

由于城市用地的紧张, 一类高层公共建筑, 超高层住宅楼随处可见。

为了节省投资, 一些开发商及设计人员对建筑高度超过52m 的一类公共建筑和建筑高度超过100m的居住建筑, 其防烟楼梯间及其前室、消防电梯间前室和合用前室的防烟设施设计采用自然排烟方式, 而未设置机械防烟设施。

⾼层建筑防⽕排烟设计规范⾼层建筑防⽕排烟设计规范第⼀节⼀般规定1.1 ⾼层建筑的防烟设施应分为机械加压送风的防烟设施和可开启外窗的⾃然排烟设施。

1.2 ⾼层建筑的排烟设施应分为机械排烟设施和可开启外窗的⾃然排烟设施。

1.3 ⼀类⾼层建筑和建筑⾼度超过32m的⼆类⾼层建筑的下列部位应设排烟设施：(1)长度超过20m的内⾛道。

(2)⾯积超过100m2，且经常有⼈停留或可燃物较多的房间。

(3)⾼层建筑中的中庭和经常有⼈停留或可燃物较多的地下室。

1.4 通风、空⽓调节系统应采取防⽕、防烟措施。

1.5 机械加压送风和机械排烟的风速，应符合下列规定：(1)采⽤⾦属风道时，不应⼤于20m / s。

(2)采⽤内表⾯光滑的混泥⼟等⾮⾦属材料风道时，不应⼤于15m / s。

(3)送风⼝的风速不应⼤于7m / s；排烟⼝的风速不应⼤于10m / s。

第⼆节⾃然排烟2．1 除建筑⾼度超过50m的⼀类公共建筑和建筑⾼度超过100m的居住建筑外，靠外墙的防烟楼梯间及其前室、消防电梯间前室和合⽤前室，宜采⽤⾃然排烟⽅式。

2．2 采⽤⾃然排烟的开窗⾯积应符合下列规定：(1) 防烟楼梯间闪室、消防电梯间前室可开启外窗⾯积不应⼩于 2.00m2，合⽤前室不应⼩于3.00m2(2)靠外墙的防烟楼梯间每五层内可开启外窗总⾯积之和不应⼩于2.00m2(3)长度不超过60m的内⾛道可开启外窗⾯积不应⼩于⾛道⾯积的2％(4)需要排烟的房间可开启外窗⾯积不应⼩于该房间⾯积的2％。

(5)净空⾼度⼩于12m的中庭可开启的天窗或⾼侧窗的⾯积不应⼩于该中庭地⾯积的5％。

2．3 防烟楼梯间前室或合⽤前室，利⽤敞开的阳台、凹廊或前室内有不同朝向的可开启外窗⾃然排烟时，该楼梯间可不设防烟措施。

2．4 排烟窗宜设置在上⽅，并应有⽅便开启的装置。

第三节机械防烟3．1 下列部位应设置独⽴的机械加压送风的防烟设施：(1)不具备⾃然排烟条件的防烟楼梯间、消防电梯间前室或合⽤前室。

民用建筑排烟设计一、民用建筑排烟目的：在火灾发生时对建筑物的火灾区域采用排烟技术措施，实行排烟控制，使火灾产生的烟气和热量能迅速排除是建筑排烟的宗旨。

其目的是确保建筑物内人员顺利疏散并且改善扑救人员的工作环境，以利控制火势的蔓延。

二、民用建筑排烟设计流程：三、民用建筑排烟部位：*《建筑设计防火规范》GB50016-2006规定：9.1.3下列场所应设置排烟设施：（是强制性条文）3．公共建筑中经常有人停留或可燃物较多，且建筑面积大于300 ㎡的地上房间；公共建筑中长度大于20m的内走道；4．中庭；5．设置在一、二、三层且房间建筑面积大于200㎡或设置在四层及四层以上或地下、半地下的歌舞娱乐放映游乐场所；6．总建筑面积大于200㎡或一个房间建筑面积大于50㎡且经常有人停留或可燃物较多的地下、半地下建筑或地下室、半地下室；7．其他建筑中地上长度大于40m的疏散走道。

*《高层民用建筑设计防火规范》GB50045-95（2005年版）规定：8.1.3一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位设排烟设施：8.1.3.1长度超过20m的内走道。

8.1.3.2面积超过100㎡，且经常有人停留或可燃物较多的房间。

8.1.3.3高层建筑的中庭和经常有人停留或可燃物较多的地下室。

这几条规定适用一类高层建筑和建筑高度超过32m的二类高层建筑，前面“建规”规定了建筑高度低于24m的多层建筑中排烟设防的要求。

对于低于32m的二类高层建筑即建筑高度为24～32m的建筑为何掌握排烟设防的尺度呢？这个问题在消防规范宣贯时规范管理组曾作了说明：对于低于32m的二类高层建筑排烟设防标准应不低于“建规”规定的设防要求。

因为“建规”中含盖了一些建筑高度为24～32m的建筑，另外高层建筑与多层建筑相比，因其建筑高度高，在发生火灾时消防扑救的难度也更高些，所以对高层建筑来讲消防的设防要求不应低于一般建筑，所以对于低于32m的二类高层建筑的消防设防按“建规”的要求作为底线是合理的。

民用建筑防火排烟设计（2005．11．22)今天想说三个问题:一、“建筑设计防火规范”（即低规）的修改问题；二、防火排烟设计；三、工程设计问题举例。

一、我主要讲一下“建筑设计防火规范”（即低规）的修改问题：1、适用范围：这本规范适用于工业建筑、建筑高度小于24M的公共建筑、9层及9层以下的居住建筑、地下建筑和建筑高度大于24M的单层公共建筑。

简单说就是高规不管的它都管。

2、这次修订的主要内容:在民用建筑中补充了商店疏散人员的计算原则和有关燃油、燃气锅炉房、柴油发电机机房的设置要求。

5.4.1 燃煤、燃油、燃气锅炉房……宜独立建造.当有困难时可贴邻民用建筑布置,但应采用防火墙割开，且不应帖邻人员密集场所.当燃油、燃气锅炉房受条件限制布置在民用建筑内时,不应布置在人员密集场所的上一层、下一层或帖邻并应符合下列规定:⑴、应设置在首层或地下一层靠外墙部位，但常（负)压燃油、燃气锅炉可设置在地下二层.当采用相对比重大于等于0.75的可燃气体为燃料时,不得设置在地下或半地下建筑中。

⑵、锅炉房的门应直通室外.⑶、当锅炉间内设储油时间,其储量不应大于1m2。

⑷、锅炉的容量按GB50041.3、关于管井的规定有：7.2。

9电梯井应独立设置，井内严禁敷设可燃气体和甲、乙、丙类液体管道……电缆井、管道井、排烟道、排气道、垃圾道等竖向管道井应分别独立设置……7。

2.10建筑内的电缆井、管道井应在每层的楼板处用防火封堵材料封堵。

建筑内的电缆井、管道井与房间、走道等相连通的孔洞应采用防火封堵材料封堵。

7.2。

11可燃气体和甲、乙、丙类液体管道不应与通信管线共用管井，严禁设置在电缆井内或穿过电缆井。

4、增加了防火排烟一节。

二、防火排烟设计我们做防火排烟设计的内容包括两个方面：•一是保证人员安全疏散：为此目的“建筑设计防火规范”和“高层民用建筑设计防火规范”上有一系列防烟条纹的规定，你只要按着高规、低规的条纹规定,对号入座就行了。
