LSBF102风冷低温型螺杆式冷水机组(-15℃)

凯添调峰站烟台冰轮预冷机型号：：LQJZ380T天然气冷却机组LG20BL 螺杆式制冷压缩机LG20BL YF JZ制冷压缩机机组---产品特点：1.效率高，节能，COP增加了约8％。

2.烟台冰轮的专利转子生产运行平稳，效率高，噪音低。

3.的烟台专利容量控制装置实现了灵活和精确的控制。

4.烟台专利设计降低了噪音和振动。

5.正循环油控制6.烟台专利高效率的热交换管7.可靠性和稳定性制冷剂R717 R22排气压力MPa 低于1.67 低于1.67对应的饱和温度°C 低于45 小于46吸入压力Mpa -0.045-0.57 -0.017-0.62对应的蒸发温度°C -45-12.5 -45-12.5机油压力MPa 0.1-0.3高于出口压力油温度°C冷却水入口温度°C冷却水流量偏差LG20BL螺杆式制冷压缩机参数：项目单位LG20BL制冷剂R717/R22压缩机理论流量1486 产能控制范围制冷量高温工况1724/1577 中温工况957/914低温工况带有经济器346.8/384无290/307电机的额定功率高温工况315中温工况315低温工况250/280电制1：高温工作条件是指40℃/ 5℃，中间温度是指40°C/-10°C，和低的温度是指40°C/-35℃。

带经济器时，液体出口的温度比补气压力对应的饱和温度高5。

油冷却器的冷却水进口温度为33℃，入口/出口的水的温度差为5℃。

2 （）的数据为制冷剂冷油机组参数。

原理图中液冷油冷却器经济器疑有误，均只有一进一出，怀疑经济器与液冷油冷却器应为一体，参见下图：且回气不应到压缩机出口管道。

经济器的原理及结构(是否就是：烟台冰轮工艺流程图上的液冷油冷却器，即压力容器图纸的油冷却器) 配经济器的系统中，从冷凝器或贮液器出来的液体，并不直接送节流阀节流，而是首先进入经济器冷却器中进一步冷却，出来后的液体工质的温度可下降数十度，制冷量将得到提高。

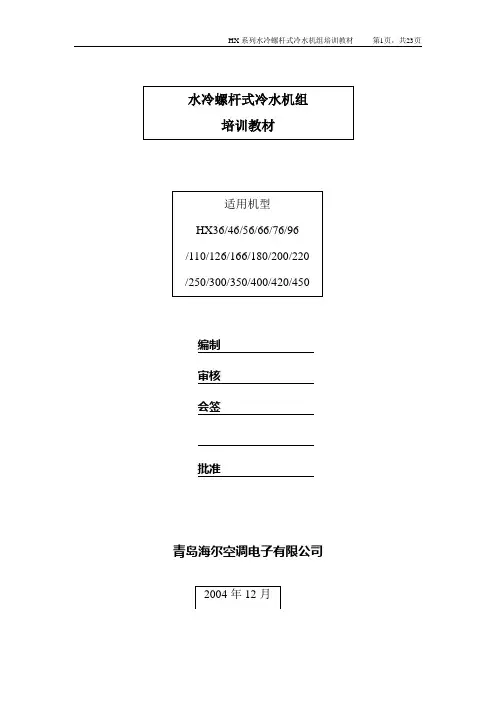

编制审核会签批准青岛海尔空调电子有限公司目录一.新品推介……………………………………………………3～51.行销商标2.型号识别3.卖点4.上市背景介绍5.产品差异点6.新品与现有产品的对比二.使用说明……………………………………………………5～91.外观介绍2.产品功能介绍3.使用和保养4.技术参数5.选购常识6.主关件明细三.安装维修资料……………………………………………9～101. 易损件明细2. 管路系统3. 线路图4. 安装资料四.附录………………………………………………………11～231. 机组外观图2. 技术参数表3. 主要零部件清单4. 易损件清单5. 线路图一.新品推介资料1.行销商标：Haier2.型号识别3.卖点3.1一句话卖点：柔性变容量，高效更节能。

3.2三句话实惠：高效节能；运行可靠；管理方便；3.3五句话技术支持：●业内第一个把无级能量调节作为标准配置，容量调节更精确●成功运用柔性变容量技术调节负荷，比传统中央空调节能30%●PLC控制——采用德国西门子高性能PLC控制器，根据现场不同情况可方便修改各项参数，提高系统适用性和能效比●一键式控制——实现主机与冷却水泵、冷冻水泵和冷却塔的联动控制，控制简单只需一键●完善的售后服务体系——买海尔空调，所有的事情都是我们的。

4．上市背景介绍原有水冷螺杆机LSBLG系列产品无明显技术优势，市场竞争力不足。

HX系列机组在原有产品基础上重新规划了系列型号；通过更改换热器结构形式使机组外形更加紧凑；将无级调节及柔性变容量调节方式整合为一体。

经过上述设计变更，能更好的满足市场的需要。

5．产品差异化点5.1柔性变容量控制，节能30%传统的大型中央空调工程设计中冷却塔风机、冷冻水泵、冷却水泵的选配是根据系统运行的最大负荷情况再承以大的保险系数。

而实际上99%的时间里系统是运行在部分负荷状态下。

导致整个系统的设备选型偏大，造成初投资和运行费用的浪费。

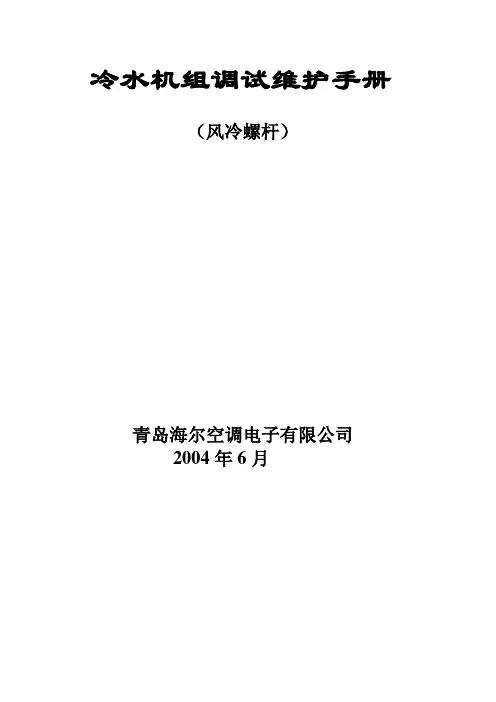

冷水机组调试维护手册（风冷螺杆）青岛海尔空调电子有限公司2004年6月-如果操作不当可能导致人身伤害。

-防触电，适用于电气安装、维修等操作。

-热表面提示-注意备份提示-重要内容❷保证因安装、调试、操作和保养不正确，未能遵守本手册要求的步骤而造成的损伤和破坏，制造商将不承担责任。

请委托当地特约经销商进行安装，不要自行安装。

安装和维修必须是由受过专业培训、熟悉当地标准和规则并对制冷设备有实际操作经验和资格的专业人员。

机组首次运行必须由我公司认可的服务部门进行，否则机组质量保证书中的承诺对用户无效。

在经本公司书面同意之前，不得对机组进行任何改造，否则保单将失效。

❸输送、到货验收、库存、搬运机组必须按照厂方的指示书和说明书来办理货运手续。

当设备到达后，按照提货清单仔细检查所有项目是否齐全，零部件在运输过程中是否损坏。

若有损坏，请通知运输商并书面提出赔偿要求。

如损伤严重，请同时立即通知本公司在当地的特约服务商。

到货验收合格后发生的任何损伤，本公司将不承担赔偿责任。

安装者、搬运者和吊装者都应仔细地保护机组，应该小心、谨慎的搬运设备，确保吊运机组的绳索要牢固，起吊方式要正确，避免损坏机组或管路。

制冷系统的管路不允许用作梯子和手柄，不允许用锁链套拉任何管道和设备。

在搬运过程中，应使机组保持竖直状态，要用吊车来轻吊慢放的搬运机组。

在吊装机组期间必须用上所有的吊装孔。

请参见机组上的吊装示意图标签。

将机组存放在人员活动较少的地方，以减少偶然机械撞伤的危险。

不用蒸汽清洗，以免引起机组安全阀的误动作取下控制柜钥匙，并交给相应责任人员保管。

建议在存放期间对机组进行定期检查。

产品说明本机组由半封闭螺杆压缩机、壳管式换热器、翅片盘管式换热器、控制柜和控制面板组成，总体实施22kg/cm2的气密试验，并以卤素检漏仪进行制冷剂泄漏检测。

在工厂已经充注足够的制冷剂（R22）、冷冻机油，只要投入适当的水配管和主电源，就能正常运转。

禁止直接用水冲洗。

产品简介我公司的螺杆系列制冷机组设备有着40多年的设计和制造经验，在制冷的多个领域始终处于国内潮流的引领者。

螺杆系列冷水机组是以R22/R717为制冷剂，用以提供各类建筑物的空气调节以及其它生产工艺所需的低温水。

可广泛应用在宾馆、饭店、医院、剧院、商场、体育场馆、纺织厂、仪器仪表、机电设备的冷却、生产车间等场所螺杆式冷水机组主要由螺杆式制冷压缩机组、冷凝器、蒸发器以及必需的控制设备等组成一个完整的制冷装置。

冷却水及冷冻水进出口均带有配对法兰（螺纹接口除外），以方便用户系统的连接。

机组出厂时已完成全部管路的连接，并已进行测试，用户只要配上冷却水系统、冷冻水系统并加入适量工质和冷冻机油即可使用。

我公司可提供以R22为制冷剂的螺杆式冷水机组、半封闭螺杆式冷水机组以及R717为制冷剂的喷液螺杆式冷水机组。

● 执行标准GB/T18430.1-2001《蒸汽压缩循环冷水（热泵）机组 工商业用和类似用途的冷水（热泵）机组》 GB/T10870-2001《容积式和离心式冷水（热泵）机组性能测试方法》 控制器符合UL （美国）、CE （欧洲）、IEC 等标准。

● 产品优点压缩机采用第三代（III 型）螺杆式压缩机； 喷液螺杆式冷水机组独家采用喷液冷却技术；主机采用SKF 进口滚动轴承，保证最低的摩擦损失和最好的转子配置，效率更高，使用寿命更长； 采用吸排气压差供油，基本排除油泵故障，节省油泵电机功率； 采用约翰克兰或丹东克隆轴封，漏油少；在不同的环境与负荷下，能量可在15%~100%之间进行无级调节，节省运行费用； 油分滤芯可更换，分油效果可达10ppm ；高效膜片式联轴器直联压缩机与电机，自动校中能力强，使用寿命长。

机组配用的冷凝器、蒸发器均采用高效换热管，使机组体积小，重量轻，结构更紧凑。

专业技术人员对系统合理的、优化设计。

● 型号表示方法1000IIILSBLG—半封闭螺杆式冷水机组压缩机类型：III 、II －表示III 、II 型压缩机，I 型不表示W-F F LSLG 名义工况制冷量：用数字表示,单位kW控制方式： W—微机控制，非微机控制不表示型式：LSLG—开启螺杆式冷水机组机组类型(1)：F—防爆型，非防爆不表示PLSLG—喷液螺杆式冷水机组制冷剂种类：A －氨、F －氟利昂、半封闭不表示螺杆冷水机组的名义工况：指冷却水进水温度为30℃、出水温度为34℃； 冷冻水进水温度为12℃、出水温度为7℃。

螺杆式冷水机组技术规格和要求一、总则1、本工程主要采用水系统集中空调形式，冷热源设备位于地下室冷冻机房和锅炉房。

夏季空调总冷负荷为30000KW，冷源采用4台单机额定制冷量为3800KW的离心式冷水机组（其中1台变频，配机载变频器）和2台单机额定制冷量为1500KW的水冷螺杆式冷水机组（变频，配机载变频器）作为夏季空调系统的冷源。

冷冻机房设置在地下一层。

制冷机组冷东侧供回水温度6/12℃，冷却水侧供回水温度32/37℃。

中标人必须按设计要求响应本次招标技术要求，符合系统的功能设计、控制要求、结构性能、安装和试验等方面的技术要求。

2、本技术要求只提出最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范条文，中标人应保证提供符合本技术要求和有关行业标准的优质产品。

中标人应对所提供的设备性能、质量负责。

采购的设备所涉及的产品标准、规范，与中标人投标报列标准不一致时，应按较高标准执行。

3、中标人所投设备及主要部件的名称、品牌、型号、技术参数、性能、数量、单价、合价、制造厂商、产地、质保期等应在投标文件中明确，对招标文件的技术指标及参数应一一对应，作实质性响应，如有偏离应在偏离表中注明，但不能超过规范的要求。

二、环境条件室外气象数据如下：三、技术标准化和规范GB19577--2004 《冷水机组能效限定值及能源效率等级》GB4706.1--2005 《家用和类似用途电器的安全》第1部分：通用要求AHRI550/5902018 《Performance Rating of Water-chilling and Heat Pump Water-heatingPackages Using the Vapor Compression Cycle》美国空调制冷及热泵协会GB9237－2001 《制冷和供热用制冷系统安全要求》GB50189-2005 《公共建筑节能规范》JB4330-1999 《制冷和空调设备噪声的测定》JB/4750-2003 《制冷装置用压力容器》GB/T 13306 –2011 《标牌》GB 151-1999 《壳管式换热器》四、主要技术要求本次招标招标文件中设备技术参数表中所规定的技术参数为基本要求。

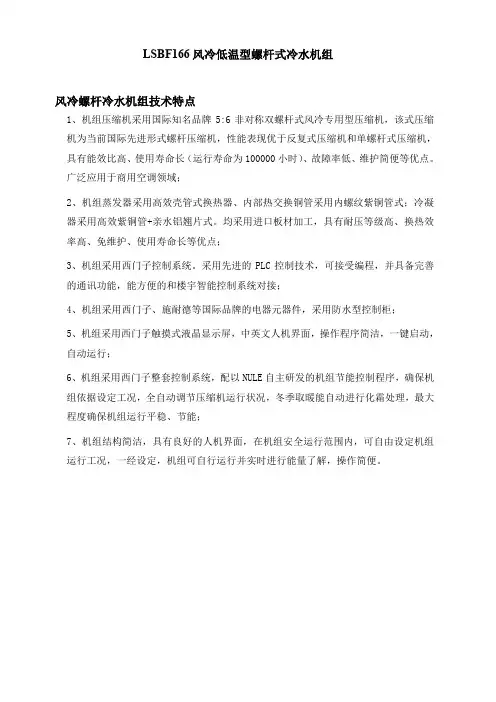

LSBF166风冷低温型螺杆式冷水机组风冷螺杆冷水机组技术特点1、机组压缩机采用国际知名品牌5:6非对称双螺杆式风冷专用型压缩机，该式压缩机为当前国际先进形式螺杆压缩机，性能表现优于反复式压缩机和单螺杆式压缩机，具有能效比高、使用寿命长（运行寿命为100000小时）、故障率低、维护简便等优点。

广泛应用于商用空调领域；2、机组蒸发器采用高效壳管式换热器、内部热交换铜管采用内螺纹紫铜管式；冷凝器采用高效紫铜管+亲水铝翘片式。

均采用进口板材加工，具有耐压等级高、换热效率高、免维护、使用寿命长等优点；3、机组采用西门子控制系统。

采用先进的PLC控制技术，可接受编程，并具备完善的通讯功能，能方便的和楼宇智能控制系统对接；4、机组采用西门子、施耐德等国际品牌的电器元器件，采用防水型控制柜；5、机组采用西门子触摸式液晶显示屏，中英文人机界面，操作程序简洁，一键启动，自动运行；6、机组采用西门子整套控制系统，配以NULE自主研发的机组节能控制程序，确保机组依据设定工况，全自动调节压缩机运行状况，冬季取暖能自动进行化霜处理，最大程度确保机组运行平稳、节能；7、机组结构简洁，具有良好的人机界面，在机组安全运行范围内，可自由设定机组运行工况，一经设定，机组可自行运行并实时进行能量了解，操作简便。

LSBF166风冷低温型螺杆式冷水机性能参数表型号LSBF166机组特性制冷量kW 166(-15℃出水)×104 kcal/h 14.3运行控制方式全自动控制PLC可编程控制器电源～380V/3N-/50Hz整机功率KW 111 整机运转电流 A 194.3压缩机类型5-6非对称半封闭双螺杆压缩机能量调节0-25%-50%-75%-100%数量 1启动类型Y-△启动制冷功率kW 100.6制冷电流 A 176.1蒸发器型式卧式壳管干式蒸发器水流量M3/h 35.7水管接口DN 80水压降Kpa 57冷凝器型式清水铝箔套高效区内螺纹铜管翅片式风量M3/h 79700冷凝轴流风扇数量8 单台功率KW 1.3制冷剂类型R22/R407C 充注量Kg 73外形尺寸长mm 3550 宽mm 2200 高mm 2350机组略重KG 3950整机重量KG 4300 注：1、制冷工况：冷冻水进水温度-11℃、冷冻出水温度-15℃；环境温度35℃；2、温度条件：冷冻水出水温度范围-17～-7℃；环境温度范围0～43℃；3、机组冷冻侧需采用40%(V/V)的乙二醇溶液或24%(m/m)的氯化钙溶液作为防冻剂；4、名义工况中蒸发器水侧污垢系数为0.018m3. ℃/kw；5、蒸发器和冷凝器的水侧设计承受压力为1.0MPa;6、除上述规格和要求外，公司可根据客户要求提供非标产品。

目录珠海格力电器简介.................................................................................................................................质量体系..................................................................................................................................................制造商资格声明.....................................................................................................................................设计方案.........................................................................................................................................一、空调计算参数........................................................................................................................二、空调使用区域设计负荷......................................................................................................三、空调系统设计说明及设备选型.........................................................................................四、产品概述 ................................................................................................................................五、格力中央空调施工方案......................................................................................................六、售后服务承诺书 ...................................................................................................................七、湖南螺杆机部分用户 ........................................................................................................珠海格力电器简介珠海格力电器股份有限公司是目前全球最大的集研发、生产、销售、服务于一体的专业化空调企业，“格力”空调是中国空调行业唯一的“世界名牌”。

第二章 LH系列螺杆式水冷冷水机组(R22)一、产品概述1、产品特点：在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，还可以选择附加热回收功能，在制冷运行的同时，可免费提供最高55℃的生活热水，不附加消耗能源。

在名义工况下的制冷量范围为：190～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。

1）高效节能◆采用满液式蒸发方式A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。

B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。

C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。

D、热回收时利用制冷产生的余热制取热水，能源利用效率更高，减少了能源消耗和对环境的热污染。

E、热回收器内置于壳管冷凝器中，不附加占用空间，外形简洁美观。

F、热回收器内采用高效换热铜管，抗腐蚀性能强，保证生活热水的清洁卫生。

◆新型节流A、自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。

B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。

C、机组的部分负荷效率始终保持最高，运行范围更宽。

获取中国首批冷水机组节能认证证书◆多机并联、部分负荷效率更高A、由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。

B、部分负荷综合值（IPLV）真实有效反映部分负荷的性能指标。

C、格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立运行，部分负荷运行时效率更高，IPLV值可高达7.5。

部分负荷效果图◆容量调节与机组负荷匹配A、可根据用户需求进行有级或无级容量调节。

B、压缩机在最小负荷位置启动，可对制冷量进行无级调节。

C、无级滑阀调节强制输气，与实际负荷完全匹配。

课程设计课程名称制冷与低温课程设计题目名称冷库CO2/NH3复叠制冷系统设计学生学院能源与动力工程学院专业班级能动B11组员朱家伟李科白清川指导教师晏刚2014年9月2日设计总说明本课程设计是设计一个10^3 m3低温冷冻库制冷循环系统,要求选用CO2/NH3复叠制冷循环系统。

整个设计过程主要包括系统制冷量计算、系统高低温级循环理论设计、复叠制冷系统设备的计算和选配，同时结合整体设备运行原理，对该CO2/NH3复叠制冷循环系统进行校正。

本次设计先从冷库制冷量计算着手，先根据CO2的制冷范围，初设循环的温度范围，计算出中间温度；再由各级冷凝蒸发温度结合循环p-h图确定系统设备的工况，最后根据工况和要求选取最佳的制冷设备。

经过设计计算，可以根据两级压缩机的排气量选取合适的压缩机，根据换热器负荷，利用专业换热器软件计算换热器的技术参数，在选取合适的换热器。

通过本次的设计，得到了一个较合理的可适用于低温冷冻库的CO2/NH3复叠系统成套设备。

关键词：低温冷库 CO2/NH3复叠螺杆压缩机蒸发冷凝器课程设计目录一、CO2/HN3复叠制冷系统制冷量计算 (2)1.110^3M³冷库耗冷量的计算 (2)1.2冷库机组计算 (3)二、CO2/NH3复叠制冷系统理论循环计算 (4)2.1C02／NH3复叠制冷系统的特点 (4)2.2CO2/NH3复叠制冷系统的组成 (5)2.3复叠系统温度的确定 (6)2.4低温级（CO2）设计参数 (6)2.5高温级（NH3）设计参数 (6)2.6低温级（CO2）循环理论计算 (6)2.7高温级（NH3）循环理论计算 (8)三、CO2/NH3复叠制冷系统设备的选择 (9)3.1压缩机的选择 (9)3.2换热器的计算和选择 (10)3.3油冷却器的选择 (10)3.4电子膨胀阀的选择 (11)3.5CO2安全阀的设计 (12)3.6润滑油的选择 (13)3.7密封材料 (14)四、主要参考文献 (16)五、心得体会 (17)一、co2/hn3复叠制冷系统制冷量计算1.1 10^3m³冷库耗冷量的计算Q=Q1+Q2+Q3+Q4+Q5+Q6+Q71、传导热量Q1:Q1=K×F×（T0 –T1）= 84 kw式中：K——库体材料传热系数W/ °C.m2。

克莱门特CSRAT风冷螺杆式冷水机组(R22)一、机组介绍：CSRAT风冷螺杆式冷水机组通过空气冷却制冷剂，省去了冷却塔、冷却水泵及冷却水系统，节约了冷却系统投资和运行费用，无须专用机房，可直接安装于屋顶或室外空间。

不受水资源限制，不需要地质勘探、打井、回灌等，采用热回收系统，综合能效比可以达到8。

CSRAT适用于各种商业和工业场合，可以满足全年空调和工艺冷却的需要。

二、基本参数：制冷量范围：120～1400 kW冷冻水进出口温度：12/7℃环境温度：35℃热回收热水温度：40/45℃制冷剂：R22四、机组特点：■ 多种应用场合既有应用于一般中央空调场合的标准冷水机组，又有余热利用的部分热回收冷水机组，还有用于高温环境和对噪音要求较高环境的高温型机组和超低、低噪音机组，满足用户的各种需要。

采用盐水或乙二醇溶液作载冷剂，机组还可以输出-10～12℃的工艺冷水，满足工艺空调和工艺冷却的需要。

■ 半封闭螺杆压缩机半封闭双螺杆压缩机阴阳螺杆啮合比为6∶5，由特殊冷冻油润滑的轴承支撑，适度的啮合比既能提高制冷量，又能保证螺杆转动的均衡性。

螺杆压缩机转子坚固耐用，机组对湿工况不敏感，在变工况下运行安全。

螺杆压缩机的零部件数量仅为往复压缩机的1/10，工作可靠，维修简单。

压缩机运行部件少，电机直接传动，连续压缩，压力波动少，因而噪音低，振动小，故障率低。

压缩机自带容调电磁阀、电机保护器、油分离器和油位视镜，操作简单，维修方便。

压缩机内置高效油分离装置确保充分回油润滑，进入换热器的润滑油很好，有效提高换热器的换热能力。

■ 非对称结构蒸发器（克莱门特专利技术）换热效率高性能超群：蒸发器均为克莱门特生产的国际专利产品独特的不对称结构、优质的材料、特殊的制造工艺；采用小管密排的形式（对于能效要求高的产品还采用双面加强的螺纹管）。

超强的稳定性和高能效比保证蒸发过程中制冷剂的流速均匀，加大了制冷剂流动的提高换热能力，加强回油效果。

LSBF120风冷低温型螺杆式冷水机组风冷螺杆冷水机组技术特点1、机组压缩机采用国际知名品牌5:6非对称双螺杆式风冷专用型压缩机，该式压缩机为当前国际先进形式螺杆压缩机，性能表现优于反复式压缩机和单螺杆式压缩机，具有能效比高、使用寿命长（运行寿命为100000小时）、故障率低、维护简便等优点。
