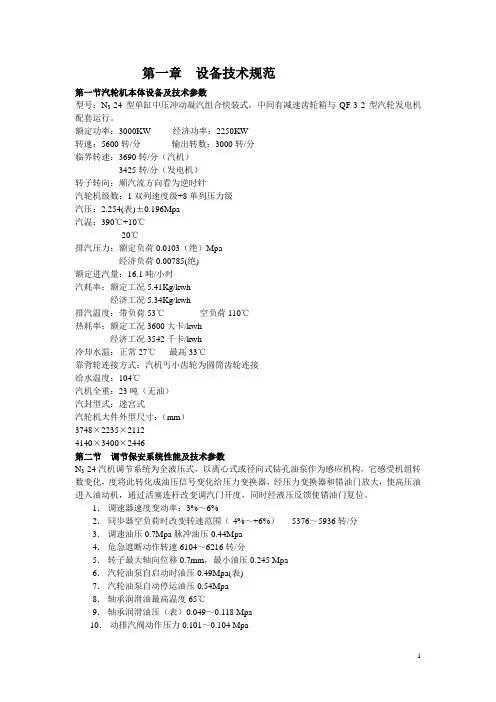

第一章设备技术规范第一节汽轮机本体设备及技术参数型号:N3-24型单缸中压冲动凝汽组合快装式,中间有减速齿轮箱与QF-3-2型汽轮发电机配套运行。
额定功率:3000KW 经济功率:2250KW转速:5600转/分输出转数:3000转/分临界转速:3690转/分(汽机)3425转/分(发电机)转子转向:顺汽流方向看为逆时针汽轮机级数:1双列速度级+8单列压力级汽压:2.254(表)±0.196Mpa汽温:390℃+10℃-20℃排汽压力:额定负荷0.0103(绝)Mpa经济负荷0.00785(绝)额定进汽量:16.1吨/小时汽耗率:额定工况5.41Kg/kwh经济工况5.34Kg/kwh排汽温度:带负荷53℃空负荷110℃热耗率:额定工况3600大卡/kwh经济工况3542千卡/kwh冷却水温:正常27℃最高33℃靠背轮连接方式:汽机丐小齿轮为圆筒齿轮连接给水温度:104℃汽机全重:23吨(无油)汽封型式:迷宫式汽轮机大件外型尺寸:(mm)3748×2235×21124140×3400×2446第二节调节保安系统性能及技术参数N3-24汽机调节系统为全液压式,以离心式或径向式钻孔油泵作为感应机构,它感受机组转数变化,度将此转化成油压信号变化给压力变换器,经压力变换器和错油门放大,使高压油进入油动机,通过活塞连杆改变调汽门开度,同时经液压反馈使错油门复位。
1.调速器速度变动率:3%~6%2.同步器空负荷时改变转速范围(-4%~+6%)5376~5936转/分3.调速油压0.7Mpa脉冲油压0.44Mpa4.危急遮断动作转速6104~6216转/分5.转子最大轴向位移0.7mm,最小油压0.245 Mpa6.汽轮油泵自启动时油压0.49Mpa(表)7.汽轮油泵自动停运油压0.54Mpa8.轴承润滑油最高温度65℃9.轴承润滑油压(表)0.049~0.118 Mpa10.动排汽阀动作压力0.101~0.104 Mpa11.调速汽门行程及开度:①各门心关闭使配汽装置提升至门心开起止,各门杆空行程左30.24 19.28 7.30 13.80 24.85右②调速汽门伺服机驱使配汽机构最大行程41.00mm12.主油泵:进口油压0.1 Mpa出口油压0.7 Mpa工作流量500L/分油压波动<0.005 Mpa13.汽动油泵:进汽压力1.6 Mpa温度360℃最高转速6000r/min 出口油压0.6 Mpa出口油量200升/min 型式离心式14.手摇油泵:型式:刮板式行程(往返)54次/分油量25升/分15.注油器:喷咀前0.7 Mpa出口油压0.15 Mpa喷咀流量350升/分分三路:一路到冷油器供轴承润滑,一路通往主油泵使其入口油压为0.1 Mpa,一路与压力变换器低压油窗相通,以减小由外界干扰引起的调速器波动。
汽轮机组运行规程目录第一篇汽轮机技术性能要求1.汽轮机设备规范及主要技术特性2.汽轮机保护、联锁及试验3.汽轮机启动4.汽轮机运行维护5.汽轮机停机第二篇除氧器、给水及高压加热器运行1.除氧器运行2.给水系统运行3.高压加热器投入、停止及运行维护第三篇辅机启动、停止及运行维护1.一般水泵启动、停止及运行维护2.凝结水系统运行3.凝汽器投入、停止及运行维护4.低压加热器投入、停止及运行维护5.主机润滑油系统运行6.密封油系统运行7.顶轴油系统及盘车装置运行8.EH油系统运行9.净油装置运行10.润滑油处理及存贮系统运行方式11.闭式冷却水系统运行12.发电机内冷水系统运行13.真空系统运行14.氢气系统运行第四篇补充水、工业水、循环水系统运行1.补充水系统运行2.工业水系统运行3.循环水系统运行4.开式水系统运行第五篇主机事故处理1.事故处理原则2.紧急故障停机3.蒸汽参数异常4.负荷骤变处理5.汽轮机水冲击6.真空下降处理7.机组强烈振动8.轴向位移增大9.偏离周波运行10.机组通流部分损坏11.火灾事故处理12.汽轮机严重超速13.发电机甩负荷14.润滑油系统工作失常15.EH油压低处理16.主油泵联轴器故障处理17.汽水管道故障18.厂用电中断处理19.循环水中断处理20.调节控制系统异常第一篇汽轮机运行规程1.1 汽轮机设备规范及主要技术特性1.1.1 主要设备技术规范型号:N300—16.70/537/537—6型形式:亚临界、一次中间再热、双缸(高中合缸)双排汽凝汽式。
旋转方向:从机头向发电机方向看为顺时针。
制造厂家:东方汽轮机厂额定功率:300WM ( E C R )最大功率:330WM ( V W O)额定蒸汽参数:主蒸汽16.70Mpa/537℃再热蒸汽 3.2Mpa/537℃背压 5.19Kpa额定主蒸汽流量:903.1T/H最大主蒸汽流量:1025 T/H转速:3000r/min冷却水温:22.5℃给水温度:277℃额定工况净热耗:7923.8KJ/KW.H轴系临界转速:(计算值)高中压转子1769.1r/min低压转子1698r/min发电机转子(一阶/二阶)1393.8/3401.5r/min通流级数:总共27级高压缸1个调节级+ 8个压力级中压缸6 个压力级低压缸2×6个压力级给水回热级数:高加+除氧+低加(除氧器滑压运行)表1—1—1 额定工况下各段回热抽汽参数末级叶片高度:851mm汽轮机本体外形尺寸:(长×宽×高)mm18055×7464×6434(高度指从连通管吊环最高点至运行平台距离)1.1.2 主要技术特性1.1.2.1 结构特点1.2.1.1汽缸本体高中压合缸,通流部分反向布置,高压缸为双层缸结构,材料为ZG15Cr2Mo1铸件,允许工作温度不大于566℃。
汽轮机运行规程第一篇汽机运行岗位责任制一般规定1.运行人员应努力学习生产技术和现场规章制度,练好生产基本功,完成领导布Z的各项生产任务,为安全、经济、稳定、长周期运行多做贡献。
2.值班期间,操作人员在值长和值长的领导下。
作业负责人或专业技术人员安排与作业有关的工作时,应经过班长或班长同意。
3.运行人员要严格执行各项规章制度,班长负责督促进行。
运行主任和专业技术人员应检查规程的执行,专业技术人员应根据设备的变动情况、上级通知及其他文件,负责及时修定,书面通知运行人员。
4.下列操作或试验必须在运行负责人或专业技术人员在场的情况下进行,否则也可由运行负责人指定专人在场监督。
⑴汽轮机大修后的第一次启动。
(2)危急保安器做超速试验。
(3)设备重大改进后的首次启动或测试。
⑷运行中切换冷油器或调压系统、调速系统的调整。
5.值班期间,操作人员应严格遵守工作岗位,自觉遵守劳动纪律,不得离岗、上岗、唾岗。
如果操作人员因故短时间离开现场,值班操作人员应得到值长的同意。
当值长因故离开时,应征得值长同意,司机或司炉工可在更换工作后离开。
6.运行人员在担任新工作前,必须进行考试,经考试合格得到运行领导同意后,方可独立工作,运行人员脱离现场连续时间超过半月以上再回到工作岗位时,必须首先了解情况、查看记录,熟悉半天到一天的时间,否则不得担任正值或独立重大操作。
7.操作人员应严格执行工作票和操作票制度,维修人员无工作票不得在操作和备用设备上工作。
重要设备的重大操作必须填写操作票。
8.运行人员要按规定,对运行机组或备用设备进行定期切换或试验,对发现的设备缺陷必须及时填写设备缺陷通知单,并通知检修人员。
9.作业人员应努力做好文明生产工作,保持生产现场设备、地面完好、清洁。
第二章岗位职责一、机器和锅炉领班1.机炉班长是本班安全、经济运行的总负责人。
应团结并带领全班人员钻研业务,不断提高技术水平,为确保安全、经济运行,为完成上级下达的各项生产任务和经济指标而努力。
汽轮机运行规程目录第一部分汽轮机主体及系统第一章设备规范第一节汽轮机结构及系统的一般说明第二节汽机辅机联锁保护说明第三节本体设备技术规范与特性第四节辅属设备及系统的一般说明第五节辅属设备规范与技术特性第二章汽轮机保护的试验第三章汽轮机的启动第一节重要操作的规定第二节下列情况禁止汽轮机的启动或运行第三节启动前的准备工作第四节暖管与升压第五节汽轮机的启动第六节并列带负荷第七节热机启动的规定第四章汽轮机正常运行中的维护第一节基本要求第二节运行控制指标第三节设备定期试验与倒换第五章汽轮机的停止第一节停机前的准备第二节停机第三节盘车装置的使用第六章汽轮机的事故处理第一节事故处理原则第二节汽轮机紧急故障停机第三节主蒸汽参数不符合规范第四节真空下降第五节轴向位移增大第六节水冲击第七节掉叶片第八节甩电负荷第九节甩热负荷第十节油系统故障第十一节EH油系统故障第十二节调速汽门工作失常第十三节厂用电消失第十四节机组不正常的振动和异音第十五节汽水管道故障第十六节失火第十七节周波不正常第十八节DCS系统故障第二部分附属设备及系统第一章附属设备的启动停止与运行维护第一节泵组启停通则第二节循环水泵第三节凝结水泵第四节疏水泵、低位疏水泵第五节射水泵第六节低压加热器的启动、停止第七节冷油器的倒换第八节减温、减压器启动、停止与维护第九节高压加热器的启动、维护与停止第十节胶球清洗系统使用第二章辅属设备的事故处理第一节紧急停泵的条件与步骤第二节凝结器水位高第三节低加水位高第三章除氧器运行规程第一节除氧器启动、并列、停止与维护第一节除氧器的事故处理第四章电动给水泵运行规程第一节启动前的准备第二节启动第三节正常运行维护第四节给水泵的停止第五节给水泵事故处理第五章射水抽气器操作规程附件C12机组典型工况主要参数表饱和汽水对照表第一部分汽轮机主机及系统第一章设备规范第一节汽轮机结构及系统的一般说明(一)结构概述汽轮机结构包括静止部分和转子部分。
第一部分汽轮机的主要技术规范一、汽轮机的主要技术规范二、油系统设备规范出厂厂家:沈阳水泵厂三分厂出厂厂家:泊头市运河泵业有限公司三、主要辅助设备规范四、发电机主要技术规范青岛捷能汽轮机股份有限公司六、蒸汽锅炉除氧系统生产厂家:安徽三联泵业股份有限公司生产厂家:济南市压力容器厂制造生产厂家:山东双轮集团股份有限公司生产厂家:哈尔滨电力设备总厂6.减温减压器:AZGYZ-A-0191型号:WY120 5.29 0.49 8生产厂家:江苏省靖江市双杰高效换热器制造有限公司七、水炉除氧系统生产厂家:哈尔滨电力设备总厂生产厂家:生产厂家:山东双轮集团股份有限公司生产厂家:山东双轮集团股份有限公司第二部分汽轮机运行操作规程第一节总则一、汽轮机安装或检修后第一次启动,要在车间主任(副主任)、专责负责人及检修主要人员在场的情况下方可进行。
二、在下列情况下,禁止启动汽轮机:1.冷油器出口油温低于25℃或润滑油压低于正常值时。
2.任一保安装置(如危急遮断器、危急遮断油门、轴向位移遮断器、磁力断路油门)工作不正常时。
3.自动主汽门、调速汽门卡涩现象。
4.高压电动油泵、交直流辅助油泵工作不正常。
5.转速表及其他指示仪表出现不正常误差。
6.机组振动超过0.07mm或通过电动盘车,发现内部有摩擦声音时。
7.油质不合格或油箱油位低于()mm时。
8.调速系统不能维持空转运行,或甩负荷后不能维持正常转速时。
三、机组在下列情况下禁止带负荷:1.当机组不能维持空负荷运行或甩负荷不能控制转速时,禁止带负荷。
2.转速超过3360r/min,而危急遮断器不动作。
四、在下列情况下,禁止由调速器切换为调压器控制:1.调压器投入后,负荷低于25%。
2.调压器投入后,排汽压力低于最低限定值。
第二节启动前的准备工作:一、运行班长接到值长启机命令后,做下列工作:1.通知汽机运行人员做好启动前的准备检查工作,确定设备处于完好状态,主辅设备及周围场地均已清扫干净,影响通行和操作的杂物已经清除,现场整齐清洁,照明齐全。

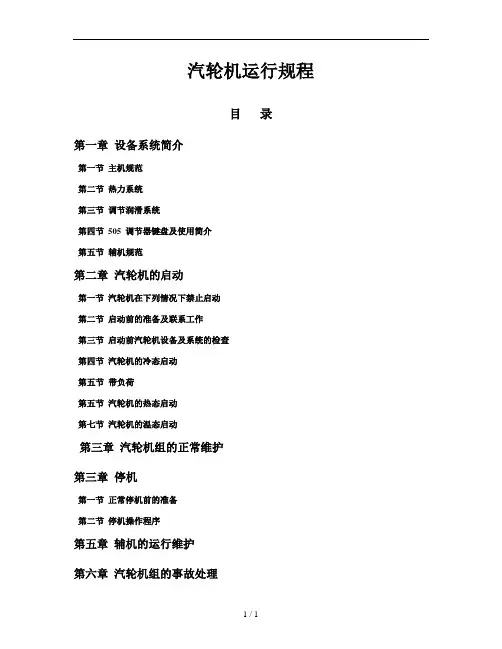

汽轮机运行规程目录第一章设备系统简介第一节主机规范第二节热力系统第三节调节润滑系统第四节505 调节器键盘及使用简介第五节辅机规范第二章汽轮机的启动第一节汽轮机在下列情况下禁止启动第二节启动前的准备及联系工作第三节启动前汽轮机设备及系统的检查第四节汽轮机的冷态启动第五节带负荷第五节汽轮机的热态启动第七节汽轮机的温态启动第三章汽轮机组的正常维护第三章停机第一节正常停机前的准备第二节停机操作程序第五章辅机的运行维护第六章汽轮机组的事故处理第一节事故处理原则第二节故障停机第三节凝汽器真空下降第三节油系统工作失常第五节汽轮机轴向位移增大第六节机组不正常的振动和异音第七节水冲击第七节周波变化第九节甩负荷第十节管道破裂第十一节厂用电中断第十二节失火第十三节辅机故障 .第一章设备系统简介第一节主机规范.本电厂1#、2#机为洛阳矿山机械厂生产的BN11-1.6/0.35 型补汽凝汽式汽轮机。
系纯低温、低压余热单缸、冲动、补汽凝汽式汽轮机。
1 主汽门前蒸汽压力:1.6 +0.2 -0.2 MPa主汽门前蒸汽温度:320 +50 -20 ℃2 补汽压力:0.35 +0.2 -0 MPa补汽温度:155 +15 -15 ℃3 发电功率:进汽53 t/h 、补汽4t/h 11MW4 冷却水温度:正常25 ℃最高33 ℃5 汽轮机转向(从机头向机尾看):顺时针方向6 汽轮机额定转速:3000 r/min7 汽轮机转子临界转速:1580——1630 r/min8 额定工况排汽压力:0.007Mpa(绝)9 汽轮机设计功率:11MW10 汽轮机在工作转速下,其轴承处允许最大振动:0.03 mm11 过临界转速时轴承处允许最大振动:0.15 mm12 汽轮机中心距运行平台:750 mm13 汽轮机本体主要件重量(a)上半总重(连同隔板上半)14.3 t(b)下半总重(不包括隔板下半)16 t(c)汽轮机转子总重 6.45 t(d)汽轮机主体重量47t二、结构概述机组转子由一单列调节级和十个压力级组成,其中末两级为扭叶片。

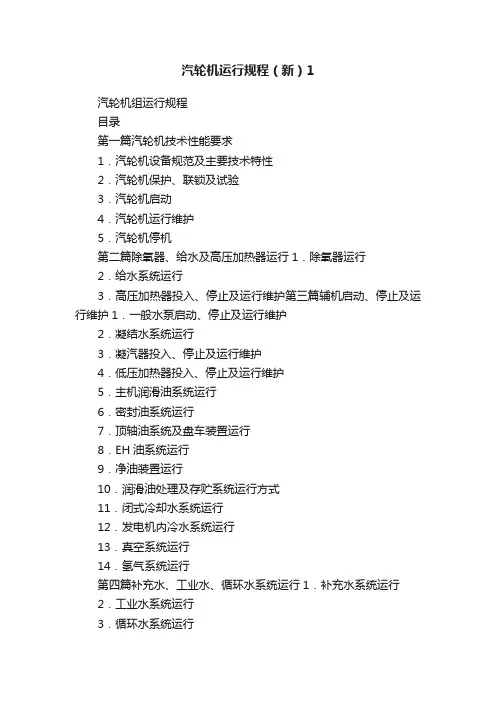

汽轮机运行规程(新)1汽轮机组运行规程目录第一篇汽轮机技术性能要求1.汽轮机设备规范及主要技术特性2.汽轮机保护、联锁及试验3.汽轮机启动4.汽轮机运行维护5.汽轮机停机第二篇除氧器、给水及高压加热器运行1.除氧器运行2.给水系统运行3.高压加热器投入、停止及运行维护第三篇辅机启动、停止及运行维护1.一般水泵启动、停止及运行维护2.凝结水系统运行3.凝汽器投入、停止及运行维护4.低压加热器投入、停止及运行维护5.主机润滑油系统运行6.密封油系统运行7.顶轴油系统及盘车装置运行8.EH油系统运行9.净油装置运行10.润滑油处理及存贮系统运行方式11.闭式冷却水系统运行12.发电机内冷水系统运行13.真空系统运行14.氢气系统运行第四篇补充水、工业水、循环水系统运行1.补充水系统运行2.工业水系统运行3.循环水系统运行4.开式水系统运行第五篇主机事故处理1.事故处理原则2.紧急故障停机3.蒸汽参数异常4.负荷骤变处理5.汽轮机水冲击6.真空下降处理7.机组强烈振动8.轴向位移增大9.偏离周波运行10.机组通流部分损坏11.火灾事故处理12.汽轮机严重超速13.发电机甩负荷14.润滑油系统工作失常15.EH油压低处理16.主油泵联轴器故障处理17.汽水管道故障18.厂用电中断处理19.循环水中断处理20.调节控制系统异常第一篇汽轮机运行规程1.1 汽轮机设备规范及主要技术特性1.1.1 主要设备技术规范型号:N300—16.70/537/537—6型形式:亚临界、一次中间再热、双缸(高中合缸)双排汽凝汽式。
旋转方向:从机头向发电机方向看为顺时针。
制造厂家:东方汽轮机厂额定功率:300WM ( E C R )最大功率:330WM ( V W O)额定蒸汽参数:主蒸汽16.70Mpa/537℃再热蒸汽3.2Mpa/537℃背压 5.19Kpa额定主蒸汽流量:903.1T/H最大主蒸汽流量:1025 T/H转速:3000r/min冷却水温:22.5℃给水温度:277℃额定工况净热耗:7923.8KJ/KW.H轴系临界转速:(计算值)高中压转子1769.1r/min低压转子1698r/min发电机转子(一阶/二阶)1393.8/3401.5r/min通流级数:总共27级高压缸1个调节级+ 8个压力级中压缸6 个压力级低压缸2×6个压力级给水回热级数:高加+除氧+低加(除氧器滑压运行)表1—1—1 额定工况下各段回热抽汽参数末级叶片高度:851mm汽轮机本体外形尺寸:(长×宽×高)mm18055×7464×6434(高度指从连通管吊环最高点至运行平台距离)1.1.2 主要技术特性1.1.2.1 结构特点1.2.1.1汽缸本体高中压合缸,通流部分反向布置,高压缸为双层缸结构,材料为ZG15Cr2Mo1铸件,允许工作温度不大于566℃。

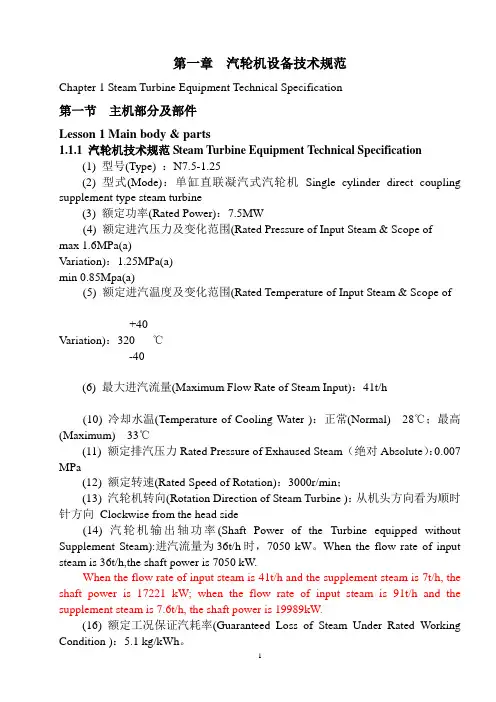

第一章汽轮机设备技术规范Chapter 1 Steam Turbine Equipment Technical Specification第一节主机部分及部件Lesson 1 Main body & parts1.1.1 汽轮机技术规范Steam Turbine Equipment Technical Specification(1) 型号(Type) :N7.5-1.25(2) 型式(Mode):单缸直联凝汽式汽轮机Single cylinder direct coupling supplement type steam turbine(3) 额定功率(Rated Power):7.5MW(4) 额定进汽压力及变化范围(Rated Pressure of Input Steam & Scope ofmax 1.6MPa(a)V ariation):1.25MPa(a)min 0.85Mpa(a)(5) 额定进汽温度及变化范围(Rated Temperature of Input Steam & Scope of+40V ariation):320 ℃-40(6) 最大进汽流量(Maximum Flow Rate of Steam Input):41t/h(10) 冷却水温(Temperature of Cooling Water ):正常(Normal) 28℃;最高(Maximum) 33℃(11) 额定排汽压力Rated Pressure of Exhaused Steam (绝对Absolute):0.007 MPa(12) 额定转速(Rated Speed of Rotation):3000r/min;(13) 汽轮机转向(Rotation Direction of Steam Turbine ):从机头方向看为顺时针方向Clockwise from the head side(14) 汽轮机输出轴功率(Shaft Power of the Turbine equipped without Supplement Steam):进汽流量为36t/h时,7050 kW。

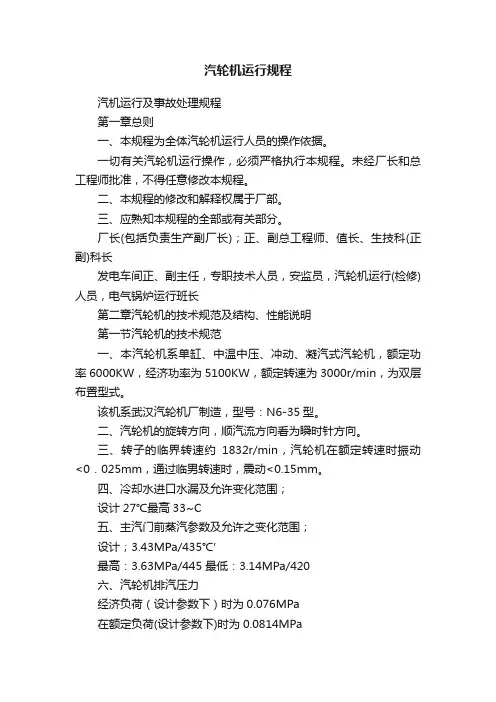

汽轮机运行规程汽机运行及事故处理规程第一章总则一、本规程为全体汽轮机运行人员的操作依据。
一切有关汽轮机运行操作,必须严格执行本规程。
未经厂长和总工程师批准,不得任意修改本规程。
二、本规程的修改和解释权属于厂部。
三、应熟知本规程的全部或有关部分。
厂长(包括负责生产副厂长);正、副总工程师、值长、生技科(正副)科长发电车间正、副主任,专职技术人员,安监员,汽轮机运行(检修)人员,电气锅炉运行班长第二章汽轮机的技术规范及结构、性能说明第一节汽轮机的技术规范一、本汽轮机系单缸、中温中压、冲动、凝汽式汽轮机,额定功率6000KW,经济功率为5100KW,额定转速为3000r/min,为双层布置型式。
该机系武汉汽轮机厂制造,型号:N6-35型。
二、汽轮机的旋转方向,顺汽流方向看为瞬时针方向。
三、转子的临界转速约1832r/min,汽轮机在额定转速时振动<0.025mm,通过临男转速时,震动<0.15mm。
四、冷却水进口水漏及允许变化范围;设计27℃最高33~C五、主汽门前蒸汽参数及允许之变化范围;设计;3.43MPa/435℃’最高:3.63MPa/445 最低:3.14MPa/420六、汽轮机排汽压力经济负荷(设计参数下)时为0.076MPa在额定负荷(设计参数下)时为0.0814MPa七、本汽轮机在下列情况下能发额定功率,并允许长期运行:1、蒸汽的参数降至3.14MPa/420℃,而冷却水温不超过27℃时;2、冷却水温升高至33℃,而蒸汽参数正常时;3.不抽汽时。
八、若蒸汽温度超过上限值5℃以内运行时,每次不得超过30min,全年累计时数不得超过20h;若蒸汽初参数为最低及冷却水温最高同时发生,则不保证发额定功率。
九、三级不调整抽汽情况:工况抽汽参数(Mpa/℃)抽汽量(Kg/h)一段抽汽经济负荷0.77/330 2500额定负荷0.89/337 3200经济负荷0.14/250 500额定负荷0.16/270 550经济负荷0.023/110 1700额定负荷0.030/120 2000十、有抽汽时技术经济指标(蒸汽初参数及冷却水温为设计值时);经济负荷额定负荷电机效率96 96汽耗 4.67Kg/Kwh 4.76 Kg/Kwh热耗2931Ka/Kwh 2964 Ka/Kwh十一、调节系统性能:1、调节系统总迟缓率≤0.5%2、转速不等率为4.5±0.5% (速度变动率)3、同步器改变转速范围为2820r/min至3180r/min4、当汽轮机突然由额定负荷降至空负荷时,短时间内转速升高不应使危急遮断器动作,最大升速不超过额定转速的9%。

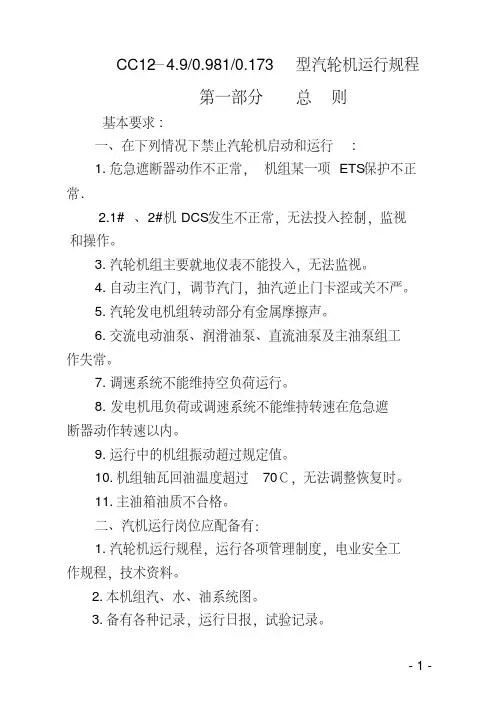

CC12—4.9/0.981/0.173型汽轮机运行规程第一部分总则基本要求:一、在下列情况下禁止汽轮机启动和运行:1.危急遮断器动作不正常,机组某一项ETS保护不正常.2.1# 、2#机DCS发生不正常,无法投入控制,监视和操作。
3.汽轮机组主要就地仪表不能投入,无法监视。
4.自动主汽门,调节汽门,抽汽逆止门卡涩或关不严。
5.汽轮发电机组转动部分有金属摩擦声。
6.交流电动油泵、润滑油泵、直流油泵及主油泵组工作失常。
7.调速系统不能维持空负荷运行。
8.发电机甩负荷或调速系统不能维持转速在危急遮断器动作转速以内。
9.运行中的机组振动超过规定值。
10.机组轴瓦回油温度超过70℃,无法调整恢复时。
11.主油箱油质不合格。
二、汽机运行岗位应配备有:1.汽轮机运行规程,运行各项管理制度,电业安全工作规程,技术资料。
2.本机组汽、水、油系统图。
3.备有各种记录,运行日报,试验记录。
4.常用工具搬勾子、听音棒、油壶、活扳子、钳子、管钳子、手电筒、消防设备、清扫工具等。
5.携带式转速表,振动表。
6.劳动保护用品,安全帽等。
7.现场应备有充足的主、辅机备用油,运行中严禁从油箱中放油作它用。
三. 汽轮机运行重要操作的规定:(一).下列工作必须在汽机车间主任, 专工, 或由主任专工指定人员监护下进行操作:1.大修后汽轮机组第一次试验, 启动。
2.危急遮断器定期超速试验。
3.进行调速系统试验主汽门、调节汽门、抽汽逆止门严密性试验。
4.设备有重大改革, 改进后第一次启动试用。
(二).下列工作必须事先填写工作票,经值长批准签字、班长监护方可操作:1.机组运行中对冷油器切换清扫操作。
2.运行中油系统滤油器的切换清扫操作。
3.凝汽器半面清扫操作。
4.加热器停止检修操作。
5.各水泵停电检修操作。
6.各系统阀门切换检修操作。
四. 汽机运行人员注意事项:1.运行人员在独立工作前必须熟知汽机运行规程, 电业安全规程有关部分, 汽机有关技术资料, 并经考试合格后方可上岗。

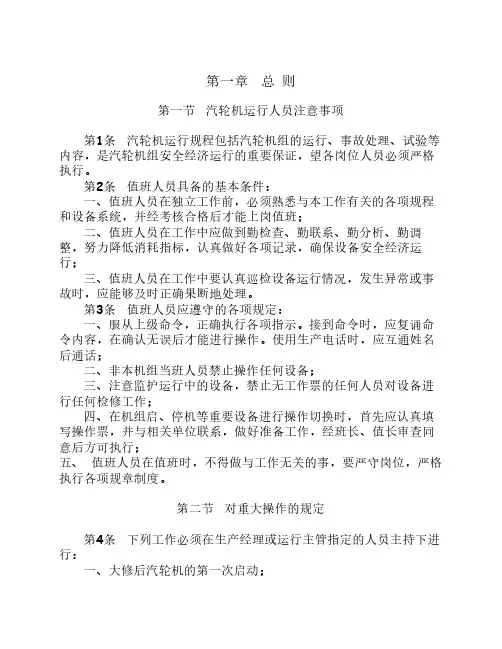

第一章总则第一节汽轮机运行人员注意事项第1条汽轮机运行规程包括汽轮机组的运行、事故处理、试验等内容,是汽轮机组安全经济运行的重要保证,望各岗位人员必须严格执行。
第2条值班人员具备的基本条件:一、值班人员在独立工作前,必须熟悉与本工作有关的各项规程和设备系统,并经考核合格后才能上岗值班;二、值班人员在工作中应做到勤检查、勤联系、勤分析、勤调整,努力降低消耗指标,认真做好各项记录,确保设备安全经济运行;三、值班人员在工作中要认真巡检设备运行情况,发生异常或事故时,应能够及时正确果断地处理。
第3条值班人员应遵守的各项规定:一、服从上级命令,正确执行各项指示。
接到命令时,应复诵命令内容,在确认无误后才能进行操作。
使用生产电话时,应互通姓名后通话;二、非本机组当班人员禁止操作任何设备;三、注意监护运行中的设备,禁止无工作票的任何人员对设备进行任何检修工作;四、在机组启、停机等重要设备进行操作切换时,首先应认真填写操作票,并与相关单位联系,做好准备工作,经班长、值长审查同意后方可执行;五、值班人员在值班时,不得做与工作无关的事,要严守岗位,严格执行各项规章制度。
第二节对重大操作的规定第4条下列工作必须在生产经理或运行主管指定的人员主持下进行:一、大修后汽轮机的第一次启动;二、危急保安器的定期超速试验;三、主汽门、调速汽门、抽汽逆止门的严密性试验;四、调速系统的各项试验;五、设备进行重大改造后的第一次启动或有关新技术的第一次使用。
第5条下列工作必须经值长同意,在班长的主持监护下进行:1、汽轮机正常启、停前所属保护装置的试验;2、汽轮机组的正常启动与停止;3、主蒸汽系统的并炉、并汽切换操作;4、加热器的投入和停止,除氧器的并列与解列;5、给水泵的启动、停止及系统的切换操作;6、冷却水、工业水系统的切换操作;7、供热抽汽系统的投入和停止;8、运行中油系统冷油器、滤油器的切换操作。
第6条执行操作票的有关规定:一、主要系统切换操作,应有操作票。
汽轮机运⾏规程.第⼀章概述⼀、汽轮机概述本公司现有汽轮机两台,都是由青岛捷能⽓轮机股份有限公司。
其中1#为C12—4.90/0.981型抽凝机组,2#为B6—4.9/0.981型背压机组。
⼆、调节保安系统(⼀)C12—4.90/0.981机组1. 调节系统:本机组采⽤两极放⼤全液压试调节系统,主要由主油泵、压⼒变换器、错油门、启动阀、油动机及同步器等组成。
汽轮机转速变化引起主油泵出⼝油压变化,油压变化量即为调速脉冲信号;汽轮机抽汽压⼒变化量为调压脉冲信号。
本机组可同时满⾜电负荷和热负荷的变化,当对电负荷和热负荷分别调整时,互相不影响,当热负荷为零时,可以纯凝汽⼯况⽅式运⾏。
2. 调节系统动作过程:汽轮机启动前脉冲油路⽆油压,压⼒变换器滑阀、错油门滑阀启动阀在弹簧⼒作⽤下处于最低位置同步器应退⾄上限位置。
当⾼压电动油泵启动后压⼒油经逆⽌阀分两路:⼀路经启动阀进⼊⾼压错油门下部,错油门滑阀上移,压⼒油经错油门进⼊⾼压油动机活塞下部,将⾼压调节汽阀关闭。
另⼀路经轴向位移遮断器、危急遮断油门、电磁阀进⼊主汽门操纵座油缸和抽汽逆⽌阀油缸。
开启主汽门,机组启动。
当转速升⾼,主油泵出⼝压达到规定值时电动油泵⾃动停⽌⼯作。
当转速升⾼到调节器动作时,调节器投⼊⼯作。
3. 保安装置:(1)危机遮断器:为飞锤式结构。
当机组转速超过额定转速10~12%(即转速达到3300~3360R/MIN)时飞锤飞出,使危急遮断器油门脱钩动作。
危急遮断器的复位转速为3000R/MIN。
(2)危急遮断油门:与危急遮断器⼀起组成对机组超速的保护。
当机组超速,由于离⼼⼒作⽤危急遮断器飞锤飞出,将该油门下端的挂钩打脱,油门滑阀在弹簧⼒作⽤下迅速移动,切断到主汽门操纵座及抽逆⽌阀(单向关闭阀)油缸的⾼压油,使主汽门和抽汽逆⽌阀迅速关闭。
同时,⾼压油进⼊错油门下部,使调节汽阀也迅速关闭。
该油门也可以⼿动脱扣。
⼿拍油门上部的⼩弹簧罩,使拉钩脱扣,即可实施⼿动停机,欲使油门复位须使转速降到3000R/MIN时进⾏。
