非线性控制系统 ppt课件

描述函数法是基于频率域的等效线性化方法。该法不受系统 阶次的限制，但系统必须满足一定的假设条件，且只能提供系 统稳定性和自激振荡的信息。 3. 波波夫法
波波夫法是一个关于系统渐近稳定充分条件的频率域判据。 它可以应用于高阶系统，并且是一个准确判定稳定性的方法。
2020年11月17日
EXIT
第7章第16页
4．可以用频率特性的概念来研究和分析线性系统的固 有特性。不能用频率特性、传递函数等线性系统常用的 方法来研究非线性系统。
2020年11月17日
EXIT
第7章第15页
7.1.4 非线性系统的分析和设计方法
1. 相平面法 相平面法是求解一阶或二阶非线性系统的图解法。这种方法
既能提供的稳定性信息，又能提供时间响应信息。其缺点是只 限于一阶和二阶系统。 2. 描述函数法
齿轮传动的齿隙特性，液压传动的的油隙特性等均属于 这类特性。
当系统中有间隙特性存在时，将使系统输出信号在相位 上产生滞后，从而使系统的稳定裕度减少，动态特性变坏。
间隙的存在常常是系统产生自持振荡的主要原因。
2020年11月17日
EXIT
第7章第9页
4.继电器特性
0 y(t) b0sgn e(t)
在控制系统中若存在饱和特性，将使系统在大信号
作用下的等效放大倍数降低，从而引起瞬态过程时间 的延长和稳态误差的增加。对于条件稳定系统，甚至 可能出现小信号时稳定，而大信号时不稳定的情况。
2020年11月17日
EXIT
第7章第7页
2.死区（不灵敏区）特性
y (t )
0
k
e(t)
a sgn
e(t)
e(t) a e(t) a
2. 线性系统的稳定性与输入响应的性质只由系统本身的 结构及参量决定，而与系统的初始状态无关。而非线性 系统的稳定性及零输入响应的性质不仅取决于系统本身 的结构和参量，而且还与系统的初始状态有关。

第 8 章 非线性控制系统分析
8-1 非线性控制系统概述
1. 研究非线性控制理论的意义
线性控制系统： 由线性元件组成，输入输出间具有叠加性，由线性
微分方程描述。
非线性控制系统： 系统中有非线性元件，输入输出间不具有叠加性，由
非线性微分方程描述。
非本质非线性: 能够用小偏差线性化方法进行线性化处理的非线性。
加以分析和设计。
第 8 章 非线性控制系统分析
2. 非线性系统的特征
非线性系统不能应用叠加原理，其运动有以下特点：
（1）稳定性分析复杂
线性系统的稳定性只取决于系统本身的结构和参 数，与初始状态无关，与输入信号无关。而非线性系 统的稳定性不仅取决于结构参数，而且与输入信号以 及初始状态都有关。
第 8 章 非线性控制系统分析
学习本章，掌握非线性系统的性质特点， 在此基础上重点掌握用描述函数分析非线性 系统的稳定性、基于描述函数法计算系统自 振参数，了解非线性系统的简化和非线性控 制系统设计方法。
第 8 章 非线性控制系统分析
第八章 非线性控制系统分析
8-1 非线性控制系统概述 8-2 常用非线性特性及其对系统运动的影响 8-3 相平面法 8-4 描述函数法 8-5非线性控制系统设计
例：对于一由非线性. 微分方程
x = - x( 1 – x )
描述的非线性系统，显然有两个平衡点，即x1=0 和x2=1。将上式改写为
dx dt x(1 x)
设t＝0时，系统的初态为x0。积分上式可得
x(t)
x0et
1 x0 x0et
第 8 章 非线性控制系统分析
非 线 性 一 阶 系 统 的 时 间 响 应 曲 线
自动控制原理 教学课件

稳定性定义
如果一个非线性系统在初始扰动下偏离平衡状态，但在时间推移过程中能够恢复到平衡状态，则称该系统是稳定 的。
线性系统稳定的必要条件
系统矩阵A的所有特征值均具有负实 部。
系统矩阵A的所有特征值均具有非正实 部，且至少有一个特征值为0。
劳斯-赫尔维茨稳定判据
劳斯判据
通过计算系统矩阵A的三次或更高次特征多项式的根的实部来判断系统的稳定性。如果所有根的实部 均为负，则系统稳定；否则，系统不稳定。
输出反馈方法
通过输出反馈来改善非线性系统的性能，实 现系统的稳定性和跟踪性能。
自适应控制方法
通过在线调整控制器参数来适应非线性的变 化，提高系统的跟踪性能和稳定性。
非线性系统的设计方法
根轨迹法
通过绘制根轨迹图来分析系统的稳定性，并 设计适当的控制器。
相平面法
通过绘制相平面图来分析非线性系统的动态 行为，进行系统的分析和设计。
感谢您的观看
THANKS
自动控制原理第八章非线性 控制系统
目录
• 非线性系统的基本概念 • 非线性系统的分析方法 • 非线性系统的稳定性分析 • 非线性系统的校正与设计 • 非线性系统的应用实例
01
非线性系统的基本概念
非线性系统的定义
非线性系统的定义
非线性系统是指系统的输出与输入之 间不满足线性关系的系统。在自动控 制原理中，非线性系统是指系统的动 态特性不能用线性微分方程来描述的 系统。
02
它通过将非线性系统表示为一 个黑箱模型，通过测量系统的 输入输出信号来研究其动态特 性。
03
输入输出法适用于分析具有复 杂结构的非线性系统，通过实 验测量和数据分析，可以了解 系统的动态响应和稳定性。
03

在奈氏曲线和-1/N(A)曲线的交点处， 若-1/N(A)曲线沿着振幅A增加的方向由 不稳定区域进入稳定区域时，该交点对 应的周期运动是稳定的。
反之，若-1/N(A)曲线沿着振幅A增 加的方向由稳定区域进入不稳定区域时， 该交点对应的周期运动是不稳定的。
欲利用非线性系统产生不受扰动 影响的自激振荡，应选图8－21（a） 所示的系统。
jw)N ( A)]

0
由上两式可解得交点处得频率ω 和幅值A。
交点处，系统响应为等幅振荡，即系 统处于周期运动。此时，非线性环节 的输入近似为等幅振荡。
每个交点对应一个周期运动。 如果该周期运动能够维持，即在外界
小扰动作用下使系统偏离该周期运动， 而当该扰动消失后，系统的运动仍能 恢复原周期运动，则称为稳定的周期 运动。
置。
非线性系统稳定性分析的描述函数法

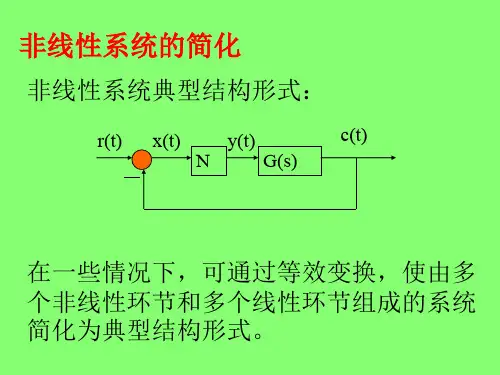

条件（1）具有典型结构形式（2）满足描 述函数法应用条件。
描述函数可作为一个具有复变增益的比例 环节，非线性系统变成一个等效的线性系 统。可以应用线性系统理论中的频率域稳 定判据分析非线性系统的稳定性。
变增益线性系统的稳定性分析
图8－17（a）线性系统，其中K为比例环节 增益。
非线性系统的稳定性判据
若奈氏曲线不包围-1/N(A)曲线， 则非线性系统稳定；若奈氏曲线包 围-1/N(A)曲线，则非线性不系统 稳定。
例8－3 系统不稳定
若奈氏曲线与-1/N(A)曲线有交点，表明特 征方程有ω 的正实数解，则系统存在着无 外作用下的周期运动，其稳定性和周期运 动的稳定性需另行分析。
生等幅振荡。
若设K在一定范围内可变，即有
K1 K K2
则(-1/K,j0)为复平面实轴上的一段 直线。 若奈氏曲线不包围该直线，则系统 闭环稳定，反之，系统闭环不稳定。
