大学课程设计题目方刀架的加工工艺设计系别：专业：班级：学生：学号：指导教师：目录摘要 (2)关键词 (2)一、零件图分析 (2)二、毛坯的确定........ . (3)三、工艺分析 (4)四、工艺路线的拟定 (5)五、切削用量的选择 (5)六、加工余量与公差...... (5)七、机械加工过程 (6)八、结论.... .... .... . (7)附图：零件图 (9)毛坯图 (10)机械加工工艺过程卡1................................ (11)机械加工工艺过程卡2 (12)机械加工工序卡1 (13)机械加工工序卡2 (14)参考文献 (15)课程设计任务书设计题目：方刀架课程设计技术要求1、C面淬火硬度40~45HRC。

2、未注倒角1×45°。

3、材料45。

1、零件图样分析1）φ15019.0+mm孔对基准B的位置度公差为φ0.05mm。

2）图中左端面(方刀架底面)平面度公差为0.008mm。

3）图中左端面对基准B的垂直度公差为0.05mm。

4）C表面热处理40~45HRC。

5）材料45。

2、方刀架机械加工工艺过程卡(表2-49)表2-49 方刀架机械加工工艺过程卡方刀架的加工工艺设计机械制造工艺学课程设计综合了机械制造工艺学和其它专业课知识，充分展现了学生在生产实习中的实践能力。

本说明书是关于方刀架的一个简单工艺设计过程，在这次为期两个星期的设计，不仅让我们对所学课程进行了一次全面深入的总复习，而且为毕业设计提供了一次热身的机会，真正实现了理论联系实际。

就我个人而言，在这次设计中，我最大的收获是我懂得了要当一名合格的设计师是多么的不容易，在此老师和同学们在设计过程中给我的帮助。

本课程设计通过方刀架零件图的分析，确定了该零件的毛坯材料及尺寸规格。

通过对零件的加工工艺分析，确定了该零件的加工工艺路线，确定了该零件的加工工具，编写了详细的机械加工工艺文件：工艺过程卡片和工序卡片。

方刀架与夹具课程设计一、课程目标知识目标：1. 学生能理解方刀架与夹具的基本概念、分类及在机械加工中的应用；2. 学生掌握方刀架与夹具的组成、结构及工作原理；3. 学生了解方刀架与夹具的安全操作规范及维护保养知识。

技能目标：1. 学生能够分析方刀架与夹具的使用场景，选择合适的夹具进行工件装夹；2. 学生能够运用所学知识，解决方刀架与夹具在实际应用中出现的问题；3. 学生能够对方刀架与夹具进行简单的故障诊断及排除。

情感态度价值观目标：1. 培养学生对方刀架与夹具在机械加工领域重要性的认识，激发学生的学习兴趣；2. 培养学生严谨、务实的学习态度，养成遵守安全操作规程的好习惯；3. 培养学生团队合作意识，提高沟通与协作能力。

本课程针对中职或技校机械加工及相关专业学生设计，结合课程性质、学生特点和教学要求，课程目标具体、可衡量。

通过本课程的学习，学生能够掌握方刀架与夹具的基本知识，提高实际操作能力，培养安全意识，为今后从事机械加工工作打下坚实基础。

二、教学内容1. 方刀架与夹具概述- 夹具的定义、分类及作用- 方刀架的组成、结构与功能2. 方刀架与夹具的工作原理- 夹具的工作原理及力学分析- 方刀架的工作原理及特点3. 方刀架与夹具的应用- 方刀架在不同工件加工中的应用- 夹具的选择与工件装夹方法4. 方刀架与夹具的安全操作- 安全操作规范及注意事项- 常见事故案例分析5. 方刀架与夹具的维护保养- 维护保养方法及周期- 常见故障诊断与排除方法教学内容依据课程目标，注重科学性和系统性。

教学大纲明确教学内容安排和进度，结合教材相关章节，确保学生能够循序渐进地掌握方刀架与夹具的知识。

教学内容涵盖基本概念、工作原理、应用、安全操作及维护保养等方面，旨在培养学生具备扎实的理论知识和实践操作能力。

三、教学方法针对方刀架与夹具课程的特点，采用以下多样化的教学方法，以激发学生学习兴趣，提高教学效果：1. 讲授法：- 对方刀架与夹具的基本概念、工作原理等理论性较强的内容，采用讲授法进行教学，为学生奠定扎实的理论基础。

车床方刀架加工工艺及夹具设计摘要针对本论文所分析的方刀架而言，它主要是通过螺钉所起到的紧固作用而于机床上高速实现车刀固定，由此让车工过程在夹紧、转换以及固定操作等更加便捷，同时也能让大量的辅助时间得以节省，甚至让生产效率大幅度提升，方刀架的主要功能就是以所安装于刀架上的其余零件夹紧刀具为载体而在换刀的过程中于手柄转动之下让刀架被带动之后才能完成回转作用，最终可达到换刀的目的。

关键词：方刀架；固定；换刀ABSTRCTThe function of the square tool holder is to fix, clamp and convert the turning tool quickly by fastening the machine tool with screws, which provides convenience for turning workers, saves a lot of auxiliary time and greatly improves the production efficiency. The main function of the square tool holder is to clamp the tool by other parts installed on the tool holder. When changing the tool, the handle will rotate to drive the square tool holder to rotate, so as to achieve the purpose of changing the tool.Keywords：Party head; Fixed; Tool change目录摘要 (2)ABSTRCT (3)第1章零件的分析............................... 错误!未定义书签。

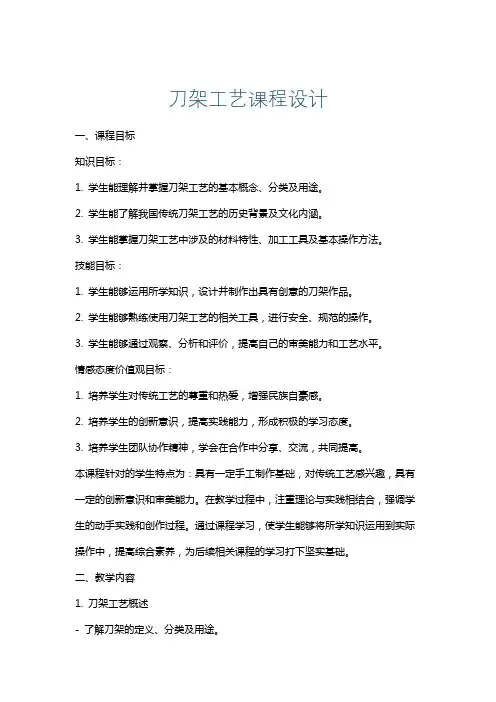

刀架工艺课程设计一、课程目标知识目标：1. 学生能理解并掌握刀架工艺的基本概念、分类及用途。

2. 学生能了解我国传统刀架工艺的历史背景及文化内涵。

3. 学生能掌握刀架工艺中涉及的材料特性、加工工具及基本操作方法。

技能目标：1. 学生能够运用所学知识，设计并制作出具有创意的刀架作品。

2. 学生能够熟练使用刀架工艺的相关工具，进行安全、规范的操作。

3. 学生能够通过观察、分析和评价，提高自己的审美能力和工艺水平。

情感态度价值观目标：1. 培养学生对传统工艺的尊重和热爱，增强民族自豪感。

2. 培养学生的创新意识，提高实践能力，形成积极的学习态度。

3. 培养学生团队协作精神，学会在合作中分享、交流，共同提高。

本课程针对的学生特点为：具有一定手工制作基础，对传统工艺感兴趣，具有一定的创新意识和审美能力。

在教学过程中，注重理论与实践相结合，强调学生的动手实践和创作过程。

通过课程学习，使学生能够将所学知识运用到实际操作中，提高综合素养，为后续相关课程的学习打下坚实基础。

二、教学内容1. 刀架工艺概述- 了解刀架的定义、分类及用途。

- 掌握我国刀架工艺的历史发展及代表性作品。

2. 刀架材料与工具- 学习刀架制作中常用的材料及其特性。

- 了解并熟练使用刀架制作所需的各种工具。

3. 刀架设计与制作- 学习刀架设计的基本原则和步骤。

- 掌握刀架制作的基本工艺流程。

4. 创意刀架制作实践- 结合所学知识，进行创意刀架设计。

- 实际操作，完成刀架的制作。

5. 作品展示与评价- 展示学生制作的刀架作品。

- 进行自评、互评和教师评价，提高审美和评价能力。

教学内容按照教材章节进行安排，进度适中，使学生能够在掌握基本知识的基础上，充分实践和提高。

在教学过程中，注重引导学生运用所学知识进行创新设计，提高学生的实践能力和工艺水平。

同时，关注学生的个体差异，给予针对性的指导和帮助。

三、教学方法本课程将采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：- 对刀架工艺的基本概念、历史背景、材料特性等理论知识，采用讲授法进行系统讲解，为学生奠定扎实的理论基础。

四方刀架的加工工艺及夹具设计前言机床四方刀架，它是一种应用广泛的夹持刀具的部件，它可以同时夹持四把刀具，并可以通过旋转位置以实现换刀的功能。

功能就是夹持刀具可实现转位换刀。

四方刀架由于经常旋转接触面而需较高的精度。

持刀时要较高的压紧力，因此持刀面要一定的硬度和强度。

零件材料为45钢，零件在工作中需较大夹持力和较好的耐磨性，因此应选择煅造，提高零件的刚度和强度，以增强刀具加工的位置精度。

制定工艺路线的出发点，应当是使零件的几何形状，尺寸精度及位置精度等技术要求能得到合理的保证。

在生产纲领已确定为中批量生产的条件下，可以考虑采用万能性机床配以专用工夹具，并尽量使工序集中来提高生产率。

除此以外，还应当考虑经济效果，以便使生产成本尽量下降。

基面选择是工艺规程设计中的重要工作之一。

基面选择得正确与合理，可以使加工质理得到保证，生产得以提高。

否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批量报废，使生产无法正常进行。

分析毛坯的余量大小及均匀性，主要是考虑在加工时要不要分层切削，分几层切削，也要分析加工中与加工后的变形程度，考虑是否应采取预防性措施与补救措施。

如对于热轧中、厚铝板，经淬火时效后很容易在加工中与加工后变形，最好采用经预拉伸处理后的淬火板坯。

总之，经过一段时间的调研，参阅大量的资料，根据学校提供的技术资料，确定做四方刀架的加工工艺及夹具设计。

目录摘要 (2)Abstrac (3)第一章概述 (4)1.1四方刀架的作用 (4)1.2四方刀架的要求 (4)1.3加工四方刀架的机床选择 (4)1.4加工四方刀架的刀具选择 (7)第二章四方刀架的工艺性分析 (9)2.1工艺路线的拟定： (9)2.2加工阶段的划分： (10)2.3工序的集中与分散 (11)2.4加工顺序的安排： (11)第三章四方刀架工艺规程的设计 (15)3.1确定四方刀架毛坯的制造方式 (15)3.2四方刀架基准面的选择 (15)3.3加工四方刀架工艺路线的确定 (16)3.4根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下： (19)3.5确定切削用量及工时 (20)3.6 四方刀架C表面淬火 (38)第四章四方刀架零件加工的夹具设计 (39)4.1设计夹具的方法和步骤： (39)4.2夹具设基本要求计的： (39)4.3设计步骤如下： (40)4.4夹具总图上尺寸，公差及技术要求的标注 (40)4.5工件在夹具中加工的精度分析 (41)4.6夹具总体方案的设计： (42)第五章结论 (44)参考文献 (45)致谢 (46)摘要本设计的课题是四方刀架的加工工艺和夹具设计，工艺学是机械制造类的一项主要专业知识，它是研究如何科学地最优地生产各种机械装备的一门技术学科，也就是研究在机械制造中优质、高产、低消耗地生产机械装备的原理和方法的学科。

方刀架中批课程设计一、课程目标知识目标：1. 让学生掌握方刀架的基本结构及其在机械加工中的应用原理。

2. 使学生理解并能够描述方刀架中批加工的操作流程和相关术语。

3. 帮助学生了解方刀架调整和保养的基本知识。

技能目标：1. 培养学生能够独立操作方刀架进行简单的机械加工的能力。

2. 让学生通过实践练习，掌握方刀架中批加工的技能，并能够准确、高效地完成加工任务。

3. 培养学生分析和解决方刀架加工过程中出现问题的能力。

情感态度价值观目标：1. 培养学生对方刀架及机械加工行业的兴趣和热情，激发他们的探究欲望。

2. 培养学生具有安全意识和质量意识，养成严谨、负责的工作态度。

3. 培养学生的团队合作精神，使他们能够在小组合作中相互支持、共同进步。

课程性质分析：本课程属于机械加工技术领域，结合学生年级特点，注重理论与实践相结合，强化技能训练，旨在提高学生的实际操作能力和解决问题的能力。

学生特点分析：学生正处于好奇心强、求知欲旺的年级，对方刀架等机械设备有一定的认知基础，但需要进一步系统学习和实践锻炼。

教学要求：1. 教师应结合课程内容和学生的实际情况，设计合理的教学过程，确保学生掌握课程目标所要求的知识和技能。

2. 教师应关注学生的个体差异，因材施教，使每位学生都能在课程中取得进步。

3. 教师应注重培养学生的安全意识和质量意识，将这一理念贯穿于整个教学过程。

二、教学内容1. 方刀架基本结构及原理- 介绍方刀架的组成部分及其功能- 阐述方刀架在机械加工中的应用原理2. 方刀架中批加工操作流程- 按照教材章节，讲解方刀架中批加工的步骤和注意事项- 列举并解释方刀架加工过程中的相关术语3. 方刀架调整与保养- 详解方刀架的调整方法，包括刀头、刀架间隙的调整- 讲解方刀架的日常保养和维修知识4. 实践操作- 安排学生进行方刀架基本操作练习，如装刀、对刀、加工等- 组织学生进行方刀架中批加工实践，培养操作技能5. 故障分析与解决- 分析方刀架加工过程中可能出现的故障及原因- 讲解故障排除方法，培养学生的解决问题能力教学安排与进度：第一课时：方刀架基本结构及原理第二课时：方刀架中批加工操作流程第三课时：方刀架调整与保养第四课时：实践操作（基本操作练习）第五课时：实践操作（中批加工实践）第六课时：故障分析与解决教学内容与教材关联性：本教学内容紧密围绕教材中关于方刀架的结构、原理、操作、调整、保养及故障处理等内容，确保学生能够系统地学习和掌握方刀架相关知识和技能。

车床四方刀架课程设计一、课程目标知识目标：1. 学生能理解车床四方刀架的基本结构及其在机械加工中的应用。

2. 学生能够掌握车床四方刀架的安装、调整和使用方法。

3. 学生能够了解并描述车床四方刀架操作中的安全规则及维护保养知识。

技能目标：1. 学生能够正确安装和调整车床四方刀架，并进行简单的机械加工操作。

2. 学生通过实践操作，能够熟练使用车床四方刀架完成指定零件的加工。

3. 学生能够运用所学的知识解决车床四方刀架使用过程中遇到的问题。

情感态度价值观目标：1. 学生在学习过程中培养对机械加工的兴趣，增强对制造工程的尊重和认识。

2. 学生通过小组合作完成任务，培养团队协作意识和沟通能力。

3. 学生能够认识到安全生产的重要性，形成遵守操作规程和安全意识。

分析：课程性质：本课程为中职或技校机械加工相关专业的实践操作课程，注重理论联系实际。

学生特点：学生具备一定的机械加工基础，动手能力强，对具体操作有较高的兴趣。

教学要求：课程要求学生在理解理论知识的基础上，重点培养操作技能和解决问题的能力，同时注重安全教育和职业素养的培养。

二、教学内容1. 理论知识：- 车床四方刀架的结构组成与工作原理。

- 车床四方刀架的安装、调整和拆卸方法。

- 车床四方刀架在机械加工中的应用案例分析。

- 车床四方刀架操作中的安全规程和维护保养要点。

2. 实践操作：- 车床四方刀架的安装与调整实操训练。

- 使用车床四方刀架进行简单零件的加工操作。

- 针对加工过程中出现的问题，进行原因分析和解决方案制定。

3. 教学大纲：- 第一周：车床四方刀架结构组成与工作原理学习。

- 第二周：车床四方刀架的安装、调整方法学习与实践操作。

- 第三周：车床四方刀架安全规程及维护保养知识学习。

- 第四周：使用车床四方刀架进行实际加工操作及问题分析与解决。

教材关联：本教学内容与教材《金属切削机床与工艺》中第二章“车削加工”相关内容紧密关联，具体涉及第二章第五节“车床刀具及其安装与调整”。

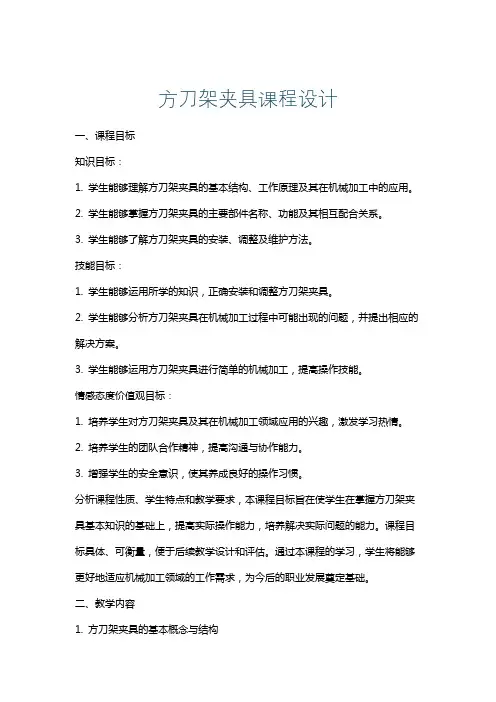

方刀架夹具课程设计一、课程目标知识目标：1. 学生能够理解方刀架夹具的基本结构、工作原理及其在机械加工中的应用。
