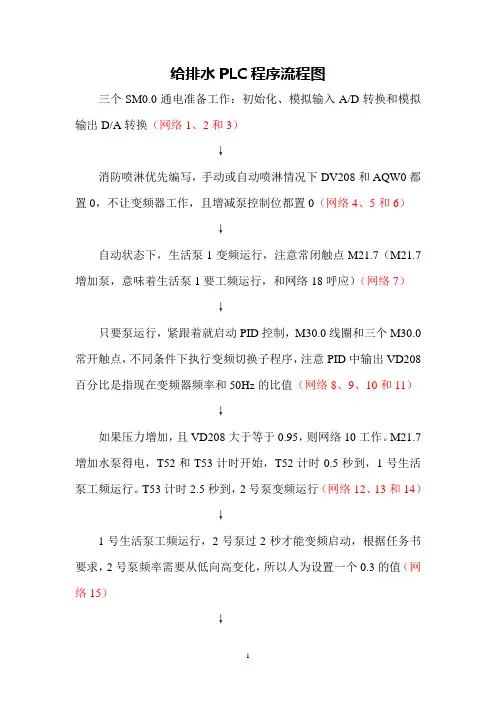

给排水PLC程序流程图
三个SM0.0通电准备工作：初始化、模拟输入A/D转换和模拟输出D/A转换（网络1、2和3）
↓
消防喷淋优先编写，手动或自动喷淋情况下DV208和AQW0都置0，不让变频器工作，且增减泵控制位都置0（网络4、5和6）
↓
自动状态下，生活泵1变频运行，注意常闭触点M21.7（M21.7增加泵，意味着生活泵1要工频运行，和网络18呼应）（网络7）
↓
只要泵运行，紧跟着就启动PID控制，M30.0线圈和三个M30.0常开触点，不同条件下执行变频切换子程序，注意PID中输出VD208百分比是指现在变频器频率和50Hz的比值（网络8、9、10和11）
↓
如果压力增加，且VD208大于等于0.95，则网络10工作。
M21.7增加水泵得电，T52和T53计时开始，T52计时0.5秒到，1号生活泵工频运行。
T53计时2.5秒到，2号泵变频运行（网络12、13和14）
↓
1号生活泵工频运行，2号泵过2秒才能变频启动，根据任务书要求，2号泵频率需要从低向高变化，所以人为设置一个0.3的值（网络15）
↓
如果压力减小，且VD208小于等于0.2，则网络11工作。
M22.7减少水泵得电，T54和T55计时开始，网络14中M22.7动断打开，2号泵停止变频工作。
网络13中T54计时3.5秒一到，1号泵也停止工频工作（网络16）
↓
因为2号泵变频停止，则VD208中数值显示的是1号泵的50Hz 工频运行，也即VD208=100%，根据任务书要求，1号泵频率需要从高向低逐渐降低，所以人为设置一个0.9的值（网络17）
↓
T55计时4秒到，上升沿脉冲，使M21.7复位置0，网络7运行，也即1号泵变频运行（网络18）。
