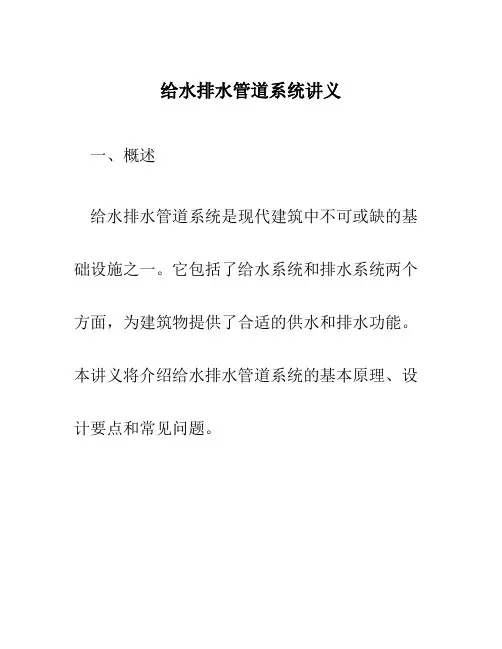

给水排水管道系统讲义一、概述给水排水管道系统是现代建筑中不可或缺的基础设施之一。
它包括了给水系统和排水系统两个方面，为建筑物提供了合适的供水和排水功能。
本讲义将介绍给水排水管道系统的基本原理、设计要点和常见问题。
二、给水系统2.1 给水系统的组成给水系统主要由供水管道、水源设备和水处理设备组成。
1.供水管道：包括主供水管道、分配管道和室内管道。
主供水管道负责将水从水源引入建筑物，分配管道将水分配到各个使用点，室内管道则将水输送到各个具体使用设备。
2.水源设备：包括水泵和水箱。
水泵负责将水从水源抽取至建筑物，水箱用来储存水，并保持一定的供水压力。
3.水处理设备：包括除垢设备和净水设备。
除垢设备用来去除水中的杂质和积垢，净水设备则用来提供纯净的饮用水。
2.2 给水系统的设计要点给水系统的设计要点包括以下几个方面：1.水源选择和水量计算：选择合适的水源，并根据建筑物的用水需求计算出合理的供水量。
2.管道布置和管径选择：合理布置供水管道的走向，尽量减少管道的弯曲和阻力。
根据流量和压力要求选择合适的管径。
3.水泵选型：根据供水量和压力要求选择合适的水泵，确保供水系统正常运行。
4.水质处理：根据水质情况选择合适的除垢和净水设备，确保供水质量符合要求。
2.3 给水系统常见问题及解决方法在给水系统运行过程中，常会遇到以下问题：1.水压不足：如果供水压力不足，可能会导致供水不畅或无法正常使用。
解决方法包括增加水泵功率、调整供水管道布局等。
2.水质问题：如果供水中存在杂质或水质不符合要求，可以使用合适的除垢和净水设备进行处理。
3.管道堵塞：管道堵塞会造成供水中断，需要进行通风除尘或管道清洗来解决问题。
三、排水系统3.1 排水系统的组成排水系统主要由排水管道和排水设备组成。
1.排水管道：包括室内排水管道和室外排水管道。
室内排水管道负责将建筑物内部的污水排出，室外排水管道将污水排入城市的污水处理系统。
2.排水设备：包括下水道、下水管、排水泵等。
给排水系统及维修服务一、给排水系统组成1、给水系统（1）、室外给水系统组成室外给水系统是由市政引入管、水表井、小区环网、阀门井、大水池、引入管等组成。
见小区平面图市政引入管：即从市政主干管上开口接管引入小区的管道。
水表井：用于安装计量整个小区用水量水表的阀门井。
小区环网：市政水进入小区后，在小区形成供水环网，然后分配供水量。
阀门井：市政水在进入大厦、大水池时安装有阀门，并砌有阀门井。
大水池：每个高层小区都配有大水池，用于储备高层生活用水和消防用水，大水池进水由小区环网引入，然后由水泵加压后供高层用水。
大水池储存2小时消防用水量，如有喷淋为1小时消防水量，其余为生活用水量。
有效容积=消防水容积+生活水容积，生活水池必须有保证消防水容积不做他用的措施。
a.水池内水泵吸水管上皮钻孔；b.安装液位控制计；引入管：由小区环网引入到大厦的低层，供大厦低层市政用水。
(2)、室内给水系统组成室内给水系统包括水泵、给水主管、水箱、分配支管、进户管、分户表等。
a.水泵：将大水池的生活水加压后送至屋顶水箱。
b.给水主管：经水泵加压后的水经主管送到水箱，上有闸阀、止回阀、液压阀等。
c.水箱：水箱一般在顶层，储存10分钟的消防水量，其余为生活水量，一般为40立方米，其中消防水量为18立方米。
d.分配支管：水箱水经分配支管送到每户，上有过滤器、闸阀、减压阀等。
e.进户管：从分支管引出，分配到各家各户，管径一般为DN20-DN25。
f.分户水表：计量各家各户用水量的计量器具。
使用前由供水部门校验，并计量表底数。
g.户内卫生器具：户内卫生器具分为大便器、洗手盆、洗涤盆、浴盆、淋浴、水龙头等。
2、排水系统组成（1）、室外排水系统组成室外排水系统由化粪池、排水管道、排水井组成。
化粪池：从室内排出的生活污水汇集到化粪池进行消化、沉淀处理，处理后的污水流出化粪池，进入市政污水管道，排入市政污水处理设施。
化粪池构造如图污水管道：从室内排出的污水经管道和污水井流入化粪池。
