正交试验设计方法 讲义及举例

正交试验设计法一、定义：正交试验设计法就是利用正交表来合理安排多因素试验的一种方法。

二、常用术语1、指标：指标就是试验要考察的效果。

常用X、Y、Z……来表示。

▼定量指标：能够用数量来表示的试验指标，如重量、尺寸、温度。

▼定性指标：不能用数量来表示的试验指标，如颜色、味道、外观。

●定性指标量化：可用打分法、分等法。

2、因素：因素是指对试验指标可能产生影响的原因。

因素是在试验中应当加以考察的重点内容。

一般用大写字母A、B、C……来表示。

3、水平（位级）：位级是指因素在试验中所处的状态或条件。

常用阿拉伯数字1、2、3……来表示。

如: A1、A2、A3、B1、B2、B3。

三、正交表 (已设计好的标准化表格，是进行正试验法的基本工具)1、日本型正交表：由日本质量管理专家田口玄一博士创立。

该正交试验设计法，除需试验的因素外，还要研究分析因素与因素之间的交互作用，一起上列，对试验结果的分析用方差分析等方法，过程较复杂。

2、中国型正交表是由以我国张千里教授为首的中国专家所创立。

它不考虑因素之间的交互作用，而将其交互作用融于试验之中，对试验结果的分析采用极差分析法，简单的用“看一看”与“算一算”相结合的分析、简单、易行、同样能得到满意的结论，是一种实用的试验方法，很适合现场应用。

四、正交表的特点：1、均衡分散性：每一列中各种字码出现的次数相同，保证试验条件均衡地分散在配合完全的位级组合之中，因而代表性强，容易出现好条件。

2、整齐可比性：任意两列中全部有序数字对出现次数都是相同的。

保证了在各个位级的效果之中，最大限度地排除了其他因素的干扰，能最有效地进行比较，作出展望。

五、用中国型正交表安排试验的步骤　1、明确试验目的　2、确定考察指标　3、挑因素、选位级，制定因素位级表 ①挑因素的原则： ▼分析影响指标的各种因素，排除： 不可控因素 对指标影响不大的因素 已掌握得好的因素（让其固定在适当位置上） ▼选对指标可能影响大，又无把握的因素。

正交试验设计方法讲义及举例正交试验设计方法是一种多因素试验设计方法，它能够有效地减少试验所需的样本数量，提高试验结果的精确性和可靠性。

正交试验设计方法是在已知因素水平的情况下选择对试验结果影响最大的因素进行研究的一种方法。

以下是正交试验设计方法的讲义及举例：一、正交试验设计方法的原理及步骤：1.原理：正交试验设计方法通过选择适当的正交表，将多个因素的不同水平组合进行排列，使各因素的变化对试验结果影响均匀化，从而获得准确可靠的试验结果。

2.步骤：a.确定试验因素及其水平：根据试验目的确定需要研究的因素及其水平。

b.选择正交表：根据试验因素的个数和水平确定适用的正交表，正交表能够保证试验结果的均匀性和可靠性。

c.设计试验方案：根据选择的正交表，将试验因素的水平进行组合，获得试验方案。

d.进行试验：按照试验方案进行实际试验。

e.分析试验结果：对试验结果进行统计分析，获得对试验因素的影响程度及其交互作用等信息。

f.微调试验方案：根据试验结果微调试验方案，迭代优化试验过程。

二、正交试验设计方法的优点：1.降低样本数量：正交试验设计方法能够通过对试验水平的排列组合，使试验因素的水平均匀分布，从而减少试验所需的样本数量。

2.提高试验效率：正交试验设计方法能够在有限样本量下获得更多的试验信息，提高试验效率。

3.确保结果可靠：正交试验设计方法通过保证试验因素的均匀分布，减少人为因素的干扰，从而保证试验结果的可靠性和准确性。

4.揭示因素交互作用：正交试验设计方法能够揭示因素之间的交互作用，进一步优化设计过程。

三、正交试验设计方法的举例：例如，公司要研究一种新的洗发水对头发柔顺度的影响，试验主要包括3个因素：洗发水品牌(A、B、C)、洗发水用量(X、Y、Z)和洗发水停留时间(T1、T2、T3)。

根据正交试验设计方法，按照以下步骤进行设计：1.选择正交表：根据3个因素和各因素的水平，选择适用的正交表，如L9正交表。

2.设计试验方案：根据L9正交表，将3个因素的水平进行组合，得到9个试验方案，每个方案分别测试一种组合情况。

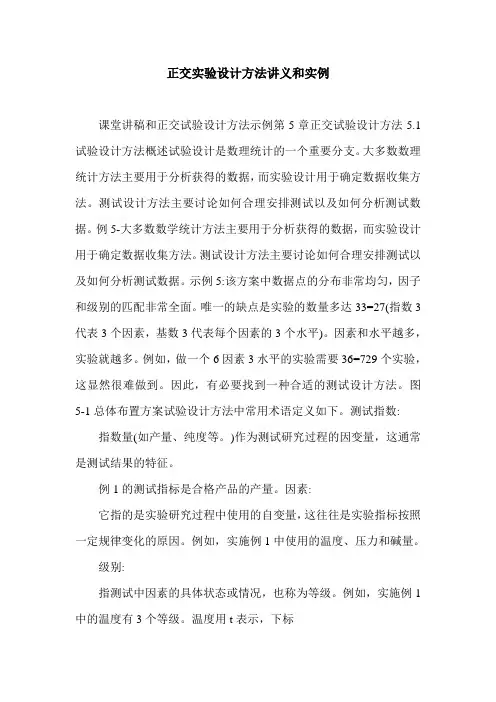

正交实验设计方法讲义和实例课堂讲稿和正交试验设计方法示例第5章正交试验设计方法5.1试验设计方法概述试验设计是数理统计的一个重要分支。

大多数数理统计方法主要用于分析获得的数据，而实验设计用于确定数据收集方法。

测试设计方法主要讨论如何合理安排测试以及如何分析测试数据。

例5-大多数数学统计方法主要用于分析获得的数据，而实验设计用于确定数据收集方法。

测试设计方法主要讨论如何合理安排测试以及如何分析测试数据。

示例5:该方案中数据点的分布非常均匀，因子和级别的匹配非常全面。

唯一的缺点是实验的数量多达33=27(指数3代表3个因素，基数3代表每个因素的3个水平)。

因素和水平越多，实验就越多。

例如，做一个6因素3水平的实验需要36=729个实验，这显然很难做到。

因此，有必要找到一种合适的测试设计方法。

图5-1总体布置方案试验设计方法中常用术语定义如下。

测试指数: 指数量(如产量、纯度等。

)作为测试研究过程的因变量，这通常是测试结果的特征。

例1的测试指标是合格产品的产量。

因素:它指的是实验研究过程中使用的自变量，这往往是实验指标按照一定规律变化的原因。

例如，实施例1中使用的温度、压力和碱量。

级别:指测试中因素的具体状态或情况，也称为等级。

例如，实施例1中的温度有3个等级。

温度用t表示，下标1、2和3表示不同水平的因素，分别标记为t1、T2、T3 .常见的测试设计方法包括:正交试验设计法、均匀试验设计法、单纯形优化法、双层单纯形优化法、回归正交设计法、序贯试验设计法等。

有许多测试方法可供选择，各种测试设计方法都有一定的特点。

面临的任务不同于要解决的问题，选择的测试设计方法也应该不同。

由于空间限制，我们将只讨论正交设计方法。

5.2正交试验设计方法的优点和特点用正交表安排多因素试验的方法称为正交试验设计方法。

其特征在于:①完成测试要求所需的实验数量很少。

(2)数据点的分布非常均匀。

③相关极差分析法、方差分析法和回归分析法可以用来分析检验结果，得出许多有价值的结论。

正交设计举例正交设计是一种研究多因素多水平的设计方法，它根据正交性从全面试验中挑选出部分有代表性的点进行试验。

这些代表性的点具备了“均匀分散，齐整可比”的特点，是一种高效率、快速、经济的实验设计方法。

以下是正交设计的一个具体例子：假设某建筑材料研究院想要研究如何提高粉煤灰砖的抗折强度。

在这个试验中，有三个因素可能会影响抗折强度，分别是成型用水量、碾压时间和每次碾压的料重。

每个因素都有三个水平，例如成型用水量可以是9%、10%、11%，碾压时间可以是8min、10min、12min，每次碾压的料重可以是330kg、360kg、400kg。

如果进行全面试验，需要进行3^3=27种组合的实验，且尚未考虑每一组合的重复数。

但是，如果采用正交设计，可以选择一个三因素三水平的正交表，例如L9(3^4)，只需要进行9次试验。

这9次试验将涵盖所有因素的所有水平，而且每个因素的每个水平都会与其他因素的每个水平组合一次，且仅组合一次。

具体的试验方案可以如下安排：试验1：成型用水量9%、碾压时间8min、每次碾压的料重330kg试验2：成型用水量9%、碾压时间10min、每次碾压的料重360kg试验3：成型用水量9%、碾压时间12min、每次碾压的料重400kg试验4：成型用水量10%、碾压时间8min、每次碾压的料重360kg试验5：成型用水量10%、碾压时间10min、每次碾压的料重400kg试验6：成型用水量10%、碾压时间12min、每次碾压的料重330kg试验7：成型用水量11%、碾压时间8min、每次碾压的料重400kg试验8：成型用水量11%、碾压时间10min、每次碾压的料重330kg试验9：成型用水量11%、碾压时间12min、每次碾压的料重360kg通过这9次试验，可以找出影响抗折强度的最优组合。

这种方法大大减少了试验次数，提高了效率，而且能够得到全面试验的效果。

正交试验设计方法讲义及举例第5章 正交试验设计方法5．1 试验设计方法概述试验设计是数理统计学的一个重要的分支。

多数数理统计方法主要用于分析已经得到的数据，而试验设计却是用于决定数据收集的方法。

试验设计方法主要讨论如何合理地安排试验以及试验所得的数据如何分析等。

例5-1 某化工厂想提高某化工产品的质量和产量，对工艺中三个主要因素各按三个水平进行试验（见表5-1）。

试验的目的是为提高合格产品的产量，寻求最适宜的操作条件。

对此实例该如何进行试验方案的设计呢？很容易想到的是全面搭配法方案（如图5-1所示）：此方案数据点分布的均匀性极好，因素和水平的搭配十分全面，唯一的缺点是实验次数多达33＝27次（指数3代表3个因素，底数3代表每因素有3个水平）。

因素、水平数愈多，则实验次数就愈多，例如，做一个6因素3水平的试验，就需36＝729次实验，显然难以做到。

因此需要寻找一种合适的试验设计方法。

试验设计方法常用的术语定义如下。

试验指标：指作为试验研究过程的因变量，常为试验结果特征的量（如得率、纯度等）。

例1的试验指标为合格产品的产量。

因素：指作试验研究过程的自变量，常常是造成试验指标按某种规律发生变化的那些原因。

如例1的温度、压力、碱的用量。

水平：指试验中因素所处的具体状态或情况，又称为等级。

如例1的温度有3个水平。

温度用T 表示，下标1、2、3表示因素的不同水平，分别记为T 1、T 2、T 3。

表5－1 因素水平 水平因素温度℃压力Pa加碱量kg符号T p m 1 2 3T 1 (80 ) T 2(100) T 3(120)p 1(5.0) p 2(6.0) p 3(7.0)m 1(2.0) m 2(2.5) m 3(3.0)图5－1 全面搭配法方案常用的试验设计方法有：正交试验设计法、均匀试验设计法、单纯形优化法、双水平单纯形优化法、回归正交设计法、序贯试验设计法等。

可供选择的试验方法很多，各种试验设计方法都有其一定的特点。

正交试验设计法一、什么是正交试验设计法正交试验设计法（简称正交试验法）就是利用正交表来合理安排试验的一种方法。

二、正交表表1正交表L9（34）此表是日本规格协会推荐的正交表表1就是一张已经设计好的正交表，它有9行4列，表内有3种数码—“1”、“2”、“3”。

如果我们用L表示正交表，n 表示正交表的行数；q表示正交表的列数；t表示正交表内的数码种类，那么一张正交表可以用符号表示为：例如：L9（34）正交表，最多可以安排4个因素做试验，每个因素可取3个水平，共有9种试验方案，这显然大大减少了试验方案是数量，因为如果安排4因素3水平的全搭配试验必须有34=81次试验方案才行。

三、正交表的优点多：可以考虑多因素，多指标。

快：试验周期短，见效快。

好；可以找到最佳方案。

省：试验次数少。

假如：考虑十三个因素，三水平的试验。

用L27（313）安排只要做27次试验。

而进行全面试验时，则要做313=1594323次试验，如果每天做10次试验，也要做436.8年之久方可做完.四、正交试验表的种类分两类：一类是水平数相同的正交表，即正交表中每一列所包含的代表水平的数码是一样的。

例如：L4（23）、L8（27）、L9（34）等等。

另一类是水平数不同的正交表，例如：L8（41×24）、L18（21×37）、L18（61×36）、L16（42×212）L32（49×24）。

L8（41×24）L16（42×212）四：常用正交试验设计与分析步骤1、明确试验目的2、确定考察指标3、挑因素选水平4、设计试验方案5、实施试验方案6、试验结论分析7、验证试验8、结论与建议例：设计纸飞机试验1、试验目的：找到一组飞行距离最远的纸飞机设计参数。

2、考察指标Y——纸飞机飞行距离。

3、挑因素选水平分析：影响Y的重要因素A：材料B：尺寸C：抛出力D：抛出角度根据实际情况每个因素取3个水平制定因素水平表因素水平表4、设计试验方案由因素水平表可以清楚的看出，这是一项4因素3水平的试验，必须有3种数码的正交表中找到合适的表安排此项试验，这类表试验次数最少的是L9（34）表于是就选L9（34）正交表安排试验方案。

用正交实验法设计测试用例正交实验法的由来一、正交表的由来拉丁方名称的由来古希腊是一个多民族的国家，国王在检阅臣民时要求每个方队中每行有一个民族代表，每列也要有一个民族的代表。

数学家在设计方阵时，以每一个拉丁字母表示一个民族，所以设计的方阵称为拉丁方。

什么是n阶拉丁方？用n个不同的拉丁字母排成一个n阶方阵（n<26 ），如果每行的n个字母均不相同，每列的n个字母均不相同，则称这种方阵为n*n拉丁方或n阶拉丁方。

每个字母在任一行、任一列中只出现一次。

什么是正交拉丁方？设有两个n阶的拉丁方，如果将它们叠合在一起，恰好出现n2个不同的有序数对，则称为这两个拉丁方为互相正交的拉丁方，简称正交拉丁方。

例如：3阶拉丁方用数字替代拉丁字母：二、正交实验法正交试验设计(Orthogonal experimental design)是研究多因素多水平的又一种设计方法，它是根据正交性从全面试验中挑选出部分有代表性的点进行试验，这些有代表性的点具备了“均匀分散，齐整可比”的特点，正交试验设计是分式析因设计的主要方法。

是一种高效率、快速、经济的实验设计方法。

日本著名的统计学家田口玄一将正交试验选择的水平组合列成表格，称为正交表。

例如作一个三因素三水平的实验，按全面实验要求，须进行33=27种组合的实验，且尚未考虑每一组合的重复数。

若按L9(33) 正交表按排实验，只需作9次，按L18(37) 正交表进行18次实验，显然大大减少了工作量。

因而正交实验设计在很多领域的研究中已经得到广泛应用。

利用因果图来设计测试用例时, 作为输入条件的原因与输出结果之间的因果关系,有时很难从软件需求规格说明中得到。

往往因果关系非常庞大,以至于据此因果图而得到的测试用例数目多的惊人，给软件测试带来沉重的负担，为了有效地,合理地减少测试的工时与费用,可利用正交实验设计方法进行测试用例的设计。

正交实验设计方法:依据Galois理论,从大量的（实验）数据（测试例）中挑选适量的、有代表性的点（例），从而合理地安排实验（测试）的一种科学实验设计方法。

用正交法测定几种因素对蔗糖酶活力的影响目的要求1.初步掌握正交实验设计方法的使用2.求出蔗糖酶的最适温度和最适pH值实验原理酶的催化作用是在一定条件下进行的，它受多种因素的影响，如：底物浓度、酶浓度、溶液的pH值和离子浓度、温度、抑制剂和激活剂等都能影响催化反应的速度。

通常是在其他因素恒定的条件下，通过对某因素在一系列变化条件下的酶活性测定，求得该因素对酶活力的影响，这是单因素的简单比较法。

本实验用正交法测定温度、pH值、底物浓度和酶浓度四种因素对蔗糖酶活性的影响，这是多因素（≥3）的实验方法。

正交法是通过正交表安排多因素实验，利用统计数学原理进行数据分析的一种科学方法，它符合“以尽量少的试验，获得足够的、有效的信息”的实验设计原则。

正交试验法的程序为下列八个步骤：（1）确定试验目的。

实验目的是多种多样的，如找出产品质量指标的最佳组合、确定最佳工艺条件等。

本实验的目的是为了提高酶的反应速度，提高酶的活力。

（2）选择质量特性指标。

应选择能提高或改进的质量特性及因素效应。

对于本实验来说就是产物（葡萄糖）生成量的多少。

（3）选定相关因素。

即选择和确定可能对实验结果或质量特性值有影响的那些因素，可人为控制与调节的因素，如温度、pH等。

这些因素之间有相互独立性。

（4）确定水平。

水平，又称位级，是因素的一个给定值或一种特定的措施，或一种特定的状态。

水平也就是因素变化的各种状态。

在确定水平时，应考虑选择范围、水平数和水平位置。

如本实验的温度水平可以选择20℃、30 ℃、50 ℃三个水平。

（5）选用正交表。

应从因素数、水平数以及有无重点因素需要强化考察等各方面综合考虑选用正交表。

一般情况下，首先根据水平数选用2或3系列表，然后，以容纳试验因素数，选用实验次数最少的正交表。

如有重点考察的因素，则根据其多考察的水平数，选混合型正交表。

（6）配列因素水平，制定实验方案。

按随机原则，把因素配列于选用的正交表中，制定实验的顺序、时间等，即制定实验具体方案。

正交实验设计法1．正交试验设计法的基本思想正交试验设计法，就是使用已经造好了的表格--正交表--来安排试验并进行数据分析的一种方法。

它简单易行，计算表格化，使用者能够迅速掌握。

下边通过一个例子来说明正交试验设计法的基本想法。

[例1]为提高某化工产品的转化率，选择了三个有关因素进行条件试验，反应温度(A)，反应时间(B)，用碱量(C)，并确定了它们的试验范围：A：80-90℃B：90-150分钟C：5-7％试验目的是搞清楚因子A、B、C对转化率有什么影响，哪些是主要的，哪些是次要的，从而确定最适生产条件，即温度、时间及用碱量各为多少才能使转化率高。

试制定试验方案。

这里，对因子A，在试验范围内选了三个水平；因子B和C也都取三个水平：A：Al＝80℃，A2＝85℃，A3=90℃B：Bl＝90分，B2＝120分，B3=150分C：Cl＝5％，C2＝6%，C3＝7%当然，在正交试验设计中，因子可以是定量的，也可以是定性的。

而定量因子各水平间的距离可以相等，也可以不相等。

这个三因子三水平的条件试验，通常有两种试验进行方法：(Ⅰ)取三因子所有水平之间的组合，即AlBlC1，A1BlC2，A1B2C1，……，A3B3C3，共有33=27次试验。

用图表示就是图1 立方体的27个节点。

这种试验法叫做全面试验法。

全面试验对各因子与指标间的关系剖析得比较清楚。

但试验次数太多。

特别是当因子数目多，每个因子的水平数目也多时。

试验量大得惊人。

如选六个因子，每个因子取五个水平时，如欲做全面试验，则需56＝15625次试验，这实际上是不可能实现的。

如果应用正交实验法，只做25次试验就行了。

而且在某种意义上讲，这25次试验代表了15625次试验。

(Ⅱ)简单对比法，即变化一个因素而固定其他因素，如首先固定B、C于Bl、Cl，使A 变化之：↗A1B1C1 →A2↘A3 (好结果)如得出结果A3最好，则固定A于A3，C还是Cl，使B变化之：↗B1A3C1 →B2 (好结果)↘B3得出结果以B2为最好，则固定B于B2，A于A3，使C变化之：↗C1A3B2→C2 (好结果)↘C3试验结果以C2最好。
