epson打印机维修技术手册

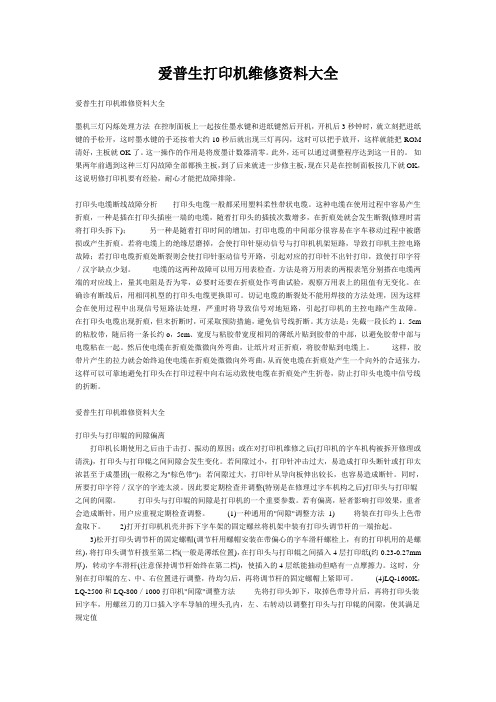

爱普生打印机维修资料大全爱普生打印机维修资料大全墨机三灯闪烁处理方法在控制面板上一起按住墨水键和进纸键然后开机，开机后3秒钟时，就立刻把进纸键的手松开，这时墨水键的手还按着大约10秒后就出现三灯再闪，这时可以把手放开，这样就能把ROM 清好，主板就OK了。

这一操作的作用是将废墨计数器清零。

此外，还可以通过调整程序达到这一目的。

如果两年前遇到这种三灯闪故障全部都换主板，到了后来就进一步修主板，现在只是在控制面板按几下就OK，这说明修打印机要有经验，耐心才能把故障排除。

打印头电缆断线故障分析打印头电缆一般都采用塑料柔性带状电缆。

这种电缆在使用过程中容易产生折痕，一种是插在打印头插座一端的电缆，随着打印头的插拔次数增多，在折痕处就会发生断裂(修理时需将打印头拆下)；另一种是随着打印时间的增加，打印电缆的中间部分很容易在字车移动过程中被磨损或产生折痕。

若将电缆上的绝缘层磨掉，会使打印针驱动信号与打印机机架短路，导致打印机主控电路故障；若打印电缆折痕处断裂则会使打印针驱动信号开路，引起对应的打印针不出针打印，致使打印字符／汉字缺点少划。

电缆的这两种故障可以用万用表检查。

方法是将万用表的两根表笔分别搭在电缆两端的对应线上，量其电阻是否为零，必要时还要在折痕处作弯曲试验，观察万用表上的阻值有无变化。

在确诊有断线后，用相同机型的打印头电缆更换即可。

切记电缆的断裂处不能用焊接的方法处理，因为这样会在使用过程中出现信号短路法处理，严重时将导致信号对地短路，引起打印机的主控电路产生故障。

在打印头电缆出现折痕，但末折断时，可采取预防措施，避免信号线折断。

其方法是：先截一段长约1．5cm 的粘胶带，随后将一条长约o，5cm、宽度与粘胶带宽度相同的薄纸片贴到胶带的中部，以避免胶带中部与电缆粘在一起。

然后使电缆在折痕处微微向外弯曲，让纸片对正折痕，将胶带贴到电缆上。

这样，胶带片产生的拉力就会始终迫使电缆在折痕处微微向外弯曲，从而使电缆在折痕处产生一个向外的合适张力，这样可以可靠地避免打印头在打印过程中向右运动致使电缆在折痕处产生折卷，防止打印头电缆中信号线的折断。

爱普生打印机维修资料大全(都是喷墨的~~没激光的)A、更换墨盒第一种：墨尽灯闪烁时，按下“清洗”键3秒，打印头归位到更换墨盒位置，换上新墨盒，再次按下“清洗”键，打印机随后进行新墨盒检测及清洁工作。

第二种：墨尽灯没有闪烁，但打印质量下降（彩色墨盒中有一色墨尽），清洁工作也无法完成时。

想更换墨盒时，很多人可能是强行断电，这样对打印机难免会造成损坏，这里给大家介绍另一种方法：开机后，按下“进纸”键5秒，打印头归位到更换墨盒位置，随后步骤与上一样。

B、开机后所有灯闪烁打印机由于机械故障（打印头阻力过大）造成打印头的运动受阻，引起打印头撞击机械框架，使打印头定位系统出错，和卡纸，使打印机无法正常复位，然后所有指示灯闪烁。

第一种：同时按下“进纸”、“清洗”键开机，这时“进纸”灯闪烁，然后松手按下“清洗”键，直到所有灯闪烁一下后熄灭，这时打印机正常。

此种方法有99%的修复率，此种方法虽很简单，但EPSON公司从未公开。

第二种：以上方法不行的话，问题可能出在主板上，首先取下面盖，取出主板（从后面及旁边取出镙钉），先不要拔下主板上的联线，取下主板上的锂电池（3V）后开机，问题解决。

因为此电池是为打印机保存BIOS、打印机信息的。

第三种：此种情况是一般不会产生的。

但在我维修众多EPSON打印机中还是遇到了几例情况。

主板上有一个串行EPROM（93C46）芯片中的程序乱了，因为此芯片是为打印机记忆打印头信息的，更换此芯片有相当大的难度：首先要找一台同型号的打印机，取下此芯片（93C46），买一颗芯片（93C46，大约5.00元），用写入器将取下的芯片里的程序复制到新买的芯片中，问题解决。

C、测试打印头质量第一种：联机用EPSON说明书介绍的方法软件测试。

第二种：不联机，按下“进纸”开机，这时你会看到打印机打印出每一个喷墨孔的样式图，每一根斜线代表一个喷墨孔，假如有缺某一根斜线，说明打印头有某一个喷墨孔堵塞，按下“清洗”键进行清洗，再看样式图，直到每一喷墨孔通，这样打印出的质量才会清晰EPSON喷墨打印机计数器故障epson关于计数器清零的方法使用epson的维修软件。

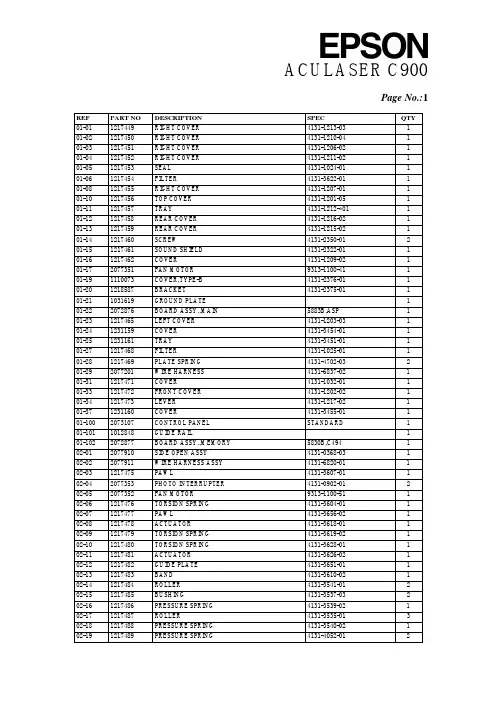

Page No.:1 NO DESCRIPTION SPEC QTY REF PARTCOVER 4131-1213-03 1 01-01 1217449 RIGHTCOVER 4131-1210-04 1 01-02 1217450 RIGHTCOVER 4131-1206-02 1 01-03 1217451 RIGHTCOVER 4131-1211-02 1 01-04 1217452 RIGHT01-05 1217453 SEAL 4131-1024-01 1 01-06 1217454 FILTER 4131-3622-01 1 01-08 1217455 RIGHTCOVER 4131-1207-01 1COVER 4131-1201-05 1 01-10 1217456 TOP01-11 1217457 TRAY 4131-1212-*01 1COVER 4131-1216-02 1 01-12 1217458 REARCOVER 4131-1215-02 1 01-13 1217459 REAR01-14 1217460 SCREW 4131-2350-01 2SHIELD 4131-2322-01 1 01-15 1217461 SOUND01-16 1217462 COVER 4131-1209-02 1 01-17 2077351 FANMOTOR 9313-1100-41 1 01-19 1110073 COVER,TYPE-B 4131-2376-01 1 01-20 1218587 BRACKET 4131-2375-01 1PLATE 1 01-21 1031619 GROUNDASSY.,MAIN 5883B,ASP 1 01-22 2072876 BOARDCOVER 4131-1203-03 1 01-23 1217465 LEFT01-24 1231159 COVER 4131-3454-01 1 01-25 1231161 TRAY 4131-3451-01 1 01-27 1217468 FILTER 4131-1025-01 1SPRING 4131-4702-03 2 01-28 1217469 PLATEHARNESS 4131-6837-02 1 01-29 2077201 WIRE01-31 1217471 COVER 4131-1032-01 1COVER 4131-1202-02 1 01-33 1217472 FRONT01-34 1217473 LEVER 4131-1217-02 1 01-37 1231160 COVER 4131-3455-01 1 01-100 2073107 CONTROLPANEL STANDARD 1RAIL 101-101 1012848 GUIDEASSY.,MEMORY 5830B,C494 101-102 2072877 BOARDASSY 4131-0368-03 1OPEN02-01 2077910 SIDEASSY 4131-6820-01 1HARNESS02-02 2077911 WIRE02-03 1217475 PAWL 4131-3607-01 1INTERRUPTER 4131-0902-01 2 02-04 2077353 PHOTOMOTOR 9313-1100-51 1 02-05 2077352 FANSPRING 4131-3604-01 1 02-06 1217476 TORSION02-07 1217477 PAWL 4131-3656-02 1 02-08 1217478 ACTUATOR 4131-3618-01 1SPRING 4131-3619-02 1 02-09 1217479 TORSION02-10 1217480 TORSIONSPRING 4131-3628-01 1 02-11 1217481 ACTUATOR 4131-3626-02 1PLATE 4131-3651-01 1 02-12 1217482 GUIDE02-13 1217483 BAND 4131-3610-02 1 02-14 1217484 ROLLER 4131-3541-01 2 02-15 1217485 BUSHING 4131-3537-03 2SPRING 4131-3539-02 1 02-16 1217486 PRESSURE02-17 1217487 ROLLER 4131-3535-01 3SPRING 4131-3540-02 1 02-18 1217488 PRESSURESPRING 4131-4052-01 2 02-19 1217489 PRESSUREPage No.:2 NO DESCRIPTION SPEC QTY REF PARTSPRING 4131-3630-02 1 02-20 1217490 TORSION02-21 1213562 2ND TRANSFER ROLLER ASSY 4131-0370-02 103-02 1217491 FILTER 4131-2015-02 1 03-03 1217492 HOLDER 4131-2050-02 1 03-04 1217493 COVER 4131-2009-02 1 03-05 2077912 HOLDERASSY 4131-0398-01 1LEVERASSY 4131-0341-01 1 03-06 2077354 LOCKSPRING 4131-2988-01 1 03-07 1217494 TENSIONSPRING 4131-2984-01 1 03-08 1217495 PRESSURE03-09 1217496 HOLDER 4131-2986-02 1 03-10 1217497 RACKASSY 4131-0319-01 1 03-11 1217498 HOLDER 4131-2983-02 1 03-12 1217500 COLLAR 4131-2705-01 1 03-13 1217501 SHAFT 4131-2710-02 1 03-14 1217502 SEAL 4131-2013-02 1 04-01 1217503 GEAR 4131-2596-01 1 04-02 1003474 BUSHING 6 04-03 1217504 FLANGE 4131-2535-01 1 04-04 1217505 PULLEY 4131-2595-01 1ASSY 4131-0151-01 1 04-05 1217506 DRIVINGBELT 4131-2599-01 1 04-06 1217507 TIMING04-07 1217508 FLANGE 4131-2560-01 1ASSY 4131-6832-02 1 04-08 2077913 WIREHARNESS04-09 2077355 FUSION DECELERATION UNIT 4131-0355-02 104-10 2077914 SOLENOID 9321-2100-61 1 04-11 2077357 RACK DRIVE ASSY 4131-0302-01 1HARNESSASSY 4131-6811-03 1 04-12 2077917 WIRE04-13 2077916 CLUTCH 9322-1200-11 1INTERRUPTER 4131-0902-01 1 04-14 2077353 PHOTO04-15 1217509 GEAR 4131-2615-01 1 04-16 1217513 GEAR 4131-2608-01 1 04-17 1217514 LEVERASSY 4131-0752-01 1SPRING 4131-2621-01 1 04-18 1217515 TENSION04-19 1217510 GEAR 4131-2602-02 1 04-20 1058120 TENSIONSPRING 4120-1213-02 1 04-21 1217511 GEAR 4131-2611-01 1SHIELD 4131-2805-01 1 04-22 1217512 SOUND04-23 1213564 PULLEY 4131-2561-01 1 04-24 1217517 GEAR 4131-2571-01 1SPRING 4131-2564-02 1 04-25 1213563 TORSION04-26 1217518 RATCHET 4131-2563-02 1 04-27 1213565 DRUM 4131-2592-02 1 04-28 1217519 BUSHING 4131-2589-01 1 04-29 1217520 CAM 4131-2562-01 1 04-30 1217521 WASHER 1200-1342-05 2 04-31 1217522 GEAR 4131-2559-01 1 04-32 1217523 GEAR 4131-2553-01 1 04-33 1217524 GEAR 4131-2552-01 1 04-34 1217525 GEAR 4131-2549-02 1 04-35 1217526 TIMINGBELT 4131-2593-01 1 04-36 2077356 SOLENOID 9321-2100-41 1 05-01 1217527 SEAL 4131-3943-01 1Page No.:3 NO DESCRIPTION SPEC QTY REF PARTASSY 4131-0152-01 1 05-02 1217528 DUCT05-03 1217529 CONTACT 4131-2585-01 1 05-04 1217530 DUCT 4131-4609-01 1 05-05 1217531 SEAL 4131-4612-01 1GROUND 4131-2583-01 1 05-06 1217532 EARTH05-07 1217533 HOLDER 4131-2580-03 1 05-08 1217534 CONTACT 4131-2586-02 1 05-09 1217535 CONTACT 4131-2587-01 1 05-10 1217536 GUIDE 4131-2509-01 1 05-11 1217537 GEAR 4131-2512-01 1 05-12 1217538 GEAR 4131-2504-01 1 05-13 1217539 GEAR 4131-2502-01 1 05-14 1217540 GEAR 4131-2511-01 1 05-15 1217541 GEAR 4131-2503-01 1 05-16 1217542 GEAR 4131-2594-01 1 05-17 1217504 FLANGE 4131-2535-01 1 05-18 2077359 MOTOR 9314-2100-21 1SCREW 1151-4524-01 2 05-19 1217544 TAPPINGMOTOR 9313-1100-31 1 05-20 2077358 FAN05-21 1217545 GUIDE 4131-4635-02 1 05-22 1217546 DUCT 4131-4631-04 1 05-23 1213566 FILTERKIT 4131-0906-01 1ASSY 4131-6813-01 1 05-24 2077918 WIREHARNESS05-25 1217547 BRACKET 4131-4634-01 1 05-26 1217548 CONTACT 4131-2588-01 1ASSY 4131-6828-02 1HARNESS05-27 2077919 WIRE05-28 1217549 PIN 4131-2584-01 2 05-29 1217550 CONTACT 4131-2582-02 1HARNESSASSY 4131-6826-02 1 05-30 2077920 WIRE05-31 1217551 CONTACT 4131-2581-01 1ASSY 4131-0399-01 1 06-01 2077364 AIDCASSY 4131-0908-01 1 06-02 2077363 PWBASSY 4131-6808-01 1HARNESS06-03 2077925 WIREASSY 4131-6825-01 1HARNESS06-04 2077926 WIRETRANSFORMER 4131-6211-02 1 06-05 2077360 HVCORD 9381-4100-82 1 06-06 2077909 POWER06-07 1217552 PWB SUPPORT 12.7H 9384-1900-58 206-08 2077929 WIREASSY 4131-6802-02 1HARNESS06-09 2036353 SWITCH 0990-6304-02 1ASSY 4131-6801-01 1 06-10 2077930 WIREHARNESS06-11 2077362 POWER SUPPLY 200V 4131-6202-02 106-12 2077365 SOLID STATE SWITCH 9335-1100-21 1ASSY 4131-6824-01 1 06-13 2077931 WIREHARNESSSUPPORT9.53H 9384-1900-57 3 06-14 1047609 PWBCORE 9326-1810-51 1 06-15 2033079 FERRITE06-16 1217553 COVER 4131-2312-02 1ASSY 4131-0385-03 1 07-02 1217555 PAPEREXIT07-03 2077368 FUSING UNIT 240V 4131-0377-02 1INTERRUPTER 4131-0902-01 1 07-04 2077353 PHOTO07-05 1217556 LEVER 4131-5542-03 1 07-06 1217557 ROLLER 4131-5502-01 1 07-07 1217558 ROLLER 4131-5501-02 1Page No.:4 NO DESCRIPTION SPEC QTY REF PARTBEARING 4131-5522-01 2 07-08 1217559 BALL07-09 1217560 BUSHING 4131-5523-01 2 07-10 1217563 RING 4131-5563-03 4 07-11 1217564 GEAR 4131-5512-01 1BEARING 4131-5521-01 2 07-12 1217565 BALL07-13 2077932 THERMISTOR 4131-6703-02 1 07-14 2077933 THERMALSWITCH 9334-1100-21 1LAMP240V 4131-6504-01 1 07-15 2077936 HALOGEN240V 4131-6505-02 1LAMP07-16 2077937 HALOGEN07-17 1217568 PROTECTION 4131-2024-01 1 07-18 1217569 SEAL 4131-1021-01 1 07-19 1217570 PAWL 4131-2031-02 2 07-20 1217571 COVER 4131-1204-01 1 07-21 1217572 SEAL 4131-1023-01 1 07-22 1217566 LEVER 4131-5534-03 1 07-23 1217567 ACTUATOR 4131-5518-04 1ASSY 4131-0531-02 1 08-01 2077415 PRINTHEADASSY 4131-0339-01 1 08-02 2077938 HOLDERASSY 4131-6823-01 1HARNESS08-03 2077939 WIREFOOT 4131-2016-01 4 08-04 1217573 RUBBER08-05 1217574 HOLDER 4131-2315-03 1ASSY 4131-6822-01 1HARNESS08-06 2077940 WIRESCREW 4131-2320-01 2 08-07 1217575 SHOULDER08-08 2077411 FRONT COVER SW ASSY 4131-0326-01 1HARNESSASSY 4131-6809-02 1 08-09 2077941 WIREASSY 4131-6807-03 1 08-10 2077942 WIREHARNESS08-11 1217576 COVER 4131-2307-01 1 08-12 1217577 SHOULDERSCREW 0990-2064-01 2HOUSING 9383-2100-41 1 08-13 2077944 PLUGASSY 4131-6817-04 1HARNESS08-14 2077943 WIREASSY 4131-0350-02 1 08-15 2077413 TRANSPORTSWITCH08-16 2077414 PUSH-BUTTON 4131-0901-01 1 08-17 2036369 SOLID STATE SWITCH 9335-1910-61 1SCREW 4131-3514-01 4 09-01 1217579 SHOULDERUNIT 4131-0360-04 1 09-02 2077945 TRANSFERPAD 4131-3509-02 1 09-03 1217580 CLEANINGSPRING 4131-3512-01 1 09-04 1217581 TORSION09-05 2077417 SOLID STATE SWITCH 9335-1100-31 1INTERRUPTER 4131-0902-01 2 09-06 2077353 PHOTO09-07 1217582 ACTUATOR 4131-3511-03 1 09-08 2077356 SOLENOID 9321-2100-41 1 09-09 2077416 SOLENOID 9321-2100-51 2 09-10 2036389 SOLID STATE SWITCH 9335-1910-21 110-02 1217584 GUIDE 4131-3010-03 1SPRING 4131-3054-02 1 10-03 1217585 PRESSURE10-04 1217586 HOLDER 4131-3053-02 1SPRING 4131-3033-02 1 10-05 1217587 TENSION10-06 1217588 STOPPER 4131-3043-01 1 10-07 1217589 GUIDE 4131-3057-02 1PLATE 4131-3056-01 1 10-08 1217590 GUIDE10-09 1083194 ROLLERASSY 4658-0151-01 1RING 4142-3217-01 1 10-10 1058361 STOPPage No.:5 NO DESCRIPTION SPEC QTY REF PART10-11 1213567 ROLLER 4131-3001-01 1 10-12 1217591 BUSHING 4131-3003-01 2 10-13 2077946 HUMIDITY CONVERSION EL. 9372-5100-12 110-14 1217592 GEAR 4131-3080-01 2 10-15 1217593 ROLLER 4131-3008-01 1 10-16 1213569 GEAR 4131-3004-02 1SPRING 4131-3006-01 1 10-17 1213568 TORSION10-18 1217594 RATCHET 4131-3005-01 1 10-19 1213570 DRUM 4131-3007-01 1 10-20 1217521 WASHER 1200-1342-05 1 10-21 1217595 LEVER 4131-3038-01 1 10-22 1217596 TENSIONSPRING 4131-3040-01 1 10-23 2077356 SOLENOID 9321-2100-41 1ASSY 4131-6818-03 1HARNESS10-24 2077947 WIRESPRING 4131-3039-03 1 10-25 1217597 TORSION10-26 1217598 GEAR 4131-3035-02 1ASSY 4131-0433-01 1PLATE10-27 1217599 LIFTING10-28 1217600 ACTUATOR 4131-3042-03 1INTERRUPTER 4131-0902-01 1 10-29 2077353 PHOTO10-31 1217602 COVER 4131-3438-02 1SHEET 1164-3064-01 1 10-32 1046888 FRICTIONSPRING 4131-3011-01 1 10-33 1217603 TORSIONSADDLE 9384-1100-91 30 11-01 1217604 WIRING11-02 1083191 WIRING SADDLE 9.2H 9384-1921-11 1411-03 1083192 WIRING SADDLE 15.2H 9384-1921-21 38.5H 7 11-04 1015333 EDGECOVERCOVER 9384-2910-21 1 11-05 1217605 EDGECOVER 9384-2910-31 3 11-06 1083252 EDGE11-07 1031831 WIRING SADDLE 6.4H 10502 1217606 PIN 9752-3012-50 1 0508 1012088 PIN 1 0509 1040918 PIN 1 1301 1217607 SCREW 9646-0210-13 1 1305 1004686 SCREW 1 1308 1028751 SCREW 1 1318 1031790 SCREW 1 1399 1217608 SCREW 9646-0408-14 1 2101 1004709 SCREW 1 2518 1113937 SCREW 9642-0306-14 1 2706 1217609 SCREW 9654-0408-14 1SCREW 1 3501 1012113 TAPPINGSCREW 1 3503 1004719 TAPPINGSCREW 1 3504 1004720 TAPPINGSCREW 9735-0316-13 1 3524 1058711 TAPPINGSCREW 1 3541 1012096 TAPPINGSCREW 9735-0306-14 1 3544 1053852 TAPPING3547 1052923 SCREW 4154-3804-01 1SCREW 9735-0330-13 1 3548 1217610 TAPPINGSCREW 9739-0408-14 1 3726 1217611 TAPPINGSCREW 9739-0308-14 1 3727 1046142 TAPPING3734 1042707 SCREW 1250-2301-01 1 3930 1217613 SCREW 9742-0318-13 1Page No.:6 NO DESCRIPTION SPEC QTY REF PARTSCREW 9742-0310-14 1 3931 1217612 TAPPING3932 1220029 SCREW 9749-1740-07 1 8301 1012098 WASHER 1RING 1 9107 1004746 RETAININGRING 1 9109 1015406 RETAININGRING 1 9112 1004747 RETAINING9301 1046100 RETAININGRING 1066-1151-01 1RING 4425-3001-01 1 9302 1046101 RETAININGRING 4425-3002-01 1 9303 1046102 RETAININGIC101 2072809 ASIC ,352,UPD85659S1-011-F6 1IC102 2032154 EEP-ROM SOP,,,8 1 ENDPage No.:7Page No.:8Page No.:9Page No.:10AACULASER C900Page No.:11。

EPSON喷墨打印机维修方法及技巧随着电脑市场的降价，电脑已成为更多人可以接受的工具，很多家庭级的打印机也展现电脑爱好者面前。

如EPSON 的480、580、670、PHOTOEXT系列等。

这里根据个人几年来对EPSON打印机的使用经验，向大家介绍一些使用及维修的见解，希望能对大家有所帮助。

A、更换墨盒第一种：墨尽灯闪烁时，按下“清洗”键3秒，打印头归位到更换墨盒位置，换上新墨盒，再次按下“清洗”键，打印机随后进行新墨盒检测及清洁工作。

第二种：墨尽灯没有闪烁，但打印质量下降（彩色墨盒中有一色墨尽），清洁工作也无法完成时。

想更换墨盒时，很多人可能是强行断电，这样对打印机难免会造成损坏，这里给大家介绍另一种方法：开机后，按下“进纸”键5秒，打印头归位到更换墨盒位置，随后步骤与上一样。

B、开机后所有灯闪烁打印机由于机械故障（打印头阻力过大）造成打印头的运动受阻，引起打印头撞击机械框架，使打印头定位系统出错，和卡纸，使打印机无法正常复位，然后所有指示灯闪烁。

第一种：同时按下“进纸”、“清洗”键开机，这时“进纸”灯闪烁，然后松手按下“清洗”键，直到所有灯闪烁一下后熄灭，这时打印机正常。

此种方法有99%的修复率，此种方法虽很简单，但EPSON公司从未公开。

第二种：以上方法不行的话，问题可能出在主板上，首先取下面盖，取出主板（从后面及旁边取出镙钉），先不要拔下主板上的联线，取下主板上的锂电池（3V）后开机，问题解决。

因为此电池是为打印机保存BIOS、打印机信息的。

第三种：此种情况是一般不会产生的。

但在我维修众多EPSON打印机中还是遇到了几例情况。

主板上有一个串行EPROM（93C46）芯片中的程序乱了，因为此芯片是为打印机记忆打印头信息的，更换此芯片有相当大的难度：首先要找一台同型号的打印机，取下此芯片（93C46），买一颗芯片（93C46，大约5.00元），用写入器将取下的芯片里的程序复制到新买的芯片中，问题解决。

打印机维修手册一、常见问题及排查方法1. 打印机不能正常启动•排查方法：先检查打印机是否连接电源，确认电源线插头是否插紧；检查电源线是否损坏或是插座是否工作正常；排除电源问题后，检查打印机的控制面板是否显示正常。

2. 打印质量不佳•排查方法：先检查打印机墨盒是否有墨水，如果是彩色打印机，检查彩色墨盒是否已安装正确；清理打印头和喷嘴，确认打印质量问题是否得到解决。

3. 打印速度过慢•排查方法：检查打印机连接的计算机是否有足够的内存和处理器速度；调整打印机设置，降低打印质量以提高速度；清理打印机内部和喷头，确保其工作正常。

二、维护与保养1. 清洁打印机外壳•定期使用干净的软布擦拭打印机外壳，避免灰尘和污垢影响正常工作。

2. 清洁打印头和喷嘴•使用专用清洁液和软布清洁打印头和喷嘴，确保打印质量和速度。

3. 定期更换墨盒•按照打印机说明书的指引，定期更换墨盒，避免造成打印质量下降或者影响打印机寿命。

三、常见故障解决方案1. 打印机报错代码•解决方案：根据打印机说明书，查询相应的报错代码含义，尝试按照说明书指引排除故障。

2. 打印机卡纸•解决方案：小心打开打印机面板，逐一移除卡纸，避免损坏机器内部零件。

3. 打印机不识别墨盒•解决方案：确认墨盒是否正确安装，检查连接点是否有污垢影响导致不识别，清洁后重新安装。

四、维修注意事项1.尽量避免在打印机工作时拔掉电源或者其他接口线。

2.注意使用专用清洁剂和软布，避免损坏打印机表面。

3.在维修或清洁时，务必先断开电源并等待一段时间确保安全。

五、结语打印机维修手册总结了常见问题的排查方法、维护保养建议以及常见故障解决方案，希望能帮助使用者更好地维护和保养打印机。

若遇到更复杂的故障，请及时咨询专业技术人员或售后服务，以免造成不必要的损失。

打印机技术论坛 感谢上海普广数码科技有限公司提供技术支持 一：清EEPROM及其它面板操作速查(打印机内存全清)针打LQ-300k+换行／换页＋进纸/退纸+暂停＋电源LX-300+换行／换页＋进纸/退纸+暂停＋电源LQ－580K：换行／换页＋进退纸+暂停＋电源.LQ-630K：清EEPROM：换行／换页＋进退纸+暂停＋电源.设置：进纸/退纸 + 暂停 + 电源键盘锁定：换行／换页 + 暂停 + 5秒以上，响二声。

解锁：进纸/退纸 + 换行／换页 ＋ on.LQ-670K：高速＋切纸＋电源LQ-680K :换行／换页＋进纸/退纸+暂停＋电源LQ-1600K3/K3＋，2600K字体＋切纸＋电源LQ-1600K4/K4+字体＋切纸＋电源LQ-2600K字体 + 切纸 + 电源DLQ-1000K：Line Feed + Form Feed + Micro Adjust↓ + 电源DLQ-3000K：清EEPROM：Selec Type + Paper Select + Pause ＋电源DLQ-3500K：LF/FF + Load/Eject + Pause + 电源喷墨COLOR切换 + 字体 + 进/退纸 + 暂停＋电源COLOR II切换+暂停+进纸+彩清洗＋电源COLOR 300进纸+清洗+电源， 再按清洗10秒COLOR 400/440/460进纸灯闪几秒后，按1、 进/退纸清EEPROM2、 清洗10秒，清废墨计数器COLOR 500进纸 + 黑头清洗 + 彩头清洗 + on ，再按进纸键3秒 COLOR 600/640/66O/670进纸+清洗+电源 缺纸灯闪5秒后，再按1、进/退纸清EEPROM及timer IC2、清洗10秒，清废墨计数器COLOR 800／850初始化：进纸＋黑头清洗＋彩头清洗＋ON，松手再按彩头清洗10秒COLOR 1520K切换＋进／退纸＋换行／换页＋微调↑+ 电源COLOR 3000暂停 + 换行/换页 + 微调↓ + 电源SP870/1270进/退纸 + 清洗 + on 然后按1、 /退纸清EEPROM及timer IC2、 清洗10秒，清废墨计数器SP 950:Paper + Roll paper + on 1. Paper (EEPROM)SP 2100/2200Paper + Roll paper + on 1. Paper (EEPROM)MJ－510进/退纸 + 清洗 + on 松手后再按进/退纸10秒至进纸灯和缺墨灯闪MJ-850切换 + 暂停 + 电源, 再按进/退纸至省墨灯与暂停灯闪烁再按切换MJ-1000切换 + 省墨/压缩 + 进/退纸 + 暂停 + 电源MJ-1500K/K＋切换＋微调↓＋暂停＋换行／换页＋ON激光机EPL-5600:Item+1+Continue+On Line+开机EPL-5700:按切换键+操作继续键+联机键+开机EPL-5700L:操作同EPL-1220（参见1220图示）EPL-5800:按切换键+操作继续键+联机键+开机EPL-5800L:驱动 + 属性→可选设定值 Alt + Ctrl + Shift + W + 鼠标左键EPL-5900&EPL-6100:按住Start/Stop + Job Cancel + Information + 电源，直到联机和错误指示灯同时亮.EPL-5900L&EPL-6100L:1、计算机中选择打印机“属性”中的“可选设定值”项；2、时按住键盘的ALT+CTRL+SHIFT+“W”键，然后用鼠标点击屏幕中“可选设定值”项的任意空白区域，参考EPL-1220图示；3、屏幕出现是否进行EEPROM初始化的对话框，选择“YES“，操作完成。

爱普生打印机维修资料大全1源IS流经电阻R14三极管Q2。

如果R14电阻变值或开路，就没有IS流过。

Q1基极电位被嵌位在Q2饱和压降0.2伏状态，即不正常工作状态。

用电烙铁焊下R14电阻，测量其阻值为3000KΩ，正常值为510KΩ(注意必须焊下电阻测量，线路板上测无法准确判断其好坏)。

换上同阻值电阻，打印机恢复正常。

小结：该故障是由于R14热稳定性变坏所致，刚开始工作时，R14阻值较小能使Q1正常工作，但随着时间的推移，R14发热而使阻值变大，造成Q1截止。

王刚2005-07-05 16:01 故障现象：一台LQ-1600K打印机，联机打印时打印ASCⅡ字符正常，不能打印汉字。

打印汉字时出现一些杂乱无章的符号，但自检时打印汉字正常。

故障分析与维修：打印机自检时打印汉字正常，说明打印机打印控制、驱动与打印头输出电路工作正常，问题出在打印机与主机的接口电路部分。

而联机时打印ASCⅡ字符正常，则说明打印机接口电路中，打印机控制与选通、应答电路工作正常，故障可能出在打印机接口电路的数据通道电路部分。

LQ1600K打印机采用并行接口标准，数据通道宽度为8位，在联机打印ASCⅡ字符时，主机送往打印机的ASCⅡ码数据占用8位数据中D0～D6，而将最高位D7置为“0”。

在联机打印汉字时，主机为说明这时向打印机传送的是汉字而不是ASCⅡ字符，除用二个字节表示一个汉字外，还将每个字节中的D7置为“1”。

因此，数据位D7成为打印机区分主机送来的数据是汉字还是ASCⅡ字符的标识位。

如果打印机接口电路中数据位D7出现问题，打印机将不能正确识别主机送来的数据是汉字还是ASCⅡ字符，使得打印出错。

根据以上分析，首先用万用表测量LQ1600K打印机并行接口插座中数据位D0～D7对应引脚的对地直流电阻，当测量D7(打印机并行接口插座第九脚)时，对地电阻仅为3Ω，而D0～D6对地电阻均在6.9kΩ左右。

将打印机拆开，卸下打印主控板，检查与D7相连接的元器件，发现有位于RM4的11kΩ×8排电阻的第6脚，有位于5A的芯片M54610P第11脚，有位于7B的芯片D7810HG第18脚，有位于6B的芯片74LS07P第8脚。

夏普全系列维修手册夏普全系列维修手册进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C 插入0 插入 C Ca 0 CAR275/AR255# 插入 C 插入# 插入0 CM350/M450P * C * P * 0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入* 插入CA 插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置)H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉)维修方式：按清除键-重复键-加法键-减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容4读出维修计数器内容5 维修计数器复位`夏普模拟复印机维修代码维进：C-插入- 0-插入或清除键-插入键-0键-插入键-清除键厂进：C- Ca - 0- C 纸盒键按4秒进用户模式1-01：反光镜动作检测1-02：光学系统传感器检查（缺纸灯、卡纸灯）1-03：镜头动作检查1-04：镜头动作老化检查2-01：ADF进行原稿输送动作2-02：ADF传感器检查2-03：ADF单独装纸动作检查（给纸电机反向旋转）2-04：ADF单独装纸动作检查（给纸电机正向旋转）2-05：ADF单独装纸动作检查（输纸电机正向旋转）2-06：ADF单独装纸动作检查（输纸电机反向旋转）2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2-08：ADF单独装纸动作检查（送纸限位器）2-10：ADF单独装纸动作检查3-02：分页器传感器检查3-03：分页器单独装纸动作检查（输纸电机）3-04：分页器单独装纸动作检查（纸库电机）3-05：分页器单独装纸动作检查（蜂鸣器）3-06：分页器单独装纸动作检查（直线马达）（只适用于SF-S54）3-07：分页器单独装纸动作检查（钳夹马达）（只适用于SF-S54）5-01：操作面板显示检查（LED灯全亮5秒）5-02：加热灯检查（以0.5秒间隔亮灭加热灯）5-03：复印灯点亮检查5-04：DL 光度检查(放电灯亮30秒)5-05：BL 光度检查(消电灯以5秒间隔亮灭)6-01：输纸系统装纸动作（离合器/ 电磁阀）通断30次6-02：给纸电机动作检查（仅SP-2118）6-10：主纸盒半圆辊动作7-01：预热时间显示和老化预热计时并显示(秒)7-04：预热省略7-06：间歇老化7-08：预热时间显示8-01：显影偏压输出(30秒)8-02：主/ 转印充电输出/ 栅极检查（ME）8-03：主/ 转印充电输出/ 栅极检查（PE）8-04：主/ 转印充电输出/ 栅极检查（T / S）8-07：分离充电器输出(30秒)9-02 ADU传感器检查测试指令9-05 门电磁铁启动10 ：色粉电机转动14 ：故障消除（除U2故障外）15 废色粉装满（小人灯闪亮）取消16 U2 故障取消17 消除PF故障20-01 保养计数器(小人灯亮)清零21-01 保养周期设定0=50000张1=2500张2=5000张3=10000张4=25000张5=关闭21-02 显影器小修设置0=80000张1=5000张2=10000张21-03 彩色显影器小修设置0=10000张1=5000张22-01：保养计数器显示22-02：保养预置计数器显示22-03：卡纸存储器显示22-04：总卡纸存储器显示22-05：总计数器显示22-06：DV 计数器显示22-07：DV 预置计数器显示(载体更换周期)22-08：ADF 送纸数显示22-10：装订计数显示22-15：故障记忆显示(显示最近20个错误代码)24-01：卡纸存储器/ 总卡纸计数器清零24-02：故障记忆清除24-04：ADF 计数器清零24-05：装订计数清零24-06：显影剂调整时间清零24-07：鼓调整时间清零24-06：纸盒计数器清零25-01：主驱动系统检查25-02：自动显影剂调整(更换载体后执行)（厂代中80-2调浓度与漏粉）26-01：选购件设定（输入选购件所表数值之和）26-05：计数器方式设定( 0 A3计数 3 A4计数)26-06：目的地设定(设为10)26-07：转鼓灵敏度设定校正复印灯电压(1-3 初始为2)26-10：AE 原稿浓度设定(1低浓度原稿2正常浓度原稿)26-13：预热方式设定(0 正常1主电机转至预热结束)26-20：后缘空白设定(0 有空白1无空白)26-29：交流电压调整（0 100V 1 200V）30-01：复印机传感器检查（纸检测）42-01：清除小太阳符号换载体后43-01：定影温度设定（倍率键选择）44-01：成像控制动作设定（输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4）44-05：栅极电压较正（显示图介浓度传感器A/D输入值）44-06：栅极电压较正强行执行44-07：图像浓度/ 转鼓标记传感器动作试验（F-J中0表示鼓标不能检测，1表示能检到）44-08：成像控制数据显示44-09：成像控制数据显示（最新值）44-10：栅极电压较正（转鼓表面/ 斑纹）数据显示44-11：初级栅极偏压设定44-12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46-01：曝光调整47 ：AE 传感器增益自动调整（先在稿台上放几张A3白纸）48-01：前/ 后(垂直)放大倍率调整（A值调100% B调200% C调50%）48-02：输纸方向放大倍率调整（反光镜速度校正）50-01：复印件前缘调整50-02：前缘调整（简单型）（C值为245 显示为A45）51-02：阻力量调整（A 托盘阻力B手动给纸）53-01：ADF 停止位置调整值（普通纸）设定53-03：ADF 停止位置调整值（薄纸）设定53-04：ADF 阻力传感器、宽度传感器调整53-05：ADF出纸传感器调整53-06：ADF 时间传感器调整54-03：除去蜂鸣装置57 删边量调整58 -1 纸头调整58-2 空白区调整60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1-00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）L3-00：反光镜返回故障L4-01：主电机故障L5-00：镜头初始误差检测L5-02：镜头故障L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障L5-05 镜头电机故障L5-06 镜头原位检测出错L5-8 镜头原位传感器故障L6 加粉电机故障L8-01：零交叉脉冲故障L8-03：AE传感器故障（执行47时，AE输入无变化）L9 分页器故障H2-00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）H3-00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) H4-00：定影低温故障U1 存储器电池电压底于2.2V，指令“13”，复位U2-01：后备储存器故障U3-8 镜架驱动电机检测异常U3-10 镜架原位传感器故障U3-20 反光镜电机锁定U3-21 反光镜原始位置出错U3-40 时钟脉冲故障U4-02 ADU对位板操作错误检测U4-04 ADU后端板故障U5-00：ADF通信错误U5-01：A马达错误检测U5-03 时序传感器故障U5-04 空传感器故障U5-11：给纸电机故障U5-12：输纸电机故障U6-00：机架通信错误U6-01：1纸盒电机错误U6-02：2纸盒电机错误U6-03：3纸盒电机错误U6-08：机架24V线路出错U6-10：机架送纸电机错误U6-09：机架LCC电机过电流检测F1-00：分页器通信错误F1-02：输纸电机故障F1-04：纸库上限/下限故障F1-05：纸库原位传感器故障F1-06：纸库电机故障F1-14：输纸电势故障F2-02：色粉粉斗电机错误F2-31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）F2-32：鼓标记传感器故障F2-35：栅级电压校正故障F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障C2 高压发生器故障电极丝短路或断路CC 原稿尺寸传感器误检测EE-EU：色粉不足EE-EL：色粉过多CH：亮是盖打开闪烁是显影组件安装不到位夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式1:投币模式)26-4 本机双面动作设置(0:无双面1:有双面功能)26-5 计数器方式设定(0:双面计数1:单面计数)26-6 发送地设定(5:中国6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭1打开)26-22 语言设定（打印卡面板语言）(0:日语1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机1:不停)26-37 (0:载体计数到停机1:不停)26-38 光鼓超寿命停止设定（0停机1不停机）26-39 内存容量检测(16:16M内存32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转1：不可转）26-51 复印机暂停功能设定（0：不停1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速1:高速)43-13 定影纸张间隙控制(0:禁止1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。

ＥＰＳＯＮ　ＭＥ　ＯＦＦＩＣＥ　１１００简明维修手册　ＥＢＴＳ技术支持科　Ｖ１．０　目 录　－产品性能和参数　１．１产品规格……………………………………………………………………………………………… ２　１．２墨盒规格……………………………………………………………………………………………… ３　１．３双黑墨使用规则和状态监视器墨量显示…………………………………………………………… ４　１．４目标用户与前续产品Ｃ１１０的比较　………………………………………………………………… ５　－面板功能及操作　２．１面板外观　…………………………………………………………………………………………… ５　２．２按键功能……………………………………………………………………………………………… ６　２．３面板指示灯对应的打印机状态……………………………………………………………………… ７　－机械结构以及主要部件　－３．１机械结构……………………………………………………………………………………………… ８　－３．２主要部件……………………………………………………………………………………………… ９　－机器拆装注意事项　４．１拆卸顺序……………………………………………………………………………………………… １０　４．２拆卸图示……………………………………………………………………………………………… １１　－维修调整　５．１调整程序……………………………………………………………………………………………… ４０　５．２拆装、更换备件所需做的调整……………………………………………………………………… ４２　－用户使用ＦＡＱ　用户使用ＦＡＱ……………………………………………………………………………………………… ４３　－ 维修案例……………………………………………………………………………………………………… ４４ 一、　产品性能和参数　１．１产品规格　Ø最高打印分辨率： ５７６０×１４４０ｄｐｉ　（带有智能墨滴变换技术），多至5种墨滴尺寸。

EPSON 打印机维修手册一：清EEPROM 及其它面板操作速查(打印机内存全清)针打LQ-300k+换行／换页＋进纸/退纸+暂停＋电源LX-300+换行／换页＋进纸/退纸+暂停＋电源LQ－580K：换行／换页＋进退纸+暂停＋电源.LQ-630K：清EEPROM：换行／换页＋进退纸+暂停＋电源.设置：进纸/退纸+ 暂停+ 电源键盘锁定：换行／换页+ 暂停+ 5 秒以上，响二声。

解锁：进纸/退纸+ 换行／换页＋on.LQ-670K：高速＋切纸＋电源LQ-680K :换行／换页＋进纸/退纸+暂停＋电源LQ-1600K3/K3＋，2600K字体＋切纸＋电源LQ-1600K4/K4+字体＋切纸＋电源LQ-2600K字体+ 切纸+ 电源DLQ-1000K：Line Feed + Form Feed + Micro Adjust↓+ 电源DLQ-3000K：清EEPROM：Selec Type + Paper Select + Pause ＋电源DLQ-3500K：LF/FF + Load/Eject + Pause + 电源喷墨COLOR切换+ 字体+ 进/退纸+ 暂停＋电源COLOR II切换+暂停+进纸+彩清洗＋电源COLOR 300进纸+清洗+电源，再按清洗10 秒COLOR 400/440/460进纸灯闪几秒后，按1、进/退纸清EEPROM2、清洗10 秒，清废墨计数器COLOR 500进纸+ 黑头清洗+ 彩头清洗+ on ，再按进纸键3 秒COLOR 600/640/66O/670进纸+清洗+电源缺纸灯闪5 秒后，再按1、进/退纸清EEPROM 及timer IC2、清洗10 秒，清废墨计数器COLOR 800／850初始化：进纸＋黑头清洗＋彩头清洗＋ON，松手再按彩头清洗10 秒COLOR 1520K切换＋进／退纸＋换行／换页＋微调↑+ 电源COLOR 3000暂停+ 换行/换页+ 微调↓+ 电源SP870/1270进/退纸+ 清洗+ on 然后按1、/退纸清EEPROM 及timer IC2、清洗10 秒，清废墨计数器SP 950:Paper + Roll paper + on 1. Paper (EEPROM)SP 2100/2200Paper + Roll paper + on 1. Paper (EEPROM)MJ－510进/退纸+ 清洗+ on 松手后再按进/退纸10 秒至进纸灯和缺墨灯闪MJ-850切换+ 暂停+ 电源, 再按进/退纸至省墨灯与暂停灯闪烁再按切换MJ-1000切换+ 省墨/压缩+ 进/退纸+ 暂停+ 电源MJ-1500K/K＋切换＋微调↓＋暂停＋换行／换页＋ON激光机EPL-5600:Item+1+Continue+On Line+开机EPL-5700:按切换键+操作继续键+联机键+开机EPL-5700L:操作同EPL-1220（参见1220 图示）EPL-5800:按切换键+操作继续键+联机键+开机EPL-5800L:驱动+ 属性→可选设定值Alt + Ctrl + Shift + W + 鼠标左键EPL-5900&EPL-6100:按住Start/Stop + Job Cancel + Information + 电源，直到联机和错误指示灯同时亮.EPL-5900L&EPL-6100L:1、计算机中选择打印机“属性”中的“可选设定值”项；2、时按住键盘的ALT+CTRL+SHIFT+“W”键，然后用鼠标点击屏幕中“可选设定值”项的任意空白区域，参考EPL-1220 图示；3、屏幕出现是否进行EEPROM 初始化的对话框，选择“YES“，操作完成。
