《地震勘探原理》各章节的复习要点第一章绪论（不作为考试内容）第二章地震波运动学理论§2.1 几何地震学基本概念1、基本概念，如地震子波：具有多个相位、延续60～100毫秒的稳定波形称为地震子波。

几何地震学:地震波的运动学是研究地震波,波前的空间位置与传播时间的关系，他与几何光学相似,也是引用波前,射线等几何图形来描述波的运动过程和规律,因此又叫几何地震学.地震勘探:通过人工方法激发地震波,研究地震波在地层中传播的情况,以查明地下的地质构造,力寻找油气田或其他勘探目的服务的一种物探方法.波面：介质中每一个同时开始振动的曲面。

射线：在几何地震学中，通常认为波及其能量是沿着一条“路径”从波源传到所考虑的一点P，然后又沿着那条“路径”从P点传向其他位置。

这样的假想路径称为通过P点的波线或射线。

振动图：在地震勘探中，每个检波器所记录的，便是那个检波器所在点处的地面振动，它的振动曲线习惯上叫做该点的振动图。

波剖面：在地震勘探中，通常把沿着测线画出的波形曲线叫做“波剖面”。

视速度和视波长：如果不是沿着波的传播方向而是沿着别的方向来确定波速和波长，得到的结果就不是波速和波长的真实值。

这样的结果叫做简谐波的视速度和视波长。

全反射：如果V2>V1，则有sinθ2>sinθ1，即θ2>θ1；当θ1增大到一定程度但还没到90°时，θ2已经增大到90°，这时透射波在第二种介质中沿界面“滑行”，出现了“全反射”现象，因为θ1再增大就不能出现透射波了。

雷克子波：2、基本原理反射定律：反射线位于入射平面内，反射角等于入射角，即。

透射定律：透射线也位于入射面内,入射角的正弦与透射角的正弦之比等于第一、第二两种介质中的波速之比，即Snell定律：惠更斯原理：在已知波前面（等时面）上的每一个点都可视为独立的、新的子波源，每个子波源都向各方发出新的波，称其为子波，子波以所在处的波速传播，最近的下一时刻的这些子波的包络面或线便是该时刻的波前面。

第三章地震资料采集方法与技术一．野外工作概述1.陆地石工基本情况介绍试验工作内容：①干扰波调查，了解工区内干扰波类型与特性。

②地震地质条件调查，了解低速带的特点、潜水面的位置、地震界面的存在与否、地震界面的质量如何（是否存在地震标志层）、速度剖面特点等。

③选择激发地震波的最佳条件，如激发岩性、激发药量、激发方式等。

④选择接收和记录地震波的最佳条件，包括最合适的观测系统、组合形式和仪器因素的选择等。

生产工作过程：地震队的组成（1）地震测量：把设计中的测线布置到工作地区，在地面上定出各激发点和接收排列上各检波点的位置（2）地震波的激发陆上地震勘探的震源类型：炸药震源和可控震源。

激发方式：炸药震源的井中激发、土坑等。

激发井深：潜水面以下1-3m，（6-7m）。

（3）地震波的接收实现方式：检波器、排列和地震仪器2.调查干扰波的方法（1）小排列（最常用）3-5m道距、连续观测目的：连续记录、追踪各种规则干扰波，分析研究干扰波的类型和分布规律。

从地震记录中可以得到干扰波的视周期和视速度等基本特征参数（2）直角排列适用于不知道干扰波传播方向的情况Δt1和Δt2的合矢量的方向近似于干扰波的传播方向（3）三分量检波器观测法（4）环境噪声调查信噪比：有效波的振幅/干扰波的振幅（规则）信号的能量/噪声的能量3.各种干扰波的类型和特点（1）规则干扰指具有一定主频和一定视速度的干扰波，如面波、声波、浅层折射波、侧面波等。

面波（地滚波）：在地震勘探中也称为地滚波，存在于地表附近，振幅随深度增加呈指数衰减。

其主要特点：①低频：几Hz～20Hz；②频散(Dispersion)：速度随频率而变化；③低速：100m/s ～1000m/s，通常为200m/s～500m/s；④质点的振动轨迹为逆时针方向的椭圆。

面波时距曲线是直线，记录呈现“扫帚状”，面波能量的强弱与激发岩性、激发深度以及表层地震地质条件有关。

（能量较强）声波：速度为340m/s左右，比较稳定，频率较高，延续时间较短，呈窄带出现。

《地震勘探原理与解释》复习要点第一章绪论（不作为考试内容）第二章地震波运动学理论§2.1 几何地震学基本概念1、掌握基本概念，如地震子波、波面、射线、振动图、波剖面、视速度、视波长、全反射、雷克子波。

2、掌握基本原理，如反射定律、透射定律、Snell定律、惠更斯原理、费马原理等。

3、地震波的分类。

§2.2 常速单界面的反射波特征及时距关系1、基本概念：时距曲线、时距曲面、时间场、自激自收、共激发点、偏移距、初至时间、纵测线、同相轴、正常时差、倾角时差、动校正等。

2、基本原理：虚震源原理、讨论时距曲线的实际意义、直达波时距曲线及方程、反射波时距曲线及方程、反射波时距曲线的主要特点。

§2.3 变速多界面的反射波特征及时距关系1、基本概念：均匀介质、层状介质、连续介质、参数方程、平均速度、射线方程、等时线方程、回折波、最大穿透深度等。

2、基本原理：水平层状介质和连续介质情况下讨论反射波时距曲线的基本思路；水平层状介质和连续介质情况下反射波时距曲线的主要特点。

§2.4 地震折射波运动学1、基本概念：折射波盲区、初至波、续至波、交叉时、信噪比等。

2、基本原理：产生折射波的条件；利用折射波法研究地下地层起伏的基本依据；折射波与反射波的主要差异。

3、分析理解：单界面（水平和倾斜）直达波、反射波与折射波时距曲线之间的关系；三层介质情况下折射波的时距曲线及其特点；折射波法在地震勘探中的应用。

§2.5 地震波动力学理论及应用本节不作为考试内容。

第三章地震资料采集方法与技术§3.1 野外工作概述1、掌握基本概念：低(降)速带、频散、群速度、相速度、多次波、虚反射、鸣震、交混回响。

2、掌握基本内容：试验工作内容、生产工作过程、激发条件、接收条件、调查干扰波的方法、干扰波的类型、各种干扰波的主要特点、面波特点、压制面波的方法、海上地震勘探的特点与特殊性、海上特殊干扰波、海上震源等。

第一章 地震勘探的理论基础1、各向同性介质：弹性与空间方向无明确关系的介质称各向同性介质，否则是各向异性介质。

2、泊松比σ：弹性体受力纵向伸长(缩短)与横向收缩(膨胀)的比值。

L L d d //∆∆=σ3、对于大多数沉积岩石，σ=0.25，∴V P =1.73V S 。

4、瑞雷面波(R 波)特点：(1) 波的能量分布在地表附近的介质中并随深度迅速衰减。

(2) 质点振动方向分上、下、坐、右，合成的振幅轨迹是椭圆(逆时针方向)，长轴垂直地面，长短轴比值是2/3。

(3) 当σ=0.25时，V R = 0.92V S =0.54V P ，速度低、频率低(10~30Hz)，波形宽。

(4) 有频散(波散)现象，不同频率的成分传播速度(相速度)不同，即群速度不等于相速度。

5、拉夫面波(L 波) 特点：能量沿地震界面分布，振动方向与传播方向垂直，振动平面平行界面，即为SH 波，由于水平振动，检波器接收不到。

6、地震波的特征：运动学特征——研究波在地层中传播的空间位置与传播时间的关系。

动力学特征——研究波在地层中传播的能量(振幅)变化和波形特征(频谱)。

7、惠更斯原理(1690)也叫波前原理，说明波向前传播的规律。

在弹性介质中，任意时刻波前面上的每一点，都可看作是一个新的波源(子波)而产生二次扰动，新波前的位置可认为是该时刻各子波波前的包络。

惠更斯原理只给出了波传播的空间位置，而不能给出波传播的物理状态。

菲涅尔(1814)对惠更斯原理进行了补充：波在传播时，任意点处的振动，相当于上一时刻波前面上全部新震源产生的子波在该点处相互干涉的合成波。

8、视速度定理地震波的传播是沿射线方向进行的，而观测地震波是沿测线方向进行的，其方向和射线方向不一致。

波前沿测线传播的速度不是真速度V ，而是视速度*V 。

αsin //=∆∆=∆∆∆∆=*xs t x t s V V βαcos sin V V V ==* 式中 α——射线与地面法线的夹角，称入射角；β——波前与地面法线的夹角，称出射角。

第一章1.油气勘探方法：地质方法，地球物理勘探方法（重，磁，电，地震，地球物理测井），地球化学勘探方法，钻探方法。

2.地震勘探概念：用人工方法引发地震，用仪器在地面以一定的方式记录爆炸发生后地面各接收点的振动信息，利用原始记录经处理后的成果来推断地下地质构造的特点。

3.地震勘探的环节：野外资料采集，室内资料处理，地震资料解释第二章1.地震波动需的研究内容：研究波前面的空间位置与其传播时间的关系2.地震波的本质：一种在岩层中传播的弹性波。

3.波前：某一时刻介质中的各点刚好开始振动，这些点连成的曲面就叫做波前，也叫波阵面。

4波后：某一时刻介质中的各点的振动刚好停止，这些点连成的曲面叫做波后，也叫波尾。

（注：不指明时刻来谈论波前是无意义的）5.振动图：在地震勘探中，某个检波器记录的是它自己所在位置的地面振动，它的振动曲线就叫做该点的振动图。

6.波剖面：沿着测线画出的波形曲线（以某一直线为X轴，选定一个时刻t,纵坐标代表各点相对平衡位置的位移，这样可作出一条曲线，叫做波形曲线）叫做波剖面7.反射定律：反射线位于入射平面（入射线和法线所确定的垂直于分界面的平面）内，反射角等于入射角。

8.射线平面：入射线，过入射点的界面法线，反射线三者所决定的平面9.透射定律：透射线位于入射平面内，入射角的正弦与透射角的正弦比等于第1，第2两种介质中的波速之比（记得把公式写上）10.斯奈尔定律（书本30页）：11.费马原理：波在各种介质中的传播路径满足所用时间为最短的条件12.惠更斯原理：波在传播过程中，任一时刻的波前面上的每一点都可以看作是一个新的点震源，由它产生二次扰动，形成子波前，这些子波前的包络面(envelope) ，就是新的波前面。

反映了波传播的空间位置、形态。

根据这个原理可以通过作图的方法，由已知t时刻波前的位置去求出t+Δt时刻的波前。

13.惠更斯菲涅耳原理：波传播时，任一点处质点的新扰动，相当于上一时刻波前面上全部新震源所产生的子波在该点处相互干涉叠加形成的合成波。

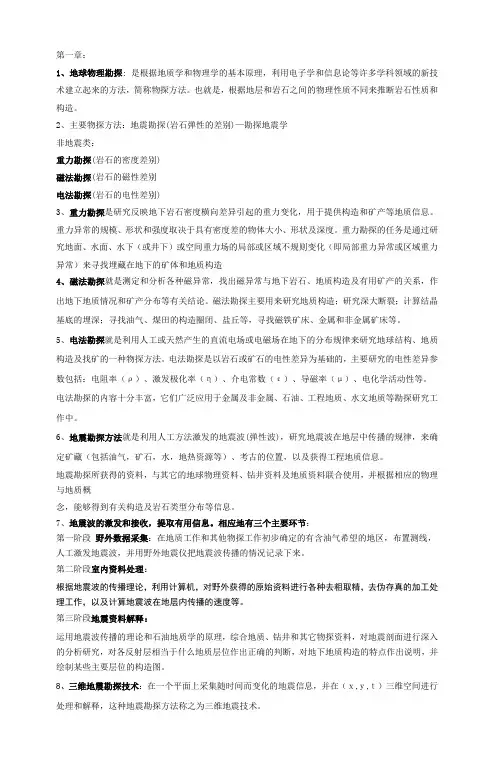

第一章：1、地球物理勘探:是根据地质学和物理学的基本原理，利用电子学和信息论等许多学科领域的新技术建立起来的方法，简称物探方法。

也就是，根据地层和岩石之间的物理性质不同来推断岩石性质和构造。

2、主要物探方法：地震勘探(岩石弹性的差别)—勘探地震学非地震类：重力勘探(岩石的密度差别)磁法勘探(岩石的磁性差别电法勘探(岩石的电性差别)3、重力勘探是研究反映地下岩石密度横向差异引起的重力变化，用于提供构造和矿产等地质信息。

重力异常的规模、形状和强度取决于具有密度差的物体大小、形状及深度。

重力勘探的任务是通过研究地面、水面、水下（或井下）或空间重力场的局部或区域不规则变化（即局部重力异常或区域重力异常）来寻找埋藏在地下的矿体和地质构造4、磁法勘探就是测定和分析各种磁异常，找出磁异常与地下岩石、地质构造及有用矿产的关系，作出地下地质情况和矿产分布等有关结论。

磁法勘探主要用来研究地质构造；研究深大断裂；计算结晶基底的埋深；寻找油气、煤田的构造圈闭、盐丘等，寻找磁铁矿床、金属和非金属矿床等。

5、电法勘探就是利用人工或天然产生的直流电场或电磁场在地下的分布规律来研究地球结构、地质构造及找矿的一种物探方法。

电法勘探是以岩石或矿石的电性差异为基础的，主要研究的电性差异参数包括：电阻率（ρ）、激发极化率（η）、介电常数（ε）、导磁率（μ）、电化学活动性等。

电法勘探的内容十分丰富，它们广泛应用于金属及非金属、石油、工程地质、水文地质等勘探研究工作中。

6、地震勘探方法就是利用人工方法激发的地震波(弹性波)，研究地震波在地层中传播的规律，来确定矿藏（包括油气，矿石，水，地热资源等）、考古的位置，以及获得工程地质信息。

地震勘探所获得的资料，与其它的地球物理资料、钻井资料及地质资料联合使用，并根据相应的物理与地质概念，能够得到有关构造及岩石类型分布等信息。

7、地震波的激发和接收，提取有用信息。

相应地有三个主要环节：第一阶段野外数据采集：在地质工作和其他物探工作初步确定的有含油气希望的地区，布置测线，人工激发地震波，并用野外地震仪把地震波传播的情况记录下来。

《地震勘探原理与解释》复习要点第一章绪论（不作为考试内容）地震波运动学理论§2.1 几何地震学基本概念1、掌握基本概念，如地震子波、波面、射线、振动图、波剖面、视速度、视波长、全反射、雷克子波。

2、掌握基本原理，如反射定律、透射定律、Snell定律、惠更斯原理、费马原理等。

3、地震波的分类。

§2.2 常速单界面的反射波特征及时距关系1、基本概念：时距曲线、时距曲面、时间场、自激自收、共激发点、偏移距、初至时间、纵测线、同相轴、正常时差、倾角时差、动校正等。

2、基本原理：虚震源原理、讨论时距曲线的实际意义、直达波时距曲线及方程、反射波时距曲线及方程、反射波时距曲线的主要特点。

§2.3 变速多界面的反射波特征及时距关系1、基本概念：均匀介质、层状介质、连续介质、参数方程、平均速度、射线方程、等时线方程、回折波、最大穿透深度等。

2、基本原理：水平层状介质和连续介质情况下讨论反射波时距曲线的基本思路；水平层状介质和连续介质情况下反射波时距曲线的主要特点。

§2.4 地震折射波运动学1、基本概念：折射波盲区、初至波、续至波、交叉时、信噪比等。

2、基本原理：产生折射波的条件；利用折射波法研究地下地层起伏的基本依据；折射波与反射波的主要差异。

3、分析理解：单界面（水平和倾斜）直达波、反射波与折射波时距曲线之间的关系；三层介质情况下折射波的时距曲线及其特点；折射波法在地震勘探中的应用。

§2.5 地震波动力学理论及应用本节不作为考试内容。

第三章地震资料采集方法与技术§3.1 野外工作概述1、掌握基本概念：低(降)速带、频散、群速度、相速度、多次波、虚反射、鸣震、交混回响。

2、掌握基本内容：试验工作内容、生产工作过程、激发条件、接收条件、调查干扰波的方法、干扰波的类型、各种干扰波的主要特点、面波特点、压制面波的方法、海上地震勘探的特点与特殊性、海上特殊干扰波、海上震源等。
