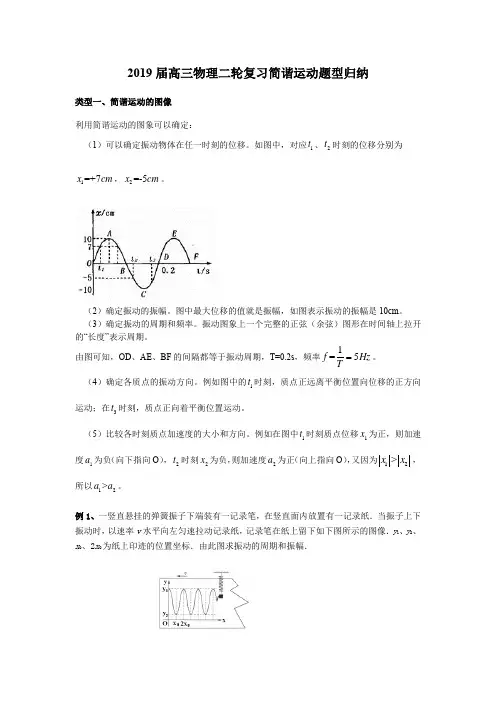

2019届高三物理二轮复习简谐运动题型归纳类型一、简谐运动的图像利用简谐运动的图象可以确定：（1）可以确定振动物体在任一时刻的位移。

如图中，对应1t 、2t 时刻的位移分别为 1=+7x cm ，2=-5x cm 。

（2）确定振动的振幅。

图中最大位移的值就是振幅，如图表示振动的振幅是10cm 。

（3）确定振动的周期和频率。

振动图象上一个完整的正弦（余弦）图形在时间轴上拉开的“长度”表示周期。

由图可知，OD 、AE 、BF 的间隔都等于振动周期，T=0.2s ，频率1=5f Hz T 。

（4）确定各质点的振动方向。

例如图中的1t 时刻，质点正远离平衡位置向位移的正方向运动；在3t 时刻，质点正向着平衡位置运动。

（5）比较各时刻质点加速度的大小和方向。

例如在图中1t 时刻质点位移1x 为正，则加速度1a 为负（向下指向O ）， 2t 时刻2x 为负，则加速度2a 为正（向上指向O ），又因为12>x x ，所以12>a a 。

例1、一竖直悬挂的弹簧振子下端装有一记录笔，在竖直面内放置有一记录纸．当振子上下振动时，以速率v 水平向左匀速拉动记录纸，记录笔在纸上留下如下图所示的图像．y 1、y 2、x 0、2x 0为纸上印迹的位置坐标．由此图求振动的周期和振幅．【答案】 02x v 122y y - 【解析】设周期为T ，振幅为A . 由题图得02x T v =，122y y A -=. 举一反三【变式1】一质点简谐运动的振动图象如图所示。

（1）该质点振动的振幅是 cm ；周期是 s ；初相是________。

（2）写出该质点简谐运动的表达式，并求出当t=1s 时质点的位移。

【答案】（1）A=8cm ，T=0.2s ，=2πϕ；（2）=8sin (10+)cm 2x t ππ =8x cm【解析】（1）由质点振动图象可得A=8cm ，T=0.2s ，=2πϕ （2）2=10Tπωπ= rad/s 质点简谐运动表达式为=8sin (10+)cm 2x t ππ，当t=1s 时，=8x cm 。

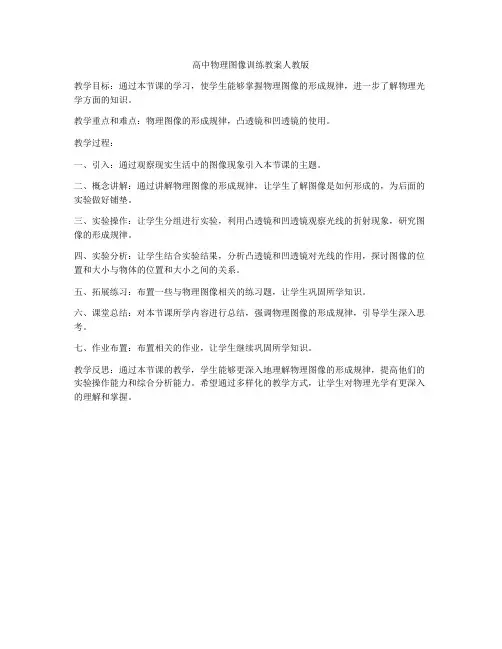

高中物理图像训练教案人教版
教学目标：通过本节课的学习，使学生能够掌握物理图像的形成规律，进一步了解物理光学方面的知识。

教学重点和难点：物理图像的形成规律，凸透镜和凹透镜的使用。

教学过程：
一、引入：通过观察现实生活中的图像现象引入本节课的主题。

二、概念讲解：通过讲解物理图像的形成规律，让学生了解图像是如何形成的，为后面的实验做好铺垫。

三、实验操作：让学生分组进行实验，利用凸透镜和凹透镜观察光线的折射现象，研究图像的形成规律。

四、实验分析：让学生结合实验结果，分析凸透镜和凹透镜对光线的作用，探讨图像的位置和大小与物体的位置和大小之间的关系。

五、拓展练习：布置一些与物理图像相关的练习题，让学生巩固所学知识。

六、课堂总结：对本节课所学内容进行总结，强调物理图像的形成规律，引导学生深入思考。

七、作业布置：布置相关的作业，让学生继续巩固所学知识。

教学反思：通过本节课的教学，学生能够更深入地理解物理图像的形成规律，提高他们的实验操作能力和综合分析能力。

希望通过多样化的教学方式，让学生对物理光学有更深入的理解和掌握。

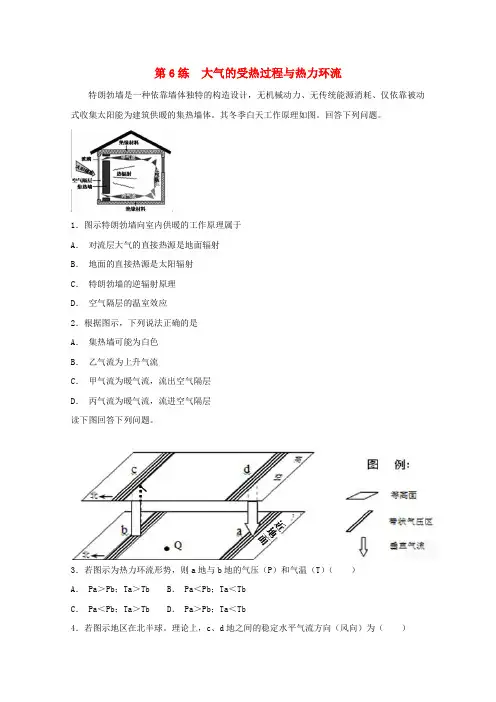

第6练大气的受热过程与热力环流特朗勃墙是一种依靠墙体独特的构造设计，无机械动力、无传统能源消耗、仅依靠被动式收集太阳能为建筑供暖的集热墙体。

其冬季白天工作原理如图。

回答下列问题。

1．图示特朗勃墙向室内供暖的工作原理属于A．对流层大气的直接热源是地面辐射B．地面的直接热源是太阳辐射C．特朗勃墙的逆辐射原理D．空气隔层的温室效应2．根据图示，下列说法正确的是A．集热墙可能为白色B．乙气流为上升气流C．甲气流为暖气流，流出空气隔层D．丙气流为暖气流，流进空气隔层读下图回答下列问题。

3．若图示为热力环流形势，则a地与b地的气压（P）和气温（T）（）A． Pa＞Pb；Ta＞Tb B． Pa＜Pb；Ta＜TbC． Pa＜Pb；Ta＞Tb D． Pa＞Pb；Ta＜Tb4．若图示地区在北半球。

理论上，c、d地之间的稳定水平气流方向（风向）为（）A．东风 B．东北风 C．南风 D．西南风读“热力环流示意图”（曲线表示等压面）回答下列问题。

5．图中①、②、③、④四点的气压大小比较正确的是 ( )A．①>② B．①>③ C．①>④ D．②>③6．图中①、②、③、④四点的空气运动方向正确的是( )A．②→① B．①→④ C．③→④ D．③→②每年十月通常秋高气爽的北京，今年深陷重重雾霾污染中。

28日开始的雾霾严重污染北京并将延续到29日，能见度很低，给道路交通和市民出行带来不便。

如图为城区立交在浓雾中若隐若现．回答下列问题。

7．深秋初冬时节也是该地大雾多发期，这其中的道理是（）A．昼夜温差减小，水汽易凝结，但风力微弱，水汽不易扩散B．昼夜温差减小，水汽不易凝结，直接悬浮于大气中C．昼夜温差较大，水汽不易凝结，直接附着在地面上D．昼夜温差较大，水汽易凝结，且该季节晴好天气多，有利于扬尘的产生8．读图可以发现此时虽然为浓雾天气，能见度不是很好，但是红绿色的交通信号灯却是很醒目。

运用地理原理分析大雾期间红、绿色光仍然很醒目的原因（）A．红、绿色光不容易被散射 B．红、绿色光最容易被散射C．红、绿色光不容易被遮挡 D．红、绿色光不容易被吸收读图“大气受热过程示意图”，完成下列问题。

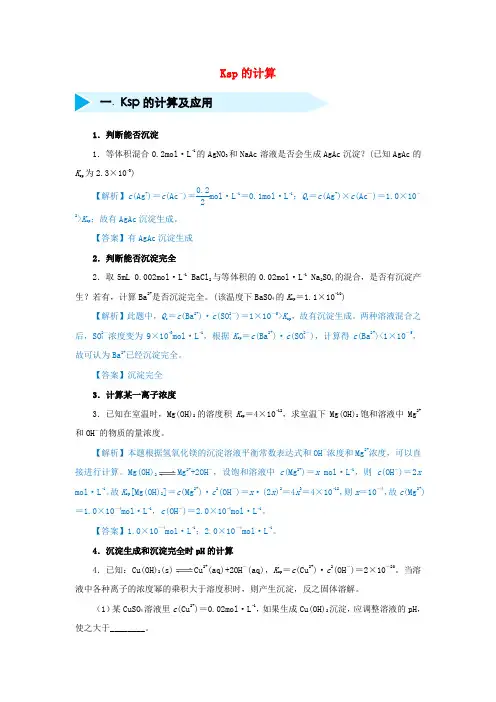

Ksp的计算1．判断能否沉淀1．等体积混合0.2mol·L−1的AgNO3和NaAc溶液是否会生成AgAc沉淀？(已知AgAc的K sp为2.3×10−3)【解析】c(Ag+)＝c(Ac－)＝0.22mol·L−1＝0.1mol·L−1；Q c＝c(Ag+)×c(Ac－)＝1.0×10－2>Ksp；故有AgAc沉淀生成。

【答案】有AgAc沉淀生成2．判断能否沉淀完全2．取5mL 0.002mol·L−1 BaCl2与等体积的0.02mol·L−1 Na2SO4的混合，是否有沉淀产生？若有，计算Ba2+是否沉淀完全。

(该温度下BaSO4的K sp＝1.1×10−10)【解析】此题中，Q c＝c(Ba2+)·c(SO2－4)＝1×10－5>K sp，故有沉淀生成。

两种溶液混合之后，SO2－4浓度变为9×10−3mol·L−1，根据K sp＝c(Ba2+)·c(SO2－4)，计算得c(Ba2+)<1×10－5，故可认为Ba2+已经沉淀完全。

【答案】沉淀完全3．计算某一离子浓度3．已知在室温时，Mg(OH)2的溶度积K sp＝4×10−12，求室温下Mg(OH)2饱和溶液中Mg2+和OH－的物质的量浓度。

【解析】本题根据氢氧化镁的沉淀溶液平衡常数表达式和OH－浓度和Mg2+浓度，可以直接进行计算。

Mg(OH)2Mg2++2OH－，设饱和溶液中c(Mg2+)＝x mol·L−1，则c(OH－)＝2x mol·L−1。

故K sp[Mg(OH)2]＝c(Mg2+)·c2(OH－)＝x·(2x)2＝4x3＝4×10−12，则x＝10－4，故c(Mg2+)＝1.0×10－4mol·L−1，c(OH－)＝2.0×10−4mol·L−1。

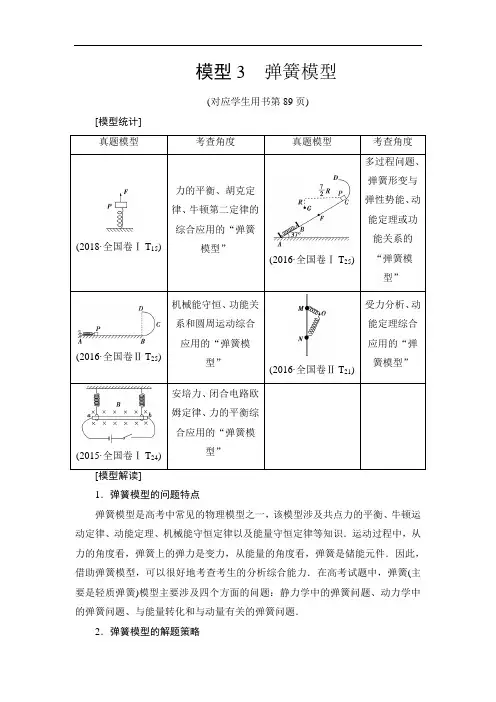

模型3弹簧模型(对应学生用书第89页)[模型统计]1．弹簧模型的问题特点弹簧模型是高考中常见的物理模型之一，该模型涉及共点力的平衡、牛顿运动定律、动能定理、机械能守恒定律以及能量守恒定律等知识．运动过程中，从力的角度看，弹簧上的弹力是变力，从能量的角度看，弹簧是储能元件．因此，借助弹簧模型，可以很好地考查考生的分析综合能力．在高考试题中，弹簧(主要是轻质弹簧)模型主要涉及四个方面的问题：静力学中的弹簧问题、动力学中的弹簧问题、与能量转化和与动量有关的弹簧问题．2．弹簧模型的解题策略(1)力学特征：轻质弹簧不计质量，并且因软质弹簧的形变发生改变需要一段时间，在瞬间内形变量可以认为不变，因此，在分析瞬时变化时，可以认为弹簧的弹力不突变．(2)过程分析：弹簧的弹力是一种由形变而决定大小和方向的力．当题目中出现弹簧时，首先要注意弹力的大小和方向与形变相对应，从弹簧的形变分析入手，先确定弹簧原长位置、现长位置、平衡位置等，找出形变量x与物体空间位置变化的几何关系，分析形变所对应的弹力大小、方向，结合物体受其他力的情况来综合分析物体的运动状态．(3)功能关系：在求弹簧的弹力做功时，因该变力随形变量而线性变化，可以先求平均力，再用功的定义进行计算，也可根据动能定理和功能关系求解．同时要注意弹力做功等于弹性势能增量的负值，因此在求弹力的功或弹性势能的改变时，一般从能量的转化与守恒的角度来求解．(4)临界分析：弹簧一端有关联物、另一端固定时，当弹簧伸长到最长或压缩到最短时，物体速度有极值，弹簧的弹性势能最大，此时也是物体速度方向发生改变的时刻；若关联物与接触面间光滑，当弹簧恢复原长时，物体速度最大，弹性势能为零；若关联物与接触面间粗糙，物体速度最大时弹力与摩擦力平衡，此时弹簧并没有恢复原长，弹性势能也不为零．3．弹簧模型的主要问题(1)与弹簧关联物体受力变化前后的加速度问题．(2)与弹簧关联两个相互接触的物体分离的临界问题．(3)与弹簧关联物体的碰撞问题．(4)与热力学、振动、电磁学综合的弹簧问题．[模型突破]考向1弹簧模型中的平衡问题[典例1]如图1所示，质量为m1的物体A压在放于地面上的竖直轻弹簧L1(劲度系数为k1)上，上端与轻弹簧L2(劲度系数为k2)相连，轻弹簧L2上端与质量为m2的物体B相连，物体B通过轻绳跨过光滑的定滑轮与轻质小桶P相连，A、B均静止．现缓慢地向小桶P内加入细沙，当弹簧L1恰好恢复原长时(小桶一直未落地)，求：图1(1)小桶P 内所加入细沙的质量；(2)小桶在此过程中下降的距离．【解析】 (1)当L 1恢复原长时，对A 、B 整体分析，绳子的拉力为F ＝(m 1＋m 2)g ，即小桶中细沙的质量为m 1＋m 2.(2)开始时，对A 、B 整体受力分析得k 1x 1＝(m 1＋m 2)g ，式中x 1为弹簧L 1的压缩量，则x 1＝(m 1＋m 2)g k 1对B 受力分析得k 2x 2＝m 2g ，式中x 2为弹簧L 2的压缩量，则x 2＝m 2g k 2当L 1恢复原长时，对A 受力分析得k 2x 2′＝m 1g ，式中x 2′为弹簧L 2的伸长量，则x 2′＝m 1g k 2在整个过程中，小桶下降的距离h ＝x 1＋x 2＋x 2′＝(m 1＋m 2)g ⎝ ⎛⎭⎪⎫1k 1＋1k 2. 答案：(1)m 1＋m 2 (2)(m 1＋m 2)g ⎝ ⎛⎭⎪⎫1k 1＋1k 2考向2 弹簧模型中的瞬时问题[典例2] 细绳拴一个质量为m 的小球，小球将左端固定在墙上的轻弹簧压缩了距离x (小球与弹簧不连接)，小球静止时弹簧在水平位置，细绳与竖直方向的夹角为53°，小球距地面的高度为h ，如图2所示．下列说法中正确的是( )图2A ．细线烧断后，小球做平抛运动B ．细绳烧断后，小球落地的速度等于2ghC ．剪断弹簧瞬间，细绳的拉力为53mgD ．细绳烧断瞬间，小球的加速度大小为53gD [将细绳烧断后，小球受到重力和弹簧弹力的共同作用，合力方向斜向右下方，并不是只有重力的作用，所以小球不是做平抛运动，故A 错误；小球只做自由落体运动时，根据v 2＝2gh 得落地速度是v ＝2gh ，而现在除重力外还有弹簧的弹力对小球做功，所以小球落地时的速度一定大于2gh ，故B 错误；小球静止时，对小球进行受力分析如图所示，由平衡条件得，细绳的拉力大小T ＝mg cos 53°＝53mg ，弹簧弹力的大小F ＝mg tan 53°＝43mg ，剪断弹簧瞬间，细绳的拉力发生突变，不再为T ＝53mg ，故C 错误；细绳烧断瞬间，弹簧的弹力不变，则小球所受的合力与细绳烧断前细绳中的拉力大小相等、方向相反，此时F 合＝T ，可知此瞬间小球的加速度大小a ＝F 合m ＝53g ，故D 正确．](2018·唐山二模)A 、B 两球质量相同，静止在倾角为30°的斜面上．两球之间栓接有轻弹簧．A球与挡板接触，B 球通过细线与斜面顶端相连，细线绷紧，系统处于静止状态．则撤去挡板瞬间( )A ．弹簧弹力一定变大B ．细线拉力一定变大C ．A 球一定处于失重状态D ．B 球一定处于平衡状态D [开始时，弹簧可能处于压缩状态，则撤去挡板瞬间，小球A 向下运动，弹簧伸长，弹力变小，则绳的拉力增大，选项A 错误；若开始时弹簧处于伸长状态，且挡板的弹力为零，则撤去挡板瞬间，A 球仍静止，不是处于失重状态，选项B 、C 错误；B 球被细线拉住，一定处于平衡状态，选项D 正确．]考向3 弹簧模型中的动力学和能量问题[典例3] (2018·广西三市联考)如图3所示，有一倾角为θ＝37°的粗糙硬杆，其上套一底端固定且劲度系数为k ＝10 N/m 的轻弹簧，弹簧自然伸长时上端在Q 点，弹簧与杆间摩擦忽略不计．一个质量为m ＝5 kg 的小球套在此硬杆上，从P 点由静止开始滑下，经过t ＝2 s 后，P 与弹簧自由端Q 相碰，PQ 间的距离L ＝4m ，弹簧的弹性势能与其形变量x 的关系为E p ＝12kx 2.已知sin 37°＝0.6，cos 37°＝0.8，重力加速度g 取10 m/s 2.求：图3(1)小球与硬杆之间的动摩擦因数μ；(2)小球向下运动过程中速度最大时弹簧的弹性势能．【解析】 小球做匀加速直线运动，根据运动学公式和牛顿第二定律即可求出动摩擦因数；当小球加速度为零时，速度最大，根据平衡条件求出压缩量，再根据E p ＝12kx 2求出速度最大时弹簧的弹性势能．(1)小球由静止做匀加速直线运动，则有：L ＝12at 2，解得：a ＝2 m/s 2.根据牛顿第二定律得：mg sin 37°－μmg cos 37°＝ma解得：μ＝0.5.(2)当小球加速度为零时，速度最大即有：mg sin 37°＝μmg cos 37°＋kx解得：x ＝1 m所以弹性势能为：E p ＝12kx 2＝12×10×12J ＝5 J.【答案】 (1)0.5 (2)5 J(多选)如图甲所示，倾角θ＝30°的光滑斜面固定在水平面上，自然伸长的轻质弹簧一端固定在斜面底端的挡板上．一质量为m 的小球，从离弹簧上端一定距离的位置由静止释放，接触弹簧后继续向下运动．小球运动的v -t 图象如图乙所示，其中OA 段为直线段，AB 段是与OA 相切于A 点的平滑曲线，BC 是平滑曲线，不考虑空气阻力，重力加速度为g .关于小球的运动过程，下列说法正确的是( )A ．小球在tB 时刻所受弹簧的弹力等于12mgB ．小球在tC 时刻的加速度大于12gC ．小球从t C 时刻所在的位置由静止释放后，能回到出发点D ．小球从t A 时刻到t C 时刻的过程中，重力势能的减少量等于弹簧弹性势能的增加量ABC [小球在t B 时刻速度达到最大，此时弹簧的弹力等于重力沿斜面的分力，即此时F 弹＝mg sin 30°＝12mg ，故A 正确；由题意可知，t A 时刻小球刚好与弹簧接触且弹簧无形变，此时小球的加速度a A ＝12g ，由图乙可知，A 点图线斜率的绝对值小于C 点图线斜率的绝对值，分析可知小球在t C 时刻的加速度大于12g ，故B 正确；整个过程中，弹簧和小球组成的系统机械能守恒，故小球从C 点释放能到达原来的释放点，故C 正确；小球从t A 时刻到t C 时刻的过程中，由系统机械能守恒知小球重力势能的减少量与动能的减少量之和等于弹簧弹性势能的增加量，故D 错误．]考向4 弹簧模型中的动量问题[典例4] (2018·衡阳第三次联考)如图4所示，轻弹簧的一端固定在竖直墙上，质量为2m 的光滑弧形槽静止放在光滑水平面上．弧形槽底端与水平面相切，一个质量为m 的物块从槽高h 处开始自由下滑，下列说法错误的是( )图4A ．在下滑过程中，物块和弧形槽组成的系统机械能守恒B ．在下滑过程中，物块和槽的水平方向动量守恒C ．物块压缩弹簧的过程中，弹簧的最大弹性势能E p ＝23mghD ．物块被弹簧反弹后，离开弹簧时的速度大小为2gh 3D [物块下滑过程，只有重力做功，系统机械能守恒，故A 正确；物块下滑过程，滑块与弧形槽组成的系统水平方向所受合外力为零，系统水平方向动量守恒，故B 正确；设物块到达水平面时速度大小为v 1，槽的速度大小为v 2，且可判断物块速度方向向右，槽的速度方向向左，以向右为正方向，在物块下滑过程中，槽和物块组成的系统水平方向动量守恒，由动量守恒定律得：m v 1－2m v 2＝0，由机械能守恒定律得：mgh ＝12m v 21＋12·2m v 22，由以上两式解得：v 1＝2gh 3，v 2＝gh3，物块与弹簧相互作用过程系统机械能守恒，物块离开弹簧时速度大小与物块接触弹簧前的速度大小相等，v ＝v 1＝2gh3，故D 错误；物块与弹簧相互作用过程系统机械能守恒，物块速度为零时，弹簧的弹性势能最大，由机械能守恒定律可知，最大弹性势能E p ＝12m v 21＝2mgh 3，故C 正确；本题选错误的，故选D.](多选)如图所示，连接有轻弹簧的物块a 静止于光滑水平面上，物块b 以一定初速度向左运动．下列关于a 、b 两物块的动量p 随时间t 的变化关系图象，合理的是( )BCD[b与弹簧接触后，弹力慢慢增大，故两物体的加速度一定先增大后减小，故A不正确；b与弹簧接触后，压缩弹簧，b做减速运动，a做加速运动，且在运动过程中系统的动量守恒，如果b的质量较小，可能出现b反弹的现象，故B正确；由B中分析可知，两球满足动量守恒定律，并且如果a、b两球的质量相等，则可以出现C中的运动过程，故C正确；由B中分析可知，两球满足动量守恒定律，如果a的质量很小，可能出现D中的运动过程，故D正确．]。

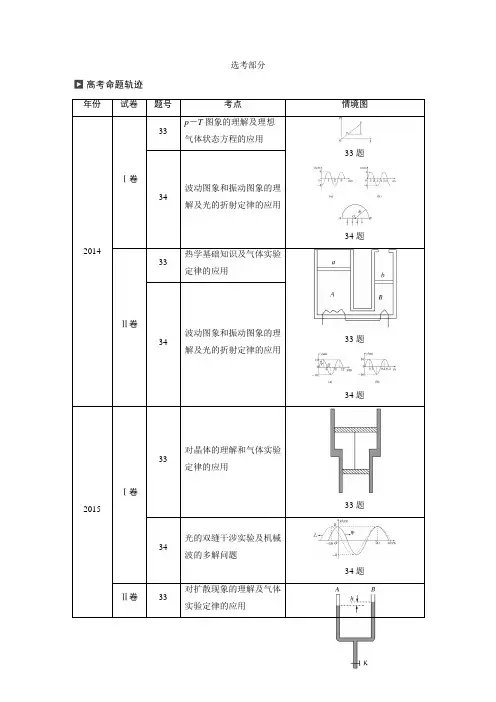

选考部分年份试卷题号考点情境图2014Ⅰ卷33p－T图象的理解及理想气体状态方程的应用33题34题34波动图象和振动图象的理解及光的折射定律的应用Ⅱ卷33热学基础知识及气体实验定律的应用33题34题34波动图象和振动图象的理解及光的折射定律的应用2015Ⅰ卷33对晶体的理解和气体实验定律的应用33题34光的双缝干涉实验及机械波的多解问题34题Ⅱ卷33对扩散现象的理解及气体实验定律的应用34光的折射现象的理解及机械波的传播33题34题2016Ⅰ卷33对热力学定律的理解及气体实验定律的应用34题34机械波的理解和折射定律的应用Ⅱ卷33对p－T图象的理解及气体实验定律的应用33题34对电磁波的理解及机械波的传播Ⅲ卷33对内能的理解及气体实验定律的应用33题34题34对波动和振动的理解及折射定律的应用2017Ⅰ卷33气体分子运动规律及气体实验定律的应用34波的干涉现象的理解及光的折射定律的应用33题34题Ⅱ卷33热力学定律和气体实验定律的综合及气体实验定律的应用33题34题34双缝干涉实验及光的折射定律的应用Ⅲ卷33对p－V图象的理解及气体实验定律的应用33题34波动图象的理解及折射定律的应用34题2018Ⅰ卷33T －V 图象的理解和热力学第一定律的结合及用气体实验定律处理关联气体问题33题34题34折射定律的应用和折射率的求解及波动图象和振动图象的理解和应用Ⅱ卷33对内能的理解及气体实验定律处理活塞汽缸问题33题34题34声波的传播和有关计算及折射定律的应用Ⅲ卷33p －V 图象的理解和热力学第一定律的应用及用气体实验定律处理玻璃管的关联气体问题34波传播的相关计算及折射定律的应用33题34题第1课时热学高考题型1热学基本概念和规律的理解例1(多选)(2018·全国卷Ⅱ·33(1))对于实际的气体，下列说法正确的是()A．气体的内能包括气体分子的重力势能B．气体的内能包括气体分子之间相互作用的势能C．气体的内能包括气体整体运动的动能D．气体的体积变化时，其内能可能不变E．气体的内能包括气体分子热运动的动能答案BDE解析气体的内能不考虑气体自身重力的影响，故气体的内能不包括气体分子的重力势能，A项错误；实际气体的内能包括气体的分子动能和分子势能两部分，B、E项正确；气体整体运动的动能属于机械能，不是气体的内能，C错误；气体体积变化时，分子势能发生变化，气体温度也可能发生变化，即分子势能和分子动能的和可能不变，D项正确．拓展训练1(多选)(2018·湖南省益阳市4月调研)下列关于热现象的叙述，正确的是() A．液晶与多晶体一样具有各向同性B．空气的相对湿度越大，空气中水蒸气的压强越接近该温度下的饱和汽压C．雨水不能透过布雨伞是因为液体表面存在张力D．一定质量的某种理想气体的内能与温度、体积都有关E．当分子间的引力与斥力平衡时，分子势能最小答案BCE解析液晶的某些性质具有各向异性，故A错误；根据相对湿度的特点可知，空气的相对湿度越大，空气中水蒸气的压强越接近该温度下的饱和汽压，故B正确；由于液体表面存在张力，故雨水不能透过布雨伞，故C正确；理想气体的分子势能不计，只与温度有关，与体积无关，故D错误；当r>r0时，分子力表现为引力，当r增大时，分子力做负功，则分子势能增大，当r<r0时，分子力表现为斥力，当r减小时，分子力做负功，则分子势能增大，所以当r＝r0时，分子势能最小，故E正确．拓展训练2(多选)(2018·四川省雅安市第三次诊断)下列说法正确的是()A．理想气体吸热后温度一定升高B．可视为理想气体的相同质量和温度的氢气与氧气相比，平均动能一定相等，内能一定不相等C．某理想气体的摩尔体积为V0，阿伏加德罗常数为N A，则该理想气体单个的分子体积为V0N A D．甲、乙两个分子仅在分子力的作用下由无穷远处逐渐靠近直到不能再靠近的过程中，分子引力与分子斥力都增大，分子势能先减小后增大E．扩散现象与布朗运动都能说明分子在永不停息地运动答案BDE解析根据热力学第一定律ΔU＝W＋Q得，物体的内能与做功和热传递有关，故一定质量的理想气体吸热时温度可以不变，故A错误；温度是理想气体分子的平均动能的标志，所以相同温度的氢气与氧气相比，平均动能一定相等，但氢气分子与氧气分子相比，氢气分子的质量小，所以相同质量的氢气的分子数比氧气的分子多，内能一定比氧气大，故B正确；某理想气体的摩尔体积为V0，阿伏加德罗常数为N A，可以求出该理想气体的每一个分子所占的空间为V0N A，由于气体分子之间的距离远大于分子的大小，所以单个气体分子的体积小于V0N A，故C错误；分子之间的距离减小时，分子引力与分子斥力都增大，甲、乙两个分子在只受分子力的作用下由无穷远处逐渐靠近直到不能再靠近的过程中，开始时分子之间的作用力表现为引力，距离减小的过程中分子力做正功，分子势能减小，分子之间的距离小于平衡位置的距离时，分子力表现为斥力，距离再减小的过程中分子力做负功，分子势能增大，故D正确；扩散现象与布朗运动都能说明分子在永不停息地运动，故E正确．拓展训练3(多选)(2018·河南省濮阳市第三次模拟)关于固体、液体和物态变化，下列说法正确的是( )A ．当人们感到潮湿时，空气的绝对湿度一定较大B ．当分子间距离增大时，分子间的引力减少、斥力增大C ．一定质量的理想气体，在压强不变时，气体分子每秒对器壁单位面积的平均碰撞次数随着温度升高而减少D ．水的饱和汽压随温度的升高而增大E ．叶面上的小露珠呈球形是由于液体表面张力的作用 答案 CDE解析 温度一定时，大气中相对湿度越大，水蒸发越慢，人就感受到越潮湿，故当人们感到潮湿时，空气的相对湿度一定较大，但绝对湿度不一定大，故A 错误；分子间距离增大时，分子间的引力和斥力均减小，故B 错误；温度升高，分子对器壁的平均撞击力增大，要保证压强不变，分子单位时间对器壁单位面积的平均碰撞次数必减少，故C 正确；饱和汽压与液体种类和温度有关，水的饱和汽压随温度的升高而增大，故D 正确；叶面上的小露珠呈球形是由于液体表面张力的作用，故E 正确．高考题型2 气体实验定律的应用例2 (2018·全国卷Ⅰ·33(2))如图1，容积为V 的汽缸由导热材料制成，面积为S 的活塞将汽缸分成容积相等的上下两部分，汽缸上部通过细管与装有某种液体的容器相连，细管上有一阀门K.开始时，K 关闭，汽缸内上下两部分气体的压强均为p 0.现将K 打开，容器内的液体缓慢地流入汽缸，当流入的液体体积为V8时，将K 关闭，活塞平衡时其下方气体的体积减小了V6.不计活塞的质量和体积，外界温度保持不变，重力加速度大小为g .求流入汽缸内液体的质量．图1答案15p 0S26g解析 设活塞再次平衡后，活塞上方气体的体积为V 1，压强为p 1，下方气体的体积为V 2，压强为p 2.在活塞下移的过程中，活塞上、下方气体的温度均保持不变，由玻意耳定律得 p 0·V2＝p 1V 1 p 0·V2＝p 2V 2 由已知条件得 V 1＝V 2＋V 6－V 8＝1324VV 2＝V 2－V 6＝V 3设活塞上方液体的质量为m ，由力的平衡条件得 p 2S ＝p 1S ＋mg 联立以上各式得 m ＝15p 0S 26g拓展训练4 (2018·山东省枣庄市二调)如图2所示，右端开口、横截面积为S 的绝热圆柱形汽缸水平放置在地面上，汽缸左边有加热装置，内部被质量为m 的绝热活塞A 和质量也为m 、导热性能良好的活塞B 分成长度相等的三个部分，两活塞厚度均不计且与汽缸接触良好．汽缸左边两部分分别封闭有理想气体P 和Q ，初始状态温度均为T 0.外界大气压强大小为4mg S ，g 为重力加速度，且保持恒定，忽略一切摩擦．图2(1)现对气体P 缓慢加热，求当活塞B 恰好到达汽缸右端时，气体P 的温度；(2)将汽缸竖直放置，继续给气体P 加热，求当活塞B 再次到达汽缸上端时，气体P 的温度． 答案 (1)2T 0 (2)3.3T 0解析 (1)在初状态，设P 气体长度为L ，加热过程中气体Q 的体积不发生变化．当活塞B 恰好移动至汽缸右端时，气体P 的长度变为2L .设此时气体P 的温度为T 1，因加热过程中P 气体做等压变化，由盖－吕萨克定律得：LS T 0＝2LS T 1，解得：T 1＝2T 0；(2)将汽缸竖直放置，继续给气体P 加热．当活塞B 再次到达汽缸上端时，设气体Q 的长度为L Q 、压强为p Q ，气体P 的长度为L P 、压强为p P .对活塞B 受力分析，由平衡条件可得：p 0S ＋mg ＝p Q S ，而p 0＝4mg S ，解得：p Q ＝54p 0，气体Q 做等温变化，由玻意耳定律得：p 0LS ＝p Q L Q S ，解得：L Q ＝45L ，由几何关系得：L Q ＋L P ＝3L ，解得：L P ＝115L ，对活塞A 受力分析，由平衡条件可得：p P S ＝p Q S ＋mg ，解得：p P ＝32p 0，由理想气体状态方程得：p 0LS T 0＝p P L P ST 2，解得：T 2＝3.3T 0.拓展训练5 (2018·湖北省十堰市调研)如图3所示，有两个不计质量的薄活塞M 、N 将两部分理想气体封闭在绝热汽缸内，温度均是27 ℃.M 活塞是导热的，N 活塞是绝热的，均可沿汽缸无摩擦地滑动，已知活塞的横截面积均为S ＝2 cm 2，初始时M 活塞相对于底部的高度为H ＝27 cm ，N 活塞相对于底部的高度为h ＝18 cm ，活塞足够高．现将一质量为m ＝400 g 的小物体放在M 活塞的上表面上，活塞下降．已知大气压强为p 0＝1.0×105 Pa ，取重力加速度g ＝10 m/s 2.图3(1)求稳定后活塞N 下部分气体的压强；(2)现通过加热丝对N 下部分气体进行缓慢加热，使气体的温度变为127 ℃，分别求稳定后活塞M 与活塞N 距离底部的高度． 答案 (1)1.2×105 Pa (2)27.5 cm 20 cm解析 (1)将两个活塞和小物体作为整体进行受力分析得： pS ＝mg ＋p 0S代入数据解得p ＝1.2×105 Pa(2)对N 下部分气体进行分析，由理想气体状态方程得： p 0hS T 1＝ph 2ST 2得：h 2＝20 cm 对M 下部分气体进行分析，根据玻意耳定律得：p0(H－h)S＝pLS得：L＝7.5 cm故此时活塞M距离底端的距离为H2＝20 cm＋7.5 cm＝27.5 cm.高考题型3气体实验定律与热力学第一定律的综合例3(2018·全国卷Ⅲ·33)(1)如图4，一定量的理想气体从状态a变化到状态b，其过程如p －V图中从a到b的直线所示．在此过程中________．图4A．气体温度一直降低B．气体内能一直增加C．气体一直对外做功D．气体一直从外界吸热E．气体吸收的热量一直全部用于对外做功(2)如图5所示，在两端封闭、粗细均匀的U形细玻璃管内有一段水银柱，水银柱的两端各封闭有一段空气．当U形管两端竖直朝上时，左、右两边空气柱的长度分别为l1＝18.0 cm和l2＝12.0 cm，左边气体的压强为12.0 cmHg.现将U形管缓慢平放在水平桌面上，没有气体从管的一边通过水银逸入另一边．求U形管平放时两边空气柱的长度．在整个过程中，气体温度不变．图5答案(1)BCD(2)22.5 cm7.5 cm解析(1)在p－V图中理想气体的等温线是双曲线的一支，而且离坐标轴越远温度越高，故从a到b温度升高，A错；一定质量的理想气体的内能由温度决定，温度越高，内能越大，B对；气体体积膨胀，对外做功，C对；根据热力学第一定律ΔU＝Q＋W，得Q＝ΔU－W，由于ΔU>0、W<0，故Q>0，气体吸热，D对；由Q＝ΔU－W可知，气体吸收的热量一部分用来对外做功，一部分用来增加气体的内能，E错．(2)设U形管两端竖直朝上时，左、右两边气体的压强分别为p1和p2.U形管水平放置时，两边气体压强相等，设为p.此时原左、右两边气柱长度分别变为l1′和l2′.由力的平衡条件有p1＝p2＋ρg(l1－l2)①式中ρ为水银密度，g为重力加速度大小．由玻意耳定律有p1l1＝pl1′②p2l2＝pl2′③两边气柱长度的变化量大小相等l1′－l1＝l2－l2′④由①②③④式和题给条件得l1′＝22.5 cm⑤l2′＝7.5 cm⑥拓展训练6(2018·广东省汕头市第二次模拟)如图6甲所示，一圆柱形绝热汽缸开口向上竖直放置，通过绝热活塞将一定质量的理想气体密封在汽缸内，活塞质量m＝1 kg、横截面积S ＝5×10－4m2，原来活塞处于A位置．现通过电热丝缓慢加热气体，直到活塞缓慢到达新的位置B，在此过程中，缸内气体的V－T图象如图乙所示．已知大气压强p0＝1.0×105 Pa，忽略活塞与汽缸壁之间的摩擦，重力加速度g＝10 m/s2.图6(1)求缸内气体的压强和活塞到达位置B 时缸内气体的体积；(2)若缸内气体原来的内能U 0＝72 J ，且气体内能与热力学温度成正比．求缸内气体变化过程中从电热丝吸收的总热量．答案 (1)1.2×105 Pa 6×10－4 m 3 (2)60 J解析 (1)活塞从A 位置缓慢到B 位置，活塞受力平衡，气体做等压变化，以活塞为研究对象：pS ＝p 0S ＋mg解得：p ＝p 0＋mg S ＝1.2×105 Pa 以气体为研究对象：V A T A ＝V B T B， 解得：V B ＝V A T B T A＝6×10－4 m 3 (2)由气体的内能与热力学温度成正比：U B U 0＝T B T A，解得：U B ＝108 J 外界对气体做功：W ＝－p (V B －V A )＝－24 J由热力学第一定律：ΔU ＝U B －U 0＝Q ＋W得气体变化过程中从电热丝吸收的总热量为Q ＝60 J ．高考题型4 热学综合问题例4 (2018·全国卷Ⅱ·33(2))如图7，一竖直放置的汽缸上端开口，汽缸壁内有卡口a 和b ，a 、b 间距为h ，a 距缸底的高度为H ；活塞只能在a 、b 间移动，其下方密封有一定质量的理想气体．已知活塞质量为m ，面积为S ，厚度可忽略；活塞和汽缸壁均绝热，不计它们之间的摩擦．开始时活塞处于静止状态，上、下方气体压强均为p 0，温度均为T 0.现用电热丝缓慢加热汽缸中的气体，直至活塞刚好到达b 处．求此时汽缸内气体的温度以及在此过程中气体对外所做的功．重力加速度大小为g .图7答案 ⎝⎛⎭⎫1＋h H ⎝⎛⎭⎫1＋mg p 0S T 0 (p 0S ＋mg )h 解析 开始时活塞位于a 处，加热后，汽缸中的气体先经历等容过程，直至活塞开始运动．设此时汽缸中气体的温度为T 1，压强为p 1，根据查理定律有p 0T 0＝p 1T 1① 根据力的平衡条件有p 1S ＝p 0S ＋mg ②联立①②式可得T 1＝⎝⎛⎭⎫1＋mg p 0S T 0③ 此后，汽缸中的气体经历等压过程，直至活塞刚好到达b 处，设此时汽缸中气体的温度为T 2；活塞位于a 处和b 处时气体的体积分别为V 1和V 2.根据盖—吕萨克定律有V 1T 1＝V 2T 2④ 式中V 1＝SH ⑤V 2＝S (H ＋h )⑥联立③④⑤⑥式解得T 2＝⎝⎛⎭⎫1＋h H ⎝⎛⎭⎫1＋mg p 0S T 0⑦ 从开始加热到活塞到达b 处的过程中，汽缸中的气体对外做的功为W ＝(p 0S ＋mg )h ⑧拓展训练7 (2018·山西省太原市三模)受啤酒在较高压强下能够溶解大量二氧化碳的启发，科学家设想了降低温室效应的“中国办法”：用压缩机将二氧化碳送入深海底，由于海底压强很大，海水能够溶解大量的二氧化碳使其永久储存起来，这样就为温室气体找到了一个永远的“家”．如图8所示，现将过程简化如下：在海平面上，开口向上、导热良好的汽缸内封存有一定质量的CO 2气体，用压缩机对活塞施加竖直向下的压力F ，此时缸内气体体积为V 0、温度为T 0.保持F 不变，将该容器缓慢送入温度为T 、距海平面深为h 的海底．已知大气压强为p 0，活塞横截面积为S ，海水的密度为ρ，重力加速度为g .不计活塞质量，缸内的CO 2始终可视为理想气体，求：图8(1)在海底时CO 2的体积．(2)若打开阀门K ，使容器内的一半质量的二氧化碳缓慢排出，当容器的体积变为打开阀门前的14时关闭阀门，则此时压缩机给活塞的压力F ′是多大？ 答案 (1)(p 0＋F S )TV 0(p 0＋F S＋ρgh )T 0 (2)2F ＋(p 0＋ρgh )S 解析 (1)海平面上的汽缸内CO 2的压强：p ＝p 0＋F S距海平面深为h 处汽缸内CO 2的压强：p 1＝p 0＋F S＋ρgh 由理想气体状态方程得：p 1V T ＝pV 0T 0，V ＝(p 0＋F S )TV 0(p 0＋F S＋ρgh )T 0 (2)以一半质量的CO 2气体为研究对象，溶解后容器内CO 2的压强：p ′＝p 0＋ρgh ＋F ′S由玻意耳定律得：p 1·V 2＝p ′V ′ 由题意得：V ′＝V 4联立解得F ′＝2F ＋(p 0＋ρgh )S .拓展训练8 (2018·福建省泉州市三模)如图9，在固定的汽缸A 和B 中分别用活塞封闭一定质量的理想气体，活塞面积之比为S A ∶S B ＝1∶2.两活塞以穿过B 底部的刚性细杆相连，可沿水平方向无摩擦滑动．两个汽缸都不漏气．初始时，A 、B 中气体的体积皆为V 0，温度皆为T 0＝300 K ，A 中气体压强p A ＝1.5p 0，p 0是汽缸外的大气压强．现对A 加热，使其中气体的压强升到p A ′＝2.0p 0，同时保持B 中气体的温度不变．求此时A 中气体的温度T A ′.图9答案 500 K解析 活塞平衡时，由平衡条件得：p A S A ＋p B S B ＝p 0(S A ＋S B )p A ′S A ＋p B ′S B ＝p 0(S A ＋S B )已知S B ＝2S AB 中气体初、末态温度相等，设末态体积为V B ，由玻意耳定律得：p B ′V B ＝p B V 0设A 中气体末态的体积为V A ，因为两活塞移动的距离相等，故有V A －V 0S A ＝V B －V 0S B对A 中气体由理想气体状态方程得：p A ′V A T A ′＝p A V 0T 0 解得：T A ′＝p A ′V A T 0p A V 0＝500 K. 专题强化练1．(多选)(2018·陕西省榆林市第三次模拟)下列说法正确的是( )A．一定温度下，水的饱和汽的压强是一定的B．一定质量的理想气体，升高相同的温度所吸收的热量与所经历的状态变化的过程有关C．单晶体有固定的熔点，多晶体和非晶体没有固定的熔点D．热力学第二定律的开尔文表述：不可能从单一热库吸收热量，使之完全变成功，而不产生其他影响E．一定质量的理想气体保持体积不变，由于单位体积内分子数不变，虽然温度升高，单位时间内撞击单位面积的分子数不变答案ABD2．(多选)(2018·云南省统一检测)以下说法正确的是()A．一定质量的理想气体等压膨胀过程中一定从外界吸收热量B．浸润与不浸润现象均是分子力作用的表现C．两个分子之间的距离越大，它们之间的分子力越小，分子势能越大D．自然界凡是符合能量守恒定律的宏观过程都能自然发生E．气体的扩散运动总是沿着分子热运动无序性增大的方向进行答案ABE3．(多选)(2018·湖北省4月调研)关于热现象，下列说法正确的是()A．两个邻近的分子之间同时存在着引力和斥力，引力和斥力都随着分子间距离的增大而减小B．液晶像液体一样具有流动性，其光学性质与某些晶体相似，具有各向同性C．处于失重状态的宇宙飞船中，由于消除了重力的影响，一大滴水银的表面将收缩到最小面积——球面，水银滴成为球形D．液面上部的蒸汽达到饱和时，就没有液体分子从液面飞出，所以从宏观上看液体不再蒸发E．热量可以自发地从高温物体向低温物体传递，但要从低温物体向高温物体传递，必须有第三者的介入答案ACE4．(多选)(2018·广东省潮州市下学期综合测试)以下说法正确的是()A．太空中水滴呈现完美球形是由于液体表面张力的作用B．晶体的各向异性是指沿不同方向其物理性质不同C．空气中PM2.5的运动属于分子热运动D．气体的压强是由于气体分子间的相互排斥而产生的E．恒温水池中，小气泡由底部缓慢上升过程中，气泡中的理想气体内能不变，对外做功，吸收热量答案ABE解析太空中水滴呈现完美球形是由于液体表面张力的作用，故A正确；晶体的各向异性是指沿不同方向其物理性质不同，故B正确；PM2.5属于固体颗粒的运动不是分子的热运动，故C错误；气体的压强是由大量气体分子对容器壁的频繁碰撞引起的，不是由于气体分子间的相互排斥而产生的，故D错误；气泡缓慢上升的过程中，外部的压强逐渐减小，气泡膨胀对外做功，由于外部恒温，可以认为上升过程中气泡内空气的温度始终等于外界温度，则内能不变，由热力学第一定律ΔU＝W＋Q知，气泡内能不变，同时对外做功，所以必须从外界吸收热量，故E正确．5．(多选)(2018·全国卷Ⅰ·33(1))如图1，一定质量的理想气体从状态a开始，经历过程①、②、③、④到达状态e.对此气体，下列说法正确的是()图1A．过程①中气体的压强逐渐减小B．过程②中气体对外界做正功C．过程④中气体从外界吸收了热量D．状态c、d的内能相等E．状态d的压强比状态b的压强小答案BDE解析过程①中，气体由a到b，体积V不变、T升高，则压强增大，A项错误；过程②中，气体由b到c，体积V变大，对外界做正功，B项正确；过程④中，气体由d到e，温度T 降低，内能ΔU减小，体积V不变，气体不做功，根据热力学第一定律ΔU＝Q＋W得Q<0，即气体放出热量，C项错误；状态c、d温度相同，所以内能相等，D项正确；由b到c的过程，作过状态b、c的等压线，分析可得p b>p c，由c到d的过程，温度不变，V c<V d，所以p c>p d，所以p b>p c>p d，E项正确．6．(多选)(2018·湖南省株洲市第二次质检)一定质量的理想气体经历如图2所示的一系列过程，AB 、BC 、CD 、DA 这四段过程在p －T 图象中都是直线，其中CA 的延长线通过坐标原点O ，下列说法正确的是( )图2A ．A →B 的过程中，气体对外界放热，内能不变B ．B →C 的过程中，单位体积内的气体分子数减少C ．C →D 的过程中，气体对外界做功，分子的平均动能减小D ．C →D 过程与A →B 过程相比较，两过程中气体与外界交换的热量相同E ．D →A 过程与B →C 过程相比较，两过程中气体与外界交换的热量相同答案 ABE解析 A →B 的过程中，气体温度不变，则内能不变，压强变大，体积减小，则外界对气体做功，由ΔU ＝W ＋Q 可知气体对外界放热，选项A 正确；B →C 的过程中，气体的压强不变，温度升高，体积变大，则单位体积内的气体分子数减少，选项B 正确；C →D 的过程中，温度不变，压强减小，体积变大，则气体对外界做功，分子的平均动能不变，选项C 错误；C →D 过程与A →B 过程相比较，内能都不变，气体与外界交换的热量等于做功的大小，由于做功不同，故两过程中气体与外界交换的热量不同，选项D 错误；D →A 过程与B →C 过程相比较，内能变化相同，D →A 过程外界对气体做功W 1＝p AD (V D －V A )，又V A T A ＝V D T D，则W 1＝p AD (T D －T A )V A T A ，同理B →C 过程，气体对外做功W 2＝p BC (T C －T B )V C T C，因T D －T A ＝T C －T B ，V A ＝V C ，p AD T A ＝p BC T C，则W 1＝W 2，根据热力学第一定律，两过程中气体与外界交换的热量相同，选项E 正确．7．(2018·河南省郑州市第三次质量预测)在“用油膜法估测分子大小”的实验中，将一滴油酸酒精溶液滴入事先撒有均匀痱子粉的水槽中，待油膜充分散开后，在玻璃板上描出油膜的轮廓，随后把玻璃板放在坐标纸上，其形状如图3所示．坐标纸上正方形小方格的边长为10 mm ，该油膜的面积是________m 2；已知油酸洒精溶液中油酸浓度为0.2%,400滴油酸酒精溶液滴入量筒后的体积是12 mL ，则油酸分子的直径为________m ．(结果均保留两位有效数字)图3答案 8.0×10－3 7.5×10－9解析 在围成的方格中，不足半格的舍去，多于半格的算一个，共有80个方格，故油酸膜的面积为S ＝80×1 cm ×1 cm ＝80 cm 2＝8.0×10－3 m 2每滴油酸酒精溶液中含有油酸的体积V ＝12400×0.2% mL ＝6×10－5 cm 3＝6×10－11m 3 则油酸分子的直径d ＝V S ＝6×10－118.0×10－3m ＝7.5×10－9 m 8．(2018·陕西省榆林市第三次模拟)如图4所示，竖直放置的U 形管左端封闭，右端开口，左管横截面积为右管横截面积的2倍，在左管内用水银封闭一段长为l ，温度为T 的空气柱，左右两管水银面高度差为h cm ，外界大气压为h 0 cmHg.图4(1)若向右管中缓慢注入水银，直至两管水银面相平(原右管中水银没全部进入水平部分)，求在右管中注入水银柱的长度h 1(以cm 为单位)；(2)在两管水银面相平后，缓慢升高气体的温度至空气柱的长度变为开始时的长度l ，求此时空气柱的温度T ′.答案 (1)h ＋3h h 0l (2)h 02＋3hl h 0(h 0－h )T 解析 (1)封闭气体做等温变化：p 1＝h 0－h ，p 2＝h 0，p 1l ＝p 2l ′h 1＝h ＋3(l －l ′)解得：h 1＝h ＋3h h 0l (2)空气柱的长度变为开始时的长度l 时，左管水银面下降h h 0l ，右管水银面会上升2h h 0l ，此时空气柱的压强：p 3＝h 0＋3h h 0l 由p 1T ＝p 3T ′解得：T ′＝h 02＋3hlh 0(h 0－h )T 9．(2018·山东省青岛市二模)竖直放置的粗细均匀的U 形细玻璃管两臂分别灌有水银，水平管部分有一空气柱，各部分长度如图5所示，单位为厘米．现将管的右端封闭，从左管口缓慢倒入水银，恰好使右侧的水银全部进入右管中，已知大气压强p 0＝75 cmHg ，环境温度不变，左管足够长．求：图5(1)此时右管封闭气体的压强；(2)左侧管中需要倒入的水银柱的长度．答案 (1)100 cmHg (2)49.2 cm解析 设管内的横截面积为S ，(1)对右管中封闭气体，右侧的水银刚好全部进入竖直右管后p 0×40S ＝p 1×(40－10)S ，解得：p 1＝100 cmHg(2)对水平部分气体，末态压强：p ′＝(100＋15＋10) cmHg ＝125 cmHg ，由玻意耳定律：(p 0＋15)×15S ＝p ′LS解得：L ＝10.8 cm所以加入的水银柱的长度为：(125－75＋10－10.8) cm ＝49.2 cm。

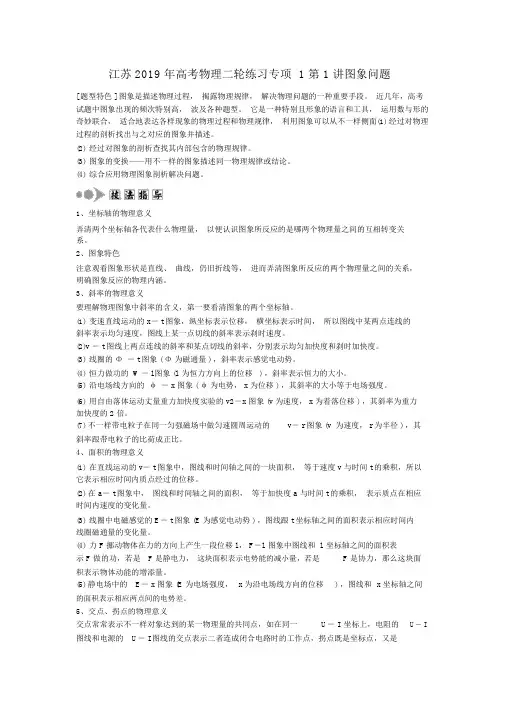

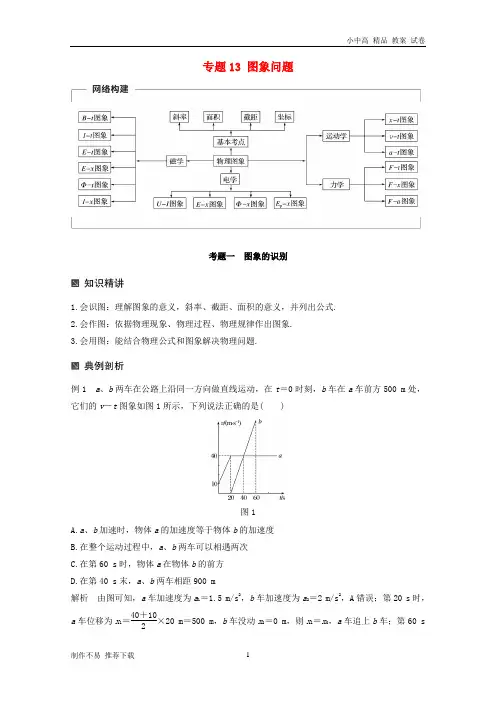

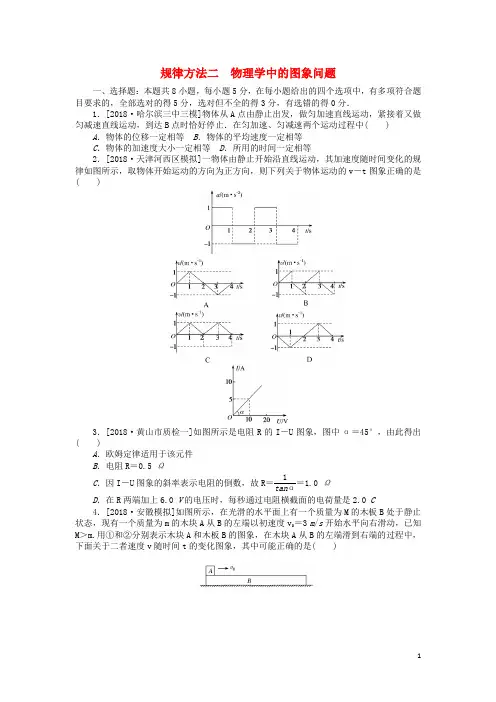

江苏 2019 年高考物理二轮练习专项 1 第 1 讲图象问题[ 题型特色 ] 图象是描述物理过程，揭露物理规律，解决物理问题的一种重要手段。
