2019届高考物理二轮复习实验题专项练(一)力学实验基础保分练

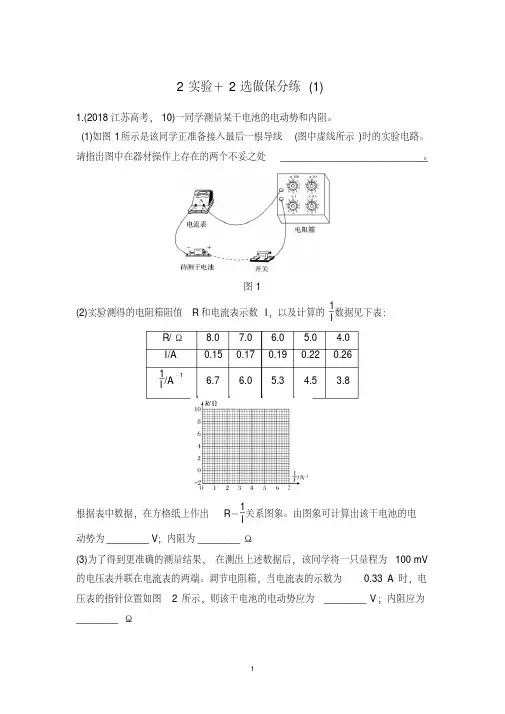

2实验＋2选做保分练(1)1.(2018·江苏高考，10)一同学测量某干电池的电动势和内阻。

(1)如图1所示是该同学正准备接入最后一根导线(图中虚线所示)时的实验电路。

请指出图中在器材操作上存在的两个不妥之处____________________________。

图1(2)实验测得的电阻箱阻值R和电流表示数I，以及计算的1I数据见下表：R/Ω8.07.0 6.0 5.0 4.0 I/A0.150.170.190.220.26 1I/A－1 6.7 6.0 5.3 4.5 3.8根据表中数据，在方格纸上作出R－1I关系图象。

由图象可计算出该干电池的电动势为________ V；内阻为________ Ω。

(3)为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100 mV 的电压表并联在电流表的两端。

调节电阻箱，当电流表的示数为0.33 A时，电压表的指针位置如图2所示，则该干电池的电动势应为________ V；内阻应为________ Ω。

图2解析(1)在连接电路前，首先要断开开关，电路中串联的电阻箱或滑动变阻器阻值要调节到最大，所以操作中存在的不妥之处是：①开关未断开；②电阻箱阻值为零。

(2)根据测量得到的数据，利用描点法先在坐标图中画出数据点，然后用直尺过尽可能多的点画出倾斜的直线，如图所示。

对题图1，利用闭合电路欧姆定律，可得E ＝I(R ＋r)，变化成R ＝E ·1I －r ，对照作出的R －1I 图象，可知R －1I 图象的斜率等于电池的电动势，可得E ＝1.4 V ，R －1I图象在纵轴的截距的绝对值等于电池的内阻，可得r ＝1.2 Ω。

(3)根据电压表的读数规则，题图2中电压表读数U ＝66 mV ，由题述知I ＝0.33 A ，根据欧姆定律可得电流表内阻R A ＝UI ＝0.2 Ω。

对题图1，考虑到电流表内阻，利用闭合电路欧姆定律，可得E ＝I(R ＋r ＋R A )，变化成R ＝E ·1I－(r ＋R A )，对照作出的R －1I 图象，可知R －1I 图象的斜率等于电池的电动势，可得E ＝1.4 V ；R －1I 图象在纵轴的截距的绝对值等于电池的内阻与电流表内阻之和，可得电池的内阻为1.0 Ω。

(二)实验题高分练一力学基本1.某同学利用打点计时器测量小车做匀变速直线运动的加速度。

实验器材有:电磁打点计时器、一端附有滑轮的长木板、小车、纸带、细线、砝码、刻度尺、导线、交流电源、复写纸片等。

(1)该同学在实验桌上安装好所需的器材后(如图所示)准备进行实验,下面操作必要的是。

A.把附有滑轮的长木板固定打点计时器的那端适当垫高,以平衡小车运动过程中所受的摩擦力B.调节拉小车的细线使细线与长木板板面平行C.拉小车运动的砝码的质量远小于小车的质量D.实验时,先释放小车,再接通电源(2)该同学在得到的纸带上选取七个计数点(相邻两个计数点之间还有四个点未画出),如图所示,图中x1=4.81 cm,x2=5.29 cm,x3=5.76 cm,x4=6.25 cm,x5=6.71 cm,x6=7.21 cm。

已知电源频率为50 Hz,则加速度的大小为m/s2(结果保留两位有效数字)。

2.某同学利用弹簧和小物块探究弹簧的弹性势能与弹簧形变量之间的关系。

如图甲所示,把弹簧放在带有刻度的水平桌面上,将弹簧的左端固定在桌面的“0”刻度处,弹簧的右端带有指针,弹簧处于自由状态时指针指示值为16.00 cm,只有在0~16 cm范围内桌面光滑。

该同学进行如下操作:(1)将物块靠近弹簧右端并缓慢压缩,当指针在如图甲所示位置时,弹簧的长度为cm。

记下弹簧的压缩量Δx,由静止释放物块,物块离开弹簧后,在粗糙桌面上滑行一段距离s停下,记下s的值。

(2)改变弹簧的压缩量Δx,重复以上操作,得到多组数据,并在图乙的坐标纸上描点。

请根据描出的点,作出s-Δx图像。

(3)根据作出的图像,能否直接得到弹簧的弹性势能与弹簧形变量之间的关系? (填“能”或“不能”)。

3.为验证物体所受合外力一定时,加速度与质量成反比,同学们设计了如图甲所示的装置来进行实验。

在自制的双层架子上固定带有刻度的木板,架子放在水平桌面上。

实验操作步骤如下:①适当调整装置,将装置不带滑轮的一端稍稍垫高一些。

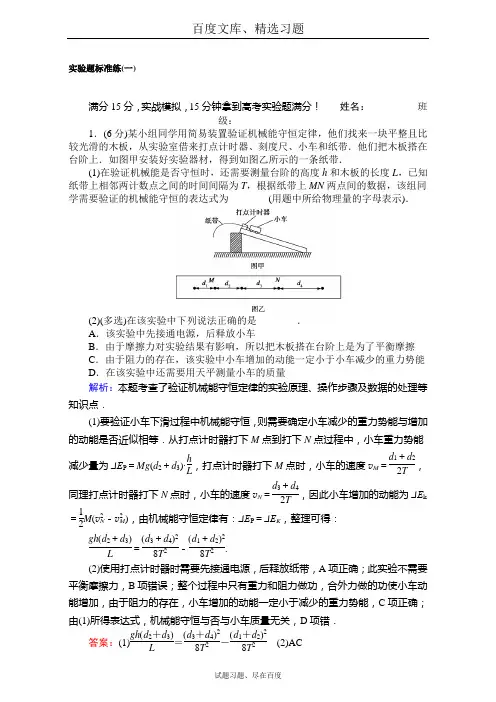

学需要验证的机械能守恒的表达式为________(用题中所给物理量的字母表示在该实验中下列说法正确的是________．
．该实验中先接通电源，后释放小车
．由于摩擦力对实验结果有影响，所以把木板搭在台阶上是为了平衡摩擦
．由于阻力的存在，该实验中小车增加的动能一定小于小车减少的重力势能．在该实验中还需要用天平测量小车的质量
本题考查了验证机械能守恒定律的实验原理、操作步骤及数据的处理等
中的实验器材连接成测量电路．
．在烧杯中加入适量冷水和冰块，形成冰水混合物，正确连接电路，闭合开关，记录电流表、电压表的示数和温度计的示数，断开开关；
．在烧杯中添加少量热水，闭合开关，记录电流表、电压表示数和温度计的的操作若干次，测得多组数据．
①若某次测量中，温度计的示数为t，电流表、电压表的示数分别为
阻值随温度变化的函数关系为R＝________.
本题考查探究热敏电阻随温度变化规律的实验，涉及仪器选取、电路设计、器材连接等，意在考查学生的实验能力．
热敏电阻中的最大电流约为I＝E
R＝30 mA，因此电流表选择量程为
15 kΩ×10 Ω，电流表采用外接法．
②如图所示。

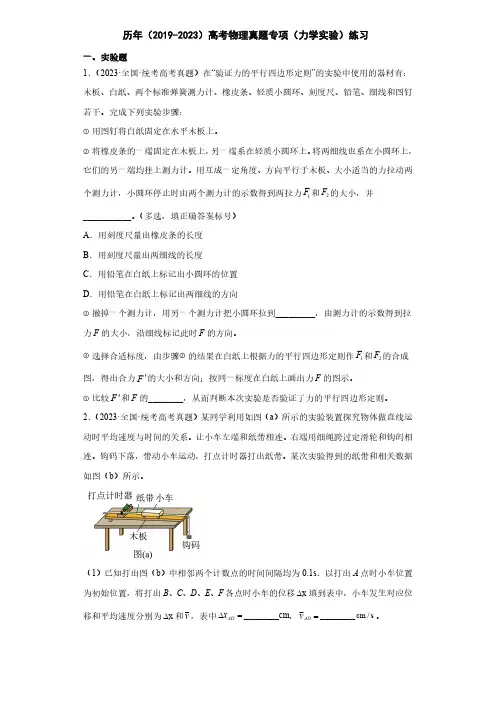

历年（2019-2023）高考物理真题专项（力学实验）练习 一、实验题（1）已知打出图（b）中相邻两个计数点的时间间隔均为为初始位置，将打出B、C、D、E位移区间AB AC AD AE AF()x 6.60 14.60 x∆34.90 47.30Δcm（3）从实验结果可知，小车运动的v-表示，其中k=________2cm/s，b=（4）根据（3）中的直线方程可以判定小车做匀加速直线运动，得到打出度大小A v=________，小车的加速度大小作者的备注：此处绘图粗糙，连接遮光片小车与托盘砝码的绳子应与桌面平行；原卷中已说明，遮光片与小车位于气垫导轨上（视为无摩擦力）4．（2023ꞏ辽宁ꞏ统考高考真题）某同学为了验证对心碰撞过程中的动量守恒定律，设计了如下实验：用纸板搭建如图所示的滑道，使硬币可以平滑地从斜面滑到水平面上，其中OA 为水平段。

选择相同材质的一元硬币和一角硬币进行实验。

测量硬币的质量，得到一元和一角硬币的质量分别为1m 和2m (12m m >)。

将硬币甲放置在斜面一某一位置，标记此位置为B 。

由静止释放甲，当甲停在水平面上某处时，测量甲从O 点到停止处的滑行距离OP 。

将硬币乙放置在O 处，左侧与O 点重合，将甲放置（1）实验中，拉动木板时__________（填“必须”或“不必”）保持匀速。

（2）用A m 和B m 分别表示木块A 和重物B 的质量，则m 和A B 0m m m n μ、、、、所满足的关系式为m =__________。

（1）用实验室提供的螺旋测微器测量摆球直径。

首先，调节螺旋测微器，拧动微调旋钮使测微螺杆和测砧相触时，发现固定刻度的横线与可动刻度上的零刻度线未对齐，如图（a）所示，该示数为___________mm；螺旋测微器在夹有摆球时示数如图（b）所示，该示数为___________mm，则摆球的直径为___________mm。

（2）单摆实验的装置示意图如图（c）所示，其中角度盘需要固定在杆上的确定点O处，摆线在角度盘上所指的示数为摆角的大小。

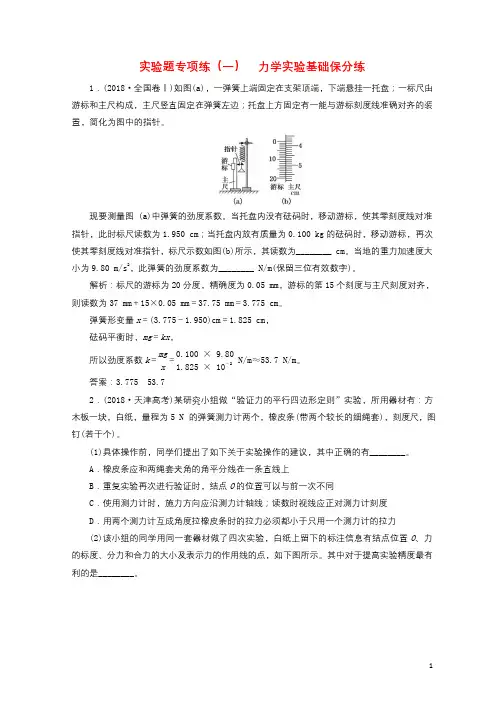

实验题专项练（一）力学实验基础保分练1．(2018·全国卷Ⅰ)如图(a)，一弹簧上端固定在支架顶端，下端悬挂一托盘；一标尺由游标和主尺构成，主尺竖直固定在弹簧左边；托盘上方固定有一能与游标刻度线准确对齐的装置，简化为图中的指针。

现要测量图(a)中弹簧的劲度系数。

当托盘内没有砝码时，移动游标，使其零刻度线对准指针，此时标尺读数为1.950 cm；当托盘内放有质量为0.100 kg的砝码时，移动游标，再次使其零刻度线对准指针，标尺示数如图(b)所示，其读数为________ cm。

当地的重力加速度大小为9.80 m/s2，此弹簧的劲度系数为________ N/m(保留三位有效数字)。

解析：标尺的游标为20分度，精确度为0.05 mm，游标的第15个刻度与主尺刻度对齐，则读数为37 mm＋15×0.05 mm＝37.75 mm＝3.775 cm。

弹簧形变量x＝(3.775－1.950)cm＝1.825 cm，砝码平衡时，mg＝kx，mg0.100 × 9.80所以劲度系数k＝＝N/m≈53.7 N/m。

x 1.825 × 10－2答案：3.77553.72．(2018·天津高考)某研究小组做“验证力的平行四边形定则”实验，所用器材有：方木板一块，白纸，量程为5 N的弹簧测力计两个，橡皮条(带两个较长的细绳套)，刻度尺，图钉(若干个)。

(1)具体操作前，同学们提出了如下关于实验操作的建议，其中正确的有________。

A．橡皮条应和两绳套夹角的角平分线在一条直线上B．重复实验再次进行验证时，结点O的位置可以与前一次不同C．使用测力计时，施力方向应沿测力计轴线；读数时视线应正对测力计刻度D．用两个测力计互成角度拉橡皮条时的拉力必须都小于只用一个测力计的拉力(2)该小组的同学用同一套器材做了四次实验，白纸上留下的标注信息有结点位置O、力的标度、分力和合力的大小及表示力的作用线的点，如下图所示。

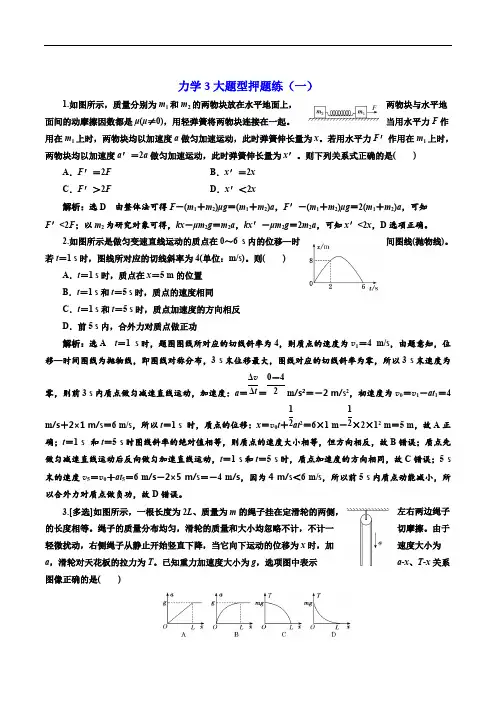

力学3大题型押题练（一）1.如图所示，质量分别为m 1和m 2的两物块放在水平地面上，两物块与水平地面间的动摩擦因数都是μ(μ≠0)，用轻弹簧将两物块连接在一起。

当用水平力F 作用在m 1上时，两物块均以加速度a 做匀加速运动，此时弹簧伸长量为x 。

若用水平力F ′作用在m 1上时，两物块均以加速度a ′＝2a 做匀加速运动，此时弹簧伸长量为x ′。

则下列关系式正确的是( )A ．F ′＝2F B ．x ′＝2xC ．F ′＞2FD ．x ′＜2x解析：选D 由整体法可得F －(m 1＋m 2)μg ＝(m 1＋m 2)a ，F ′－(m 1＋m 2)μg ＝2(m 1＋m 2)a ，可知F ′<2F ；以m 2为研究对象可得，kx －μm 2g ＝m 2a ，kx ′－μm 2g ＝2m 2a ，可知x ′<2x ，D 选项正确。

2.如图所示是做匀变速直线运动的质点在0～6 s 内的位移—时间图线(抛物线)。

若t ＝1 s 时，图线所对应的切线斜率为4(单位：m/s)。

则( )A ．t ＝1 s 时，质点在x ＝5 m 的位置B ．t ＝1 s 和t ＝5 s 时，质点的速度相同C ．t ＝1 s 和t ＝5 s 时，质点加速度的方向相反D ．前5 s 内，合外力对质点做正功解析：选A t ＝1 s 时，题图图线所对应的切线斜率为4，则质点的速度为v 1＝4 m/s ，由题意知，位移—时间图线为抛物线，即图线对称分布，3 s 末位移最大，图线对应的切线斜率为零，所以3 s 末速度为零，则前3 s 内质点做匀减速直线运动，加速度：a ＝＝ m /s 2＝－2 m/s 2，初速度为v 0＝v 1－at 1＝4Δv Δt 0－42m /s ＋2×1 m/s ＝6 m/s ，所以t ＝1 s 时，质点的位移：x ＝v 0t ＋at 2＝6×1 m －×2×12 m ＝5 m ，故A 正1212确；t ＝1 s 和t ＝5 s 时图线斜率的绝对值相等，则质点的速度大小相等，但方向相反，故B 错误；质点先做匀减速直线运动后反向做匀加速直线运动，t ＝1 s 和t ＝5 s 时，质点加速度的方向相同，故C 错误；5 s 末的速度v 5＝v 0＋at 5＝6 m /s －2×5 m/s ＝－4 m /s ，因为4 m/s ＜6 m/s ，所以前5 s 内质点动能减小，所以合外力对质点做负功，故D 错误。

高考物理二轮复习力学综合实验题练习（共8题，有答案）高考物理力学综合实验题汇编2019高考真题（共8题，有答案）1．某同学利用图（a）的装置测量轻弹簧的劲度系数。

图中，光滑的细杆和直尺水平固定在铁架台上，一轻弹簧穿在细杆上，其左端固定，右端与细绳连接；细绳跨过光滑定m=）。

弹簧右端连滑轮，其下端可以悬挂砝码（实验中，每个砝码的质量均为50.0g有一竖直指针，其位置可在直尺上读出。

实验步骤如下：①在绳下端挂上一个硅码，调整滑轮，使弹簧与滑轮间的细线水平且弹簧与细杆没有接触；②系统静止后，记录砝码的个数及指针的位置；③逐次增加砝码个数，并重复步骤②（保持弹簧在弹性限度内）：④用n表示砝码的个数，l表示相应的指针位置，将获得的数据记录在表格内。

回答下列问题：（1）根据下表的实验数据在图（b）中补齐数据点并做出图像__________。

-图线的斜率α表示，（2）弹簧的劲度系数k可用砝码质量m、重力加速度大小g及l n9.80m/s，则本实验中k=________N/m（结果保表达式为k=________。

若g取2留3位有效数字）。

2．某兴趣小组用如题1图所示的装置验证动能定理．（1）有两种工作频率均为50Hz的打点计时器供实验选用：A．电磁打点计时器B．电火花打点计时器为使纸带在运动时受到的阻力较小，应选择_______（选填“A”或“B”）．（2）保持长木板水平，将纸带固定在小车后端，纸带穿过打点计时器的限位孔．实验中，为消除摩擦力的影响，在砝码盘中慢慢加入沙子，直到小车开始运动．同学甲认为此时摩擦力的影响已得到消除．同学乙认为还应从盘中取出适量沙子，直至轻推小车观察到小车做匀速运动．看法正确的同学是_____（选填“甲”或“乙”）．（3）消除摩擦力的影响后，在砝码盘中加入砝码．接通打点计时器电源，松开小车，小车运动．纸带被打出一系列点，其中的一段如题2图所示．图中纸带按实际尺寸画出，纸带上A 点的速度v A =______m/s ．（4）测出小车的质量为M ，再测出纸带上起点到A 点的距离为L ．小车动能的变化量可用ΔE k =212A Mv 算出．砝码盘中砝码的质量为m ，重力加速度为g ；实验中，小车的质量应______（选填“远大于”“远小于”或“接近”）砝码、砝码盘和沙子的总质量，小车所受合力做的功可用W=mgL 算出．多次测量，若W 与ΔE k 均基本相等则验证了动能定理．3．用如图1所示装置研究平抛运动．将白纸和复写纸对齐重叠并固定在竖直的硬板上．钢球沿斜槽轨道PQ 滑下后从Q 点飞出，落在水平挡板MN 上．由于挡板靠近硬板一侧较低，钢球落在挡板上时，钢球侧面会在白纸上挤压出一个痕迹点．移动挡板，重新释放钢球，如此重复，白纸上将留下一系列痕迹点．（1）下列实验条件必须满足的有____________．A ．斜槽轨道光滑B ．斜槽轨道末段水平C ．挡板高度等间距变化D ．每次从斜槽上相同的位置无初速度释放钢球（2）为定量研究，建立以水平方向为x 轴、竖直方向为y 轴的坐标系．a ．取平抛运动的起始点为坐标原点，将钢球静置于Q 点，钢球的________（选填“最上端”、“最下端”或者“球心”）对应白纸上的位置即为原点；在确定y 轴时______（选填“需要”或者“不需要”）y 轴与重锤线平行．b ．若遗漏记录平抛轨迹的起始点，也可按下述方法处理数据：如图2所示，在轨迹上取A 、B 、C 三点，AB 和BC 的水平间距相等且均为x ，测得AB 和BC 的竖直间距分别是y 1和y 2，则12y y ______13（选填“大于”、“等于”或者“小于”）．可求得钢球平抛的初速度大小为____________（已知当地重力加速度为g ，结果用上述字母表示）．（3）为了得到平抛物体的运动轨迹，同学们还提出了以下三种方案，其中可行的是____________．A ．从细管水平喷出稳定的细水柱，拍摄照片，即可得到平抛运动轨迹B ．用频闪照相在同一底片上记录平抛小球在不同时刻的位置，平滑连接各位置，即可得到平抛运动轨迹C ．将铅笔垂直于竖直的白纸板放置，笔尖紧靠白纸板，铅笔以一定初速度水平抛出，将会在白纸上留下笔尖的平抛运动轨迹（4）伽利略曾研究过平抛运动，他推断：从同一炮台水平发射的炮弹，如果不受空气阻力，不论它们能射多远，在空中飞行的时间都一样．这实际上揭示了平抛物体_________．A ．在水平方向上做匀速直线运动B ．在竖直方向上做自由落体运动C ．在下落过程中机械能守恒（5）牛顿设想，把物体从高山上水平抛出，速度一次比一次大，落地点就一次比一次远，如果速度足够大，物体就不再落回地面，它将绕地球运动，成为人造地球卫星． 同样是受地球引力，随着抛出速度增大，物体会从做平抛运动逐渐变为做圆周运动，请分析原因．___________________________4．某小组利用打点计时器对物块沿倾斜的长木板加速下滑时的运动进行研究．物块拖动纸带下滑，打出的纸带一部分如图所示．已知打点计时器所用交流电的频率为50 Hz ，纸带上标出的每两个相邻点之间还有4个打出的点未画出．在ABCDE 五个点中，打点计时器最先打出的是______点，在打出C 点时物块的速度大小为______m/s （保留3位有效数字）；物块下滑的加速度大小为_____m/s 2（保留2位有效数字）．5．甲乙两位同学设计了利用数码相机的连拍功能测重力加速度的实验．实验中，甲同学负责释放金属小球，乙同学负责在小球自由下落的时候拍照．已知相机每间隔0.1s 拍1幅照片．（1）若要从拍得的照片中获取必要的信息，在此实验中还必须使用的器材是_______．（填正确答案标号）A．米尺 B．秒表 C．光电门 D．天平（2）简述你选择的器材在本实验中的使用方法．答：________________________________________________（3）实验中两同学由连续3幅照片上小球的位置a、b和c得到ab=24.5cm、ac=58.7cm，则该地的重力加速度大小为g=___m/s2．（保留2位有效数字）6．如图（a），某同学设计了测量铁块与木板间动摩擦因数的实验．所用器材有：铁架台、长木板、铁块、米尺、电磁打点计时器、频率50Hz的交流电源，纸带等．回答下列问题：（1）铁块与木板间动摩擦因数μ=______（用木板与水平面的夹角θ、重力加速度g 和铁块下滑的加速度a表示）（2）某次实验时，调整木板与水平面的夹角θ=30°．接通电源．开启打点计时器，释放铁块，铁块从静止开始沿木板滑下．多次重复后选择点迹清晰的一条纸带，如图（b）所示．图中的点为计数点（每两个相邻的计数点间还有4个点未画出）．重力加速度为9.8 m/s2．可以计算出铁块与木板间的动摩擦因数为_____________（结果保留2位小数）．7．在“用单摆测量重力加速度实验”中，使用下列实验器材．（1）A 、 1.2m 的细线 B 、 2m 的弹性绳 C 、 带孔的小铁球 D 、 带孔的软木球 E 、光电门传感器应选用哪种绳________，应选用哪种球________，光电门的摆放位置为________（选填“最高点”或“最低点”）（2）右图为光电门传感器电流强度I 与t 的图像，则周期为（________）A 、 1tB 、21t t -C 、 31t t -D 、41t t -（3）甲同学用秒表做该实验，但所得周期比该实验得到的大，则可能的原因是________．8．采用如图所示的实验装置做“研究平抛运动”的实验（1）实验时需要下列哪个器材____A ．弹簧秤B ．重锤线C ．打点计时器（2）做实验时，让小球多次沿同一轨道运动，通过描点法画出小球平抛运动的轨迹．下列的一些操作要求，正确的是____A ．每次必须由同一位置静止释放小球B ．每次必须严格地等距离下降记录小球位置C ．小球运动时不应与木板上的白纸相接触D ．记录的点应适当多一些（3）若用频闪摄影方法来验证小球在平抛过程中水平方向是匀速运动，记录下如图所示的频闪照片．在测得x 1，x 2，x 3，x 4后，需要验证的关系是________________．已知频闪周期为T ，用下列计算式求得的水平速度，误差较小的是____A ．1x TB ．2x 2TC ．3x 3TD ．4x 4T6 参考答案1．（1）； （2）mg k a=； 109N/m 2．B 乙 0.31（0.30~0.33） 远大于3．BD 球心 需要 大于 0v =利用平抛运动的轨迹的抛物线和圆周运动知识证明即可4．A 0.233 0.755．A 将米尺竖直放置，使小球下落时尽量靠近米尺． 9.76．sin cos g a g θθ- 0.35 7．A C 最低点 C 开始计时时，秒表太早按下，测量时间偏长，周期偏大8．B ACD 4332211x x x x x x x -=-=-= D。

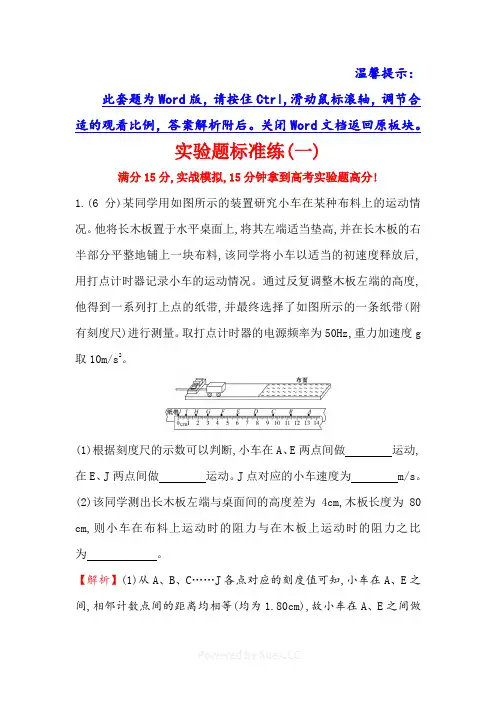

温馨提示：此套题为Word版，请按住Ctrl,滑动鼠标滚轴，调节合适的观看比例，答案解析附后。

关闭Word文档返回原板块。

实验题标准练(一)满分15分,实战模拟,15分钟拿到高考实验题高分!1.(6分)某同学用如图所示的装置研究小车在某种布料上的运动情况。

他将长木板置于水平桌面上,将其左端适当垫高,并在长木板的右半部分平整地铺上一块布料,该同学将小车以适当的初速度释放后,用打点计时器记录小车的运动情况。

通过反复调整木板左端的高度,他得到一系列打上点的纸带,并最终选择了如图所示的一条纸带(附有刻度尺)进行测量。

取打点计时器的电源频率为50Hz,重力加速度g 取10m/s2。

(1)根据刻度尺的示数可以判断,小车在A、E两点间做运动,在E、J两点间做运动。

J点对应的小车速度为m/s。

(2)该同学测出长木板左端与桌面间的高度差为4cm,木板长度为80 cm,则小车在布料上运动时的阻力与在木板上运动时的阻力之比为。

【解析】(1)从A、B、C……J各点对应的刻度值可知,小车在A、E之间,相邻计数点间的距离均相等(均为1.80cm),故小车在A、E之间做匀速运动;在E、J之间,相邻计数点间的距离依次减小,且差值相等(均为0.20cm),故小车在E、J之间做匀减速运动。

根据Δs=aT2可得加速度大小为a=5m/s2;从J到I,视为反向的匀加速运动,由x JI=0.8cm=v J T+aT2解得v J=0.35m/s。

(2)设木板倾角为θ,则sinθ==0.05,小车在木板上匀速运动,f1=mgsinθ,小车在布料上做匀减速运动,f2-mgsinθ=ma,解得==11。

答案：(1)匀速匀减速0.35 (2)11∶12.(9分)在“测定合金丝的电阻率”实验中：(1)用螺旋测微器测量电阻丝直径,其示数如图甲所示,则其直径d= mm。

(2)如图乙所示,将电阻丝拉直后两端固定在刻度尺两端的接线柱a 和b上,刻度尺的中间有一个可沿电阻丝滑动的触头P,触头的另一端为接线柱c,当用手按下触头P时,触头P才与电阻丝接触,触头的位置可在刻度尺上读出。

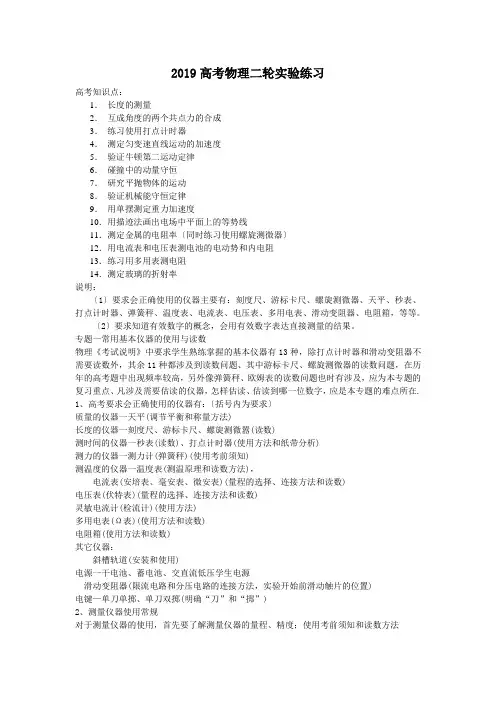

2019高考物理二轮实验练习高考知识点：1．长度的测量2．互成角度的两个共点力的合成3．练习使用打点计时器4．测定匀变速直线运动的加速度5．验证牛顿第二运动定律6．碰撞中的动量守恒7．研究平抛物体的运动8．验证机械能守恒定律9．用单摆测定重力加速度10．用描迹法画出电场中平面上的等势线11．测定金属的电阻率〔同时练习使用螺旋测微器〕12．用电流表和电压表测电池的电动势和内电阻13．练习用多用表测电阻14．测定玻璃的折射率说明：〔1〕要求会正确使用的仪器主要有：刻度尺、游标卡尺、螺旋测微器、天平、秒表、打点计时器、弹簧秤、温度表、电流表、电压表、多用电表、滑动变阻器、电阻箱，等等。

〔2〕要求知道有效数字的概念，会用有效数字表达直接测量的结果。

专题一常用基本仪器的使用与读数物理《考试说明》中要求学生熟练掌握的基本仪器有13种，除打点计时器和滑动变阻器不需要读数外，其余11种都涉及到读数问题、其中游标卡尺、螺旋测微器的读数问题，在历年的高考题中出现频率较高，另外像弹簧秤、欧姆表的读数问题也时有涉及，应为本专题的复习重点、凡涉及需要估读的仪器，怎样估读、估读到哪一位数字，应是本专题的难点所在.1、高考要求会正确使用的仪器有：〔括号内为要求〕质量的仪器一天平(调节平衡和称量方法)长度的仪器一刻度尺、游标卡尺、螺旋测微嚣(读数)测时间的仪器一秒表(读数)、打点计时器(使用方法和纸带分析)测力的仪器一测力计(弹簧秤)(使用考前须知)测温度的仪器一温度表(测温原理和读数方法)，电流表(安培表、毫安表、微安表)(量程的选择、连接方法和读数)电压表(伏特表)(量程的选择、连接方法和读数)灵敏电流计(检流计)(使用方法)多用电表(Ω表)(使用方法和读数)电阻箱(使用方法和读数)其它仪器：斜槽轨道(安装和使用)电源一干电池、蓄电池、交直流低压学生电源滑动变阻器(限流电路和分压电路的连接方法，实验开始前滑动触片的位置)电键—单刀单掷、单刀双掷(明确“刀”和“掷”)2、测量仪器使用常规对于测量仪器的使用，首先要了解测量仪器的量程、精度；使用考前须知和读数方法(1)关于量程问题：这是保护测量仅器的一项重要参数，特别是天平、弹簧秤、温度表、电流表、电压表和多用电表等，超量程使用会损坏仪器，所以实验时要根据实验的具体情况选择量程适当的仪器。

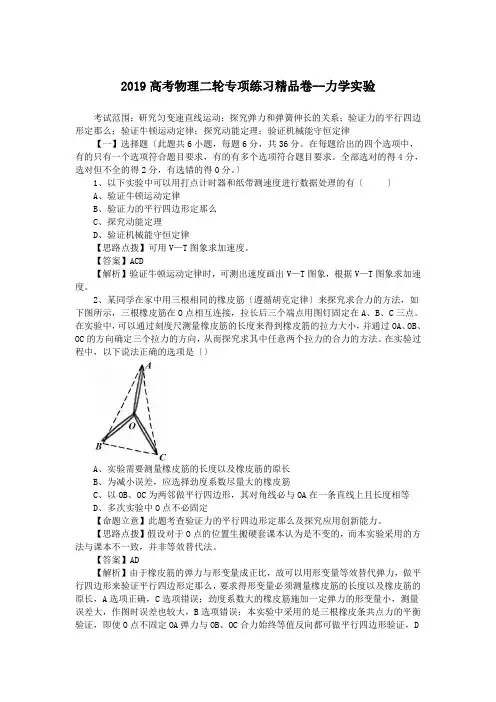

2019高考物理二轮专项练习精品卷--力学实验考试范围：研究匀变速直线运动；探究弹力和弹簧伸长的关系；验证力的平行四边形定那么；验证牛顿运动定律；探究动能定理；验证机械能守恒定律【一】选择题〔此题共6小题，每题6分，共36分。

在每题给出的四个选项中，有的只有一个选项符合题目要求，有的有多个选项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得0分。

〕1、以下实验中可以用打点计时器和纸带测速度进行数据处理的有〔〕A、验证牛顿运动定律B、验证力的平行四边形定那么C、探究动能定理D、验证机械能守恒定律【思路点拨】可用V—T图象求加速度。

【答案】ACD【解析】验证牛顿运动定律时，可测出速度画出V—T图象，根据V—T图象求加速度。

2、某同学在家中用三根相同的橡皮筋〔遵循胡克定律〕来探究求合力的方法，如下图所示，三根橡皮筋在O点相互连接，拉长后三个端点用图钉固定在A、B、C三点。

在实验中，可以通过刻度尺测量橡皮筋的长度来得到橡皮筋的拉力大小，并通过OA、OB、OC的方向确定三个拉力的方向，从而探究求其中任意两个拉力的合力的方法。

在实验过程中，以下说法正确的选项是〔〕A、实验需要测量橡皮筋的长度以及橡皮筋的原长B、为减小误差，应选择劲度系数尽量大的橡皮筋C、以OB、OC为两邻做平行四边形，其对角线必与OA在一条直线上且长度相等D、多次实验中O点不必固定【命题立意】此题考查验证力的平行四边形定那么及探究应用创新能力。

【思路点拨】假设对于O点的位置生搬硬套课本认为是不变的，而本实验采用的方法与课本不一致，并非等效替代法。

【答案】AD【解析】由于橡皮筋的弹力与形变量成正比，故可以用形变量等效替代弹力，做平行四边形来验证平行四边形定那么，要求得形变量必须测量橡皮筋的长度以及橡皮筋的原长，A选项正确，C选项错误；劲度系数大的橡皮筋施加一定弹力的形变量小，测量误差大，作图时误差也较大，B选项错误；本实验中采用的是三根橡皮条共点力的平衡验证，即使O点不固定OA弹力与OB、OC合力始终等值反向都可做平行四边形验证，D选项正确。

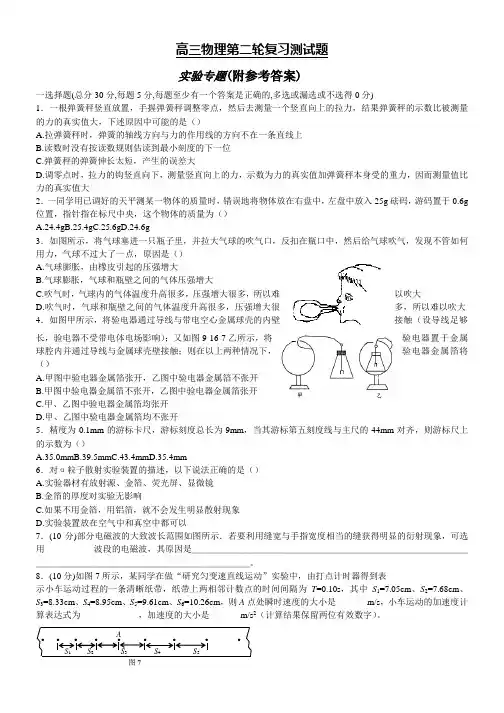

高三物理第二轮复习测试题实验专题(附参考答案)一选择题(总分30分,每题5分,每题至少有一个答案是正确的,多选或漏选或不选得0分)1．一根弹簧秤竖直放置，手握弹簧秤调整零点，然后去测量一个竖直向上的拉力，结果弹簧秤的示数比被测量的力的真实值大，下述原因中可能的是（）A.拉弹簧秤时，弹簧的轴线方向与力的作用线的方向不在一条直线上B.读数时没有按读数规则估读到最小刻度的下一位C.弹簧秤的弹簧伸长太短，产生的误差大D.调零点时，拉力的钩竖直向下，测量竖直向上的力，示数为力的真实值加弹簧秤本身受的重力，因而测量值比力的真实值大2．一同学用已调好的天平测某一物体的质量时，错误地将物体放在右盘中，左盘中放入25g 砝码，游码置于0.6g 位置，指针指在标尺中央，这个物体的质量为（）A.24.4gB.25.4gC.25.6gD.24.6g3．如图所示，将气球塞进一只瓶子里，并拉大气球的吹气口，反扣在瓶口中，然后给气球吹气，发现不管如何用力，气球不过大了一点，原因是（）A.气球膨胀，由橡皮引起的压强增大B.气球膨胀，气球和瓶壁之间的气体压强增大C.吹气时，气球内的气体温度升高很多，压强增大很多，所以难以吹大D.吹气时，气球和瓶壁之间的气体温度升高很多，压强增大很多，所以难以吹大4．如图甲所示，将验电器通过导线与带电空心金属球壳的内壁接触（设导线足够长，验电器不受带电体电场影响）；又如图9-16-7乙所示，将验电器置于金属球腔内并通过导线与金属球壳壁接触；则在以上两种情况下，验电器金属箔将（）A.甲图中验电器金属箔张开，乙图中验电器金属箔不张开B.甲图中验电器金属箔不张开，乙图中验电器金属箔张开C.甲、乙图中验电器金属箔均张开D.甲、乙图中验电器金属箔均不张开5．精度为0.1mm 的游标卡尺，游标刻度总长为9mm ，当其游标第五刻度线与主尺的44mm 对齐，则游标尺上的示数为（）A.35.0mmB.39.5mmC.43.4mmD.35.4mm6．对α粒子散射实验装置的描述，以下说法正确的是（）A.实验器材有放射源、金箔、荧光屏、显微镜B.金箔的厚度对实验无影响C.如果不用金箔，用铝箔，就不会发生明显散射现象D.实验装置放在空气中和真空中都可以7．(10分)部分电磁波的大致波长范围如图所示．若要利用缝宽与手指宽度相当的缝获得明显的衍射现象，可选用___________波段的电磁波，其原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

力学实验专项训练(时间:45分钟满分:100分)1.(16分)如图所示,一端带有定滑轮的长木板上固定有甲、乙两个光电门,与之相连的计时器可以显示带有遮光片的小车在其间的运动时间,与跨过定滑轮的轻质细绳相连的轻质力传感器能显示挂钩处所受的拉力。

(1)在探究质量一定,加速度与合外力的关系时,要使力传感器的示数等于小车所受合外力,必须进行的操作是。

然后保证小车的质量不变,多次向沙桶里加沙,测得多组a和F的值,画出的a-F图象是。

(2)在探究合外力一定,加速度与质量的关系时,先测出小车质量m,再让小车从靠近光电门甲处由静止开始运动,读出小车在两光电门之间的运动时间t。

改变小车质量m,测得多组m、t的值,建立坐标系描点作出图线。

下列能直观得出合外力一定时,加速度与质量成反比的图线是。

(3)如果用精度为0.02 mm的游标卡尺测量遮光片宽度,看到部分刻度如图所示,则正确的读数结果应该是 cm。

2.(16分)某学习小组的同学欲探究滑块与桌面间的动摩擦因数,他们在实验室组装了一套如图甲所示的装置,另外他们还找到打点计时器及所用的学生电源、天平、刻度尺、导线、纸带、钩码若干。

2该小组同学的实验步骤如下:用天平称量滑块的质量m 0=300 g,将滑块放在水平桌面上并连接上纸带,用细线通过滑轮挂上两个钩码(每个钩码的质量为100 g),调整滑轮高度使细线与桌面平行,让钩码拉动滑块、纸带由静止开始加速运动,用打点计时器记录其运动情况。

实验记录的纸带如图乙所示,图中前几个点模糊,因此从点迹清晰的A 点开始研究,每隔4个点取一个计数点。

若电源频率为50 Hz,则打点计时器打下B 点时,滑块的速度为m/s;滑块运动的加速度为 m/s 2;滑块与桌面间的动摩擦因数μ= 。

(重力加速度g 取10 m/s 2,结果保留两位有效数字)3.(16分)某物理小组的同学设计了一个粗测玩具小车通过凹形桥最低点时的速度的实验。

所用器材有:玩具小车、压力式托盘秤、凹形桥模拟器(圆弧部分的半径为R=0.20 m)。

考前第1天物理实验一、力学实验1．熟知常规力学量的测量2．洞悉重要力学实验的考点二、电学实验1．熟知常规电学量的测量2．洞悉重要电学实验的考点1．考虑电表内阻影响时，电压表是可读出电压值的电阻；电流表是可读出电流值的电阻．2．电表选用测量值不许超过量程；测量值越接近满偏值(表针的偏转角度尽量大)误差越小，一般应大于13满偏值．3．相同电流计改装后的电压表量程：U g ∝R V ；并联测同一电压，量程大的指针摆角小．电流表量程：I g ∝1R A；串联测同一电流，量程大的指针摆角小．4．电压测量值偏大，给电压表串联一比电压表内阻小得多的电阻．电流测量值偏大，给电流表并联一比电流表内阻大得多的电阻．5．分压电路：一般选择电阻较小而额定电流较大的电阻，以下情况应采用分压电路：(1)若采用限流电路，电路中的最小电流仍超过用电器的额定电流时；(2)当用电器电阻远大于滑动变阻器的全值电阻，且实验要求的电压变化范围大(或要求多组实验数据)时；(3)电压、电流要求从“零”开始可连续变化时．限流电路：变阻器的阻值应与电路中其他电阻的阻值比较接近． 分压和限流电路都可以用时，限流电路优先，限流电路能耗小． 6．变阻器：并联时，小阻值的用来粗调，大阻值的用来细调；串联时，大阻值的用来粗调，小阻值的用来细调．7．电流表的内、外接法：内接时，R 测＞R 真；外接时，R 测＜R 真．(1)R x ≫R A 或R x R A ＞R V R x 时内接；R x ≪R V 或R x R A ＜R VR x时外接．(2)如R x 既不很大又不很小时，先算出临界电阻R 0≈R A R V (仅适用于R A ≪R V )，若R x ＞R 0时内接；R x ＜R 0时外接．(3)如R A 、R V 均不知的情况时，用试触法判定：电流表变化大内接，电压表变化大外接．8．欧姆表：(1)指针越接近R 中误差越小，一般应在R 中10至10R 中范围内，R 中＝R 0＋R g ＋r ＝EI g；(2)R x ＝E I x －EI g；(3)选挡、换挡后均必须欧姆调“零”才可测量，测量完毕，选择开关旋钮置于OFF 挡或交流电压最高挡．9．故障分析：串联电路中断路点两端有电压，通路两端无电压(电压表并联测量)．断开电源，用欧姆表测量：断路点两端电阻无穷大，短路处电阻为零．10．描点后画线的原则：(1)已知规律(表达式)：通过尽量多的点，不通过的点应靠近直线，并均匀分布在线的两侧，舍弃个别远离的点．(2)未知规律：依点顺序用平滑曲线连点．11．伏安法测电池电动势E和内电阻r：安培表接电池所在回路时：E测＝E真，r测＞r真，电流表内阻影响测量结果的误差．安培表接电阻所在回路时：E测＜E真，r测＜r真，电压表内阻影响测量结果的误差．半偏法测电流表内阻：r g＝R并，测量值偏小；代替法测电流表内阻：r g＝R代替．半偏法测电压表内阻：r g＝R串，测量值偏大．1．读数类题目中易在最小单位、有效数字、单位间的换算上出现错误．2．纸带问题中易将计时点和计数点混淆，计算时易漏掉单位的换算．3．验证平行四边形的实验中误认为两弹簧秤夹角为90°．4．多用电表欧姆挡使用时易出现换挡不调零的现象．5．电流表的内、外接法，滑动变阻器的分压和限流在具体应用中易混．6．用U­I图象分析电源电动势和内电阻时，易漏掉坐标原点的物理意义，误认为都是零．7．实物连图时，易出现电源正、负极和用电器正、负极不对应的现象．8．设计性实验中，不能很好地将基本实验原理进行转换．。

高考物理力学实验二轮复习题1. (2019海南)某同学用图甲所示的实验装置验证机械能守恒定律.已知打点计时器所用电源的频率为50 Hz,当地重力加速度为g=9.80 m/s2.实验中该同学得到的一条点迹清晰的完整纸带如图乙所示.纸带上的第一个点记为O,另选连续的三个点A、B、C进行测量,图中给出了这三个点到O点的距离hA、hB和hC的值.回答下列问题(计算结果保留三位有效数字).(1) 打点计时器打B点时,重物速度的大小vB=m/s.(2) 通过分析该同学测量的实验数据,他的实验结果是否验证了机械能守恒定律?简要说明分析的依据.物理力学实验二轮复习题2. 如图甲所示为探究加速度与物体受力与质量的关系实验装置图.图中A为小车,B为装有砝码的托盘,C为一端带有定滑轮的长木板,小车通过纸带与电火花打点计时器相连,计时器接50 Hz交流电源.小车的质量为m1,托盘(及砝码)的质量为m2.甲(1) 下列说法中正确的是.A. 每次改变小车质量时,应重新平衡摩擦力B. 实验时应先释放小车后接通电源C. 本实验m2应远大于m1D. 在用图象探究加速度与质量关系时,应作a- 图象(2) 实验时,某同学由于疏忽,遗漏了平衡摩擦力这一步骤,他测量得到的a-F图象.可能是图中的图线.(填①、②或③)?乙(3) 如图丙所示为某次实验得到的纸带,纸带中相邻计数点间的距离已标出,相邻计数点间还有四个点没有画出.由此可求得小车的加速度大小为m/s2.(结果保留两位有效数字)?丙3. 利用如图甲所示的装置可测量滑块在斜面上运动的加速度.一斜面上安装有两个光电门,其中光电门2固定在斜面上靠近底端处,光电门1的位置可移动.当一带有遮光片的滑块自斜面上滑下时,与两个光电门都相连的计时器可以显示出遮光片从光电门1至2所用的时间t;改变光电门1的位置进行多次测量,每次都使滑块从同一点由静止开始下滑,并用米尺测量1、2之间的距离s,记下相应的t值;所得数据如下表所示.甲s/m 0.500 0.600 0.700 0.800 0.900 0.950t/(10-3 s) 292.9 371.5 452.3 552.8 673.8 776.4/(ms-1) 1.71 1.62 1.55 1.45 1.34 1.22完成下列填空和作图:(1) 若滑块所受摩擦力为一常量,滑块加速度的大小a、滑块经过光电门2时的瞬时速度v、测量值s和t四个物理量之间所满足的关系式是.(2) 根据表中给出的数据,在图乙给出的坐标纸上画出-t图线.乙(3) 由所画出的-t图线,得出滑块加速度的大小为a=m/s2(保留两位有效数字).?4. (1) 如图甲所示,螺旋测微器读数是mm.如图乙所示,游标卡尺读数是cm.?(2) 为验证小球在自由下落过程中机械能守恒,某实验小组进行了如下操作:如图丙所示,竖直固定一刻度尺,小球最初停在O点,球底端和刻度尺0刻度线在同一水平线上.小球由静止开始下落,用频闪相机使底片每三十分之一秒曝光一次,得到小球运动的照片.选取OA过程验证小球机械能守恒.① 小球运动经过A点时速度大小vA=m/s (结果保留两位有效数字).?② 下列实验操作中合理的是.A. 相同大小的橡胶球和铁球中,应选用铁球B. A点的位置应离O点距离适当大些C. 小球的位置和下落的高度都必须以小球球心位置确定D. 验证机械能守恒就是比较小球O到A过程重力势能的减小和在A点动能是否相等,因此一定要测量小球的质量5. 用如图所示的实验装置来进行探究加速度与力的关系研究,细线跨过定滑轮连接小车和重物,小车在细线的拉力作用下自左向右运动.将光电门1、2分别固定在木板上B、C两点,用它们可以准确地记录遮光条通过光电门的时间. (1) 未悬挂重物时,利用现有条件怎样操作并判定小车与木板间的摩擦力已经得到平衡? .(2) 撤去光电门1,保持小车质量M不变,不断改变重物的质量m,每次让小车都从同一位置A点由静止释放,得到小车遮光条通过光电门2的时间t;记录数据.利用测量数据描点作图,横轴用重物质量m,若要得到一条过坐标原点的倾斜直线,则纵轴应用(填t、 t-1、 t2 或t-2)表示,若得到的确为一直线,则由图线得出结论 .(3) 在实验操作正确的前提下,实验中测得多组数据,并按照第(2)问中的坐标系描点作图,发现直线在末端发生弯曲,则此结果对应于下图中的图(填甲或乙).?。

绝密★启用前2019年人教版高考物理二轮复习模拟测试《力学实验专题》1.甲乙两同学做测定木板与铁块之间的动摩擦因数的实验时，设计了甲乙两种方案：方案甲：木板固定，用弹簧秤拉动铁块，如图甲所示；方案乙：铁块通过弹簧秤与墙连接，用手拉动木板，如图乙所示。

实验器材有：弹簧秤，木板，质量为400g的铁块，细线，质量为200g的配重若干。

（）（1）上述两种方案你认为更合理的方案是（填“甲”或“乙”）（2）某同学在铁块上加上配重，改变铁块对木板的正压力，记录了实验数据如下表所示：请根据上述数据画出铁块所受摩擦力Ff和压力FN的关系图象；由图象可求出木板和铁块间动摩擦因数是。

【答案】（1）乙（2）如下图0.25 （误差在0．02范围内均可得分）【解析】据题意，方案乙比较理想，方案乙中，摩擦力作用在物块上，弹簧秤测量出的是擦力，而甲图中弹力可能不等于摩擦力；（2）图像如上图所示；图像的斜率为动摩擦因数，即：。

2.某同学用如图所示的装置探究小车加速度与合外力的关系。

图中小车A左端连接一纸带并穿过打点计时器B的限位孔，右端用一轻绳绕过滑轮系于拉力传感器C的下端，A，B置于水平放置的一端带有定滑轮的足够长的木板上。

不计绳与滑轮的摩擦及滑轮的质量。

实验时，先接通电源再释放小车，打点计时器在纸带上打下一系列点。

该同学在保证小车A质量不变的情况下，通过改变P的质量来改变小车A所受的外力，由传感器和纸带测得的拉力F 和加速度a数据如下表所示。

（1）第4次实验得到的纸带如图所示，O，A，B，C和D是纸带上的五个计数点，每两个相邻点间有四个点没有画出，A，B，C，D四点到O点的距离如图。

打点计时器电源频率为50Hz。

根据纸带上数据计算出小车加速度a为__m/s2。

（保留二位小数）（2）在实验中，（选填“需要”或“不需要”）满足重物P的质量远小于小车A的质量。

（3）根据表中数据，在图示坐标系中做出小车加速度a与力F的关系图象（不要求答在答题卡上），根据图象推测，实验操作中重要的疏漏是。
