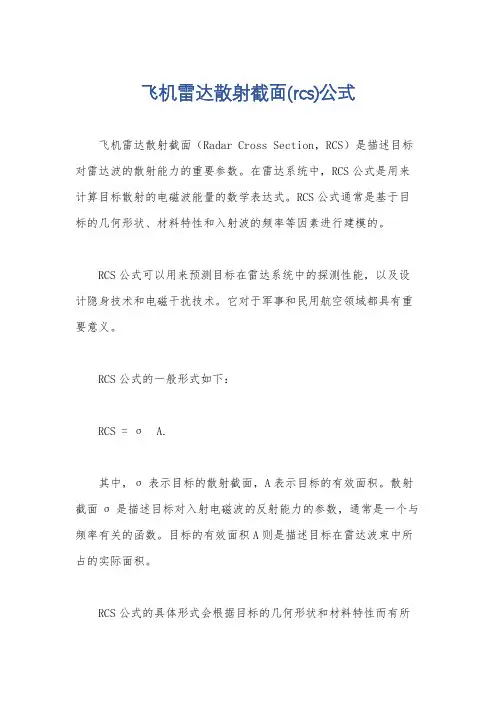

飞机雷达散射截面(rcs)公式
飞机雷达散射截面（Radar Cross Section，RCS）是描述目标对雷达波的散射能力的重要参数。
在雷达系统中，RCS公式是用来计算目标散射的电磁波能量的数学表达式。
RCS公式通常是基于目标的几何形状、材料特性和入射波的频率等因素进行建模的。
RCS公式可以用来预测目标在雷达系统中的探测性能，以及设计隐身技术和电磁干扰技术。
它对于军事和民用航空领域都具有重要意义。
RCS公式的一般形式如下：
RCS = σ A.
其中，σ表示目标的散射截面，A表示目标的有效面积。
散射截面σ是描述目标对入射电磁波的反射能力的参数，通常是一个与频率有关的函数。
目标的有效面积A则是描述目标在雷达波束中所占的实际面积。
RCS公式的具体形式会根据目标的几何形状和材料特性而有所
不同。
对于复杂的目标，RCS公式可能需要进行数值模拟或实验测
量来获得准确的数值。
在现代雷达技术中，研究人员不断努力寻求降低目标的RCS，
以实现隐身和减少雷达探测距离。
因此，RCS公式的研究和应用对
于提高雷达系统的性能具有重要意义。
总之，飞机雷达散射截面（RCS）公式是描述目标对雷达波的散
射能力的重要数学表达式，对于雷达技术和隐身技术具有重要意义。
FEKO软件的雷达散色截面仿真姓名：王靖文学号：PT12001091 前言计算复杂目标的雷达散射截面(RCS)对于国防、航空、航天、气象等各项事业都具有很重要的意义。
目前,随着对目标RCS计算精确预估和低成本等要求的不断提高,各国相继开发和推出了一批用于目标RCS分析计算的软件(如FEKO、XPATCH、GRECO等),仿真计算也迅速成为目标RCS计算的首选方法。
FEKO是一个以矩量法(MOM)为基础的三维全波电磁场分析软件,并集成了多层快速多极子方法(MLFMA)、物理光学法(PO)等多种算法,形成了一套完整的电磁计算体系。
求解散射问题有两种数值解法:即微分方程法和积分方程法[1],矩量法属于严格的积分方程方法,无需对传播空间进行网格划分,无需设置吸收边界条件。
只要硬件条件许可,MOM可以求解任意复杂结构的电磁问题。
对于超电大尺寸的问题,FEKO采用近似方法来计算目标RCS,如PO算法以及混合算法等。
采用FEKO软件进行RCS仿真计算时,由于算法选择不当可能导致计算结果误差或者计算效率很低,所以需要对不同电尺寸目标进行多种算法的计算比较,分析计算结果正确性。
2实验内容在FIKO中对圆极化波照射金属球进行具体建模并分析其散射场场强和极化特性。
2.1左旋圆极化波照射金属球体的多站RCS仿真图1 左旋圆极化波照射金属球的FEKO模型示意图金属球半径为60mm，采用矩量法仿真，网格边长取3.33mm，仿真频率为9.0GHz。
图2 左旋圆极化平面波设置示意图图3 目标散射场远场方向图设置计算完成后可以直接查看目标的RCS特性。
包括散射场幅度、相位等都可以在输出的结果文件sphere_rcs.out中查看。
本例计算结果如图4所示。
图4 左旋圆极化平面波照射金属球结果文档*.out中部分内容截图查看结果文件sphere_rcs.out可知，散射场在平面波入射方向上最接近右旋圆极化波，在入射平面波方向上为左旋圆极化波，其余大部分方向上为右旋椭圆极化，少部分方向为左旋椭圆极化。
天线雷达散射截面分析与控制方法研究天线雷达散射截面分析与控制方法研究引言：天线雷达作为一种重要的电磁波传感器，广泛运用于信号探测、目标跟踪、导航引导等领域。
在雷达工作中，天线与目标的相互作用起着至关重要的作用。
天线雷达散射截面（RCS）是描述目标对雷达波束的散射因数，是评估目标探测性能的重要指标。
本文旨在探究天线雷达散射截面的分析与控制方法，为提高雷达探测性能提供参考。
一、天线雷达散射截面分析方法1. 电磁理论基础：在天线雷达散射截面分析中，电磁理论为基础。
电磁波在目标上的散射可通过多种理论模型进行描述，如几何理论、物理光学理论、细胞混合理论等。
这些理论模型可以根据目标的不同特征和尺寸进行选择和应用。
2. 基于数值方法的分析：数值方法在天线雷达散射截面分析中得到广泛应用。
常见的数值方法有时域积分方程法（TIE）、时域有限差分法（FDTD）等。
这些方法通过将散射问题转化为求解电磁场分布的数值计算问题，得到目标的散射截面分布。
3. 基于实验的分析：实验方法对于天线雷达散射截面分析同样具有重要地位。
通过构建适当的实验场景，使用天线雷达对目标进行实际测量，可以获得目标的散射截面数据。
实验方法能够提供较为真实的散射截面信息，但受限于实验条件和设备的精确度。
二、天线雷达散射截面控制方法1. 目标形态控制：目标的几何形状对于散射截面有着显著影响。
通过控制目标的几何形状，可以实现对散射截面的控制。
例如，采用平滑曲线或吸波材料等方法能够减小目标的散射截面。
2. 靶向控制：通过调整雷达波束的方向、天线的波束宽度等参数，可以实现对目标的靶向控制。
合理调整雷达系统的参数能够使目标的散射截面最小化并且最大化返回信号。
3. 吸波材料应用：吸波材料可以有效减小目标对雷达波的反射。
通过在目标表面涂覆吸波材料，能够降低目标的散射截面，提高其隐身性能。
4. 信号处理技术：通过利用信号处理技术，可以对雷达返回信号进行滤波、抑制杂波等操作，提高雷达探测的精确性和鉴别性。
基于 FEKO软件实现目标动态 RCS仿真摘要：雷达目标检测、目标跟踪、目标识别、威胁评估、雷达的最大作用距离估计等方面，RCS都是极其重要的基本参数，本文以某飞机模型为研究对象，通过计算和分析构建了该目标的静态RCS数据库，在此基础上，通过动目标姿态轨迹数据生成或飞行实测数据、推导了雷达站心坐标系与目标坐标系之间的转换关系，得到了目标动态RCS仿真数据。
该方法对雷达目标动态特性的仿真研究具有重要的参考价值。
关键词：静态RCS数据库动态RCS数据库坐标系转换一、雷达散射截面积定义及影响因素雷达散射截面积（Radar Cross Section,RCS）是表征雷达目标对于雷达入射波散射能力的物理量。
雷达散射截面积的定义为单位立体角内目标朝接收方向散射的功率与从给定方向入射于该目标的平面波功率密度之比的4π倍，该定义假设目标在平面波照射下各向同性散射。
对于给定的平面入射波，其能量密度为（1-1）式（1-1）中，和分别为入射波的电场强度和磁场强度，“*”号表示复共轭，和为相应的复振幅，为自由空间的波阻抗。
对于RCS大小为的目标，其所截获的总功率为入射功率密度与的乘积：（1-2）如果目标将该功率在空间中各向同性的散射出去，则距离目标R的位置对应的散射波功率密度为（1-3）若用散射电场强度表示散射波功率密度，则为（1-4）则由式（1-3）和（1-4）相等，可以推出（1-5）因为入射波为平面波，当R趋于无穷远时，散射电场强度与R成反比，入射电场强度与R成正比，这样与R无关。
对于原厂RCS而言，式（1-5）应更严格的写为：（1-6）由式（1-6）可知RCS为标量，常用的量纲为。
在实际工程中常用其相对于1的分贝数表示，即分贝平方米，记为dBsm，用来表示目标反射强度。
（1-7）二、RCS计算方法散射场的计算方法大致可以分为三种：第一种方法是电磁散射场的严格解，它作为经典的边值问题，根据Maxwell方程和边界条件在直角左边坐标、柱坐标、球坐标和其他正交坐标系中通过分离变量法求解。
一文详解：雷达散射截面积（RCS）雷达通过天线发射电磁波照射目标，并接收目标反射回的微弱信号，经过信号处理检测出关于目标或环境的信息，例如距离、速度、方位、散射特性等。
从雷达系统的基本处理过程可以看出，雷达主要包括发射机、天线、接收机、信号处理器、显示器等部分。
今天主要给大家详细分析目标的雷达散射截面积。
雷达散射截面积(Radar Cross Section, RCS)是目标在雷达接收方向上反射雷达信号能力的度量，一个目标的RCS等于单位立体角目标在雷达接收天线方向上反射的功率(每单独立体角)与入射到目标处的功率密度(每平方米)之比。
RCS模型建立目标雷达散射截面积的一些特性可用一些简单的模型来描述，根据雷达波长与目标尺寸的相对关系，可分成三个区域来描述目标的雷达散射截面积。
瑞利区。
在此区域，目标尺寸远小于信号波长，目标雷达散射截面积与雷达观测角度关系不大，与雷达工作频率的4次方成正比。
谐振区。
在此区域，波长与目标尺寸相当。
目标雷达散射截面积随着频率变化而变化，变化范围可达10dB；同时由于目标形状的不连续性，目标雷达散射截面积随雷达观测角的变化而变化。
光学区。
在此区域，目标尺寸大于信号波长，下限值通常比瑞利区目标尺寸的上限值高一个数量级。
简单形状目标的雷达散射截面积可以接近它们的光截面，目标或雷达的移动会造成视线角的变化，将导致目标雷达散射截面积发生变化。
需要注意的是以上分隔三个区的边界是不清晰的，RCS评估和计算方法的使用需要注意是在哪个尺寸范围内来分析的。
精确的方法是一麦克斯韦方程组的积分和微分形式为基础，一般限于瑞利区和谐振区内相对简单和小物体，而大多数近似方法则是为光学区开发的。
简单目标和复杂目标的RCS简单金属形状的雷达散射截面积可以通过等式估算，但对于像飞机这样非常复杂的目标，其表面与RCS之间没有牢固的关系，它会随照射雷达的方向而显着变化。
复杂目标对电磁波的作用包含镜面反射、边缘绕射、尖顶绕射、爬行波绕射、行波绕射和非细长体因电磁突变引起的绕射等。

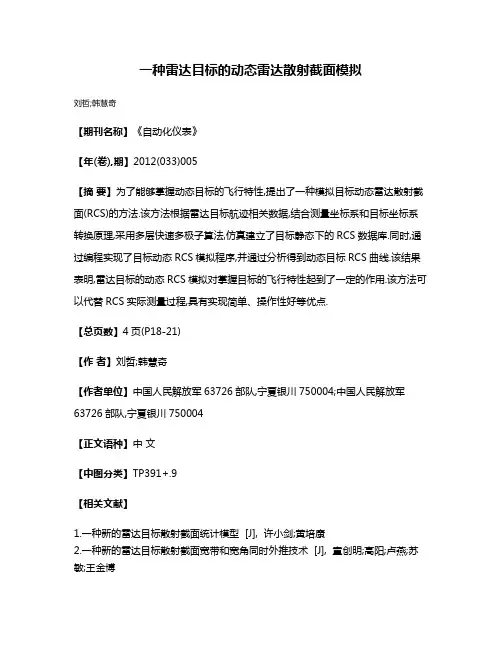

一种雷达目标的动态雷达散射截面模拟
刘哲;韩慧奇
【期刊名称】《自动化仪表》
【年(卷),期】2012(033)005
【摘要】为了能够掌握动态目标的飞行特性,提出了一种模拟目标动态雷达散射截面(RCS)的方法.该方法根据雷达目标航迹相关数据,结合测量坐标系和目标坐标系转换原理,采用多层快速多极子算法,仿真建立了目标静态下的RCS数据库.同时,通过编程实现了目标动态RCS模拟程序,并通过分析得到动态目标RCS曲线.该结果表明,雷达目标的动态RCS模拟对掌握目标的飞行特性起到了一定的作用.该方法可以代替RCS实际测量过程,具有实现简单、操作性好等优点.
【总页数】4页(P18-21)
【作者】刘哲;韩慧奇
【作者单位】中国人民解放军63726部队,宁夏银川750004;中国人民解放军63726部队,宁夏银川750004
【正文语种】中文
【中图分类】TP391+.9
【相关文献】
1.一种新的雷达目标散射截面统计模型 [J], 许小剑;黄培康
2.一种新的雷达目标散射截面宽带和宽角同时外推技术 [J], 童创明;高阳;卢燕;苏敏;王金博
3.多站制CW雷达目标动态模拟器设计 [J], 李华敏;王瑛;李晓松
4.一种炮位侦校雷达目标模拟方法及系统 [J], 焦辰泽;余建宇;王超;石伯翔
5.频率捷变雷达目标模拟器实时动态频率校准方法 [J], 胡志慧;杨正芳;彭文辉因版权原因，仅展示原文概要，查看原文内容请购买。
雷达散射截面原理雷达散射截面（Radar Cross Section，简称RCS）是衡量目标在雷达波照射下所产生回波强度的一种物理量。
它用于描述目标对雷达信号的散射能力，从而影响雷达对目标的探测距离和识别效果。
雷达散射截面的原理主要涉及以下几个方面：1. 电磁场理论：雷达散射截面与电磁场理论密切相关。
根据电磁场理论，功率流密度正比于电场强度E的平方（或磁场强度H的平方）。
雷达散射截面就是基于这一原理来度量目标在雷达波照射下所产生回波强度的。
2. 入射波与目标相互作用：当雷达波照射到目标上时，目标会吸收部分能量，剩余的能量会以散射的形式向各个方向传播。
雷达散射截面就是衡量目标在单位立体角内向接收机处散射功率与入射波在目标上的功率密度之比的物理量。
3. 影响因素：雷达散射截面受到以下几个因素的影响：a. 目标材料的电性能：不同材料的电性能（如介电常数、磁导率等）对雷达散射截面产生较大影响。
b. 目标的几何外形：目标的几何外形直接影响雷达波与目标之间的相互作用，从而影响雷达散射截面。
c. 目标被雷达波照射的方位：雷达波与目标之间的入射角度、入射方位会影响雷达散射截面。
d. 入射波的波长：入射波的波长与目标的尺寸相比拟时，会产生共振现象，从而影响雷达散射截面。
e. 入射场极化形式和接收天线的极化形式：入射波和接收天线的极化形式也会影响雷达散射截面。
4. 雷达散射截面的测量与计算：通过实验测量或数值模拟等方法，可以得到目标的雷达散射截面。
在实际应用中，通常采用缩比模型实验、电磁模拟等技术来预测和优化目标的雷达散射截面，以实现雷达隐身目的。
总之，雷达散射截面原理主要涉及电磁场理论、入射波与目标的相互作用以及影响因素等方面。
通过了解这些原理，可以更好地研究、设计和实现雷达隐身技术。
飞行器雷达散射截面训练与阵列优化技术研究随着航空航天技术的不断发展，飞行器雷达散射截面训练与阵列优化技术变得越来越重要。
本文旨在讨论飞行器雷达散射截面训练的意义以及阵列优化技术在这一领域的应用。
飞行器雷达散射截面训练是指通过合理改变飞行器表面的形状和材料，来达到减小雷达散射截面的目的。
雷达散射截面是指目标物体对入射的雷达波的散射影响的大小。
通俗地讲，飞行器的雷达散射截面越小，就意味着飞行器对雷达的探测难度越大，隐身性能越好。
因此，飞行器雷达散射截面训练可以极大地提升飞行器的隐形性能和生存能力。
为了进行飞行器雷达散射截面训练，我们需要使用优化算法来找到最佳的解决方案。
在此，阵列优化技术可以发挥重要的作用。
阵列优化技术是一种将优化算法与阵列设计相结合的技术，它能够通过合理调整阵列元素的位置和相位，使阵列的性能得到最大化。
在进行飞行器雷达散射截面训练时，我们首先需要建立飞行器模型和雷达系统模型。
通过计算机模拟和实际试验，我们可以获取飞行器的雷达散射截面，并得到飞行器在不同角度和频率下的回波数据。
接下来，我们可以使用阵列优化算法来调整飞行器的散射特性。
阵列优化技术主要包括两个方面：形状优化和材料优化。
形状优化是指通过调整飞行器表面的形状，来降低雷达散射截面。
例如，可以使用曲线来代替直线，以减小散射截面。
材料优化是指通过选择合适的材料，来改变飞行器对雷达波的吸收和反射特性，从而减小雷达散射截面。
通过这两个方面的优化，我们可以大幅度改善飞行器的隐身性能。
阵列优化技术还可以应用于飞行器雷达系统的参数优化。
通过调整阵列元素的位置和相位，我们可以使雷达系统的辐射方向和敏感范围得到优化。
这样一来，雷达系统可以更有效地探测飞行器的回波信号，提高目标探测的精度和距离。
此外，飞行器雷达散射截面训练与阵列优化技术还可以在其他领域广泛应用。
例如，在军事领域，飞行器隐身性能的提升可以大幅度增强飞行器的生存能力和作战能力。
在民用领域，飞行器雷达散射截面训练与阵列优化技术可以用于改善飞机和无人机的雷达探测效果，提升飞行器的安全性和舒适性。
FEKO软件的RCS仿真应用一、本文概述随着现代电子技术的飞速发展，雷达散射截面（Radar Cross Section, RCS）仿真技术在军事、航空航天、民用等领域的应用日益广泛。
作为一种高效的电磁仿真软件，FEKO以其精确的计算结果和灵活的操作界面，成为众多工程师和研究人员的首选工具。
本文旨在介绍FEKO软件在RCS仿真中的应用，包括其基本原理、操作流程、案例分析以及优化策略等方面，以期帮助读者更好地理解和掌握FEKO 软件，为相关领域的研究和应用提供有力支持。
本文首先简要介绍了雷达散射截面的概念和重要性，阐述了FEKO 软件在RCS仿真中的基本原理和方法。
接着，详细介绍了FEKO软件的操作流程和基本功能，包括模型建立、材料设置、网格划分、求解设置等关键步骤。
通过案例分析，展示了FEKO软件在不同场景下的应用效果，包括简单目标、复杂目标以及实际工程应用中的RCS仿真。
探讨了提高FEKO软件仿真精度和效率的优化策略，包括选择合适的算法、调整模型细节、优化网格划分等。
通过阅读本文，读者可以对FEKO软件在RCS仿真中的应用有一个全面而深入的了解，为实际工作和研究提供有益的参考和指导。
本文也期望能够激发更多研究人员对FEKO软件的兴趣和热情，推动其在相关领域的应用和发展。
二、FEKO软件概述FEKO（Finite Element Method for Electromagnetic Analysis）是一款功能强大的电磁仿真软件，它基于有限元方法（FEM）和多层快速多极子方法（MLFMA）进行电磁场分析。
该软件广泛应用于雷达散射截面（RCS）仿真、天线设计、电磁兼容性分析、电磁干扰（EMI）和电磁辐射（EMR）预测等多个领域。
FEKO具有高度的灵活性和准确性，能够处理复杂的三维电磁问题。
其用户友好的界面和丰富的材料库、模型库使得工程师和研究人员能够轻松地建立和分析各种电磁场景。
FEKO支持多种求解器，包括频域、时域和混合域求解器，以满足不同应用的需求。
室内场缩比目标雷达散射截面测试方法
室内场缩比目标雷达散射截面测试方法
目标雷达散射截面（RCS）是评估雷达系统性能的重要指标之一。
在研发雷达系统时，必须对雷达的RCS进行测试。
而室内场缩比目标雷达散射截面测试是一种有效、可靠的RCS测试方法。
室内场缩比目标雷达散射截面测试方法的原理是通过将实际目标缩小到测试室内最小可控区域内进行测试。
该方法具有如下优点：
1. 可以在受控环境下进行测试，降低外界干扰对测试结果的影响。
2. 可以测试小尺寸的目标，适用于细节部位的测试。
3. 测试设备简单，成本低，易于建立测试系统。
下面是室内场缩比目标雷达散射截面测试的具体步骤：
1. 建立测试空间。
测试空间一般的尺寸在3米左右，必须能控制环境温度、湿度等参数，以确保测试的精准性。
2. 准备目标。
通过3D打印等技术制作目标模型，并将其缩小到测试空间可控的尺寸。
3. 测试大致过程：目标放置在测试空间中，向其发送雷达信号，通过接收信号的功率计量测试出雷达反射信号的强度。
根据接收到的信号强度计算出目标的RCS值。
4. 测试结果处理：通过对测试结果进行分析，得出目标在不同角度下的RCS曲线，以评估目标在雷达系统中的探测能力。
总之，室内场缩比目标雷达散射截面测试方法是一种具有一定优势的RCS测试方法，尤其适用于小尺寸目标的测试。
在雷达系统研发、维护过程中，可以采用该方法评估雷达的性能，从而提高雷达系统的可靠性和性能。
RCS (Radar Cross Section)仿真计算是用于评估目标在雷达波束照射下的反射特性的过程。
它通常用于设计隐身飞行器、舰船和地面目标，以最小化其雷达信号特征。
仿真计算通常包括以下步骤：
1. 几何建模：目标的几何形状被建模为一系列几何体，例如平面、曲面、边缘等。
这些几何体可以使用CAD软件或专门的几何建模工具创建。
2. 材料属性定义：每个几何体都需要定义其材料属性，如导电性、磁性、介电常数等。
这些属性决定了目标对雷达波束的反射和散射特性。
3. 电磁仿真计算：利用电磁场仿真软件，根据目标的几何形状和材料属性，计算目标在不同频率和入射角度下的散射截面（Scattering Cross Section）。
4. 散射图像分析：通过分析散射截面数据，可以得到目标在不同方向上的散射能量分布图。
这些数据可用于评估目标的隐身性能和识别特征。
5. 优化设计：根据仿真结果，可以对目标的几何形状和材料属性进行优化设计，以最小化其雷达信号特征。
需要注意的是，RCS仿真计算是一项复杂的工程任务，需要专业的软件和领域知识来正确建模和分析目标的散射特性。
此外，由于目标的复杂性和多变性，仿真结果可能与实际测量结果存在一定差异，因此实验验证仍然是必要的步骤。
1。
cst雷达散射截面仿真模拟论雷达散射截面（Radar Cross Section，简称RCS）是雷达目标对电磁波的散射能力的度量，它描述了目标对来自雷达的电磁波的反射和散射情况。
雷达散射截面仿真模拟是一种基于数值计算的方法，用于预测和分析不同目标在雷达系统中的散射特性。
本文将对雷达散射截面仿真模拟进行详细介绍。
首先，我们需要了解雷达散射截面的概念和意义。
雷达散射截面可以看作是目标表面对电磁波辐射的反应，也可理解为目标表面积和反射系数的乘积。
雷达系统通过接收目标返回的散射波，然后根据散射波的特性进行目标识别和定位。
因此，了解目标的雷达散射截面有助于提前预测目标的检测距离、强度和方向。
雷达散射截面仿真模拟是一种计算目标散射截面的方法。
它通过数值计算求解麦克斯韦方程组，以及应用近场，远场和辐射场的理论模型，来模拟目标对电磁波的散射情况。
具体来说，雷达散射截面仿真模拟包括以下步骤：1.目标建模：首先需要对目标进行建模，目标可以是实际物体的三维模型，也可以是几何形状的数学模型。
建模可以通过计算机辅助设计软件进行，并且需要考虑目标的细节和复杂度，以保证仿真结果的准确性和可靠性。
2.选取仿真方法：根据实际需求和目标属性，选择适当的仿真方法。
常用的雷达散射截面仿真方法包括物理光学法（Physical Optics，简称PO），物理几何法（Physical Geometrical Theory，简称PGT）和电磁波数值计算法。
3.辐射场计算：根据目标模型，利用所选的仿真方法计算散射波场。
辐射场计算通常采用数值计算方法，如有限元方法（Finite Element Method，简称FEM），有限差分法（Finite Difference Method，简称FDM）和有限积分法（Finite Integration Technique，简称FIT）等。
4.散射截面计算：根据得到的辐射场数据，结合雷达系统的参数，计算目标的散射截面。
雷达散射截面(rcs)
雷达散射截面又称后向散射截面，是雷达入射方向上目标散射雷达信号能力的度量,用入射场的功率密度归一化表示。
RCS是指雷达入射方向上单位立体角内返回散射功率与目标截状的功率密度之比。
雷达散射截面(rcs)影响因素：
1.目标材料的电性能
2.目标的几何外形
3.目标被雷达波照射的方位
4.入射波的波长
5.入射场极化形式和接收天线的极化形式
雷达散射截面是目标的假想面积，用一个各向均匀的等效反射器的投影面积来表示，该等效反射器与被定义的目标在接收方向单位立体角内具有相同的回波功率。
一般用符号σ表示目标的雷达散射截面。
实际上，一架飞机的RCS不是一个单值，对于每个视角、不同的雷达频率等都对应不同的RCS。
例如F-16的某个波段的RCS值正前方为4平方米，而侧向则大于100平方米。
小入射角雷达海面散射系数测量仿真
背景知识：
卫星雷达高度为500km，入射波束的中心入射角为10°，入射的波束宽度为2°*2°，入射波束绕z轴旋转。
入射波的方位角（即雷达的观测角）为ϕ，。
待仿真的海面区域为36km*36km，该海面区域中心与入射波束中心重合。
X为距离向，Y为方位向。
已知雷达天线发送/接收的
雷达接收信号是随时间变化的，等价于随距离X的坐标变化，亦等价于随入射角θ变化。
雷达水平距离分辨率∆X=10m，海面剖分面元尺寸∆x=1m。
在一定风速下，设定雷达观测角（在0-360°变化），显示随地距变化的σ0X,以及随入射角变化的σ0(θ)，并与下（1）式在θ‘=波束入射角的解析计算结果进行对比。
主要步骤：
1.根据海浪谱生成海面18km*18km区域中每个海面面元(3m*3m)的高度与斜率。
参考黄萍硕士论文《海洋波谱议海浪探测机理及仿真研究》5.1节，2.4节，5.2.1节。
2.计算每个雷达分辨单元的等效散射系数ς0X。
ς0X=
G2(ϕ)ς0ϕ,θdϕβϕ/2
−βϕ/2
G2(ϕ)dϕ
βϕ/2
−βϕ/2
式中ς0ϕ,θ为某个海面面元对应的散射系数。
ς0θ,ϕ=ρπsec4θ′p tanθ′,0 (1)
式中θ′为海面面元的局部入射角，ρ=|R(0)|2为衍射修改的垂直入射反射率,
仿真平台：Matlab
分组与评分说明：
1、共分6组，每组人数为3-4人左右。
2、每组推举一位同学陈述仿真思路，并按老师要求在课堂上演示中间的仿真结果和最后的
仿真结果。
3、老师为每个小组打分A，每个小组需提供小组成员总数n和每位成员的分数权值q，小
组成员的得分为A*n*q。
