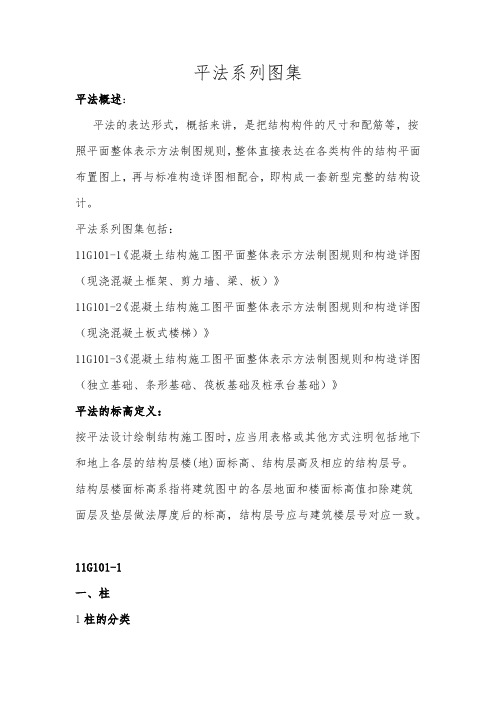

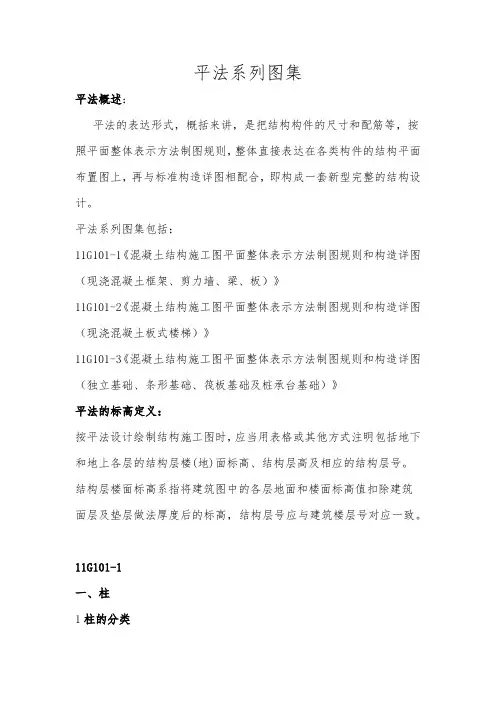

平法系列图集平法概述：平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
平法系列图集包括：11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏板基础及桩承台基础）》平法的标高定义：按平法设计绘制结构施工图时，应当用表格或其他方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。
结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。
11G101-1一、柱1柱的分类框架柱（KZ）;框支柱（KZZ）;芯柱（XZ）;梁上柱（LZ）;剪力墙上柱（QZ）。
2柱平法施工图的表示方法2.1列表注写方式：系在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。
2.2截面注写方式：系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。
二、剪力墙1剪力墙包含的构件1.1墙柱：约束边缘构件（YBZ）;构造边缘构件（GBZ）;非边缘暗柱（AZ）;扶壁柱（FBZ）。
1.2墙身：Qxx(X排)1.3墙梁：连梁（LL）;连梁【对角暗撑配筋LL(JC)】;连梁【交叉斜筋配筋LL(JX)】; 连梁【集中对角斜筋配筋LL(DX)】;暗梁（AL）；边框梁（BKL）。
2剪力墙平法施工图表示方法2.1列表注写方式：系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。
平法讲座########公司2014年7月目录第一部分基本概念 (1)第二部分柱平面表示法 (3)一、注写 (3)二、抗震KZ钢筋构造 (5)三、非抗震KZ钢筋构造 (8)四、柱钢筋制作安装质量通病 (9)第三部分梁平面表示法 (10)一、注写 (10)二、抗震KL、WKL纵向钢筋构造 (12)三、梁配筋构造 (15)四、非抗震KL同抗震KL的异同点 (16)五、梁钢筋制作安装质量通病 (16)第四部分剪力墙平面表示法 (17)一、墙柱 (17)二、墙身 (20)三、墙梁 (22)四、洞口平面表示法 (24)混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）基本概念第一部分基本概念1、接头百分率（1）排扎接头连接区段长度为1.3L，区段内接头面积百分率梁板墙不宜＞25%，柱不宜＞50%，确有必要增加时梁不应＞50%，其他构件可放宽。
（2）机械连接及焊接接头连接区段为35d（d为较大直径）且不小于500mm，凡接头中心点位于该区段内的接头均属于内一区段，区段内接头百分率，受拉区不宜＞50%，接头不宜设在抗震框架梁、柱端加密区。
直接承受动力荷载的不宜采用焊接接头。
2、HPB235钢筋：180°弯钩，内直径≥2.5d，平直段长度不应小于3d，箍筋弯钩内直径不小于受力钢筋，一般结构弯90°，平直部分不宜小于5d，抗震结构应为135°，平直部分不应小于10d且不应小于75。
3、抗震等级钢筋混凝土房屋根据烈度、设防类型、结构类型和房屋高度，场地类别采用不同的抗震等级并应符合相应计算和构造措施要求。
4、锚固长度L 1、L1E纵向受拉钢筋绑扎搭接长度l1E、l1纵向受拉钢筋搭接长度修正数注：当不同直径的钢筋搭接时，其l1E与l1值按较小的直径计算；在任何情况下l1不得小于300mm；式中ζ为搭接长度修正数。
基本概念混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）L a 、LaE纵向受拉筋抗震锚固长度LaE受拉钢筋的最水锚固长度La注：1、四级抗震等级L aE=L a；2、当弯锚时，有些部位的锚固长度为≥0.4L aE+15d，见各类构件的标准构造祥图。
混凝土结构工程施工图平面整体表示方法在框架梁中，取消了原来纵向钢筋中的弯起钢筋，增加了加密箍筋，增加了文字注解，配合具有通用标准构造详图，减少钢筋的结构立面图及其截面图，提高了效率。
平面整体表示方法制图规则，可以用在钢筋混凝土结构的各种构件中，有“集中标注”和“原位标注”两种表示方式。
梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。
集中标注：1、梁编号。
2、梁截面尺寸。
3、箍筋：钢筋级别、直径、加密区及非加密区、肢数。
4、梁上下通长筋和架立筋。
5、梁侧面纵筋：构造腰筋及抗扭腰筋。
6、梁顶面标高高差（选注）。
梁钢筋的标注方法原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注：1、梁支座上、下部纵筋。
2、吊筋、附加箍筋。
根据平法制图的规则计算梁中主筋的结构尺寸在图中标注的KL1框架梁的上边缘引出一条铅垂线。
在这条铅垂线的右侧标注有几行字:第一行KLI 框架梁)梁的截面尺寸为300mmx500mm。
通常第二行∮6@100/200(2)表示箍筋采用直径为6mm的HPB235级钢筋，加密箍筋间距为100mmm，非加密箍距为200mm，通长区箍筋均为双肢箍。
第三行2∮16表示采用两根直径为16mm的HRB335级梁的通长筋。
通长筋是沿梁的全长布置的。
梁的左、右两端上方所标标注的4∮16，里边包括了2∮16通长筋。
剩下的2∮16是两段直角形筋和2∮16通长筋,是承受梁端部的负弯矩的。
梁下部中间的4∮16是承受梁中下部的正弯矩的（抗拉作用)，钢筋贯通全梁。
如图铅垂线及其右侧注的几行字就是“集中标注”。
假设给出的框架结构F三级抗震设防，混凝土的强度等级采用C30。
柱距为6000mm，柱宽400mm，査《三、四级抗震等级楼层框架梁KL 》部分。
11G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详困 (现浇 混凝土框架、剪力墙、梁、板）11G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图 (现 浇混凝土板式楼梯）11G101-3 混凝土结枸施工图平面整体表示方法制图规则和构造评图 (独立 基础、条形基础、筏形基对及桩基承台12G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图 (剪力 墙边缘构件）11SG102-3 钢吊车梁系统设计图平面表示方法和构造详图G103-104 民用建筑工程结构设计深度图样 (2009 年合订本）05SG105 民用建筑工程设计互提资料深度及图样-结构专业12G112-1 建筑结构设计常用数据 （钢筋 混凝土结构、石切体结构、地基基础）06G112 建筑结构设计常用数据08SG115-1 钢结构施工图参数表示方法制 图规则和构造详图09SC117-1 单层工业厂房设计示例 （一）08G118 单层工业厂房设计选用 （ 上册、下册）12SG121-1 施工图结构设计总说明 （混凝 土结构 ）13SG121-2 施工图结构设计总说明 （多 层砌体房屋和底部框架砌体房屋）08SG213-1 钢烟囱 （ 自立式30 ~60m)13G311-1 混凝土结构加固构造05SG308 混凝土后锚固连接构造06SG311-1 混凝土结构加固构造(总则 及构件加固）08SG311-2 混凝土结构加固构造 （地基 基础及结构整体加固改造）11G329-1 建筑物抗震构造详图 （多 层和高层钢筋混凝土房屋）11G329-2 建筑物抗震构造详图 （多层 A体房屋和底部框架A体房屋 ）11C329-3 建筑物抗震构造详图 （单 层工业厂房）11G332 村镇住宅常用结构构件10SG334 钢筋混凝土抗风柱11G336-2 柱间支撑 (柱距 7.5m)05SG343 现浇混凝土空心搂盖07SG359-5 悬挂运输设备板道 (适用 于门式刚架轻型房屋钢结构）10G409 预应力混凝土管桩06SG429 后张预应力混凝土结构施工图表示方法及构造详图09SG432-2 预应力混凝土双T板 (平板 ，宽度2.0m、 2.4m、3.0m) 08SG432-3 预应力混凝土双T板 (坡板 宽度3.0m)08SC360 预应力混凝土空心方桩03G363 多层砖房钢筋混凝土构造柱抗震节点详图10G409 预应 力混凝土管桩SG439-1 -2 预应力混凝土叠合板 (2005 年合订本）06SG501 民用建筑钢结构防火构造08SG510-1 轻型屋面平行弦钢屋架 （圆 钢管、方钢管 ）05G511 梯形钢屋架05G512 钢天窗架05G513 钢托架05G514-1、 2~3、 4 12m实腹式钢吊车梁05G515 轻型屋面梯形钢屋架06SG515-1 轻型屋面梯形钢屋架 (圆 钢管、方钢管）06SG515-2 轻型屋面梯形钢屋架 (剖分 T型钢）05G516 轻型屋面钢天窗架05G517 轻型屋面三角形钢屋架06SG517-1 轻型屋面异角形钢屋架 (圆钢管、方钢管）06SG517-2 轻型屋面三角形钢屋架 (剖分 T型钢）04SGS18-2 门式刚架轻型房屋钢结构 (有悬 桂吊车)04SG518-3 门式刚架轻型房屋钢结构 (有吊车）07SG518-4 多跨门式刚架轻型房屋钢结构 (无吊车）SG520-1 - 2 钢吊车梁(2003 年合订本）10G521-1-2 钢檩条 钢墙梁 (2Q10年合订本）08SG520-3 钢 吊车梁(H 型钢 工作级别A1~A5)05SG522 钢与混凝土组合楼 (屋) 盖结构构造06SG524 钢管混凝土结构构造 (圆 钢管、矩形钢管）07SG526 户外钢结构独立广告牌07SG528-1 钢雨篷 (一)07SG531 钢网架结构设计10SG533 钢抗风柱11SG534 带水平敉鋼斜梯 (45。
总说明（03G101-1）1.本图集是混凝土结构施工图采用建筑结构施工图平面整体方法的国家建筑标准设计图集。
建筑结构施工图平面整体设计方法（简称平法）对我国目前凝土结构施工图的设计表示方法作了重大改革，被国家科委列为《“九五”国家级科技成果重点推广计划》项目（项目编号：97070209A）和建设部列为一九九六年科技成果重点推广项目（项目编号：96008）。
平法的表达形式，概括来讲，是把结构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造图相配合，即构成一套新型完整的结构设计。
改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。
2.本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区抗震等级为特一级和一、二、三、四级的现浇混凝力框架、剪力墙、框架-剪力墙和框支剪力墙主体结构施工图的设计。
3.本图集包括常用的现浇混凝土柱、墙、梁三种构件的平法制图规则和标准构造详图两大部分内容。
4.本图集的制图规则，既是设计者完成柱、墙、梁平法施工图的依据，也是施工、监理人员准确理解和实施平法施工图的依据。
5.本图集的标准构造详图编入了目前国内常用的且较为成熟的构造作法，是施工人员必须与平法施工图配套使用的正式设计文件。
6．本图集标准构造详图的设计依据：（1）凝结构设计规范GB50010-2002；（2）建筑抗震设计规范GB50011-2001；（3）高层建筑混凝土结构技术规程JGJ3-2002J186-2002；（4）建筑结构制图标准（GB/T50105-2001。
7.本图集的制图规则和标准构造详图中未包括的抗震及非抗震构造详图，以及其它未尽事项，应在具体设计中由设计者另行设计。
8.本图集提供的“标准构造详图变更表”，是为了在具体工程设计中需要对本图集的标准构造详图作某些变更，供设计者在结构设计总说明中写明变更内容时参考使用。
9.本图集尺寸以毫米为单位，标高以米为单位。
