XX农民新村安置项目实测实量实施方案编制人：审核人: 审批人：XXXXXX工程有限公司2013年8月25日目录第一章编制说明及依据 ------------------------------------------------------------------------------------ 2 1.1编制说明---------------------------------------------------------------------------------------------- 2 1.2编制依据---------------------------------------------------------------------------------------------- 2第二章工程概况---------------------------------------------------------------------------------------------- 2第三章实测实量的基本要求 ----------------------------------------------------------------------------- 2 3.1实测实量基本要求--------------------------------------------------------------------------------- 2 3.2组织机构及设备投入 ----------------------------------------------------------------------------- 4第四章实施措施---------------------------------------------------------------------------------------------- 4第一章编制说明及依据1.1编制说明为保证本工程的各分项工程的施工质量，加强过程中的施工质量控制，保证施工完成后的成品观感，同时为实现深圳市优质结构工程的的这一创优目标，特制订本方案，根据施工进度实时测量，监控施工质量，过程中及时纠正造成质量缺陷的不良因素。

工程实体实测实量检测指导书一、目的为了改变目前公司管理人员质量意识淡薄，质量控制手段不强，质量通病普遍存在的现象，公司决定实行目前社会上普遍推存的并且行之有效的万科实测实量管理办法。

现制定本公司工程实体实测实量检测指导书。

二、实行时间及检测范围1、本办法从6月25日开始执行，已完部位根据本办法要求检测方法进行100%检测，并在7月5日前报公司工程实体检测科，此后每月25日前项目将本月施工部位要求的实测实量内容进行100%检查，并将数据报送工程实体检测科，次月，实体检测科对项目报表检查内容进行100%复查。

2、项目以及公司实测实量检测范围包括钢筋、混凝土、砌体、抹灰。

钢筋实测实量检测采用钢筋扫描仪，检测内容包括钢筋直径、间距、保护层。

混凝土检测墙体平整度、柱平整度、墙垂直度、柱垂直度、顶板平整度、墙体截面尺寸偏差、柱截面尺寸偏差、顶板标高，顶板平整度、顶板厚度。

砌体检测墙面平整度、墙面垂直度、门窗洞口高宽度、房间方正度。

抹灰检查表面平整度、垂直度、阴阳角方正度、门洞口高宽厚、房间方正度、房间开间、进深、房间净空。

3、项目及公司对每个实测区的混凝土观感、砌体观感、砂浆强度进行感官测视，并进行记录。

包括笔录记录和拍照记录两种方式。

4、项目需对工程实体进行100%实测实量自检，公司对直管项目、分公司所属项目进行实测实量100%复检，事业部对其所属项目进行100%复检，公司对事业部项目进行抽检。

三、基本规定1、项目、公司进行实测实量的操作方法必须按照本办法执行，项目部、公司均按每根柱、每堵墙、每块顶板作为一个实测区，进行100%实测实量，并进行每次检查实测记录。

通过工程实体上下两级检查，促进项目过程控制。

2、项目部须成立以项目经理为首的工程实测实量小组，实测实量小组根据施工进度开展现场实测实量工作。

项目经理应根据实测工作量大的特点，安排和调整实测实量人员。

公司检查时提前1天通知项目部，项目经理、技术负责人、质量员共同参与检查。

分部工程验收实测实量方案一、前言分部工程验收实测实量是工程竣工验收的重要环节，是评定工程质量是否符合设计要求的重要依据。

本实测实量方案旨在明确分部工程验收实测实量的具体内容、方法、程序和要求，保证工程验收结果的客观、真实和准确。

二、实测实量范围1. 地基基础工程：包括地基处理、基坑开挖、基础底部及基础埋深等实测实量。

2. 结构工程：包括混凝土强度、钢筋保护层、钢结构焊缝、混凝土浇筑质量等实测实量。

3. 建筑装饰工程：包括墙面平整度、地面水平度、管道安装等实测实量。

4. 给排水及采暖通风空调工程：包括排水管道坡度、管道连接质量、通风空调系统运行情况等实测实量。

5. 电气工程：包括线路敷设、接地电阻、绝缘电阻、开关插座安装等实测实量。

三、实测实量方法1. 采用现场实际测量、试验和观测的方法，实时记录数据。

2. 使用符合国家标准的检测仪器设备进行实测实量。

3. 对于不易直接测量的项目，如混凝土强度等，可以采用取样送检的方式进行实测实量。

四、实测实量程序1. 单位项目责任人确认验收实测实量任务，并组织实施。

2. 实测实量前，根据实测实量范围编制实测实量方案和实施方案，并组织实施。

3. 实测实量时，由专业技术人员进行操作，并进行现场记录。

4. 实测实量后，进行数据整理和统计，编制实测实量报告。

5. 质量验收部门进行验收，对合格的项目进行验收确认。

五、实测实量要求1. 实测实量人员应具备相关岗位资质证书、实勘能力和工作经验。

2. 实测实量所使用的仪器设备应符合国家标准，并定期进行检定和校准。

3. 实测实量数据应真实可靠，如有必要可以进行重复测量。

4. 实测实量报告应包括实测数据、图表、结论及原始记录等内容。

六、实测实量安全与保护1. 实测实量人员应严格遵守现场作业规定，穿着符合要求的安全防护用具。

2. 对于存在一定危险性的实测实量作业，应制定好相应的安全措施，并定期进行安全教育培训。

七、实测实量的监督与管理1. 实测实量工作由工程监理单位进行监督，并对实测实量报告进行审核。

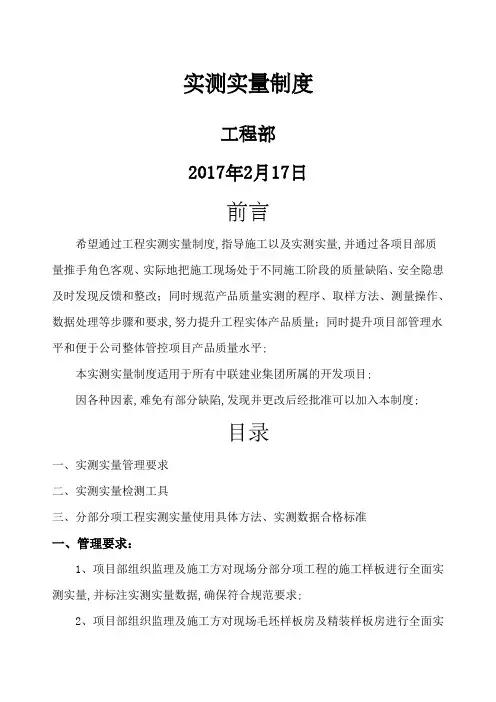

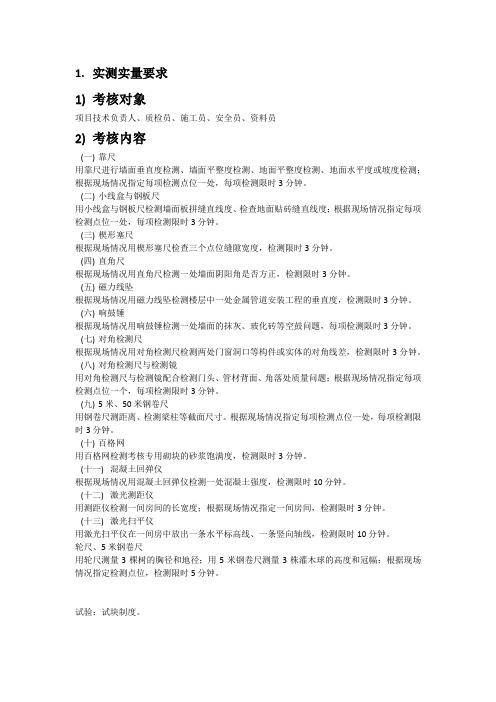

1.实测实量要求1)考核对象项目技术负责人、质检员、施工员、安全员、资料员2)考核内容(一)靠尺用靠尺进行墙面垂直度检测、墙面平整度检测、地面平整度检测、地面水平度或坡度检测；根据现场情况指定每项检测点位一处，每项检测限时3分钟。

(二)小线盒与钢板尺用小线盒与钢板尺检测墙面板拼缝直线度、检查地面贴砖缝直线度；根据现场情况指定每项检测点位一处，每项检测限时3分钟。

(三)楔形塞尺根据现场情况用楔形塞尺检查三个点位缝隙宽度，检测限时3分钟。

(四)直角尺根据现场情况用直角尺检测一处墙面阴阳角是否方正，检测限时3分钟。

(五)磁力线坠根据现场情况用磁力线坠检测楼层中一处金属管道安装工程的垂直度，检测限时3分钟。

(六)响鼓锤根据现场情况用响鼓锤检测一处墙面的抹灰、玻化砖等空鼓问题，每项检测限时3分钟。

(七)对角检测尺根据现场情况用对角检测尺检测两处门窗洞口等构件或实体的对角线差，检测限时3分钟。

(八)对角检测尺与检测镜用对角检测尺与检测镜配合检测门头、管材背面、角落处质量问题；根据现场情况指定每项检测点位一个，每项检测限时3分钟。

(九)5米、50米钢卷尺用钢卷尺测距离、检测梁柱等截面尺寸。

根据现场情况指定每项检测点位一处，每项检测限时3分钟。

(十)百格网用百格网检测考核专用砌块的砂浆饱满度，检测限时3分钟。

(十一)混凝土回弹仪根据现场情况用混凝土回弹仪检测一处混凝土强度，检测限时10分钟。

(十二)激光测距仪用测距仪检测一间房间的长宽度；根据现场情况指定一间房间，检测限时3分钟。

(十三)激光扫平仪用激光扫平仪在一间房中放出一条水平标高线、一条竖向轴线，检测限时10分钟。

轮尺、5米钢卷尺用轮尺测量3棵树的胸径和地径；用5米钢卷尺测量3株灌木球的高度和冠幅；根据现场情况指定检测点位，检测限时5分钟。

试验：试块制度。

为了顺利的完成考核，提升相关员工的基本技术技能，公司成立了以下的考核小组：组长：邹红波副组长：王学文、王川组员：刘成、朱傲尘、朱麟、张德昭、罗闯、张发栋、李佳毅、彭帅、李锋、肖翠云、唐捷、陶莎2.考核组织机构组长：负责领导组织考核的各项事宜。

实测实量工具准备及使用场景实测实量需要仪器：5M钢卷尺，2米靠尺，楔形塞尺，塔尺，双十字激光扫平仪，冲击钻，板厚检测仪（无损），冲击钻（有损），空鼓锤，激光测距仪，阴阳角尺。

编制依据《混凝土结构工程施工质量验收规范》（GB50204-2015）《砌体结构工程施工质量验收规范》（GB 50203-2011）《建筑工程施工质量验收统一标准》（GB50300-2013）《建筑装饰装修工程质量验收规范》（GB50210-2001）《建筑地面工程施工质量验收规范》（GB50209-2010）《建筑电气工程施工质量验收规范》（GB50303-2015）实测实量实施操作实测项目1、截面尺寸偏差（砼结构）指标说明反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。

合格标准截面尺寸偏差(-5,8)mm测量工具5米钢卷尺测量方法和数据记录1、以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米；2、同一墙/柱面作为1个实测区，对全部墙、柱进行100%实测实量。

每个实测区从地面向上300MM 和1500MM各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。

操作示例实测项目5、楼板厚度偏差（砼结构）指标说明反映同跨板的厚度施工尺寸与设计图尺寸的偏差。

合格标准(-5,8)mm测量工具超声波楼板测厚仪（非破损）或卷尺（破损法）测量方法和数据记录1、同一跨板作为1个实测区，对全部楼板进行100%实测实量。

每个实测区取1个样本点，取点位置为该跨板的中央部位；2、测量所抽查跨的楼板厚度，当采用非破损法测量时将测厚仪发射探头与接收探头分别置于被测楼板的上下两侧，仪器上显示的值即为两探头之间的距离，移动接收探头，当仪器显示为最小值时，即为楼板的厚度；当采用破损法测量时，可用电钻在板中钻孔，以卷尺测量孔眼厚度。

1个实测值作为判断该实测指标合格率的1个计算点。

操作示例墙垂直度测量示意。

建筑工程实体实测实量方案一、前言建筑工程实体实测实量方案是指在建筑工程施工过程中，通过对建筑实体进行实际测量和实际量化的工作，以保证施工质量和工程进度的符合设计要求。

本方案旨在确保建筑工程施工过程中的实体实测实量工作能够科学、合理、准确地进行，保障工程质量，保障施工进度。

二、实体实测实量内容1. 建筑结构测量在建筑工程施工过程中，需要对建筑结构进行测量和检验，以确保其符合设计要求。

常见的测量内容包括建筑结构尺寸的测量、结构变形的监测、结构材料的强度检验等，在具体实测实量过程中，需要根据设计要求进行测量和检验，并尽可能减小误差。

2. 建筑设备测量建筑设备是建筑工程中重要的组成部分，其性能和质量对工程的稳定性和使用寿命有着重要影响。

在建筑工程实体实测实量中，需要对建筑设备进行压力测试、温度测试、电气性能测试等，以确保设备的性能和质量符合设计要求。

3. 建筑装饰测量建筑装饰是建筑工程的重要组成部分，其装饰效果和质量直接关系到建筑的美观度和使用舒适度。

在建筑工程实体实测实量中，需要对建筑装饰材料进行尺寸测量、表面平整度检验、色彩和质感测试等，以确保装饰效果和质量符合设计要求。

4. 安全检测建筑工程安全是施工过程中的重中之重，只有确保安全才能确保工程质量和工期。

在建筑工程实体实测实量中，需要对建筑结构、设备和装饰进行安全检测，以确保工程过程中不发生安全事故。

三、实体实测实量方法1. 测量仪器的选择在实体实测实量过程中，需要根据具体的实测内容选择合适的测量仪器。

常见的测量仪器包括激光测距仪、测量尺、水准仪、温度计、电表等。

在选择测量仪器时，需要根据测量的准确度要求和实测条件进行选择。

2. 测量方法在实体实测实量过程中，需要根据具体实测内容选择合适的测量方法。

常见的测量方法包括直接测量法、间接测量法、比较测量法等。

在具体实测过程中，需要根据具体情况选择合适的测量方法，并尽可能减小误差。

3. 测量数据的处理在实体实测实量过程中获得的测量数据需要进行合理处理。
