photoshop技巧(结合CAD做彩色平面图)复习课程

PS结合CAD做彩色平面图室内篇做好PS彩色平面图的第一步，是养成良好的CAD图的做图习惯。

至于做图规范，这里就不多说了，我说的习惯，就是在CAD图做图过程中，要善于分好图层，不同性质的物体最好归好图层，这样CAD图就不会凌乱，也减少文件大小（接下来会看到图层归类后是如何方便了），同时尽可能将CAD的图面整理好，线和线的交接要闭合，不出现空隙，这样会影响你填充的面域。

请大家留意我的CAD图层设置与分布这个是图层的分布，CAD图做到分层合理，就方便以后的操作我们以一个会所的平面图为例子眼前是一个会所的平面图，我们去掉了尺寸的显示以及其他彩色平面图不用标注的东西把其他图层都给关了，这样，一个平面的轮廓就出来了设定打印窗口的标记（如下图，红色虚线框是到时框选窗口的大小），利用图层开关功能将需要的分开几层进行虚拟打印，输出图象到PS中进行编辑。

具体的打印项目由实际情况决定。

在这个例子中，我们要输出的内容如下：1）墙体以及剪力墙、柱子、门窗2）家具和洁具3）地面铺装4）室内绿化层以及其他5）文字标注层切记，要在同一大小的窗口标记下虚拟打印输出一张家具的CAD图和一张没有家具的CAD图，在PS中打开。

利用拖拽功能将几个图层重叠在一个图里，产生了若干个图层，并将图层进行命名，方便以后的编辑。

在这里向大家介绍一个比较快捷的图象批处理方法。

打开了PS后，按ALT+F9 调出“动作”面板，以一张JPG的彩色线框图为例子，在动作面板里然后可以录制你的每一步操作。

对于彩色平面图来说，我们处理由CAD输出的图纸的流程比较简单，1）假如图象是TIFF索引颜色模式的图象，就在图象菜单里将图象模式转换成RGB颜色模式，2）去色处理3）自动对比度4）菜单——选择——颜色范围——点选白色部分删除5）保存图象为PSD格式文件然后按兰色方块，结束录制。

接下来就可以对CAD虚拟打印的图纸进行批量的重复处理，这样会大大节省我们重复操作的时间1）菜单——文件——自动——批处理选取你的已经转换的CAD图纸文件夹，然后下一步……之后的操作很简单，自己会摸索的了请大家留意我的彩色平面图的图层结构没有家具的图有家具的图具体上色步骤：先上铺装的颜色，选择要表现的区域进行填充。

彩色cad平面图教程彩色CAD平面图是一种利用计算机辅助设计软件制作的平面图，其可以令平面图呈现出丰富的色彩和细节，提高其可视性和表现力。

本篇教程将向您介绍如何制作彩色CAD平面图，以及使用CAD软件中的一些常用工具和技巧。

第一步，选择适当的CAD软件。

市面上有许多CAD软件可供选择，如AutoCAD、SketchUp、SolidWorks等。

根据自己的需求和熟悉程度选择合适的软件，并进行安装和设置。

第二步，准备图纸。

在开始制作CAD平面图之前，需要准备好相关的图纸和设计草图。

可以通过手绘或者其他绘图工具绘制出平面图的基本框架和元素，并确保比例正确。

第三步，导入图纸。

打开CAD软件，将准备好的图纸导入到软件中。

不同的CAD软件导入图纸的方法可能有所不同，可参考软件的使用手册或相关教程来完成导入操作。

第四步，创建图层。

在CAD软件中，使用图层可以将不同的元素分离开来，并可以对其进行独立的编辑和控制。

根据平面图的需求，创建不同的图层，如墙体图层、家具图层、装饰图层等。

第五步，绘制基本元素。

使用CAD软件中的绘图工具，如直线、弧线、圆形等，按照设计草图和图纸上的标注绘制出平面图上的基本元素。

将各个元素绘制在相应的图层上，以保持图纸的整洁和可维护性。

第六步，添加颜色。

在完成基本元素的绘制后，可以为平面图添加丰富的颜色。

在CAD软件中，常用的上色方法包括填充、渐变、线条颜色等。

选中需要上色的元素，选择合适的上色工具和颜色，填充或修改元素的颜色属性。

第七步，装饰和渲染。

为了提高平面图的表现力和真实感，可以添加一些装饰和渲染效果。

在CAD软件中，可以添加家具、植物、光照等元素，以模拟真实的场景和环境。

第八步，调整视角和视图。

根据平面图的需要，可以通过调整CAD软件中的视角和视图，如俯视图、侧视图、立体图等，来展示不同的角度和尺度。

第九步，保存和导出。

完成彩色CAD平面图的制作后，记得保存工程文件，以便日后的修改和使用。

PS结合CAD做彩色平面图室内篇做好PS彩色平面图的第一步，是养成良好的CAD图的做图习惯。

至于做图规范，这里就不多说了，我说的习惯，就是在CAD图做图过程中，要善于分好图层，不同性质的物体最好归好图层，这样CAD图就不会凌乱，也减少文件大小（接下来会看到图层归类后是如何方便了），同时尽可能将CAD的图面整理好，线和线的交接要闭合，不出现空隙，这样会影响你填充的面域。

请大家留意我的CAD图层设置与分布这个是图层的分布，CAD图做到分层合理，就方便以后的操作我们以一个会所的平面图为例子眼前是一个会所的平面图，我们去掉了尺寸的显示以及其他彩色平面图不用标注的东西把其他图层都给关了，这样，一个平面的轮廓就出来了设定打印窗口的标记（如下图，红色虚线框是到时框选窗口的大小），利用图层开关功能将需要的分开几层进行虚拟打印，输出图象到PS中进行编辑。

具体的打印项目由实际情况决定。

在这个例子中，我们要输出的内容如下：1）墙体以及剪力墙、柱子、门窗2）家具和洁具3）地面铺装4）室内绿化层以及其他5）文字标注层切记，要在同一大小的窗口标记下虚拟打印输出一张家具的CAD图和一张没有家具的CAD图，在PS中打开。

利用拖拽功能将几个图层重叠在一个图里，产生了若干个图层，并将图层进行命名，方便以后的编辑。

在这里向大家介绍一个比较快捷的图象批处理方法。

打开了PS后，按 ALT+F9 调出“动作”面板，以一张JPG的彩色线框图为例子，在动作面板里然后可以录制你的每一步操作。

对于彩色平面图来说，我们处理由CAD输出的图纸的流程比较简单，1）假如图象是TIFF索引颜色模式的图象，就在图象菜单里将图象模式转换成RGB颜色模式，2）去色处理3）自动对比度4）菜单——选择——颜色范围——点选白色部分删除5）保存图象为PSD格式文件然后按兰色方块，结束录制。

接下来就可以对CAD虚拟打印的图纸进行批量的重复处理，这样会大大节省我们重复操作的时间1）菜单——文件——自动——批处理选取你的已经转换的CAD图纸文件夹，然后下一步……之后的操作很简单，自己会摸索的了请大家留意我的彩色平面图的图层结构没有家具的图有家具的图具体上色步骤：先上铺装的颜色，选择要表现的区域进行填充。

cad导入ps做彩平教程CAD导入PS做彩平教程在设计领域中，CAD（Computer Aided Design，计算机辅助设计）和PS（Photoshop）是两种常用的设计软件。

CAD主要用于绘制和修改二维或三维模型，而PS则是一款强大的图像处理软件，被广泛应用于照片编辑、图形设计等领域。

本文将重点介绍如何将CAD文件导入PS，并使用PS进行彩色校平的操作步骤。

第一步：导出CAD文件在进行CAD导入PS之前，首先需要先将CAD文件导出为适用于PS的格式。

常见的可行格式有DXF（Drawing Exchange Format）和DWG（Drawing）等。

根据自己的实际情况选择合适的格式进行导出。

在CAD软件中，选择“文件”菜单下的“导出”或“另存为”选项。

在弹出的文件保存对话框中，选择所需的文件格式，并确定保存路径和文件名。

点击“保存”按钮即可完成CAD文件的导出。

第二步：打开PS软件在完成CAD文件的导出之后，打开PS软件，创建一个新的空白文档。

选择“文件”菜单下的“新建”选项，在弹出的新建文档对话框中设置文档尺寸和分辨率等参数。

点击“确定”按钮即可创建一个新的PS文档。

第三步：导入CAD文件在PS软件中，选择“文件”菜单下的“导入”或“打开”选项。

在弹出的文件选择对话框中，找到之前导出的CAD文件，并点击“打开”按钮。

PS会自动将CAD文件导入到当前的PS文档中。

第四步：调整图层顺序在CAD导入到PS之后，图层顺序可能会与预期不符。

为了方便后续的彩色校平操作，我们需要将CAD图层和背景图层进行适当的调整。

在PS的图层面板中，找到CAD图层和背景图层，通过拖动的方式调整它们的顺序。

确保CAD图层位于背景图层的上方，以便后续对CAD图层进行彩色校平操作。

第五步：选择彩色校平工具PS提供了多种彩色校平工具，包括曲线、色阶和色彩平衡等。

根据个人需求，选择合适的工具来进行校平操作。

在本教程中，我们以曲线工具为例进行讲解。

CAD导入PS中填色做彩平1、做好PS彩色平面图的第一步，是养成良好的CAD图的做图习惯。

整理好CAD图层。

一定要分的很细以方便填色（建议大家按不同材质来分层）同时尽可能将CAD的图面整理好，线和线的交接要闭合，不出现空隙，这样会影响你填充的面域。

（做总图的时候，需要输出的CAD图纸内容有：1用地红线2道路轮廓与地面铺装3等高线4建筑物轮廓5植物：乔木、灌木以及绿篱等6水7文字标注8总图）2、整理好之后。

开始导EPS线框图。

注意导时一定要按同一个方框大小。

以保证在PS中能在同样大小。

同样的位置。

（如果图比较小可以直接按照图层分层按同一个方框大小导成PDF格式，在PS中直接置入）在PS中一定也要分好图层。

管理好组。

3、先导出一个总的线框在PS 中打开。

尔后依次把其他线框拖拉进去（注意：拖拉时按住SHIFT 键。

这样能保证在PS 里面线框的位置都是正确的。

确要保证大小一致。

4、新建一个图层填充白色查看下效果。

设置好颜色。

按ALT+DELETE 或者CTRL+DELETE 来填充颜色。

填色尽量从大面积从小面积填充。

记住务必要再复制一个图层来填充颜色。

这是非常重要的。

第一以便后面方案需要修改第二方便后面为整天需要改颜色。

填色尽量从大面积从小面积填充。

草地和道路填充好之后再把建筑填充好。

值得注意的是建筑的投影不能直接用PS 里面带的投影工具来制作。

因为建筑投影是有分明的棱角的。

所以要单独制作。

一般的方法是在填充好建筑图层之后再复制建筑图层填充为黑色或者深灰色再【alt+ctrl+↑】【alt+ctrl+←】轮流操作。

观察黑色图层发生的变化。

最后完成投影。

5、尔后是填充植物，植物的投影可以用PS里面的投影工具来制作。

把剩下的广场。

铺张。

水池什么的填充好就基本可以了。

在这要主要每个物体之间的投影关系。

ps平面彩图教程PS平面彩图是指使用Photoshop软件来进行平面设计和绘图，使图像呈现出丰富多彩的效果。

下面就是一篇500字的PS平面彩图教程。

首先，我们需要打开Photoshop软件并创建一个新的文档。

在菜单栏选取“文件”->“新建”，然后设置好文档的大小和分辨率，点击“确定”按钮来创建新的文档。

接下来，通过工具栏上的各种绘图工具，选择你需要的工具来绘制图形或者图案。

比如，你可以使用矩形工具来绘制一个矩形的形状，也可以使用椭圆工具来绘制一个圆形的形状。

然后，在“图层”面板上点击右键，并选择“新建图层”来创建一个新的图层。

然后，通过使用各种颜色和画笔工具来上色或者填充图形。

在工具栏上选择画笔工具，然后在颜色面板上选择你想要的颜色。

点击和拖动鼠标来在图形上绘制你选择的颜色和样式。

你还可以使用填充工具，在图形内部填充一种颜色。

只需选择填充工具，然后在颜色面板上选择一种颜色，并点击图形内部的空白部分来进行填充。

此外，你还可以使用各种滤镜和效果来增强你的平面彩图。

在菜单栏上选择“滤镜”->“艺术效果”或者“滤镜”->“模糊效果”等选项，然后通过调整滑块或者设置参数来达到你想要的效果。

比如，你可以应用“水彩效果”来使图像看起来更加水彩风格，或者使用“高斯模糊”来模糊图像的边缘。

最后，你可以通过保存图像来完成整个过程。

在菜单栏选择“文件”->“另存为”，然后选择你想要保存的文件类型和位置，点击“保存”按钮即可。

如果你只想保存图像的一部分，可以使用选择工具来选择你需要保存的部分，然后再进行保存。

综上所述，这就是一个简单的PS平面彩图教程。

通过掌握基本的绘图工具、上色技巧以及滤镜和效果的应用，你可以创作出丰富多样的平面彩图作品。

希望这篇教程对你有所帮助！。

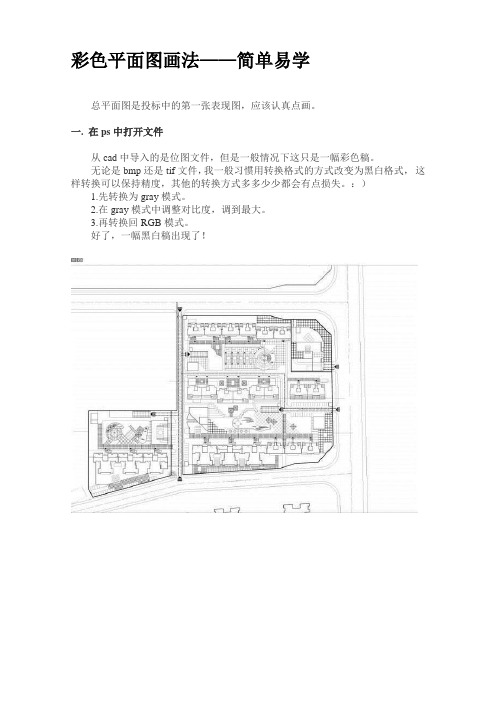

彩色平面图画法——简单易学总平面图是投标中的第一张表现图，应该认真点画。

一. 在ps中打开文件从cad中导入的是位图文件，但是一般情况下这只是一幅彩色稿。

无论是bmp还是tif文件，我一般习惯用转换格式的方式改变为黑白格式，这样转换可以保持精度，其他的转换方式多多少少都会有点损失。

：）1.先转换为gray模式。

2.在gray模式中调整对比度，调到最大。

3.再转换回RGB模式。

好了，一幅黑白稿出现了！有些人可能喜欢不分。

我习惯分离图线层，因为这样好处有如下：1.所有的物体可以在图线下面来做，一些没有必要做的物体可以少做或不做。

节省了很多时间。

2.物体之间的互相遮档可以产生一些独特的效果！3.图线可以遮挡一些物体因选取不准而产生的错位和模糊，使边缘看起来很整齐，使图看起来很美。

具体步骤是以colour range 选取方式选中白色，删除。

现在图线是单独的一层了。

把这层命名为图线层。

为了观察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度从现在开始，我每个新增加的图层都会命名。

原因：1.个人习惯。

2. 可以有效防止产生大量无用的废层和无物体层（即空层）。

3. 方便别人，将来别人修改你的图能够很轻松地找到每个物体。

四. 种树需要说明的是，通常我都习惯最后种树，因为树木通常是位图导入，大量的复制会占用机器的内存。

这幅图例外，先种树，是因为这张图既要表现建筑又要表现绿化和景观。

先种树可以定下整个图的整体颜色倾向，基调。

先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉啦。

这张图定的基调是偏黄绿色调的暖灰。

五. 接着做道路和铺装选取区域的时候可以用各种选择工具，不要拘泥于一种工具。

填色后调颜色，要和树木色彩协调。

注意道路的颜色一定不要用纯灰色的，尽量做成冷灰或暖灰，我这里做成偏黄绿色色调！六. 做基础设施和地面小装饰如停车场，沟，支架，彩色钢板等，然后调色，和整体色彩要协调。

彩色总平面制作步骤1.在CAD中输出eps图形图线2.栅格化eps文件（栅格化eps格式，分辨率得到透明背景线框图像。

3.在总平面图下方新建图层，并填充为白色执行：图层→新建→图层背景 (将填充图层转化为背景)ctrl+s保存文件4.ctrl+o打开。

文字eps和建筑eps文件以相同参数对文字eps与建筑eps进行栅格化处理5.将3个文件进行合并Ctrl+A全选→ctrl+c复制回到总平面 ctrl+shift+V进行原位粘贴重命名图层，文字，建筑6.裁剪工具将图像进行裁剪（节约磁盘空间）7.划分层次。

路面，绿化区，建筑⑴检查线稿是否闭合，魔棒工具，设置容差为，单击路面区域进行闭合处理新建图层→命名封闭直线，单击直线工具，设置前景色为黑色，用画笔工具，直线粗细为8.魔棒单击路面，容差对路面部分进行选择（用快速蒙版进行选区查看）9.路面选区建立完成之后→选择→存储选区→名称（马路）新建图层，命名为马路，设置前景色为Alt+delete，快速填充10.使用用样方法划分绿化，铺装，水面区域，以色块进行划分11.对图层进行分图→⑴铺装⑵色块（水面，建筑色块，草地，马路）⑶线稿12.添加图例。

种植新建图层（主干道树）主干道→次干道选择图例ctrl+c复制。

Ctrl+v粘贴种植主干道植物图例对图例进行同图层复制 alt+鼠标左键将主干道都种上图例13.设置投影→动作设置投影→图例所在图层→主干道树→窗口→新建动作→命名为：制作影子→单击记录回到图层面板ctrl+J 创建主干道副本 ctrl+总括号键副本图层下移Ctrl+M调整曲线命令把整张图例调至黑色，根据投影方向按方向键，设置不透明度为80﹪单击动作面板停止按钮（可用于其他图层影子制作）14.铺装制作⑴用软件自带图案进行铺装制作选择铺装图→铺装1色块图层按ctrl单击图层缩览图，将其载入选区双击图层缩览图打开图层样式面板→图案叠加→图案例表→纹理拼贴→混合模式→正片叠底→缩放63%→单击确定 ctrl+D取消选择⑵自定义图案制作铺装选择铺装3色块将其载入选区打开电脑中自定义铺装素材选择素材后→编辑→定义图案→命名：点格铺装→确定双击铺装3色块→图层样式面板→图案叠加→图案列表→点格铺装→确定→ctrl+D15.水面制作⑴打开水面素材→全选→复制→粘贴至当前效果图→ctrl+T对图像进行修整→回车键应用→将水面图层载入选区（ctrl+水面缩览图）→图例水面素材图层→添加图层蒙版→ctrl+D取消选择→将水面作为亮点表现对象→ctrl+U色相饱和度⑵水面明暗关系新建图层→前景色建立选区→拉伸一个渐变→拉伸渐变→ctrl+D取消选择→图层混合模式为叠加16.草地细化处理草地色块→将其载入选区→滤色→杂色→添加杂色（确保选择草地图层）23.5%→确定→滤镜→模糊→动感模糊→22度→9像素→确定→ctrl+D 提高部分草地层次感画笔工具→大小66100%→流量100%→草地色块图层上方新建图层命名光点→前景色为f4e927→确定→进行绘制→图层混合模式为叠加→图层不透明度70%新建图层在草地图层上方，命名为渐变图层→按D键恢复系统默认颜色设置→将草地色块载入选区→选择渐变图层拉伸渐变→设置混合模式为叠加→不透明度50%→ctrl+D★如何从CAD中导出eps文件打开制作好的cad需导出的文件Ctrl+p→打印→打印机绘图仪选→dag to eps。

PhotoShop+SketchUp制作做彩⾊平⾯图详细教程本章节节选⾄《Photoshop彩平⾯制作之道》，SketchUpBBS出品，转载请注明出处。

本作品作者：xfhorse第6章建筑彩⾊总平⾯图制作本章重点：掌握参照SU导⼊PS前的设置⼯作掌握使⽤在PS软件中如何处理SU的图像⽂件掌握使⽤Photoshop添加环境配景的⽅法掌握使⽤如何让彩⾊平⾯图的重点突出案例流程概述：⾸先利⽤SU创建场景模型，然后对SU模型进⾏导出PS前的相关设置，接着导⼊到PS中，完成图⽚的前期处理，最后⽤Photoshop进⾏图像素材添加以及后期处理。

6.1运⽤SketchUp与PS制作建筑彩⾊平⾯图的流程熟悉SketchUp软件的⽤户往往喜欢⽤SketchUp软件创建的模型来制作彩⾊平⾯图，这样不仅⼤⼤的节省了⽤CAD多次导图的⿇烦，⽽且⽤SketchUp制作的彩⾊平⾯图往往建筑物的材质以及体块关系更加的真实。

本作品作者：xfhorse在Photoshop中对平⾯图进⾏着⾊时，应掌握⼀定的前后次序关系，以最⼤程度地提⾼⼯作效率，并⽤添加诸如植物，道路名称等标注信息。

1. SketchUp输出平⾯图SketchUp输出平⾯图是整个总平⾯图制作的基础，在导图之前往往需要许多特定的设置，本章将在下⾯内容详细讲解。

有关SketchUp的使⽤⽅法，本书不作介绍，读者可参考相关的SketchUp书籍。

2. 各种模块的制作在SketchUp制作总平⾯图的常见元素包括：草地、树⽊、灌⽊、⽔⾯、花坛等，掌握了这些元素的制作⽅法。

这个过程往往需要结合Photoshop 软件来⼀起完成，使⽤的⼯具包括：选择、填充、渐变、图案填充等，在制作⽔⾯、草地、路⾯时也会使⽤到⼀些图像素材，如草地纹理、地砖纹理、⽔⾯图像等。

3. 后期合成处理在完成各种素材模块的制作以后，彩⾊平⾯图的⼤部分⼯作也就基本结束了，最后便是对这些素材模块进⾏复制，添加阴影等操作。

ps主要内容(复习)1 、 Photoshop 基本功能，主要应用在哪些领域可以绘制图形，可以对图像进行修改、修复，调整图像的色彩、亮度，改变图像的大小，还可以对多幅图像进行合并增加特殊效果。

主要应用于平面设计、广告摄影、建筑装潢、网页创作、动画制作等领域。

可以绘制图形，可以对图像进行修改、修复，调整图像的色彩、亮度，改变图像的大小，还可以对多幅图像进行合并增加特殊效果。

主要应用于平面设计、广告摄影、建筑装潢、网页创作、动画制作等领域。

2 、 Photoshop 课程的主要内容 Photoshop 的基础知识和基本操作、各种编辑工具、选区的创建与编辑、图层的创建与应用、路径的绘制与编辑、文字的输入与编辑、色彩和色调的调整、通道与蒙版的应用、滤镜的应用。

的基础知识和基本操作、各种编辑工具、选区的创建与编辑、图层的创建与应用、路径的绘制与编辑、文字的输入与编辑、色彩和色调的调整、通道与蒙版的应用、滤镜的应用。

3 、 Photoshop 图像处理的基本知识（（1 ）色彩当光线照射到物体后使视觉神经产生感受而有色的存在，可分无色彩和有色彩两大类，前者如黑、白、灰，后者如红、黄等。

有色彩就是具有光谱上的某种或某些色相。

1/ 3当光线照射到物体后使视觉神经产生感受而有色的存在，可分无色彩和有色彩两大类，前者如黑、白、灰，后者如红、黄等。

有色彩就是具有光谱上的某种或某些色相。

（（2 ）色调是对一幅绘画作品的整体颜色的概括评价，是一幅作品色彩的基本倾向，即各种图像色彩模式下图形原色的明暗度，色调的调整就是明暗度的调整。

如暖色调、冷色调。

是对一幅绘画作品的整体颜色的概括评价，是一幅作品色彩的基本倾向，即各种图像色彩模式下图形原色的明暗度，色调的调整就是明暗度的调整。

如暖色调、冷色调。

（（3 ）色相指色彩的相貌，是色彩的首要特征，是区别于各种不同色彩的最准确的标准，每一种颜色代表一种色相，对色相的调整就是调整图像中颜色的变化。

彩色平面图制作教程第一步：将制作好的CAD图纸“整体平面图”，保存为PDF文件。

1、打开CAD打印窗口2、设置打印选项（1）设置打印/绘图仪的名称为“DWG To PDF.Pc3”（2）设置图形方向为“横向”（3）设置打印范围为“窗口”3、按住鼠标左键框选图纸的画框，画框用于在PS中叠齐图层。

4、点“确定”5、将文件名设为“整体平面图”，然后点“保存”。

第二步：将“整体平面图”中的“家具平面图”，保存为PDF文件。

1、删除墙体部分，留下家具、画框部分。

2、保存为PDF文件和“整体平面图”过程一样，文件名改为“家具平面图”。

3、“厨具平面图”制作方法与“家具平面图”相同。

第三步：“整体平面图”和“家具平面图”PDF文件导入Photoshop中1、用Photoshop打开“整体平面图”PDF文件，并将这一图层改名为“整体图层1”2、创建一个新图层“图层2”改名为“底色图层2”。

3、用油漆桶在“底色图层2”添加一浅色4、将“图层2”拉到“图层1”的下面5、再用Photoshop打开“家具平面图”PDF文件，拖到“整体平面图”上对齐，形成“图层3”，改名为“家具图层3”。

6、在“家具图层3”用“魔棒工具”点选，然后再进行“选择反向”选中家具。

7、新建“图层4”，改名为“阴影图层4”，用白色的笔进行涂抹。

然后，按Ctrl+D取消选框，并将“图层4”拉到“图层1”的下面。

8、在右边图层栏上的“阴影图层4”上点右键，点“混合选项”，点“投影”，并设置。

第四步：墙体、窗体填充颜色1、选中图层栏上的“整体图层1”，将“阴影图层4”设为不可见。

然后，用黑色油漆桶填充墙体。

2、用绿色油漆桶填充窗体。

第五步：填加门槛石1、从素材中打开“门槛石”图片，并拖到“彩色平面图”中，放到门口处，形成“图层5”，改名为“门槛图层5”。

2、将“门槛图层5”设为不可见，并将门口用“选框工具”框选。

3、再将“门槛图层5”设为可见。

4、在选框中点右键，点“选择反向”，按“Delete”键删除其他部分，并拖到“图层4”的下面。

ps做cad平面彩图教程随着科技的发展和CAD技术的不断成熟，现在越来越多的人开始使用CAD软件进行平面彩图的设计。

然而对于初学者来说，CAD平面彩图的绘制可能会比较困难。

因此，本文将为大家提供一个简单的CAD平面彩图教程，希望对大家有所帮助。

首先，在绘制CAD平面彩图之前，我们需要明确绘图的目的和要求。

然后，选择合适的CAD软件进行操作。

市面上有很多种CAD软件可供选择，比如AutoCAD、SketchUp等。

根据自己的实际需求和操作习惯，选择一个合适的软件进行学习和使用。

其次，开始绘制CAD平面彩图前，需要先进行一些基本设置。

比如选择绘图的单位和比例，设置图层，确定绘图的范围等。

这些设置可以根据实际情况进行调整。

接下来，我们可以开始进行CAD平面彩图的绘制了。

首先，我们可以先绘制主要的线条和轮廓，这些线条可以用来表示建筑物、家具等物体的位置和形状。

可以使用直线工具、曲线工具等来完成这些绘制工作。

然后，我们可以进行颜色和材质的添加。

在CAD软件中，可以通过给线条和面片添加颜色和材质来模拟真实的效果。

比如，我们可以给墙壁上色，给地面添加地板的纹理等。

这些操作可以使得平面彩图更加真实和立体。

最后，我们需要进行一些详细的修饰和调整。

比如，对于房间内的家具和装饰品，可以选择合适的模型并进行调整和摆放。

同时，还可以对光线的方向、强度进行调整，使得平面彩图更加真实和细致。

绘制CAD平面彩图需要一定的技巧和经验，需要多加练习和实践才能掌握。

同时，也可以参考一些相关的教程和示范视频，以及向有经验的人请教和交流。

通过不断学习和实践，相信大家都能够掌握CAD平面彩图的绘制技巧，创作出令人满意的作品。

综上所述，本文简单介绍了CAD平面彩图的绘制过程和注意事项。

希望这个教程对大家有所启发和帮助，能够引导大家更好地运用CAD软件进行平面彩图的设计。

让我们一起努力，提升自己的绘图技能，创造出更美丽和精彩的作品！。

快速上手CAD软件中的彩色平面图与立体影像绘制技巧CAD软件是一种广泛应用于建筑、机械、电子设计等领域的工程绘图软件，它可以帮助用户快速而准确地创建各种图纸和设计方案。

其中，彩色平面图和立体影像绘制是CAD软件的重要功能之一。

本文将介绍一些快速上手CAD软件中的彩色平面图与立体影像绘制技巧，以帮助读者更好地利用CAD软件进行设计和绘图。

首先，对于彩色平面图的绘制，CAD软件提供了丰富的绘图工具和功能。

在开始绘制之前，需要先选择适合的颜色和线型，以便清晰地表达设计意图。

在CAD软件中，可以通过调整图层的属性来实现这一目的。

选择合适的图层并设置线型、颜色和线宽，能够有效地组织绘图过程，并确保最终结果的可读性和美观性。

在CAD软件中绘制彩色平面图时，还可以利用各种绘图工具进行图形的绘制和编辑。

例如，直线工具可以用于绘制直线，多段线工具可以用于绘制复杂的多段线形状。

此外，圆和椭圆工具可以帮助绘制圆形和椭圆形的对象。

通过合理地运用这些基本的绘图工具，可以快速且精确地创建彩色平面图。

另外，在进行彩色平面图绘制时，CAD软件还提供了文本工具和尺寸工具，以方便用户添加文字和尺寸标注。

通过添加文字，可以在图纸上标识出具体的细节和说明信息，从而更好地传达设计意图。

尺寸工具可以用于添加线性尺寸、半径尺寸、角度尺寸等，以确保平面图中的各个要素的尺寸准确无误。

接下来，我们将重点介绍CAD软件中的立体影像绘制技巧。

立体影像绘制是一种能够帮助用户更直观地理解和展示设计方案的手段。

在CAD软件中，可以通过一些高级的绘图工具和功能来实现立体影像的绘制。

首先，建立一个适当的坐标系和参考平面是立体影像绘制的关键步骤。

在CAD软件中，可以通过设置图层，选择合适的参考平面，并建立坐标系。

这将为后续的绘图工作提供准确的定位和参考。

其次，利用CAD软件中的3D绘图工具和功能，可以很方便地创建各种立体模型。

在立体影像绘制过程中，可以使用各种绘图工具和命令来绘制立体形状。
